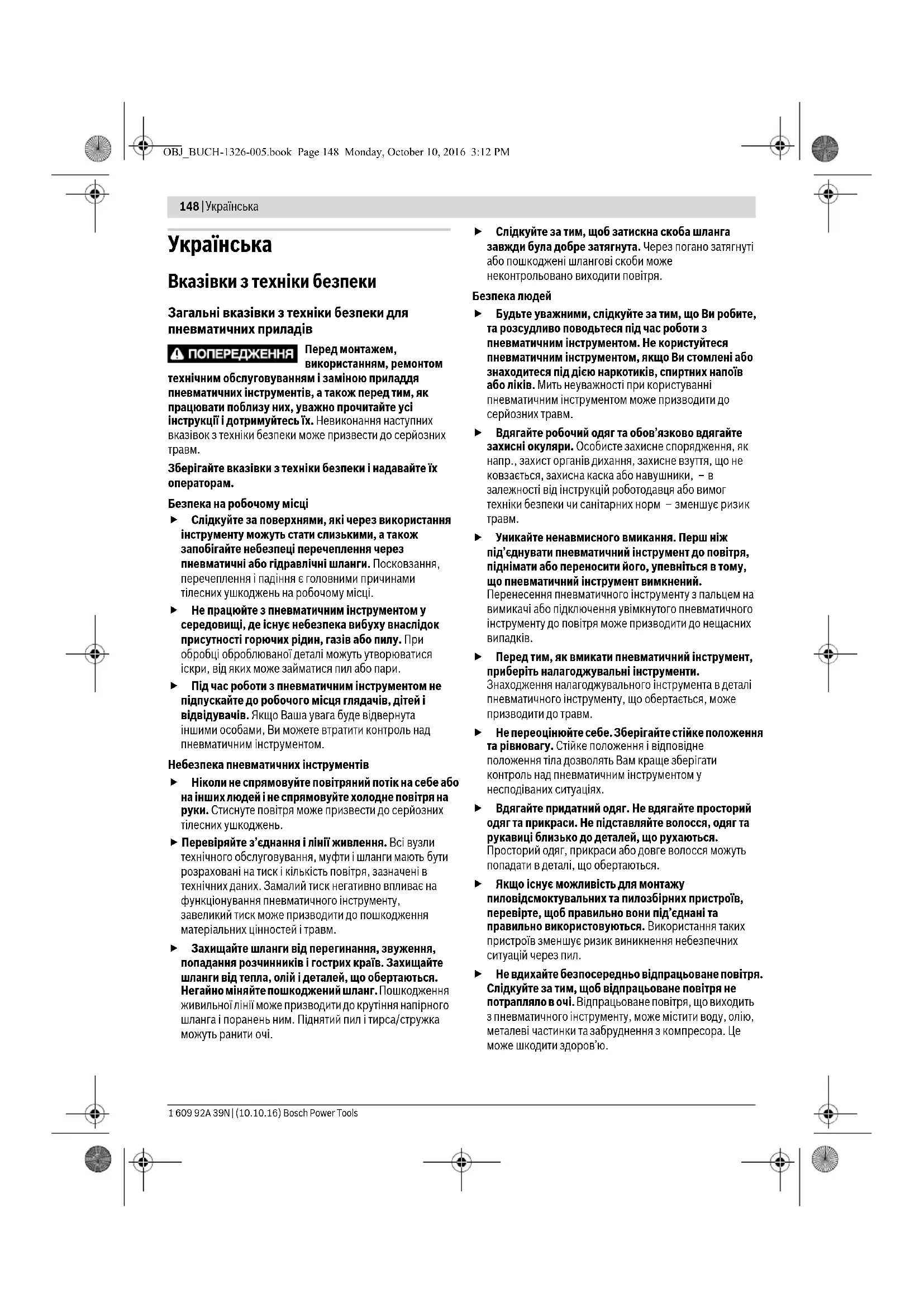

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для пневматичних приладів Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки може призвести до серйозних

Зберігайте вказівки з техніки безпеки і надавайте їх операторам. Безпека на робочому місці Слідкуйте за поверхнями, які через використання інструменту можуть стати слизькими, а також запобігайте небезпеці перечеплення через пневматичні або гідравлічні шланги. Посковзання, перечеплення і падіння є головними причинами тілесних ушкоджень на робочому місці. Не працюйте з пневматичним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. При обробці оброблюваної деталі можуть утворюватися іскри, від яких може займатися пил або пари. Під час роботи з пневматичним інструментом не підпускайте до робочого місця глядачів, дітей і відвідувачів. Якщо Ваша увага буде відвернута іншими особами, Ви можете втратити контроль над пневматичним інструментом. Небезпека пневматичних інструментів Ніколи не спрямовуйте повітряний потік на себе або на інших людей і не спрямовуйте холодне повітря на руки. Стиснуте повітря може призвести до серйозних тілесних ушкоджень. Перевіряйте з’єднання і лінії живлення. Всі вузли технічного обслуговування, муфти і шланги мають бути розраховані на тиск і кількість повітря, зазначені в технічних даних. Замалий тиск негативно впливає на функціонування пневматичного інструменту, завеликий тиск може призводити до пошкодження матеріальних цінностей і травм. Захищайте шланги від перегинання, звуження, попадання розчинників і гострих країв. Захищайте шланги від тепла, олій і деталей, що обертаються. Негайно міняйте пошкоджений шланг. Пошкодження живильної лінії може призводити до крутіння напірного шланга і поранень ним. Піднятий пил і тирса/стружка можуть ранити очі. Слідкуйте за тим, щоб затискна скоба шланга завжди була добре затягнута. Через погано затягнуті або пошкоджені шлангові скоби може неконтрольовано виходити повітря. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з пневматичним інструментом. Не користуйтеся пневматичним інструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні пневматичним інструментом може призводити до серйозних травм. Вдягайте робочий одяг та обов’язково вдягайте захисні окуляри. Особисте захисне спорядження, як напр., захист органів дихання, захисне взуття, що не ковзається, захисна каска або навушники, – в залежності від інструкцій роботодавця або вимог техніки безпеки чи санітарних норм – зменшує ризик

Уникайте ненавмисного вмикання. Перш ніж під’єднувати пневматичний інструмент до повітря, піднімати або переносити його, упевніться в тому, що пневматичний інструмент вимкнений. Перенесення пневматичного інструменту з пальцем на вимикачі або підключення увімкнутого пневматичного інструменту до повітря може призводити до нещасних

Перед тим, як вмикати пневматичний інструмент, приберіть налагоджувальні інструменти. Знаходження налагоджувального інструмента в деталі пневматичного інструменту, що обертається, може призводити до травм. Не переоцінюйте себе. Зберігайте стійке положення та рівновагу. Стійке положення і відповідне положення тіла дозволять Вам краще зберігати контроль над пневматичним інструментом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей, що рухаються. Просторий одяг, прикраси або довге волосся можуть попадати в деталі, що обертаються. Якщо існує можливість для монтажу пиловідсмоктувальних та пилозбірних пристроїв, перевірте, щоб правильно вони під’єднані та правильно використовуються. Використання таких пристроїв зменшує ризик виникнення небезпечних ситуацій через пил. Не вдихайте безпосередньо відпрацьоване повітря. Слідкуйте за тим, щоб відпрацьоване повітря не потрапляло в очі. Відпрацьоване повітря, що виходить з пневматичного інструменту, може містити воду, олію, металеві частинки та забруднення з компресора. Це може шкодити здоров’ю. OBJ_BUCH-1326-005.book Page 148 Monday, October 10, 2016 3:12 PMУкраїнська | 149 Bosch Power Tools 1 609 92A 39N | (10.10.16) Правильне поводження та користування пневматичними інструментами Для закріплення або підпирання оброблюваного матеріалу користуйтеся затискними пристроями або лещатами. Притримуючи оброблювану деталь однією рукою або притискуючи її до тіла, неможливо досить безпечно працювати з пневматичним інструментом. Не перенавантажуйте пневматичний інструмент. Використовуйте такий пневматичний інструмент, що спеціально призначений для Ваших видів робіт. Придатний пневматичний інструмент працює краще та надійніше в зазначеному діапазоні його потужності. Не користуйтеся пневматичним інструментом, якщо пошкоджений вимикач. Пневматичний інструмент, що не вмикається або не вимикається, є небезпечним і потребує ремонту. Перед тим, як налаштовувати інструмент, міняти приладдя або якщо Ви довгий час не будете користуватися інструментом, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного інструменту. Зберігайте пневматичні інструменти, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися пневматичним інструментом особам, що не знайомі з його роботою або не читали цю інструкцію. У разі застосування недосвідченими особами пневмати чні інструменти несуть в собі

Старанно доглядайте за Вашим пневматичним інструментом. Перевіряйте, щоб рухомі деталі інструменту бездоганно працювали та не заїдали та щоб деталі, які можуть впливати на функціонування пневматичного інструменту, не були поламаними або пошкодженими. Перш, ніж користуватися пневматичним інструментом, пошкоджені деталі треба відремонтувати. Велика кількість нещасних випадків спричиняється поганим доглядом за пневматичними інструментами. Використовуйте пневматичний інструмент, приладдя до нього, вставні робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Це допоможе максимально зменшити утворення пилу, вібрацію і шуми. Налаштовувати, регулювати та використовувати пневматичні інструменти дозволяється лише кваліфікованим і навченим операторам. Вносити зміни до пневматичного інструменту забороняється. Такі зміни можуть зменшити дієвість заходів з техніки безпеки і збільшити ризик для

Ремонтувати пневмоприлад дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Лише так робота з пневмоприладом не буде викликати небезпеки. Вказівки з техніки безпеки для пневматичних ексцентрикових шліфмашин У випадку поломки оброблюваної заготовки або приладдя чи навіть самого пневматичного інструменту частини можуть розлітатися з високою

При експлуатації, а також під час ремонту, техобслуговування і заміни приладдя пневматичного інструменту завжди обов’язково носіть протиударні захисні окуляри. Необхідний ступінь захисту визначається окремо для кожного конкретного випадку використання інструменту. Під час виконання робіт над головою одягайте захисну каску. Таким чином, ви зможете уникнути

Слідкуйте за тим, щоб інші особи дотримувалися безпечної відстані від Вашої робочої зони. Кожен, хто заходить у робочу зону, повинен мати особисте захисне спорядження. Уламки оброблюваного матеріалу або зламаних відрізних кругів можуть відлітати та спричиняти тілесні ушкодженні навіть за межами безпосередньої робочої зони. Обережно! При тривалій експлуатації пневматичного інструменту вставний робочий інструмент може нагріватися. Вдягайте захисні

Оператор і обслуговуючий персонал повинні мати належну фізичну форму, щоб бути в змозі працювати з пневматичним інструментом таких розмірів, з такою вагою і такою потужністю. Будьте готові до несподіваних рухів пневматичного інструменту, які можуть виникнути внаслідок реакційних моментів або поломки вставного робочого інструмента. Міцно тримайте пневматичний інструмент, тримайте своє тіло та руки у положенні, в якому Ви зможете протистояти цим рухам. Ці застережні заходи поможуть запобігти

Для роботи з цим пневматичним інструментом станьте у зручну позу, не забувайте надійно тримати інструмент і уникайте незручних положень або положень, в яких важко зберігати рівновагу. Під час тривалої роботи оператор повинен змінювати положення тіла для запобігання незручності та

При перебоях з постачанням повітря і при зменшенні робочого тиску вимкніть пневматичний інструмент. Перевірте робочий тиск і знову увімкніть інструмент, коли робочий тиск знову буде оптимальним. Використовуйте лише передбачені фірмою Bosch

Не використовуйте пошкоджені змінні робочі інструменти. Перед кожним використанням перевіряйте змінні робочі інструменти на предмет відколів і тріщин, а також сильного зношення. При падінні пневматичного інструменту або змінного OBJ_BUCH-1326-005.book Page 149 Monday, October 10, 2016 3:12 PM150 | Українська 1 609 92A 39N | (10.10.16) Bosch Power Tools робочого інструмента перевірте їх на предмет пошкоджень і використовуйте лише не пошкоджені змінні робочі інструменти. Після перевірки і монтажу змінного робочого інструмента Ви самі і інші особи, що знаходяться поблизу, повинні стати так, щоб не знаходитися в площині робочого інструмента, що обертається, після чого увімкніть інструмент на одну хвилину на максимальну кількість обертів. Пошкоджені робочі інструменти більшістю ламаються під час такої перевірки. Ніколи не тримайте руку поблизу від робочого інструмента, що обертається. Ви можете поранитися. Не використовуйте пневматичний інструмент без абразивного матеріалу. Інакше опорна шліфувальна тарілка зношується і в подальшому абразивний матеріал не можна буде надійно закріпити. При шліфуванні пластмас і інших матеріалів, що не проводять струм, можливий електростатичний розряд пневматичного інструменту. Під час роботи з пневматичним інструментом в оператора можуть виникнути неприємні відчуття в кистях, руках, плечах, шиї або в інших частинах тіла. Оператору не можна ігнорувати такі симптоми, як напр., тривале нездужання, поява скарг, часте серцебиття, болі, свербіж, глухота, печіння або заніміння. Оператор повинен повідомити про це роботодавцю і звернутись за кваліфікованою медичною консультацією. Не використовуйте відрізні круги. Допустима кількість обертів робочого інструмента повинна як мінімум відповідати максимальній кількості обертів, що зазначена на пневматичному приладі. Приладдя, що обертається швидше дозволе- ного, може зламатися і розлетітися. Слідкуйте за тим, щоб липкі шліфувальні шкурки були розташовані на опорній шліфувальній тарілці концентрично. Пил, що утворюється при обробці наждаком, розпилюванні, шліфуванні, свердленні і подібних роботах, може бути канцерогенним, шкідливим для плода або змінювати спадковий матеріал. Зокрема, пил може містити: –свинець у фарбах і лаках; –кристалічний кремнезем в цеглі, цементі та інших матеріалах, що застосовуються при муруванні стін; – арсен і хромат в деревині, що була оброблена хімікатами. Ризик захворювання залежить від того, як часто Ви зазнавали дію цих речовин. Для зменшення не

треба працювати в добре провітрюваних приміщеннях і вдягати відповідне захисне спорядження (напр., спеціальний респіратор, що відфільтровує навіть щонайменші пилини). При роботі з певними матеріалами може утворюватися пил і пари, що можуть створювати вибухонебезпечне середовище. При роботі з пневматичним інструментом можуть утворюватися іскри, від яких може займатися пил чи пари. При роботі із заготовкою можуть виникнути додаткові шуми, яких можна запобігти за допомогою відповідних заходів, напр., використання ізоляційних матеріалів при дзеленчанні при контакті із заготовкою. Якщо пневматичний інструмент оснащений шумоглушником, завжди перевіряйте його наявність на своєму місці і добрий робочий стан. Вібрація може завдати шкоди нервам і кровообігу кистей і рук. Вдягайте вузькі рукавички. Через потік повітря рукоятки пневматичних інструменти можуть охолоджуватись. Теплі руки менш вразливі до вібрації. Широкі рукавички можуть зачепитись у деталях, що обертаються. Якщо шкіра на пальцях або кистях німіє, свербить, болить або біліє, припиніть роботу з пневматичним інструментом, повідомте про це роботодавцю і зверніться до лікаря. Тримайте пневматичний інструмент не занадто міцно, але впевнено відповідно до сил реакції руки. Чим міцніше Ви тримаєте інструмент, тим більше може посилитись вібрація. Якщо використовуються універсальні обертальні зчеплення (кулачкові муфти), необхідно встановлювати стопорні штифти. Використовуйте запобіжний тросик для шланга, щоб уникнути порушення з’єднання шланга з пневматичним інструментом або шлангів між собою. Ніколи не переносьте пневматичні інструменти за

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим пневмоприладом. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися пневмоприладом. Символ Значення Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки й інструкцій може призвести до серйозних травм. Вт Ват Потужність Нм Ньютон-метр Одиниця енергії (обертальний

OBJ_BUCH-1326-005.book Page 150 Monday, October 10, 2016 3:12 PMУкраїнська | 151 Bosch Power Tools 1 609 92A 39N | (10.10.16) Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням пневматичного приладу і залишайте її перед собою увесь час, коли Ви будете читати інструкцію з експлуатації. Призначення Пневматичний інструмент призначений для сухого шліфування деревини, пластмаси, металів, шпаклівки та поверхонь з лакофарбовим покриттям. Зображені компоненти Нумерація зображених компонентів посилається на зображення пневматичного приладу на сторінці з

1 Вимикач 2 Отвір для виходу повітря з шумоглушником 3 Сполучний штуцер на вході повітря 4 Шланговий ніпель 5 Регулятор кількості обертів 6 Витяжний ковпак 7 Вилковий гайковий ключ (21 мм) 8 Підкладна шайба 9 Опорна шліфувальна тарілка 10 Шліфувальна шкурка* 11 Відсмоктувальний пристрій 12 Муфта* 13 Хомут* 14 Шланг для подачі повітря* 15 Шланг для відпрацьованого повітря* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Teхнічних даних» продукт відповідає всім вимогам директиви 2006/42/EС, включаючи зміни до неї, і таким нормам: EN ISO 11148-8. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

Кількість обертів на холостому ходу bar psi

cfm літри за секунду кубічні фути за хвилину Витрата повітря дБ децибели Особлива одиниця відносної голосності QC Швидкозатискний патрон

Символ внутрішнього шестигранника

UNF стандарт точної різі США (Єдиний національний еталон точної обробки

NPT різь Уітворта національний стандарт трубної різі США Сполучна різь Символ Значення Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1326-005.book Page 151 Monday, October 10, 2016 3:12 PM152 | Українська 1 609 92A 39N | (10.10.16) Bosch Power Tools Технічні дані Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN ISO 11148; нею можна користуватися для порівняння пневматичних інструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується пневматичний інструмент. Однак при застосуванні пневматичного інструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли пневматичний інструмент вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: техні

обслуговування пневматичного інструменту і змінних робочих інструментів, нагрівання рук, організація робочих

Підключення до джерела повітря (див. мал. A) Слідкуйте за тим, щоб тиск повітря був не меншим за 6,3 бар (91 psi), оскільки пневматичний інструмент розрахований на цей робочий тиск. Для досягнення максимальної потужності мають бути витримані зазначені в таблиці «Технічні дані» значення чистого діаметра шланга і приєднувальної різі. Щоб отримати повну потужність, використовуйте лише шланги довжиною до макс. 4 м. Щоб на пневматичному приладі не утворювалося пошкоджень, забруднень і іржі, напірне повітря не повинне містити чужорідних частинок і вологи. Вказівка: Треба користуватися вузлом техоб- слуговування для стиснутого повітря. Такий вузол забезпечує бездоганне функціонування пневматичних

Додержуйтеся інструкції з експлуатації вузла техобслуговування. Вся арматура, сполучні труби і шланги повинні бути розраховані на відповідний тиск і необхідну кількість

Уникайте звуження ліній, напр., внаслідок при- давлювання, перегинання або розтягування! У разі сумнівів перевірте тиск на вході повітря при увімкнутому пневматичному приладі за допомогою

Пневматична ексцентрикова шліфмашина Товарний номер 0 607 350 ... ... 198 ... 199 ... 200 Швидкість обертів на холостому ходу n

Величина підйому мм 2,5 5,0 2,5 Ø шліфувальної шкурки мм 80 150 150 Макс. робочий тиск на робочому інструменті

Приєднувальна різьба шлангового штуцера

1/4" NPT 1/4" NPT 1/4" NPT

Чистий діаметр шланга мм 10 10 10 Споживання повітря на холостому ходу

cfm 8,3 17,6 8,5 18,0 8,5 18,0 Вага відповідно до EPTA-Procedure 01:2014

lbs 0,62 1,3 0,68 1,5 0,72 1,5 Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN ISO 15744. Рівень шуму при роботі може перевищувати 80 дБ(A). Вдягайте навушники! А-зважений рівень звукового тиску від пневматичного інструменту, як правило, становить: рівень звукового тиску L

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 28927:

< 2,5 1,5 3,1 1,5 3,1 1,5 OBJ_BUCH-1326-005.book Page 152 Monday, October 10, 2016 3:12 PMУкраїнська | 153 Bosch Power Tools 1 609 92A 39N | (10.10.16) Підключення повітря до пневматичного приладу – Закрутіть шланговий ніпель 4 в сполучний штуцер на вході повітря 3. Щоб запобігти пошкодженню внутрішніх частин клапана, при закручуванні і відкручуванні шлангового ніпеля 4 треба притримувати виступаючий сполучний штуцер на вході повітря 3 гайковим ключем (розмір під ключ 19 мм). – Надіньте шланг для подачі повітря 14 з відповідною муфтою 12 на шланговий ніпель 4. Вказівка: Шланг для подачі повітря треба завжди спочатку монтувати до пневматичного приладу і лише після цього до вузла техобслуговування. Відведення відпрацьованого повітря (див.мал.B) Цілеспрямованим відведенням відпрацьованого повітря Ви можете відводити відпрацьоване повітря через шланг з Вашого робочого місця, одночасно забезпечуючи оптимальне глушіння шумів. Крім того, цим Ви покращите Ваші умови роботи, оскільки Ваше робоче місце більше не буде забруднюватися жирним повітрям і в повітрі не буде пилу та тирси/стружки. – Відкрутіть шумоглушник на виході повітря 2 і поставте на його місце шланговий ніпель 4. – Послабте хомут 13 шланга для відпрацьованого повітря 15 і закріпіть шланг для відпрацьованого повітря на шланговому ніпелі 4, туго затягнувши шланговий

Заміна робочого інструмента Використовуйте лише бездоганні, не зношені робочі інструменти. Пошкоджений робочий інструмент може, напр., переламатися та спричинити травми та пошкодження матеріальних цінностей. Заміна шліфувальної шкурки – Перед закріпленням нової шліфувальної шкурки прочистіть опорну шліфувальну тарілку 9 від забруд- нень і пилу, напр., за допомогою щіточки. Поверхня опорної шліфувальної тарілки 9 покрита липучкою, що дозволяє швидко та без ускладнень закріплювати абразивну шкурку. – Притисніть абразивну шкурку 10 міцно до нижнього боку опорної шліфувальної тарілки 9. – 0 607 350 199|... 200: Для забезпечення оптимального відсмоктування слідкуйте за тим, щоб отвори в шліфувальній шкурці збігалися з отворами на опорній шліфувальній тарілці. Вибір абразивної шкурки В залежності від оброблюваного матеріалу і інтенсивності знімання матеріалу з поверхні існують різні шліфувальні

Матеріал Використання Зернистіть

Для знімання фарби груба40

Для зачищення ґрунтовки (напр., для згладжування мазків, крапель фарби і патьоків фарби) середня 80

Для кінцевого зачищення ґрунтовки перед фарбуванням дрібна 180

Expert for Wood – Всі матеріали з деревини (напр., тверді породи деревини, м’які породи деревини, деревостружкові плити, будівельні плити) Best for Wood – Тверді породи деревини – Деревостружкові плити – Будівельні плити – Металеві матеріали Для чорнового шліфування, напр., шершавих, необструганих балок і дощок груба40

Для плоского шліфування і вирівнювання невеликих нерівностей середня 80

Для чистового і тонкого шліфування деревини дрібна 180

OBJ_BUCH-1326-005.book Page 153 Monday, October 10, 2016 3:12 PM154 | Українська 1 609 92A 39N | (10.10.16) Bosch Power Tools Вибір опорної шліфувальної тарілки В залежності від області застосування пневматичний інструмент може працювати з опорними шліфувальними тарілками різної твердості: – Екстра м’яка опорна шліфувальна тареілка: для полірування та обережного шліфування, в тому числі опуклих поверхонь. – М’яка опорна шліфувальна тарілка: використовується універсально для всіляких шліфувальних робіт. – Тверда опорна шліфувальна тарілка: висока потужність, для обробки рівних поверхонь. Заміна опорної шліфувальної тарілки Вказівка: Негайно міняйте пошкоджену опорну шліфувальну тарілку 9. – Зніміть шліфувальну шкурку 10. – Вставте вилковий гайковий ключ 7 під регульований по висоті витяжний ковпак 6 і притримайте шліфувальний шпиндель за допомогою вилкового гайкового ключа. – Зніміть опорну шліфувальну тарілку 9 із шліфувального шпинделя, повернувши її проти стрілки годинника. Візьміть підкладну шайбу 8, покладіть її на нову опорну шліфувальну тарілку і знову накрутіть тарілку разом із підкладною шайбою, поверта

стрілкою годинника. 0 607 350 199|... 200: Використовуйте додатково другу підкладну шайбу 8, щоб при yвімкненому збиранні пилу ексцентрикова шліфмашина не присмокталася до

Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. –Слідкуйте за доброю вентиляцією на робочому

–Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Шліфування без відсмоктувального пристрою (0 607 350 198) – Використовуйте шліфувальні шкурки без перфорації. Зовнішнє відсмоктування (0 607 350 199|... 200) – Підключіть відсмоктувальний шланг (приладдя) безпосередньо до відсмоктувального пристрою 11. Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом. Для відсмоктування особливо шкідливого для здоров’я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач. Експлуатація Початок роботи Пневматичний інструмент оптимально працює при робочому тиску 6,3 бар (91 psi), виміряному на вході повітря при увімкненому пневматичному інструменті. Перед тим, як вмикати пневматичний прилад, приберіть налагоджувальні інструменти. Знаходження налагоджувального інструмента в деталі, що обертається, може призводити до травм. Вказівка: Якщо, напр., після тривалої паузи, пневматичний інструмент не вмикається, перекрийте постачання повітря і декілька разів переверніть опорну шліфувальну тарілку 9. Цим знімається адгезія. З метою заощадження електроенергії вмикайте пневматичний інструмент, лише коли Ви будете працювати з ним. – Щоб увімкнути пневматичний інструмент, притисніть вимикач 1 вниз і тримайте його під час роботи натиснутим. – Щоб вимкнути пневматичний прилад, відпустіть вимикач 1. – Автомобільний лак

– Багатошарове скло –Склопластик Для попереднього шліфування груба80 Для профільного шліфування і зняття фасок середня 100

Для тонкого шліфування при формуванні дрібна 180

Для полірування і закруглення країв

Матеріал Використання Зернистіть OBJ_BUCH-1326-005.book Page 154 Monday, October 10, 2016 3:12 PMУкраїнська | 155 Bosch Power Tools 1 609 92A 39N | (10.10.16) Встановлення кількості обертів (див. мал. C) За допомогою регулятора кількості обертів 5 можна встановлювати необхідну кількість обертів також і під час

Необхідна кількість обертів залежить від матеріалу і умов роботи, її можна визначити практичним способом. Вказівки щодо роботи Перед тим, як відкласти пневматичний інструмент, зачекайте, поки він не зупиниться. Слідкуйте за тим, щоб липкі шліфувальні шкурки були розташовані на опорній шліфувальній тарілці концентрично. При перебоях з постачанням повітря і при зменшенні робочого тиску вимкніть пневматичний інструмент. Перевірте робочий тиск і знову увімкніть інструмент, коли робочий тиск знову буде оптимальним. Несподіване навантаження призводить до сильного зменшення кількості обертів і навіть до зупинки приладу, але це не шкодить мотору. Шліфування поверхонь – Увімкніть пневматичний інструмент, приставте його всією шліфувальною поверхнею до оброблюваної основи та водіть ним з помірним натискуванням по оброблюваній заготовці. Продуктивність роботи і характер шліфованої поверхні істотно залежать від обраної шліфувальної шкурки, встановленої кількості обертів і сили притискування. Лише бездоганні шліфувальні шкурки дають високу потужність шліфування та бережуть пневматичний інструмент. Щоб шліфувальної шкурки вистачило на довше, слідкуйте за рівномірним натискуванням. Надмірно сильне натискання веде не до підвищення продуктивності шліфування, а натомість призводить до більш сильного спрацювання пневматичного інструменту і шліфувальної шкурки. Не використовуйте шліфувальну шкурку, якою оброблявся метал, для інших матеріалів. Використовуйте лише оригінальне шліфувальне приладдя Bosch. Чорнове шліфування – Надіньте абразивну шкурку грубої зернистості. – Лише злегка натискуйте на пневматичний інструмент, щоб він працював на високій частоті обертання та знімав багато матеріалу. Тонке шліфування – Надіньте абразивну шкурку тонкої зернистості. –Водіть пневматичним інструментом плоскими кругами або навперемінно уздовж і поперек по всій оброблюваній поверхні, помірно натискуючи на нього. Не перекошуйте пневматичний інструмент, щоб не прорізати наскрізь оброблювану заготовку, напр.,

Невеликим варіюванням сили притискування або перемиканням частоти обертання Ви можете зменшити кількість обертів шліфувальної тарілки при зб

ексцентрикового руху. – Після закінчення робочої операції вимкніть пневматичний інструмент. Технічне обслуговування і сервіс Технічне обслуговування і очищення Техобслуговування та ремонт приладу дозволяється виконувати лише кваліфікованим фахівцям. Лише за таких умов Ваш пневматичного прилад і надалі буде залишатися безпечним. Регулярно виміряйте кількість обертів на холостому ході на шліфувальному шпінделі. Якщо виміряне значення перебільшує зазначену кількість обертів на холостому ході n

(див. «Технічні дані»), пневматичний інструмент треба віддати на перевірку в сервісний центр Bosch. При занадто великій кількості обертів на холостому ході змінний робочий інструмент може розламатися, при занадто низькій кількості обертів зменшується продуктивність

Авторизована майстерня Bosch виконує такі роботи швидко і надійно. Використовуйте лише оригінальні запчастини виробництва Bosch. Регулярне чищення – Регулярно прочищайте ситечко на вході повітря. Для цього відкрутіть шланговий ніпель 4 і прочистіть ситечко від пилу та забруднень. Після цього знову прикрутіть шланговий ніпель. –Вода і забруднення, що містяться у стиснутому повітрі, спричиняють утворення іржі і призводять до зносу пластинок, клапанів т.і. Щоб запобігти цьому, на вході повітря 3 треба крапнути декілька крапок моторної олії. Знову під’єднайте пневмоприлад до джерела повітря (див. «Підключення до джерела повітря», стор. 152) і дайте йому попрацювати 5 –10 с, збираючи ганчіркою олію, що витікає. Повторюйте цю процедуру кожний раз перед тривалою перервою в користуванні пневматичним приладом. – Для встановлення максимальної кількості обертів посуньте регулятор кількості обертів 5 у напрямку від сполучного штуцера 3. – Для встановлення мінімальної кількості обертів посуньте регулятор кількості обертів 5 у напрямку до сполучного штуцера 3. OBJ_BUCH-1326-005.book Page 155 Monday, October 10, 2016 3:12 PM156 | Українська 1 609 92A 39N | (10.10.16) Bosch Power Tools Періодичне технічне обслуговування – Після перших 150 годин роботи прочистіть редуктор м’яким розчинником. Виконуйте вказівки виробника розчинника щодо користування і видалення. Потім змастіть редуктор спеціальним трансмісійним мастилом Bosch. Повторюйте процедуру очищення кожні 300 годин роботи, починаючи з першого

Спеціальне трансмісійне мастило (225 мл) Товарний номер 3 605 430 009 – Пластини мотора повинні регулярно перевірятися фахівцями і за необхідністю мінятися. Змащування пневматичних інструментів, які не належать до серії CLEAN В усіх пневматичних приладах Bosch, що не належать до серії CLEAN (спеціальний вид пневматичного мотора, що працює на нежирному повітрі), до проточного повітря треба постійно додавати олійний туман. Необхідна для цього мазниця знаходиться на вузлі технічного об- слуговування компресора, що знаходиться попереду пневматичного приладу (докладну інформацію можна отримати у виготовлювача компресора). Для прямого змащування пневматичного приладу або для примішування олії через вузол техобслуговування треба використовувати моторну олію SAE 10 або SAE 20.

Повний асортимент високоякісного приладдя Ви можете подивитися в Інтернеті за адресою: www.bosch-pt.com або запитати в спеціалізованому магазині. Сервіс та надання консультацій щодо використання продукції При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці пневматичного приладу. Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 ( багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Пневматичний прилад, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Видаляйте мастила і очисні засоби екологічно чистим способом. Зважайте на законодавчі
