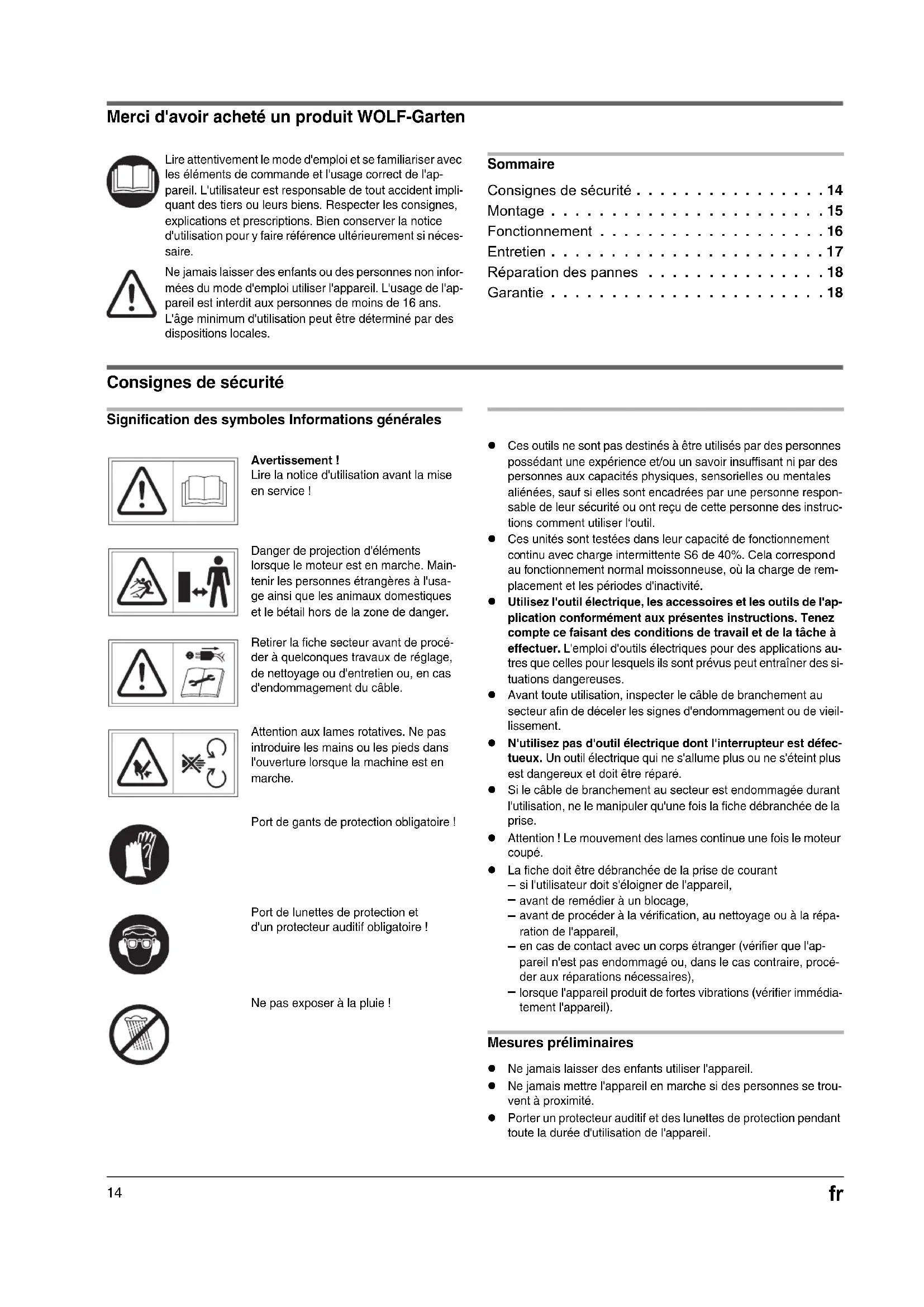

• Merci d'avoir acheté un produit WOLF-Garten Sommaire Consignes de sécurité p. 14
• Montage p. 15
• Fonctionnement p. 16
• Entretien p. 17
• Réparation des pannes p. 18
• Garantie Consignes de sécurité Signification des symboles Informations générales p. 18

Ces outils ne sont pas destinés à être utilisés par des personnes possédant une expérience et/ou un savoir insuffisant ni pa r des personn es aux capacités physiques, sensorielles ou mentales aliénées, sauf si elles sont encadrées par une personne respon- sable de leur sécurité ou ont reçu de cette personne des instruc- tions comment utiliser l‘outil.

Ces unités sont testées dans leur capacité de fonctionnement

ntinu avec charge intermittente S6 de 40%. Cela correspon

au f onctionnement normal moissonneuse, où la charge de rem- placement et les périodes d'inactivité.

Utilisez l'outil électrique, les accessoires et les outils de l'ap- plication conformément aux présentes instruc tions. Tenez compte ce faisant des conditions de travail et de la tâche à effectuer. L'emploi d'outils électriques pour des applications au- tres que celles pour lesquels ils sont prévus peut entraîner des si- tuations dangereuses.

Avant toute utilisation, inspecter le câble de branchement au secteur afin de déceler les signes d'endommagement ou de vieil- lissement.

N'utilisez pas d'outil électrique dont l'interrupteur est défec- tueux. Un outil électrique qui ne s'allume plus ou ne s'éteint plus est dangereux et doit être réparé.

Si le câble de branchement au secteur est endommagée durant l'utilisation, ne le m anipuler qu'une fois la fiche débranchée de la prise.

Attention ! Le mouvement des lames continue une fois le moteur coupé.

La fiche doit être débranchée de la prise de courant

si l'utilisateur doit s'éloigner de l'appareil,

avant de remédier à un blocage,

avant de procéder à la vérification, au nettoyage ou à la répa- ration de l'appareil,

en cas de contact avec un corps étranger (vérifier que l'ap- pareil n'est pas endommagé ou, dans le cas contraire, procé- der aux réparations nécessaires),

lorsque l'appareil produit de fortes vibrations (vérifier immédia- tement l'appareil). Mesures préliminaires

Ne jamais laisser des enfants utiliser l'appareil.

Ne jamais mettre l'appareil en marche si des personnes se trou- vent à proximité.

Porter un protecteur auditif et des lunettes de protection pendant toute la durée d'utilisation de l'appareil. Lire attentivement le mode d'emploi et se familiariser avec les éléments de commande et l'usage correct de l'ap- pareil. L'utilisateur est responsable de tout accident impli- quant des tiers ou leurs biens. Respecter les consignes, explications et prescriptions. Bien conserver la notice d'utilisation pour y faire référence ultérieurement si néces- saire. Ne jamais laisser des enfants ou des personnes non infor- mées du mode d'emploi utiliser l'appareil. L'usage de l'ap- pareil est interdit aux personnes de moins de 16 ans. L'âge minimum d'utilisation peut être déterminé par des dispositions locales. Avertissement ! Lire la notice d'utilisation avant la mise en service ! Danger de projection d'éléments lorsque le moteur est en marche. Main- tenir les personnes étrangères à l'usa- ge ainsi que les animaux domestiques et le bétail hors de la zone de danger. Retirer la fiche secteur avant de procé- der à quelconques travaux de réglage, de nettoyage ou d'entretien ou, en cas d'endommagement du câble. Attention aux lames rotatives. Ne pas introduire les mains ou les pieds dans l'ouverture lorsque la machine est en marche. Port de gants de protection obligatoire ! Port de lunettes de protection et d'un protecteur auditif obligatoire ! Ne pas exposer à la pluie ! Notice d'instructions d'origine - fr 769_08584.book Seite 14 Freitag, 16. November 2012 10:04 1015

Ne pas porter de vêtements amples,à bandelettes ou cordons pend ants.

Utiliser exclusivement l'appareil dans un lieu ouvert (c'est à dire, à l' écart de mur ou de n'importe quelle structure rigide) et, sur une surface plane et ferme.

Ne pas utiliser l'appareil sur une surface pavé recouverte de gra- villons.

Avant la mise en service de l'appareil, vérifier que les vis, écrous, boulons et autres dispositifs de fixation sont correctement ajustés et, que les revêtements et écrans de protection sont en place.

Les autocollants endommagés ou illisibles doivent être remplacés. Câble

Attention ! Un câble détérioré peut être à l'origine de chocs électriques ! Lorsque le câble est coupé ou détérioré, le fusible de sécurité ne se déclenche pas toujours.

Ne pas toucher le câble tant que la fiche de secteur n'est pas débranchée de la prise de couran

Un câble détérioré doit être complètement remplacé. Il est interd it de le réparer avec du chatterton.

Seuls des spécialistes sont autorisés à procéder aux éventuelles réparations sur le câble.

Ne pas frotter le câble sur des arêtes, des pointes ou des objets

Ne pas coincer le câble dans des ouvertures de porte ou de fenêtre.

Ne pas retirer ni court-circuiter les dispositifs de commutation.

N'utiliser que des rallonges plus légères qu’un tuyau de caout- chouc, du type : HO 7 RNF, coupe transversale mi ni. de 3x1 ,5mm

, longueur maxi. de 25 m.

Protéger les câbles contre les projections d'eau.

Ne pas utiliser le câble à d'autres fins que celles pour les- quelles il est prévu, pour suspendre l'outil électrique par ex- emple ou pour tirer la fiche de la prise murale. Protéger le câble contre la chaleur, l'huile, les arêtes tranchantes ou les pièces mobiles des appareils. Un câble endommagé ou emmê- lé augmente le risque d'électrocution. Manipulation

La zone de travail doit rester propre et bien éclairée. Le dés- ordre ou un mauvais éclairage peut entraîner des accidents.

Ne pas utiliser l'outil électrique dans un environnement ex- posé aux déflagrations, où se trouvent des liquides, des gaz ou des poussières inflammables. Les outils électriques gén- èrent des étincelles susceptibles d'enflammer la poussière ou les vapeurs.

Soyez attentif, faites attention à ce que vous faites et utilisez l'outil électrique de manière raisonnable. Ne vous servez pas d'outil électrique quand vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Un moment d'in- attention pendant l'emploi de l'outil électrique peut entraîner de sérieuses blessures.

Avant d'allumer l'appareil, vérifier que l'entonnoir de remplissage est vide.

Garder la tête et le corps loin de l'ouverture de remplissage.

Ne pas mettre les mains, d'autres parties du corps ou des vête- ments dans l'entonnoir de remplissage, dans le canal d'évacuati- on ou à proximité des éléments mobiles de l'appareil.

Adopter une posture équilibrée et ferme.

Ne pas se pencher en avant. Ne jamais se placer au-dessus de l'appareil lors de l' introduction de matières.

Lors de la mise en service de l'appareil, toujours se placer hors

la zone d'évacuation de l'appareil.

La matière introduite doit être exempte de pièces métalliques, pi- erres, morceaux de verre, boîtes de conserves ou de tout autr

type de corps étrangers.

Si un corps étranger est introduit dans la zone de coupe ou bien, en cas de bruits ou de vibrations inhabituels, couper immédiate- ment le moteur et attendre que l'appareil s'immobilise. Débran- cher la fiche secteur et procéder comme suit :

Inspecter l'appareil afin de vérifier qu'il n'est pas endommagé

Vérifier que les éléments sont correctement ajustés ; les res- serrer le cas échéant

Faire réparer ou remplacer les pièces endommagées (utiliser

xclusivement des pièces de rechange originales WOLF-Gar- ten).

Éviter de laisser s'accumuler la matière traitée dans la zone d'évacuation ; une mauvaise évacuation pourrait provoquer le re- tour de la matière par l'orifice de remplissage.

Si l'appareil est bouché, couper le moteur et débrancher la prise sect eur avant de procéder au nettoya ge.

Éviter la pénétration de déchets dans le moteur ou l'accumulation de matière afin d'éviter les dommages ou possible surchauffe du moteur.

Vérifier que tous les revêtements et dispositifs de protection sont en place et en bon état.

Ne pas transporter l'appareil en état de marche.

Pour déplacer l'appareil hors de la zone de travail, couper le mo- teur et débrancher la fiche de secteur.

Ne pas incliner l'appareil lorsque celui-ci est en marche. Entretien et remisage

Lors de l'arrêt de l'appareil pour son entretien, son remisage ou

changement d'accessoire, vérifier que l'alimentation est cou- pée et que la fiche secteur est débranchée. Contrôler l'arrêt cor- rect de tous les éléments mobiles. Laisser l'appareil refr oidir avan t d'opérer une modification sur celui-ci (entretien, régla ge, etc.

Lors de l'entretien de l'outil de coupe, prendre garde car celui-ci

ut encore être en mouvement même si le moteur est arrêté. Mise au rebut Montage

Voir illustrations Les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Procéder au recyclage écologique de l'appareil, des accessoires ainsi que de son emballage.

Fonctionnement Durée de fonctionnement

Respecter les prescriptions régionales.

Solliciter la durée de fonctionnement auprès des autorités de ré- glementation locales. Branchement à une prise de courant (230 Volt, 50 Hz)

Ne brancher l'appareil que sur des prises de courant équipées de fusibles de 16 amp. (ou par un disjoncteur LS de type B).

Remarque : Dispositif de protection contre le courant rési- duel Ces dispositifs de protection protègent l'utilisateur contre les graves blessures que peut occasionner le contact avec des fils détériorés, les défauts d’isolation et, dans certains cas, si des fils sous tension sont détériorés lors de l'utilisation.

Ne brancher l’appareil qu'à une prise de courant protégée par un dispositif de protection contre le courant résiduel (RCD) et, avec un courant résiduel inférieur à 30 mA.

Des kits d’adaptation sont disponibles pour les anciennes inst allations. Consulter un électricien. Utilisation du hachoir de jardin

Port de gants de protection et d'un protecteur auditif obli- gatoire !

Lors de l'utilisation, se placer à côté ou derrière de l'appareil. Ne jamais se tenir dans la zone d'évacuation.

Ne jamais introduire la main dans l'orifice de remplissage ou dans le canal d'évacuation.

Avant la mise en marche de l'appareil, vérifier que l'entonnoir de rem plissage est vide.

Si un corps étranger est introduit dans l'entonnoir ou bien, en cas de bruits ou de vibrations inhabituels, couper immédiatement le moteur et attendre que l'appareil s'immobilise. Débr ancher la fiche de secteur et procéder comme suit :

Inspecter l'appareil et resserrer les éléments lâches.

Remplacer les pièces endommagées.

Faire réparer l'appareil dans un atelier spécialisé. Matières qui peuvent être hachées

Déchets organiques ménagers ou déchets de jardin (chutes de haies ou branches d'arbres, fleurs fanées, déchets de cuisine) Matières qui ne peuvent pas être hachées

Le verre, le métal, le plastique, les sacs plastiques, la pierre, les tissus, les racine s couvertes de terre, les restes de cuisines, pois- son ou viande cuits Mise en marche/Arrêt

Pour mettre en marche l'appareil, appuyer sur le bouton vert (2)

Pour arrêter l'appareil, appuyer sur le bouton rouge (3)

L'appareil est équipé d'un disjoncteur de sécurité qui pré- vient la remise en marche accidentelle après une coupure de courant. Protection contre les surcharges

Une surcharge de l'appareil (qui peut provoquer le bloca- ge de l'outil de coupe) peut entraîner son immobilisation après quelques secondes. Afin de protéger le moteur con- tre d'éventuels dégâts, l'appareil est automatiquement dé- connecté du secteur grâce à la protection contre les surcharges.

Patienter quelques minutes avant de remettre l'appareil en

arche en appuyant tout d'abord sur le bouton de remise à zéro (1 ) puis, sur l'interrupteur de MARCHE/ARRÊT. Si le moteur ne s'enclenche pas, nettoyer l'entonnoir de remplissage (voir la section d'entretien). Consignes particulières concernant le hachage

Hacher les nœuds, les branches et les morceaux de bois au fur et à m esure de leur coupe ; en effet, ces ma tières durcissent en

chant ce qui réduit le diamètre de branche maxi.

Retirer les moteurs latéraux en cas de nœuds à fortes ramifica- tions.

Pour le traitement des déchets de jardin ou de cuisine à forte te- neur en eau, les hacher par intermittence avec des matières boi- sées afin d'éviter la congestion de l'appareil.

Ne pas laisser s'accumuler la matière hachée dans la zone d'éva- cuation sous peine d' entraîner la congestion du canal d'évacua- tion avec la matière hachée et de risquer des retours de la

atière par l'orifice de remplissage.

Respecter le diamètre de branche maximal qui correspond à l'ap- pareil.

L'outil de coupe aspire automatiquement le matière à hacher.

Éviter la surcharge et le blocage du moteur par des branches épaisses e n les retirant régulièrement.

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage. Lors de l'entretien de l'outil de coupe, prendre garde car celui-ci peut encore être en mouvement même si le moteur est arrêté. Port de gants de protection obligatoire !

Entreposer l'appareil dans un endroit sec, hors d'atteinte des en- fants. Nettoyage général

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage.

Manipuler l'appareil avec soin, le nettoyer régulièrement afin

augmenter sa longévité.

Maintenir la grille d'aération propre et exempte de poussière.

Nettoyer l'appareil avec un chiffon chaud humide ou une brosse pour les salissures persistantes.

Ne pas mouiller l'appareil, ni l'asperger d'eau. Nettoyage de l'entonnoir de remplissage

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage.

1. Dévisser le bouchon et ouvrir la carcasse en la rabattant vers le

Retirer tous les objets qui peuvent bloquer l'outil de co upe dans les zon es de coupe et d'évacuation.

3. Refermer la carcasse et revisser le bouch

4. Appuyer sur le bouton de remise à zéro avant d'activer l'interrup-

teur de MARCHE/ARRÊT. Verrouillage de sécurité

Le hachoir est équipé d'un verrouillage de sécurité au niveau de la f ermeture entre la carcasse et la carcasse du moteur.

Si la fermeture de la carcasse n'est au même au niveau que celle du moteur, le fonctionnement de est interrompu par le verrouilla- ge de sécurité.

Dans ce cas, procéder comme suit :

Dévisser le bouchon et ouvrir la carcasse en la rabattant vers le hau t .

Nettoyer soigneusement la surface de contact.

Refermer la carcasse et revisser le bouchon . Comment changer les lames

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage. Lors de l'entretien de l'outil de coupe, prendre garde car celui- ci peut encore être en mouvement même si le moteur est ar- rêté. Pour des raisons de sécurité, toujours faire réaliser le rem- placement des lames par un atelier spécialisé.

1. Dévisser le bouchon et ouvrir la carcasse en la rabattant vers le

2. Pour remplacer l'outil de coupe, introduire la clé à

six pans (1) dans la fente située sur la plaque de support et au travers du

3. Desserrer les deux vis avec la clé Allen fournie (2

) et retirer l'outil d e coupe usé.

4. Introduire le nouvel outil de coupe et resserrer les vis.

Une fois le remplacement terminé, retirer la clé à six pans et la clé Allen.

5. Refermer la carcasse et revisser le bouchon .

Vidage du bac de ramassage

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage.

Remarque le levier de verrouillage a la fonction d'un interrupteur de sécu- rité et doit se trouver en position (2) lors de l'exploitation de l'appareil. Si le levier de verrouillage ne s'enclenche pas correctement, ce dernier et l'interrupteur dans l'appareil doit éventuellement être nettoyé.

1. Pousser le levier de verrouillage en position 1.

2. Retirer le sac de ramassage entièrement du châssis.

3. Vider le sac de ramassage.

4. Insérer le bac de ramassage dans le châssis jusqu'à la butée.

5. Pousser le levier de verrouillage en position 2.

Réparation des pannes Garantie Dans chaque pays les conditions de garantie en vigueur sont celles pub- liées par notre société ou par notre importateur. Si pendant la durée de la garantie votre appareil présente des vices de matière ou de fabrication, la réparation est gratuite. En cas de recours en garantie, veuillez vous ad- resser à votre revendeur ou à notre succursale la plus proche. Problème Cause possible Solution Le moteur ne démarre pas

Pas de tension secteur

Vérifier la protection par fusible

Câble de raccordement défectueux

Faire vérifier le câble (électricien spéciali- sé) Le moteur bourdonne mais ne démarre pas

Carcasse supérieure mal verrouillée (verrouillage de sécurité déclenché)

Fermer et visser correctement la carcasse supérieure, nettoyer éventuellement les

Outil de coupe bloqué

Couper l'alimentation, débrancher la fiche secteur et nettoyer l'intérieur de l'appareil

Condensateur défectueux

Remettre l'appareil à un atelier de répara- tion agréé WOLF-Garten. Le moteur ne démarre pas

Câble de rallonge trop long ou inadapté

Section mini. du câble de rallonge : 1,5

m², jusqu'à 25 m. P our un câble plus long, section mini. de 2,5 mm

Fiche secteur trop éloignée du raccordement principal

t section du câble d'alimentation insuffisante Puissance de coupe amoind- rie

Comment changer les lames Au moindre doute, consulter un atelier de service WOLF-Garten. Attention : Avant d'entreprendre un contrôle ou une tâche sur les lames, mettre l'appareil hors tension et débrancher la fiche secteur. 769_08584.book Seite 18 Freitag, 16. November 2012 10:04 1019
