MODE D'EMPLOI SDL 2500 EVO Wolf Garten

1 Entonnoir de remplissage 2 Interrupteur du sens de fonctionnement 3 Bouton de remise à zéro / Protection contre les surcharges 4 Interrupteur de marche/arrêt 5 Fiche secteur 6 Bouton de réglage de l'outil de coupe 7 Réservoir de récupération

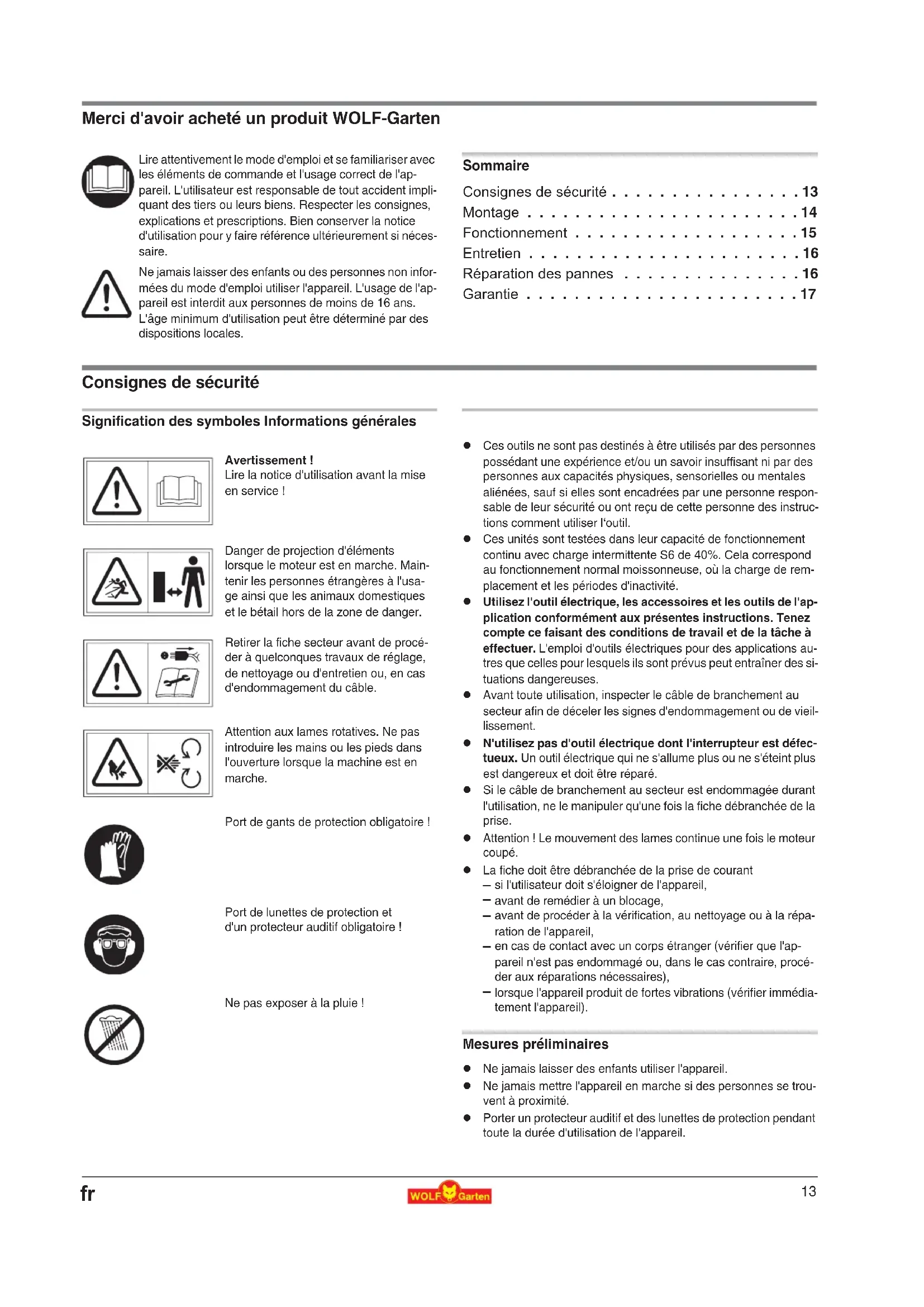

• Merci d'avoir acheté un produit WOLF-Garten Sommaire Consignes de sécurité p. 13
• Montage p. 14
• Fonctionnement p. 15
• Entretien p. 16
• Réparation des pannes p. 16
• Garantie Consignes de sécurité Signification des symboles Informations générales p. 17

Ces outils ne sont pas destinés à être utilisés par des personnes possédant une expérience et/ou un savoir insuffisant ni par des personnes aux capacités physiques, sensorielles ou mentales aliénées, sauf si elles sont encadrées par une personne respon- sable de leur sécurité ou ont reçu de cette personne des instruc- tions comment utiliser l‘outil.

Ces unités sont testées dans leur capacité de fonctionnement continu avec charge intermittente S6 de 40%. Cela correspond au fonctionnement normal moissonneuse, où la charge de rem- placement et les périodes d'inactivité.

Utilisez l'outil électrique, les accessoires et les outils de l'ap- plication conformément aux présentes instructions. Tenez compte ce faisant des conditions de travail et de la tâche à effectuer. L'emploi d'outils électriques pour des applications au- tres que celles pour lesquels ils sont prévus peut entraîner des si- tuations dangereuses.

Avant toute utilisation, inspecter le câble de branchement au secteur afin de déceler les signes d'endommagement ou de vieil- lissement.

N'utilisez pas d'outil électrique dont l'interrupteur est défec- tueux. Un outil électrique qui ne s'allume plus ou ne s'éteint plus est dangereux et doit être réparé.

Si le câble de branchement au secteur est endommagée durant l'utilisation, ne le manipuler qu'une fois la fiche débranchée de la prise.

Attention ! Le mouvement des lames continue une fois le moteur coupé.

La fiche doit être débranchée de la prise de courant

si l'utilisateur doit s'éloigner de l'appareil,

avant de remédier à un blocage,

avant de procéder à la vérification, au nettoyage ou à la répa- ration de l'appareil,

en cas de contact avec un corps étranger (vérifier que l'ap- pareil n'est pas endommagé ou, dans le cas contraire, procé- der aux réparations nécessaires),

lorsque l'appareil produit de fortes vibrations (vérifier immédia- tement l'appareil). Mesures préliminaires

Ne jamais laisser des enfants utiliser l'appareil.

Ne jamais mettre l'appareil en marche si des personnes se trou- vent à proximité.

Porter un protecteur auditif et des lunettes de protection pendant toute la durée d'utilisation de l'appareil. Lire attentivement le mode d'emploi et se familiariser avec les éléments de commande et l'usage correct de l'ap- pareil. L'utilisateur est responsable de tout accident impli- quant des tiers ou leurs biens. Respecter les consignes, explications et prescriptions. Bien conserver la notice d'utilisation pour y faire référence ultérieurement si néces- saire. Ne jamais laisser des enfants ou des personnes non infor- mées du mode d'emploi utiliser l'appareil. L'usage de l'ap- pareil est interdit aux personnes de moins de 16 ans. L'âge minimum d'utilisation peut être déterminé par des dispositions locales. Avertissement ! Lire la notice d'utilisation avant la mise en service ! Danger de projection d'éléments lorsque le moteur est en marche. Main- tenir les personnes étrangères à l'usa- ge ainsi que les animaux domestiques et le bétail hors de la zone de danger. Retirer la fiche secteur avant de procé- der à quelconques travaux de réglage, de nettoyage ou d'entretien ou, en cas d'endommagement du câble. Attention aux lames rotatives. Ne pas introduire les mains ou les pieds dans l'ouverture lorsque la machine est en marche. Port de gants de protection obligatoire ! Port de lunettes de protection et d'un protecteur auditif obligatoire ! Ne pas exposer à la pluie ! Notice d'instructions d'origine - fr14

Ne pas porter de vêtements amples,à bandelettes ou cordons pendants.

Utiliser exclusivement l'appareil dans un lieu ouvert (c'est à dire, à l'écart de mur ou de n'importe quelle structure rigide) et, sur une surface plane et ferme.

Ne pas utiliser l'appareil sur une surface pavé recouverte de gra- villons.

Avant la mise en service de l'appareil, vérifier que les vis, écrous, boulons et autres dispositifs de fixation sont correctement ajustés et, que les revêtements et écrans de protection sont en place.

Les autocollants endommagés ou illisibles doivent être remplacés. Câble

Attention ! Un câble détérioré peut être à l'origine de chocs électriques ! Lorsque le câble est coupé ou détérioré, le fusible de sécurité ne se déclenche pas toujours.

Ne pas toucher le câble tant que la fiche de secteur n'est pas débranchée de la prise de courant.

Un câble détérioré doit être complètement remplacé. Il est interdit de le réparer avec du chatterton.

Seuls des spécialistes sont autorisés à procéder aux éventuelles réparations sur le câble.

Ne pas frotter le câble sur des arêtes, des pointes ou des objets tranchants.

Ne pas coincer le câble dans des ouvertures de porte ou de fenêtre.

Ne pas retirer ni court-circuiter les dispositifs de commutation.

N'utiliser que des rallonges plus légères qu’un tuyau de caout- chouc, du type : HO 7 RNF, coupe transversale mini. de 3x1,5mm

, longueur maxi. de 25 m.

Protéger les câbles contre les projections d'eau.

Ne pas utiliser le câble à d'autres fins que celles pour les- quelles il est prévu, pour suspendre l'outil électrique par ex- emple ou pour tirer la fiche de la prise murale. Protéger le câble contre la chaleur, l'huile, les arêtes tranchantes ou les pièces mobiles des appareils. Un câble endommagé ou emmê- lé augmente le risque d'électrocution. Manipulation

La zone de travail doit rester propre et bien éclairée. Le dés- ordre ou un mauvais éclairage peut entraîner des accidents.

Ne pas utiliser l'outil électrique dans un environnement ex- posé aux déflagrations, où se trouvent des liquides, des gaz ou des poussières inflammables. Les outils électriques gén- èrent des étincelles susceptibles d'enflammer la poussière ou les vapeurs.

Soyez attentif, faites attention à ce que vous faites et utilisez l'outil électrique de manière raisonnable. Ne vous servez pas d'outil électrique quand vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Un moment d'in- attention pendant l'emploi de l'outil électrique peut entraîner de sérieuses blessures.

Avant d'allumer l'appareil, vérifier que l'entonnoir de remplissage est vide.

Garder la tête et le corps loin de l'ouverture de remplissage.

Ne pas mettre les mains, d'autres parties du corps ou des vête- ments dans l'entonnoir de remplissage, dans le canal d'évacuati- on ou à proximité des éléments mobiles de l'appareil.

Adopter une posture équilibrée et ferme.

Ne pas se pencher en avant. Ne jamais se placer au-dessus de l'appareil lors de l'introduction de matières.

Lors de la mise en service de l'appareil, toujours se placer hors de la zone d'évacuation de l'appareil.

La matière introduite doit être exempte de pièces métalliques, pi- erres, morceaux de verre, boîtes de conserves ou de tout autre type de corps étrangers.

Si un corps étranger est introduit dans la zone de coupe ou bien, en cas de bruits ou de vibrations inhabituels, couper immédiate- ment le moteur et attendre que l'appareil s'immobilise. Débran- cher la fiche secteur et procéder comme suit :

Inspecter l'appareil afin de vérifier qu'il n'est pas endommagé

Vérifier que les éléments sont correctement ajustés ; les res- serrer le cas échéant

Faire réparer ou remplacer les pièces endommagées (utiliser exclusivement des pièces de rechange originales WOLF-Gar- ten).

Éviter de laisser s'accumuler la matière traitée dans la zone d'évacuation ; une mauvaise évacuation pourrait provoquer le re- tour de la matière par l'orifice de remplissage.

Si l'appareil est bouché, couper le moteur et débrancher la prise secteur avant de procéder au nettoyage.

Éviter la pénétration de déchets dans le moteur ou l'accumulation de matière afin d'éviter les dommages ou possible surchauffe du moteur.

Vérifier que tous les revêtements et dispositifs de protection sont en place et en bon état.

Ne pas transporter l'appareil en état de marche.

Pour déplacer l'appareil hors de la zone de travail, couper le mo- teur et débrancher la fiche de secteur.

Ne pas incliner l'appareil lorsque celui-ci est en marche. Entretien et remisage

Lors de l'arrêt de l'appareil pour son entretien, son remisage ou un changement d'accessoire, vérifier que l'alimentation est cou- pée et que la fiche secteur est débranchée. Contrôler l'arrêt cor- rect de tous les éléments mobiles. Laisser l'appareil refroidir avant d'opérer une modification sur celui-ci (entretien, réglage, etc.)

Lors de l'entretien de l'outil de coupe, prendre garde car celui-ci peut encore être en mouvement même si le moteur est arrêté. Mise au rebut Montage

Voir illustrations Les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Procéder au recyclage écologique de l'appareil, des accessoires ainsi que de son emballage.

Fonctionnement Durée de fonctionnement

Respecter les prescriptions régionales.

Solliciter la durée de fonctionnement auprès des autorités de ré- glementation locales. Branchement à une prise de courant (230 Volt, 50 Hz)

Ne brancher l'appareil que sur des prises de courant équipées de fusibles de 16 amp. (ou par un disjoncteur LS de type B).

Remarque : Dispositif de protection contre le courant rési- duel Ces dispositifs de protection protègent l'utilisateur contre les graves blessures que peut occasionner le contact avec des fils détériorés, les défauts d’isolation et, dans certains cas, si des fils sous tension sont détériorés lors de l'utilisation.

Ne brancher l’appareil qu'à une prise de courant protégée par un dispositif de protection contre le courant résiduel (RCD) et, avec un courant résiduel inférieur à 30 mA.

Des kits d’adaptation sont disponibles pour les anciennes installations. Consulter un électricien. Utilisation du hachoir de jardin

Port de gants de protection et d'un protecteur auditif obli- gatoire !

Lors de l'utilisation, se placer à côté ou derrière de l'appareil. Ne jamais se tenir dans la zone d'évacuation.

Ne jamais introduire la main dans l'orifice de remplissage ou dans le canal d'évacuation.

Avant la mise en marche de l'appareil, vérifier que l'entonnoir de remplissage est vide.

Si un corps étranger est introduit dans l'entonnoir ou bien, en cas de bruits ou de vibrations inhabituels, couper immédiatement le moteur et attendre que l'appareil s'immobilise. Débrancher la fiche de secteur et procéder comme suit :

Inspecter l'appareil et resserrer les éléments lâches.

Remplacer les pièces endommagées.

Faire réparer l'appareil dans un atelier spécialisé. Matières qui peuvent être hachées?

Déchets organiques ménagers ou déchets de jardin (chutes de haies ou branches d'arbres, fleurs fanées, déchets de cuisine) Matières qui ne peuvent pas être hachées?

Le verre, le métal, le plastique, les sacs plastiques, la pierre, les tissus, les racines couvertes de terre, les restes de cuisines, pois- son ou viande cuits Mise en marche/Arrêt

Pour mettre en marche l'appareil, appuyer sur le bouton vert (3)

Pour arrêter l'appareil, appuyer sur le bouton rouge (4)

L'appareil est équipé d'un disjoncteur de sécurité qui pré- vient la remise en marche accidentelle après une coupure de courant. Protection contre les surcharges

Une surcharge de l'appareil (qui peut provoquer le bloca- ge de l'outil de coupe) peut entraîner son immobilisation après quelques secondes. Afin de protéger le moteur con- tre d'éventuels dégâts, l'appareil est automatiquement dé- connecté du secteur grâce à la protection contre les surcharges.

Patienter quelques minutes avant de remettre l'appareil en marche en appuyant tout d'abord sur le bouton de remise à zéro (2 ) puis, sur l'interrupteur de MARCHE/ARRÊT. Si le moteur ne s'enclenche pas, nettoyer l'entonnoir de remplissage (voir la section d'entretien). Interrupteur du sens de fonctionnement (1)

L'interrupteur du sens de fonctionnement permet de débloquer les matières congestionnées. Position (a) L'outil de coupe aspire la matière réduite. Position (b) L'outil de coupe tourne en sens inverse et débloque la matière bloquée.

1. Interrupteur du sens de fonctionnement en position (b).

2. Appuyer et maintenir enfoncé le bouton vert (3).

L'interrupteur du sens de fonctionnement ne peut être utilisé qu'avec l'appareil arrêté. Consignes particulières concernant le hachage

Hacher les nœuds, les branches et les morceaux de bois au fur et à mesure de leur coupe ; en effet, ces matières durcissent en séchant ce qui réduit le diamètre de branche maxi.

Retirer les moteurs latéraux en cas de nœuds à fortes ramifica- tions.

Pour le traitement des déchets de jardin ou de cuisine à forte te- neur en eau, les hacher par intermittence avec des matières boi- sées afin d'éviter la congestion de l'appareil.

Ne pas laisser s'accumuler la matière hachée dans la zone d'éva- cuation sous peine d' entraîner la congestion du canal d'évacua- tion avec la matière hachée et de risquer des retours de la matière par l'orifice de remplissage.

Respecter le diamètre de branche maximal qui correspond à l'ap- pareil.

L'outil de coupe aspire automatiquement le matière à hacher.

Éviter la surcharge et le blocage du moteur par des branches épaisses en les retirant régulièrement.

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage. Lors de l'entretien de l'outil de coupe, prendre garde car celui-ci peut encore être en mouvement même si le moteur est arrêté. Port de gants de protection obligatoire !

Entreposer l'appareil dans un endroit sec, hors d'atteinte des en- fants. Nettoyage général

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage.

Manipuler l'appareil avec soin, le nettoyer régulièrement afin d'augmenter sa longévité.

Maintenir la grille d'aération propre et exempte de poussière.

Nettoyer l'appareil avec un chiffon chaud humide ou une brosse pour les salissures persistantes.

Ne pas mouiller l'appareil, ni l'asperger d'eau. Réglage de l'outil de coupe

L'outil de coupe est réglé en usine et ne doit pas être ajusté lors de la première mise en service.

1. Mettre l'appareil en marche.

2. Tourner le bouton de réglage dans le sens des aiguilles d'une

montre jusqu'à ce entendre un bruit de meulage ; des copeaux d'aluminium tombent par l'orifice d'évacuation (les parties usées de la plaque de coupe sont ajustées de manière optimale. La matière est alors mieux sectionnée). Vidage du bac de ramassage

Débrancher la fiche secteur avant de procéder aux travaux d'entretien ou de nettoyage.

Remarque le levier de verrouillage a la fonction d'un interrupteur de sécu- rité et doit se trouver en position (2) lors de l'exploitation de l'appareil. Si le levier de verrouillage ne s'enclenche pas correctement, ce dernier et l'interrupteur dans l'appareil doit éventuellement être nettoyé.

1. Pousser le levier de verrouillage en position 1.

2. Retirer le sac de ramassage entièrement du châssis.

3. Vider le sac de ramassage.

4. Insérer le bac de ramassage dans le châssis jusqu'à la butée.

5. Pousser le levier de verrouillage en position 2.

Réparation des pannes

Problème Cause possible Solution Le moteur ne démarre pas

Pas de tension secteur

Vérifier la protection par fusible

Câble de raccordement défectueux

Faire vérifier le câble (électricien spécia- lisé) z Appareil surchargé (le moteur est équipé d'un dis- joncteur de sécurité qui s'active automatiquement en cas de surcharge). z Le moteur peut être remis en marche qu'après une période de refroidissement (5 min. env.). Le moteur bourdonne mais ne démarre pas z Cylindre de rognage bloqué z Changer de sens de fonctionnement puis arrêter l'appareil et le nettoyer.

Condensateur défectueux

Remettre l'appareil à un atelier de répa- ration agréé WOLF-Garten. La matière à hacher n'est pas aspiré z Position de l'interrupteur incorrecte z Ajuster le sens de fonctionnement z Matière à hacher coincée dans l'entonnoir z Changer de sens de fonctionnement puis arrêter l'appareil et le nettoyer. z Matière à hacher trop molle ou trop humide z Pousser avec une branche pour faciliter le hachage

Cylindre de rognage usé

Régler l'outil de coupe La matière à hacher n'est pas correctement section- née

Réglage de la plaque d'affilage insuffisant.

Régler l'outil de coupe Au moindre doute, consulter un atelier de service WOLF-Garten.Attention : Avant d'entreprendre un contrôle ou une tâche sur les lames, mettre l'appareil hors tension et débrancher la fiche secteur.17
