BRUKSANVISNING SDL 2500 EVO Wolf Garten

1 Pafyllningstratt
2 Omkopplare for rotationsriktni
3 Aterställningsknapp/
överbelastningskydd
4 Strömbrystare
5 Elkontakt
6 Installningsknapp for skarverk
7 Behallare

CS

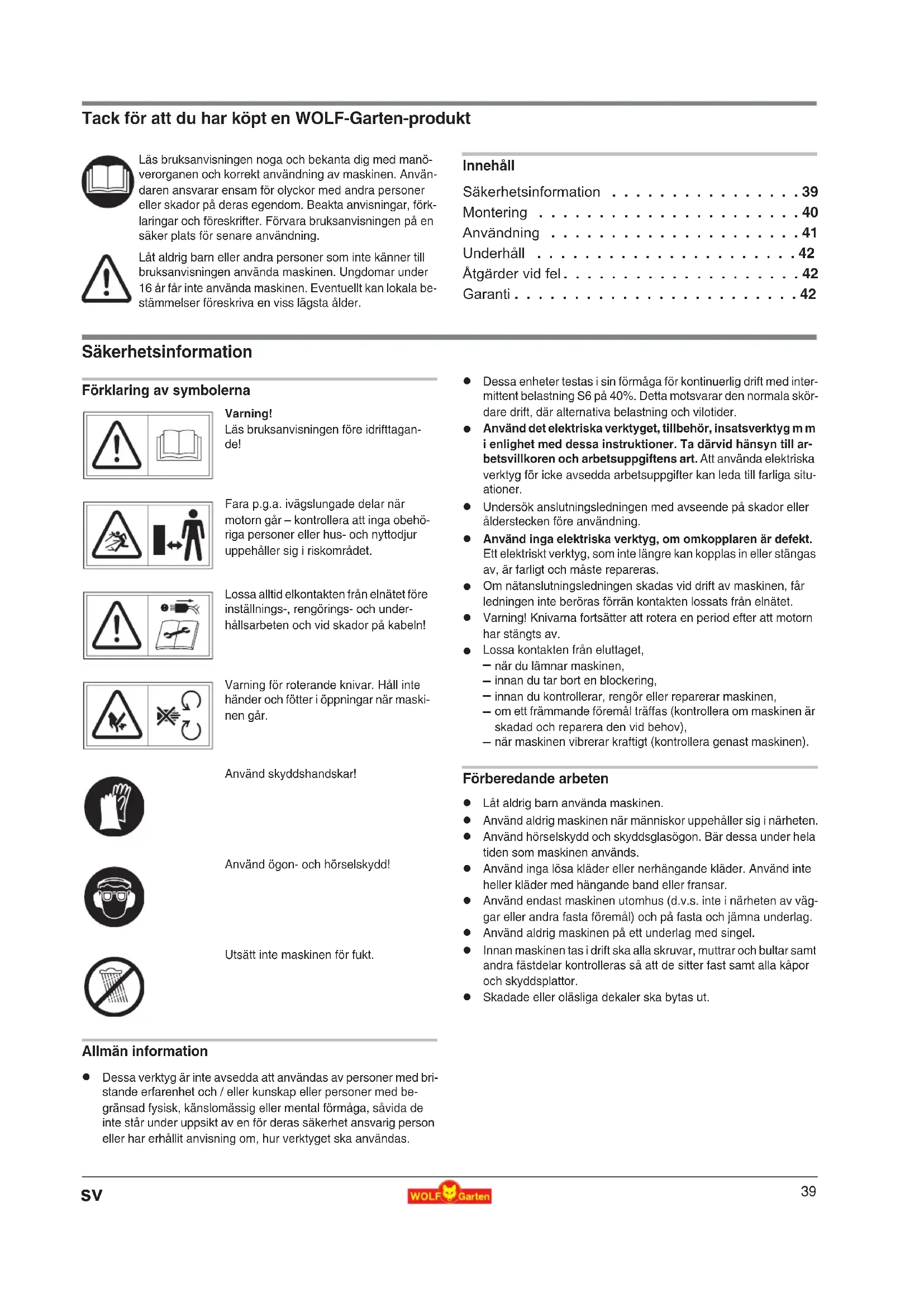

Tack for att du har kocht en WOLF-Garten-produkt

Las bruksanvisingen noga och bekanta dig med manöverorganen och korrekt användning av maskinen. Användaren ansvarar ensam for olyckor med andere personer eller skador på deras egendom. Beakta anvisningar, förk-laringar och foreskrifter. Förvara bruksanvisingen på en saker plats for senare användning.

Låt aldrig barn eller andra personer som inte känner till brauksanvisingen använda maskinen. Ungdomar under 16år far inte använda maskinen. Eventuellt kan lokala bestammelser foreskriva en viss lagsta alder.

Inneháll

Sakerhetsinformation 39

Montering 40

Anvandning 41

Underhäll 42

Atgardenvidfel. 42

Garanti 42

Sakerhetsinformation

Förklaring av symbolerna

Varning!

Las braksanvisingen fore idrifttagande!

Fara p.g.a. ivaglungade delar narnotorn gär -kontrollera att inga obehoriga personer uller hus- och nyttodjuruppehaller sig i riskomrdet.

Lossa alltid elkontakten fran elnatet fore installnings-, rengorings- och underhallsarbeten och vid skador på kabeln!

Varning for roterande knivar. Hall inte hander och fotter i oppningar nar maskinen gar.

Använd skyddshandskar!

Använd ögon- och hörskelskydd!

Utsatt inte maskinen for fukt.

Allman information

Dessa verktyg ar inte avsedda att anvandas av personer med bri-stande erfarenhet och / aller kunskap erller personer med be-gransad fysisk, kanskomassig ell mental formaga, savida de inte star under uppsikt av en for deras sakerhet ansvarig person. er har erhallit anvisning om, hur verktyget ska anvandas.

• Dessa enheter testas i sin fornäga für kontinuereg drift med intermittent belastning S6 på 40%. Detta motsvarar den normala skör-dare drift,)där alternatively belastning och vilotider.
• Använd det elektriska verktyget, tillbehör, insatsverktyg m m i enlighet med dessa instruktioner. Ta darvid hänsyn till arbetsvillkoren och arbetsuppgiftens art. Att använda elektriska verktyg for icke avsedda arbetsuppifter kan leda till fariga situationer.
• Undersök anslutningsledningen med avseende på skador eller alderstecken före användning.
• Använd inga elektriska verktyg, om omkopplaren ar defekt. Ett elektriskt verktyg, som inte langre kan koplas in ull stängas av, ar farligt och maste repareras.
• Om nātanslutningsledningen skadas vid drift av maskinen, fär ledningen inte beröras forrän kontakten lossats frän elnätet.
• Varning! Knivarna fortsetter att rotera en period after att motorn har stangts av.
• Lossa kontakten—from eluttaget, — när du lämnar maskinen,
• innan du tar bort en blockering,
• innan du kontrollerar, rengör aller reparerar maskinen,
• om ett främande foremal traffas (kontrollera om maskinen ar skadad och reparera den vid behov),
• nar maskinen vibrar kraftigt (kontrollera genast maskinen).

Forberedande arbeten

Laladrig barn anvanda maskinen.
Anvand aldrig maskinen nar manniskor uppehaller sig i narheten.
- Använd hörskelskydd och skyddsglasögon. Bär dessa under helatiden som maskinen används.
- Använd inga löska kläder eller nerhängande kläder. Använd inte heller kläder med höngande band eller fransar.
Anvand endast maskinen utomhus (d.v.s. inte i narheten av vaggar aller andra fasta foremal) och pa fasta och jämna underlag.
Anvand aldrig maskinen paett underlag med singel.
- Innan maskinen tasi drift skala alla skruvar, mutrar och bultar somt andra faskdar kontrolleras sa att de sitter fast samt alla kapor och skyddsplattor.
- Skadade aller olasiga dekaler ske bytas ut.

Kabel

Varning! Elektriska stötar p.g.a. kabelskada

När kabeln ar genomskuren eller skadad på annat satt funge- rar inte alltid sakringen.

• Rör inte kabeln innan du har dragit ut stickkontakten fran vagguttaget.
• En skadad kabel mäste bytas ut. Det ar forbjudet att repa-rera kabeln med isoleringsband.

Endast facpersonal fár utfora reparationer paskabeln.
Lát den inte ligga emot kanter, spetsar eller vassa foremål.
- Klam inte kabeln i dorrar erller fonster.
Kopplingsanordninger far inte tas bortller forbikopplas.
Anvend endast forlangningssladdar som ar minst like kraftiga som en gummislang av typ: HO 7 RNF, minimum diameter 3 × 1 , 5 ~m langd: max. 25 ~m .
- Kabeln skara varaspolsaker.
- Kabeln fär inte användas for feländamål, till exempl for attbara eller hänga upp verktyget aller for att dra ut stickproppen ur eluttaget. Häll kabeln borta frän varme, olja, vassa kanter och rörliga apparatdelar. Skadade eller tilltrasslade kablar ökar risken for elektriska stötar.

Hantering

• Häll arbetsplatsen ren och med god belysning. Oordning eller dialig belysning på arbetsområdet kan medfora olycksfall.
  Använd det elektriska verktyget inte i ompivningar, dar det finns explosionsrisk, brännbara vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor, som kan anteanda damm aller angor.
• Var uppmärksam på, vad du gör, och använd sunt fornuft vid arbeten med elektriska verktyg. Använd inga elektriska verktyg, om du ar trött aller stär under inflytande av droger, alko-hol eller mediciner. Ettenda ögonblick av oaktsamhet vid användning av ett elektriskt verktyg kan leda till allvarliga personskador.
• Kontrollera innan maskinen startas att pafyllningstratten ar tom.
• Häll huvudet och kroppen på att säkert avständ frän pafyllningsöppningen.
  For inte in händer, andra kroppsdelar och kläder i pafyllningstraten, utloppskanalen eller i narheten av andra rörliga delar.

• Var noga med att hälla balansen och stå alltid stabil.

• Strack dig inte framåt. Stå aldrig högre an maskinen dā material skä foras in.
  Sta aldrig i maskinens utloppszon da den tas i drift.

• Kontrollera alltid innan du För in material i maskinen att det inte innehälter metall, stenar, flaskor, burkar eller andra främnde föremål.

• Stäng genast av maskinen och lát den gär tills den stannar om främnde foremålkommen in i skärverktyget aller om maskinen genererar ovenliga ljud eller vibrationer. Lossa elkontakten och utfor foljande steg:

• Kontrollera om maskinen ar skadad

• Kontrollera att alla delar sitter fast och dra at dem vid behov

• Reparera ell er byt ut alla skadade delar (anvand endast originalreservdilar fran WOLF-Garten).

• Lat aldrig stora mangder bearbetat material samlas upp i utloppsomradyet. Materialet kan forsvara utloppet och leda till att materialet leds tillbaka upp genom pafyllningsoppningen.
  Stanna motorn och lossa elkontakten innan maskinen rengörns om den ar igensatt.

• Kontrolera att det inte finns avfall aller annat på motorn for att skydda motorn mot skador eller overhettning.
• Kontrollera att alla käpor och skydd ar pá plats och i gott skick.
  Transportera inte maskinen nar motorn gär.
• Stäng genast av motorn och lossa elkontakten nar du lämnar ar-betsplatsen.
  Luta inte maskinen nar motorn gär.

Underhäll och Förvaring

• Om maskinen ar avständg p.g.a. underhall, forvaring ell byte av tillbehör sca du alltid kontrollera att energikällan ar avständg och elkontakten ar lossad. Kontrollera att alla rörliga delar ar stillastäende. Lat maskinen svalna fore underhall, inställning, o.s.v.
  Tänk på vid underhäll av skärverktyget att det även kan rotera eter att motorn stängts av.

Avfallshantering

12 =

Släng aldrig elektriska apparater med hushållsavfallet. Lämna maskinen, tillbehören och forpackningen till den lokala Återvinningscentralen.

Montering

Se illustrationer: A B

Användning

Användningstider

Ta hansiyn till lokala bestammelser.
- Kontakta de lokala myndigheter for information om användnings-tider.

Anslutting till eluttag (230 volt, 50 Hz)

• Maskinen fär endast anslutas till eluttag som ar säkrade med en 16 A säkring (eller jordfelsbrytarem typ B).

Information: Jordfelsbrytare

Skyddusstrustningen skyddar mot svara skador vid beroring av skadade ledninger, isoleringsfel och i vissa fall även mot skador orsakade av skadade ledninger.

• Vi rekommenderar att maskinen endast kopplas till ett elut-tag som ar skyddat med en jordfelsbrytare med en restström på högst 30mA .
• Satser for aftermontering finns for aldre installationer. Tala med en elektriker.

Arbete med flismaskinen

Använd skyddshandskar och hörsksydd!

Sta alltid vid sidan av uller bakom maskinen vid arbete. Sta aldrig i utloppsoppningens omrade.
For aldrig in kroppsdelar i pafyllnings-ller utloppsoppningen.
- Kontrollera att det inte finns nagra materialrester i pafyllningsöppningen.
Stäng genast av maskinen och lat den stanna om det finns främande foremäl i pafyllningstratten aller om maskinen ger ifran sig ovenliga ljud eller vibrationner. Lossa elkontakten och utfor foljande punkter:

• Kontrollera maskinen och dra at losa delar.
• Byt ut skadade delar.
• Lat fackpersonal utfora reparationer pa maskinen.

Vilka material kan bearetas?

• Organiska avfall frän hem och trädgård t.ex. Häck- och träddelar, überblommade blommor, köksavfall

Vilka material kan inte bearetas?

• Glas, metalldilar, plast, plastpäsar, stenar, tygavfall, rotter med jordrester, mat-, fisk- och kottavfall

Till- och frankoppling

Tryck pa den grona knappen (3) for att tillkoppla maskinen
Tryck pa den roda knappen 4) for att frankoppla maskinen

Maskinen har en skyddsbrytare som forhindrar att den tillkopplas automatiskt after strömavbrott.

Overbelastningsskydd

i Om maskinen overbelastas (t.ex. sa att knivarna blockeras) kan maskinen stoppas inom nagra sekunder. For att skydda motorn mot skador sikls maskinen automatiskt fran elnatet av overbelastningskyddet.

Vänta minst en minut med att ta maskinen i drift. Tryck Först på Återställningsknappen (2) och sedan på strömbrytaire-nen. Rengör uppsamlingstratten om motorn inte startar (se Underhäll).

Omkopplare for rotationsriktning C (1)

Använd omkopplaren für rotationsriktning für att lossa material som har fastnat.

Lage (a)

Knivarna drar in materialet som sca bearetas.

Lage (b)

Knivarna rör sig baktänges och lossar material som har fastnat.

1. Omkopplare for rotationsriktning i lage (b).

2. Tryck in knappen (3).

Omkopplaren for rotationsriktning kan endast anecdas nar maskinen ar avstangd.

Särskild information om bearbeting

• Bearbeta stammar, grenar och tradelar direkt after att de har tagits ner (detta material blir mycket hart om det torkar ut, max. grund diameter som fär bearbetas sjunker härigenom).
  Ta bort sidoskotten pa stammar med mycket grenar.
• Bearbetning av tradgards-ller koksavfall med hog vattenhalt och som ar klibbigt (bearbeta sadant material omvaxlande med trabaserat material, for att undvika att maskinen blir igensatt).
• Lat inte for mycket material samlas i området vid utloppssoppinen. Detta kan leda till att flismaterial sätter igen utloppskanalen. Detta kan leda till att materialet stöts tillbaka genom pafyllningsoppinen.
• Beakta max. grund diameter for bearbetning fordin maskin.
• Knivverket drar in i principin in materialet själv.
• Undvik att overbelasta och blockera motom vid kraftigare grenar genom att dra tillbaka grenarna ofta.

Underhäll

Allmänt

Lossa alltid elkontakten fore underhalls- och rengöringsarben!

Tänk på vid unterhalb av skärverktyget att det även kan rotera after att motorn stängts av.

Använd skyddshandskar.

• Förvara maskinen på en torr plats som ar oåtkomlig for barn.

Allman rengöring

Lossa alltid elkontakten fore underhalls- och rengöringsarben!

• Behandla maskinen forsiktigt och rengör den regelbundet für att öka dess livslängd.
• Hall ventilationsöppningarna rena och fria frän damm.
• Använd endast en varm och faktig trasa samt en mjuk borste vid rengöring av maskinen.
• Lat aldrig maskinen bl blot och spruta aldrig vatten over den.

Inställning av knivverket D

Knivverket ar install fran fabrik och behöver intestallas in fore forsta driftstarten.

1. Sla pã maskinen.
2. Vrid inställningsknappen medurs tills slipljud hors och finala aluminiumspan kommer ut ur utloppsschaktet (slitna stallen paskarplattan jamnas ut perfekt. Materialet som skabearbetas skars darefter batre).

Töm behällaren E

Lossa alltid elkontakten fore underhalls- och rengoringsarben!

Information Lasspaken har Funktionen av en sakringshallare, och maste vara i drift av anordningen i lage E (2) ar belagna. Om lasspaken fast ordentlich, maste denna och omkopplaren vara i apparaten eventuellt renas.

1. Skjut lasspaken till lage 1.
2. Uppsamlingsbehällaren helt fran ramen.
3. Töm uppsamlingsbehällaren.
4. Karl tills den stannar i ramen.
5. Skjut lasspaken till lage 2.

Atgarder vid fel

Problem Möjlig orsak Åtgård
Motorn startar inte	Nätspänning saknas	Kontrolera säkringen
	Anslutningskabel defekt	Kontrolera kabeln (elektriker)
	Maskinen überbelastad (motorn har en skyddsbryta- re och stängs av automatiskt vid überbelastning).	Motorn kan startas på nytt afteren ned- kylningspaus (ca 5 min.).
Motorn brummar, men star- tar inte	Skärvalsen blockerad	Äandra rotationsriktning. Stäng)derefter av maskinen och rengör den.
	Kondensator defekt	Lämna maskinen for reparation på en WOLF-Garten-verkstad.
Materialet som ska beare- tas dras inte in	Omkopplaren stär i fel Lage	Äandra rotationsriktning
	Materialiet har fastnat i/TRatten	Äandra rotationsriktning. Stäng)derefter av maskinen och rengör den.
	För mjuk eller blätt material	Skjut in materialet med en gren
	Skärvalsen ar sliten	Ställ in skärverket
Materialet ar)dalgit bearbetat	Efterskärningsplattan ar felaktigt inställd.	Ställ in skärverket.

Kontakta alltid en WOLF-Garten-serviceverkstad vid oklarheter.

Varning: Stäng alltid av maskinen fore kontroller erler arbete pa knivarna. Lossa även elkontakten.

Garanti

For varje land gäller vår representants garantivillkor. Eventuella fel pa maskinen repareras kostnadsfritt under garantitiden sávida orsaken ar material- eller tilverkningsfel. Kontakta äterförsäljaren eller vår representant vid garantifall.
