GEBRUIKSAANWIJZING SDL 2500 EVO Wolf Garten

Originele gebruiksaanwijzing - nl 23

1 Vultrechter
2 Draairichtingsschakelaar
3 Terugstelknop / Overbelastingsbeveilig
4 Aan/Uitschakelaar
5 Apparaatstekker
6 Instelknop hakselaar
7 Opvangbox

da

1 Ifyldningstragt
2 Rotationsretningsomskifter
3 Resetknap / overbelastningssikring
4 Taend-/sluk-kontakt
5 N e t s t i k
6 Indstillingsknap knife
7 Container

fi

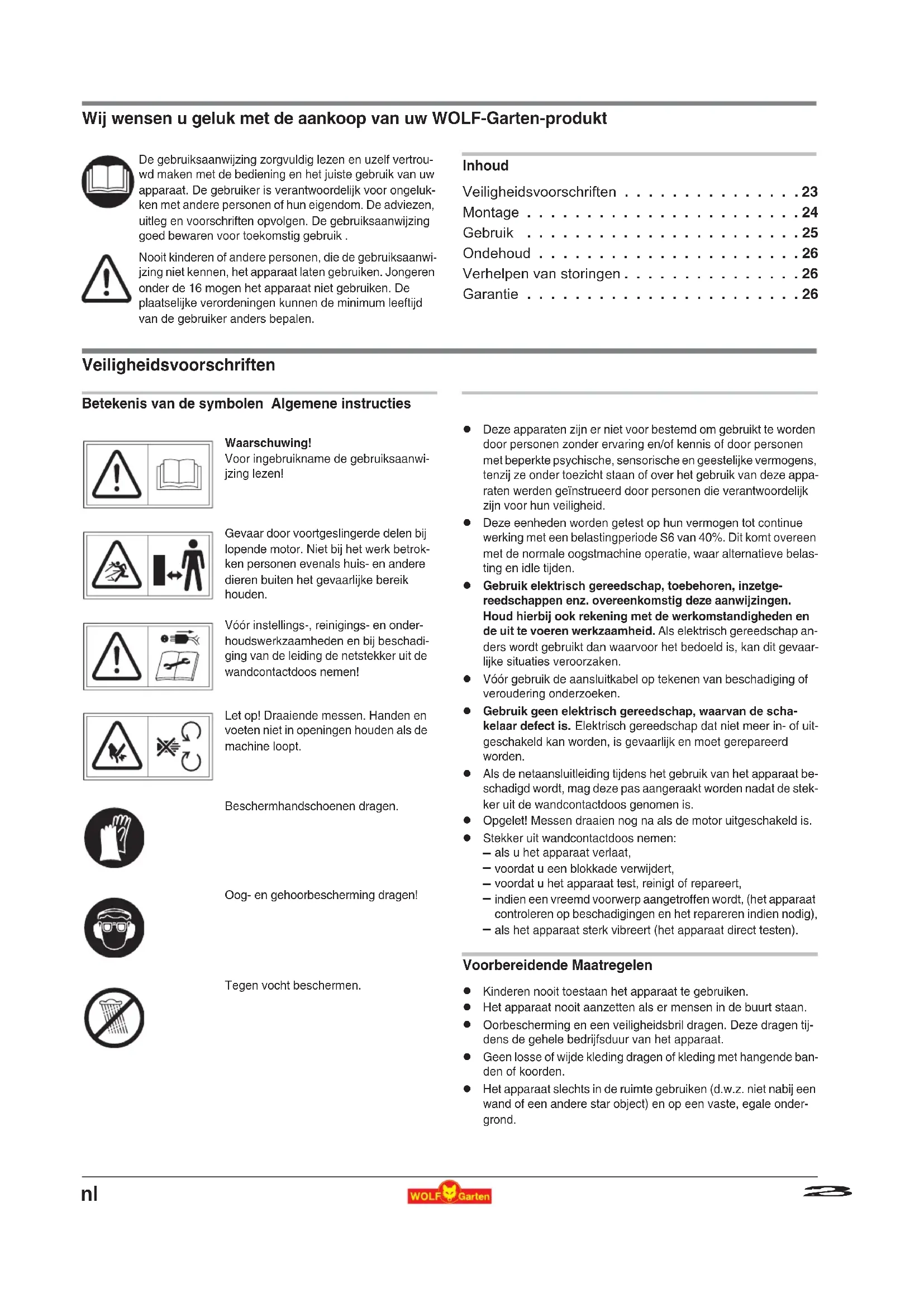

Wij wensen u geluk met de aankoop van uw WOLF-Garten-produkt

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd makeen met de bediening en het juiste gebruik van uw apparaat. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom. De adviezen, uitleg en voorschriften opvolgen. De gebruiksaanwijzing goed bewaren voor toekomstig gebruik.

Nooit kinderen of andere Personen, die de gebruiksaaanwijzning Niet kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen konnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Veiligheidsvoorschriften 23

Montage 24

Gebruik 25

Ondehoud 26

Verhelpen van storingen. 26

Garantie 26

Veiligheidsvoorschriften

Betekenis van de symbolen Algemene instructies

Waarschuwing!

Voor ingebruikname de gebruksaanwijzing lezen!

Gevaar door voortgeslingerde delen bij lopende motor. Niet bij het werk betrokken personen evenals huis- en andere dieren buiten het gevaartijke bereik houden.

Vór instellings-, reinigings- en onderhoudswerkzaamheden en bij beschadiging van de leiding de netstekker uit de wandcontactdoos nemen!

Let op! Draaiende messen. Handen en voeten Niet in openings honden als de machine loopt.

Beschemhandschoenen dragen.

Oog- en gehoorbescherming dragen!

Tegen�回t beschemen.

• Deze apparaten zich er nicht voor bestemd om gebruikt te worden door Personen zonder ervaring en/of kennis of door personen met beperkte psychische, sensorische en geestelijkke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geinstruendum door Personen die verantwoordelijk hij zich voor hun veiligheid.
• Deze eenheden worden getest op hun vermogen tot continue werking met een belastingperiode S6 van 40% . Dit komt overeen met de normale oogstmachine operatie, waar alternatiebelasting en idle tijden.
• Gebruik elektrisch gereedschap, toebehoren, inzeitgereedschappen enz. overeenkomstig deze aanwijzingen. Houd hierbij ook rekening met de werkomstandigheden en de uit te voeren werkzaamheid. Als elektrisch gereedschap anders worden gebruikt dan waaroor het bedoeld is, kan dit gevaarlijke situatiesveroorzaken.
• Vór gelebruik de aansluitkabel op tekenen van beschadiging of veroudering onderzoeken.
• Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
• Als de netaansluitleidingijdens het gebruik van het apparaat beschadigd worden, mag deze pas aangeraakt worden nadat de steker uit de wandcontactdoos genomen is.
  Opgelet! Messen draaien nog na als de motor uitgeschakeld is.
  Stekkeruit wandcontactdoos nemen: -als u het apparaat verlaat, -voordat u een blokkade verwijdert, -voordat u het apparaat test,reinigt of repareert, -indien een vreemd voorwerp aangetroffen wordt,(het apparaat controeren op beschadigingen en het repareren indien nodig), -als het apparaat sterk vibreert (het apparaat direct testen).

Voorbereidende Maatregelen

• Kinderen nooit toestaan het apparaat te gebruiken.
• Het apparaat nooit aanzetten als er mensen in de buurt staan.
• Oorbescherming en een veiligheidsbril dragen. Deze dragen tijdens de gehele bedrijsduur van het apparaat.
• Geen losse of wijde kleding dragen of kleding met hangende banden of koorden.

• Het apparaat slechts in de ruimte gebruiken (d.w.z. zich nabij een wand of een andere star object) en op een vaste, egale ondergrond.

• Het apparaat Niet gebruiken op een geplaveide met grind bestrooid oppervlak.

• Vóor inbedrijstelling van het apparaat dient u te controlleren of alle schroeven, moeren en bouteen evenals ander bevestigings-materialiaal stevig vast zitten en of de dekplaten en beschemende delen op hunplaats zitten.
• Beschadigde of onleesbare stickers verrangen.

Kabel

Opgelet! Elektrische schok door kabelschade.

Wanner de kabel doergesneden of beschadigd is, slaan de zekering nicht altijd door.

• Raak de kabel Niet aan voordat de stekker uit het stopcontact gehaal is.

• Beschadigde kabel moet geheel worden verrangen. Het is verboden de kabel met isolatieband te repareren.

• Kabelreparaties slechts door de vakman lately uitvoeren.

• Niet over randen of spitse of scherpe voorwerpen lately schuren.
  Kabel Niet door kieren onder deur of venster lately klemmen.
  Schakelinrichtingen mogen nicht verwijderd of overbrugd worden.
• Gebruik enkel een verlengsnoer dat nicht nichtichter is dan een rubberen, type: HO 7 RNF, minimale dwarsdoorsnede 3 × 1.5 ~m / n length: max. 25 ~m .
• De kabels要去en spatwaterbestendig়n.
• Gebruik de kabel nooit voor een doeleinde waarvoordeze Niet bedoeld is; gebruik de kabel bijv. Niet om het apparaat te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherperanden of bewegende onderdelen. Door beschadigde of in de knoop geraakte kabels worden het risico van een elektrische schok verhoogd.

Hantering

• Zorg ervoor dat uw werkplek schoon en goed verlicht is. Een werkplek die Niet opgeruimd of Niet verlicht is kan ongelukkenveroorzaken.
• Gebruik het elektrisch gereedschap Niet in een explosiegevaarlijke omgeving, waar zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen produceren vonken, waardoor het stof of de dampen vlam konnen vatten.
  Wees behoedzaam, let op wat u doet en ga heel oplettend en zorgvuldig om met elektrisch gereedschap. Gebruik geen elektrisch gereedschap. als u moe bent of onder invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap ernstige verwondingen verroorzaken.
• Vór het starten van het apparaat controlleren of de vultrechter leeg is.

• Met uw hoofd en lichaam afstand houden tot de vulopening.

• Handen, andere lichaamsdelen en kleding nicht in de vultrechter, het uitwerpkanaal of in de nabijheid van andere bewegende delen brengen.

• Behoudt steeds uw evenwicht en zorg dat u vast staat.
  U moet uzelf Niet maar voren strekken. Bij het inwerpen van materiaal nooit hoger dan het apparaat staan.
  Bij aanzetten van apparaat dient u zich steeds buiten de uitwerpzone te bevinden.
  Bij inwerpen van materiaal opletten dat er geen metaal, stenen, flessen, of blinkken:tussen zitten.

• Indien vreeimde voorwerpenterechtkomen in het apparaat, of indien het apparaat vreeimde geluiden maakt, of ongewone vibrations vertoont, de motor direct uitschakenen en het apparaat lately uitlopen. De netstekkeruit wandcontactdoos nemen en de volgende stappen uitvoeren:

• Apparaat controlleren of er beschadigingen zichn

• Controlleren of de delen goed vast zitten en deze natrekken indien nodig

• Dergelijke beschadigde onderdelen direct latent repareren of verrangen (slechts originele WOLF-Garten-onderdelen gebruiken).

• Het verwerkte materiaal zich nicht latent ophopen bij de uitwerp-opening. Dit kan de correcte afvoer belemmeren en tot terugslag van het materiaal door de uitwerp-opening leiden.

• Als het apparaat verstopt is, de motor uitzetten en de netstekkeruit wandcontactdoos nemen alvorens met de reiniging te beginnen.
• Let op, dat de motor vrij van afval en dergelijkke blijf om de motoren tegen schade of oververhitting te beschermen.
• Let op, dat alle dekplaten en randen op hun plaats zitten en in goede toestand verkeren.
• Het apparaatietnemetlopende motorverplaatsen.
• De motor uitschaken zodia u de werkplek verlaat en de netstekkeruit de wandcontactdoos nemen.
• Het apparaat Niet met lopende motor kantelen.

Onderhoud en opslag

• Als het apparaat wegens onderhoud, opslag of uitwisseling van een accessoire uitgeschakeld worden, zorgt u er dan voor dat de energiebron worden uitgeschakeld en dat de netstekkeruit de wandcontactdoos genomen is. Zorg dat alle beweeglijke delen stilstaan. Het apparaat voor onderhoud, verandering, e.d. eerst lately afkoelen.
  Bij onderhoud van de messen moet men bedeken dat het apparaat nog kan lopen zichs indien de motor is uitgeschakeld.

Afvoer

Elektrische apparaten horen nicht thuis in het huishoudelijk afval. Apparaat, toebehoren en verpakking voor hergebruik aanbieten.

Montage

Zie afbeeldingen A B

Gebruik

Gebruikstijden

• De regionale voorschriften inucht nemen.
• U kunt de gebruikstijden opvragen bij uwplaatselijke verorderningsinstantie.

Aansluten op de wandcontactdoos (230 Volt, 50 Hz)

• Het apparata slechts aansluiten op een wandcontactdoos die met een trage 16 A zekering (of 16A zekeringautomaat) beveiligd is.

Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschermen gegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige gevallen ook bij beschadigingen aan spanningvoerende kabels.

We adviseren dat het apparaat slechts aangesloten worden op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van Nieteer dan 30mA
- Vervangende onderdelen zijn verkrijgbaar voor oude instalations. Raadpleeg een elekticien.

Werken met de Hakselaar

Beschermhandschoenen en oorbescherming dragen!

• U dient een werkpositie in te nemen die zich opzij van, of darüber, het apparaat bevindt. Nooit binnen het bereik van de uitwerpopening staan.
• Nooit in de vul- ofuitwerpopening grijpen.
• Voor het inschakelen van het apparaat controeren dat er geen hakselresten in de vultrechter zitten.

• Indien er vreeinde voorwerpen in de vultrechter komen of als het apparaat vreeinde geluiden maakt of uitzonderlijk gaat trillen, het apparaat kort uitschakelen en tot stilstand latent komen. Netstekeruit wandcontactdoos nemen en de volgende punten doormen:

• Het apparaat controlleren en de loszittende delen vast zetten.

• Beschadigde onderdelen verrangen.

• Reparaties aan het apparaat alsijd door een vakbekwame werkplaats lately uitvoeren.

Watumaghakselen?

Organisch afval uituis en tuin, bijv. snoeiafval van heggen en bloemen en keukenafval.

Wat u Niet mag hakselen?

• Glas, metaaldelen, plastics, plastic zakken, stenen, stofafval, wortelen met aarde, etens-, vis- en vleesafval.

Aan-/Uitschakelen

Voor het inschakelen op de groene knop drukken C (3)
Voor het uitschakelen op de rode knop drukken C (4)

De machine beschikt over een beschemde schakelaar ter verhindering van ongewild inschakelen na een stroomuitval.

Overbelasten van het apparaat (bijv. tot het blokkeren van het hakselen) kan na een paur seconden tot stilstand van het apparaat leiden. Om de motor gegen schade te behoeden worden het apparaat automatisch door de overbelastingsbeveiliging van het net geschieren.

• Minstens een minuut wachten bij het opnieuw inbedrijstellen voordat u eerst de herstelknop (2) en dan de Aan/Uit (EIN-/AUS) schakelaar indrukt. Als de motor nicht start, eerst de opvangtrechter reinigen (zie onderhoud).

Draairichtingsschakelaar C (1)

De draairichtingsschakelaar maakt het möglichk om beklemd geraakt materiaal wee vrij te krijgen.

Stand (a)

De hakselaar trekt het te hakselen materiaal waar binnen.

Stand (b)

De wals draait achefterwaarts en maakt het vastgeklemde materiaal, vier vrij.

1. Draairichtingsschakelaar op stand (b).

2. Groene knop (3) indrukken en ingedrukt honden.

i De draairrichtingsschakelaar kan alleen bijuitgeschakeld apparaat gebruikt worden.

Bijzondere tips voor het hakselen

• Takken, twijgen e.d. kort na het afsnijden verhakselen (dit hakselmaterialaal worden bij het uitdrogen zeer hard. Daardoor verminder de maximaal verwerkbare takdiameter).
  Zijtakken verwijderen bij sterk vertakte takken.
• Verwerking van sterk waterhoudende, tot verkleven aanleiding gemvende tuin- of keukenafval vermijden (deze afwisselend met houtachtig hakselmaterialaal verkleinen om verstopping van het apparaat te voorkomen).
• Het hakselmateriaal in het bereik van de uitwerpopening Niet te hoog lately komen. Dit kan tot gevolg hebben dat reeds gehakseld materiaaal het uitwerpkanaal blokkeert. Daardoor kan een terugslag van het materiaal door de invulopening veroorzaakt worden.
• Let op, dat de voor uw apparaat geldende maximale takdiameter worden aangehonden.
• De draaiende messen trekken het hakselmateriaal zoveel mogelijk zichstandig maar binnen.
• Overbelasting en blokkering van de motor bij sterke takken voorkomen door de takken regelmatig'erug te trekken.

Ondehoud

Algemeen

Vór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen! Bij onderhoud aan de draaiende messen opletten dat.Deze nog+kunnen draaien als de motor aluitgeschakeld is. Beschermhandschoenen dragen.

• Het apparaat steeds op een droge plek opslaan waar kinderen geen toegang hebben.

Reiniging Algemeen

Vór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen!

• Het apparaat zorgvuldig behandelen en regelmatig reinigen om de levensduur te vergroten.
• De luchtspleet schoon en stofvrij honden.
• Voor het reinigen van het apparaat uitsluitend een warme vochtige doek en een zachtte borstel gebruiken.
• Het apparaat Niet nat latent worden of met water besproeien.

Instellen van het snijmechanisme D

Het snijmechanisme is door de fabriek afgesteld en hoeft bij de eerste inbedrijfstelling Niet ingesteld te worden.

1. Apparaat inschakelen.
2. Stelknop met de klok mee draaien, tot schuurrende geluiden hoorbaar zich en fijne aluminium splinters uit het uitwerpkanaal vallen (Versletenplaatsen aan de snijplaat worden optimaal afgesleten. Het hakselmaterial waartd weer beter doorsneden).

Legen van opvangbox E

Vór alle onderhouds- en reinigingswerkzaamheden de netstekker uit de wandcontactdoos halen!

Opmerking

De vergrendeling dient als veiligheidsschakelaar. 2) Als de vergrendelinghendel Niet goed klikt, moet deze en ook de veiligheidsschakelaar gereinigd worden.

1. Veiligheidschakelaar ontgrendelen, hendel in stand 1
2. Opvangbox volledig uit het frame halen
3. Leeg de opvangbox
4. Opvangbox helemaal terug in het frame schuiven
5. Veiligheidschakelaar vergrendelen, hendel in stand 2

Verhelpen van storingen

Probleem Mogelijk oorzaak Oplossing
Motor start nicht	● Netspanning ontbreekt	● Zekering controleren
	● Ansluitkabel defect	● Kabel latent controleren (Elektrotechnischvakman)
	●Apparaat overbelast (de motor heeft een beveiliginge die automatisch zelfstandig uitschakelt wonneer overbelasting plaatsvindt).	●De motor kan na een afkoelingsperiode (ca. 5 min.) weezer worden ingeschakeld.
Motor bromt maar start nicht	● Schnijwals blokkeert	● Draairichting omwissenlen, daarna appa-raat uitschakelen en reinigen.
	● Condensator defect	● Apparaat aan WOLF-Garten-klanten-dienst werkplaats gezven.
Hakselmateriaaal worden nichtণaar binnen getrokken	● Schakelaarstand verkeerd	● Draairichting aanpassen
	● Hakselmateriaal zit klem in trechter	● Draairichting omwissenlen, daarna appa-raat uitschakelen en reinigen.
	● Te zicht of te nat hakselmateriaal	● Met een tak naschuiven en doorhakse-len
	● Slijtage aan de snijwals	● Schneiwalsmechanisme instellen
Hakselmateriaal worden nicht发展格局 gehaksield	● Nasijdplaat Niet correct ingesteld.	● Schneiwalsmechanisme instellen

Bij twijfelgeval aktijd een WOLF-Garten Serviceworkplaats opzoeken.

Let op! Apparaat voor elke test, of voor werk aan de messen uitzetten en de netstekker uit wandcontactdoos nemen.

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgegeben. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een material- of produktie

fout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermiin contact op met uw leverancier of de dichtstbijzijnde vestiging.
