GEBRUIKSAANWIJZING SDE 2100 Wolf Garten

Gebruiksaanwijzing 24

1 Knop
2 Vultrechter
3 Terugstelknop / Overbelastingsbeveiliging
4 Aan/Uitschakelaar
5 Apparaatstekker
6 Opvangzak

DK

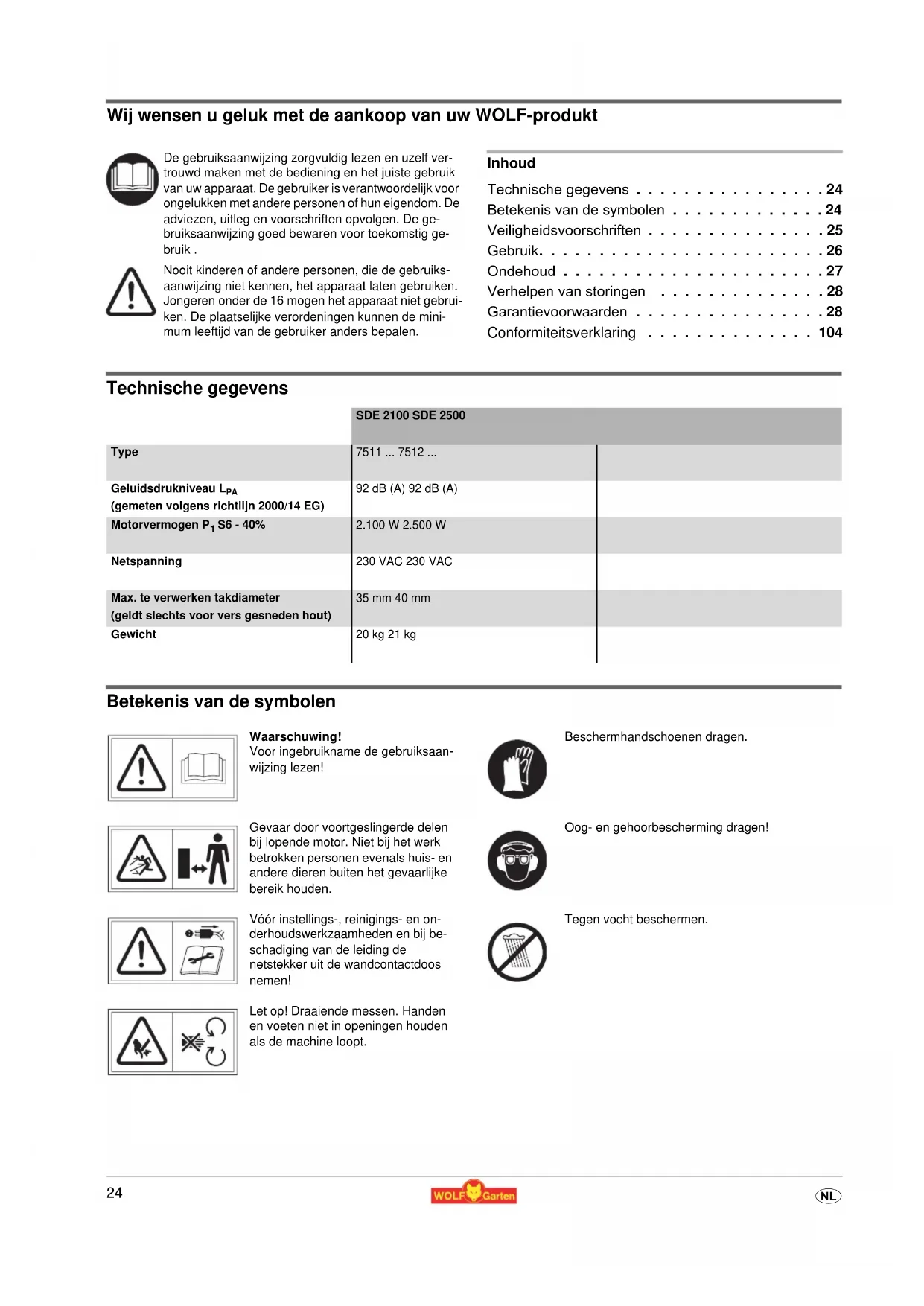

Wij wensen u geluk met de aankoop van uw WOLF-produkt

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd maken met de bediening en het juiste gebruik van uw apparaat. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom. De adviezen, uitleg en voorschriften opvolgen. De gebruiksaanwijzing goed bewaren voor toekomstig gebruik.

Nooit kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat laten gebruiken. Jongeren onder de 16 mogen het apparaat niet gebruiken. De plaatselijke verordeningen kunnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen .....24

Veiligheidsvoorschriften .....25

Gebruik. 26

Ondehoud 27

Verhelpen van storingen 28

Garantievoorwaarden 28

Conformiteitsverklaring 104

Technische gegevens

	SDE 2100 SDE 2500
Type	7511 ... 7512 ...
Geluidsdrukniveau L_PA (gemeten volgens richtlijn 2000/14 EG)	92 dB (A) 92 dB (A)
Motorvermogen P_1 S6 - 40%	2.100 W 2.500 W
Netspanning	230 VAC 230 VAC
Max. te verwerken takdiameter(geldt slechts voor vers gesneden hout)	35 mm 40 mm
Gewicht	20 kg 21 kg

Betekenis van de symbolen

Waarschuwing!

Voor ingebruikname de gebruiksaanwijzing lezen!

Beschermhandschoenen dragen.

Gevaar door voortgeslingerde delen bij lopende motor. Niet bij het werk betrokken personen evenals huis- en andere dieren buiten het gevaarlijke bereik houden.

Oog- en gehoorbescherming dragen!

Vóór instellings-, reinigings- en onderhoudswerkzaamheden en bij beschadiging van de leiding de netstekker uit de wandcontactdoos nemen!

Tegen vocht beschermen.

Let op! Draaiende messen. Handen en voeten niet in openingen houden als de machine loopt.

Veiligheidsvoorschriften

Algemene instructies

• Vóór gebruik de aansluitkabel op tekenen van beschadiging of veroudering onderzoeken.
• Als de netaansluitleiding tijdens het gebruik van het apparaat beschadigd wordt, mag deze pas aangeraakt worden nadat de stekker uit de wandcontactdoos genomen is.
• Opgelet! Messen draaien nog na als de motor uitgeschakeld is.
• Stekker uit wandcontactdoos nemen:
• als u het apparaat verlaat,
• voordat u een blokkade verwijdert,
• voordat u het apparaat test, reinigt of repareert,
  — indien een vreemd voorwerp aangetroffen wordt, (het apparaat controleren op beschadigingen en het repareren indien nodig),
• als het apparaat sterk vibreert (het apparaat direct testen).

Voorbereidende Maatregelen

• Kinderen nooit toestaan het apparaat te gebruiken.
• Het apparaat nooit aanzetten als er mensen in de buurt staan.
• Oorbescherming en een veiligheidsbril dragen. Deze dragen tijdens de gehele bedrijfsduur van het apparaat.
• Geen losse of wijde kleding dragen of kleding met hangende banden of koorden.
• Het apparaat slechts in de ruimte gebruiken (d.w.z. niet nabij een wand of een andere star object) en op een vaste, egale ondergrond.
• Het apparaat niet gebruiken op een geplaveide met grind bestrooid oppervlak.
• Vóór inbedrijfstelling van het apparaat dient u te controleren of alle schroeven, moeren en bouten evenals ander bevestigingsmateriaal stevig vast zitten en of de dekplaten en beschermende delen op hun plaats zitten.
• Beschadigde of onleesbare stickers vervangen.

Kabel

Opgelet! Elektrische schok door kabelschade.

Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering niet altijd door.

• Raak de kabel niet aan voordat de stekker uit het stopcontact gehaald is.

• Beschadigde kabel moet geheel worden vervangen. Het is verboden de kabel met isolatieband te repareren.

• Kabelreparaties slechts door de vakman laten uitvoeren.

• Niet over randen of spitse of scherpe voorwerpen laten schuren.
• Kabel niet door kieren onder deur of venster laten klemmen.
• Schakelinrichtingen mogen niet verwijderd of overbrugd worden.
• Gebruik enkel een verlengsnoer dat niet niet lichter is dan een rubberen, type: HO 7 RNF, minimale dwarsdoorsnede 3 x 1 . 5 m ^2 in lengte: max. 25 m.
• De kabels moeten spatwaterbestendig zijn.

Hantering

• Vóór het starten van het apparaat controleren of de vultrechter leeg is.

• Met uw hoofd en lichaam afstand houden tot de vulopening.

• Handen, andere lichaamsdelen en kleding niet in de vultrechter, het uitwerpkanaal of in de nabijheid van andere bewegende delen brengen.
  ● Behoudt steeds uw evenwicht en zorg dat u vast staat.

• U moet uzelf niet naar voren strekken. Bij het inwerpen van materiaal nooit hoger dan het apparaat staan.
• Bij aanzetten van apparaat dient u zich steeds buiten de uitwerpzone te bevinden.
• Bij inwerpen van materiaal opletten dat er geen metaal, stenen, flessen, of blikken tussen zitten.
• Indien vreemde voorwerpen terechtkomen in het apparaat, of indien het apparaat vreemde geluiden maakt, of ongewone vibraties vertoont, de motor direct uitschakelen en het apparaat laten uitlopen. De netstekker uit wandcontactdoos nemen en de volgende stappen uitvoeren:
• Apparaat controleren of er beschadigingen zijn
• Controleren of de delen goed vast zitten en deze natrekken indien nodig
• Dergelijke beschadigde onderdelen direct laten repareren of vervangen (slechts originele WOLF-onderdelen gebruiken).
• Het verwerkte materiaal zich niet laten ophopen bij de uitwerp-opening. Dit kan de correcte afvoer belemmeren en tot terugslag van het materiaal door de uitwerp-opening leiden.
• Als het apparaat verstopt is, de motor uitzetten en de netstekker uit wandcontactdoos nemen alvorens met de reiniging te beginnen.
• Let op, dat de motor vrij van afval en dergelijke blijft om de motor tegen schade of oververhitting te beschermen.
• Let op, dat alle dekplaten en randen op hun plaats zitten en in goede toestand verkeren.
• Het apparaat niet met lopende motor verplaatsen.
• De motor uitschakelen zodra u de werkplek verlaat en de netstekker uit de wandcontactdoos nemen.
• Het apparaat niet met lopende motor kantelen.

Onderhoud en opslag

• Als het apparaat wegens onderhoud, opslag of uitwisseling van een accessoire uitgeschakeld wordt, zorgt u er dan voor dat de energiebron wordt uitgeschakeld en dat de netstekker uit de wandcontactdoos genomen is. Zorg dat alle beweeglijke delen stilstaan. Het apparaat vóór onderhoud, verandering, e.d. eerst laten afkoelen.

- Bij onderhoud van de messen moet men bedenken dat het apparaat nog kan lopen zelfs indien de motor is uitgeschakeld.

Afvoer

Elektrische apparaten horen niet thuis in het huishoudelijk afval. Apparaat, toebehoren en verpakking voor hergebruik aanbieden.

Gebruik

Gebruikstijden

• De regionale voorschriften in acht nemen.
• U kunt de gebruikstijden opvragen bij uw plaatselijke verordeningsinstantie.

Aansluiten op de wandcontactdoos (230 Volt, 50 Hz)

- Het apparaat slechts aansluiten op een wandcontactdoos die met een trage 16 A zekering (of 16A zekeringautomaat) beveiligd is.

Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschermen tegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige gevallen ook bij beschadigingen aan spanningvoerende kabels.

• We adviseren dat het apparaat slechts aangesloten wordt op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van niet meer dan 30 mA.
• Vervangende onderdelen zijn verkrijgbaar voor oude installaties. Raadpleeg een elekticiën.

Werken met de Hakselaar

Beschermhandschoenen en oorbescherming dragen!

• U dient een werkpositie in te nemen die zich opzij van, of achter, het apparaat bevindt. Nooit binnen het bereik van de uitwerpopening staan.
• Nooit in de vul- of uitwerpopening grijpen.
• Voor het inschakelen van het apparaat controleren dat er geen hakselresten in de vultrechter zitten.

• Indien er vreemde voorwerpen in de vultrechter komen of als het apparaat vreemde geluiden maakt of uitzonderlijk gaat trillen, het apparaat kort uitschakelen en tot stilstand laten komen. Netstekker uit wandcontactdoos nemen en de volgende punten doornemen:

• Het apparaat controleren en de loszittende delen vast zetten.
  — Beschadigde onderdelen vervangen.

• Reparaties aan het apparaat altijd door een vakbekwame werkplaats laten uitvoeren.

Wat u mag hakselen

- Organisch afval uit huis en tuin, bijv. snoeiafval van heggen en bloemen en keukenafval.

Wat u niet mag hakselen?

- Glas, metaaldelen, plastics, plastic zakken, stenen, stofafval, wortelen met aarde, etens-, vis- en vleesafval.

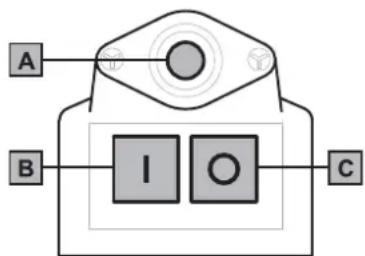

Aan-/Uitschakelen

• Voor het inschakelen op de groene knop drukken B
• Voor het uitschakelen op de rode knop drukken C

De machine beschikt over een beschermde schakelaar ter verhindering van ongewild inschakelen na een stroomuitval.

Beveiliging tegen overbelasting

Overbelasten van het apparaat (bijv. tot het blokkeren van het hakselen) kan na een paar seconden tot stilstand van het apparaat leiden. Om de motor tegen schade te behoeden wordt het apparaat automatisch door de overbelastingsbeveiliging van het net gescheiden.

- Minstens één minuut wachten bij het opnieuw inbedrijfstellen voordat u eerst de herstelknop. Aen dan de Aan/Uit (EIN-/AUS) schakelaar indrukt. Als de motor niet start, eerst de opvangtrechter reinigen (zie onderhoud).

Bijzondere tips voor het hakselen

• Takken, twijgen e.d. kort na het afsnijden verhakselen (dit hakselmateriaal wordt bij het uitdrogen zeer hard. Daardoor vermindert de maximaal verwerkbare takdiameter).
• Zijtakken verwijderen bij sterk vertakte takken.
• Verwerking van sterk waterhoudende, tot verkleven aanleiding gevende tuin- of keukenafval vermijden (deze afwisselend met houtachtig hakselmateriaal verkleinen om verstopping van het apparaat te voorkomen).
• Het hakselmateriaal in het bereik van de uitwerpopening niet te hoog laten komen. Dit kan tot gevolg hebben dat reeds gehakseld materiaal het uitwerpkanaal blokkeert. Daardoor kan een terugslag van het materiaal door de invulopening veroorzaakt worden.
• Let op, dat de voor uw apparaat geldende maximale takdiameter wordt aangehouden.
• De draaiende messen trekken het hakselmateriaal zoveel mogelijk zelfstandig naar binnen.
• Overbelasting en blokkering van de motor bij sterke takken voorkomen door de takken regelmatig terug te trekken.

Ondehoud

Algemeen

Vóór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen! Bij onderhoud aan de draaiende messen opletten dat deze nog kunnen draaien als de motor al uitgeschakeld is. Beschermhandschoenen dragen.

- Het apparaat steeds op een droge plek opslaan waar kinderen geen toegang hebben.

Reiniging Algemeen

Vóór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen!

• Het apparaat zorgvuldig behandelen en regelmatig reinigen om de levensduur te vergroten.
• De luchtspleet schoon en stofvrij houden.
• Voor het reinigen van het apparaat uitsluitend een warme vochtige doek en een zachte borstel gebruiken.
• Het apparaat niet nat laten worden of met water besproeien.

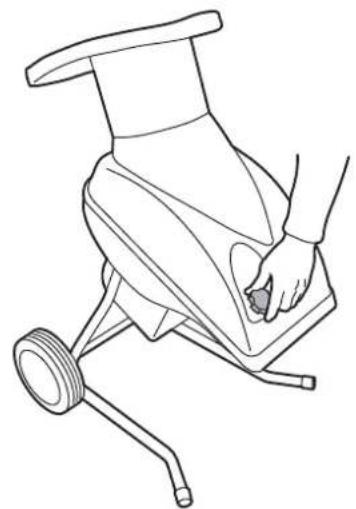

Reiniging van de opvangtrechter

Vóór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen!

1. De knop afschroeven en de behuizing naar boven openklappen D.
2. Het snij- en uitwerpgedeelte reinigen van alle voorwerpen die het snijmechanisme zouden kunnen blokkeren.
3. De behuizing opnieuw sluiten en de knop goed vastdraaien . D
4. Op de herstelknop drukken alvorens de Aan/Uit (EIN-/AUS) schakelaar in te drukken.

D

• De hakselaar heeft een veiligheidsvergrendeling aan het slot tussen de behuizing en de motorbehuizing.
• Voor het geval dat de behuizing niet correct de motorbehuizing afsluit, wordt de motor door de veiligheidsvergrendeling onderbroken.
• In zo'n situatie het volgende doen:
• De knop afschroeven en de behuizing naar boven openklappen D.
• De contactoppervlakken zorgvuldig reinigen.
• De behuizing opnieuw sluiten en de knop goed vastdraaien D.

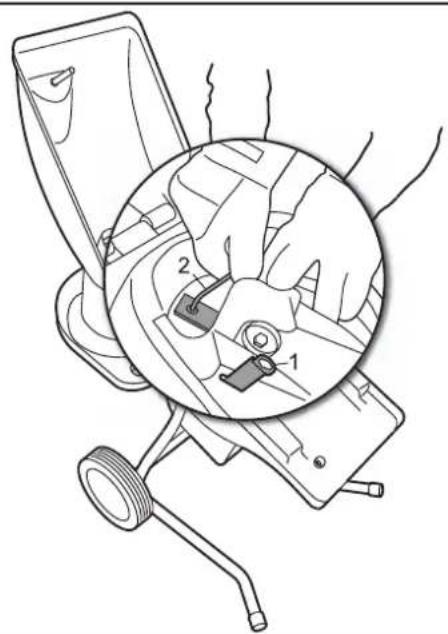

Messen vervangen D E

Vóór alle onderhouds- en reinigingsactiviteiten de netstekker uit de wandcontactdoos nemen! Bij onderhoud aan de draaiende messen opletten dat deze nog kunnen draaien als de motor al uitgeschakeld is. Uit veiligheidsoverwegingen het vervangen van de messen altijd door een vakbekwame werkplaats laten uitvoeren.

1. De knop afschroeven en de behuizing naar boven openklappen D.
2. Voor het vervangen van de messen, de zeskantsleutel E (1) door de sleuf op de bevestigingsplaat en door de afdekplaat steken.
3. De twee schroeven met de bijgeleverde imbussleutel losdraaien E (2), en de versleten messen uitnemen.
4. De nieuwe messen installeren en de schroeven weer vast draaien.

Na de vervanging de imbussleutel en de zeskantsleutel weer uitnemen.

1. De behuizing opnieuw sluiten en de knop goed vastdraaien D.

E

Verhelpen van storingen

Probleem Mogelijke oorzaak Oplossing
Motor start niet	Netspanning ontbreektAnsluitkabel defect	Zekering controlerenKabel laten controleren (Elektrotechnisch vakman)
Motor bromt maar start niet	Bovenste deel behuizing niet correct gesloten (Veiligheidsuitschakeling in werking)Messenmechanisme geblokkeerdCondensator defect	Bovenste deel behuizing correct sluiten en vastschroeven, eventuele verontreinigingen verwijderen.Apparaat uitschakelen, netstekker uit stopcontact nemen en apparaat van binnen reinigenApparaat aan WOLF-klantendienst werkplaats geven.
Motor start niet	Verlengkabel te lang of te gering van doorsnedeWandcontactdoos te ver van de aansluitleiding verwijderd.	Verlengkabel moet minstens 1,5 mm^2 zijn en maximaal 25 m lang. Bij langere kabels moet de diameter tenminste 2,5 mm^2 zijn.
Verminderde prestaties bij het hakselen	Messen botMessen vervangen

Bij twijfelgeval altijd een WOLF Servicewerkplaats opzoeken.
Let op!: Apparaat vóór elke test, of vóór werk aan de messen uitzetten en de netstekker uit wandcontactdoos nemen.

Garantievoorwaarden

Het door de verkoper ingevulde garantiebewijs of de kassabon s.v.p. zorgvuldig bewaren.

Voor een periode van 24 maanden na aankoopdatum biedt de firma WOLF-Garten een garantie die beantwoordt aan de geldende stand van de techniek en het doel/het toepassingsgebied. De rechten van de eindverbruikers worden door de volgende garantierichtlijnen niet beïnvloed.

Voorwaarden voor 2 jaar durende garantieaanspraak:

- Het apparaat uitsluitend voor privé gebruik toepassen.

Zakelijk gebruik of uitlening verkort de garantieperiode tot 12 maanden.

• Correcte behandeling en naleving van alle instructies in de gebruiksaanwijzing die een onderdeel van onze garantievoorwaarden is.
• Inachtneming van de voorgeschreven onderhoudsbeurten.
• Geen eigenmachtige verandering aan de constructie.

De garantieprestaties worden geleverd door onze geautoriseerde werkplaatsen of bij:

• Inbouw van originele WOLF onderdelen/toebehoren.
• Overleggen van het ingevulde garantiebewijs en/of kassabon.

De garantie heeft geen betrekking op de normale slijtage van de messen, mesbevestigingsdelen zoals aandrukrollen, tanden-riemen, wielen/banden, luchtfilter, bougies en bougiestekkers. Bij eigenmachtige reparatie komt automatisch onmiddellijk elke aanspraak op garantie te vervallen.

Defecten en gebreken die optreden ten gevolge van oorzaken die te herleiden zijn op materiaal- of fabricagefouten, worden uitsluitend door onze geautoriseerde werkplaatsen (de verkoper heeft het recht het defect te herstellen) bij u in de buurt hersteld of, indien deze dichterbij is, door de fabrikant. Aanspraken die uitgaan boven de genoemde garantie zijn uitgesloten. Er bestaat geen recht op een vervangende levering. Eventuele transportschade dient niet aan ons maar aan de desbetreffende transporteurs te worden gemeld aangezien anders de aanspraken op vervanging door deze ondernemingen verloren gaan.
