KÄYTTÖOHJE SDE 2800 EVO Wolf Garten

Alkuperäinen kayttöohjekirja 33

Originale driftsanvisingen 37

Originalbruksanvising 41

1 Tayttosuppilo
2 Nuppi
3 Palautusnuppi /
ylikuormitussuoja
4 Paalle-/Poiskytkin
5 Verkkopistoke
6 Astia

p!

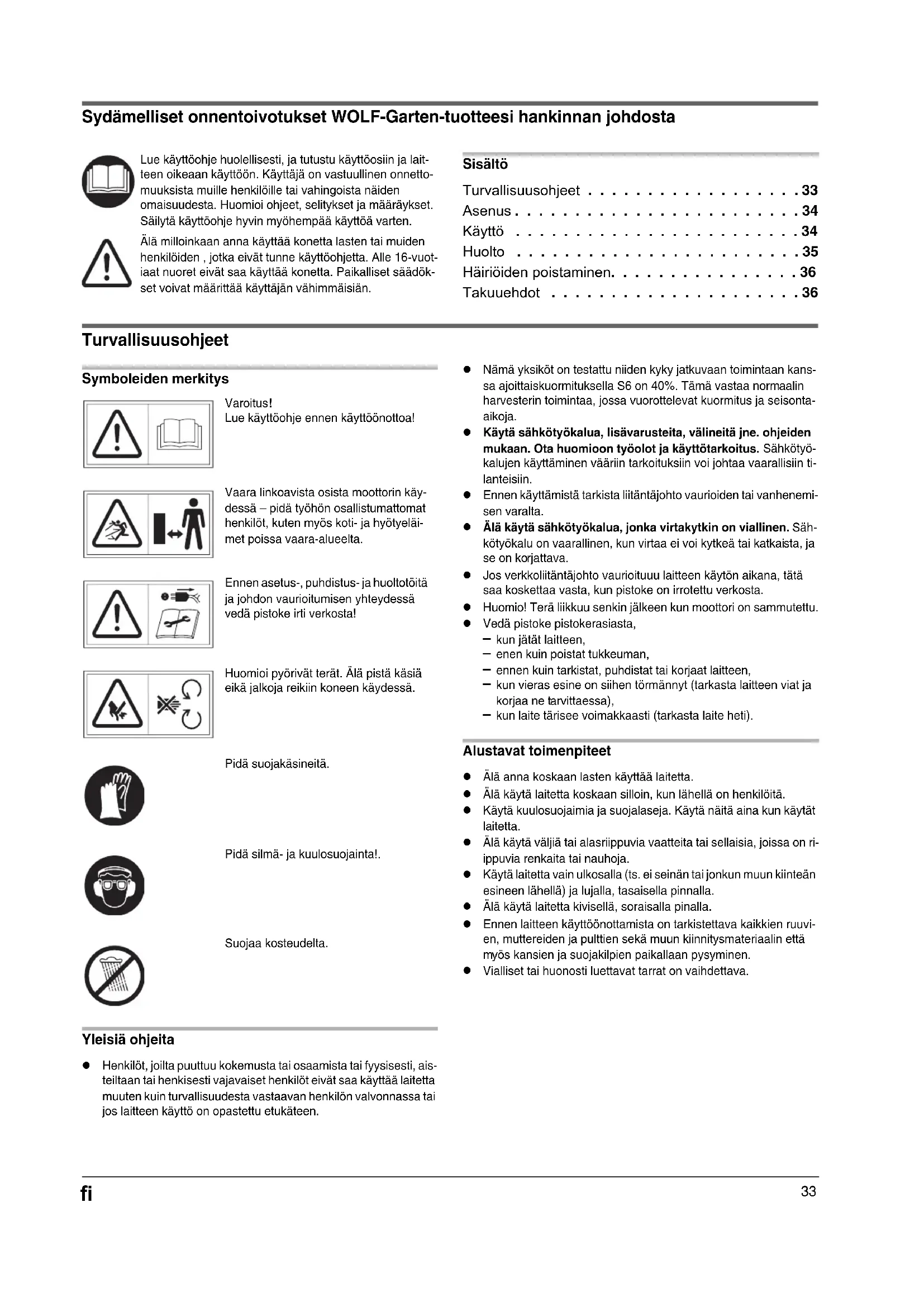

Sydämelliset onnentoivotukset WOLF-Garten-tuotteesi hankinnan johdosta

Lue kayttoohje huolellisesti, ja tutustu kaytloosiin ja laitteen oikeaan kayttoon. Kayttaj on vastuullinen onnettomuksista muille henkilolle tai vahingoista naiden omaisudesta. Huomioi ojeet, selitykset ja maaraykset. Sailyta kayttoohje hyvin myohempaa kayttoa varten.

Alä milloinkaan anna kayttäa konetta lasten tai muiden henkilöden, jotka eivat tunne kayttöhjetta. Alle 16-voitiaat nuoret eivat saa kayttäa konetta. Paikalliset saadokset voivat maärittäa kayttäjan vahimmäisian.

Sisälto

Turvallisuusohjeet 33

Asenus 34

Käytö 34

Huolto 35

Häriöden pointaminen. 36

Takuuehdot 36

Turvallisuusohjeet

Symboleiden merkitys

Varoitus! Lue kayttoohje ennen kayttoonottoal

Vaara linkoavista osista moottorin kaydessa - pida tyohon osallistumattomat henkilot, kuten myos koti- ja hyötyeläimet poissa vaara-alueelta.

Ennen asetus-, puhdistus- ja huoltototitä ja johdon vauroitumisen yhteydessa vedä pistoke irti verkosta!

Huomio pyorivat terat. ālā pistä kāsia eikā jalkoja reikiin koneen käydessa.

Pida suojakaseita.

Pida silma- ja kuulosuojainta!.

Suojaa kosteudelta.

Yleisä ohjeita

• Henkilöt, joilta puuttuu kokemusta tai osaamista tai fyysesti, aistelaan tai henkisesti vajavaiset henkilöt eivat saa käytäa laitetta muuten kuin turvallisuudesta vastaavan henkilön valvonnassa tai jos laitteen käytto on opastetu etukäteen.

Nämä yksiköt on testatu niiden kyky jatkuvaan toimintaan kanssa ajoittaiskuormituksella S6 on 40%. Tämä vastaa normaalinharvesterin toimintaa, jossa vuorottelevat kuormitus ja seisonta-aikoja.
- Käytä sahkötyökalua, lisāvarusteita, välineitä jne. ohjeiden mukaan. Ota huomioon työolot ja käytötarkoitus. Sähkötyökalujen käytäminen vaärin tarkoituksiin voi johtaa vaarallisiin ti-lanteisiin.
- Ennen käytämistä tarkista liitäntäjohto vaurioiden tai vanhenemisen varalta.
- Älä käytä sahkötyökalua, jonka virtakytkin on viallinen. Sahkötyökalu on vaarallinen, kun virtaa ei voi kytkeä tai katkaista, ja se on korjattava.
- Jos verkkolitantajohto vauroituuu laitteen kayton aikana, tataaa koskettaa vasta, kun pistoke on irrotetu vergosta.
Huomio! Tera liikkuu senkin jälkeen kun moottori on sommutettu.
Vedā pistoke pistokerasiasta,

• kun jatāt laitteen,
• enen kuin poistat sukkeuman,
• ennen kuin tarkistat, puhistat tai korjaat laitteen,
• kun vieras esine on sihen tormannyt (tarkasta laitteen viat ja korjaa ne tarvittaessa),
• kun laite tärisee voimakkaasti (tarkasta laite heti).

Alustavat toimenpiteet

• Älä anna koskaanlasten käyttaa laitetta.
• Älä kaytä laitetta koskaan silloin, kun lahellä on henkilöitä.
• Käytä kuulosuojaimia ja suojalaseja. Käytä naita aina kun käytät laitetta.
• Alä kaytā valjiā tā alasriippuvia vaatteitta tā sellaisia, joissa on riippuvia renkaita tā nuhoja.
• Käytä laitetta vain ulkosalla (ts. ei seinan tai jonkun muun kiinteän esineen lahellä) ja lujalla, tasaisella pinnalla.
• Alä kaytä laitetta kivisellä, soraisalla pinalla.
• Ennen laitteen käytöönottamista on tarkistettava kaikkien ruuvi-en, muttereiden ja pulttien seksa muun kiinnitysmaterialin etta myös kansien ja suojakilpien paikallaan pysyminen.
  Vialiset tai huanosti luettavat tarrat on vaihettava.

Kaapeli

Huomio! Liitosjohdon tuottama sahköisku

Liitosjohdon rikkoutuma tai vaurio ei aina laukaise turvavaroketta.

• Alä koske liitosjohtoon ennen kuin olet irrottanut pistotulpan pistorasiasta.

• Vauroitunut liitosjohto tulee vaittaa kokonaan uuteen. Liitosjohdon korjaaminen eristysteipillä on kiellettyä.

• Jäta kaapeleiden korjaukset ainoastaan ammattilaisen suoritettavaksi.

• Alä anna hangata reunoihin, piikikkäisin tai teräviin esineisiin.
• Älä tunge kaepelia ovenrakojen tai ikkunarakojen lapi.
  Kytkentalaitteita ei saa poistaa tai silloittaa.
• Käytä ainoastaan vähintään kumiletkun vahvuista jatkojohtoa, tyyppi: HO 7 RNF, minimi poikkileikkaus 3 × 1.5 ~mm^2 , pituus: max. 25 ~m .
  Kaapelin taytyo olla suojattu roiskevedeltä.
• Alä käytä virtajohtoa vaärin sahkötyokalun Kantamiseen, ripustamiseen tai pistokkeen vetamiseen pistorasiasta. Suoja virtajohto lammöltä, oljylta, teraviltä reunoilta tai likkuvilta laitteen osilta. Vauroitunut tai kiertynyt virtajto lisää sahköiskun vaaraa.

Käsittely

• Pida työalue puhtaana ja hyvin valaistuna. Epäjärestys tai huo valaistus voivat aiheuttaa onnettamuksia.
• Alä kayta sahkötyokalua rajahydysvaarallissessa ymparistossa, jossa on palaviaNSTeita, kausuja tai polyja. Sahkotyoka-lutkipinoivat ja voivat sytyttaa polyn tai hoptyr.
• Ole tarkkailevainen, kiinnitä huomio tekemisiisi ja käytä järkeä, kun työskentelet sahkötyokalulla. Älä käytä sahkötyokalua vasyneena tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksi sahkötyokalua käytettaessä voi johtaavakavaan loukkaantumseen.
• Varmista ennen laitteen kännistämista, etta syöttösuppilo on tyhjä.
• Pida paa ja vartalo etaall syottosuppilosta.
  Käsiä, muita ruuminosa ja vaatteita ei saa viedä syötösuppiloon, hylkykanavaan tai muiden likkuvien osien lahelle.

• Pysy aina tasapainossa ja seiso tukevassa asennossa.

• Älä kurkottaudu eteenpään. Älä ole materiaalia heittäessäsi koskaan laitetta korkeammalla.

• Pysyttele aina laitetta käytöönottaessasi poiseitovyöhykkeen ulkopuolella.
  Huolehdi materiaialia poisheittaaessasi siita, ettei siinä ole metallia, kivia, pulloja, purkkeja tai muita vieraita esineita.
• Jos leikkutyokaluun pääsee vieraita esineitä tai laiteesta tulee epatavallisia aäniä tai tärinöitä, kytke heti moottori pois paälä ja anna laitteen pysähtyä. Veda verkkopistoke irti ja suorita seuraa-vat vaiheet:

Tarkasta laitteen viat
Tarkasta osien paikallaan pysyminen ja kiristä ne tarvittaessa
Korjauta tai vaihdata kaikki vialiset osat (käytä vain alkuperä-siä WOLF-Garten-varaosia).

• Alä anna työstyn materiaalin kasaantua ulosheittoalueen sisäpuolelle, tämä voi olla oikean hylkytavaran esteena ja aiheuttaa materiaalin takaisinkimmahtamisen syööaukosta.
• Jos laite on tukkeentunut, sommuta moottori ja vedä verkkopistoke irti ennen kuin aloitat puhdistuksen.
  Huolehdi siitä, ettei moottorissa ole jatteita ja muita kertymiä sen suojaamiseksi violta tai ylikuumenemiselta.
  Huolehdi siita, etta kaikki suojukset ja puskurit ovat paikallaan ja hyvassa tyokunnossa.
• Alä kuljeta laitetta moottorin kaydessä.
• Sammuta moottori lahdettyasi tyopaikalta ja vedä verkkopistoke irti.
• Älä kaada laitetta moottorin kaydessä.

Huolto ja varastointi

• Jos laite on otettu pois päältä huollon, varastoinnin tai lisävarusteen vaihdon takia, varmista, etta energialähde on kytketty iri ja verkkopistoke on irrotettu. Varmista, etta kaikki likkuvat osat ovat pysahdyksissä. Anna laitteen jäahtyä ennen huoltoa, saatöä jne.
  Leikkuutyokalua huollettaessa on otettava huomioon, etta tama voi yha viel likkua, vaikka moottori on sammutetu.

Havittaminen

Sähkölaitteet eivat kuulu kotaliousjatteisin. Kuljeta laite, varusteet ja pakkaus ymparistovystalliseen uudelenkieriartykseen.

Asenus

Katso kuvat A B

Käytto

Käytöajat

Huomioi paikalliset märäykset.
Kysy kaytloaikoja paikallisita jarestysviranomaisila.

Liitantä pistorasiaan (230 Volt, 50 Hz) C

• Kytke laite vain sellaisin pistorasioihin, joissa on kaytossä 16 A:n hidas sulake (tai LS-kytkin typpiä B).

Huomio: Jännösvirran suojain

Nämä suojalaitteet suojaavat kosketukssessa vauroituneilta johdoilta, eristysviolta ja tietyissä tapauksissa myos vauroitumisissa jannitteen alaisena olevilta johdoilta vaikeita loukkaantumisia vastaan.

• Suosittelemme laitteen kytkemistä ainoastaan pistorasiaan, jossa on jaannosvirran suojain jajonka jaannosvirta on eniataän 30mA .
• Retrofit sarjoja on saatavilla vanhoille asennuksille. Känny sähköasentajan puoleen.

Työskently puutarhasilppurilla

Käytä suojakāsineita ja kuulosuojaimia!

• Ota tyōasento, jossa olet laitteen sivussa tai takana. Älä ole koskaan ulosheittoaukon alueella.
• Alā tartu koskaan syöttö- tai ulosheittoaukkoon.
• Tarkasta ennen laitteen käynistämista, ettei silppujaämä ole täyttosuppilossa.
• Jos syötöspuppilon pääsee vieraita esineitä ta laite alkaa pitä epätavallista aantä ta tärinä, ota laite hiö pois paälä ja anna sen pysähty. Veda verkkopistoke irti ja suorita seuraavat kohdat:

Tarkasta laite ja kirista loysat osat.
Vaihda vialiset osat.
- Jata laitteen korjaukset ammattikorjaamon suoritettavaksi.

MItaa saa silputa

• Orgaaniset jatteet talosta ja puutarhasta esim. pensasaidan ja puuleikkuun, lakastuneiden kukkien, keittion jatteet

Mitä ei saa silputa?

• Lasia, metalliosia, muovia, muovikasseja, kivia, kangasjatteita, maa-ainesta sisaltviä juuria, ruoan, kalan ja lihan jatteita

Kytkeminen pälle/pois pälta

Laita pälle painamalla vihreaa nuppia D (2)
- Ota pois pälä tā painamalla punaista nuppia D (3)

Koneessa on suojakytkin virrankatkoksen jälkeisen tahat- toman uudelleenkäynistymisen estämiseksi.

Ylikuormitussuoja

Laitteen ylikuormitus (esim. leikkuun estymiseen saakka)
voi aiheuttaa muutaman sekunnin kuluttua laitteen py-sahtymisen. Moottorin suojaamiseksi vioittumiseltylikuormitussuoja irrottaa laitteen automaatisesti verkosta.

• Odota ennen uudelleen käyttoönottoa vāhintään minuuttī ennen kuin painat ensiksi palautusnappia (1) ja sitten PÄÄLLE-/POIS-kytkintä. Ellei moottori käynnisty, puhdista keruusuppilo (katso Huolto).

Silppuamista koskevia erityisohjeita

• Silppua oksia,haarakkeita ja puita heti niiden katkaisun jälkeeen (tastā silppuaineksesta tulee kuvatettaessa hyvin kova, suurim-masta tyostettävästa oksan lapimitasta tulee siten pienempi).
• Poista sivuesat voimakkaasti haaraantuneista oksista.
  Välta runsaasti vesipitoisten, liimautumiseen taipuvien puutarhaja keittjöatteiden tyostämista (pienennà namá vaihtelevasti puisen silppuritavaran mukana laitteen tutkeutumisen valttamiseksi).
• Alá anna silppuritavaran kasvaa ulosheittoaukon alueella liian korkeaksi. Talla voi olla seurauktena, etta jo silputtu tavara tutkii ulosheittokanan. Siten se voi johtaa materiaalin takaiskuun tāytöaukon kautta.
• Huomioi, etta noudatetaan laitteellasi vastaavia maksimaalisia tyostettävi oksalapimittoja.
• Terälaitteisto vetä silpputavaran paöosin itsenäisesti sisään.
  Välta moottorin ylikuormittamista ja juuttumista vahvoilla oksilla useamman oksan takaisinvedon yhteydessä.

Huolto

Yleinen

Vedä verkkopistoke irti ennen kaikkia huolto- ja puhdistustöitä!

Leikkutyokalua huollettaessa on otettava huomion, etta tamä voi yha viel likkua, vaikka moottori on sammutetu. Pida sujakasineita.

Sälytä laitetta aina kuivassa paikassa, mihin lapset eivat päase.

Yleistä puhdistuksesta

Vedä verkkopistoke irti ennen kaikkia huolto- ja puhdistustöitä!

• Käsitte leaitetta huolellisesti, ja puhdista se saannollisesti kestoian pidentamiseksi.
• Pida tuuletsraot puhtaina ja polytominä.
• Kayta laitteen puhistukseen yksinomaan lammintä ja kosteaa liinaa kuin myos pehmea harja.
• Alä anna laitteen kostua, alaka suihkuta vetta sen paalle.

Keruusuppilon puhistus

Vedä verkkopistoke irti ennen kaikkia huolto- ja puhdistustöitä!

1. Ruuvaa nuppi irti ja kännä koteloa senavaamiseksi ylospain E.
2. Puhdista leikkaus- ja ulosheittoalue kaikista esineistä, jotka voisi-vat tukkia terät.
3. Sulje jalleeen kotelo, ja kännä nup pi kiinni E
4. Paina palautsnappia ennen PÄÄLLE-/POIS-kytkimen aktivoin-tia.

Turvalukitus

• Silppuri on varustettu turvalukituktessa sulkimella kotelon ja mootorinsuojuksen välillä.
• Jos kotelo ei lopeta sitovasti moottorisuojuksen kanssa, moottori pysaytetaan turvalukituksesta.
• Menettele sellaisessa tapauksessa seuraavasti:

Ruuvaanuppi irtja kannakoteloa senavaamiseksi ylospain E

Puhdista kosketuspinnat huolellisesti.
E Sulje jalleen kotelo, ja kännä nuppi kiinn.

Terien vaihto E F

Vedä verkkopistoke irti ennen kaikkia huolto- ja puhdistustöitä!

Leikkuutyokalua huollettaessa on otettava huomioon, etta tamao yha viela likkua, vaikka moottori on smmutettu. Anna turvallisuussyista aina ammattikorjaamon suoritta teranvaihdon.

1. Ruuvaa nuppi irti ja kännä koteloa senavaamiseksi ylöspän E.
2. Pistä terien vaihtamiseksi kuusiokoloavain (H) kiinnityslaatala olevaan rakoon ja kannen lapi.
3. Lóysá à kaksi ruuvia mukanatoimitetulla kuusiokoloavaimella F (2), ja ota kuluneet erre pois.
4. Aseta uudet terat sisään ja kimistä ruuvit.

Vedā vaihdon jälkeen kuusiokolotappi- sekä kuusioko-loavain ulos.

1. Sulje jalleen kotelo, ja kaannnnapu pi kinni. E

Roskakori tyhja G

Vedä verkkopistoke irti ennen kaikkia huolto- ja puhdistustöitä!

Huomio

Lukitusvipu tehtävānā on sulakkeen, ja sen on oltava laitteen toiminnan asennossa G (2) sijaitsevat. Jos lukitusvipu kytketynä oikein, jalkimmäisen ja kytkimen on oltava laitteessa mahdollisesti puhdistaa.

1. Liu'uta lukitusvipu asentoon 1.
2. Kokooma-astia kokonaan rungosta.
3. Tyhjentaa keräysastiaan.
4. Astia, kunnes se pysahtyy kehyksessä.
5. Liu'uta lukitusvipu asentoon 2.

Häiriöden poistaminen

Ongelma Mahdollinen syy Parannus
Moottori ei käynnisty	Verkkojännite puuttuu	Tarkista suojastus
	Liitäntäkaapeli viallinen	Jätä kaepeli tarkastettavaksi (Sähköalan ammattilainen)
Moottori surisee, mutta ei käynnisty	Kotelon yläosaa ei ole oikein suljettu (Turvakatkaisu on lauennut)	Sulje kotelon yläosa oikein ja kiinnitä ru- uveilla, poista mahdol. epäpuhtaudet.
	Terälalite juuttunut	Pysäytä laite, vedä perkkopistoke irti ja pu- dista laite sisälä
	Kondensaattori viallinen	Toimita laite korjattavaksi WOLF-Garten- asiakaspalvelukorjaamoon.
Moottori ei käynnisty	Jatkokaapeli liian pitkä tai liian peni lapimitta	Jatkokaapelin on olta vähintään 1,5 mm2, enintään 25 m pitkä. Pidemmällä kaipelilla lapimitan oltava vähintään 2,5 mm2.
	Pistorasia liian kaukana päälitännästä ja liian pieni lii- tantäjohndon lapimitta
Pienentnyt leikkausteho	Terä tylsa	Terien vaihto

Epäilyttävässä tapauksessa käy aina WOLF-Garten-huoltokorjaamossa.

Huomio: Pysäytä laite ennen jokaista tarkastusta tai terällä suoritettavia toitä, ja vedä verkkopistoke irti.

Takuuehdot

Takuu kattaa materiaali - ja valmistevikojen osalta varaosat ja tyon. Takuuaika ostapäivastä lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutun vitreellisetä käytostä tai huollosta. Takuutapauksissa on otettava yhteys myjälikkeeseen tai valtuettuun huoltoliikkeseen.
