MODE D'EMPLOI VDR07L Ardo

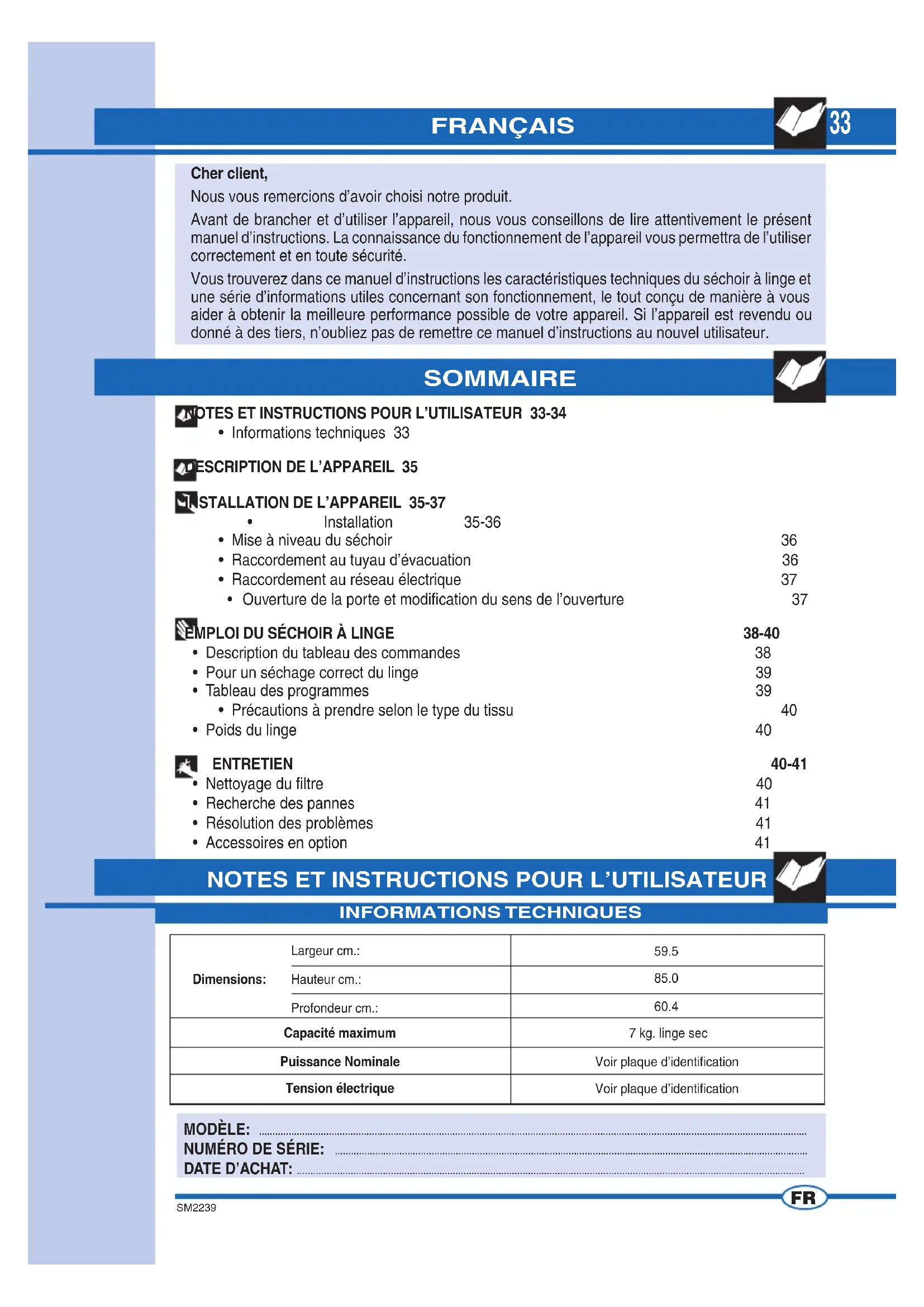

DE33 SM2239 SOMMAIRE MODÈLE: ............................................................................................................................................................................................................ NUMÉRO DE SÉRIE: ................................................................................................................................................................................ DATE D’ACHAT: ............................................................................................................................................................................................. FRANÇAIS Cher client, Nous vous remercions d’avoir choisi notre produit. Avant de brancher et d’utiliser l’appareil, nous vous conseillons de lire attentivement le présent manuel d’instructions. La connaissance du fonctionnement de l’appareil vous permettra de l’utiliser correctement et en toute sécurité. Vous trouverez dans ce manuel d’instructions les caractéristiques techniques du séchoir à linge et une série d’informations utiles concernant son fonctionnement, le tout conçu de manière à vous aider à obtenir la meilleure performance possible de votre appareil. Si l’appareil est revendu ou donné à des tiers, n’oubliez pas de remettre ce manuel d’instructions au nouvel utilisateur.

• Mise à niveau du séchoir 36

• Raccordement au tuyau d’évacuation 36

• Raccordement au réseau électrique 37

• Ouverture de la porte et modifi cation du sens de l’ouverture 37

EMPLOI DU SÉCHOIR À LINGE 38-40

• Description du tableau des commandes 38

• Pour un séchage correct du linge 39

• Tableau des programmes 39

• Précautions à prendre selon le type du tissu 40

• Poids du linge 40 ENTRETIEN 40-41

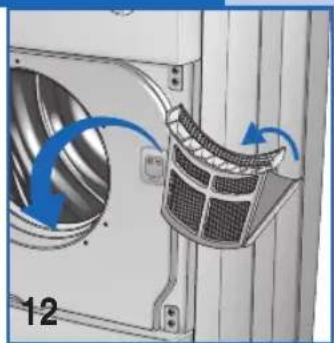

• Nettoyage du fi ltre 40

• Recherche des pannes 41

• Résolution des problèmes 41

INFORMATIONS TECHNIQUES Largeur cm.:Hauteur cm.:Profondeur cm.:Dimensions:

7 kg. linge secVoir plaque d’identificationVoir plaque d’identificationCapacité maximumPuissance NominaleTension électrique34 SM2239

▼ Ce séchoir à linge est destiné à un usage exclusivement domestique. Tout autre emploi doit être considéré comme impropre et donc dangereux. ▼ Conserver ce manuel près de l’appareil, pour pouvoir toujours le consulter facilement, si nécessaire. ▼ Toute modifi cation ou tentative d’altération de l’appareil peut être une source de danger pour l’utilisateur et endommager le produit. ▼ Au moment de la livraison, contrôlez si l’ap- pareil a été endommagé durant le transport. Si vous relevez des dommages, informez le revendeur sans délai. ▼ Ne pas couvrir le séchoir avec du linge ou d’autres objets. ▼ Lorsque vous placez l’appareil, assurez-vous que le câble électrique ne soit ni plié ni écrasé et vérifi ez son accessibilité. ▼ Après l’emploi du séchoir, refermer toujours le hublot. De cette manière, vous éviterez que les enfants ne grimpent sur la porte et puissent renverser le séchoir. ▼ L’appareil ne doit pas être utilisé par des enfants sans surveillance. ▼ Rappelez-vous que durant le cycle de séchage, le tuyau d’évacuation devient chaud et peut atteindre des températures supérieures à 60°. Évitez de toucher cet élément avant d’avoir terminé le cycle de refroidissement. ▼ Ne pas utiliser l’appareil pour sécher du linge sale. ▼ Ne pas sécher du linge souillé d’huile de cuisine, pétrole, acétone, essence, kérosène, détachant, térébenthine et cire. ▼ Éliminer ces substances avec un lavage à l’eau chaude et une grande dose de détergent avant de charger le linge dans le séchoir. ▼ Ne pas sécher d’objets en caoutchouc-mousse et latex, les imperméables, les tissus imper- méabilisés, les matelas en caoutchouc, les objets moulés, les vêtements ou coussins rembourrés de caoutchouc-mousse parce que toutes ces matières pourraient fondre et endommager le reste du linge ou l’appareil. ▼ Les assouplissants et produits similaires doi- vent être utilisés en respectant les instructions du fabricant qui se trouvent sur l’emballage. ▼ En cas de revente ou de transfert de l’appareil, n’oubliez pas de remettre aussi cette notice. Cela aidera le nouveau propriétaire à utiliser le séchoir correctement et en toute sécurité. ▼ N’essayez pas de réparer seuls d’éventuelles pannes de l’appareil ; les réparations effectuées par du personnel non professionnel peuvent causer de sérieux dommages et annuleront tout droit à une réparation sous garantie. ▼ La réparation de l’appareil doit être effectuée uniquement par du personnel autorisé par nos centres d’assistance. Toutes les réparations doivent être effectuées en utilisant exclusive- ment des pièces détachées originales. ▼ Essorer ou bien tordre le linge avant de le char- ger dans le séchoir. Le linge essoré sèchera plus vite. ▼ Nettoyer soigneusement le fi ltre après chaque emploi du séchoir de manière à garantir une parfaite circulation de l’air. ▼ Ne pas brancher ou débrancher la fi che de la prise de courant avec les mains humides. ▼ Le séchoir doit être raccordé à une prise de courant munie d’un système effi cace de mise à la terre conforme aux règlements sur la sécurité en vigueur. ▼ Ne pas utiliser de rallonges ou d’adaptateurs multiples pour raccorder l’appareil au réseau électrique. ▼ Ne pas exposer l’appareil aux agents atmos- phériques. ▼ Avant d’effectuer l’entretien ou le nettoyage de l’appareil, n’oubliez pas de débrancher la fi che électrique. Ne pas tirer sur le câble électrique pour débrancher l’appareil, mais saisir la fi che. ▼ Il y a sur cet appareil un marquage attestant sa conformité à la directive européenne 2002/96/ CEE, Mise au rebut d’appareils électriques et électroniques (WEEE). Vérifi er la mise au rebut correcte de l’appareil. L’utilisateur doit contribuer à la prévention de toute infl uence négative sur la santé et sur l’environnement. ▼ Ce symbole appliqué sur le produit ou sur des documents qui l’accompagnent indique que cet appareil ne peut pas être traité comme les rebuts domestiques normaux, mais doit être remis à un centre de récolte autorisé pour permettre la réutilisation de pièces élec- triques et électroniques. ▼ Pour la mise au rebut de l’appareil, s’en tenir aux normes locales en vigueur en la matière. Pour toute information supplémentaire sur le traitement, la récupération et la réutilisation du présent appareil, adressez-vous aux or- ganismes compétents, aux services locaux de récolte des déchets domestiques ou au reven- deur chez lequel l’appareil a été acheté.35 SM2239

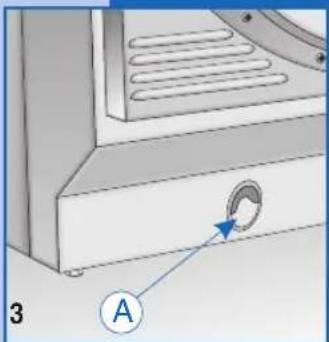

L’installation doit être confi ée à du personnel qualifi é et effectuée selon les instructions fournies par le constructeur. Une installation non correcte peut provoquer des dommages aux personnes et aux choses.▼ Placer le séchoir à proximité d’une fenêtre afi n de faciliter l’évacuation de l’air humide. ▼ Pour éviter la formation de condensation, utiliser un tuyau d’évacuation à raccorder au trou A qui se trouve au bas du panneau postérieur de l’appareil (fi g. 3). INSTALLATIONLe séchoir est un appareil à usage domestique en mesure de sécher tous les types de tissu.▼ La structure de la machine est constituée de panneaux en acier traités et vernis de manière à garantir ses qualités esthétiques inaltérées dans le temps. ▼ Le moteur et les pièces en mouvement ont été conçues et fabriquées pour garantir les plus bas niveaux de bruit possibles.▼ Le tableau de commande est conçu pour permettre à l’utilisateur d’exécuter sans diffi culté les programmes de séchage prévus.▼ La large porte facilite le chargement et le déchargement du linge.

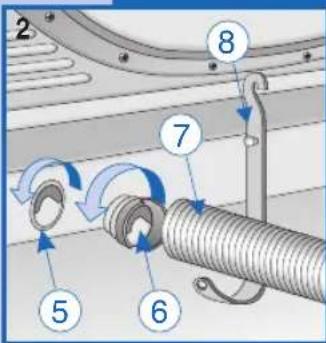

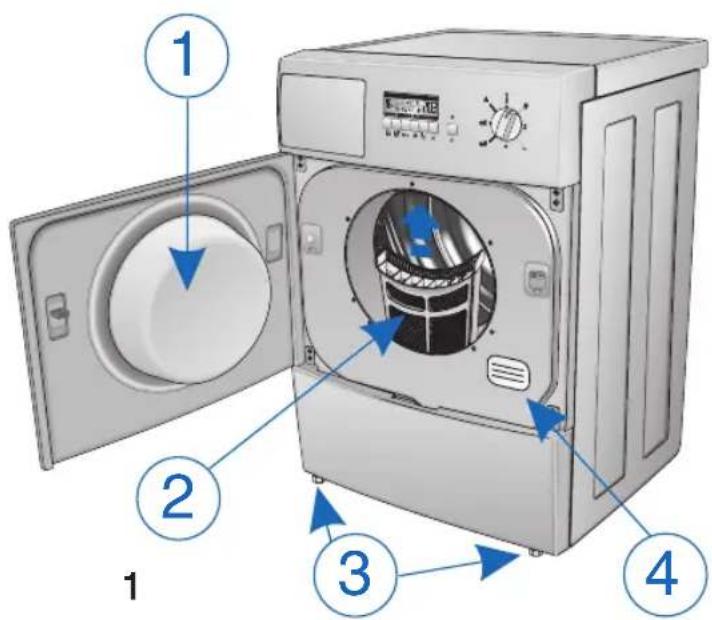

1 - Porte du tambour2 - Filtre 3 - Pieds réglables 4 - Plaquette des caractéristiques techniques5 - Évacuation de la vapeur6 - Collet de raccord7 - Tuyau d’évacuation8 - Support du tuyau36 SM2239

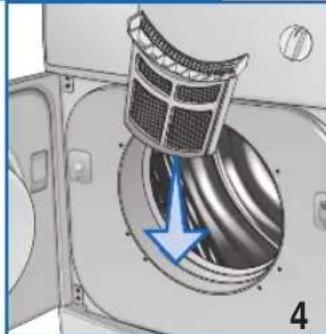

▼ Ne pas boucher l’entrée de l’air à l’arrière de l’appareil. ▼ Monter le fi ltre comme le montre le dessin (fi g 4). ▼ Nettoyer l’intérieur du tambour de séchage avec un linge humide pour éliminer tout dépôt de poussière.

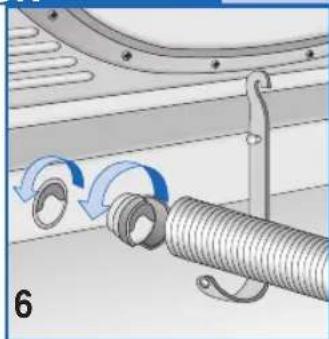

Raccorder le tuyau d’évacuation à la sortie qui se trouve à l’arrière du séchoir (fi g.

6) selon les indications suivantes:

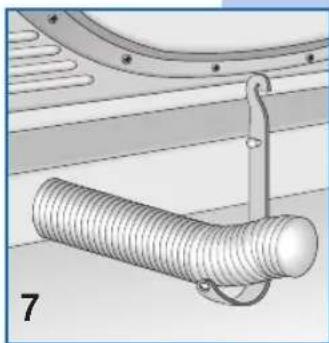

▼ Raccorder une extrémité du tuyau au collet de raccord fourni. ▼ Faire pivoter le raccord (avec le tube) dans le sens contraire aux aiguilles d’une montre à l’intérieur du trou de sortie. ▼ Faire sortir le tuyau de l’arrière du séchoir vers la gauche ou vers la droite à travers la cavité qui se trouve dans la partie inférieure du corps de la machine. ▼ Placer l’autre extrémité du tuyau près d’une fenêtre ou d’une ouverture de ven- tilation dans le mur extérieur. Si ce n’est pas possible, faire en sorte que le local soit bien ventilé quand le séchoir marche. Utiliser le support (fi g. 7) pour fi xer le tuyau. Pieds réglables. Mettre le séchoir en position verticale bien d’aplomb sur les quatre pieds, puis le mettre à niveau en réglant les pieds somme suit: ▼ Soulever légèrement le séchoir. ▼ Régler les pieds à la bonne hauteur (fi g. 5). (Ne pas trop dévisser les pieds et ne pas utiliser de visseuse). ▼ Abaisser le séchoir. La mauvaise mise à niveau d’une machine peut endommager les coussinets et accélérer leur usure. Ce séchoir n’a pas besoin d’être fi xé au sol.

Important : Le tuyau d’évacuation de l’air doit être raccordé même dans le cas où l’air n’est pas déchargé à l’extérieur; autrement, l’air humide déchargé pourrait rentrer dans la machine et prolonger les temps de séchage. L’air humide peut en outre endommager le séchoir. Bien que l’air sortant du tuyau d’évacuation soit seulement chaud et humide et ne constitue pas de danger, il ne doit jamais être dirigé vers des personnes, des animaux ou des plantes. Important : L’air évacué ne doit jamais être acheminé dans un conduit de cheminée utilisé pour l’évacuation des fumées produites par des appareils qui utilisent du gaz ou d’autres types de combustibles.

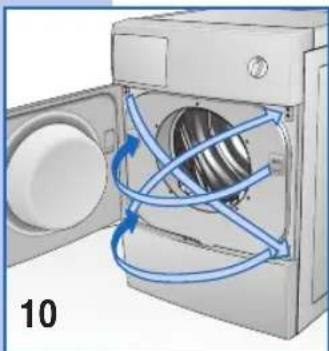

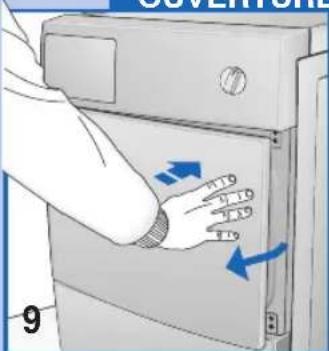

SM2239 Important : À la fi n du cycle de séchage, déconnecter l’appareil du réseau électrique de manière à éviter que des enfants ne puissent le mettre en marche. OUVERTURE DE LA PORTE ET MODIFICATION DU SENS DE L’OUVERTURE ▼ Exercer une pression sur la partie droite du hublot (Fig. 9) pour l’ouvrir. Si le sens de l’ouverture a été changé, il faut pousser sur la partie gauche. ▼ Le sens de l’ouverture de la porte peut être modifi é au besoin (fi g. 10). N.B. : Cette opération doit être effectuée exclusivement par un technicien spécialisé. S’adresser au centre d’assistance du vendeur.

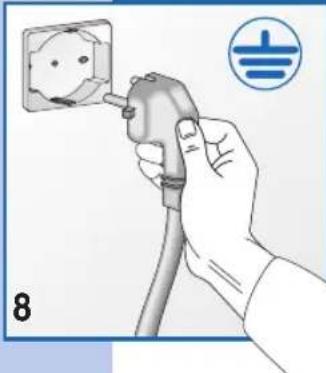

▼ Vérifi er si la tension indiquée sur la plaque fi xée à l’arrière de l’appareil correspond à la tension du réseau. ▼ À la fi n de l’installation, l’appareil doit être branché au réseau électrique au moyen d’un interrupteur bipolaire. ▼ Tous les dispositifs d’interruption, les câblages et les prises de courant doivent avoir une puissance nominale en mesure de supporter la charge maximum indiquée sur la plaque d’identifi cation. ▼ Le réseau électrique auquel est raccordé l’appareil doit être muni d’un système de mise à la terre. En cas contraire, le constructeur décline toute responsabilité pour tout incident (fi g. 8). ▼ En cas de dommage au câble électrique, s’adresser au service d’assistance clients le plus proche. ▼ Ne pas brancher le séchoir au réseau électrique de manière indirecte au moyen de rallonges ou d’adaptateurs multiples. ▼ Placer l’appareil en sorte que le câble électrique soit facile à atteindre pour le déconnecter en cas de besoin.38 SM2239

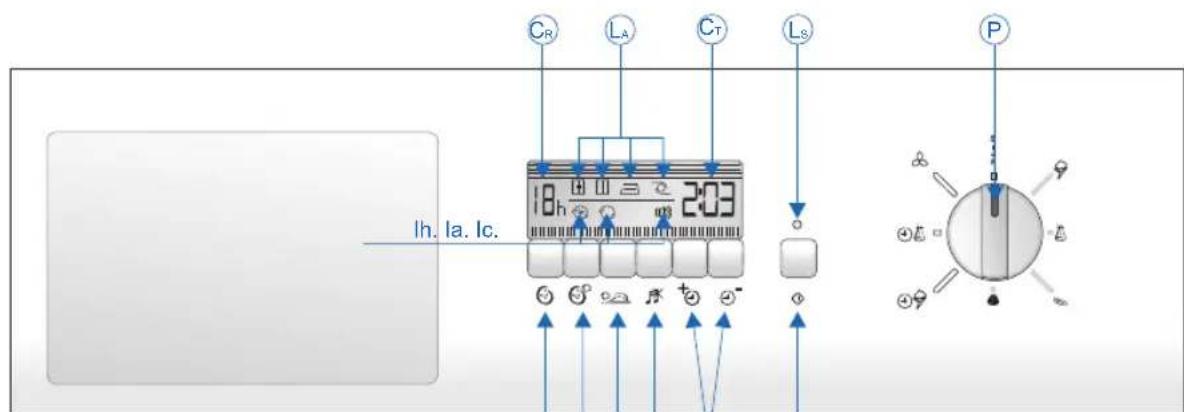

Manette de sélection des programmes, sert à sélec- tionner les programmes désirés selon le type de tissu et les besoins de l’utilisateur ; en plus d’éteindre l’affi cheur, la position « ARRÊT » sert également à remettre la machine à zéro. Si, pour une quelconque raison, on décide de changer de programme ou d’ajouter du linge, il suffi t de mettre la manette sur la position « ARRÊT », puis de sélectionner le nouveau programme et d’appuyer sur la touche « DÉPART». N.B. Attention!! Il est vivement conseillé de n’utiliser cette fonction qu’en cas de réelle néces- sité et seulement si le programme à remettre à zéro n’est pas commencé depuis plus de 3 minutes. Remarque : Sur certains modèles, quand on active la fonction “RETARD”, ou en fi n de cycle, l’éclairage sur le fond de l’affi cheur s’éteint après quelques minutes. Il suffi t d’appuyer sur n’importe quelle touche pour qu’il s’allume à nouveau.

Touche « Départ » : appuyer sur cette touche pour que le sèche-linge débute le cycle de séchage sélectionné. LS. Voyant « Départ » : éteint, il indique que le sèche-linge est arrêté; allumé fi xement, qu’un cycle est en cours; le clignotement rapide signale qu’un programme sélectionné doit être mis en marche, alors que le clignotement lent indique la fi n du programme.

Touches de sélection (+/-) du séchage, servent à sélectionner le degré d’humidité désiré pour les programmes à contrôle électronique, et la durée du séchage pour les programmes manuels. Tous les programmes ne permettent pas d’activer toutes les fonctions. (voir: “TABLEAUX DES PRO- GRAMMES”) LA. Il y a quatre icônes du programme de séchage avec contrôle électronique, l’icône sélectionnée clignote alors que les 3 autres restent allumées fi xement. Quand le séchage commence, seule l’icône sélection- née reste allumée.

Compteur de séchage ; sert à visualiser le temps pro- grammé par pas de 20 minutes jusqu’à un maximum de 2 heures et 40 minutes pour le programme coton et 2 heures pour les synthétiques.

Touche exclusion avertisseur sonore, exclut la fonction de l’avertisseur sonore qui, par défaut, est toujours activée ; le choix est mémorisé en cas de coupure de courant. Les signaux acoustiques sont les suivants : 1 bip long (cycle commencé) 4 bips longs (cycle terminé) 4 bips courts (rotation du tambour pour la fonction antifroissage)

Touche antifroissage : active la fonction par laquelle, en fi n de cycle de séchage, le tambour continue à tourner dans un sens et dans l’autre pendant encore soixante minutes de sorte que le linge présent dans le sèche-linge se froisse le moins possible. Chaque rotation est signalée par des bips courts émis par l’avertisseur sonore.

Touche antifroissage séchage différé: permet de faire tourner le linge dans le tambour pendant l’attente pour en diminuer le froissage. lh. la. lc. Les icônes de l’avertisseur sonore, antifr- oissage et départ différé s’affi chent pour indiquer que la fonction est activée.

Touche de départ différé : permet de différer le séchage jusqu’à 16 heures au maximum. Chaque fois que l’on appuie sur la touche, le départ est différé d’une heure. Appuyer alors sur la touche « Départ » : le voyant sélectionné clignote, ce qui indique que la fonction a été activée ; dès lors, une fois que le temps d’attente programmé se sera écoulé, la machine démarrera automatiquement le cycle de séchage. En cas de coupure de courant durant le temps d’attente, la programmation est annulée et il faut appuyer sur « Départ » pour que le cycle démarre immédiatement. CR. Compteur de départ différé : visualise le temps pro- grammé par pas d’une heure jusqu’à un maximum de 16 heures.

CRLACTLS Ih. Ia. Ic. SM2239 Important : La durée du séchage dépend d’une série de facteurs : poids, dimensions de la pièce, type de tissu, degré d’humidité. Les pièces bien tordues et essorées sèchent plus vite. Pour éviter que les pièces ne se froissent, ne pas surcharger le séchoir.

UTILISATION DE L’APPAREIL

POUR UN SECHAGE CORRECT DU LINGEgrammes sur « Arrêt » pour annuler tout éven-tuel programme précédents puis sélectionner le programme le mieux adapté au type de tissu. A l’aide des touches de sélection (+/-) du séchage, sélectionner le degré d’humidité désiré (voir « TABLEAU DES PROGRAMMES»). ▼ Pour arrêter la machine pendant un cycle de séchage, il suffi t d’ouvrir la porte et le tambour s’arrêtera lentement. (Ne pas oublier qu’à l’ouverture de la porte, les parois internes du séchoir peuvent être très chaudes).▼ Pour reprendre le cycle de séchage, fermer la porte et enfoncer la touche « Départ ».▼ Lorsque le voyant lumineux « Départ » cligno-tant et la sonnerie ont signalé la fi n du séchage, remettre la manette en position « ARRÊT.▼ Ouvrir la porte du tambour et retirer le linge.▼ Refermer la porte.▼ Avec les mains sèches, retirer la fi che du séchoir de la prise électrique.Procéder comme suit: ▼ Essorer le linge. ▼ Séparer les pièces selon le type ou selon le tissu.▼ Fermer les fermetures éclair, boutonner les bou-tons et se rappeler de vider toutes les poches.▼ Retourner les chandails. ▼ Ouvrir la porte.▼ Charger le linge dans le tambour sans oublier de charger d’abord les draps de lit par un coin.▼ Nous conseillons de charger ensemble des petites et grandes pièces. ▼ Refermer la porte.▼ Se sécher les mains (ne jamais toucher d’appareils électriques avec les mains mouillées).▼ Brancher la fi che dans la prise de courant. ▼ Positionner la manette de sélection des pro-TABLEAU DES PROGRAMMES

Les poids indiqués sont approximatifs et peuvent varier selon le fabricant, la qualité et la fi nition. Linge de chambre à coucher Courtepointe 700 g Drap de dessous 550 g Drap de dessus 600 g Taie d’oreiller 180 g Linge de maison Torchon (pour assiettes) 90 g Torchon (pour verres) 70 g Chiffon 20 g Serviette éponge 200 g Autres pièces de linge Sortie de bain 1200 g Serviette de bain 800 g Serviette de bain 300 g Chemise d’homme 600 g Chemisiers/chemises en matière synthétique 300 g Linge de table Nappe 250 g Grande nappe 1000 g Serviette 80 g Vêtements d’homme Chemise lave et sèche 250 g Maillot de corps (sans manches) 120 g Pantalon court 150 g Calzones largos 250 g Pyjama 480 g Chemise de nuit 400 g Mouchoirs 25 g Vêtements de dame Chemisier 100 g Tricot 100 g Minijupe 80 g Slip 80 g Chemise de nuit 180 g Pyjama 450 g Mouchoirs 15 g Pour garantir un excellent séchage en toute circonstance, ne pas oublier de nettoyer le fi ltre à intervalles réguliers. Se rappeler de contrôler et éventuellement de nettoyer le fi ltre après chaque cycle de séchage. Important : Le nettoyage du fi ltre doit être fait quand l’appareil est froid ! Pour le nettoyage du fi ltre, suivre les indications qui suivent : ▼ Ouvrir la porte. ▼ Saisir le fi ltre avec les deux mains et le pousser en avant pour le retirer. ▼ Élargir délicatement le bord supérieur du fi ltre et ouvrir ce dernier. ▼ Retirer les particules de tissu. ▼ Fermer le fi ltre en vous assurant que la fi xation est bien dans la bonne posi- tion. ▼ Nettoyer les coulisseaux de glissement du fi ltre sur l’appareil avec un aspirateur si nécessaire. ▼ Remettre le fi ltre sur les coulisseaux de glissement (fi g. 14). ENTRETIEN PRÉCAUTIONS POUR LES TYPES DE TISSU En cas de doute sur le type de tissu, lire l’étiquette de la pièce. Presque toutes les pièces qui peuvent être séchées à la machine ont l’indication sur l’étiquette. Pour éviter la formation d’électricité statique, ajouter un assouplissant au linge durant le cycle de rinçage dans la machine à laver. Retirer immédiatement du tambour toutes les pièces en tissu synthétique pour éviter qu’elles ne se froissent.

SM2239 Le séchoir ne se met pas en marche

1) L’appareil est correctement branché au

2) La fi che électrique fonctionne bien :

2a) Le fusible n’a pas sauté. (Contrôler en branchant un autre appareil au réseau électrique, par ex. une lampe de bureau). 2b) Les instructions du manuel ont été sui- vies. Le séchoir ne se met pas en marche

1) La porte est bien fermée.

2) La touche “START” a été enfoncée.

Le séchoir ne sèche pas

1) Le tuyau d’évacuation de l’air n’est pas

2) Le fi ltre n’est pas obstrué. (Ne pas oublier,

quand on ouvre la porte, que les parois internes du séchoir peuvent être très chaudes).

RÉSOLUTION DES PROBLÈMES

Si, quand on a effectué tous ces contrôles, l’appareil ne fonctionne toujours pas, s’adresser au centre d’assistance le plus proche. Communiquer au personnel du centre le modèle de l’appareil, le numéro de série et le type de panne. Ces informations aideront l’opérateur du centre d’assistance à procurer les pièces de re- change nécessaires, garantissant ainsi une réparation rapide et effi cace.

ACCESSOIRES EN OPTION

Pour gagner de la place, le revendeur peut fournir un accessoire qui permet d’installer le séchoir au- dessus d’une machine à laver avec chargement frontal. L’installateur pourra vous donner tous les renseignements sur le modèle d’appareil auquel cet accessoire peut être appliqué. RECHERCHE PANNES Tous les appareils électriques subissent des pannes de temps à autre. Dans ces cas, s’adresser à un électricien qualifi é. Toutefois de nombreux problèmes peuvent être résolus sans intervention extérieure. Important : En cas de panne, débrancher immédiatement la prise électrique de l’appareil. Avant d’appeler le centre d’assistance, effectuer les contrôles décrits ci-après. NOTES
