MODE D'EMPLOI VD06S Ardo
Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous prions de bien pouvoir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine.
La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil.
En cas de vente ou de cession du sèche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

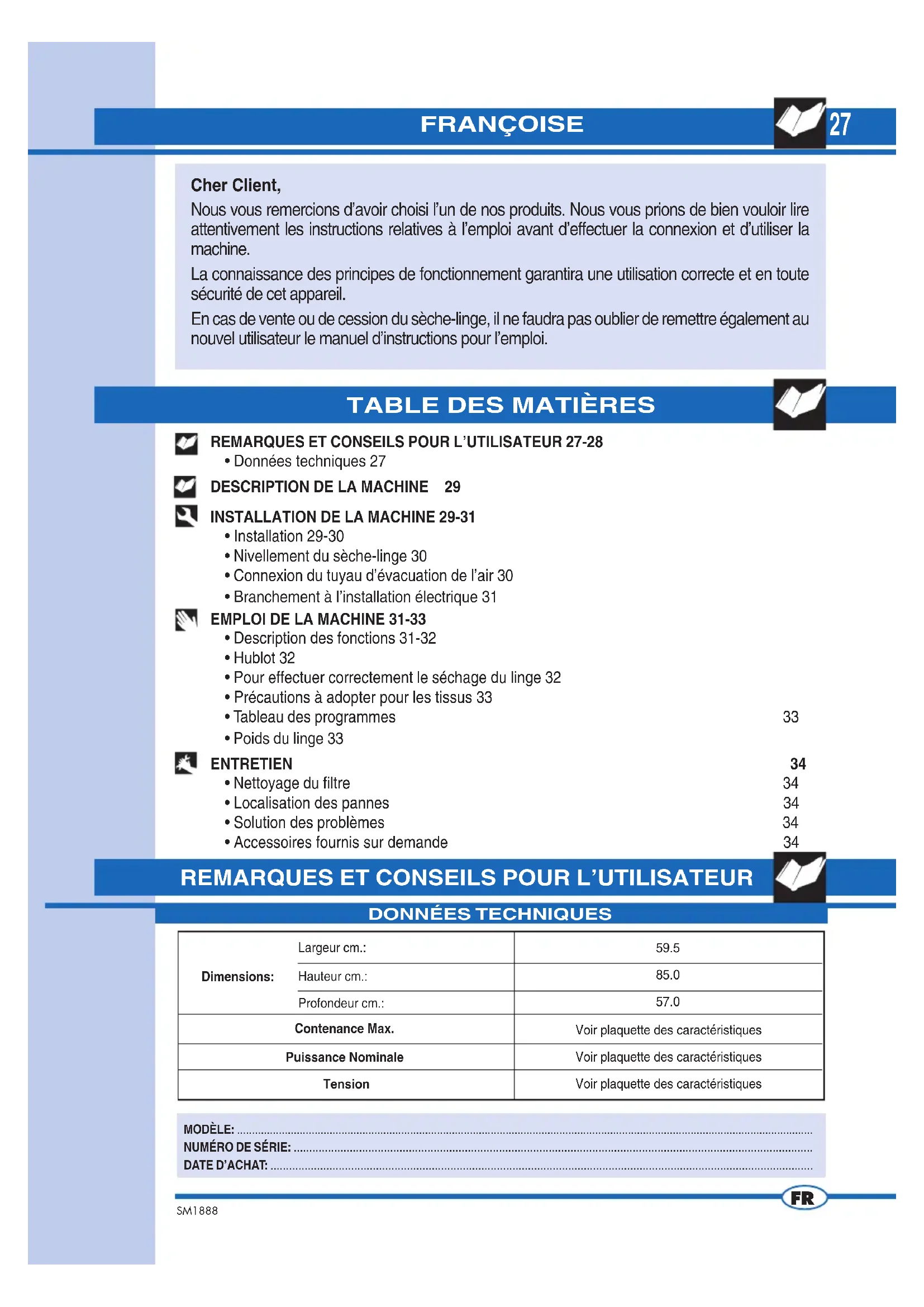

TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 27-28
Données techniques 27
DESCRIPTION DE LA MACHINE 29
INSTALLATION DE LA MACHINE 29-31
Installation 29-30
Nivellement du seche-linge 30
- Connexion du tuyau d'évacuation de l'air 30
- Branchement à l'installation électrique 31
EMPLOI DE LA MACHINE 31-33
Description des fonctions 31-32
Hublot 32
Pour effectuer correctement le séchage du linge 32
- Précautions à adopter pour les tissus 33
Tableau des programmes 33
Poids du linge 33
ENTRETIEN
Nettoyage du filtré 34
- Localisation des pannes 34
·Solution des problèmes 34
Accessoires fournis sur demande 34
34
34
34
34
REMARQUES ET CONSEILS POUR L'UTILISATEUR
34
DONNÉES TECHNIQUES
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.0 | |
| Profondeur cm.: | 57.0 | |
| Contenance Max. | Voir plaquette des caractéristiques | |
| Puisance Nominale | Voir plaquette des caractéristiques | |
| Tension | Voir plaquette des caractéristiques | |
MODELE:
NUMERO DE SERIE:
DATE D'CHAT:
FR
Cet apparéil devra être utilisé en tant que se-che-linge pour usage domestique; tout autre employe doit être considéré improupe et, par conséquent, dangereux.
Conserver toujours leprésent manuel d'emploi à proximé du séche-linge, de façon à pouvoir le consulterrapidement,si nécessaire.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilisateur et risquent d'endommager le produit.
Au moment de la livraison de l'électroménager, vérifier qu'il ne soit pas endommagé suite au transport. Si l'on devait constater des dommages, il faudra s'adresser immédiatement au reventeur.
Pendant le cycle de séchage, l'air de la piece est convoyé à travers le côte arrrière de l'électroménager. Ne pas couvir le seche-linge avec du linge ou avec tout autre object.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention eventuelle.
II ne faut pas oublier que, pendant le cycle de sechage, le verre du hublot et le tuyau d'évacuation se réchaufferont, jusqu'à atteindre une température de 60^ . Ne pas toucher ces pieces avant la fin du cycle de refroidissement.
L'emploi de la machine est interdit aux enfants sans surveillance.
Ne jamais faire sécher des pieces de linge qui ont ete en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage a sec.
En effet, la nature de ces substances est volatile et elles pourraient provoquer des explosions.
Ne pas faire secher des pieces de linge consti-tues par du caoutchouc expansé ou avec des parties en caoutchouc, étant donné qu'elles poursaient fondre et endommager les autres pieces de linge ou même l'électroménager utilisé.
Si I'electromenager est vendu ou cede a des tiers, il ne faut pas oublier de remetre egalement le present manuel, qui permettra au proprieteaire suivant d'utiliser le seche-linge de facon correcte et en toute sécurité.
II ne faut pas tenter de réparer par soi-même les pannes de l'appareil, étant donné que les réparations effectuees par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet apparéil peuvent être effectuees exclusivement par le personnel autorisé des centres du service après-vente. Pour
les réparations, il faut utiliser uniquement des pieces de rechange originales.
Il faut essorer ou tordre soigneusement le linge avant de l'introduire dans le seche-linge. Le linge qui est essoré correctement séchera plus rapidement.
Nettoyer soigneusement le filtre chaque fois que l'on utilise le seche-linge, afin de garantir une circulation de l'air optimale.
Ne pas introduire ou sortir la fiche de la prise de courant électrique avec les mains mouillées.
La machine doit être branchée à une prise de courant électrique équipée de mise à la terre et qui soit conforme aux exigences de sécurité.
Il est interdir de brancher la machine à la prise électrique en utilisant des rallonges ou des fi-ches multiples.
Ne pas exposer l'appareil aux agents atmos- phériques.
Lorsque I'on effectue les révisions ou le nettoyage, il ne faut pas oublier de débrancher l'appareil de la prise de courant électrique.
Si l'on souhaite débrancher la machine de la prise de courant, il ne faut pas tirer le cable électrique mais la fiche.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole ×present sur l' apparéil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucune cas être traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récu-pération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
LA SOCIÉTÉ PRODUCTRICE DéCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SECURITE AINSI QUE DES INSTRUCTIONS POUR L'EMPLOI.
Cette machine est un électroménager qui sèche tout type de tissu lorsque vous le souhaitez.
La structure a ete realise en panneaux de tole traites et vernis, de facon a ce que ses caractéristiques esthetiques puissant rester inaltérées au cours du temps.
Le moteur et toutes les parties en mouvement ont ete concus et realises de formaon a assurer le maximum de silence.
Le tableau des commandes offre la possibilité d'utiliser ainsiment tous les programmes de sechage que l'on souhaite executer.
Le hublot très ample facilité le chargement et le déchargement du linge.

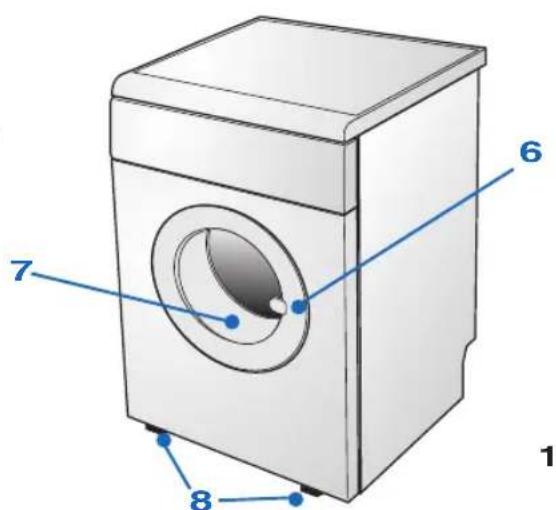

1-Touche Marche/Arret
2 - Touche séchage délicat ou énergique
3-ToucheDepart
4 - Manette de réglage des temps de séchage
5 - Voyant de contrôle sèche-linge allumé
6-Hublot
7-Filtre
8 - Pieds réglables
9 - Sortie de vidange
10 - Raccord de couplage
11 - Tuyau de vidange
12 - Support tuyau
INSTALLATION DE LA MACHINE
INSTALLATION
L'installation doit être effectuee par un personnel professionnellement qualifie, en respectant les instructions fournies par le constructeur, etant donne qu'une installation erronee pourrait provoquer des lesions aux personnes et endommager des objets.
Installer le sèche-linge à proximé d'une fenêtre, afin de facilititer l'évacuation de l'air humide.
Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrête en bas de la machine (fig. 3).
INSTALLATION
Ne jamais couvrir le prises d'air qui se trouvent à l'arrière de l'appareil.
Mettre le filtré dans la position d'emploi (fig. 4).
Nettoyer l'intérieur du tambour de sechage au moyen d'un chiffon humide, pour éliminer la poussière qui pourrait eventuèlement se déposer dans ce dernier.

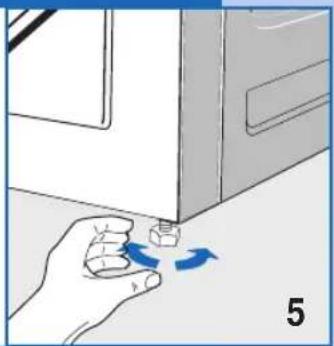

NIVELLEMENT DU SECHE-LINGE
Pieds régables. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.
Soulever légèrement la machine.
Regler les pieds à la bonne hauteur (fig. 5).
Baisser la machine.
Une machine dont le nivellement n'est pas correct est susceptible d'endommager les roulements et de s'abimer prematurément. Ce seche-linge ne nécessite pas de fixation au sol.

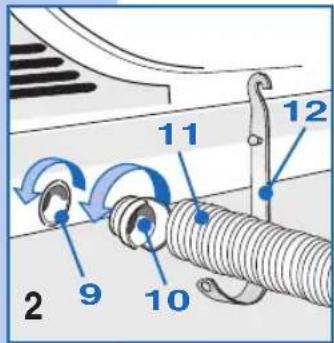

CONNEXION DU TUYAU D'ÉVACUATION DE L'AIR
Connector le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'arrière du séche-linge (fig.6).

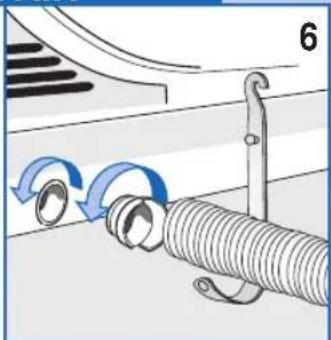

Connecter une extrémité du tuyau au raccord fourni avec l'appareil.
Tournier le raccord (en même temps que le tuyau) dans le sens contraire à celui des aiguilles d'une montre, dans le trou de vidange sur le seche-linge.

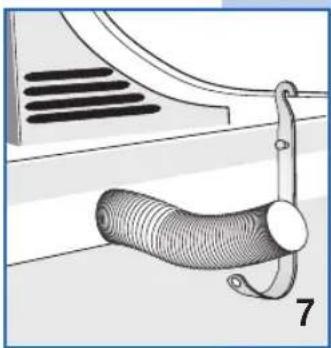

Pousser le tuyau à l'extérieur depuis l'arrière de la machine à gauche ou à droite, à travers le logement sur le fond de la carcasse de la machine.
Positionner l'autre extrémité du tuyau à proximé d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas été possible, il faudra s'assurer que la piece soit correctement ventilée lorsque la machine est utilisée. Se servir du support fourni avec l'appareil pour fixer le tuyau (fig. 7).
Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas evacué à l'extérieur, autrement le sèche-linge absorberait à nouveau l'air humide evacué et prolongerait le cycle de séchage. L'air humide est en outre susceptible d'endommager le sèche-linge. Uniquement l'air chaud et humide est evacué par le tuyau d'évacuation de l'air; l'air evacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.
Important: L'air à la sortie ne doit jamais être evacué dans une conduite utilisée pour l'évacuation des fumées générées par des appareils qui brûlent des gaz ou tout autre type de combustible.

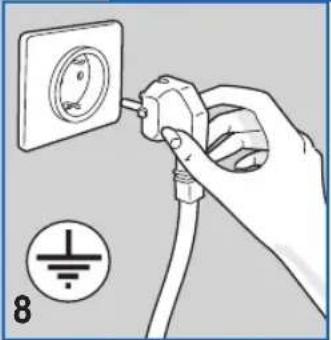

BRANCHEMENT ELECTRIQUE
S'assurer que la tension électrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrêté de l'appareil, corresponde à celle du réseau électrique.
Les paramètres du disjoncteur différentiel, des cables électriques et de la prise du réseau doivent être en mesure de supporter la charge maximum indiquée sur la plaquette des caractéristiques.
Los dispositivos salvavidas, cables electricos y toma de la red deben tener parámetros que permitan soportar la energia maxima indicada en la etiqueta.
La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Si tel n'est pas le case, le producteur n'assumera aucune responsabilité en cas d'accidents (fig.8).
Si le cable d'alimentation est abimé, il faudra contacter le centre du service après-vente technique spécialisé.
Il est interdirit de brancher le seche-linge au réseau électrique en utilisant des éléments indirects, tels que rallonges ou prises multiples.
Positionner l'appareil de façon a ce que le cable d'alimentation soit facilement accessible, de façon a pouvoir le débrancher en cas de nécessité.
Important: À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d'empêcher que les enfants puissant eventuèlement lemettre en fonction.
EMPLOI DE LA MACHINE
DESCRIPTION DES FONCTIONS

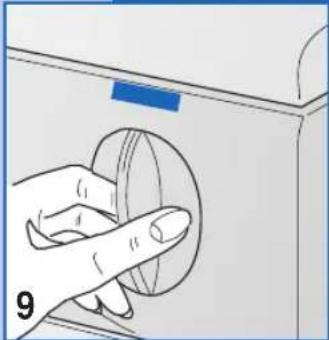

Bouton de réglage des temps de sechage: Tourner le bouton pour selec-tionner les temps de sechage souhaités (fig.9). (voir tableau des programmes pour lechioix du programme, en fonction du type de tissu)
A la fin de chaque cycle, il y aura une période de refroidissement de 10-15 minutes, pendant laquelle la machine restera allumée.
Touche Départ: Appuyer sur cette touche pour faire demarrer le cycle de sechage (levoyant de contrôle s'allumera)

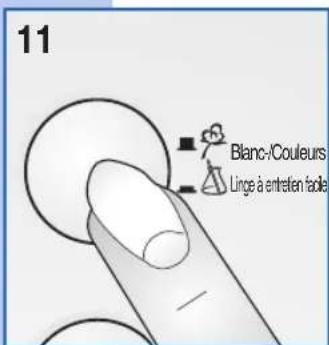

Touché séchage délicat ou énergique: en appuyant sur cette touche, on peut désir le type de séchage qui sera effectué: Énergique ou délicat (fig.11).
DESCRIPTION DES FONCTIONS

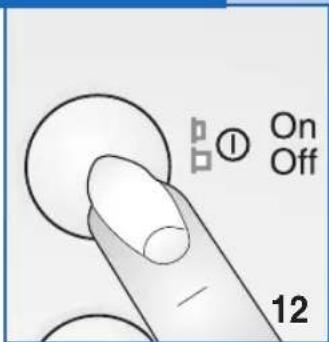

Touche Marche/Arrêt: Appuyer sur cette touche pourmettre la machine en marche.

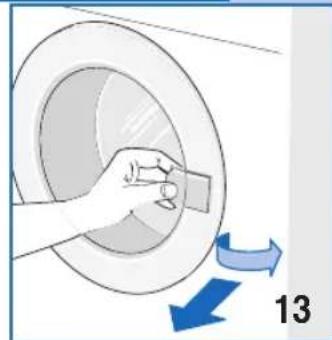

HUBLOT
Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir délicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tourner, puis il ralentira son mouvement jusqu'à l'arrêt complet. Important:
Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement.
Ne jamais ouvrir le hublot pendant la phase de séchage, afin d'eviter de se brûler à cause de la vapeur chaude ou bien du linge en question.
POUR EFFECTUER CORRECTEMENT LE SECHAGE DU LINGE
Suivre les instructions indiquées aux points suivants:
A
Effectuer l'essorage du linge.
B
Subdiviser le linge en fonction du type ou des fibres de tissu.
Fermer les fermétures éclair et les boutons, sans oublier de vider les poches des vêtements.
Retourner les pull-overs.
C
Ouvrir le hublot.
Charger le linge dans le panier, sans oublier d'introduire les draps par un coin.
Nous recommendons de charger en meme temps des pieces de linge de différentes dimensions (petites et grandes).
D
Fermer le hublot.
S'essuyer les mains (ne jamais toucher des apparéils électriques avec les mains mouillées).
Vérifier que la touche ON/OFF soit sur la position OFF.
Insérer la fiche dans la prise électrique.
E
Appuyer sur la touche Marche/Arrêt pour allumer la machine.
Attendre le signal acoustique et que la lampesoit etaignee.
Choiser le cycle de séchage le plus approprié
(voir tableau des programmes) ou programmer le sélecteur temporisateur sur le temps de séchage youlu.
Attendre que la lampe se soit allumée et ap-puyer sur la touche Départ pourmettre en marché le cycle de séchage.
F
Pour arreter la machine pendant le cycle de séchage, il suffit d'ouvrir le hublot (le tambour cessera de tourner)
Pour continuer le cycle de sechage, fermer le hublot.
Pendant le cycle de séchage, augmenter ou réduire le temps de séchage au moyen du sélecteur temporisateur, en tournant le bouton dans le sens des aiguilles d'une montre.
Pour faire secher parfaitement le linge de gran des dimensions, nous recommendons de bloquer la machine et d'enlever le linge plusieurs fois pendant le cycle de sechage.
G
Avec avoir retire tout le linge sec, nettoyer le filtrre comme indiqué ci-après:
-soulever le filtrer;
- ouvrir le filtré et le nettoyer au moyen d'unerosseSouple;
- fermer le filtré et le remetre dans son logement;
- le filtré devrai être nettoyé périodiquement avec de l'eau savonneuse, afin d'éliminer même les particules les plus petites.
Debrancher la fiche de la prise.
PRECAUTIONS A ADOpter POUR LES TISSUS
En cas de doutes quant au type de tissu, contrcler l'etiquette sur la piece en question. Presque toutes les pieces de linge qui peuvent etre sechées reportent l'indication specifie attesting quils peuvent etre sechés à la machine. Afin d'eviter l'électricité statique sur le linge, pendant les cycles de rincage de la machine à laver le linge, il faut utiliser un adoucissant.Sortir immédiatement du tambour les pieces de linge synthétiques, afin d'eviter qu'elles se froissent.
TABLEEAU DES PROGRAMMES
| Tissu | Poids du linge sec | Type de séchage devant être adopté | Temps exprimés en minutes | |
| Séchage pour armoire | Séchage pour fer à repasser | |||
| PROGRAMME À CONTRÔLÉ TEMPORISATEUR | ||||
| Coton/Lin | DEMI CHARGE | 20-40 min.40-60 | ||
| PROGRAMME À CONTRÔLÉ TEMPORISATEUR | ||||
| Synthétiques | DEMI CHARGE | 20-40 min.40-60 | ||
| Synthétiques délicats | 1,5 kg | 20-40 min.40-60 | ||
| Tissu | Poids du linge sec | Type de séchage devant être adopté | ||
| PROGRAMME À CONTRÔLÉ ELECTRONIQUE | ||||
| Coton/Lin | MAXIMUM CHARGE | Très sec | ||
| Coton/Lin | MAXIMUM CHARGE | Prêt à ranger | ||
| Coton/Lin | MAXIMUM CHARGE | Prêt à repasser | ||
| Coton/Lin | MAXIMUM CHARGE | Repassage en machine | ||
| PROGRAMME À CONTRÔLÉ ELECTRONIQUE | ||||
| Synthétiques délicats | DEMI CHARGE | Très sec | ||
| Synthétiques délicats | DEMI CHARGE | Prêt à ranger | ||
| Synthétiques délicats | DEMI CHARGE | Prêt à repasser | ||
| Synthétiques délicats | DEMI CHARGE | Repassage en machine | ||
SÉCHAGE ÉNERGIQUE SECHAGE DÉLICAT
Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pieces de linge, type de tissu, humidité. Les pieces de linge qui sont correctement essorées sechant plus rapidement. Afin d'éviter que les pieces de linge se froissent, il ne faut pas surcharger le séche-linge.
POIDS DU LINGE
Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'asinage, de la qualité et de la finition.
Linge de lit
Couverture matelassée 700 g.
Draps 550 g.
Draps dessus 600g
Taie d'oreiller 180 g.
Lin pour la maison
Torchon pour assiettes 90 g.
Torchon pour verres 70 g.
Serviette tissu brut 20g
Serviette de bain 200 g.
Autres pieces de linge
Peignoir 1200 g.
Serviette de bain 800 g
Chemisier femme 300g
Chemisehomme600g
Chemisiers femme/chemises homme
en tissu synthetique 300 g.
Lin de table
Nappe 250 g.
Nappe de grandes dimensions 1000 g.
Serviettes 80g.
Vétements pour homme
Chemise ne nécessitant pas du repassage 250 g.
Maillot de corps (sans manches) 120 g.
Slip 80 g.
Culottes 250 g.
Pyjama 480 g.
Chemise de nuit 400 g.
Mouchoirs 25g.
Vêtements pour femme
Chemisier 100g.
T-shirt 100 g.
Slip 80 g.
Combaison 150g.
Chemise de nuit 180g.
Pyjama 450 g.
Mouchoirs 15g.
NETTOYAGE DU Filtre
Afin de garantir des résultats de sechage optimaux en toute circonstance, il ne faut pas oublier que le filtrte doit toujours être nettoyé. Ne pas oublier de contrôle et de nettoyer le filtrte après chaque cycle de sechage.
Important:
Nettoyer le filtré uniquement lorsque la machine est froide! Pour le nettoyage du filtré, suivre la procédure reportée ci-après:

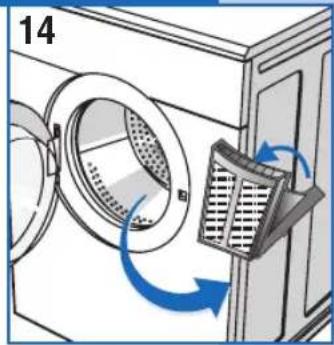

Ouvrir le hublot.
Tenir le filtré des deux mains et pousser vers le haut pour le sortir.
Écarter légèrement le bord supérieur du filtré et ouvrir le filtré.
Enlever les résidus de tissu.
Fermer le filtré, en s'assurant que la fermeture returne dans la position cor-recte.
Si nécessaire, nettoyer les coulisses du filtr de la machine à l'aide d'un aspi-rateur.
Positionner le filtrre sur ses coulisses (fig.13).
Tous les apparciels electriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifier.
Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation.
Avant de contacter notre Centre du Service Aprees-Vente, verifier les points indiques ci-apres.
SOLUTION DES PROBLEMES
Si la machine ne fonctionne pas
s'assurer que:
1)le branchement à l'alimentation du réseau ait été effectué.
2)la prise soit efficace:
2a)un fusible a-t-il sauté? (le contrôle est aisé, il suffit de brancher un autre appar临eil, tel qu'une lampe de table).
2b)Toutes les instructions reportées dans le manuel d'instructions ont-elles etesuivies?
Si la machine ne fonctionne pas
s'assurer que:
1)Le hublot ait eté fermé correctement.
Le linge ne sèche pas
s'assurer que:
1)le tuyau d'évacuation de l'air ne soit pas pié ou tordu.
2) le contrôle ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l'on ouvre le hublot, les parties internes du seche-linge et le linge peuvent être très chauds).
Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche.
Nos you prions de bien fouloir communique le modele, le numero de série et le type de panne. Ces informations permectent a I'opérateur du service d'assistance technique de se procurer les pièces de rechange nécessaires et, par conséquent, elles garantissent uneexecution rapide et efficace de la réparation.
Les revendeurs disposent des accessoires nécessaires afin de compléter une installation différente, qui permettra de fixer le séche-linge sur une machine à laver le linge à chargeMENT frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modele de machine qui permettra d'effectuer ce type de montage.
Estimado CLIENTE,
FECHA DE ADQUISICION:
