MANUAL DE USUARIO VD06S Ardo

LOCALISATION DES PANNES

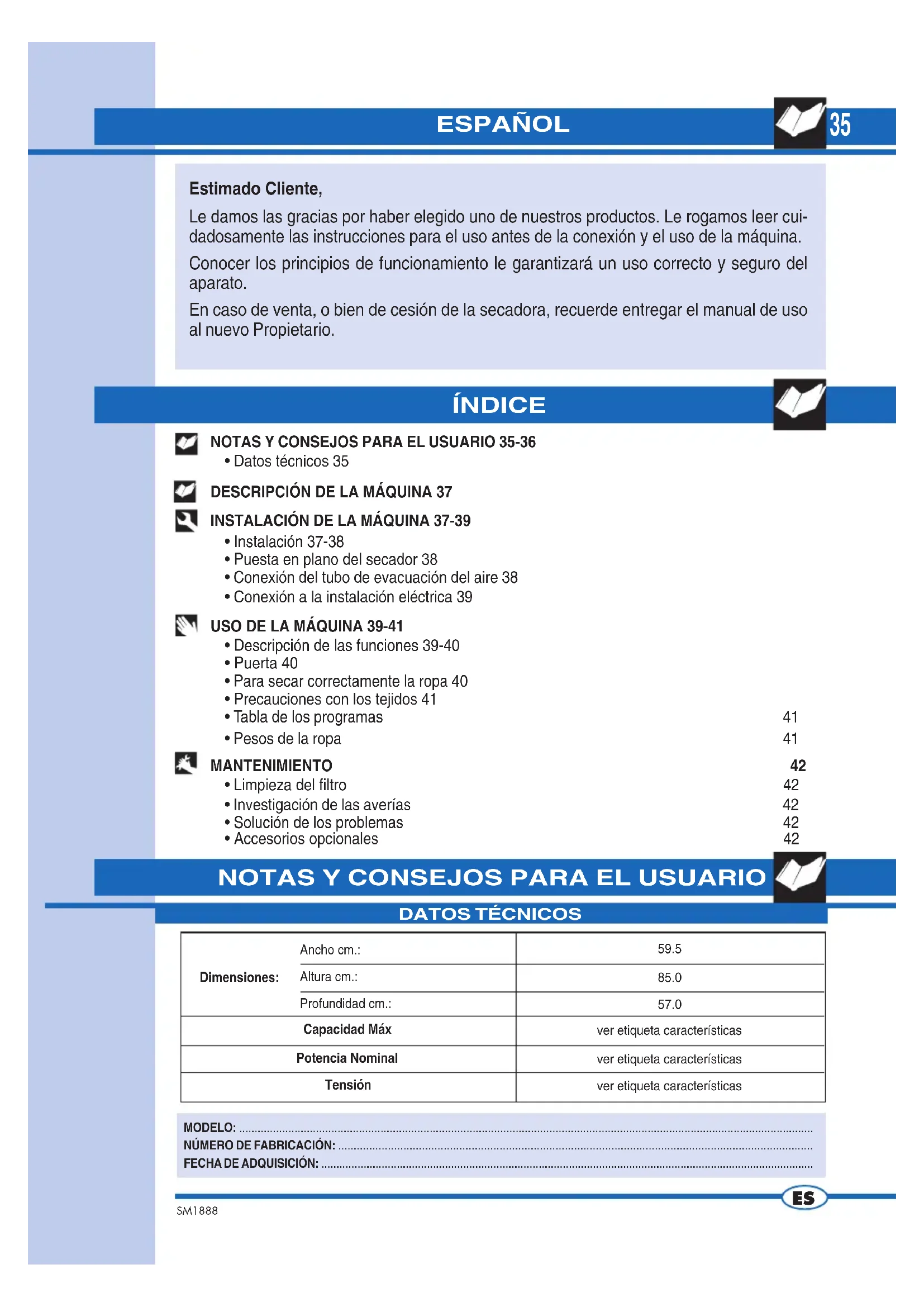

ÍNDICE MODELO: ........................................................................................................................................................................................... NÚMERO DE FABRICACIÓN: ......................................................................................................................................................... FECHA DE ADQUISICIÓN: ................................................................................................................................................................... ESPAÑOL Estimado Cliente, Le damos las gracias por haber elegido uno de nuestros productos. Le rogamos leer cui- dadosamente las instrucciones para el uso antes de la conexión y el uso de la máquina. Conocer los principios de funcionamiento le garantizará un uso correcto y seguro del aparato. En caso de venta, o bien de cesión de la secadora, recuerde entregar el manual de uso al nuevo Propietario.

NOTAS Y CONSEJOS PARA EL USUARIO

Ancho cm.:Altura cm.:Profundidad cm.:Dimensiones:

ver etiqueta característicasver etiqueta característicasver etiqueta característicasCapacidad MáxPotencia NominalTensión

DESCRIPCIÓN DE LA MÁQUINA 37

INSTALACIÓN DE LA MÁQUINA 37-39

• Puesta en plano del secador 38

• Conexión del tubo de evacuación del aire 38

• Conexión a la instalación eléctrica 39

USO DE LA MÁQUINA 39-41

• Descripción de las funciones 39-40

• Para secar correctamente la ropa 40

• Precauciones con los tejidos 41

• Tabla de los programas 41

• Pesos de la ropa 41 MANTENIMIENTO 42

• Limpieza del filtro 42

• Investigación de las averías 42

• Solución de los problemas 42

• Accesorios opcionales 4236 SM1888

NOTAS Y CONSEJOS PARA EL USUARIO

▼ El empleo de este aparato debe ser el de secadora para uso doméstico, cualquier otro empleo debe considerarse impropio y por lo tanto peligroso. ▼ Conserve siempre el presente manual de uso, cerca de la secadora para poder con- sultarlo rápidamente en caso de necesidad. ▼ Cualquier modificación o intento de manipu- lación del aparato puede ser peligroso para el usuario y provocar daños al producto. ▼ A la entrega del electrodoméstico, verifique que esté íntegro sin daños debidos al trans- porte. Si detecta algún daño diríjase al re- vendedor. ▼ Durante el ciclo de secado, el aire de la ha- bitación es encauzado a través del lado pos- terior del electrodoméstico. No cubra la se- cadora con ropa u otras cosas. ▼ Al posicionar el aparato verifique que el ca- ble de alimentación no quede plegado ni comprimido y quede accesible para eventua- les intervenciones. ▼ Recuerde que durante el ciclo de secado, el vidrio de la puerta y el tubo de vaciado se calientan hasta a una temperatura de 60°. No toque estas partes antes que termine el ciclo de enfriamiento. ▼ Está prohibido que los niños usen la máqui- na sin vigilancia. ▼ No haga secar nunca prendas de ropa que hayan estado en contacto con agentes quí- micos como por ejemplo líquidos para la lim- pieza en seco. En efecto, éstos son de naturaleza volátil y pueden causar explosiones. ▼ No seque prendas que tengan esponja de goma o partes de goma, porque pueden di- solverse y dañar otras prendas de ropa o incluso el mismo electrodoméstico ▼ Si vende o regala el electrodoméstico recuer- de entregar también el presente manual que permitirá al nuevo propietario utilizar la se- cadora en modo correcto y seguro ▼ No intente reparar usted mismo las averías del aparato porque las reparaciones efectua- das por alguien no profesional pueden pro- vocar serios daños y anulan el derecho a las reparaciones en garantía ▼ Las reparaciones del aparato pueden ser efectuadas exclusivamente por el personal autorizado de los centros de asistencia. En las reparaciones deben utilizarse exclusiva- mente piezas de recambio originales ▼ Centrifugue o estruje bien la ropa antes de cargarla en el secador. La ropa bien centrifugada se seca más de prisa. ▼ Limpie bien el filtro cada vez que utiliza la secadora, para garantizar una perfecta cir- culación del aire. ▼ No conecte o desconecte el enchufe de la toma de corriente con las manos mojadas. ▼ La máquina debe conectarse a una toma de corriente eléctrica provista de puesta a tie- rra y conforme a las exigencias de seguri- dad. ▼ Está prohibido conectar la máquina a la toma eléctrica utilizando extensiones o enchufes múltiples. ▼ No exponga el aparato a los agentes atmos- féricos. ▼ Al ejecutar las revisiones o la limpieza re- cuerde desconectar el aparato de la toma de corriente eléctrica. ▼ Si desea desconectar la máquina de la toma de corriente tire del enchufe y no del cable eléctrico. ▼ Este aparato lleva el marcado CE en confor- midad con la Directiva 2002/96/EC del Par- lamento Europeo y del Consejo sobre resi- duos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este pro- ducto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se inclu- yen con el producto, indica que no se puede tratar como residuo doméstico. Es necesa- rio entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de resi- duos. Para obtener información más deta- llada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en con- tacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

CUALQUIERA RESPONSABILIDADES POR

EVENTUALES ACCIDENTES PROVOCADOS

POR LA NO OBSERVANCIA DE LAS NOR- MAS DE SEGURIDAD Y DE LAS INSTRUC-

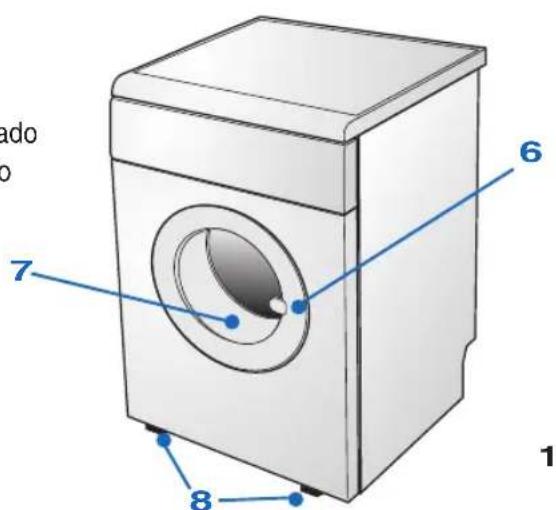

DESCRIPCIÓN DE LA MÁQUINA

INSTALACIÓN DE LA MÁQUINA

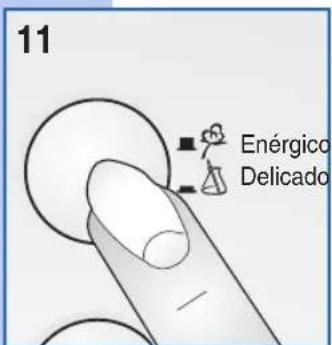

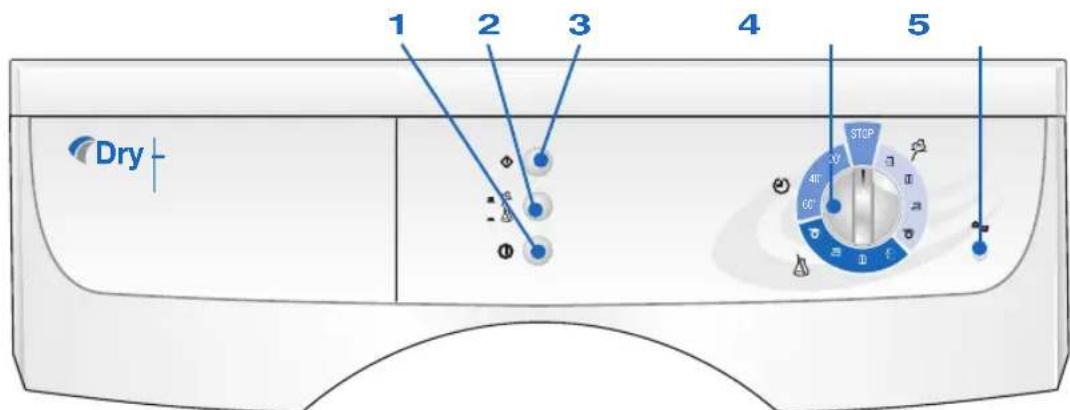

2 - Pulsador de secado delicado o enérgico

3 - Pulsador de Start

4 - Perilla de regulación de los tiempos de secado

5 - Luz testigo de control de secador encendido

6 - Puerta con vidrio

9 - Salida de descarga

10- Racor de acoplamiento

11- Tubo de descarga

La máquina es un electrodoméstico que seca cualquier tipo de tejido cuando Usted quiere. ▼ La estructura ha sido realizada con paneles de chapa tratados y barnizados de modo que sus cualidades estéticas permanezcan inalteradas en el tiempo. ▼ El motor y todas las piezas en movimiento han sido estudiadas y realizadas para garantizar el máximo silencio. ▼ El tablero de mandos permite utilizar fácilmente todos los secados deseados. ▼ La puerta, muy amplia facilita la carga y descarga de la ropa.

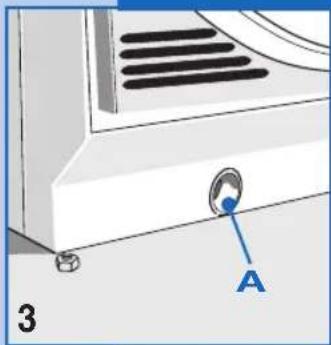

INSTALACIÓN La instalación tiene que ser efectuada por personal profesional calificado, según las instrucciones del constructor, porque una instalación incorrecta puede causar daños a personas y o cosas. ▼ Instalar el secador cerca de una ventana para facilitar la evacuación del aire húmedo. ▼ Utilizar el tubo de evacuación del aire para evitar la condensación y fijarlo en el orificio A. situado en la parte posterior inferior de la máquina, (fig. 3).

INSTALACIÓN DE LA MÁQUINA

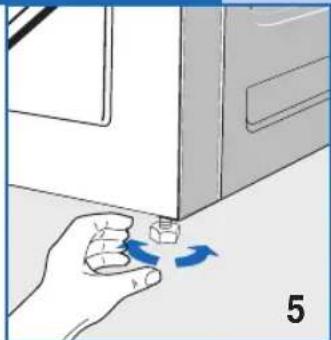

Pies regulables. Ponga la secadora en posición vertical de modo que se apoye firmemente en los cuatro pies. Nivele la máquina ajustando los pies como se describe a continuación ▼ Levante ligeramente la máquina. ▼ Regule los pies a la altura justa,( fig. 5). (No destornille demasiado los pies y no use destornilladores.) ▼ Baje la máquina. Una máquina mal nivelada puede dañar los cojinetes y desgastarse prematuramente. Esta secadora no necesita fijarse al suelo.

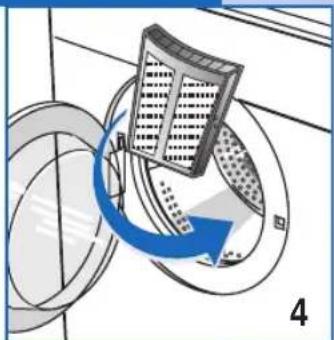

▼ No cubra nunca las tomas del aire situadas detrás de su aparato. ▼ Ponga el filtro en la posición de uso, (fig. 4). ▼ Limpie el interior de la cuba de secado con un paño húmedo para eliminar el polvo que allí se deposita.

PUESTA EN PLANO DE LA SECADORA

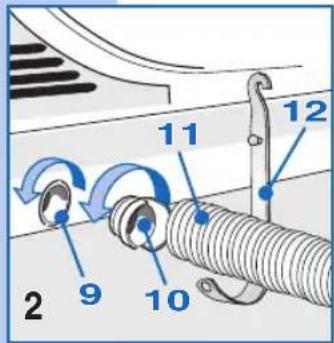

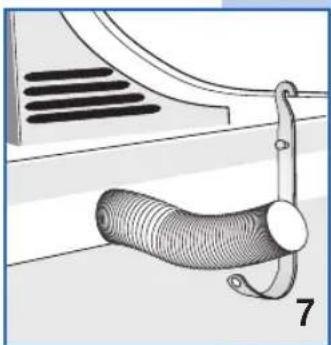

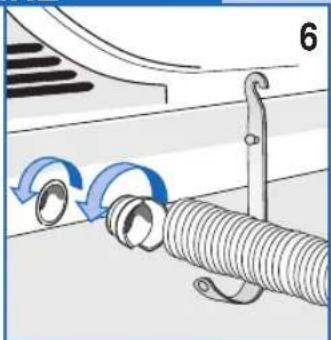

CONEXIÓN DEL TUBO DE EVACUACIÓN DE AIRE Conecte el tubo de descarga de aire a la salida de descarga en la parte posterior de la secadora,( fig.6). ▼ Conecte un extremo del tubo al racor suministrado. ▼ Girar el racor (junto con el tubo) en sentido antihorario en la boca de descarga de la secadora. ▼ Empuje el tubo fuera de la parte posterior de la máquina a la izquierda o a la derecha a través del hueco en el fondo del cajón de la máquina. ▼ Posicione el otro extremo del tubo cerca de una ventana o de una salida de ventilación hacia el exterior. Si esto no es posible, controle que el local esté bien ventilado cuando usa la máquina. Use el soporte suministrado para fijar el tubo, (fig. 7). Importante: El tubo de descarga del aire tiene que estar conectado aunque el aire no se descargue al exterior porque de otro modo la secadora reabsorbe el aire húmedo descargado y prologa el ciclo de secado. Además el aire húmedo puede dañar la secadora. Del tubo de descarga del aire se descarga sólo aire caliente y húmedo que de por sí no es peligroso, pero que en todo caso no debe dirigirse hacia las personas, animales, plantas. Importante: El aire que sale no debe ser descargado en una cañería utilizada para la descarga de los humos generados por aparatos que queman gas u otros combusti- bles.39 SM1888

DESCRIPCIÓN DE LAS FUNCIONES

INSTALACIÓN DE LA MÁQUINA

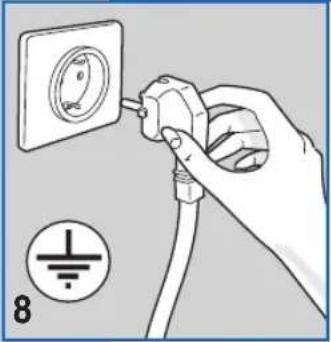

▼ Verifique que la tensión eléctrica indicada en los datos técnicos de la etiqueta situada en la parte posterior del aparato, corresponda a la de la red eléctrica. ▼ Luego de la instalación, tanto el acceso a la alimentación de red como la des- conexión de la alimentación de red deben estar garantizados por un interrup- tor bipolar. ▼ Los dispositivos salvavidas, cables eléctricos y toma de la red deben tener parámetros que permitan soportar la carga máxima indicada en la etiqueta. ▼ La toma de corriente a la cual se conecta la máquina debe estar dotada de puesta a tierra. En caso contrario, el productor rechaza cualquier responsabi- lidad por eventuales accidentes (fig.8). ▼ Si el cable de alimentación se ha dañado en algún modo, póngase en contacto con el centro de asistencia técnica especializada. ▼ Se prohibe conectar la secadora a la red a través de elementos indirectos como extensiones y tomas múltiples. ▼ Posicione el aparato de modo que el cable alimentación quede fácilmente ac- cesible para poderlo desconectar en caso de necesidad. Importante: Al final del ciclo de secado, desconecte la secadora de la red para impedir que un niño pueda hacerla funcionar. ▼ Perilla de regulación de los tiempos de secado: girar la perilla para selec- cionar los tiempos de secado deseados(Fig.9) (ver tabla de programas para la selección del programa según el tipo de tejido) ▼ Al final de cada ciclo hay un período de enfriamiento de 10-15 minutos durante el cual la máquina permanece encendida. ▼ Pulsador de Start: presionar este pulsador para hacer partir el ciclo de secado(la luz testigo de control se enciende) ▼ Pulsador de secado delicado o enérgico: al presionar este pulsador se puede seleccionar el tipo de secado que se efectuará enérgico o delicato (fig. 11). Enérgico Delicado40 SM1888

DESCRIPCIÓN DE LAS FUNCIONES

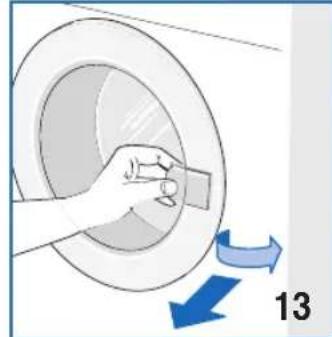

La secadora es del tipo con carga frontal. Tirar de la manija hacia adelante sin forzar, luego abrir delicadamente la puerta con vidrio. La máquina se para cuando se abre la puerta durante el ciclo de secado. La cuba sigue girando, luego ralentiza hasta su completa detención. Importante: ▼ Durante el ciclo de secado, la ropa naturalmente está caliente. La ropa se enfría durante el ciclo de enfriamiento. ▼ No abra nunca la puerta de vidrio durante la fase de secado para evitar que- maduras debido al vapor caliente o la ropa. ▼ Pulsador On/OFF: Presionar este pulsador para encender la máquina.

PARA SECAR CORRECTAMENTE LA ROPA

Seguir los puntos que se indican a continuación:

▼ Divida la ropa por tipo o por fibras de tejido. ▼ Cierre las cremalleras y abroche los boto- nes, recordando ▼ vaciar los bolsillos de las prendas de ropa. Déle la vuelta a los suéteres.

▼ Abra la puerta de vidrio. ▼ Cargue la ropa en la cuba, recordando car- gar las sábanas desde un ángulo. ▼ Se recomienda cargar prendas grandes y pequeñas juntas.

▼ Cierre la puerta con vidrio. ▼ Séquese las manos, no toque nunca los equipos eléctricos con las manos mojadas. ▼ Introduzca el enchufe en la toma eléctrica.

Presionar el pulsador ON/OFF para encender la máquina

Esperar la señal sonora y que la luz testigo esté apagada.

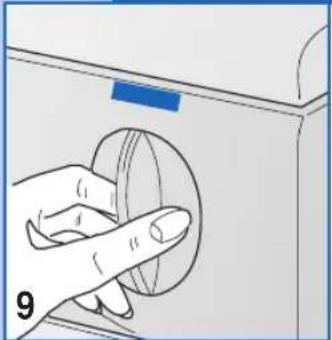

Seleccionar el ciclo de secado más indicado(ver la tabla de programas) o bien implementar el selector timer en el tiempo de secado pedido.

Esperar que se encienda la luz testigo y presionar el pulsador start para poner en marcha el ciclo de secado.

▼ Para detener la máquina durante el ciclo de secado basta abrir la puerta, (la cuba deja de girar), ▼ Para continuar el ciclo de secado cierre la puerta y pressionar el pulsador de partida.

Para hacer secar perfectamente las prendas de grandes dimensiones, recomendamos detener la máquina y quitar la ropa varias veces en el curso del ciclo de secado.

▼ Después de haber sacado la ropa seca, limpie el filtro de la siguiente manera: - levante el filtro; - ábralo y límpielo con un cepillo suave; - ciérrelo y póngalo nuevamente en su asiento; - debe lavar el filtro periódicamente con agua jabonosa para eliminar hasta las partículas más pequeñas. ▼ Desconecte el enchufe de la toma.41 SM1888 En caso de dudas sobre el tipo de tejido, controle la etiqueta de la prenda. Casi todas las prendas que pueden secarse indican específicamente que son adecuadas para el secado en máquina. Para evitar la electricidad estática en las prendas de ropa, durante los ciclos de aclarado de la lavadora, use un suavizante. Quite inmediatamente de la cuba las prendas sintéticas para evitar que se arruguen.

Los pesos indicados son aproximados y pueden variar según el proceso de elaboración, cali- dad y acabado.

20-40 min.40-60 min. 20-40 min.40-60 min. Maxima carga Algodón/ LinoFabricPROGRAMA CON CONTROL ELECTRÓNICOPROGRAMA CON CONTROL ELECTRÓNICOType of drying to utiliseWeight of dry washingExtra seco Maxima carga Algodón/ LinoPara guardar en armario Maxima carga Algodón/ LinoHúmedo para planchado Maxima carga Algodón/ LinoMuy húmedoDelicate synthetics Extra seco Media carga Delicate synthetics Para guardar en armario Media carga Delicate synthetics Húmedo para planchado Media carga Delicate synthetics Muy húmedo Media carga Importante: El tiempo de secado depende de diferentes factores: peso, dimensión de las prendas, tipo de tejido, humedad. Las prendas bien estrujadas se secan an- tes. Para evitar que las prendas se arruguen, no sobrecargue la secadora. Ropa de cama Manta acolchada 700 g Sábanas 550 g Sábanas de arriba 600 g Funda de almohada 180 g Lino para la casa Paños de cocina90 g Paño secador de copas 70 g Toalla basta 20 g Toalla baño 200 g Otras prendas de ropa Albornoz 1200 g Toalla baño 800 g Camisa mujer 300 g Camisa hombre 600 g Camisas mujer/hombre de tejido sintético 300 g Lencería de mesa Mantel 250 g Mantel grande 1000 g Servilletas 80 g Vestuario hombre Camisa wash and wear 250 g Camisola, sin mangas, 120 g Calzoncillos 80 g Bragas 250 g Pijama 480 g Camisón 400 g Pañuelos 25 g Vestuario mujer Camisa 100 g Camiseta 100 g Braguitas 80 g Enaguas 150 g Camisón 180 g Pijama 450 g Pañuelos 15 g

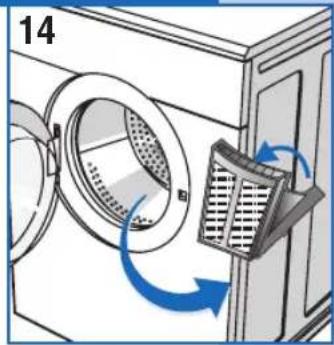

Para obtener resultados ideales de secado en cualquier circunstancia, recuerde que el filtro debe estar siempre limpio. Recuerde controlar y limpiar el filtro des- pués de cada ciclo de secado. Importante: ¡Limpie el filtro sólo con la máquina fría! Para la limpieza del filtro siga el procedimiento que se indica a continuación: ▼ Abra la puerta de vidrio. ▼ Sujete el filtro con ambas las manos y empuje hacia arriba para sacarlo. ▼ Ensanche ligeramente el borde superior del filtro y abra el filtro. ▼ Saque la pelusa. ▼ Cierre el filtro controlando que el cierre vuelva a su posición correcta. ▼ Si es necesario limpie las guías de desplazamiento del filtro de la máquina con una aspiradora. ▼ Posicione el filtro sobre sus guías de desplazamiento, (fig.˜13).

INVESTIGACIÓN DE AVERÍAS

1) Verifique si ha efectuado la conexión a la ali-

2) Verifique si la toma está eficiente:

2a) ¿Ha saltado el fusible? (El control es fácil, basta conectar otro aparato como por ejemplo una lámpara de mesa. 2b) ¿Ha seguido todas las instrucciones del manual de instrucciones? Si la máquina no parte

1) La puerta de vidrio se ha cerrado correcta-

2) El pulzador "DE PARTIDA" ha sido presiona-

1) Es posible que el tubo descarga del aire esté

plegado o retorcido.

2) Es posible que el filtro esté atascado. (Recuer-

de que cuando se abre la puerta de vidrio, las partes internas de la secadora y la ropa pue- den estar muy calientes). Todos los equipos eléctricos están sujetos a averías. Recuerde que en estos casos debe llamar a un electricista calificado. En todo caso puede resolver usted mismo muchos de los problemas que se presentan. Importante: En caso de funcionamiento incorrecto, recuerde desconectar inmediamente la máquina de la red de alimentación. Antes de llamar nuestro Centro de Asistencia, verifique los puntos que se indican a continuación.

SOLUCIÓN DE LOS PROBLEMAS

Si después de la ejecución de las funciones descritas, el aparato aún no funciona correctamente señalar el defecto al centro asistencia técnica autorizada más cerca- no. Se ruega comunicar el modelo, el número de fabricación y el tipo de avería. Estas informaciones permiten al operador de la asistencia técnica obtener las pie- zas de repuesto necesarias y, luego, garantizan una reparación rápida y eficaz. ACCESORIOS OPCIONALES Donde su revendedor está disponible el accesorio para completar la instalación diferente que le permi- tirá fijar su secadora sobre una lavadora con carga frontal para poder economizar el espacio. El modelo de máquina que le permitirá efectuar este montaje le será aconseja do por su instalador43 SM1888

11- Tubo de escoamento
