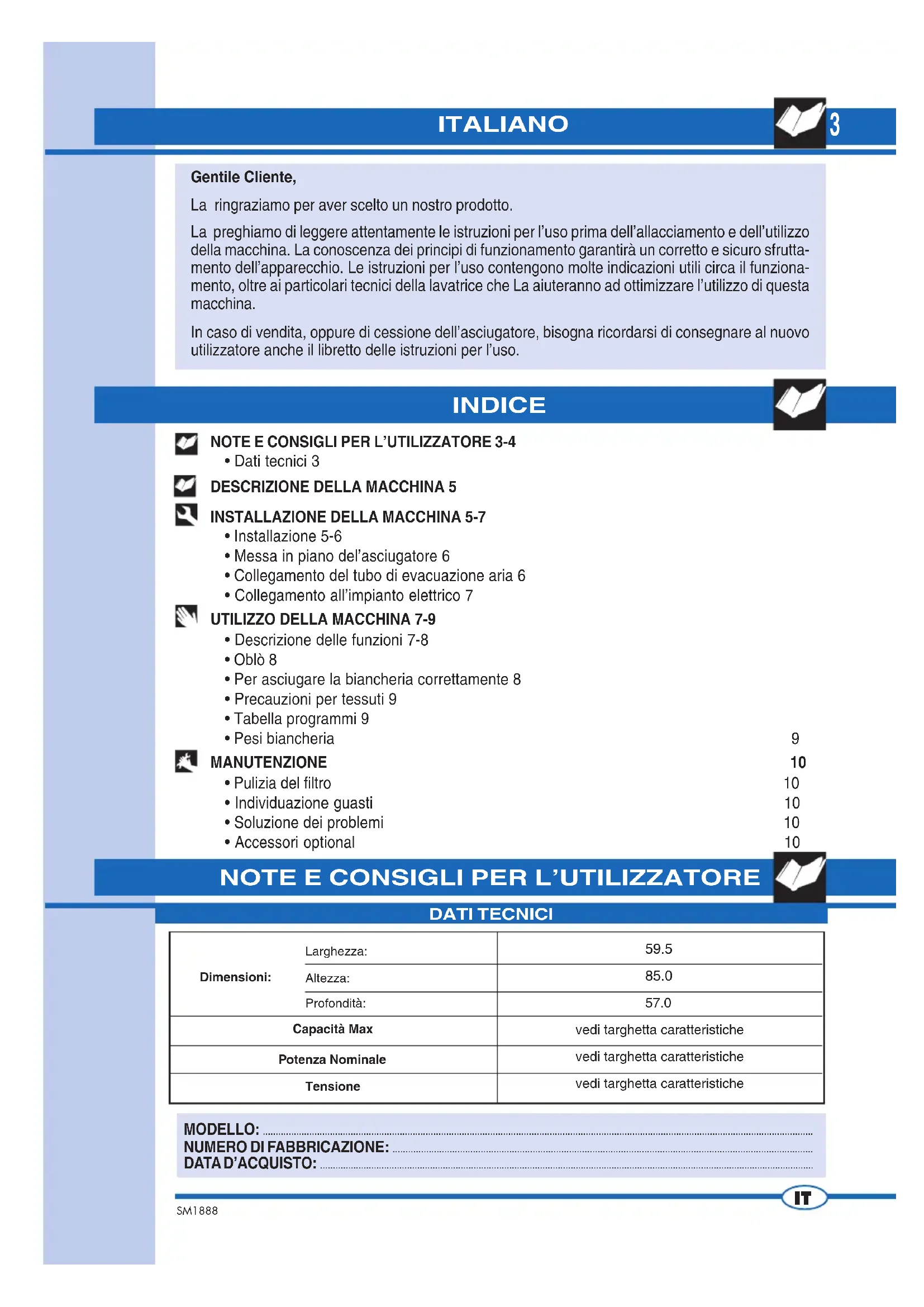

RU3 SM1888 INDICE MODELLO: ..................................................................................................................................................................................................................... NUMERO DI FABBRICAZIONE: .................................................................................................................................................................. DATA D’ACQUISTO: ................................................................................................................................................................................................. ITALIANO Gentile Cliente, La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attentamente le istruzioni per l’uso prima dell’allacciamento e dell’utilizzo della macchina. La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfrutta- mento dell’apparecchio. Le istruzioni per l’uso contengono molte indicazioni utili circa il funziona- mento, oltre ai particolari tecnici della lavatrice che La aiuteranno ad ottimizzare l’utilizzo di questa macchina. In caso di vendita, oppure di cessione dell’asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l’uso.

DESCRIZIONE DELLA MACCHINA 5

• Messa in piano del’asciugatore 6

• Collegamento del tubo di evacuazione aria 6

• Collegamento all’impianto elettrico 7

UTILIZZO DELLA MACCHINA 7-9

• Descrizione delle funzioni 7-8

• Per asciugare la biancheria correttamente 8

• Precauzioni per tessuti 9

• Pesi biancheria 9 MANUTENZIONE 10

• Pulizia del filtro 10

• Individuazione guasti 10

• Soluzione dei problemi 10

DATI TECNICI Larghezza:Altezza:Profondità:Dimensioni:

vedi targhetta caratteristichevedi targhetta caratteristichevedi targhetta caratteristicheCapacità MaxPotenza NominaleTensione4 SM1888

NOTE E CONSIGLI PER L’UTILIZZATORE

▼ L’uso di questo apparecchio dovrà essere quel- lo di asciugatore per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso. ▼ Conservare il presente manuale d’uso sem- pre vicino all’asciugatrice in modo da poterlo consultare rapidamente se necessario. ▼ Qualsiasi modifica o tentativo di manomissio- ne dell’apparecchio può essere pericolosa per l’utilizzatore e provocare danni al prodotto. ▼ Alla consegna dell’elettrodomestico, verifica- re che risulti indenne da eventuali danneggia- menti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore. ▼ Durante il ciclo d’asciugatura, l’aria della stan- za viene convogliata attraverso il lato poste- riore dell’elettrodomestico. Non coprire l’asciu- gatrice con biancheria o altro. ▼ Nel posizionare l’apparecchio assicurarsi che il cavo di alimentazione non subisca piegature ne compressioni e sia accessibile, per even- tuali interventi. ▼ Si ricordi che durante il ciclo d’asciugatura, il vetro dell’oblò e il tubo di scarico si scalderan- no anche fino ad una temperatura di 60°. Non toccare queste parti prima della fine del ciclo di raffreddamento. ▼ E’ vietato l’uso della macchina ai bambini, se non sorvegliati. ▼ Non far mai asciugare capi che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco. Sono infatti di natura volatile e potrebbero causare esplosioni. ▼ Non far asciugare capi con gomma espansa o parti in gomma, in quanto potrebbero scioglier- si e danneggiare altri capi di biancheria o ad- dirittura l’elettrodomestico stesso. ▼ Se l’elettrodomestico viene venduto o regala- to, si ricordi di consegnare anche il presente manuale che consentirà al successivo proprie- tario di utilizzare l’asciugatrice in modo corret- to e sicuro. ▼ Non si può tentare di riparare da soli i guasti dell’apparecchio perché le riparazioni effettua- te da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia. ▼ Le riparazioni dell’apparecchio possono essere effettuate esclusivamente da personale auto- rizzato dei centri di assistenza. Per le ripara- zioni devono essere usate solo parti di ricam- bio originali. ▼ Centrifugare o strizzare bene la biancheria prima di caricarla nell’asciugatore. La bianche- ria ben centrifugata si asciugherà più in fretta. ▼ Pulire bene il filtro ogni volta che si utilizza l’asciugatrice, in modo da garantire una per- fetta circolazione dell’aria. ▼ Non attaccare oppure staccare la spina dalla presa della corrente elettrica con le mani ba- gnate. ▼ La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza. ▼ E’ vietato collegare la macchina alla presa elet- trica utilizzando prolunghe o spine multiple. ▼ Non esporre l’apparecchio ad agenti atmosfe- rici. ▼ Eseguendo le revisioni o le pulizie ricordarsi di staccare l’apparecchio dalla presa della cor- rente elettrica. Nel caso si voglia staccare la macchina dalla presa della corrente non tirare il cavo elettrico ma la spina. ▼ Questo apparecchio è contrassegnato in con- formità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contri- buisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto dome- stico ma deve essere consegnato presso l’ido- neo punto di raccolta per il riciclaggio di appa- recchiature elettriche ed elettroniche. Disfar- sene seguendo le normative locali per lo smal- timento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il ne- gozio presso il quale il prodotto è stato acqui- stato.

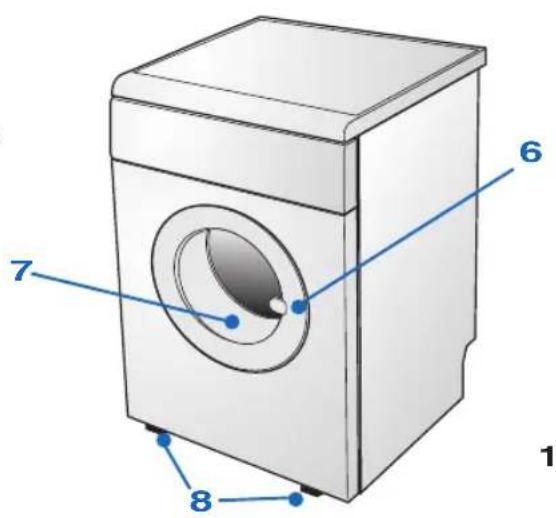

DESCRIZIONE DELLA MACCHINA

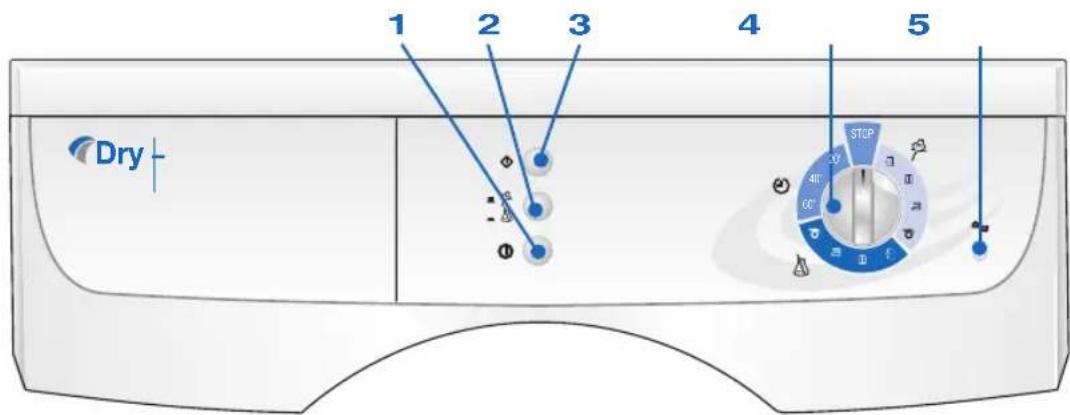

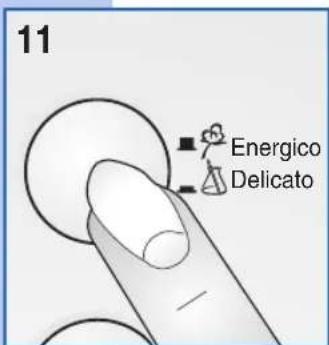

2 - Pulsante asciugatura delicata o energica

4 - Manopola regolazione tempi di asciugatura

5 - Spia di controllo asciugatore acceso

9 - Sbocco di scarico

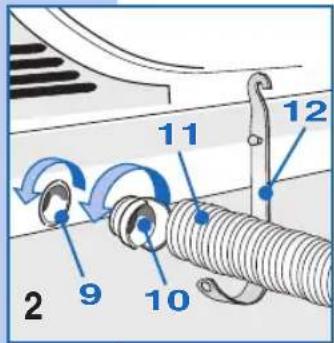

10- Raccordo di accoppiamento

▼ La macchina è un elettrodomestico che asciuga ogni tipo di tessuto quando Lei vuole. ▼ La struttura é stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano rimanere inalterate nel tempo. ▼ Il motore e tutte le parti in movimento sono state studiate e realizzate in modo da garantire il massimo della silenziosità. ▼ Il pannello comandi racchiude in se la possibilità di utilizzare facilmente tutte le asciugature desiderate. ▼ L’oblò molto ampio facilita il carico e scarico della biancheria. 40-60 min20-40 min3 kg40-60 min20-40 min40-60 min20-40 min3 kg2 kg STOP 40'60'20' Dry

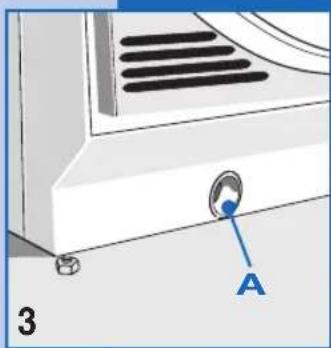

INSTALLAZIONE L’installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose. ▼ Installare l’asciugatore vicino una finestra per facilitare l’evacuazione dell’aria umida. ▼ Utilizzare il tubo di evacuazione dell’aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).

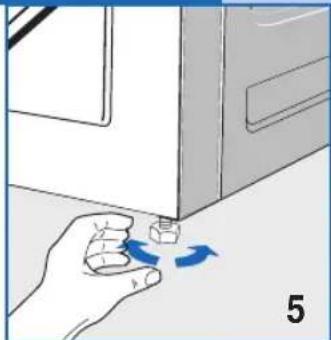

Piedini regolabili. Mettere l’asciugatrice in posizione verticale in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descritto ▼ Sollevare leggermente la macchina. ▼ Regolare i piedini all’altezza giusta (fig. 5). ▼ Abbassare la macchina. Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fissaggio al suolo.

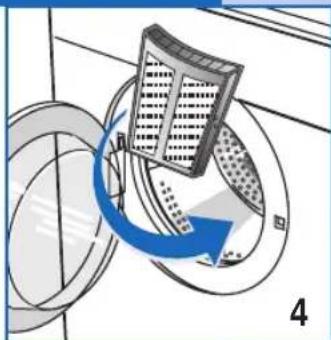

▼ Non coprire mai le prese dell’aria poste dietro il vostro apparecchio. ▼ Mettere il filtro nella posizione di utilizzo (fig. 4). ▼ Pulire l’interno del cestello di asciugatura con un panno umido per togliere l’eventuale polvere che vi si deposita.

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA

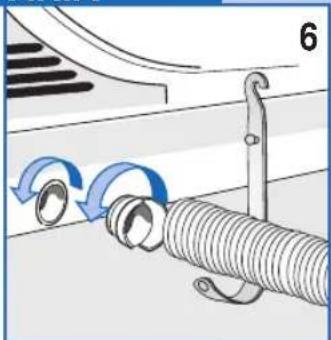

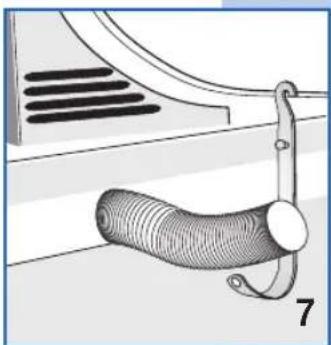

Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell’asciugatrice (fig.6). ▼ Collegare un’estremità del tubo al raccordo fornito. ▼ Girare il raccordo (insieme con il tubo) in senso antiorario nel foro di scarico sull’asciugatrice. ▼ Spingere il tubo fuori dal retro della macchina a sinistra o a destra attraverso la nicchia sul fondo del cassone della macchina. ▼ Posizionare l’altra estremità del tubo in prossimità di una finestra o di uno sbocco di ventilazione verso l’esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Servirsi del sup- porto fornito per fissare il tubo (fig. 7). Importante: Il tubo di scarico aria deve essere collegato anche se l’aria non viene scaricata all’esterno perché altrimenti l’asciugatrice riassorbe l’aria umida scaricata e prolunga il ci- clo d’asciugatura. L’aria umida può inoltre danneggiare l’asciugatrice. Dal tubo di scarico aria viene scaricata solo aria calda e umida che di per sé non è pericolosa, ma che comunque non deve essere diretta verso persone, animali, piante. Importante: L’aria in uscita non deve essere scaricata in un condotto che sia utilizzato per lo scarico dei fumi generati da apparecchi che bruciano gas o altri combustibili.7 SM1888

UTILIZZO DELLA MACCHINA

DESCRIZIONE DELLE FUNZIONI

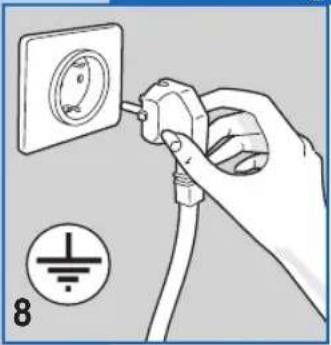

▼ Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta po- sta sul retro dell’apparecchio, corrisponda a quella della rete elettrica. ▼ Salvavita, cavi elettrici e presa della rete devono avere parametri tali da per- mettere di sopportare il carico massimo indicato sulla targhetta stessa. ▼ A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere ga- rantito da un interruttore onnipolare. ▼ La presa di corrente alla quale viene allacciata la macchina deve essere muni- ta di messa a terra. In caso contrario, il produttore declina qualsiasi responsa- bilità per eventuali incidenti (fig. 8). ▼ Se il cavo d’alimentazione è danneggiato in qualche modo,contattare il centro di assistenza tecnica specializzato. ▼ E’ vietato allacciare l’asciugatore alla rete attraverso elementi indiretti come prolunghe e prese multiple. ▼ Posizionare l’apparecchio in modo che il cavo alimentazione sia facilmente accessibile in modo da poterlo di-sconnettere in caso di necessità. Importante: Alla fine del ciclo di asciugatura, scolle-gare l’asciugatrice dalla rete per impedire che un bambino possa eventualmente metterla in funzione. ▼ Manopola regolazione tempi di asciugatura: Ruotare la manopola per sele- zionare i tempi di asciugatura desiderati (fig. 9). (vedere tabella programmi per la scelta del programma in base al tipo di tessu- to) ▼ Alla fine di ciascun ciclo, ci sarà un periodo di raffreddamento di 10-15 minuti durante il quale la macchina rimarrà accesa. ▼ Pulsante Start: Premere questo pulsante per far partire il ciclo di asciugatura (la spia di controllo si accenderà) ▼ Pulsante asciugatura delicata o energica: premendo questo pulsante si può scegliere il tipo di asciugatura che verrà effettuata: Energica o delicata (fig.11). Energico Delicato8 SM1888

DESCRIZIONE DELLE FUNZIONI

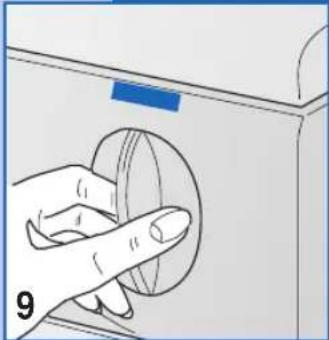

L’asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti senza forzare, qundi aprire delicatamente l’oblò. La macchina si arresta quando viene aperto l’oblò durante il ciclo d’asciugatura. Importante: ▼ Durante il ciclo d’asciugatura, la biancheria sarà naturalmente calda. La biancheria viene raffreddata durante il ciclo di raffreddamento. ▼ Non aprire mai l’oblò durante la fase di asciugatura per evitare bruciature a causa del vapore caldo o della biancheria stessa. ▼ Pulsante On/Off: Premere questo pulsante per accendere la macchina.

PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE

Seguire i seguenti punti:

▼ Dividere la biancheria per tipo o per fibre di tessuto. ▼ Chiudere cerniere e allacciare bottoni, ricor- dandosi di vuotare le tasche dei capi d’abbi- gliamento. ▼ Rivoltare i pullover.

▼ Aprire l’oblò. ▼ Caricare la biancheria nel cestello, ricordan- do di caricare le lenzuola da un angolo. ▼ Si raccomanda di caricare capi piccoli e gran- di insieme.

▼ Chiudere l’oblò. ▼ Asciugarsi le mani (non toccare mai appa- recchiature elettriche con le mani bagnate). ▼ Inserire la spina nella presa elettrica.

▼ Premere il pulsante ON/OFF per accendere la macchina. ▼ Aspettare il segnale sonoro e che la spia si sia spenta. ▼ Scegliere il ciclo di asciugatura più indicato (vedere tabella programmi) oppure impostare il selettore timer sul tempo di asciugatura ri- chiesto. ▼ Aspettare che si accenda la spia e premere il pulsante start per avviare il ciclo di asciugatura.

▼ Per arrestare la macchina durante il ciclo d’asciugatura basta aprire l’oblò (il cestello cesserà di girare) ▼ Per continuare il ciclo d’asciugatura chiude- re l’oblò e premere il pulsante start. ▼ Per far asciugare perfettamente capi di gros- se dimensioni, raccomandiamo di arrestare la macchina e togliere la biancheria più vol- te nel corso del ciclo d’ asciugatura.

▼ Dopo aver tolto la biancheria asciutta, pulire il filtro nel modo seguente: - sollevare il filtro; - aprirlo e pulirlo con una spazzola morbi- da; - chiuderlo e rimetterlo in sede; - il filtro dovrà essere lavato periodicamen- te con acqua saponata per rimuovere anche le più piccole particelle. ▼ Scollegare la spina dalla presa.9 SM1888 In caso di dubbi sul tipo di tessuto, controllare l’etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina. Per evitare l’elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbidente. Togliere subito dal cestello i capi sintetici per evitare che sgualciscano. PESI BIANCHERIA I pesi indicati sono approssimativi e possono variare a seconda del processo di lavorazione, qualità e finitura.

Mezzo Carico Mezzo Carico 1,5 kg Cotone/Lino Sintetici Tessuto Tempi in minuti PROGRAMMA A CONTROLLO TIMERPROGRAMMA A CONTROLLO TIMER Sintetici delicati Tipo diasciugatura dautilizzarePeso di biancheriaasciuttaAsciugatura da armadio Asciugatura da ferro 20-40 min.40-60 min.

ASCIUGATURA ENERGICA ASCIUGATURA DELICATA

20-40 min.40-60 min. 20-40 min.40-60 min. Massimo Carico Cotone/Lino Tessuto PROGRAMMA A CONTROLLO ELETTRONICOPROGRAMMA A CONTROLLO ELETTRONICOTipo di asciugatura da utilizzarePeso di biancheria asciutta Extra secco Massimo Carico Cotone/Lino Da riporre in armadio Massimo Carico Cotone/Lino Umido da stiro Massimo Carico Cotone/Lino Molto umido Sintetici delicati Extra secco Mezzo Carico Sintetici delicati Da riporre in armadio Mezzo Carico Sintetici delicati Umido da stiro Mezzo Carico Sintetici delicati Molto umido Mezzo Carico Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidità. I capi ben strizzati asciugano prima. Per evitare che i capi sgualci- scano, non sovraccaricare l’asciugatrice. Biancheria da letto Coperta imbottita 700 g Lenzuola 550 g Lenzuola di sopra 600 g Federa cuscino 180 g Lino per la casa Asciugapiatti 90 g Asciugabicchieri 70 g Asciugamano grezzo 20 g Salvietta bagno 200 g Altri capi di biancheria Accappatoio 1200 g Salvietta bagno 800 g Camicia donna 300 g Camicia uomo 600 g Camicie donna/uomo in tessuto sintetico 300 g Lino da tavola Tovaglia 250 g Tovaglia grande 1000 g Tovaglioli 80 g Abbigliamento uomo Camicia lava e indossa 250 g Canottiera (senza maniche) 120 g Mutande 80 g Mutandoni 250 g Pigiama 480 g Camicia da notte 400 g Fazzoletti 25 g Abbigliamento donna Camicia 100 g Maglietta 100 g Mutandine 80 g Sottoveste 150 g Camicia da notte 180 g Pigiama 450 g Fazzoletti 15 g

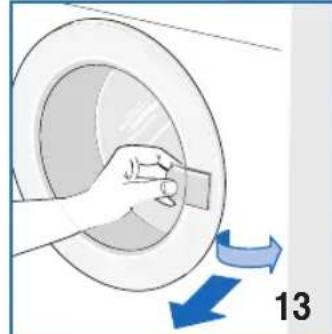

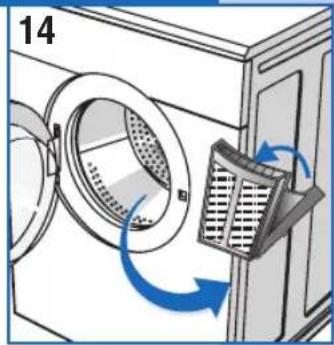

Per garantire risultati ottimali di asciugatura in ogni circostanza, ricordare che il filtro deve essere sempre pulito. Ricordare di controllare e pulire il filtro dopo ogni ciclo d’asciugatura. Importante: Pulire il filtro solo a macchina fredda! Per la pulizia del filtro seguire questa procedura: ▼ Aprire l’oblò. ▼ Tenere il filtro con entrambe le mani e spingere verso l’alto per toglierlo. ▼ Allargare leggermente il bordo superiore del filtro ed aprire il filtro. ▼ Togliere la lanugine. ▼ Chiudere il filtro accertandosi che la chiusura ritorni in posizione corretta. ▼ Pulire le guide di scorrimento del filtro della macchina se necessario con un aspirapolvere. ▼ Posizionare il filtro sulle sue guide di scorrimento (fig.14). INDIVIDUAZIONE GUASTI Se la macchina non parte

1) Verificare di aver effettuato il collegamento

all’alimentazione di rete.

2) Verificare che la presa sia efficiente:

2a) è saltato il fusibile? (Il controllo è facile, basta collegare un’altra apparecchiatu- ra come una lampada da tavolo). 2b) Sono state seguite tutte le istruzioni del manuale d’istruzioni? Se la macchina non parte

1) L’oblò è stato chiuso correttamente.

2) Sia stato premuto il tasto start.

La biancheria non si asciuga

1) E’ possibile che il tubo scarico aria sia pie-

2) E’ possibile che il filtro sia intasato. (Si ricor-

di che quando si apre l’oblò, le parti interne dell’asciugatrice e la biancheria possono es- sere molto calde). Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in questi casi si dovrà chiamare un elettricista qualificato. Potrete comunque risolvere voi stessi molti dei problemi che si verificano. Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la mac- china dalla rete d’alimentazione. Prima di chiamare il nostro Centro Assistenza,verificare i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se dopo l’esecuzione delle funzioni descritte, l’apparecchio continua a non funzionare cor- rettamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Que- ste informazioni permettono all’operatore dell’assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed efficace esecuzione della ripara- zione. ACCESSORI OPTIONAL È disponibile presso il vostro venditore l’accessorio per completare la diversa installazione che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare questo montaggio vi sarà consigliato dal vostro installatore11 SM1888
