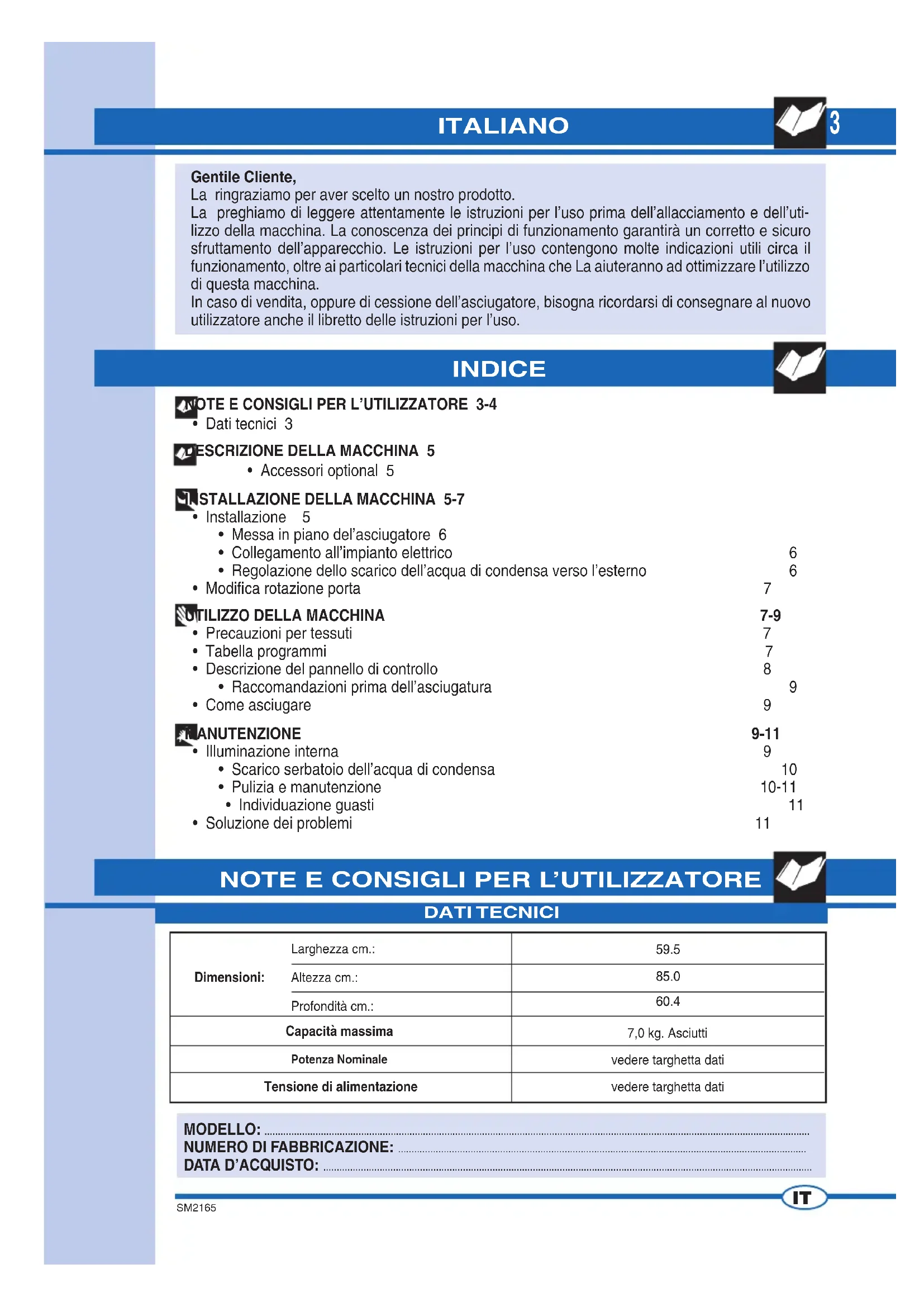

MANUALE UTENTE CDR07L Ardo
La ringraziamo per aver scelto un nostro prodotto.
La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allaccimento e dell'utilizzo della macchina. La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio. Le istruzioni per l'uso contengono molteindicazioni utili circa il funzionamento,oltareai particulari tecnici della macchina che La aiuteranno ad ottimizzare l'utilizzo di questa macchina.
In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l'uso.
INDICE
NOTE E CONSIGLI PER L'UTILIZZATORE 3-4
Dati tecnici 3
DESCRIZIONDELLAMACCHINA5
- Accessori optional 5
STALLAZIONDELLAMACCHINA5-7
-
Installazione 5
-
Messa in piano del'asciugatore 6
- Collegamento all'impianto elettrico
- Regolazione dello scarico dell'acqua di condensa verso l'esterno
Modifica rotazione porta
7
UTILIZZO DELLA MACCHINA
- Precazioni per tessuti
- Tabella programmi
- Descrizione del pannello di controllo
Raccomandazioni prima dell'asciugatura - Come asciugare
7-9
ANUTENZIONE
- Illuminazione interna
- Scarico serbatoio dell'acqua di condensa
Pulizia e manutenzione - Individuazione guasti
- Soluzione dei problemi
9
10
10-11
11
11
NOTE E CONSIGLI PER L'UTILIZZATORE
DATITECNICI
| Dimensioni: | Larghezza cm.: | 59.5 |
| Altezza cm.: | 85.0 | |
| Profondità cm.: | 60.4 | |
| Capacità massima | 7,0 kg. Asciutti | |
| Potenza Nominale | vedere targhetto dati | |
| Tensione di alimentazione | vedere targhetto dati | |
MODELLO:
NUMERO DI FABBRICAZIONE:
DATA D'ACQUISTO:
4
NOTE E CONSIGLI PER L'UTILIZZATORE
L'uso di questo apparecchio dovrè essere quello di asciugatore per uso domestico agli altri utilizzato è da considerarsi improprio e quando pericoloso.
Conservare il presente manuale d'uso sempre vicino all'asciugatrice in modo da poterlo consulature rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio cui si sono esse pericolosa per l'utilizzatore e provocare danni al prodotto.
Alla segna dell'elettrodomestico, verifi che risulti indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.
Non coprire l'asciugatrice con biancheria o alto.
Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisca piegaturne compressioni e sua accessibile, per eventuali interventi.
Chiudere sempre la porta dopo l'utilizzo del l'elettrodomestico.
In tal modo si impedirà che i bambini si appoggi- no alla porta facendo ribaltare l'asciugatrice.
E' Vietato l'uso della macchina ai bambini, se non sorvegliati.
Non asciugiugare indumenti sporchi nell'asciugatore.
Non far mai asciugare indumenti che sono stati sporcati con sostanze come oli di cucina, petrolio, acetone, alcol, benzina, kerosene, smacchiatori, trementina, cere.
Rimuovere queste sostenze con un lavaggio a caldo e una quantita addizionale di detersivo prima di essere caricati nell'asciugatore.
Non far asciugare articoli come gomma piuma, lattice di gomma, impermeabili, tessuti a tenuta d'acqua, tappeti in gomma articoli e vestiti o cuscini preformati con blocchi di gomma piuma in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.
Ammorbidenti per tessuti, o prodotti simili, devono essere usati rispettoando le istruzioni d'uso inserte nella confezione
Se l'elettrodomestico viene venduto o regalato, si ricordi di conseignare ancile presente manuale che consentirà al successivo proprietario di utilizzare l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti del l'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autoriz
zato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si asciughera più in fretta.
Pulire bene il fi Itro agli volta che si utilizza l'asciugatrice, in modo da garantire una perfetta circolazione dell'aria.
Non attaccare oppure staccare la spina alla presa della corrente elettrica con le mani bagnate.
La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.
E' vietato collegare la macchina alla presa elettricautilizzando prolonghe o spine multiple.
Non esporre l'apparecchio ad agenti atmosferici.
Esegundo le revisioni o le pulizie ricordarsi di staccare l'apparecchio alla presa della corrente elettrica.
Nel caso si voglia staccare la macchina alla presa della corrente non tirare il cavo elettrico ma la spina.
Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il significato sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifi uto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifi uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffi cio locale, il servizio di raccolta dei rifi uti domestici o il negotio presso il quale il prodotto è stato acquistato.
ATTENZIONE!!! Le superfici in cui appeare quello symbolo durante il funzionamento possono riscaldarsi.
LA DITT A PRODUTRICE DECLINA QUALISAI RESPONSABILITA PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

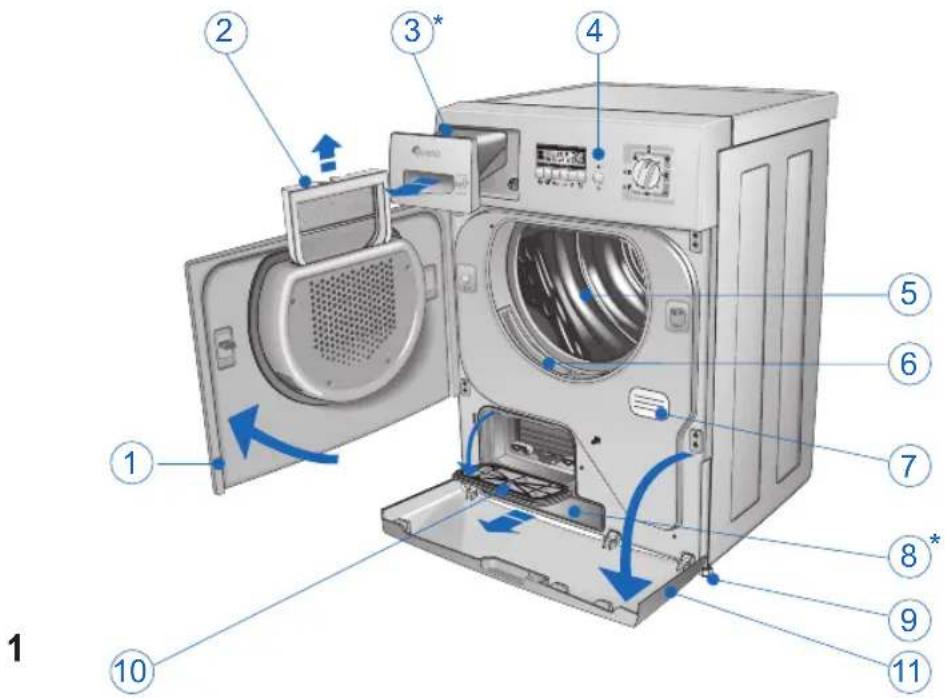

DESCRIZIONE DELLA MACCHINA
1 Porta cestello.
2 Filtro porta cestello.
3 Serbatoio dell'acqua di condensa superiore* (Nel caso in cui il tubo di scarico dell'acqua di condensa non sua collegato direttamente allo scarico, la condensa si raccoglie in questo serbatoio).
4 Pannello di controllo.
5 Cestello asciugatore.
6 Filtrobocca cestello.
7 Targhetto caratteristiche tecniche.
8 Serbatoio condensa inferiore*.
9 Piedini regolabili.
10 Portello condensatore.
11 Portello inferiore.
- presente secondo il modello
ACCESSORI OPTIONAL
È disponibile presso il vostro venditore l'accessorio per completare la diversa installmente che vi permetterà di fi sare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare quello montaggio vi sare consigliato dal vostro installatore.
INSTALLAZIONE DELLA MACCHINA
INSTALLAZIONE
L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a personne e cose.
Non tenere I'asciugatrice in locali dove potrebbe gelare. Il gelo potrebbe prometettere I'electronica.
Posizione l'asciugatrice in un locale provvisto di ventilazione.
Non coprir il foro di ventilazione sul lato posteriori (fi g. 2) e non posizionare la macchina su moquette spessa.
Pulire l'interno del cestello di asciugatura con un panno umido per togliere l'eventuale polvere che vi si deposita.
MESSA IN PIANO DELL'ASCIUGATORE
Piedini regolabili. Mettere l'asciugatrice in posizione verticale in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descritto
Sollevare leggermente la macchina.
Regolareipiedinall'altezza giusta (fi g.3).
Abbassare la macchina.
N:B: Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fi ssaggio al suolo.

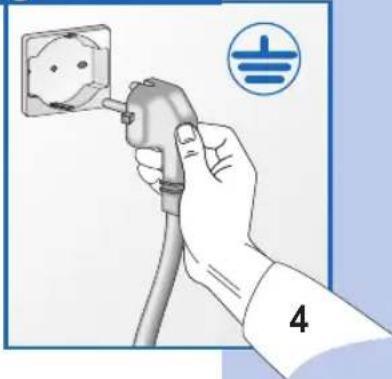

COLLEGAMENTO ALL'IMPIANTO ELETTRICO
Accertarsi che la tensione elettrica individata nei dati tecnici della targhetta posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.
Salvavita, cavi elettrici e presa della rete devono avere parametri tali da permettere di sostortare il carico massimo indicato sulla targhetta stessa.
A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interrottore onnipolare.
La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilita per eventuali incidenti (fi g. 4).
Se il cavo d'alimentazione è danneggiato in quale modo, contattare il centro di assistenza tecnia specializzato.
E' Vietato allacciare l'asciugatore alla rete attraverso elementi indiretti come prolonghe e prese multiple.
Posizione l'apparecchio in modo che il cavo alimentazione sia miglioramente accessibile in modo da poterlo disconnettere in caso di necessità.
Importante: Alla fi ne del ciclo di asciugatura, scollegare l'asciugatrice della rete per impedire che un bambino possa eventualmente metterla in funzione.
REGOLAZIONE DELLO SCARICO DELL'ACQUA DI CONDENSA VERSO L'ESTERNO
É possibile raccogliere l'acqua di condensa nel serbatoio (fi g. 10), ma èanche possibile collegare il tubo direttamente allo scarico.
In tal caso l'acqua viene eliminata mediante pompa.

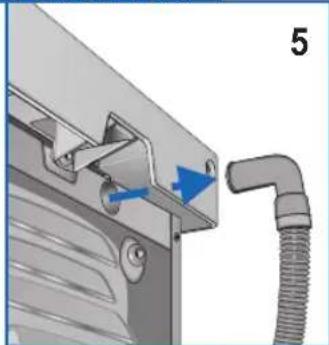

Nel caso in cui si volesse collegare il tubo dell'acqua di condensa direttamente allo scarico, procedere come segue:
Prima di iniziare qualsiasi operazione, togliere la spina alla presa di corrente.

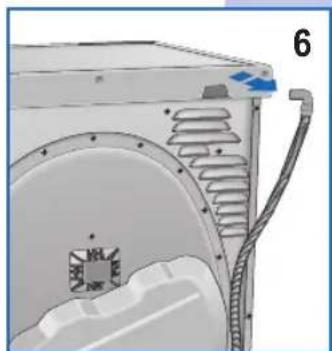

Tirare il tubo posto nella parte posteriore della macchina per sfi laro alla sede (fi g. 5/6) e infi laro dello scarico.
APERTURA E MODIFICA ROTAZIONE PORTA

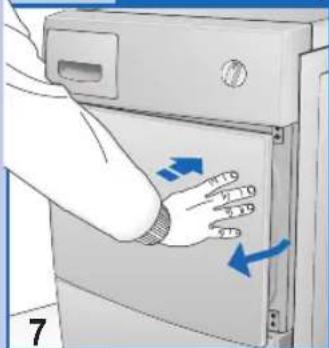

Premere la porta sulla destra (fi g. 7) (la porta si après). Se la porta è stata rovesciata premere sulla sinistra.

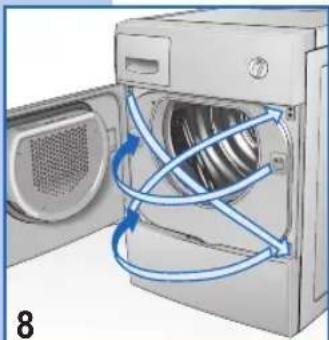

É possibile modificare il senso di rotazione della porta cestello secondo le proprie necessità (fi g. 8).
N.B.: Questa operazione deve essere eseguita esclusivamente da personale specializzato. Contattare il servizio assistenza tecnica.
UTILIZZO DELLA MACCHINA
PRECAUZIONI PER TESSUTI
In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso.
Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.
Per evitare l'elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbidente.
Togliere subito dal cestello i capi sintetici per evitare che sgualiscano.
RACCOMANDAZIONI PRIMA DELL'ASCIUGATURA
SUDDIVISIONE DELLA BIANCHERIA
Prima di asciugare la biancheria, bisogna centrifugarla con il numero di giri adatto al tipo di biancheria. Centrifugando con il numero di giri massimo consentito, si risparmia fino a 35% di tempo di energia. Piè è alta la velocità di centrifuga, migliorie è l'asciugatura ottenuata. L'uso dell'ammorbidente nel lavaggio permette di ottener una migliorie asciugatura e un risparmio di tempo. Prima di asciugare la biancheria nell'elettrodomestico, controllare se è adatta ad asciugatura meccanica. Consultare perché i symboli riportati sulle etichette di lavaggio.
Se non si trova il symbolo dell'asciugatura sull'etichetta, attenersi alle regole seguenti:
Biancheria bianca/colorata e biancheria antipiega si asciugano a temperatura normale con il pro
gramma di asciugatura scelto appositamente.
Asciugare la biancheria delicata, per esempio gli acrilici, sempre a temperatureasse.
Consigli generali:
Jersey si restringe spesso non soltanto con il lavaggio ma anche con l'asciugatura.
Puro lino.
Asciugare soltanto se indicate dal fabbricante sull'etichetta di lavaggio.
Altrimenti il tessuto potrebbe divertare ruvido.
Non asciugare biancheria colorata scura in-sieme con biancheria colorata chiara; Anything per evitare che stinga.

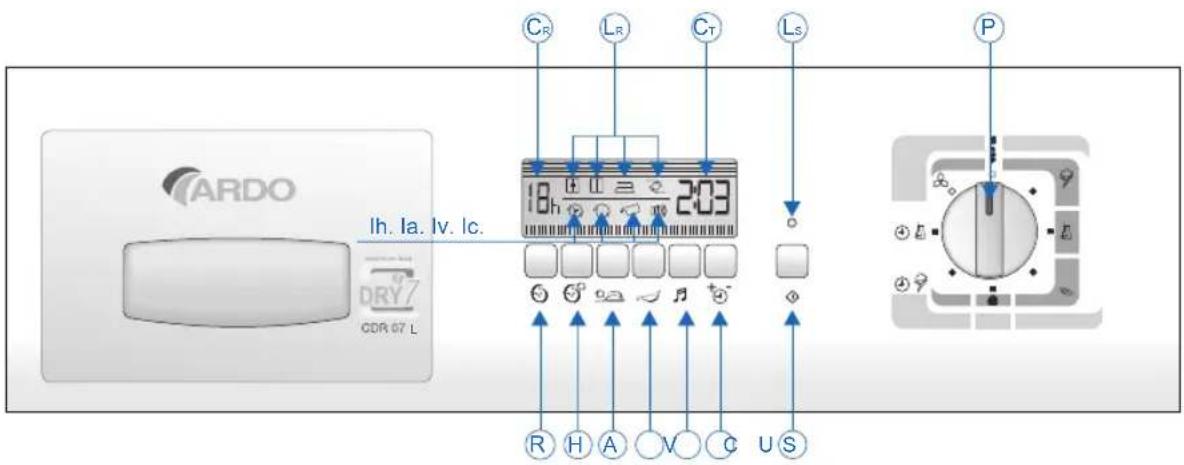

DESCRIZIONE PANNELLO DI CONTROLLO
9
P. Manopola programmi serve a selezionare i programmi desiderati socondo il tipo di tessuto e alle proprie necessità, la posizione di STOP及其他 che spegnere il dislipay haanche la funzione di resettare la macchina. Se si decidesse per qualsiasi motivo cuiaggiungere della biancheria, alla semiclassicalposizione la manopola sullo STOP, quando selezionare il nuovo programma e premere il tasto START.
NB. Attenzione!! si consiglia di utilizzare esta funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti.
N.B. In alcuni modelli con il programma Delay impostato, o alla fi ne del ciclo, la retro illuminazione del display dopo alcuni minuti si spegne. E suffi cente azionare un qualiasi tasto perché esta si riaccenda.
S. Tasto Start premendo questo tasto l'asciugatore inizia il ciclo d'asciugatura impostato.
Ls. LED Start spento indica la posizione di "STOP". Acceso fi sso indica programmata in corso; Lampeggio veloce indica programmata selezionato da avviare; Lampeggio lento indica la fi ne del programmata.
U. Tasto selettore d'asciugatura serve a selezionare il grado d'umidità desiderato nei programmi a controlo elettronico, e il tempo nei programmi manuali. Non tutte le selezioni sono possibili in tutti i programmi.(vedi: "TABELLA PROGRAMMI")
LR. Le icone del programma asciugatura con controllo elettronicosono 4, quella selezionata lampeggia nelle le altre 3 restano fi sse. A ciclo avviato rimane accesa solo quella scelta.
Cr. Contatore ascugatura visualizza il tempo impostato con passi di 20 minuti fi no ad un massimo di 2 ore e 40 minuti per il programma cotone e di 2 ore per i sintetici.
C. Tasto esclusione cicalino esclude la funzione del
cicalino altrimenti sempre attivo, la scelta rimane memorizzataanche in caso di spegnimentol.
Le segnalazioni sono:
1 beep lungo (ciclo avviato)
4 beep lunghi (ciclo terminato)
4 beep brevi (rotazione cestello per funzione antipiega)
V. Tasto ripristino allarme vaschetta serve a riavviare il ciclo di asciugatura dopo lo svuotamento della vaschetta dell'acqua di condenza (fi g. 11)
Lv. Icona allarme vaschetta piena il lampeggio indica che la vaschetta è piena ed è necessario svuotaria (il ciclo si ferma); accesa fi ssa, dopo aver rinserito la vaschetta indica che la funzione si sta riattivando; spenta indica sicurezza ripristinata (il ciclo riparte).
A. Tasto antipiega attiva la funzione che al termine del ciclo di asciugatura la biancheria all'internalo del'asciu-gatore continua a girare in un senso e nell'altro per altri sesseranta minuti riducendone la sgualcitura. Ogni ruotazioneiene segnalata dal cicalino con brevi beep.
H. Pulsante antipiega ritardo asciugatura serve a far ruotare la biancheria nel cestello durante l'attesa per diminuirme la sgualcitura.
Ih. la. lc. Le icone cicalino, antipiega e ritado partenza visualizzate nel display indicano la che la funzione è attiva.
R. Tasto ritardo partenza permette di ridardare l'asciugatura fi no ad un massimo di 16 ore. Ad agli pressione la partenza verrà ridardata di un'ora. Premendo il tasto START il ridatatore attivato viene indicato sul display con il symbolo h lampeggiante, da quel momento la macchina dopo aver atteso il numero delle ore impostato, inizIERÀ automaticamente il ciclo d'asciugatura.
Nel caso di interruzione dell'alimentazione durante il ritardo, l'impostazione viene annullata e premendo lo START il ciclo parte immediatamente.
CR. Contatore ricardo di partenza visualizza il tempo impostato con passi di un'ora fi no ad un massimo di 16 ore.
LABELLA PROGRAMMI
PROGRAMMI A CONTROLLO ELETTRONICO DELL'UMIDITA
| TESSUTO | MAX. CARICO BIANCHERIA | EXTRA SECCO | SECCO DA RIPORRE | UMIDO DA STIRO | MOLTO UMIDO |
| COTONE | 7.0 kg. | a | |||
| SINTETICI | 3.5 kg. | a | |||
| DELICATI | 3.5 kg. | — | a | ||
| LANA | 1.5 kg. | — | a | — | |
| PROGRAMMI A TEMPO | |||||
| COTONE | 7.0 kg. | 160-140 min | 140-120 min 1 | 20-100 min 100 | 0-80 min |
| SINTETICI | 3.5 kg. | 120-100 min | 80-60 min 60-4 | 0 min 40-20 min | 0 min |
| RAFFREDDAMENTO | 20 min | ||||
COME ASCIUGARE
1) Caricare la biancheria nel cestello e chiudere la porta.
2) Con le mani asciutte insere la spina dell'asciugatore nella rete.
3) Posizione are la manopola del programmatore sullo Stop per resettare eventuali programmi precedenti, quando ruotaria sul programma più idoneo per il tipo di tessuto.
4) Con il tastingo selettore d'asciugatura selezionare il grado d'umidità desiderato (vedi Tabella Programmi).
5) Selezionare le opzioni desiderate con qli appositi tasti.
6) Premere il tasto START per iniziare l'asciu-gatura.
7) Finita l'asciugatura segnalata dal lampeggio del led start, dal cicalino e alla scritta END sul display riportare il selettore nella posizione di STOP
8) Aprire la porta del cestello ed estrarre la biancheria.
9) Richiudere la porta.
10) Con le mani asciutte staccare la spina del-asciugatore alla rete.
MANUTENZIONE
ILLUMINAZIONE INTERNA
L'illuminazione è all'interno.
Per sostituire una lampadina, procedere nel modo seguente:
Togliere la spina alla presa di corrente o agenda sull'interruttore generale;
Rimuovere la calotta della lampadina;

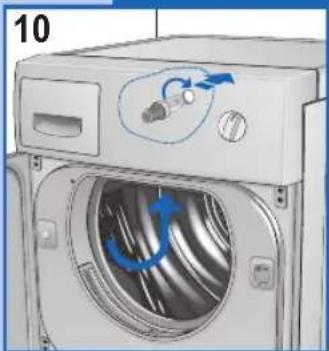

Estrarre la lampadina (fig. 10);
Attenzione: non usare lampadine da più di 15 W!.
Rimontare di nuovo la calotta della lampadina.
SCARICO DEL SERBATOIO DELL'ACQUA DI CONDensa
Se non e stata collegata direttamente allo scarico, l'acqua di condensa viene raccolta nel serbatoio (fi g. 11). Il serbatoio deve essere svuotato quando gli sono iniziati.
Per svuotare il serbatoio procedere come segue:
Estrarre il serbatoio dell'fasciugatrice (fi g. 11);
Svuotare il serbatoio; l'apertura di scarico si trova sul lato superiore destro (fig. 12);
Dopo averlo svuotato riposizionare fi no in fondo;
Quando si dimentica di svuotare il serbatoio o quando si riempie durante l'asciugatura, il led d'allarme della vaschetta dell'acqua condensa lampeggia e l'asciugatrice si arrestera. In seguito procedere come descritto sopra.
Per proseguire il programma interrotto, premere il tasto (V) ripristino allarme vaschetta (fi g. 9).

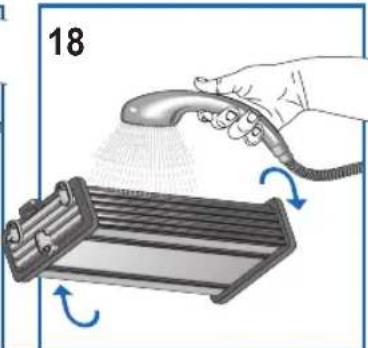

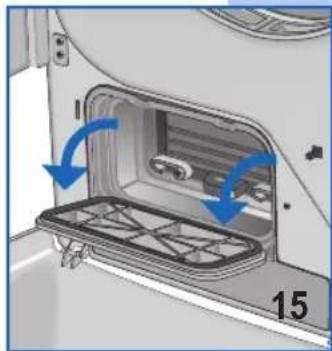

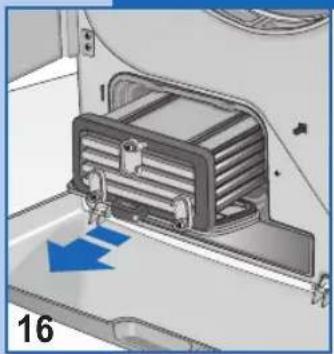

PULIZIA E MANUTENZIONE
Togliere la tensione dell'apparecchio prima di iniziare a pulire. E' importante pulire l'apparecchio dopo agli lavaggio, per far risparmiare tempo all'asciugatura e quando energia.

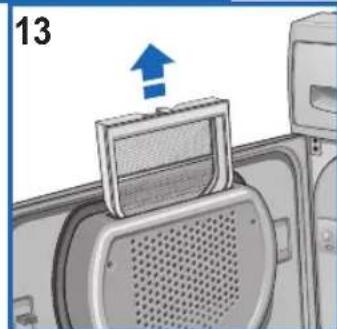

- Filtro per fi lacci nelle sportello (fi g. 13).

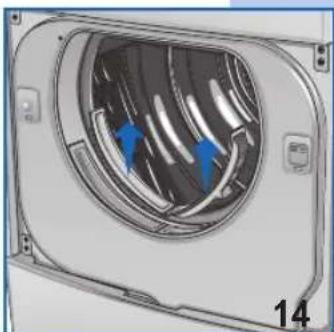

- Filtro per fi lacci nel'apertura di carico (fi g. 14).
- Condensatore (fi g. 15).
Rimuovere il fi Itro tirandolo verso l'alto e pulirlo (fi g. 13).
Inoltre è possibile rimuovere i due filacci dall'apertura di carico e pulirli (fig. 14).
NB. La presenza di fi bre nel fi Itro non dipende dall'asciugatura. I fi lacci provengono delle fi bre dei tessuti rotti o sfi lacciati durante il lavaggio e soprattutto per usura del capo d'abbligiamo.
La pulizia è più semplice facendoci scorrere sopra l'acqua calda.
Si raccomanda di pulire il condensatore due o tre volte all'anno (fig. 15/18).
Apriere la porta ruotare la levetta in posizione verticale e rimuovere il coperchio (fig. 15).
PULIZIA E MANUTENZIONE
Ruotare Ie 3 levette in posizione verticale ed estrarre il condensatore (fig. 16).
Lavare il condensatore anteriormente e posteriormente e sui lati orientando il getto d'acqua come indicato (fig.17/18).
Per ottenero uno sgoceolamento perfetto del condensatore, appoggiarlo su un lato sopra un asciugamano.
Quando è ben asciutto, rimontare il condensatore rifacendo le operazioni in ordine contrario.
INDIVIDUAZIONE GUASTI
Tutte le apparecchiature elettriche sono soggette a guasti.
Si ricordi che in quosti casi si dovrà chiamare un tecnico qualificato. Potrete comunique risolverve voi stessi molti dei problemi che si verifi cano.
Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina alla rete d'alimentazione.
Prima di chiamare il nostro Centro Assistenza, verifi care i punti di seguito indicati.
SOLUZIONE DEI PROBLEMI
Se la macchina non parte
assicurarsi che:
1) Verifi care di aver effettuato il collegamento all'alimentazione di rete.
2) Verifi care che la presa sia effici ciente:
2a) è saltato il fusibile? (Il controlo è facile, basta collegare un'altra apparecchiatura come una lampada da ravolo).
2b) Sono state seguite tutte le istruzioni del manuale d'istruzioni?
Se la macchina non parte
assicurarsi che:
1) La porta sia stata chiusa correttamente.
2) Sia stato premuto il tasting start.
La biancheria non si asciuga
assicurarsi che:
1) É possible che il foro scarico aria sia ostrui-to.
2) É possibile che il fi Itro sa ia intasato. (Si ricordi che quando si après l'oblo, le parti interne dell'asciugatrice e la biancheria posso nesso essere molto calde).
Se dopo l'esecuzione delle funzioni descripte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesamente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'operaore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantisco una veloce ed effi cace esecuzione della riparazione.
