CDR05E - Asciugatrice Ardo - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di asciugatrice	Asciugatrice a condensazione
Capacite0	5 kg
Classe energetica	B
Dimensioni (AxLxP)	85 x 60 x 60 cm
Peso	35 kg
Livello sonoro	65 dB
Programmi di asciugatura	Molteplici programmi automatici e manuali
Funzionalite0 aggiuntive	Rilevamento umidite0, filtro per lanugine
Manutenzione	Pulizia regolare del filtro e del serbatoio dell'acqua
Sicurezza	Sistema di protezione contro il surriscaldamento
Garanzia	2 anni

Domande frequenti - CDR05E Ardo

L'asciugatrice Ardo CDR05E non si avvia, cosa fare?

Verificare che l'apparecchio sia correttamente collegato e che la presa funzioni. Assicurarsi inoltre che la porta sia chiusa correttamente e che il pulsante di avvio sia premuto.

La mia asciugatrice Ardo CDR05E fa rumore durante il funzionamento, e8 normale?

Un certo rumore e8 normale, ma se il rumore e8 eccessivo, verificare che l'asciugatrice sia in piano e che nulla blocchi il tamburo.

Perche9 i miei vestiti sono ancora umidi dopo il ciclo di asciugatura?

Potrebbe essere che il filtro per lanugine sia ostruito. Pulirlo prima di ogni utilizzo. Verificare inoltre che il programma di asciugatura scelto sia appropriato per il tipo di tessuto.

Sul display compaiono messaggi di errore, cosa fare?

Consultare il manuale d'uso per identificare il codice di errore. La maggior parte dei codici di errore indica un problema specifico che puf2 essere risolto con semplici passaggi.

Come si effettua la manutenzione della mia asciugatrice Ardo CDR05E?

Pulire regolarmente il filtro per lanugine e il serbatoio dell'acqua (se presente). Assicurarsi inoltre di controllare i condotti di scarico per evitare ostruzioni.

Si puf2 usare l'asciugatrice Ardo CDR05E per tutti i tipi di tessuto?

Verificare sempre l'etichetta di cura dei capi. Alcuni tessuti delicati potrebbero non essere adatti all'asciugatrice.

L'asciugatrice Ardo CDR05E consuma molta energia, cosa posso fare?

Assicurarsi di non sovraccaricare l'apparecchio e scegliere programmi di asciugatura adeguati. L'uso di programmi a bassa temperatura puf2 anche ridurre il consumo energetico.

Cosa fare se l'acqua non defluisce correttamente dal serbatoio?

Verificare che il serbatoio sia installato correttamente e che non ci siano ostruzioni nel tubo di scarico. Pulire il serbatoio per rimuovere eventuali accumuli.

Come si impostano i parametri di asciugatura sull'asciugatrice Ardo CDR05E?

Utilizzare il pannello di controllo per selezionare il programma di asciugatura desiderato in base al tipo di tessuto e al livello di umidite0 desiderato.

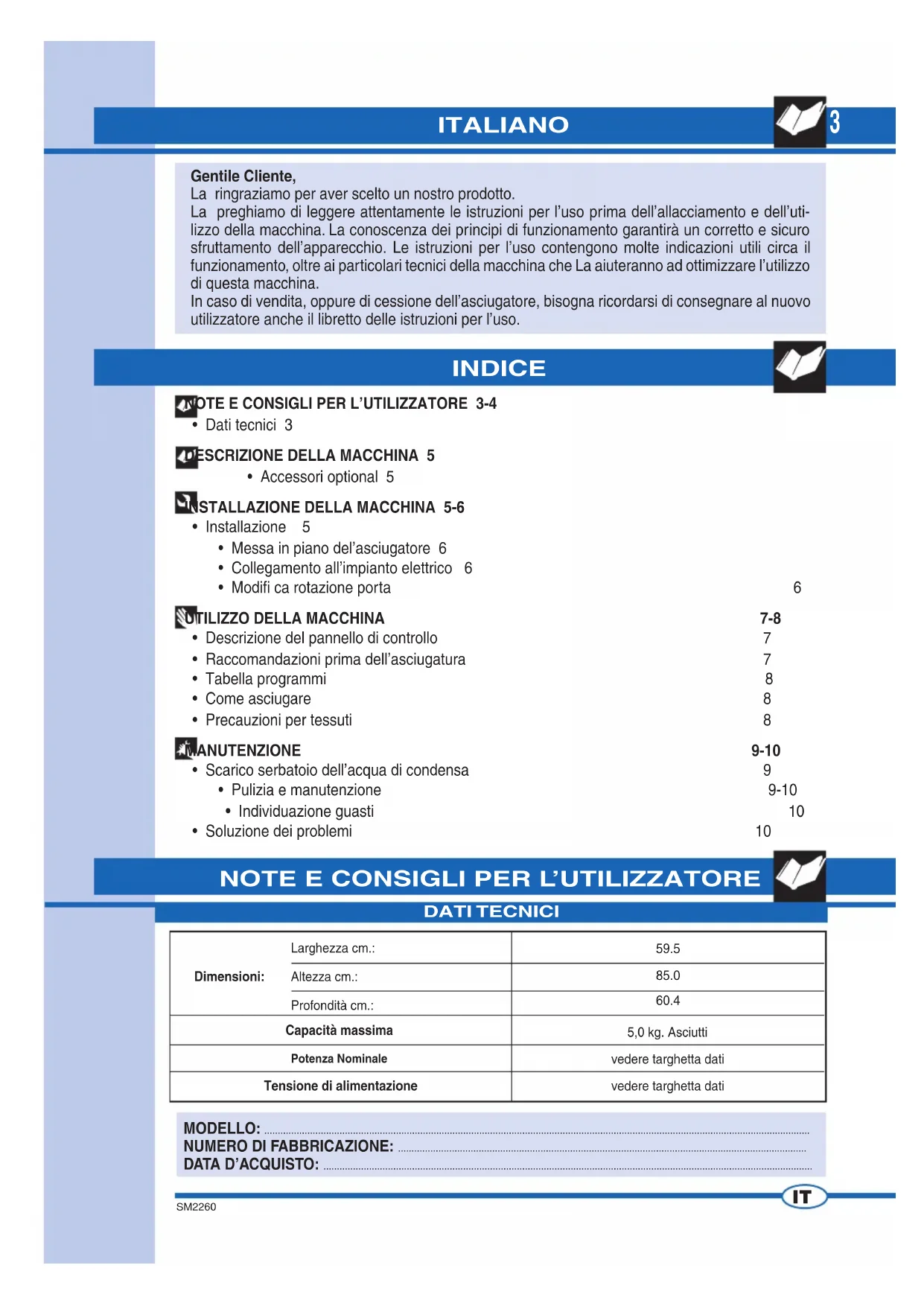

MANUALE UTENTE CDR05E Ardo

La ringraziamo per aver scelto un nostro prodotto.

La preghiamo di leggere attentamente le istruzioni per l'uso prima dell'allacciamento e dell'utilizzo della macchina. La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio. Le istruzioni per l'uso contengono molte indicazioni utili circa il funzionamento, oltre ai particolari tecnici della macchina che La aiuteranno ad ottimizzare l'utilizzo di questa macchina.

In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l'uso.

INDICE

OTE E CONSIGLI PER L'UTILIZZATORE 3-4

• Dati tecnici 3

ESCRIZIONE DELLA MACCHINA 5

- Accessori optional 5

STALLAZIONE DELLA MACCHINA 5-6

- Installazione 5

• Messa in piano del'asciugatore 6
  • Collegamento all'impianto elettrico 6
• Modifi ca rotazione porta

6

TILIZZO DELLA MACCHINA

• Descrizione del pannello di controllo
  • Raccomandazioni prima dell'asciugatura
• Tabella programmi
• Come asciugare
• Precauzioni per tessuti
  7
  7
  8
  8
  8

7-8

ANUTENZIONE

• Scarico serbatoio dell'acqua di condensa
• Pulizia e manutenzione
• Individuazione guasti
• Soluzione dei problemi
  10
  9

10

9-10

9-10

NOTE E CONSIGLI PER L'UTILIZZATORE

DATI TECNICI

Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	60.4
Capacità massima		5,0 kg. Asciutti
Potenza Nominale		vedere targhetta dati
Tensione di alimentazione		vedere targhetta dati

MODELLO:

NUMERO DI FABBRICAZIONE:

DATA D'ACQUISTO:

4

NOTE E CONSIGLI PER L'UTILIZZATORE

L'uso di questo apparecchio dovrà essere quello di asciugatore per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso.
Conservare il presente manuale d'uso sempre vicino all'asciugatrice in modo da poterlo consultare rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio può essere pericolosa per l'utilizzatore e provocare danni al prodotto.
Alla consegna dell'elettrodomestico, verifi care che risulti indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.
▼ Non coprire l'asciugatrice con biancheria o altro.
▼ Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisca piegature ne compressioni e sia accessibile, per eventuali interventi.
▼ Chiudere sempre la porta dopo l'utilizzo dell'elettrodomestico.

In tal modo si impedirà che i bambini si appoggi- no alla porta facendo ribaltare l'asciugatrice.

▼ E' vietato l'uso della macchina ai bambini, se non sorvegliati.
▼ Non asciugiugare indumenti sporchi nell'asciugatore.
Non far mai asciugare indumenti che sono stati sporcati con sostanze come oli di cucina, petrolio, acetone, alcol, benzina, kerosene, smacchiatori, trementina, cere.
Rimuovere queste sostanze con un lavaggio a caldo e una quantità addizionale di detersivo prima di essere caricati nell'asciugatore.
Non far asciugare articoli come gomma piuma, lattice di gomma, impermeabili, tessuti a tenuta d'acqua, tappeti in gomma articoli e vestiti o cuscini preformati con blocchi di gomma piuma in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.
Ammorbidenti per tessuti, o prodotti simili, devono essere usati rispettando le istruzioni d'uso inserite nella confezione
Se l'elettrodomestico viene venduto o regalato, si ricordi di consegnare anche il presente manuale che consentirà al successivo proprietario di utilizzare l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
▼ Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autoriz-

zato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.

▼ Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si asciugherà più in fretta.
Pulire bene il fi Itro ogni volta che si utilizza l'asciugatrice, in modo da garantire una perfetta circolazione dell'aria.
Non attaccare oppure staccare la spina dalla presa della corrente elettrica con le mani bagnate.
La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.
E' vietato collegare la macchina alla presa elettrica utilizzando prolunghe o spine multiple.
▼ Non esporre l'apparecchio ad agenti atmosferici.
▼ Eseguendo le revisioni o le pulizie ricordarsi di staccare l'apparecchio dalla presa della corrente elettrica.

Nel caso si voglia staccare la macchina dalla presa della corrente non tirare il cavo elettrico ma la spina.

▼ Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifi uto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifi uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffi cio locale, il servizio di raccolta dei rifi uti domestici o il negozio presso il quale il prodotto è stato acquistato.

ATTENZIONE!!! Le superfici in cui appare questo simbolo durante il funzionamento possono riscaldarsi.

LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

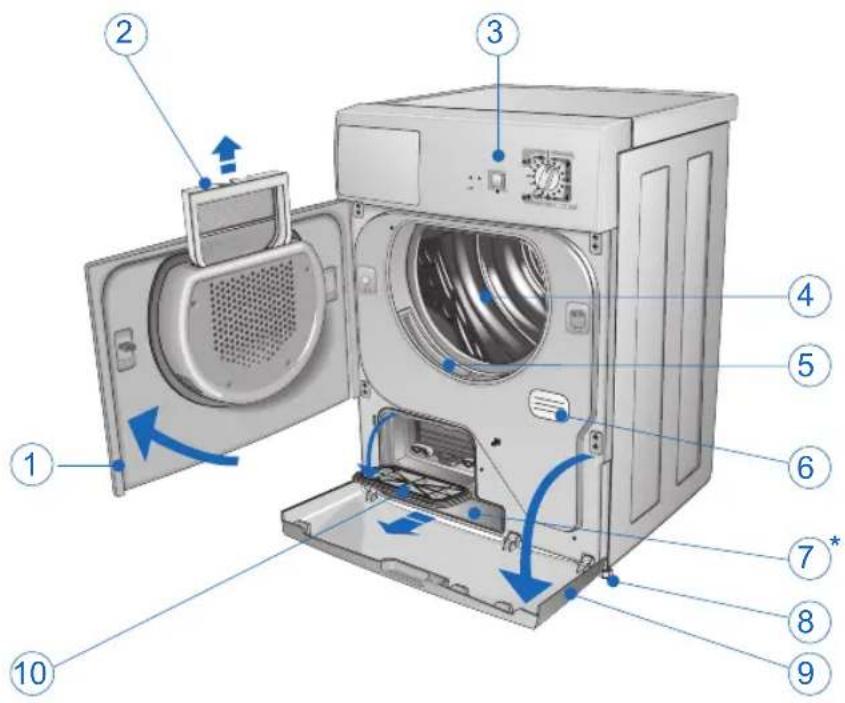

DESCRIZIONE DELLA MACCHINA

1 Porta cestello.
2 Filtro porta cestello.
3 Pannello di controllo.
4 Cestello asciugatore.
5 Filtro bocca cestello.

6 Targhetta caratteristiche tecniche.
7 Serbatoio condensa inferiore*.
8 Piedini regolabili.
9 Portello condensatore.
10 Portello inferiore.

È disponibile presso il vostro venditore l'accessorio per completare la diversa installazione che vi permetterà di fi ssare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare questo montaggio vi sarà consigliato dal vostro installatore.

INSTALLAZIONE DELLA MACCHINA

INSTALLAZIONE

L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.
Non tenere l'asciugatrice in locali dove potrebbe gelare. Il gelo potrebbe compromettere l'elettronica.
▼ Posizionare l'asciugatrice in un locale provvisto di ventilazione.
Non coprire il foro di ventilazione sul lato posteriore (fi g. 2) e non posizionare la macchina su moquette spessa.
▼ Pulire l'interno del cestello di asciugatura con un panno umido per togliere l'eventuale polvere che vi si deposita.

MESSA IN PIANO DELL'ASCIUGATORE

Piedini regolabili. Mettere l'asciugatrice in posizione verticale in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descritto

▼ Sollevare leggermente la macchina.
▼ Regolare i piedini all'altezza giusta (fi g. 3).
▼ Abbassare la macchina.

N:B: Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fi ssaggio al suolo.

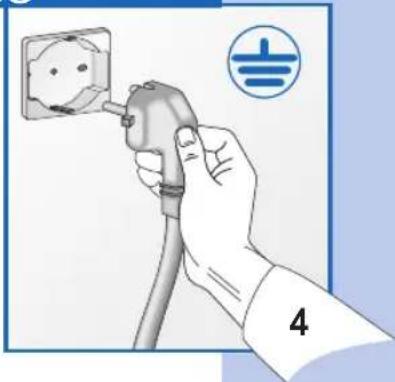

Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.
Salvavita, cavi elettrici e presa della rete devono avere parametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.
A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruttore onnipolare.
▼ La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilità per eventuali incidenti (fi g. 4).
Se il cavo d'alimentazione è danneggiato in qualche modo, contattare il centro di assistenza tecnica specializzato.
▼ E' vietato allacciare l'asciugatore alla rete attraverso elementi indiretti come prolunghe e prese multiple.
▼ Posizionare l'apparecchio in modo che il cavo alimentazione sia facilmente accessibile in modo da poterlo disconnettere in caso di necessità.

Importante: Alla fi ne del ciclo di asciugatura, scollegare l'asciugatrice dalla rete per impedire che un bambino possa eventualmente metterla in funzione.

APERTURA E MODIFICA ROTAZIONE PORTA

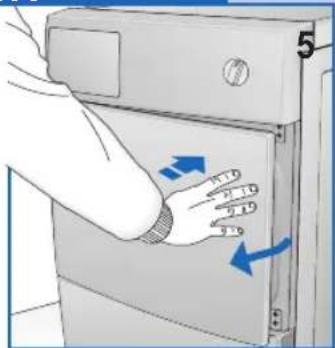

▼ Premere la porta sulla destra (fi g. 5) (la porta si apre). Se la porta è stata rovesciata premere sulla sinistra.

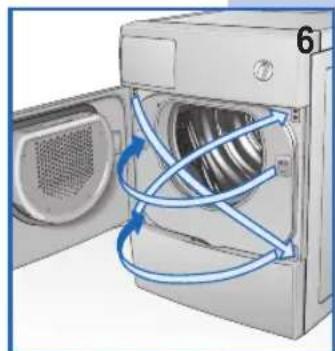

È possibile modificare il senso di rotazione della porta cestello secondo le proprie necessità (fi g. 9).

N.B.: Questa operazione deve essere eseguita esclusivamente da personale specializzato.

Contattare il servizio assistenza tecnica.

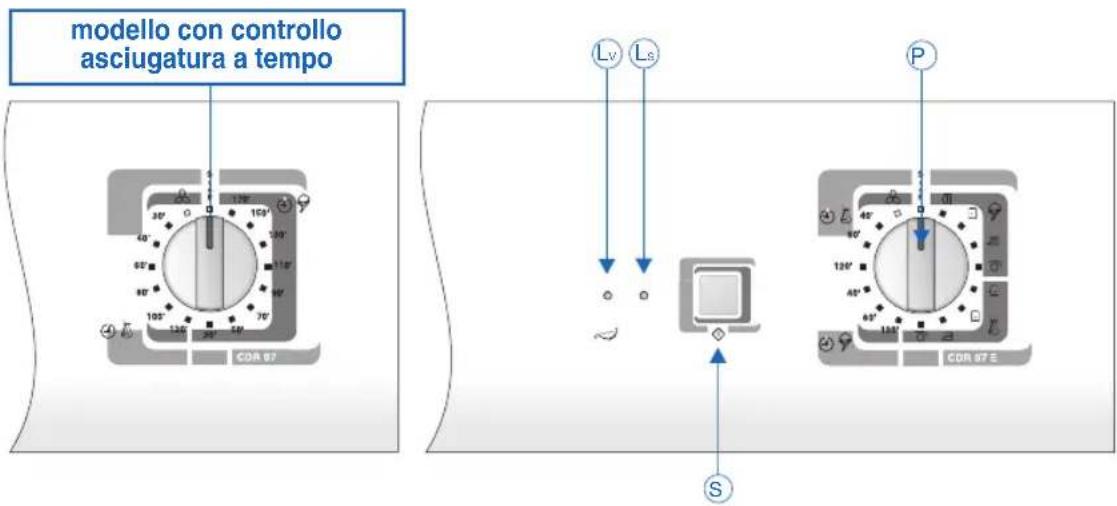

DESCRIZIONE PANNELLO DI CONTROLLO

modello con controllo asciugatura a tempo Lv Ls P S CDR 07

7

P. Manopola programmi serve a selezionare i programmi desiderati secondo il tipo di tessuto e alle proprie necessità, se si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP", quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START".

NB.Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti.

S. Tasto Start premendo questo tasto l'asciugatore inizia il ciclo d'asciugatura impostato.

Ls. LED Start spento indica la posizione di "STOP"; acceso fi sso indica ciclo in corso; lampeggio veloce indica programma impostato da avviare; lampeggio lento indica la fine del programma.

Lv. LED allarme vaschetta piena il lampeggio indica che la vaschetta è piena ed è necessario svuotarla (il ciclo si ferma); acceso fi sso, dopo aver reinserito la vaschetta indica che la funzione si stà riattivando; spento indica sicurezza ripristinata (il ciclo riparte).

RACCOMANDAZIONI PRIMA DELL'ASCIUGATURA

SUDDIVISIONE DELLA BIANCHERIA

Prima di asciugare la biancheria, bisogna centrifugarla con il numero di giri adatto al tipo di biancheria. Centrifugando con il numero di giri massimo consentito, si risparmia fino a 35% di tempo di energia. Più è alta la velocità di centrifuga, migliore è l'asciugatura ottenuta. L'uso dell'ammorbidente nel lavaggio permette di ottenere una migliore asciugatura e un risparmio di tempo. Prima di asciugare la biancheria nell'elettrodomestico, controllare se è adatta ad asciugatura meccanica. Consultare perciò i simboli riportati sulle etichette di lavaggio.

Se non si trova il simbolo dell'asciugatura sull'etichetta, attenersi alle regole seguenti:

▼ Biancheria bianca/colorata e biancheria antipiega si asciugano a temperatura normale con il pro-

gramma di asciugatura scelto appositamente.

▼ Asciugare la biancheria delicata, per esempio gli acrilici, sempre a temperature basse.

Consigli generali:

Jersey si restringe spesso non soltanto con il lavaggio ma anche con l'asciugatura.

Puro lino.

▼ Asciugare soltanto se indicato dal fabbricante sull'etichetta di lavaggio.

Altrimenti il tessuto potrebbe diventare ruvido.

Non asciugare biancheria colorata scura insieme con biancheria colorata chiara; questo per evitare che stinga.

TABELLA PROGRAMMI

PROGRAMMI A CONTROLLO ELETTRONICO DELL'UMIDITÀ

Resistenti	Max 5.0 kg.	Extra secco	Secco da riporre	Umido da stiro	Molto umido
Delicati	Max 2.5 kg.

PROGRAMMI A TEMPO

Resistenti	Max 5.0 kg.	min. 120 - 60	min. 120 - 60	min. 60 - 40	min. 60 - 40
Delicati	Max 2.5 kg.

20 min.

PROGRAMMI PER ASCIUGATORE CON CONTROLLO DELL'ASCIUGATURA A TEMPO

* Tempo di asciugatura necessario dopo centrifuga a 800 giri/min.

** Tempo di asciugatura necessario dopo centrifuga a 1000 giri/min.

COME ASCIUGARE

1) Caricare la biancheria nel cestello e chiudere la porta.
2) Con le mani asciutte inserire la spina dell'asciugatore nella rete.
3) Posizionare la manopola del programmatore sullo Stop per resettare eventuali programmi precedenti, quindi ruotarla sul programma più idoneo per il tipo di tessuto, la quantità di biancheria caricata nel cestello, e il grado d'asciugatura desiderato (vedi Tabella Programmi).
4) Premere il tasto START per iniziare l'asciu-

gatura.

5) Finita l'asciugatura segnalata dal lampeggio del led start riportare il selettore nella posizione di STOP.
6) Aprire la porta del cestello ed estrarre la biancheria.
7) Richiudere la porta.
8) Con le mani asciutte staccare la spina dell'asciugatore dalla rete.

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso.

Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.

Per evitare l'elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbidente.

Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

SCARICO DEL SERBATOIO DELL'ACQUA DI CONDENSA

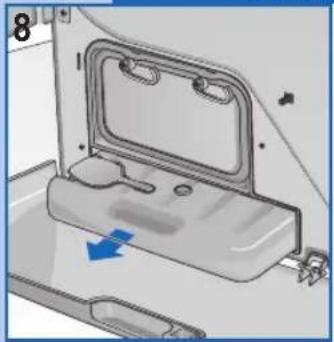

L'acqua di condensa viene raccolta nel serbatoio (fi g. 8). Il serbatoio deve essere svuotato dopo ogni ciclo di asciugatura.

Per svuotare il serbatoio procedere come segue:

▼ Estrarre il serbatoio dell'asciugatrice (fi g. 8);

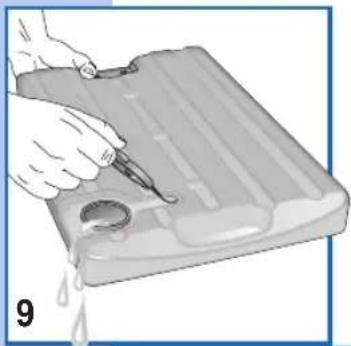

Svuotare il serbatoio; l'apertura di scarico si trova sul lato superiore destro (fig. 9);
▼ Dopo averlo svuotato riposizionare fi no in fondo;
▼ Quando si dimentica di svuotare il serbatoio o quando si riempie durante l'asciugatura, il led d'allarme della vaschetta dell'acqua condensa lampeggia e l'asciugatrice si arrestera. In seguito procedere come descritto sopra.
▼ Per proseguire il programma interrotto, premere il tasto Start (fig. 7 ).

PULIZIA E MANUTENZIONE

Togliere la tensione dell'apparecchio prima di iniziare a pulire. E' importante pulire l'apparecchio dopo ogni lavaggio, per far risparmiare tempo all'asciugatura e quindi energia.

1. Filtro per fi lacci nello sportello (fi g. 10).
2. Filtro per fi lacci nel l'apertura di carico (fi g. 11).
3. Condensatore (fi g. 12).

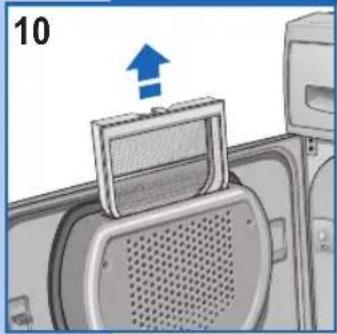

   Rimuovere il fi Itro tirandolo verso l'alto e pulirlo (fi g. 10).

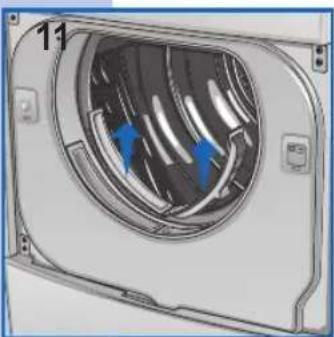

Inoltre è possibile rimuovere i due filtri filacci dall'apertura di carico e pulirli (fig. 11).

NB. La presenza di fi bre nel fi Itro non dipende dall'asciugatura. I fi lacci provengono dalle fi bre dei tessuti rotti o sfi lacciati durante il lavaggio e soprattutto per usura del capo d'abbigliamento.

La pulizia è più semplice facendoci scorrere sopra l'acqua calda.

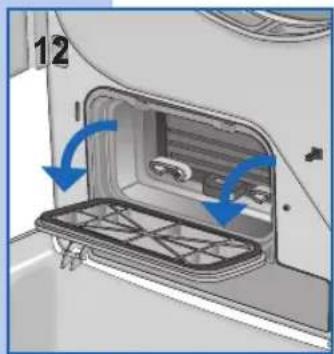

▼ Si raccomanda di pulire il condensatore due o tre volte all'anno (fig. 12/15).
Aprire la porta ruotare la levetta in posizione verticale e rimuovere il coperchio (fi g. 12).

PULIZIA E MANUTENZIONE

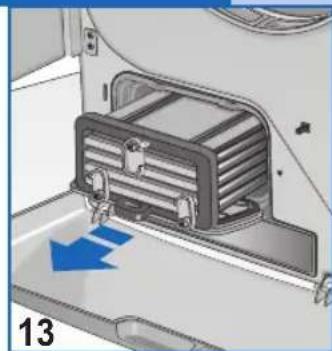

▼ Ruotare le 3 levette in posizione verticale ed estrarre il condensatore (fig. 13).

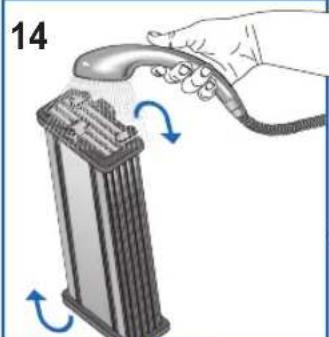

Lavare il condensatore anteriormente e posteriormente e sui lati orientando il getto d'acqua come indicato (fig.14/15).

Per ottenere uno sgocciolamento perfetto del condensatore, appoggiarlo su un lato sopra un asciugamano.

▼ Quando è ben asciutto, rimontare il condensatore rifacendo le operazioni in ordine contrario.

Tutte le apparecchiature elettriche sono soggette a guasti.

Si ricordi che in questi casi si dovrà chiamare un tecnico qualificato. Potrete comunque risolvere voi stessi molti dei problemi che si verifi cano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina dalla rete d'alimentazione.

Prima di chiamare il nostro Centro Assistenza, verifi care i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se la macchina non parte

• assicurarsi che:

1) Verifi care di aver effettuato il collegamento all'alimentazione di rete.

2) Verifi care che la presa sia effi ciente:

2a) è saltato il fusibile? (Il controllo è facile, basta collegare un'altra apparecchiatura come una lampada da tavolo).

2b) Sono state seguite tutte le istruzioni del manuale d'istruzioni?

Se la macchina non parte

• assicurarsi che:

1) La porta sia stata chiusa correttamente.
2) Sia stato premuto il tasto start.

La biancheria non si asciuga

• assicurarsi che:

1) È possibile che il foro scarico aria sia ostruito.
2) È possibile che il fi ltro sia intasato. (Si ricordi che quando si apre l'oblò, le parti interne dell'asciugatrice e la biancheria possono essere molto calde).

Se dopo l'esecuzione delle funzioni descritte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'operatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed effi cace esecuzione della riparazione.

Dear Customer,

ACCESORIOS OPCIONALES
