MANUAL DE UTILIZARE CDR05E Ardo
Vă multumim pentru că ați ales produsul nostru.
Vă rugăm să citiți cu atenție instrucțiunile pentru utilizare înainte de racordarea și folosirea mașinii.
Cunoașterea principiilor de funcționare garantează exploatarea corectă și sigură a aparatului. Instrucțiunile pentru utilizare conțin multe indicații utile referitoare la modul de funcționare, în afară de particularitățile tehnice ale mașinii care vă vor ajuta să optimizați utilizarea acestei mașini.
În caz de vânzare, sau de cedare a uscătorului, este necesar să vă amintiți să predați noului utilizator și manualul cu instrucțiunile pentru utilizare.
INDEX
NOTITE ŞI İNDRUMĂRI PENTRU UTILIZATOR 115-116
• Date tehnice 115
DESCRIEREA MAŞINII 117
- Accesorii opționale 117
INSTALAREA MAŞINII 117-118
- Instalarea 117
- Punerea la nivel a uscătorului 118
- Branşarea la instalatia electrică 118
- Modificarea sensului de deschidere a uşii 118
UTILIZAREA MAŞINII 119-120
- Descrierea panoului de control
- Recomandări înainte de uscare 119
• Tabelul cu programe 120
• Cum se usucă 120 - Precauții pentru țesături 120
ÎNTRETINEREA 121-122
- Evacuarea rezervorului apei de condens
- Curățarea și întreținerea 121-122
• Detectarea defectiunilor 122 - Rezolvarea problemelor 122
NOTIȚE ȘI ÎNDRUMĂRI PENTRU UTILIZATOR
DATE TEHNICE
| Dimensiuni: | Lărgimea cm.: | 59.5 |
| Înălțimea cm.: | 85.0 | |
| Adâncimea cm.: | 60.4 | |
| Capacitate maximă | 5,0 kg. uscate | |
| Putere Nominală | A se vedea plăcuța cu date caracteristice | |
| Tensiunea de alimentare | A se vedea plăcuța cu date caracteristice | |
MODELUL: NUMĂRUL DE FABRICATIE: DATA DE CUMPĂRARE:
Acest aparat trebuie să fie utilizat ca uscător pentru uz casnic orice altă utilizare trebuie să fie considerată improprie și deci periculoasă.
Păstrați acest manual pentru utilizare întotdeauna lângă uscător astfel încât să-l puteți citi rapid dacă este necesar.
Orice modificare sau încercare de a forța aparatul poate fii periculoasă pentru utilizator și poate deteriora produsul.
La livrarea aparatului electrocasnic, verificați să nu se fii deteriorat din cauza transportului. Dacă rezultă că a fost deteriorat, adresați-vă imediat vânzătorului.
▼ Nu acoperiți uscătorul cu rufe sau cu altceva.
La așezarea aparatului controlați cablul de alimentare astfel încât să nu rezulte îndoit, comprimat și să fie accesibil, pentru eventuale intervenții.
Închideți mereu ușa după utilizarea aparatului electrocasnic.
În așa fel încât să evitați rezemarea copiilor de ușă și răsturnarea uscătorului.
Este interzisă utilizarea maşinii de către copii, dacă nu sunt supravegheati.
▼ Nu uscați rufe murdare în uscător.
Nu uscați niciodată rufe care au fost murdărite cu substanțe ca uleiul de gătit, petrol, acetonă, alcool, benzină, cherosen, prod. de scos pete, terebentină, ceară.
Îndepărtați aceste substanțe cu o spălare la cald și o doză în plus de detergent înainte de a fii încărcate în uscător.
Nu uscați articole din cauciuc buretos, cauciuc celular, impermeabile, țesături hidrofuge, covoare de cauciuc, articole și haine sau perne preformate din bucăți de cauciuc buretos întrucât se pot topi și pot deteriora alte articole de îmbrăcăminte sau chiar aparatul electrocasnic.
Emolientul pentru țesături sau produsele asemănătoare, trebuie să fie folosite respectând instrucțiunile pentru utilizare introduse în ambalaj
Dacă vindeți sau faceți cadou aparatul electrocasnic, amintiți-vă să predați și prezentul manual care va permite proprietarului succesiv să utilizeze uscătorul în mod corect și sigur.
Nu puteți încerca să reparați singuri defectiunile aparatului întrucât reparațiile efectuate de către persoane necalificate pot provoca pagube serioase și exclud dreptul la reparațiile din garanție.
Reparațiile aparatului pot fii efectuate doar de către personalul autorizat de la centrele de asistență. Pentru reparații trebuie să fie utilizate doar piese de schimb originale.
▼ Centrifugati sau stoarceți bine rufele înainte de a le introduce în uscător. Rufele centrifugate bine se vor
usca mai repede
Curățați bine filtrul de fiecare dată când se utilizează uscătorul, astfel încât să se garanteze o circulație a aerului perfectă.
Nu scoateți si nici nu introduceți ștecherul în priza de curent cu mâinile ude.
▼ Mașina trebuie să fie branșată la o priză de curent electric prevăzută cu împământare în conformitate cu normele de siguranță.
Este interzisă conectarea maşinii la priza electrică cu utilizarea prelungitoarelor sau a şecherelor multiple.
▼ Nu lăsați aparatul expus agenților atmosferici.
Când efectuați revizia sau curățarea amintiți-vă să deconectați aparatul de la priza de curent electric.
În cazul în care doriți să deconectați mașina de la priza de curent, nu trageți de cablul electric, ci ștecherul.
Acest aparat este marcat în conformitate cu Directiva Europeana 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Prin colaborarea utilizatorului la eliminarea acestui produs în mod corect, se contribuie la prevenirea eventualelor consecințe negative pentru mediul înconjurător si pentru sănătate.
Simbolul
de pe produs sau de pe
documentele cu care este prevăzut indică faptul că acest produs nu trebuie să fie tratat ca deșeu casnic ci trebuie să fie predat unui centru de recoltare adecvat pentru reciclarea aparaturii electrice si electronice.
Aruncați-l urmând normele locale pentru eliminarea deseurilor.
Pentru alte informații despre tratamentul, recuperarea si reciclarea acestui produs, contactați respectivul oficiu local, centrul de recoltare a deșeurilor casnice sau magazinul de unde ați cumpărat produsul.
ATENTIE! Suprafețele unde apare acest simbol se pot încălzi în timpul funcționării.
FIRMA PRODUCĂTOARE REFUZĂ ORICE RESPONSABILITATE PENTRU EVENTUALELE ACCIDENTE PROVOCATE DE CĂTRE NERESPECTAREA ATĂT A NORMELOR DE SIGURANȚĂ CĂT ȘI A INSTRUCTIUNILOR PENTRU UTILIZARE

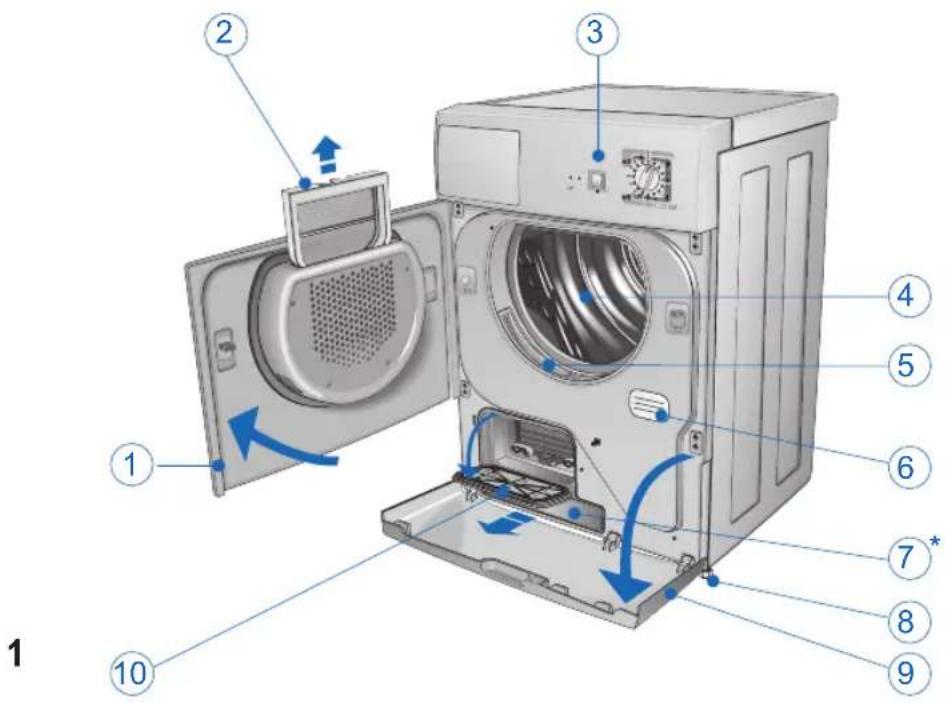

DESCRIEREA MAŞINII
1 Suport pentru tambur.
2 Filtru suport tambur.
3 Panoul de control.
4 Tambur uscător.
5 Filtru gura tamburului.
6 Plăcuța indicatoare cu caracteristici tehnice.
7 Rezervor condens inferior*.
8 Picionușe reglabile.
9 Uşa condensatorului.
10 Uşa condensatorului.
Vânzătorul dvs. are disponibil un accesoriu pentru a completa instalarea in mod diferit și care vă va permite fixarea uscătorului vostru deasupra unei mașini de spălat cu deschiderea frontală pentru a putea economisi spațiu. Modelul de mașină care vă va permite să realizați acest montaj vă va fii indicat de către instalatorul vostru.
INSTALAREA MAŞINII
INSTALAREA
Instalarea va trebui să fie efectuată de către personal calificat profesional, în funcție de instrucțiunile constructorului, întrucât o instalare greșită poate cauza pagube persoanelor și lucrurilor.
Nu tineți uscătorul în încăperi unde poate îngheța. Înghetul poate compromite parte electronică.
Aşezati uscătorul într-o încăpere prevăzută cu ventilare.
Nu acoperiți gaura de ventilare de pe partea posterioară (fig. 2) și nu așezați mașina pe o mochetă deasă.
Curățați interiorul tamburului de uscare cu o cârpă umedă pentru a îndepărta praful ce se poate depozita.
PUNEREA LA NIVEL A USCĂTORULUI
Piciorușe reglabile. Puneți uscătorul în poziție verticală astfel încât să se sprijine bine pe toate cele patru piciorușe. Puneți la nivel mașina reglând piciorușele așa cum este descris mai jos
▼ Ridicati uşor maşina
▼ Reglați piciorușele la înălțimea adecvată (fig. 3).
▼ Lăsați în jos mașina
N.B: O maşină care n-a fost bine pusă la nivel poate deteriora rulmenții și se poate uza prematur. Acest uscător nu are nevoie de fixarea la pământ.
Controlați ca tensiunea electrică indicată în datele tehnice de pe plăcuța situată pe spatele aparatului, să corespundă cu cea de la rețeaua electrică.
Siguranța, cablurile electrice și priza de la rețea trebuie să aibă astfel de parametrii încât să permită suportarea sarcinii maxime indicată pe aceeași plăcuță.
În urma instalării, accesul la alimentarea de la rețea trebuie să fie garantat de către un întrerupător omnipolar.

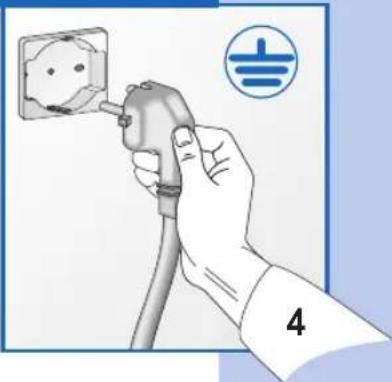

Priza de curent la care va fii conectată mașina trebuie să fie prevăzută cu împământare. În caz contrar, producătorul refuză orice responsabilitate pentru eventualele accidente (fig. 4).
Dacă cumva cablul de alimentare s-a deteriorat în vreun fel, contactați centrul de asistență tehnică specializat.
Este interzisă conectarea uscătorului la rețea cu ajutorul elementelor indirecte ca prelungitoarele sau prizele multiple.
Aşezati aparatul astfel încât cablul de alimentare să fie ușor accesibil, în așa fel încât să poată fii deconectat în caz de necesitate.
Important: La terminarea ciclului de uscare, deconectați uscătorul de la rețea pentru a evita ca vreun copil să o poată pună eventual în funcțiune.
Apăsați ușa în dreapta (fig. 7) (ușa se deschide). Dacă ușa a fost inversată apăsați în stânga.
Este posibilă modificarea sensului de rotație a ușii tamburului în funcție de propriile necesități (fig. 8).
N.B. Această operație trebuie să fie realizată doar de către personal specializat.
Contactați Serviciul de Asistență:
P. Butonul programe se utilizează la selecționarea programelor dorite în funcție de tipul de materiale și de necesitățile proprii, dacă se dorește schimbarea sau dacă se decide succesiv adăugarea altor rufe în mașină, este îndeajuns să poziționați butonul programatorului pe poziția de "STOP", și deci să reglați butonul pe noul program dorit iar apoi să apăsați pe butonul "START".
NB: Atenție!! Se recomandă utilizarea acestei funcții doar dacă este strict necesar și doar dacă programul ce trebuie restabilit nu a început de mai mult de 3 minute.
S. Butonul Start apăsând pe acest buton uscătorul
începe ciclul de uscare reglat.
Ls. LED Start stins indică poziția de "STOP"; aprins fix indică ciclul în curs; licărește rapid indică programul reglat ce trebuie să pornească; licărește încet indică terminarea programului.
Lv. LED alarmă tăvița plină când licărește indică faptul că tăvița este plină și este necesară golirea (ciclul se oprește); aprins fix, după ce ați reintrodus tăvița indică faptul că funcția s-a reactivat; stins indică siguranța restabilită (ciclul pornește din nou).
RECOMANDĂRI ÎNAINTE DE USCARE
ÎMPĂRTIREA RUFELOR
Înainte de a usca rufele, acestea trebuie centrifugate la numărul de rotații adecvat tipului de rufe. Centrifugând cu numărul de rotații maxim permis, se economisește până la 35% din timpul de energie consumată. Cu cât e mai mare viteza de centrifugare, cu atât e e mai eficace uscarea obținută. Utilizarea emolientului la spălare permite obținerea unei uscări mai eficace și economisirea timpului. Înainte de a usca rufele în aparatul electrocasnic, controlați dacă sunt adecvate uscării mecanice. Controlați deci simbolurile redate pe etichetele de spălare.
Dacă pe etichetă nu există simbolul de uscare, respectați următoarele reguli:
Rufele albe/colorate și rufele care se mototolesc se usucă la temperatură normală cu programul de uscare ales special.
▼ Uscați rufele delicate, de exemplu din acrilic, mereu la temperaturi mici.
Sfaturi generale:
Jerseul se strânge nu descori nu numai cu spălarea dar și cu uscarea.
In pur.
▼ Uscați doar dacă este indicat de către fabricant pe eticheta pentru spălare.
Dacă nu, țesătura poate deveni aspră.
Nu uscați rufele cu culori închise împreună cu rufele cu culori deschise, pentru a evita decolorarea.
TABELUL CU PROGRAME
PROGRAME CU CONTROLUL ELECTRONIC AL UMEZELII
| Rezistente | Max 5.0 kg. | Super uscat | Uscat de pus în dulap | Umed pentru călcat | Foarte umed |
| Delicate | Max 2.5 kg. |
PROGRAME TEMPORIZATE
| Rezistente | Max 5.0 kg. | min. 120 - 60 | min. 120 - 60 | min. 60 - 40 | min. 60 - 40 |
| Delicate | Max 2.5 kg. |
20 min.
Timpul de uscare necesar după centrifugarea la 800 rotații/min.
** Timpul de uscare necesar după centrifugarea la 1000 rotații/min.
CUM SE USUCĂ
1) Introduceți rufele în tambur și închideți hubloul.
2) Cu mâinile uscate introduceți ștecherul uscătorului în rețeaua de curent.
3) Pozitionați butonul programatorului pe Stop pentru a restabili eventualele programe precedente, apoi rotiți-l pe programul cel mai adecvat pentru tipul de material, cantitatea de rufe încărcată în tambur, și gradul de uscare dorit (a se vedea Tabelul de Programe).
4) Apăsați pe butonul START pentru începerea uscării.
5) O dată ce s-a terminat uscarea semnalată prin aprinderea led-ului start readuceți selectorul pe poziția de STOP.
6) Deschideți hubloul tamburului și scoateți rufele.
7) Închideti hubloul la loc.
8) Cu mâinile uscate scoateți ștecherul uscătorului din rețeaua de curent.
PRECAUTII PENTRU TESÂTURI
În caz de dubii referitor la tipul de țesătură, controlați eticheta de pe articol.
Aproape toate rufele care pot fii uscate sunt indicate în mod specific că sunt adecvate uscării în mașină.
Pentru a evita electricitatea statică la rufe, în timpul ciclului de clătire al mașinii de spălat, folosiți un emolient.
Scoateți imediat din tambur rufele sintetice pentru a evita mototolirea.
EVACUAREA REZERVORULUI APEI DE CONDENS

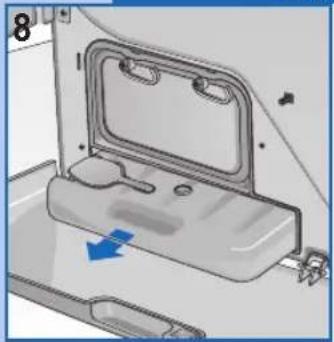

Apa de condens se recoltează în rezervor (fig. 8). Rezervorul trebuie să fie golit după fiecare ciclu de uscare.
Pentru golirea rezervorului procedați după cum urmează:
▼ Scoateți rezervorul din uscător (fig. 8);

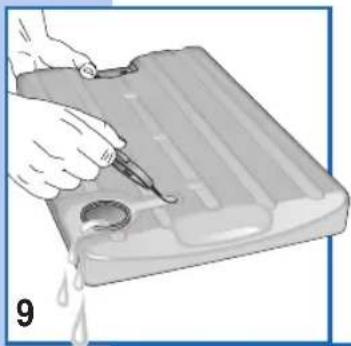

Goliți rezervorul; deschizătura de evacuare se află pe latura superioară dreapta (fig. 9);
▼ După ce l-ați golit puneți-l la loc până în fund;
Când uitați să goliți rezervorul sau când se umple pe timpul uscării, led-ul de alarmă a tăviței de apă de condens se aprinde iar uscătorul se va opri. Mai departe procedați așa cum este descris mai sus.
Pentru a continua programul întrerupt, apăsați pe butonul Start (fig. 7).
CURĂTAREA ȘI ÎNTRETINEREA
Întrerupeți tensiunea de la aparat înainte de a începe curățarea. Este important să curățati aparatul după fiecare spălare, pentru a economisi timpul de uscare si deci, energia.
- Filtru pentru scame la uşă (fig. 10).
- Filtrul pentru scame la deschiderea pentru încărcare (fig. 11).
- Condensatorul (fig. 12).
▼ Scoateți filtrul trăgându-l în sus și curățați-l (fig. 10).
În plus este posibilă scoaterea celor două filtre pentru scame de la deschiderea pentru încărcare și curățarea acestora (fig. 11).
NB: Prezența fibrelor în filtru nu depinde de uscare. Scamele provin de la fibrele țesăturilor rupte sau destrămate în timpul spălării și în special din cauza uzurii articolelor de îmbrăcăminte.
Curățarea este mai simplă dacă lăsați sub jet de apă caldă.
Se recomandă curățarea condensatorului de două sau trei ori pe an (fig. 12/15).

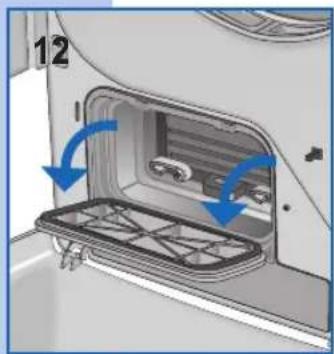

▼ Deschideti ușa rotiți pârghia în poziție verticală și scoateți capacul (fig. 12).
CURĂȚAREA ȘI ÎNTRETINEREA

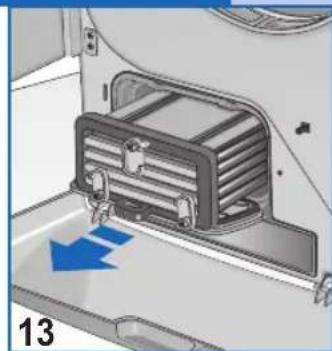

Rotiți cele 3 pârghii în poziție verticală și scoateți condensatorul (fig. 13).

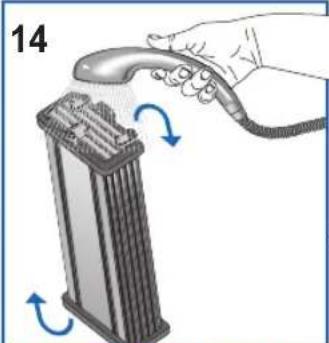

Spălați condensatorul anterior și posterior și pe laturi îndreptând jetul de apă așa cum este indicat (fig.14/15).
Pentru obținerea unei scurgeri perfecte a condensatorului, rezemați-l pe o parte deasupra unui prosop.
Când este bine uscat, montați condensatorul efectuând din nou operațiile în ordine inversă.
Toate aparaturile electrice sunt predispose defectiunilor.
Reamintiți-vă că în aceste cazuri trebuie chemat un tehnician calificat. Oricum și voi înșivă puteți rezolva multe dintre problemele care se verifică.
Important: În caz de proastă funcționare, reamintiți-vă să deconectați imediat mașina de la rețeaua de alimentare.
Înainte de a chema Centrul nostru de Asistență, verificați punctele indicate mai jos.
REZOLVAREA PROBLEMELOR
Dacă mașina nu pornește
- Controlati:
1) Verificați dacă ați efectuat racordarea la alimentarea de la rețea.
2) Verificați ca priza să fie eficientă:
2a) A sărit fuzibilul? (Controlul este este suficient să racordati o altă aparatură ca de ex. o veioză).
2b) Au fost efectuate toate instrucțiunile din 2) manualul de instrucțiuni?
Dacă mașina nu pornește
- Controlați ca:
1) Uşa să fie închisă în mod corect.
2) Să fie apăsat butonul start.
Rufele nu se usucă
Controlati
1) Este posibil ca gaura de evacuare să fie astupată.
Este posibil ca filtrul să fie blocat. (Reamintițivă că atunci când se deschide hubloul, părțile interne ale uscătorului și rufele pot fii foarte calde).
Dacă după efectuarea funcțiilor descrise, aparatul continuă să nu funcționeze corect semnalăți defectiunea centrului cel mai apropiat de asistență tehnica autorizat. Vă rugăm frumos să comunicati modelul, numărul de fabricație și tipul de defectiune. Aceste informații permit operatorului și asistenței tehnice să-și procure piesele de schimb necesare și, deci, să garanteze o rapidă și eficace executare a reparației.
