BEDIENUNGSANLEITUNG CDR05E Ardo

Wir gratulieren Ihnen zur Wahl unseres Trockners.

Bitte lesen Sie diese Gebrauchsanweisung genau durch, bevor Sie die Maschine anschließen und gebrauchen. Die gute Kenntnis der Funktionsprinzipien wird Ihnen die korrekte und sichere Nutzung des Gerätes ermöglichen.

Die Gebrauchsanweisung enthält neben den technischen Merkmalen des Trockners viele nützliche Tipps, die Ihnen helfen werden, das Gerät optimal zu gebrauchen.

Falls Sie den Trockner weiterverkaufen oder abgeben, muss dem neuen Benutzer auch die Gebrauchsanweisung ausgehändigt werden.

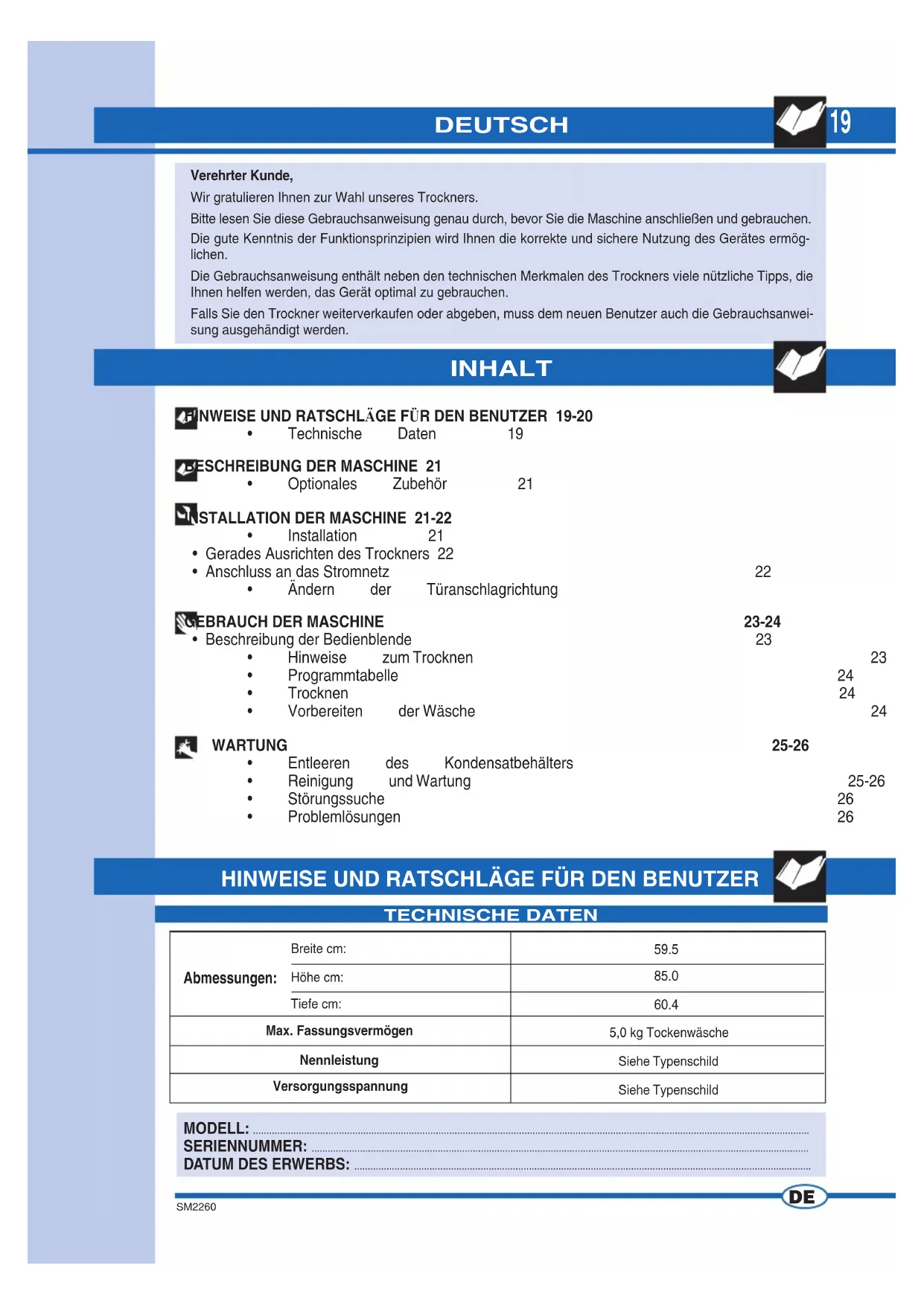

INHALT

INWEISE UND RATSCHLÄGE FÜR DEN BENUTZER 19-20

• Technische Daten 19

ESCHREIBUNG DER MASCHINE 21

• Optionales Zubehör 21

INSTALLATION DER MASCHINE 21-22

• Installation 21

• Gerades Ausrichten des Trockners 22

- Anschluss an das Stromnetz 22

- Ändern der Türanschlagrichtung

EBRAUCH DER MASCHINE

- Beschreibung der Bedienblende

• Hinweise zum Trocknen 23
• Programmtabelle 24
- Trocknen 24
• Vorbereiten der Wäsche 24

WARTUNG

• Entleeren des Kondensatbehälters
• Reinigung und Wartung 25-26
• Störungssuche 26
• Problemlösungen 26

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

TECHNISCHE DATEN

Abmessungen:	Breite cm:	59.5
	Höhe cm:	85.0
	Tiefe cm:	60.4
Max. Fassungsvermögen		5,0 kg Tockenwäsche
Nennleistung		Siehe Typenschild
Versorgungsspannung		Siehe Typenschild

MODELL: ..... SERIENNUMMER: ..... DATUM DES ERWERBS: ....

20

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

Das Gerät dient zum Wäschetrocknen im Haushalt. Jede andere Verwendung ist unsachgemäß und folglich gefährlich.
Bewahren Sie dieses Handbuch stets in der Nähe des Trockners auf, damit es im Bedarfsfall problemlos konsultiert werden kann.
Jede Veränderung oder sonstige Manipulierung des Geräts kann den Benutzer gefährden und Schäden am Trockner verursachen.
Bei Lieferung des Haushaltsgeräts dieses umgehend auf eventuelle Transportschäden untersuchen. Falls solche festgestellt werden, ist umgehend der Händler zu benachrichtigen.
Den Trockner nicht mit Wäsche oder anderen Gegenständen bedecken.
Beim Aufstellen des Trockners darauf achten, dass das Stromkabel nicht verdreht oder gequetscht wird und für etwaige Eingriffe problemlos zugänglich ist.
▼ Nach dem Gebrauch des Haushaltsgeräts stets die Tür verschließen.
Auf diese Weise wird verhindert, dass sich Kinder an die Tür anlehnen und so das Gerät umkippen können.
▼ Kinder dürfen sich nicht unbeaufsichtigt in der Nähe der Maschine aufhalten.

Keine schmutzigen Wäschestücke im Trockner trocknen.

Auf keinen Fall Wäschestücke trocknen, die mit Speiseöl, Erdöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenmittel, Terpentin oder Wachsen verschmutzt sind.
Derlei Wäschestücke müssen heiß und mit reichlich Waschmittel gewaschen werden, bevor sie in den Trockner eingefüllt werden.
Auf keinen Fall Kleidungsstücke mit Schaumgummi, Latex, impermeable und wasserdichte Gewebe, Gummimatten, Gegenstände und Kleidungsstücke oder vorgeformte Kissen mit Schaumgummieinlagen in den Trockner geben, weil diese schmelzen und andere Wäschestücke oder sogar das Haushaltsgerät selbst beschädigen könnten.
Weichspüler oder ähnliche Mittel müssen laut beigelegter Gebrauchsanweisung angewandt werden.
Falls das Haushaltsgerät weiterverkauft oder verschenkt wird, ist auch die Gebrauchsanweisung auszuhändigen, damit der neue Benutzer es auf korrekte und sichere Weise benutzen kann.
Bei Betriebsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren, weil dies schwerwiegende Schäden verursachen könnte und außerdem den Gewährleistungsanspruch verfallen lässt.
Das Gerät darf ausschließlich von autorisiertem Personal der Kundendienstzentren repariert werden.

Für Reparaturen dürfen nur Original-Ersatzteile verwendet werden.

Die Wäsche vor dem Einfüllen in den Trockner gut auswringen oder schleudern. Je besser die Wäsche geschleudert ist, umso schneller wird sie trocknen.
Das Flusensieb vor jedem Gebrauch des Geräts sorgfältig reinigen, damit die Luft immer ungehindert zirkulieren kann.
▼ Den Stecker nicht mit nassen Händen aus- oder einstecken.
Das Gerät muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.
▼ Die Verwendung von Verlängerungskabeln oder Mehrfachsteckern ist verboten.
Das Gerät darf nicht den Witterungseinfl üssen ausgesetzt werden.
Vor irgendwelchen Arbeiten am Gerät oder dessen Reinigung, den Trockner unbedingt spannungslos machen.
Beim Ausstecken des Kabels aus der Steckdose nie am Kabel selbst, sondern ausschließlich am Stecker ziehen.
Dieses Gerät entspricht den Europäischen Richtlinien 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Die vorschriftsmäßige Entsorgung des ausrangierten Geräts stellt einen wertvollen Beitrag zum Schutz der Umwelt und der Gesundheit dar.

Das Symbol am Gerät oder in den Begleitpapieren weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern als Sondermüll einer Sammelstelle für elektrische und elektronische Altgeräte zu übergeben ist.

Gemäß den lokalen Vorschriften zur Abfallbeseitigung entsorgen.

Für weitere Informationen zu Behandlung, Abbau und Recycling dieses Produkts die zuständige Behörde, das Abfallbeseitigungsunternehmen oder den Händler, bei dem das Gerät erworben wurde, kontaktieren.

ACHTUNG: MIT DIESEM SYMBOL BEZEICH-NETE OBERFLÄCHEN KÖNNEN WÄHREND DES BETRIEBS HEISS WERDEN.

DER HERSTELLER HAFTET NICHT FÜR EVENTUELLE SCHÄDEN, WELCHE INFOLGE DER NICHTBEACHTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNG ENTSTEHEN KÖNNEN

BESCHREIBUNG DER MASCHINE

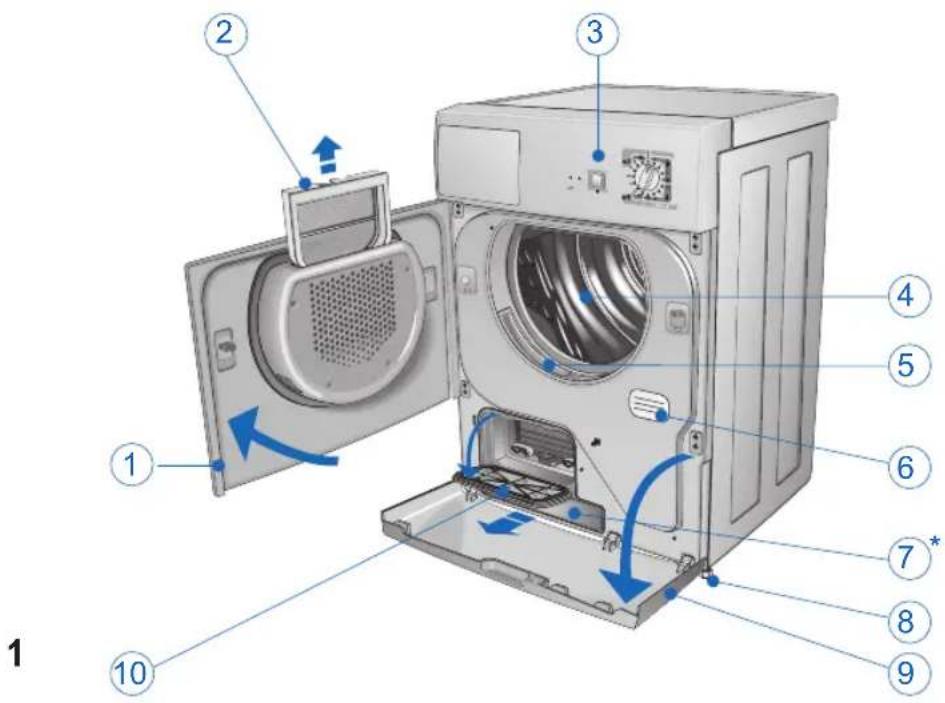

1 Trommeltür.
2 Flusensieb an der Trommeltür.
3 Bedienblende.
4 Trocknertrommel.
5 Flusensieb an der Trommelöffnung.

6 Typenschild.
7 Unterer Kondensatbehälter*.
8 Verstellbare Füße.
9 Kondensatorklappe.
10 Untere Klappe.

Bei Ihrem Händler erhalten Sie das Zubehör zur Realisierung andersartiger Installationen, mit dem Sie Ihren Trockner auf einer Frontladerwaschmaschine aufstellen und so Platz sparen können. Fragen Sie Ihren Installateur, welches Modell eine derartige Kombination möglich macht.

INSTALLATION DER MASCHINE

INSTALLATION

Der Trockner muss von Fachpersonal und gemäß den Anweisungen des Herstellers installiert werden, da eine fehlerhafte Installation Personen- und Sachschäden verursachen kann.
Den Trockner nicht in frostgefährdeten Räumen aufstellen. Frost kann die Elektronik beschädigen.
▼ Den Trockner in einem gut belüfteten Raum aufstellen.
Das Belüftungsgitter an der Rückseite des Gerätes (Abb. 2) nicht abdecken und den Trockner nicht auf dickem Teppichboden aufstellen.
Das Innere der Trocknertrommel mit einem feuchten Tuch von eventuellem Staub befreien.

GERADES AUSRICHTEN DES TROCKNERS

Verstellbare Füße. Den Trockner so aufstellen, dass er mit allen vier Füßen fest auf dem Boden steht. Nun die Maschine gerade ausrichten, indem die Füße wie nachstehend beschrieben verstellt werden.

▼ Das Gerät leicht anheben.
▼ Die Füße auf die richtige Höhe einstellen (Abb. 3).
▼ Das Gerät wieder hinstellen.

NB: Wenn der Trockner nicht gerade ausgerichtet ist, können die Lager vorzeitig verschleiben. Dieser Trockner muss nicht am Boden verankert werden.

ANSCHLUSS AN DAS STROMNETZ

Sicherstellen, dass der am Typenschild an der Geräterückseite angegebene Spannungswert dem Wert Ihres Netzes entspricht.
Schutzschalter, Stromkabel und Netzsteckdose müssen so ausgelegt sein, dass sie die am Typenschild angegebene Höchstlast aushalten können.
Nach erfolgter Installation soll das Gerät über einen allpoligen Schalter an die Netzversorgung angeschlossen werden können.

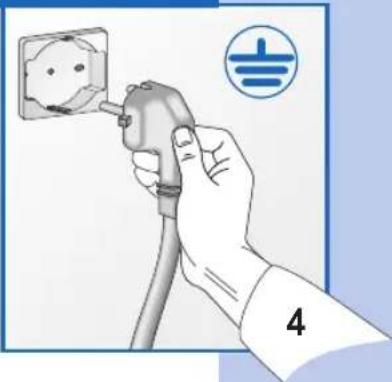

Die für den Geräteanschluss vorgesehene Steckdose muss vorschriftsmäßig geerdet sein. Andernfalls haftet der Hersteller nicht für eventuelle Schäden (Abb. 4).
Im Falle eines schadhaften Stromkabels ein technisches Kundendienstzentrum kontaktieren.
Die Verwendung von Verlängerungskabeln und Mehrfachsteckdosen für den Anschluss des Trockners ist verboten.
Den Trockner so aufstellen, dass das Stromkabel problemlos erreichbar ist und im Bedarfsfall ausgesteckt werden kann.

Wichtig: Den Trockner nach jedem Gebrauch stets vom Netz trennen, damit niemand ihn ungewollt in Betrieb setzen kann.

ÖFFNEN DER TÜR UND ÄNDERN DER ANSCHLAGRICHTUNG

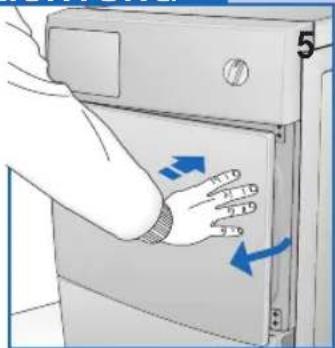

Auf den rechten Teil der Tür drücken (Abb. 7), die Tür geht auf. Wurde die Anschlagrichtung geändert, ist auf den linken Teil der Tür zu drücken.

Die Anschlagrichtung der Trommeltür kann je nach den individuellen Anforderungen verändert werden (Abb. 8).

NB: Dieser Vorgang muss Fachpersonal überlassen werden. Wenden Sie sich dazu an den technischen Kundendienst.

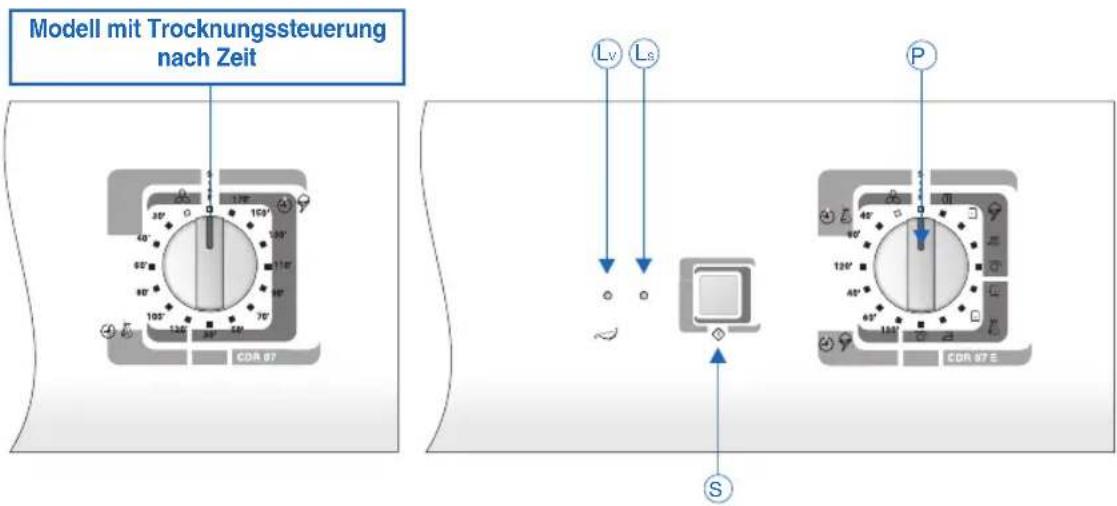

BESCHREIBUNG DER BEDIENBLENDE

Modell mit Trocknungssteuerung nach Zeit Lv Ls P S CDR 07

7

P. Programmwähler zum Einstellen des je nach den individuellen Anforderungen gewünschten Programms. Wenn während eines Waschgangs das Programm aus irgendeinem Grund verändert werden soll, oder wenn ein vergessenes Wäschestück in die Trommel eingelegt werden soll, den Programmwähler einfach auf die Position „STOPP“ stellen, auf das neue Programm verstellen und die Taste für „START“ drücken.

NB: Achtung: Dieser Vorgang sollte nur wenn unbedingt notwendig durchgeführt werden, und nur wenn das betreffende Programm seit nicht mehr als 3 Minuten begonnen hat.

S. Taste für Start. Nach dem Drücken dieser Taste

beginnt der eingestellte Trockenvorgang.

Ls. Die ausgeschaltete LED für Start steht für "STOPP"; die bleibend eingeschaltete LED steht für den laufenden Trockenvorgang; die schnell blinkende LED bedeutet, dass das gewählte Programm gestartet werden muss; die langsam blinkende LED zeigt das Ende des Programms an.

Lv. Alarm-LED für vollen Behälter, die anzeigt, dass der Behälter voll ist und entleert werden muss (der Trockengang hält an); ist sie nach Wiedereinsetzen des Behälters bleibend eingeschaltet, zeigt dies an, dass die Funktion wieder aktiviert wird; ist sie ausgeschaltet, zeigt dies an, dass die Sicherung zurückgesetzt ist (der Trockengang läuft wieder an).

HNWEISE ZUM TROCKNEN

SORTIEREN DER WÄSCHE

Vor dem Trocknen die Wäsche mit der geeigneten Schleuderdrehzahl schleudern. Wenn Sie bei der maximal zulässigen Schleuderdrehzahl schleudern, sparen Sie bis zu 35% des Stromverbrauchs. Je höher die Schleuderdrehzahl, umso besser das Trockenergebnis. Die Verwendung eines Weichspülers beim Spülen der Wäsche verbessert die Trocknung und spart Zeit. Bevor Sie die Wäsche in den Trockner geben, sollten Sie sicherstellen, dass sie für mechanisches Trocknen geeignet ist. Beachten Sie zu diesem Zweck immer die Symbole am Pfl egeetikett.

Hat das Wäschestück kein Trocknersymbol, halten Sie sich an die folgenden Regeln:

Weiß- und Buntwäsche, sowie knitterarme Wäsche werden bei normaler Temperatur mit dem entsprechenden Programm getrocknet.

Empfindliche Wäsche, wie zum Beispiel Artikel aus Acryl, stets bei niedrigen Temperaturen trocknen.

Allgemeine Ratschläge:

Jersey kann nicht nur beim Waschen, sondern auch beim Trocknen einlaufen.

Reines Leinen

▼ Nur trocknen, wenn vom Hersteller am Pfl egeetikett angegeben.

Andernfalls könnte der Stoff aufrauen.

Dunkle Buntwäsche nicht zusammen mit hellen Wäschestücken trocknen, weil diese sonst verfärben könnten.

PROGRAMMTABELLE

PROGRAMME MIT ELEKTRONISCHER FEUCHTIGKEITSKONTROLLE

Beständige Gewebe		Max 5.0 kg.	Extratrocken	Schrankfertig	Bügelfeucht	Sehr feucht
Empfindliche Gewebe		Max 2.5 kg.
ZEITPROGRAMME
	Beständige Gewebe	Max 5.0 kg.	min. 120 - 60	min. 120 - 60	min. 60 - 40	min. 60 - 40
	Empfindliche Gewebe	Max 2.5 kg.
20 min.

PROGRAMME FÜR TROCKNER MIT ZEITGEREGLTER TROCKNUNGSSTUERUNG

Gewebeart\Feucht +/-		Extratrocken	Schrankfertig	Bügelfeucht	Sehrfeucht
	Max 5.0 kg.	*130 min.**110 min.	*110 min.** 90 min.	* 90 min.** 70 min.	* 70 min.** 50 min.
	Max 2.5 kg.	*110 min.** 90 min.	* 90 min.** 70 min.	* 70 min.** 50 min.	* 50 min.** 30 min.
	Max 2.5 kg.	* 80 min.** 60 min.	* 60 min.** 40 min.	* 40 min.** 30 min.	— — — ——
	20 min.

* Erforderliche Trockenzeit nach einem Schleudergang bei 800 U/min.

** Erforderliche Trockenzeit nach einem Schleudergang bei 1000 U/min.

TROCKNEN

1) Die Wäsche in die Trommel einlegen und die Tür schließen.
2) Mit trockenen Händen den Gerätestecker in die Steckdose stecken.
3) Den Programmwähler auf Stopp stellen, um eventuelle frühere Programme zu löschen, und dann auf das für die zu trocknende Wäsche, deren Menge und den gewünschten Trokkenheitsgrad passende Programm einstellen (siehe Programmtabelle).
4) Die Taste für START drücken, um den Trokkengang zu beginnen.

5) Nach dem Trocknen, dessen Ende durch Blinken der LED für Start und den Summer angezeigt wird, den Programmwähler wieder auf die Position STOPP stellen.
6) Die Trommeltür öffnen und die Wäsche herausnehmen.
7) Die Tür wieder verschließen.
8) Mit trockenen Händen den Gerätestecker aus der Steckdose nehmen.

VORBEREITUNG DER WÄSCHE

Falls Zweifel über die Beschaffenheit eines Wäschestücks bestehen, die Angaben auf dem Pflegeetikett kontrollieren.

Fast bei allen für den Trockner geeigneten Kleidungsstücken ist diese Besonderheit auf dem Etikett vermerkt.

Um statische Elektrizität der Wäschestücke zu vermeiden, sollten Sie beim Spülen der Wäsche einen Weichspüler verwenden.

Synthetische Wäschestücke immer gleich aus der Trommel nehmen, damit sie nicht knittern.

ENTLEEREN DES KONDENSATBEHÄLTERS

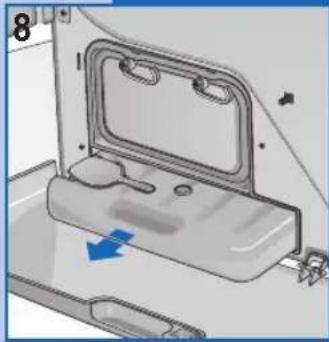

Wird die Flüssigkeit im speziellen Behälter gesammelt (Abb. 8). Dieser Behälter muss nach jedem Trockengang entleert werden.

Zum Entleeren des Kondensatbehälters wie folgt vorgehen:

▼ Den Behälter aus dem Trockner nehmen (Abb. 8);

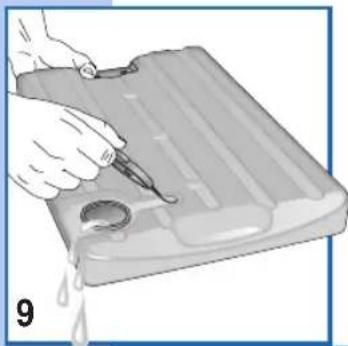

Den Behälter entleeren; die Entleeröffnung befindet sich oben rechts (Abb. 9);
Nachdem der Behälter entleert wurde, wird er bis zum Anschlag wieder eingesetzt.
Wenn vergessen wurde, den Behälter zu entleeren, oder wenn dieser während eines Trockengangs volläuft, beginnt die LED des Kondensatbehälteralarms zu blinken und der Trockner schaltet sich aus. Danach wie folgt vorgehen:
Um das unterbrochene Programm wieder fortzusetzen, die Taste Start drücken (Abb. 7).

REINIGUNG UND WARTUNG

Vor dem Reinigen das Gerät spannungslos machen. Es ist wichtig, dass das Gerät nach jedem Trocknen gesäubert wird, den so wird Trockenzeit und folglich Energie eingespart.

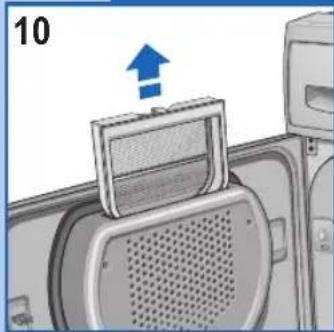

1. Flusensieb an der Tür (Abb. 10).

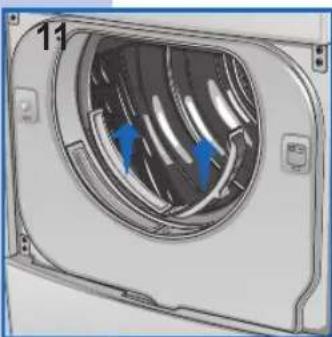

2. Flusensieb an der Einfüllöffnung (Abb. 11).

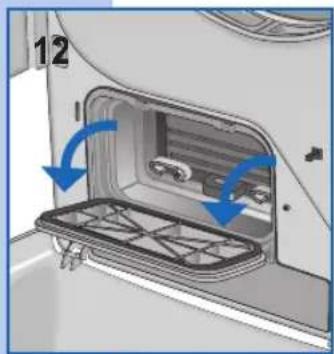

3. Kondensator (Abb. 12).
   Das Flusensieb nach oben herausziehen und reinigen (Abb. 10).

Daneben können die beiden Flusensiebe an der Einfüllöffnung herausgenommen und gesäubert werden (Abb. 11).

NB: Die Flusen im Sieb entstehen nicht durch den Trockenvorgang. Sie stammen vielmehr aus schadhaften oder zerschlissenen Fasern des Gewebes, vor allem auf Grund von Verschleiß des Kleidungsstückes.

Zum Reinigen die Siebe am besten unter einen Strahl warmen Wassers ausspülen.

Der Kondensator sollte zwei- bis dreimal jährlich gereinigt werden (Abb. 12/15).
▶ Die Tür öffnen, den Hebel senkrecht stellen und den Deckel abnehmen (Abb. 12).

REINIGUNG UND WARTUNG

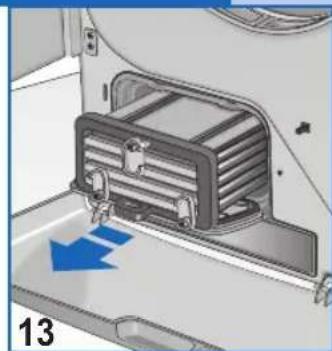

▼ Die drei Hebel senkrecht stellen und den Kondensator herausziehen (Abb. 13).

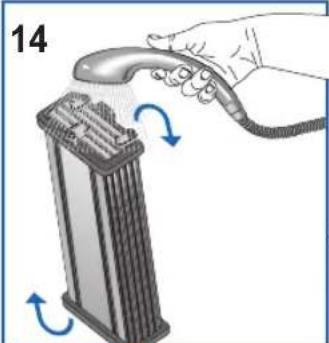

Den Kondensator von allen Seiten mit einem Wasserstrahl ausspülen, wie in den Abbildungen gezeigt (Abb.14/15).

Dann den Kondensator seitlich auf ein Handtuch legen und vollkommen abtropfen lassen.

Wenn er ganz trocken ist, wird er wieder eingebaut, wozu in umgekehrter Reihenfolge vorgegangen wird.

Alle Elektrogeräte können manchmal Störungen aufweisen.

Wenden Sie sich in einem solchen Fall unbedingt an einen Fachmann. Kleinere Probleme können Sie jedoch selbst beseitigen.

Wichtig: Im Falle einer Funktionsstörung das Gerät zu allererst spannungslos machen. Bevor Sie unseren Kundendienst hinzuziehen, sollten Sie die folgenden Punkte überprüfen.

PROBLEMLÖSUNG

Das Gerät läuft nicht an

• Die folgenden Kontrollen durchführen:

1) Ob das Gerät korrekt an das Netz angeschlossen ist.

2) Ob die Steckdose in Ordnung ist:

2a) Wurde die Schmelzsicherung gelöst? (Um dies zu prüfen, einfach ein anderes Gerät, zum Beispiel eine Tischlampe, an die fragliche Steckdose anschließen).

2b) Wurden alle Anleitungen der Gebrauchsanweisung befolgt?

Das Gerät läuft nicht an

• Die folgenden Kontrollen durchführen:

1) Ob die Tür richtig verschlossen ist.

2) Ob die Start-Taste gedrückt wurde.

Die Wäsche wird nicht getrocknet

gaus Die folgenden Kontrollen durchführen:

1) Ob die Entlüftungsöffnung verstopft ist.

2) Ob das Flusensieb verstopft ist. (Bedenken Sie, wenn Sie die Einfülltür aufmachen, dass die inneren Teile des Trockners und die Wäsche sehr heiß sein können).

Wenn das Gerät nach diesen Kontrollen weiterhin nicht korrekt funktioniert, wenden Sie sich bitte an das nächstgelegene Kundendienstzentrum. Geben Sie dabei das Modell und die Seriennummer an und beschreiben Sie die Art der Störung. Mit diesen Informationen wird der Kundendiensttechniker in die Lage versetzt, die erforderlichen Ersatzteile zu besorgen und die Reparatur folglich schnell und effi zient durchzuführen.

Cher client,

• Technische gegevens 51
