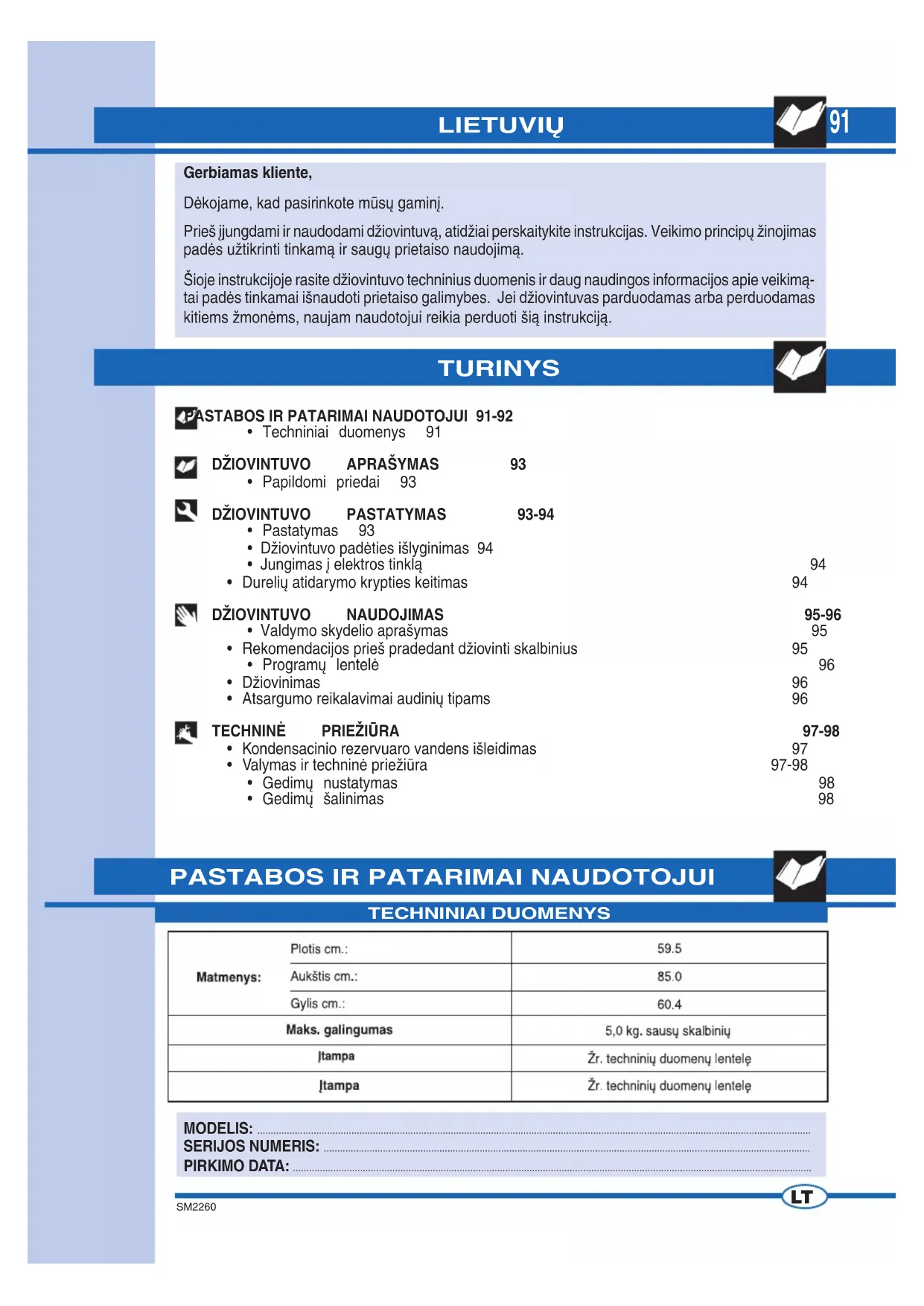

NAUDOJIMO INSTRUKCIJA CDR05E Ardo
Dékojame, kad pasirinkote mūsų gamini.
Prieš jungdami ir naudodami džiovintuvą, atidžiai perskaitykite instrukcijas. Veikimo principų žinojimas padės užtikrinti tinkamą ir saugų prietaiso naudojimą.
Šioje instrukcijoje rasite džiovintuvo techninius duomenis ir daug naudingos informacijos apie veikimątai padės tinkamai išnaudoti prietaiso galimybes. Jei džiovintuvas parduodamas arba perduodamas kitiems žmonėms, naujam naudotojui reikia perduoti šią instrukciją.
TURINYS
ASTABOS IR PATARIMAI NAUDOTOJUI 91-92
• Techniniai duomenys 91
DŽIOVINTUVO APRAŠYMAS 93
• Papildomi priedai 93
DŽIOVINTUVO PASTATYMAS 93-94
- Pastatymas 93
• Džiovintuvo padėties išlyginimas 94
• Jungimas i elektros tinklą
• Durelių atidarymo krypties keitimas
94
94
DŽIOVINTUVO NAUDOJIMAS
• Valdymo skydelio aprašymas
- Rekomendacijos prieš pradedant džiovinti skalbinius
- Programu lentelė
- Džiovinimas
- Atsargumo reikalavimai audinių tipams
95-96
95
95
96
96
96
TECHNINĖ PRIEŽIŪRA
- Kondensacinio rezervuaro vandens išleidimas
- Valymas ir techninė priežiūra
• Gedimų nustatymas
• Gedimų šalinimas
97-98
97
97-98
98
98
PASTABOS IR PATARIMAI NAUDOTOJUI
TECHNINIAI DUOMENYS
| Matmenys: | Plotis cm.: | 59.5 |
| Aukštis cm.: | 85.0 | |
| Gylis cm.: | 60.4 | |
| Maks. galingumas | 5,0 kg. sausų skalbinių | |
| Įtampa | Žr. techninių duomenų lentelę | |
| Įtampa | Žr. techninių duomenų lentelę | |
MODELIS:
SERIJOS NUMERIS:
PIRKIMO DATA:
▼ Šis prietaisas skirtas naudoti kaip buitinis džiovintuvas. Kitai paskirčiai netinkamas, todėl gali būti pavojingas.
▼ Šią instrukciją laikykite prie džiovintuvo, kad esant reikalui būtų galima rasti reikalingus nurodymus.
Bet kokios džiovintuvo modifikacijos arba bandymai liesti jo mechanizmus naudotojui kelia pavojų, be to, prietaisas gali būti sugadintas.
Gavę prietaisą patikrinkite, ar jis nebuvo pažeistas transportavimo metu. Jei pastebėsite gedimus, apie tai nedelsdami praneškite prekybinės firmos darbuotojui.
▼ Neuždenkite džiovintuvo skalbiniais ar kitais daiktais.
▼ Statydami jrenginj i vietą patikrinkite, ar elektros kabelis yra nesusisukęs, nepažeistas ir lengvai pasiekiamas.
Išdžiovinę skalbinius visada uždarykite dureles, kad vaikai nesiramstytų prie durelių ir neapverstų džiovintuvo.
▼ Vaikai gali naudoti prietaisą tik prižiūrint suaugusiesiems.
▼ Nenaudokite džiovintuvo nešvariems drabužiams džiovinti.
Niekada nedžiovinkite drabužių, kurie buvo ištepti šiomis medžiagomis: kepimo aliejumi, nafta, acetonu, alkoholių, benzinu, žibalu, dėmių valikliu, terpentinu ir vašku.
Prieš dėdami tokius skalbinius j džiovintuvą, pašalinkite šias medžiagas: išplaukite šiltame vandenyje papildomai jdėję ploviklio.
Nedžiovinkite medžiagų, pagamintų iš porolono, latekso, neperšlampamų medžiagų; lietpalčių, guminių kilimėlių, drabužių arba pagalvėlių su porolono jdėklais, nes šios medžiagos gali išsilydyti ir ištepti kitus drabužius arba sugadinti patį prietaisą.
▼ Audinių minkštikliai arba panašus produktai turi būti naudojami atsižvelgiant į ant gamintojo pakuotės pateiktus nurodymus.
Jei džiovintuvą parduodate arba perduodate kitam naudotojui, nepamirškite kartu perduoti ir instrukciju. Tai padės naudotojui tinkamai ir saugiai naudoti džiovintuvą.
▼ Nebandykite atlikti remonto darbų vieni; dėl neprofesionaliai atlikto remonto gali susižaloti žmonės, taip pat negalios suteiktos garantijos.
Džiovintuvo remonto darbus gali atlikti tik klientų aptarnavimo centruose įgalioti darbuotojai. Atliekant remonto darbus būtina naudoti tik originalias gaminto atsargines dalis.
Prieš dėdami skalbinius į džiovintuvą, juos gerai išgręžkite. Sausai išgręžti skalbiniai greičiau išdžiūsta.
▼ Kiekvieną kartą naudodami džiovintuvą kruopščiai išvalykite jo filtrą.
▼ Džiovintuvo kištuko nekiškite j lizdą ir jo netraukite drėgnomis rankomis.
Džiovintuvas turi būti prijungtas prie tinkamai jžeminto elektros tinklo lizdo, atitinkančio esamus saugumo reikalavimus.
Džiovintuvui jungti j elektros tinklą nenaudokite ilginimo laidų arba daugializdžių jungiklių.
▼ Saugokite prietaisą nuo atmosferos medžiagų poveikio.
▼ Atlikdami techninės priežiūros arba valymo darbus, džiovintuvą išjunkite iš elektros tinklo.
▼ Norėdami džiovintuvą išjungti iš elektros tinklo, netraukite paėmę už kabelio. Traukite tik paėmę už kištuko.
Šis jrenginys yra pažymėtas kaip atitinkantis elektros ir elektronikos atliekų (WEEE) Europos direktyvą 2002/96/EB. Pasirūpinkite, kad prietaisas į atliekas būtų išmetamas tinkamu būdu. Naudotojas yra įpareigotas prisidėti prie pastangų mažinant neigiamą poveikį aplinkai ir sveikatai.
Prie gaminio pritvirtintas simbolis arba pridėti dokumentai rodo, kad įrenginys neturi būti laikomas įprastomis buitinėmis atliekomis, o turi būti atiduodamas į specialų surinkimo centra, kad elektros ir elektroninės atliekos būty perdirbtos.
Prietaisą j atliekas atiduokite laikydamiesi vietinių atliekų tvarkymą reguliuojančių nurodymų.
Norėdami gauti smulkesnę informaciją apie gaminio atidavimą j atliekas ir perdirbimą, kreipkitės j atitinkamas institucijas, vietos atlieku surinkimo tarnybą arba j parduotuvę, kurioje džiovintuvą jsigijote.
JSPĖJIMAS! Paviršiai, ant kurių šis simbolis pavaizduotas, įprastinio veikimo metu gali įkaisti.
GAMINTOJAS NĚRA ATSAKINGAS UŽ NELAIMINGUS JVYKIUS, KYLANČIUS DĚL SAUGUMO TAÍSYKLIŲ ARBA ŠIOS INSTRUKCIJOS NURODYMŲ NESILAIKYMO.

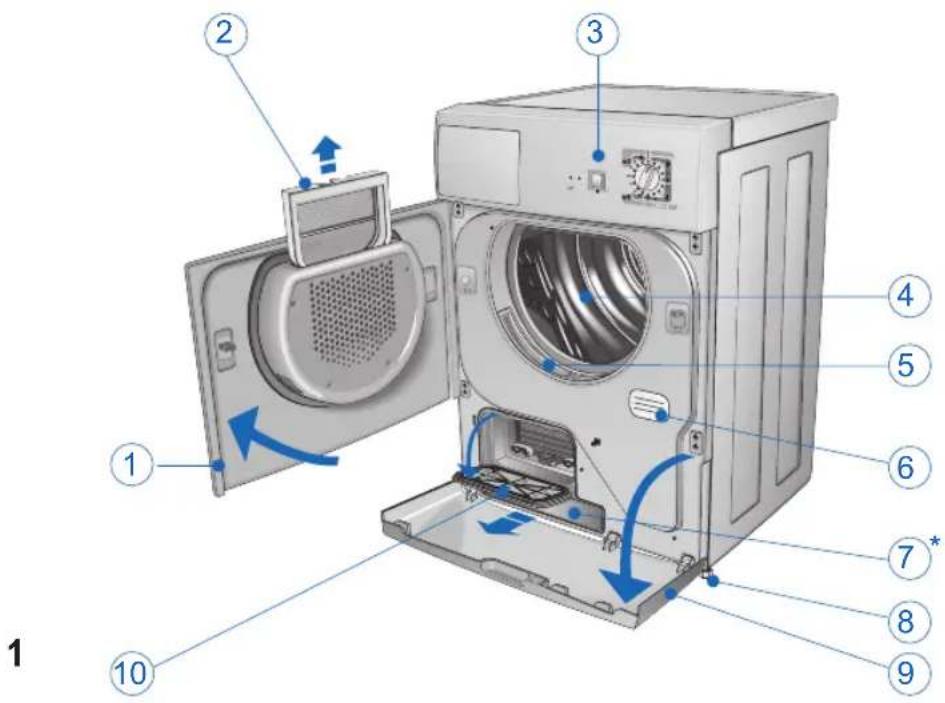

DŽIOVINTUVO APRAŠYMAS
1 Būgno durelės
6 Techninių duomenų lentelė
2 Būgno durelių filtras
7 Apatinis kondensuoto vandens rezervuaras*
3 Valdymo skydelis
8 Reguliuojamos kojelės
4 Džiovintuvo būgnas
9 Kondensatoriaus durelès
5 Bügno angos filtras
10 Apatinès durelès
Kad būtų efektyviau panaudojama patalpa, gamintojas gali pateikti priedus, leisiančius pastatyti džiovintuvą ant skalbyklių, j kurias skalbiniai dedami iš priekio.
Darbuotojai suteiks daugiau informacijos apie džiovintuvo modelj, su kuriuo galima naudoti šią parinktj.
DŽIOVINTUVO PASTATYMAS
PASTATYMAS
▼ Pastatymo darbus turi atlikti kvalifikuotas darbuotojas laikydamasis gamintojo pateiktų nurodymų. Netinkamai pastačius galima sugadinti turtą ir / arba sužaloti žmones.
Nestatykite džiovintuvo patalpose, kuriose temperatūra nukrinta žemiau nulio.
▼ Minusinė temperatūra gali sugadinti elektroninę sistemą džiovintuvą gerai védinamoje patalpoje.
Neuždenkite užpakalinėje dalyje esančių ventiliacijos angų (2 pav.) ir nestatykite džiovintuvo ant storo kilimo.
Kad pašalintumėte būgne susikaupusias dulkes, jį šluostykite sausu skudurėliu.
DŽIOVINTUVO PADETIES ISLYGINIMAS
Reguliuojamos kojelės. Pastatykite džiovintuvą vertikaliai, kad jis tvirtai stovėtu ant keturių kojelių.
Išlyginkite džiovintuvo padetį reguliuodami jo kojeles.
▼ Šiek tiek pakelkite džiovintuvą.
Sureguliuokite kojeles, kad nustatytumete tinkamą aukšti (3 pav.).
▼ Nuleiskite džiovintuvą.
Gerai jsidémékite! Jei džiovintuvas bus pastatytas nelygiai, gali būti pažeisti guoliai, todėl prietaisas greičiau susidėvės. Džiovintuvo prie grindų tvirtinti nereikia.
Jsitikinkite, ar ant jrenginio užpakalinės pusės esančios techninių duomenų lentelės nurodyta įtampa atitinka elektros tinklo įtampa.
Visų saugiklių, elektros laidų ir tinklo lizdų pajėgumas turi būti toks, kad galėtų išlaikyti ant identifikacinės lentelės nurodytą maksimalią apkrova.
▼ Pastačius džiovintuvą jis turi būti jungiamas į elektros tinklą vienapoliu jungikliu.
Elektros lizdas, prie kurio jungiamas džiovintuvas, turi būti jžemintas. Jei nejžemintas, gamintojas nebus atsakingas už jokius jvykusius nelaimingus atsitikimus (4 pav.).
Jei džiovintuvo jungimo kabelis yra pažeistas, kreipkitės į artimiausią specializuotą klientų aptarnavimo centra.
Džiovintuvo negalima jungti prie elektros tinklo netiesiogiai, pvz., ilgintuvu arba daugializdžiu jungikliu.
Džiovintuvą pastatykite taip, kad esant reikalui galėtumėte lengvai išjungti iš elektros tinklo.
Svarbu! Baige džiovinimo cikla, džiovintuvą išjunkite iš elektros tinklo, kad juo negalėtų naudotis vaikai.

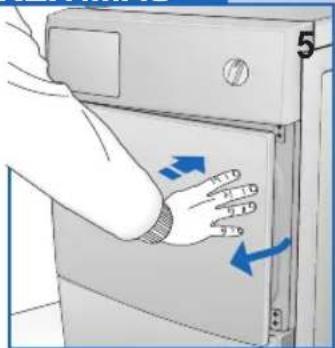

DURELIŲ ATIDARYMAS IR ATIDARYMO KRYPTIES KEITIMAS
Norėdami dureles atidaryti, paspauskite dešinę durelių pusę (7 pav.). Jei durelių atidarymo kryptis buvo pakeista, paspauskite kairę pusę.

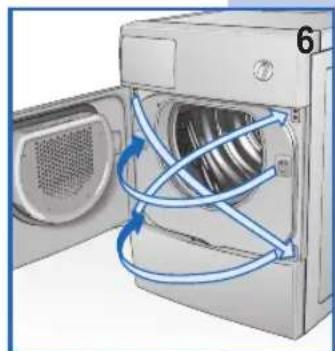

Būgno durelių atidarymo kryptis yra keičiama pagal poreikį (8 pav.).
GERAI JSIDĖMĖKITE! Šį darbą gali atlikti tik kvalifikuotas darbuotojas. Kreipkitės į klientų aptarnavimo centra.
P. Programavimo rankenėlė. Programavimo rankenėlė naudojama pasirenkant reikiamą programą pagal audinio tipą ir specialius poreikius. Jei dėl kokių nors priežasčių norite pakeisti programą arba džiovinimo ciklo metu įdėti daugiau skalbinių, paprasčiausiai nustatykite programavimo rankenėlę į STOP padėtį. Tada pasirinkite reikiamą programą ir paspauskite START mygtuką.
Gerai jsidémėkite! JSPĖJIMAS! Šią funkciją naudokite, jei yra būtina ir jei iš naujo nustatoma programa dirbo mažiau negu 3 minutes.
S. Jjungimo mygtukas. Paspauskite ši mygtuka,
kai norite jjungti užprogramuotą džiovinimo ciklą.
Ls. Jjungimo indikatorius. Jei išjungta, rodoma STOP padėtis. Jjungimo indikatorius rodo, kad vyksta džiovinimo ciklas. Greitas blykčiojimas rodo, kad programa yra paruošta vykdyti. Lėtas blykčiojimas rodo, kad džiovinimo programa pasibaigė.
Lv. Pilno rezervuaro įspėjamasis indikatorius. Blykčiojanti lemputė rodo, kad rezervuaras yra pilnas ir jį reikia ištuštinti (džiovinimo ciklas sustoja). Vėl jdėjus indą nuolat jjungta lemputė rodo, kad funkcija jjungta. Išjungta lemputė rodo, kad signalas buvo perjungtas (ciklas prasideda iš naujo).
REKOMENDACIJOS PRIEŠ PRADEDANT DŽIOVINTI SKALBINIUS
SKALBINIŲ RŪŠIAVIMAS
Prieš skalbinius džiovindami, išgręžkite juos naudodami reikiamas apsukas. Grežiant maksimaliu aps./min. greičiu sutaupoma iki 35 % elektros energijos. Kuo didesnis gręžimo greitis, tuo geresni džiovinimo rezultatai. Minkštiklių naudojimas pagerina džiovinimą ir taupo laiką. Prieš skalbinius džiovindami, jsitikinkite, ar galima juos džiovinti mašina. Žr. ant etiketės pateiktus simbolius.
Jei ant etiketės nėra džiovinimo simbolio, džiovinimo tvarka yra tokia:
▼ Balti / spalvoti skalbiniai ir nesiglamžantys drabužiai gali būti džiovinami esant jprastinei temperatūrai pasirinkus tinkamą džiovinimo programą.
Lengvi drabužiai, pavyzdžiui, pagaminti iš akrilo, turi būti džiovinami esant žemai temperatūrai.
Bendras patarimas
Audiniai dažnai susitraukia ne tik skalbimo, bet ir džiovinimo metu.
Drabužiai iš gryno lino.
▼ Džiovinkite drabužius tik laikydamiesi ant etiketės pateiktų nurodymų.
Priešingu atveju audinys taps kietas ir standus.
Kadišvengtumėte dėmių, niekada nedžiovinkite tamsios spalvos drabužių kartu su šviesiais.
PROGRAMU LENTELE
ELEKTRONINÉS DRÉGMÉS VALDYMO PROGRAMOS
| Atsparūs | MAKS.5.0 kg. | Labai sausi | Tinkami dėti jspintą | Tinkami lyginti | Labai drėgni | |
| Lengvi | MAKS.2.5 kg. |
NUSTATOMO LAIKO PROGRAMOS
| Atsparūs | MAKS.5.0 kg. | min.120 - 60 | min.120 - 60 | min.60 - 40 | min.60 - 40 |
| Lengvi | MAKS.2.5 kg. |
20 min.
DŽIOVINTUVŲ PROGRAMOS SU NUSTATOMO LAIKO VALDYMU
* Džiovinimo laikas, reikalingas drabužius išgręžus 800 aps/min.
** Džiovinimo laikas, reikalingas drabužius išgręžus 1000 aps/min.
DŽIOVINIMAS
1) Skalbinius dékite j būgną ir uždarykite dureles.
2) Sausomis rankomis jkiškite kištuką i elektros tinklo lizdą.
3) Nustatykite programavimo rankenėlę j STOP padėtį, kad išjungtumėte ankstesnes programas, tada pasukite ją ir pasirinkite programą, kuri yra tinkamiausia audinio tipui, jdėtam skalbinių kiekiui ir atitinka norimą sausumo laipsnį (žr. Programų lentelę).
4) Paspauskite START mygtuką, kad jjungtumėte džiovinimo ciklą.
5) Džiovinimo ciklo pabaigoje, kurj parodo blykčiojantis indikatorius, vėl nustatykite selektorių i STOP padėtį.
6) Atidarykite dureles ir išimkite skalbinius.
7) Uždarykite dureles.
8) Sausomis rankomis ištraukite kištuką iš elektros tinklo lizdo.
ATSARGUMO NURODYMAI AUDINIŲ TIPAMS
Jei abejojate dėl audinio tipo, perskaitykite prisiūtą etiketę.
Beveik visi mašinomis džiovinami drabužiai turi etiketes, kuriose pateikta reikalinga informacija.
Kad skalbiniai nejsielektrintų, skalavimo ciklo metu į skalbyklę jpilkite minkštiklio.
Iš būgno tuoj pat išimkite sintetinius drabužius, kad jie nesusiglamžytų.
REZERVUARE SUSIKAUPUSIO VANDENS ŠALINIMAS
Rezervuaras turi būti tuštinamas po kiekvieno džiovinimo ciklo.
▼ Rezervuaro tuštinimo tvarka yra tokia:

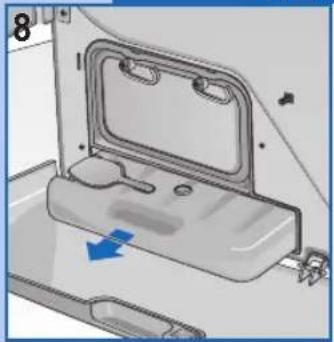

▼ Išimkite rezervuarą iš džiovintuvo (8 pav.).

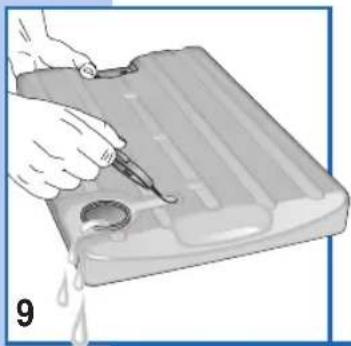

Ištuštinkite rezervuarą. Išleidimo anga yra viršuje, dešinėje (9 pav.).
▼ Ištuštine talpa, taisyklingai jdėkite ja j vieta.
Jei rezervuaras neištuštinamas arba džiovinimo metu per daug prisipildo, užsidega rezervuaro įspėjimo lemputė ir džiovintuvas sustoja. Jei tai įvyksta, atlikite anksčiau nurodytą procedūrą.
▼ Norėdami vėl jjungti programą, paspauskite jjungimo mygtuką (7 pav.).
VALYMAS IR TECHNINĖ PRIEŽIŪRA
Prieš atlikdami valymo darbus, džiovintuvą išjunkite iš elektros tinklo.
Svarbu po kiekvieno džiovinimo ciklo išvalyti džiovintuvą, kad būtų taupomas džiovinimo laikas ir elektros energija.
- Durelių dulkių filtras (10 pav.).
- Dulkių filtras talpinimo nišoje (11 pav.).
- Kondensatorius (12 pav.).

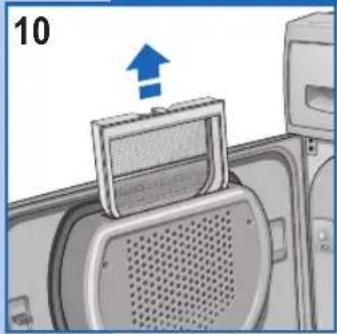

▼ Patraukite filtrą j viršų, išimkite, tada jį išvalykite (10 pav.).

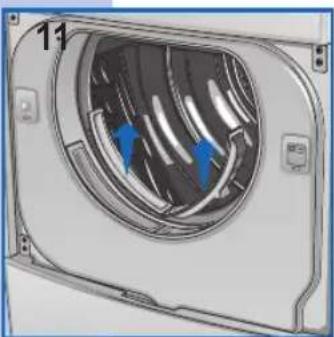

Iš durelių galima išimti ir išvalyti du dulkių filtrus (11 pav.).
Gerai jsidémékite! Filtro viduje esančios dulkės nėra džiovinimo proceso rezultatas.
Dulkės atsiranda iš pažeistų audinių, skalbimo metu sutrūkinėjus siūlėms, ir dėl drabužių susidėvėjimo.
▼ Filtrą išvalykite paprasčiausiai pakiše jį po tekančiu vandeniu.
▼ Filtrą išvalykite paprasčiausiai pakiše jį po tekančiu vandeniu.

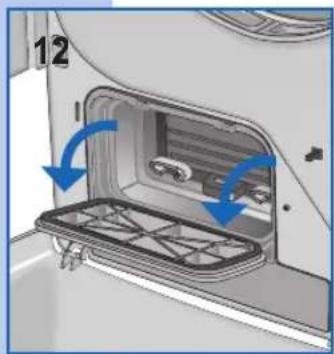

Kondensatorių valykite du arba tris kartus per metus (12/15 pav.). Atidarykite dureles, pasukite svirtį j vertikalią padėtį, tada nuimkite dangtį (12pav.).
VALYMAS IR TECHNINĖ PRIEŽIŪRA

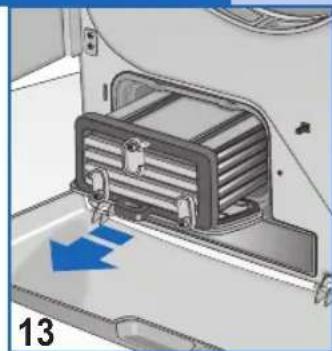

▼ Pasukite 3 svirteles j vertikalią padėtį, tada kondensatorių išimkite (13 pav.).

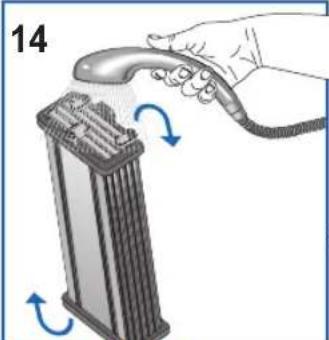

Nuplaukite kondensatoriaus priekinę dalj, użpakalinę dalj ir šonus, nukreipdami vandens srove, kaip parodyta (14/15 pav.).
Kad kondensatorius išdžiūtų, padėkite jį ant rankšluosčio.
▼ Kai kondensatorius yra sausas, jdėkite atvirkštine išėmimui tvarka.
Tokiu atveju skambinkite reikiamą kvalifikaciją turinčiam elektrikui. Tačiau daug gedimų galima pašalinti be kitų žmonių pagalbos.
Svarbu! Jei džiovintuvas sugenda, jj tuoj pat išjunkite iš elektros tinklo.
Prieš skambindami j klientų aptarnavimo centra, atlikite toliau nurodytus darbus.
PROBLEMŲ ŠALINIMAS
Džiovintuvas nejsijungia
- Patikrinkite, ar:
1) Džiovintuvo kištukas yra jjungtas į elektros tinklą.
2) Nesugedęs elektros tinklo lizdas.
2a) Neperdegé saugikliai. Patikrinki Skalbiniai neišdžiūsta
jjungdami kitą prietaisą, pavyzdžiui, stalinę lempą, ir pažiūrėkite, ar ji veikia.
2b) Buvo laikomasi instrukcijoje pateiktų nurodymų.
Džiovintuvas nepradeda veikti
- Patikrinkite, ar:
1) Durelės yra tinkamai uždarytos.
2) Buvo paspaustas jjungimo mygtukas.
iSkalbiniai neišdžiūsta
- Patikrinkite, ar:
1) Oro šalinimo anga neužkimšta.
2) Filtras neužkimštas. Atminkite, kad kai durelės atidaromos, džiovintuvo vidinės dalys gali būti labai jkaitusios.
Jei atlikus nurodytus veiksmus džiovintuvas vis tiek neveikia, kreipkitės į artimiausią klientų aptarnavimo centra.
Kreipdamiesi į aptarnavimo centra nurodykite prietaiso modelį, serijos numerį ir gedimo tipą.
Ši informacija aptarnavimo centro darbuotojui padės parūpinti reikiamas dalis-taip bus užtikrintas efektyvus ir greitas remontas.
