MODE D'EMPLOI CDR05E Ardo

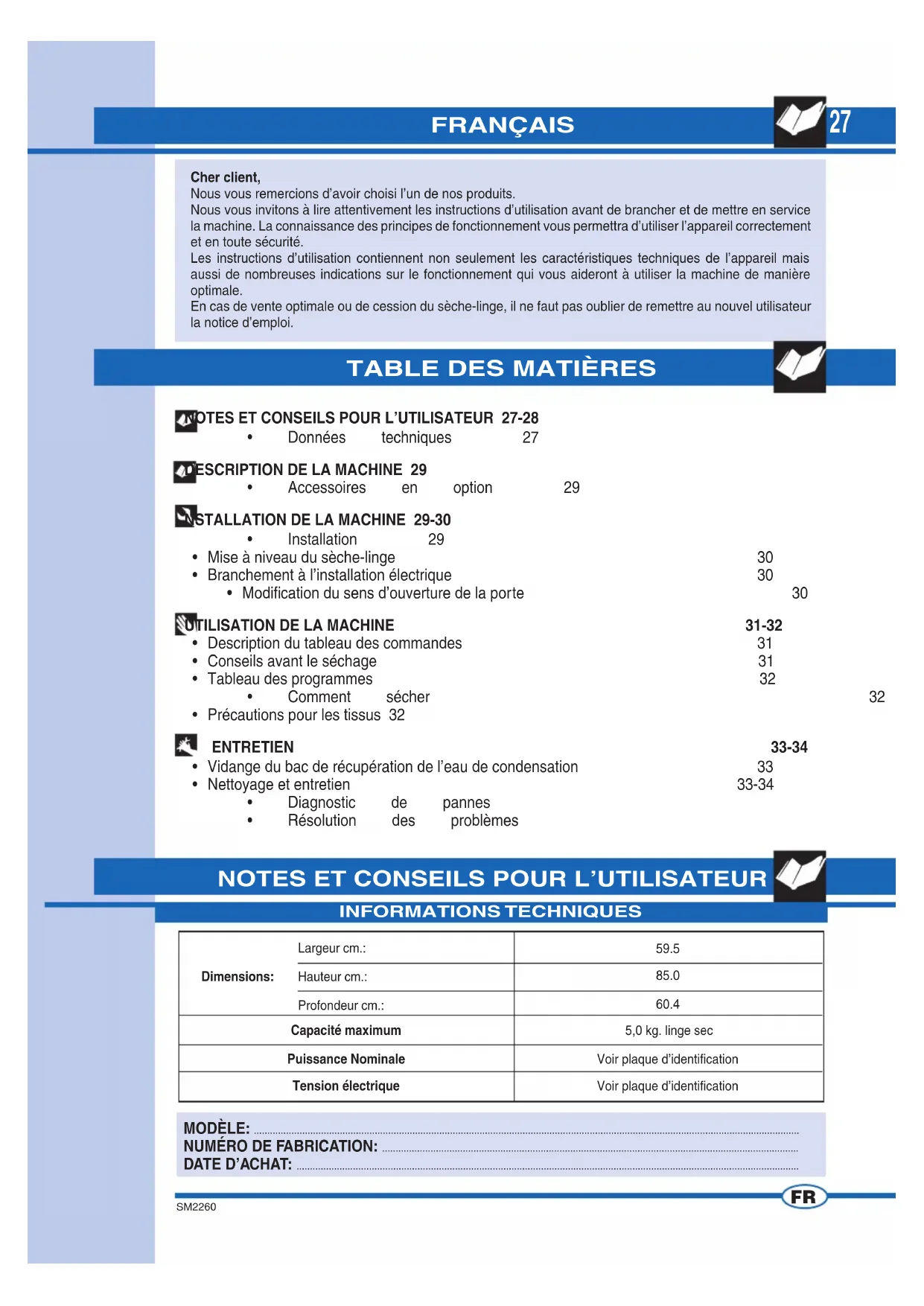

MODÈLE: ........................................................................................................................................................................................................... NUMÉRO DE FABRICATION: ........................................................................................................................................................... DATE D’ACHAT: ........................................................................................................................................................................................... FRANÇAIS Cher client, Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous invitons à lire attentivement les instructions d’utilisation avant de brancher et de mettre en service la machine. La connaissance des principes de fonctionnement vous permettra d’utiliser l’appareil correctement et en toute sécurité. Les instructions d’utilisation contiennent non seulement les caractéristiques techniques de l’appareil mais aussi de nombreuses indications sur le fonctionnement qui vous aideront à utiliser la machine de manière optimale. En cas de vente optimale ou de cession du sèche-linge, il ne faut pas oublier de remettre au nouvel utilisateur la notice d’emploi.

NOTES ET CONSEILS POUR L’UTILISATEUR

Largeur cm.:Hauteur cm.:Profondeur cm.:Dimensions:

5,0 kg. linge secVoir plaque d’identificationVoir plaque d’identificationCapacité maximumPuissance NominaleTension électrique INFORMATIONS TECHNIQUES NOTES ET CONSEILS POUR L’UTILISATEUR 27-28

• Données techniques 27

• Mise à niveau du sèche-linge 30

• Branchement à l’installation électrique 30

• Modifi cation du sens d’ouverture de la porte 30

UTILISATION DE LA MACHINE 31-32

• Description du tableau des commandes 31

• Conseils avant le séchage 31

• Tableau des programmes 32

• Précautions pour les tissus 32 ENTRETIEN 33-34

• Vidange du bac de récupération de l’eau de condensation 33

• Nettoyage et entretien 33-34

• Diagnostic de pannes 34

• Résolution des problèmes 3428 SM2260

NOTES ET CONSEILS POUR L’UTILISATEUR

▼ Cet appareil doit être utilisé comme un sèche-linge à usage domestique. Tout autre utilisation est impropre et donc dangereuse. ▼ Toujours conserver cette notice d’emploi à proximité du sèche-linge afi n de pouvoir le consulter rapide- ment en cas de besoin. ▼ Toute modifi cation ou tentative de transformation de l’appareil peut être dangereuse pour l’utilisateur et causer des dommages à la machine. ▼ A la réception de l’appareil, vérifi er qu’il n’a subi aucun dommage durant le transport. En cas de dommages, s’adresser immédiatement au revendeur. ▼ Ne pas couvrir le sèche-linge avec du linge ni quoique ce soit d’autre. ▼ Lors du positionnement de l’appareil, s’assurer que le câble d’alimentation n’est ni plié ni écrasé et qu’il est accessible pour toute intervention. ▼ Toujours fermer la porte après l’utilisation de l’appareil. Cela permet d’éviter que les enfants ne s’appuient sur la porte et ne fassent basculer le sèche-linge. ▼ Il est interdit de laisser les enfants utiliser la machine sans surveillance. ▼ Ne pas sécher de linge sale dans le sèche-linge. ▼ Ne jamais faire sécher du linge souillé par des substan- ces telles que : huile de cuisine, pétrole, acétone, alcool, essence, kérosène, détachant, térébenthine ou cire. ▼ Éliminer ces substances en effectuant un cycle de lavage à chaud avec une dose de détergent supplémentaire avant de charger le linge dans le sèche-linge. ▼ Ne pas faire sécher d’articles tels que : mousse de caoutchouc, latex de caoutchouc, imperméables, tissus hydrofuges, tapis en caoutchouc, articles et vêtements ou coussins préformés avec des blocs de mousse de caoutchouc, car ils pourraient fondre et abîmer le reste du linge ou même détériorer l’ap- pareil. ▼ Les assouplissants pour le linge ou produits similaires doivent être utilisés selon les instructions fournies sur l’emballage. ▼ Si l’appareil est vendu ou offert, ne pas oublier de re- mettre cette notice avec la machine ; ce qui permettra au nouveau propriétaire d’utiliser le sèche-linge de manière correcte et sûre. ▼ Il est interdit de réparer soi-même les pannes de l’appareil car les réparations effectuées par des personnes non professionnelles peuvent causer de graves dommages et entraînent l’annulation de la garantie. ▼ Les réparations de l’appareil doivent être confi ées exclusivement au personnel des centres de service après-vente. Pour les réparations, seules les pièces détachées d’origine doivent être utilisées. ▼ Essorer ou bien tordre le linge avant de le charger dans le sèche-linge. Le linge bien essoré sèchera plus rapidement. ▼ Bien nettoyer le fi ltre après chaque utilisation du sèche-linge afi n de garantir une circulation optimale de l’air. ▼ Ne pas brancher ou débrancher la fi che de la prise électrique avec les mains mouillées. ▼ La machine doit être branchée à une prise de cou- rant avec mise à la terre conforme aux exigences de sécurité. ▼ Il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fi ches multiples. ▼ Ne pas exposer l’appareil aux agents atmosphéri- ques. ▼ Lors des opérations de révision ou de nettoyage, ne pas oublier de débrancher l’appareil de la prise de courant. ▼ Pour débrancher la machine de la prise électrique, ne pas tirer sur le câble électrique mais sur la fi che. ▼ Cet appareil porte le symbole du recyclage confor- mément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, l’utilisateur contribue à éviter toute conséquence néfaste pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager et doit donc être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Il faut donc s’en défaire selon les normes locales relatives au traitement des déchets. Pour toute autre information relative au traitement, à la récupération et au recyclage de ce produit, contacter le service local concerné, le service de collecte des déchets ménagers ou le magasin où le produit a été acheté. ATTENTION ! Les surfaces portant ce symbole peuvent être chaudes durant le fonctionnement.

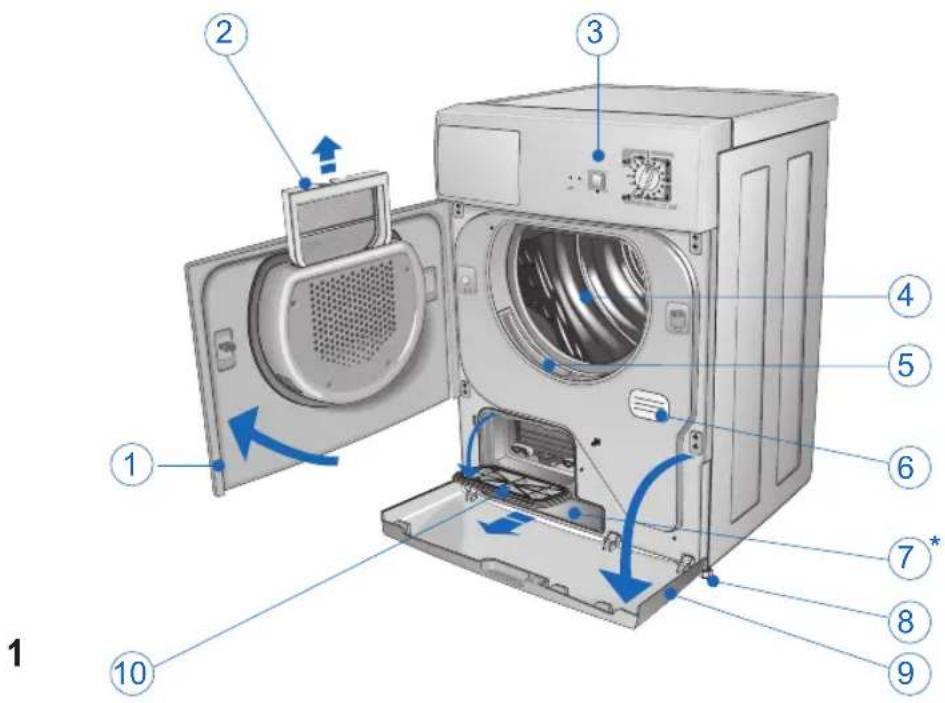

1 Porte du tambour 2 Filtre de la porte du tambour 3 Tableau des commandes 4 Tambour de séchage 5 Filtre sur l’ouverture du tambour 6 Plaquette des caractéristiques techniques 7 Bac de l’eau de condensation inférieur* 8 Pieds réglables 9 Portillon du condenseur 10 Portillon inférieur

INSTALLATION DE LA MACHINE

▼ L’installation doit être effectuée par un technicien qualifi é, conformément aux instructions fournies par le constructeur car une installation incorrecte peut causer des dommages aux personnes et aux choses. ▼ Ne pas installer le sèche-linge dans un local où il ne serait pas à l’abri du gel. Le gel pourrait en effet détériorer les parties électroniques. ▼ Positionner le sèche-linge dans une pièce ventilée. ▼ Ne pas couvrir l’orifi ce de ventilation situé à l’arrière (fi g. 2) et ne pas poser la machine sur une moquette épaisse. ▼ Nettoyer l’intérieur du tambour de séchage avec un chiffon humide afi n d’éliminer la poussière qui a pu s’y déposer.

Pour gagner de la place, il est possible de superposer votre sèche-linge sur une machine à laver à chargement frontal grâce à l’accessoire ad hoc disponible chez votre revendeur. Le modèle d’appareil qui vous permettra de réaliser cette installation vous sera conseillé par votre installateur.30 SM2260

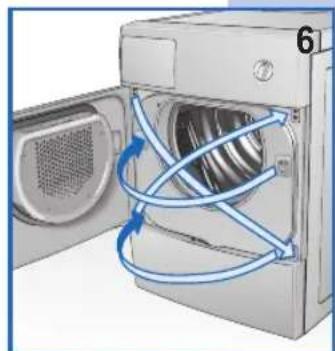

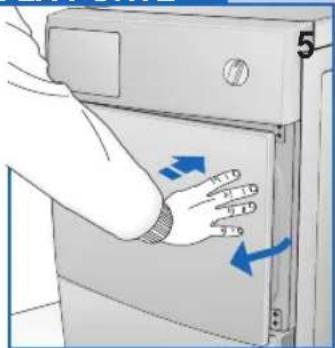

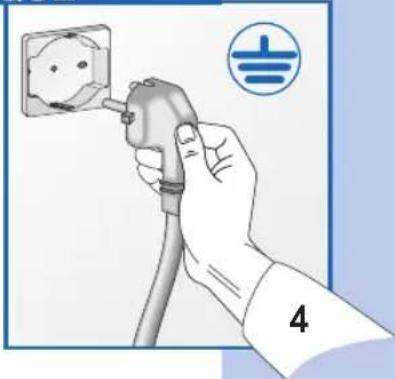

▼ Appuyer sur la droite de la porte (fi g. 7) (la porte s’ouvre). Si la porte a été inver- sée, appuyer sur la gauche. ▼ Le sens d’ouverture de la porte du tambour peut être modifi é selon les exigences de l’utilisateur (fi g. 8). N.B. : Cette opération doit être exclusivement effectuée par du personnel spécialisé. Contacter le service après-vente. ▼ S’assurer que la tension électrique indiquée dans les données techniques de la plaquette placée sur le panneau arrière de l’appareil correspond à la tension du secteur. ▼ Le disjoncteur différentiel, les câbles électriques et la prise de courant doivent être en mesure de supporter la charge maximale indiquée sur la plaquette. ▼ Après l’installation, l’accès à l’alimentation du secteur doit être garanti par un interrupteur omnipolaire. ▼ La machine doit être branchée à une prise de courant avec mise à la terre. Dans le cas contraire, le producteur décline toute responsabilité quant aux éventuels accidents (fi g. 4). ▼ Si le câble d’alimentation présente la moindre détérioration, contacter le centre de service après-vente spécialisé. ▼ Il est interdit de brancher le sèche-linge au secteur en interposant des raccor- dements indirects, tels que des rallonges ou des prises multiples. ▼ Positionner l’appareil de sorte que le câble d’alimentation soit facilement acces- sible pour pouvoir le débrancher en cas de besoin. Important : À la fi n du cycle de séchage, débrancher le sèche-linge du secteur afi n d’éviter qu’un enfant puisse le mettre en marche accidentellement.

Pieds réglables. Mettre le sèche-linge à la verticale de sorte qu’il soit parfaitement posé sur les quatre pieds. Mettre la machine à niveau en réglant les pieds comme cela est décrit ci-dessous : ▼ Soulever légèrement la machine. ▼ Régler les pieds à la bonne hauteur (fi g.3). ▼ Reposer l’appareil. N. B. : En cas de mise à niveau incorrecte de la machine, les roulements peuvent être endommagés et s’user prématurément. Il n’est pas nécessaire de fi xer ce sèche-linge au sol.

Avant de sécher le linge, il faut l’essorer en sélec- tionnant un nombre de tours adapté au type de linge. Un essorage effectué à la vitesse maximale admise permet d’économiser jusqu’à 35 % d’énergie. La qualité du séchage obtenu est proportionnelle à la vitesse d’essorage. L’utilisation d’assouplissant durant le lavage améliore le séchage et garantit un gain de temps. Avant de sécher le linge dans l’appareil, contrôler qu’il est adapté au séchage mécanique. Pour ce faire, consulter les symboles reportés sur les étiquettes d’entretien. Si le symbole du séchage est absent de l’étiquette, respecter les règles suivantes : ▼ Le linge blanc/couleur et le linge infroissable se sèchent à température normale avec le pro- gramme de séchage sélectionné à cet effet. ▼ Toujours sécher le linge délicat, par exemple les tissus acryliques, à basse température. Conseils généraux : Jersey : Rétrécit souvent, non seulement au lavage mais aussi au séchage. Pur lin. ▼ Sécher uniquement si le séchage en machine est indiqué par le fabricant sur l’étiquette d’entretien. Sinon, le tissu pourrait devenir rêche. ▼ Ne pas faire sécher du linge de couleur som- bre avec du linge clair afi n d’éviter qu’il ne déteigne.

DESCRIPTION DU TABLEAU DES COMMANDES

P. Manette de sélection des programmes: Permet de sélectionner les programmes voulus selon le type de tissu et en fonction des exigences de l’utilisateur ; pour modifi er le programme ou si l’on souhaite, par la suite, ajouter du linge dans la machine, il suffi t de positionner la manette de sélection des programmes sur « ARRÊT » puis de sélectionner le nouveau programme et enfi n d’appuyer sur la touche « DÉPART ». N.B. Attention!! Il est vivement conseillé de n’utiliser cette fonction qu’en cas de réelle nécessité et seulement si le programme à remettre à zéro n’est pas commencé depuis plus de 3 minutes. S. Touche « Départ » : Appuyer sur cette touche pour que le sèche-linge débute le cycle de séchage sélectionné. Ls. Voyant « Départ » : Éteint, il indique que le sèche-linge est arrêté ; allumé fi xement, qu’un cycle est en cours ; le clignotement rapide signale qu’un programme sélectionné doit être mis en route, alors que le clignotement lent indique la fi n du programme. Lv. Voyant de l’alarme du bac plein : Il clignote quand le bac de récupération de l’eau de condensation est plein et doit être vidé (le cy- cle s’interrompt) ; il est allumé fi xement quand le bac a été repositionné et que la fonction est en phase de réactivation ; il s’éteint quand la sécurité est rétablie (le cycle repart).

modèle avec contrôle du séchage et minuterie32 SM2260

• Durée du séchage nécessaire après essorage à 800 tours/min. ** Durée du séchage nécessaire après essorage à 1000 tours/min. 20 min. Extra sec Prêt à ranger Prêt à repasser Très humide Type de tissu Humide +/- min.

COMMENT SÉCHER1) Charger le linge dans le tambour et fermer la porte.

2) Avec les mains sèches, brancher la fi che du

sèche-linge au secteur.3) Positionner la manette de sélection des pro-grammes sur « arrêt » pour annuler les éven-tuels programmes précédents puis sélectionner le programme le mieux adapté au type de tissu, à la quantité de linge placée dans le tambour et au degré de séchage voulu (voir le « tableau des programmes ).4) Appuyer sur la touche « départ » pour faire démarrer le séchage.5) Lorsque le voyant lumineux «Départ» clignote pour signaler la fi n du séchage, remettre la manette en position STOP.6) Ouvrir la porte du tambour et sortir le linge.7) Refermer la porte.8) Avec les mains sèches, débrancher la fi che du sèche-linge du secteur. PRÉCAUTIONS POUR LES TISSUSEn cas de doutes sur le type de tissu, contrôler l’étiquette cousue sur le vêtement. Sur presque tous les tissus qui peuvent être séchés, il est spécifi quement indiqué qu’ils sont adaptés au séchage en machine.Pour éviter la présence d’électricité statique sur les vêtements, il est conseillé d’utiliser un assouplissant durant les cycles de rinçage de la machine à laver.Retirer aussitôt le linge synthétique du tambour pour éviter qu’il ne se froisse.33 SM2260

Mettre l’appareil hors tension avant de commencer le nettoyage. Il est important de nettoyer l’appareil après chaque utilisation pour économiser du temps de séchage et donc de l’énergie.

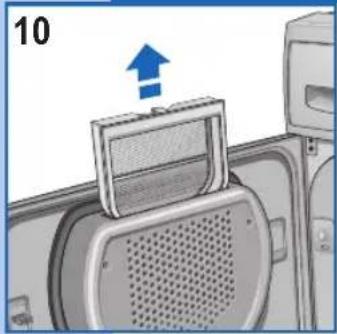

1. Filtre à peluches dans la porte (fi g. 10) ;

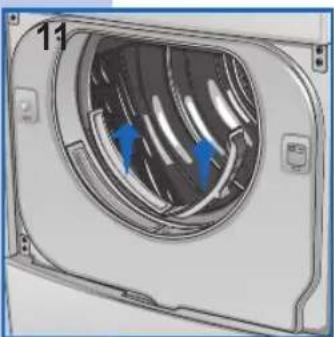

2. Filtre à peluches dans l’ouverture de chargement (fi g. 11) ;

3. Condenseur (fi g. 12) ;

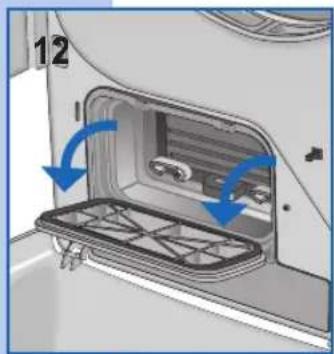

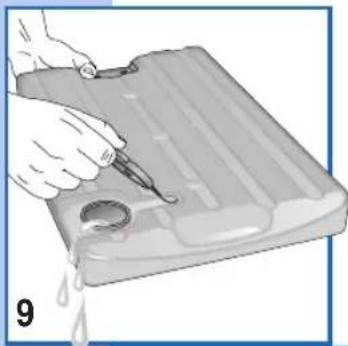

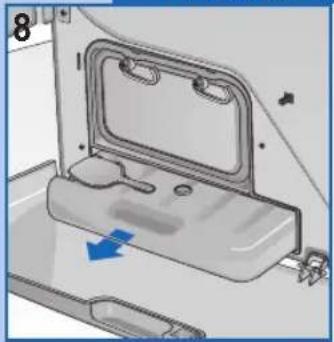

▼ Enlever le fi ltre en le tirant vers le haut et le nettoyer (fi g. 10). ▼ Il est également possible d’extraire les deux fi ltres à peluches de l’ouverture de chargement et de les nettoyer (fi g. 11). N.B. La présence de fi bres dans le fi ltre ne dépend pas du séchage. Les peluches proviennent des fi bres des tissus qui se sont déchirés ou effi lochés durant le lavage ou, essentiellement, à cause de l’usure du vêtement. Pour faciliter le nettoyage, faire couler de l’eau chaude sur le fi ltre. ▼ Il est recommandé de nettoyer le condenseur deux ou trois fois par an (fi g. 12/15). ▼ Ouvrir le portillon, tourner la manette à la verticale et enlever le couvercle (fi g. 12). L’eau de condensation est recueillie dans le bac (fi g. 8). Le bac doit être vidé après chaque cycle de séchage. Pour vider le bac, agir comme suit : ▼ Extraire le bac du sèche-linge (fi g. 8) ; ▼ Vider le bac ; l’orifi ce de vidange se trouve sur le côté supérieur droit (fi g. 9) ; ▼ Après l’avoir vidé, le repositionner en poussant jusqu’au fond ; ▼ Si l’on oublie de vider le bac de récupération de l’eau de condensation ou s’il se remplit durant le séchage, le voyant d’alarme clignote et le sèche-linge s’arrête. Ensuite, agir comme ci-dessus. ▼ Pour poursuivre un programme interrompu, appuyer sur la touche Départ (fi g. 7).

Si la machine ne démarre pas :

• Vérifi er les points suivants :

1) La machine est correctement branchée au

2) La prise fonctionne :

2a) Le fusible a-t-il sauté ? (il est facile de contrôler : il suffi t de brancher un autre appareil, comme une lampe de bureau) 2b) Toutes les instructions de la noticed’em- ploi ont-elles été suivies ? Si la machine ne démarre pas :

• Vérifi er les points suivants :

1) La porte a été correctement fermée ;

2) La touche « Départ » a bien été enfoncée.

Le linge ne sèche pas :

• Vérifi er les points suivants :

1) Il est possible que l’orifi ce d’évacuation de

2) Il est possible que le fi ltre soit obstrué. (faire

attention lors de l’ouverture de la porte : les parties internes du sèche-linge et le linge peuvent être très chauds). Si, après vérifi cation des points ci-dessus, l’appareil ne fonctionne toujours pas correcte- ment, signaler le défaut au centre de service après-vente agréé le plus proche. Merci de bien vouloir communiquer le modèle, le numéro de fabrication et le type de panne. Ces informa- tions permettent à l’opérateur du service après-vente de se procurer les pièces de rechange nécessaires et garantissent donc une exécution rapide et effi cace de la réparation.

Tous les appareils électriques sont sujets aux pannes. Rappelons qu’il est nécessaire, dans ce cas, de faire appel à un technicien qualifi é. Vous pouvez toutefois résoudre vous-mêmes la plupart des problèmes qui se produisent. Important : En cas de fonctionnement défectueux, il est impératif de débrancher aussitôt la machine du secteur. Avant d’appeler notre Centre d’Assistance, vérifi er les points indiqués ci-dessous.

DIAGNOSTIC DE PANNES

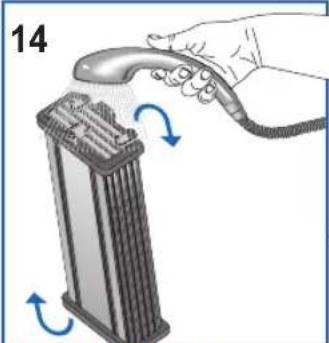

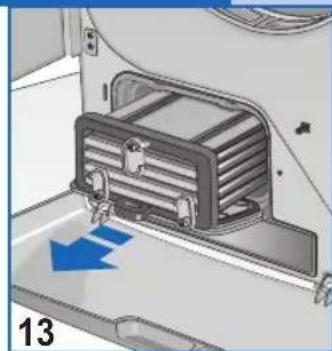

▼ Tourner les 3 manettes à la verticale et extraire le condenseur (fi g. 13). ▼ Laver le condenseur devant et derrière puis sur les côtés en orientant le jet d’eau comme indiqué sur les fi gures 14 et 15. Pour que le condenseur s’égoutte parfaitement, le poser sur un côté, sur un essuie-mains. ▼ Quand il est bien sec, remonter le condenseur en effectuant les mêmes opérations en sens inverse. FR35 SM2260
