Kenmerken	Details
Type droger	Condensdroger
Capaciteit	5 kg
Energieklasse	B
Afmetingen (HxBxD)	85 x 60 x 60 cm
Gewicht	35 kg
Geluidsniveau	65 dB
Droogprogramma's	Meerdere automatische en handmatige programma's
Extra functies	Vochtigheidsdetectie, pluizenfilter
Onderhoud	Regelmatige reiniging van het filter en het waterreservoir
Veiligheid	Oververhittingsbeveiligingssysteem
Garantie	2 jaar

Veelgestelde vragen - CDR05E Ardo

De Ardo CDR05E droger start niet, wat moet ik doen?

Controleer of het apparaat goed is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de deur goed gesloten is en dat de startknop is ingedrukt.

Mijn Ardo CDR05E droger maakt geluid tijdens het gebruik, is dat normaal?

Een bepaald geluid is normaal, maar als het geluid te luid is, controleer dan of de droger waterpas staat en of er niets de trommel blokkeert.

Waarom is mijn wasgoed nog nat na de droogcyclus?

Het kan zijn dat het pluizenfilter verstopt is. Maak het schoon voor elk gebruik. Controleer ook of het gekozen droogprogramma geschikt is voor het type wasgoed.

Er verschijnen foutmeldingen op het scherm, wat moet ik doen?

Raadpleeg de gebruikershandleiding om de foutcode te identificeren. De meeste foutcodes geven een specifiek probleem aan dat met eenvoudige stappen kan worden opgelost.

Hoe onderhoud ik mijn Ardo CDR05E droger?

Reinig regelmatig het pluizenfilter en het waterreservoir (indien van toepassing). Zorg er ook voor dat u de afvoerslangen controleert om verstoppingen te voorkomen.

Kan ik de Ardo CDR05E droger gebruiken voor alle soorten stoffen?

Controleer altijd het onderhoudsetiket van uw kleding. Sommige delicate stoffen zijn mogelijk niet geschikt voor de droger.

De Ardo CDR05E droger verbruikt veel energie, wat kan ik doen?

Zorg ervoor dat u het apparaat niet overbelast en kies geschikte droogprogramma's. Het gebruik van programma's met lage temperatuur kan ook het energieverbruik verminderen.

Wat moet ik doen als het water niet goed uit het reservoir loopt?

Controleer of het reservoir goed is geplaatst en of er geen blokkades in de afvoerslang zitten. Maak het reservoir schoon om eventuele ophopingen te verwijderen.

Hoe stel ik de drooginstellingen in op de Ardo CDR05E droger?

Gebruik het bedieningspaneel om het gewenste droogprogramma te selecteren op basis van het type wasgoed en het gewenste vochtigheidsniveau.

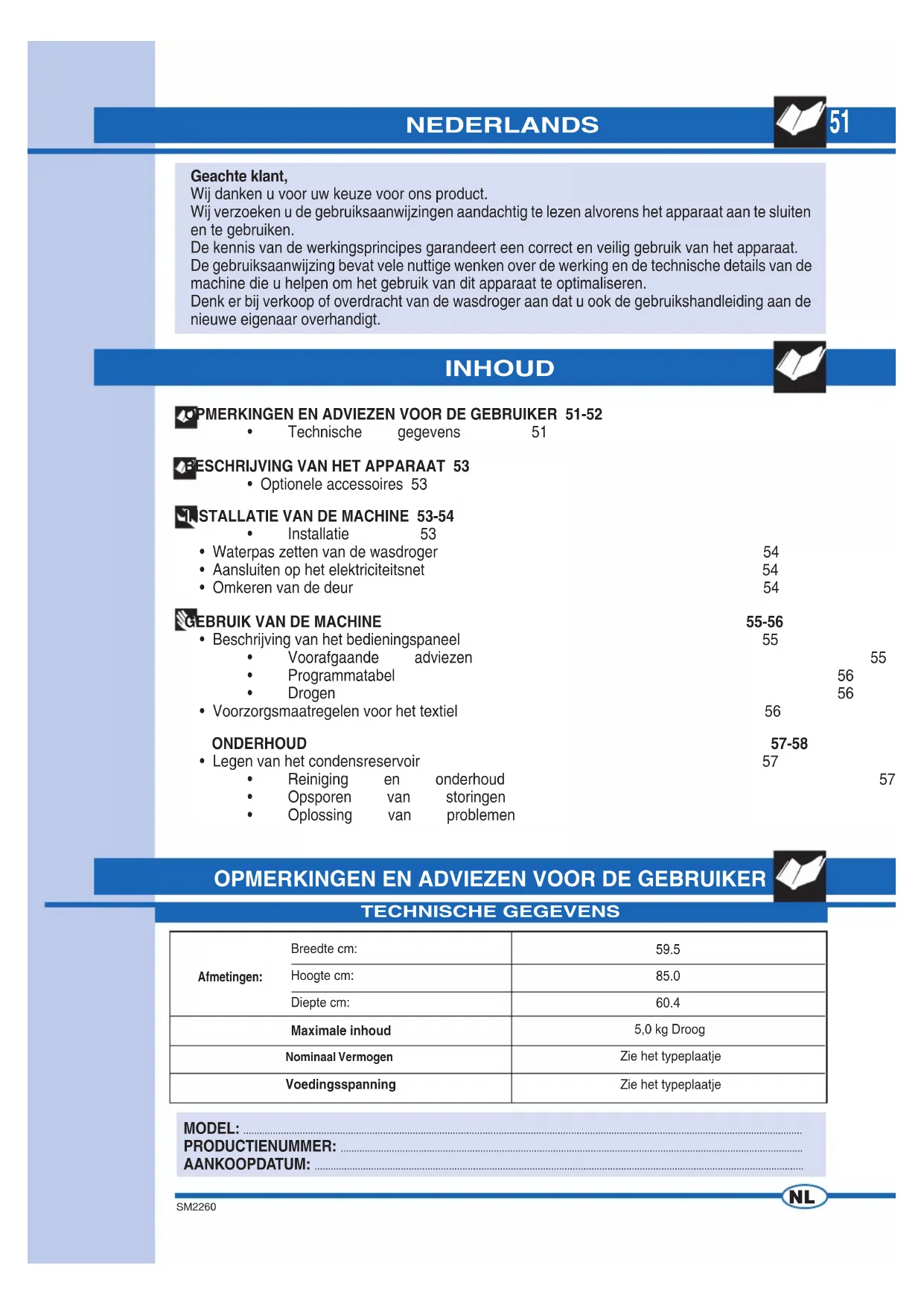

GEBRUIKSAANWIJZING CDR05E Ardo

Wij danken u voor uw keuze voor ons product.

Wij verzoeken u de gebruiksaanwijzingen aandachtig te lezen alvorens het apparaat aan te sluiten en te gebruiken.

De kennis van de werkingsprincipes garandeert een correct en veilig gebruik van het apparaat.

De gebruiksaanwijzing bevat vele nuttige wenken over de werking en de technische details van de machine die u helpen om het gebruik van dit apparaat te optimaliseren.

Denk er bij verkoop of overdracht van de wasdroger aan dat u ook de gebruikshandleiding aan de nieuwe eigenaar overhandigt.

INHOUD

PMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER 51-52

• Waterpas zetten van de wasdroger 54
• Aansluiten op het elektriciteitsnet 54
- Omkeren van de deur 54

EBRUIK VAN DE MACHINE

- Beschrijving van het bedieningspaneel

• Voorafgaande adviezen
- Programmatabel
- Drogen

- Voorzorgsmaatregelen voor het textiel

55-56

55

55

56

56

56

ONDERHOUD

• Legen van het condensreservoir

57-58

57

57

• Reiniging en onderhoud
• Opsporen van storingen
• Oplossing van problemen

OPMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER

TECHNISCHE GEGEVENS

Afmetingen:	Breedte cm:	59.5
	Hoogte cm:	85.0
	Diepte cm:	60.4
	Maximale inhoud	5,0 kg Droog
	Nominaal Vermogen	Zie het typeplaatje
	Voedingsspanning	Zie het typeplaatje

MODEL:

PRODUCTIENUMMER:

AANKOOPDATUM:

52

OPMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER

Dit apparaat moet gebruikt worden als een wasdroger voor huishoudelijk gebruik; elk ander gebruik is oneigenlijk en dus gevaarlijk.
Bewaar deze gebruikshandleiding altijd in de buurt van de wasdroger, zodat u deze indien nodig snel kunt raadplegen.
Elke wijziging of poging om het apparaat onklaar te maken kan een gevaar voor de gebruiker opleveren en schade aan het product tot gevolg hebben.
▼ Controleer het apparaat bij ontvangst op eventuele transportschade. Wend u bij schade onmiddellijk tot de verkoper.
▼ Bedek de wasdroger niet met wasgoed of andere voorwerpen.
Zorg er bij het plaatsen van het apparaat voor dat het snoer niet geknikt of beklemd raakt en dat het toegankelijk is voor eventuele interventies.
▼ Sluit de deur altijd na het gebruik van het apparaat.
▼ Op deze manier voorkomt u dat kinderen op de deur gaan leunen en dat het apparaat gaat kantelen.
▼ Het gebruik van het apparaat door kinderen is verboden, tenzij onder toezicht.
▼ Droog geen vuil wasgoed in de wasdroger.
Droog nooit kledingstukken die zijn bevuild met stoffen als keukenolie, petroleum, aceton, alcohol, benzine, kerosine, vlekkenmiddelen, terpentijn, was.
- Verwijder deze substanties door de kledingstukken warm te wassen met een extra hoeveelheid wasmiddel, voordat u ze in de wasdroger laadt.
Droog geen artikelen zoals schuimrubber, latex, waterafstotende stoffen, waterdichte stoffen, rubberen matten, met schuimrubber voorgevormde artikelen, kleding of kussens, omdat deze kunnen smelten en andere kledingstukken of zelfs het apparaat kunnen beschadigen.
▼ Wasverzachters of soortgelijke producten moeten worden gebruikt volgens de gebruiksaanwijzingen op de verpakking.
Als het apparaat wordt verkocht of afgegeven, moet deze handleiding erbij geleverd worden, zodat de volgende eigenaar de wasdroger op correcte en veilige wijze kan gebruiken.
Het is niet toegestaan het apparaat zelf te repareren, omdat reparaties door ondeskundige personen ernstige schade kunnen veroorzaken en het recht op garantiereparaties doen vervallen.
De reparaties van het apparaat mogen uitsluitend door bevoegd personeel van de servicecentra worden uitgevoerd. Voor de reparaties mogen alleen originele

reserveonderdelen worden gebruikt.

Het wasgoed moet goed gecentrifugeerd of uitgewrongen worden, alvorens het in de wasdroger te laden. Goed gecentrifugeerd wasgoed droogt sneller.
Reinig het fi Iter bij elk gebruik van de wasdroger, zodat een perfecte luchtcirculatie wordt gegarandeerd.
▼ Verwijder of steek de stekker nooit uit of in het stopcontact met natte handen.
▼ De machine moet op een geaard stopcontact worden aangesloten dat aan de veiligheidseisen voldoet.
- Het is verboden de machine met verlengsnoeren of meervoudige stekkers op het stopcontact aan te sluiten.
▼ Stel het apparaat niet bloot aan weersinvloeden.
▼ Haal de stekker uit het stopcontact voordat u revisie- of reinigingswerkzaamheden uitvoert.
▼ Trek niet aan het snoer, maar aan de stekker als u de machine van het elektriciteitsnet wilt loskoppelen.
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de gezondheid te voorkomen.

Het symbool

het product of op de bij- tie geeft aan dat dit product fval mag worden behandeld. het worden afgegeven bij r recycling van elektrische en en.

Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u het apparaat afdankt.

Voor meer informatie over de behandeling, terug-winning en recycling van dit product kunt u contact opnemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

LET OP!!! De oppervlakken met dit symbool kunnen tijdens de werking warm worden.

DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR EVENTUELE ONGEVALLEN ALS GEVOLG VAN HET NIET IN ACHT NEMEN VAN DE VEILIGHEIDSVOORSCHRIFTEN EN DE GEBRUIKSAANWIJZINGEN

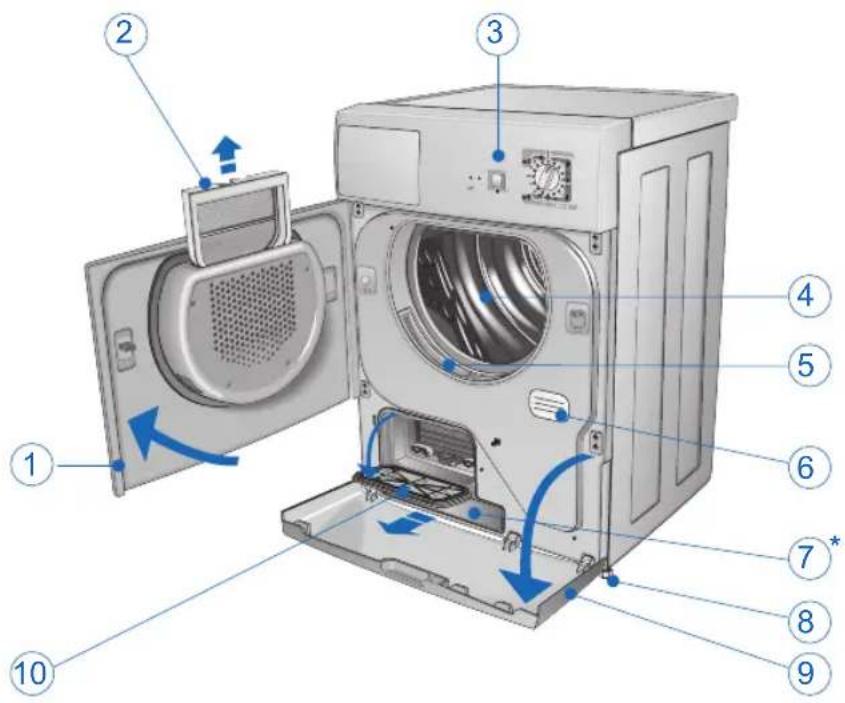

6 Typeplaatje.
7 Onderste condensreservoir*.
8 Stelvoetjes.
9 Klep condensor.
10 Onderste klep.

Het accessoire waarmee u uw wasdroger op een voorlader wasmachine kunt installeren om ruimte te besparen is verkrijgbaar bij uw verkoper. Uw installateur kan u adviseren welk machinemodel geschikt is voor deze montage.

INSTALLATIE VAN DE MACHINE

INSTALLATIE

De installatie moet door gekwalifi ceerd beroepspersoneel worden uitgevoerd volgens de aanwijzingen van de fabrikant, omdat een onjuiste installatie letsel of schade kan veroorzaken.
Plaats de wasdroger niet in vorstgevoelige ruimten. Temperaturen onder het vriespunt kunnen een negatief effect op de elektronica hebben.
▼ Plaats de droger in een goed geventileerde ruimte.
▼ Bedek de ventilatieopening op de achterkant (afb. 2) niet en plaats de machine niet op een dik tapijt.
Reinig de binnenkant van de droogtrommel met een vochtige doek om eventueel stof te verwijderen.

WATERPAS ZETTEN VAN DE WASDROGER

Stelvoetjes. Zet de wasdroger verticaal, zodat hij stevig op alle vier de voetjes staat. Zet de machine waterpas door de stelvoetjes als volgt af te stellen

▼ Til de machine iets op.
▼ Stel de voetjes op de juiste hoogte af (afb. 3).
▼ Zet de machine neer.

Belangrijk: een machine die niet goed waterpas is gezet kan de lagers beschadigen en vroegtijdig slijten.

Deze wasdroger hoeft niet aan de vloer te worden bevestigd.

▼ Controleer of de voedingsspanning op het technische gegevensplaatje aan de achterzijde van het apparaat overeenstemt met die van het elektriciteitsnet.
De parameters van de herstelzekering, de elektrische kabels en het stopcontact moeten voldoen aan de maximale belasting op het plaatje.
▼ Na de installatie moet de toegang tot de netvoeding gegarandeerd worden door een meerpolige schakelaar.

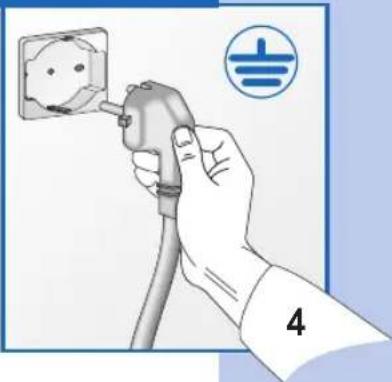

- Het stopcontact waarop de machine wordt aangesloten moet geaard zijn. Indien dit niet het geval is, wijst de fabrikant iedere vorm van aansprakelijkheid voor eventuele ongevallen van de hand (afb. 4).
Als de voedingskabel op enige wijze beschadigd is, dient u contact op te nemen met het gespecialiseerde technische servicecentrum.
Het is verboden de wasdroger op het elektriciteitsnet aan te sluiten met behulp van indirecte elementen, zoals verlengsnoeren en meervoudige stopcontacten.
Plaats het apparaat zodanig dat de voedingskabel gemakkelijk toegankelijk is, zodat het zo nodig kan worden losgekoppeld.

Belangrijk: koppel de wasdroger na de droogcyclus los van het elektriciteitsnet om te voorkomen dat kinderen hem eventueel in werking kunnen zetten.

OPENEN EN OMKEREN VAN DE DEUR

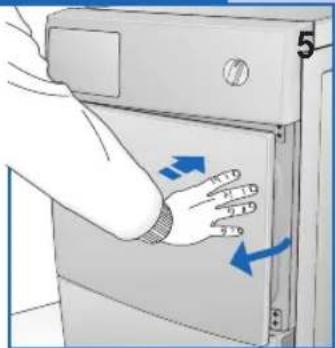

Druk op de rechterzijde van de deur (afb. 7) (de deur gaat open). Druk op de linkerzijde als de deur is omgekeerd.

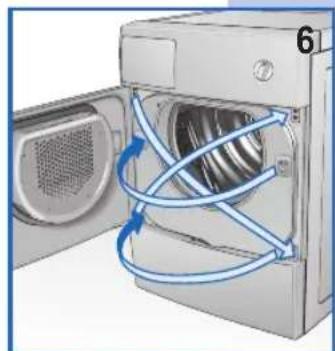

▼ De draairichting van de deur van de trommel kan naar wens worden omgekeerd (afb. 8).

NB.: deze handeling mag uitsluitend door gespecialiseerd personeel worden uitgevoerd.

Neem contact op met de technische servicedienst.

model met tijdgestuurd droogprogramma Lv Ls P S

7

P. Programmaknop voor het selecteren van de gewenste programma's volgens textielsoort en naar uw behoeften. Als u het programma wilt wijzigen of later nog wasgoed in de machine wilt toevoegen zet u de programmaknop eenvoudig in de 'STOP'-stand, waarna u hem op het gewenste programma zet en op de 'START'-knop drukt.

NB. Let op!! Het is raadzaam om deze functie alleen te gebruiken wanneer dit strikt noodzakelijk is en alleen als het te resetten programma minder dan 3 minuten begonnen is.

S. Starttoets door op deze toets te drukken begint

de wasdroger de ingestelde droogcyclus.

Ls. LED Start uit geeft de 'STOP'-stand aan, voort-durend brandend betekent dat de cyclus bezig is; snel knipperend betekent dat het ingestelde programma gestart moet worden; langzaam knipperend geeft het einde van het programma aan.

Lv. LED alarm vol condensreservoir, als deze LED knippert, betekent dit dat het reservoir vol is en geleegd moet worden (de cyclus stopt); voortdurend brandend nadat het reservoir is teruggeplaatst, geeft aan dat de functie opnieuw wordt geactiveerd; uit betekent dat de veiligheid hersteld is (de cyclus start opnieuw).

VOORAFGAANDE ADVIEZEN

SORTEREN VAN HET WASGOED

Vóór het drogen moet het wasgoed worden gecentrifugeerd met een voor het type wasgoed geschikt toerental. Door met het maximaal toelaatbare toerental te centrifugeren bespaart u tot 35% tijd en energie. Hoe hoger het centrifugetoerental, hoe beter het droogresultaat. Het gebruik van wasverzachter tijdens het wassen verbetert het droogresultaat en bespaart tijd. Controleer of het wasgoed geschikt is voor een mechanische droogcyclus alvorens het met dit apparaat te drogen. Raadpleeg hiervoor de symbolen op het wasetiket.

Houd u aan de volgende regels als u het niet op het etiket vindt:

- Witte/bonte was en kreukherstellende was drogen bij een normale temperatuur met het speciaal gekozen droogprogramma.

▼ Fijne was, bijvoorbeeld acryl, moet altijd op een lage temperatuur worden gedroogd.

Algemene adviezen:

Jersey krimpt vaak niet alleen tijdens het wassen maar ook tijdens het drogen.

Zuiver linnen.

▼ Alleen drogen als dit door de fabrikant op het wasetiket is aangegeven.

Anders kan het weefsel ruw worden.

▼ Droog donker gekleurd wasgoed nooit samen met licht gekleurd wasgoed om te voorkomen dat het verkleurt.

PROGRAMMATABEL

PROGRAMMA'S MET ELEKTRONISCHE CONTROLE VAN DE VOCHTIGHEID

* Benodigde droogtijd na een centrifugecyclus bij 800 toeren/min.
** Benodigde droogtijd na een centrifugecyclus bij 1000 toeren/min.

DROGEN

1) Laad het wasgoed in de trommel en sluit de deur.
2) Steek de stekker van de wasdroger met droge handen in het stopcontact.
3) Zet de programmaknop op Stop om eventuele vorige programma's te resetten, draai hem daarna op het meest geschikte programma voor de textielsoort, de hoeveelheid wasgoed in de trommel en de gewenste drooggraad (zie Programmatabel).
4) Druk op de START-toets om de droogcyclus te starten.

5) Zet de knop weer in de STOP-stand als het einde van de droogcyclus wordt aangegeven door het knipperen van de led start.
6) Open de deur van de trommel en neem het wasgoed eruit.
7) Sluit de deur.
8) Haal de stekker van de wasdroger met droge handen uit het stopcontact.

VOORZORGSMAATREGELEN VOOR TEXTIEL

Kijk bij twijfels over het type textiel op het kledingsetiket.

Bijna alle kledingstukken die kunnen worden gedroogd geven specifi ek aan dat ze geschikt zijn voor het drogen in de machine.

Gebruik tijdens de spoelcyclus van de wasmachine een wasverzachter om te voorkomen dat de kleding statisch geladen wordt.

Neem synthetische kleding meteen uit de trommel om te voorkomen dat ze kreuken.

LEGEN VAN HET CONDENSRESERVOIR

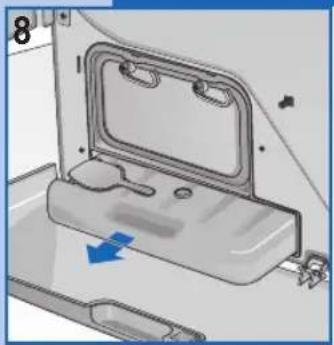

Condenswater in het reservoir opgevangen (afb. 8). Het reservoir moet na elke droogcyclus worden geleegd.

Ga als volgt te werk om het reservoir leeg te maken:

▼ Haal het reservoir uit de droger (afb. 8);

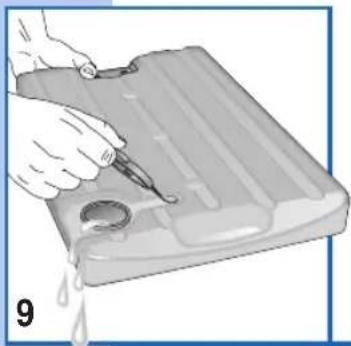

▼ Maak het reservoir leeg; de afvoeropening bevindt zich rechts boven (afb. 9);

▼ Plaats het reservoir na het legen terug;

Als u vergeet om het reservoir leeg te maken of als het tijdens het drogen te vol raakt, gaat het alarm van het condensreservoir knipperen en stopt de droger. Ga hierna te werk zoals hierboven is beschreven.

Druk op de starttoets (afb. 7) om het onderbroken programma te hervatten.

REINIGING EN ONDERHOUD

Schakel de stroomtoevoer naar het apparaat uit alvorens de reinigingswerkzaamheden te beginnen. Het is erg belangrijk dat het apparaat na elk gebruik wordt schoongemaakt om tijd en dus energie te besparen.

1. Pluizenfi Iter in de deur (afb. 10).

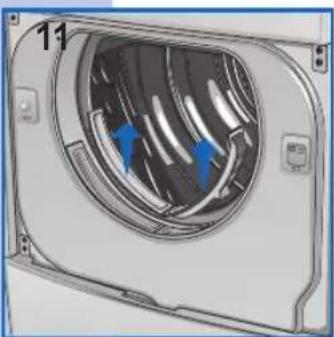

2. Pluizenfi Iter in de vulopening (afb. 11).

3. Condensor (afb. 12).

▼ Verwijder het filter door het omhoog te trekken en maak het schoon (afb. 10).

Bovendien kunnen de twee pluizenfilters uit de laadopening worden verwijderd. Maak ze schoon (afb. 11).

NB. De aanwezigheid van vezels in het fi Iter is niet afhankelijk van de droogcyclus. De pluizen zijn afkomstig van de vezels van textiel dat tijdens het wassen beschadigd of gerafeld is en vooral van versleten kledingstukken.

De reiniging is gemakkelijker als u het fi Iter onder stromend warm water houdt.

▼ Het is aanbevolen de condensor twee of drie maal per jaar schoon te maken (afb. 12/15).

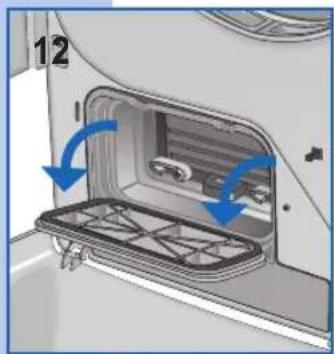

Open de deur, draai het hendeltje in een verticale positie en verwijder het deksel (afb. 12).

REINIGING EN ONDERHOUD

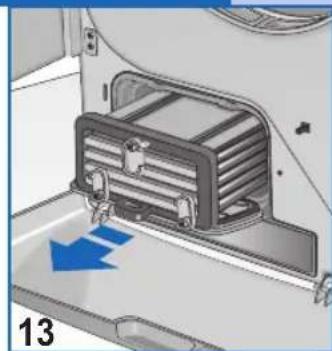

Draai de 3 hendeltjes in een verticale positie en neem de condensor weg (afb. 13).

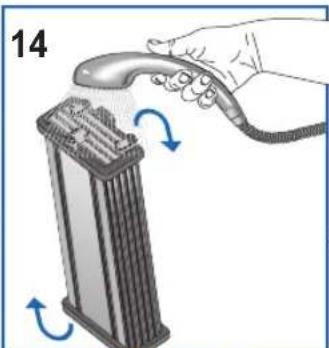

Reinig de condensor aan de voor- en achterkant en aan de zijkanten door de waterstraal zo te richten als is aangegeven (afb. 14/15).

Zet de condensor op een handdoek om hem goed af te laten druipen.

Monteer de condensor weer als hij goed droog is en herhaal de handelingen in omgekeerde volgorde.

Alle elektrische apparaten zijn onderhevig aan storingen.

Neem in dat geval contact op met een gekwalifi ceerd technicus. Maar u kunt zelf ook veel problemen oplossen.

Belangrijk: koppel de machine bij een slechte werking onmiddellijk los van het elektriciteitsnet.

Controleer de volgende punten alvorens contact op te nemen met ons servicecentrum.

OPLOSSEN VAN PROBLEMEN

Als de machine niet start

- Controleer of:

1) het apparaat op het elektriciteitsnet is aangesloten.

2) het stopcontact goed werkt:

2a) is de zekering gesprongen? (De controle is eenvoudig, sluit een ander apparaat aan, bijvoorbeeld een tafellamp).

2b) hebt u alle instructies in de handleiding opgevolgd?

Als de machine niet start

- Controleer of:

1) de deur correct gesloten is.
2) op de starttoets is gedrukt.

Het wasgoed droogt niet

- Controleer of:

1) de luchtafvoeropening verstopt is.
2) het filter verstopt is. (Bedenk dat wanneer u de deur opent, de binnenkant van de wasdroger en het wasgoed erg heet kunnen zijn).

Als het apparaat na het uitvoeren van de beschreven functies nog niet correct werkt, dient u het defect aan het dichtstbijzijnde bevoegde servicecentrum te melden. Wij vragen u om het model, het fabrieksnummer en het defect te vermelden. Deze informatie maakt het voor de monteur van de technische servicedienst mogelijk om de noodzakelijke reserveonderdelen mee te nemen en dus een snelle en effi ciënte reparatie te garanderen.
