CDR05E - Szárítógép Ardo - Ingyenes használati útmutató

Termék típusa	Kondenzációs szárítógép
Márka	Ardo
Modell	CDR05E
Szárítási kapacitás	5 kg száraz ruha
Méretek (Sz x Ma x Mé)	59,5 x 85,0 x 60,4 cm
Programok	Elektronikus vezérlésű szárítás (Extra száraz, Tárolásra kész, Vasalásra kész, Nagyon nedves) és időzített programok (erős és kényes anyagokhoz)
Dob típusa	Forgó dob üvegajtóval
Vezérlés	Programválasztó gomb + Indítás gomb
Jelzőfények	Be/Ki, Teli tartály riasztás
Vízgyűjtés	Kondenzvíz tartály (minden ciklus után ki kell üríteni)
Szűrők	Szöszszűrő az ajtóban és a töltőnyílásban
Kondenzátor karbantartása	Ajánlott évente 2-3 alkalommal tisztítani
Ajtónyitás	Módosítható (fordítás lehetséges a vevőszolgálat által)
Telepítés	Állítható lábak a szintezéshez; lehetőség mosógépre helyezésre (opcionális tartozék)
Elektromos tápellátás	Lásd az adattáblát (általában 220-240V, 50 Hz)
Névleges teljesítmény	Lásd az adattáblát
Energiaosztály	Nincs megadva
Súly	Nincs megadva (becslés ~35-40 kg)
Zajszint	Nincs megadva

Gyakran ismételt kérdések - CDR05E Ardo

Hogyan telepítsem az Ardo CDR05E szárítógépet?

Helyezze a készüléket szellőző, fagymentes helyiségbe. Távolítsa el a csomagolást, és törölje ki a dob belsejét egy nedves ruhával. Állítsa be a négy lábat a gép szintezéséhez. Csatlakoztassa földelt konnektorba, hosszabbító nélkül. Ne takarja le a hátsó szellőzőnyílást.

Mi a maximális szárítási kapacitás?

A maximális kapacitás 5 kg száraz ruha. Az optimális szárítás érdekében ne lépje túl ezt a terhelést.

Hogyan válasszak szárítási programot?

Fordítsa a programválasztó gombot a kívánt állásba (elektronikus vezérlés vagy időzítő). Ezután nyomja meg az Indítás gombot. Program módosításához állítsa a gombot KI állásba, majd válasszon új programot.

Mit tegyek, ha a teli tartály riasztás jelzőfénye világít?

A kondenzvíz tartály megtelt. Ürítse ki úgy, hogy kiveszi a helyéről (lásd a 8. ábrát), és a jobb felső nyíláson keresztül kiönti a vizet. Helyezze vissza a tartályt, amíg be nem kattan, majd nyomja meg az Indítás gombot a ciklus folytatásához.

Hogyan kell karbantartani a szöszszűrőket?

Minden használat után vegye ki a szűrőt az ajtóból (húzza felfelé), és tisztítsa meg. A töltőnyílás szűrőit is ki lehet venni. Mossa le őket meleg vízzel a szöszök eltávolításához. A tiszta szűrő biztosítja a jó levegőkeringést és csökkenti a fogyasztást.

Megfordíthatom az ajtó nyitási irányát?

Igen, az ajtó nyitási iránya az igényeknek megfelelően módosítható. Ezt a műveletet kizárólag szakember végezheti. Vegye fel a kapcsolatot a vevőszolgálattal.

A ruha nem szárad megfelelően, mit ellenőrizzek?

Ellenőrizze, hogy a levegőkivezető nyílás nincs-e elzárva, és a szűrők tiszták-e. Győződjön meg arról, hogy a töltet nem túl nagy, és a választott program megfelel a ruha típusának. Ha a probléma továbbra is fennáll, húzza ki a készüléket, és vegye fel a kapcsolatot a vevőszolgálattal.

Ráhelyezhető a szárítógép egy mosógépre?

Igen, a forgalmazónál kapható ráhelyező kiegészítő segítségével. Győződjön meg arról, hogy a mosógép kompatibilis (elöltöltős). A telepítést szakképzett technikusnak kell végeznie.

Hogyan takaríthatok meg energiát szárítás közben?

Centrifugálja ki a ruhát maximális sebességgel szárítás előtt (akár 35% energiát takarít meg). Használjon öblítőt mosáskor a szárítási idő csökkentéséhez. Tisztítsa a szűrőket minden használat után. Válassza a ruha mennyiségének megfelelő programot.

Mit tegyek, ha a szárítógép nem indul el?

Ellenőrizze, hogy a készülék csatlakoztatva van-e, és a konnektor működik-e (tesztelje egy másik lámpával). Győződjön meg róla, hogy az ajtó jól be van csukva, és hogy megnyomta az Indítás gombot. Ha a biztosíték kioldott, cserélje ki. Ha semmi sem működik, vegye fel a kapcsolatot a vevőszolgálattal.

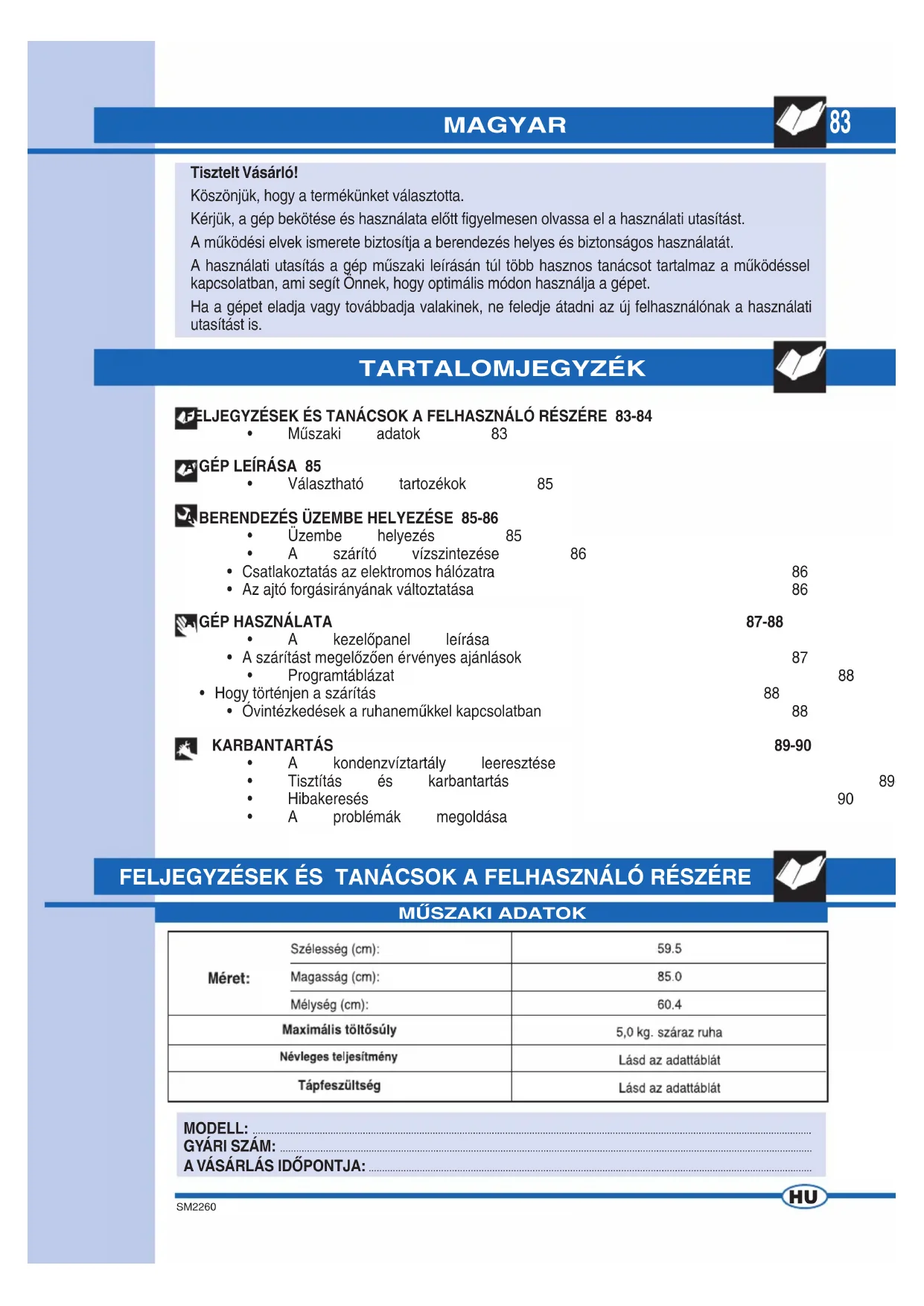

HASZNÁLATI ÚTMUTATÓ CDR05E Ardo

Köszönjük, hogy a termékünket választotta.

Kérjük, a gép bekötése és használata előtt figyelmesen olvassa el a használati utasítást.

A működési elvek ismerete biztosítja a berendezés helyes és biztonságos használatát.

A használati utasítás a gép műszaki leírásán túl több hasznos tanácsot tartalmaz a működéssel kapcsolatban, ami segít Önnek, hogy optimális módon használja a gépet.

Ha a gépet eladja vagy továbbadja valakinek, ne feledje átadni az új felhasználónak a használati utasítást is.

TARTALOMJEGYZÉK

FELJEGYZÉSEK ÉS TANÁCSOK A FELHASZNÁLÓ RÉSZÉRE 83-84

• Műszaki adatok 83

A GÉP LEÍRÁSA 85

• Választható tartozékok 85

A BERENDEZÉS ÜZEMBE HELYEZÉSE 85-86

- Üzembe helyezés 85 - A szárító vízszintezése 86

- Csatlakoztatás az elektromos hálózatra 86 - Az ajtó forgásirányának változtatása 86

GÉP HASZNÁLATA 87-88

• A kezelőpanel leírása

- A szárítást megelőzően érvényes ajánlások 87 - Programtáblázat

- Hogy történjen a szárítás 88 - Óvintézkedések a ruhaneműkkel kapcsolatban 88

KARBANTARTÁS 89-90

- A kondenzvíztartály leeresztése - Tisztítás és karbantartás - Hibakeresés - A problémák megoldása

89

90

FELJEGYZÉSEK ÉS TANÁCSOK A FELHASZNÁLÓ RÉSZÉRE

MÚSZAKI ADATOK

Méret:	Szélesség (cm):	59.5
	Magasság (cm):	85.0
	Mélység (cm):	60.4
Maximális töltősúly		5,0 kg. száraz ruha
Névleges teljesítmény		Lásd az adattáblát
Tápfeszültség		Lásd az adattáblát

MODELL:
GYÁRI SZÁM:

A VÁSÁRLÁS IDÓPONTJA:

A jelen berendezést háztartási szárítógépként kell használni; bármilyen ettől eltérő felhasználási mód helytelennek és ezért veszélyesnek tekintendő.

A jelen használati utasítást a szárító közelében tárolja, hogy szükség esetén gyorsan hozzá lehessen féri.

A berendezés bármilyen módosítása vagy nem rendeltetésszerű használatára való törekvés veszélyes lehet a felhasználóra nézve, és kárt okozhat a termékben.

A háztartási gép átadásakor ellenőrizze, hogy az a szállítás során nem sérült-e meg. Amennyiben sérülést fedez fel, azonnal forduljon a viszonteladóhoz.

▼ Ne takarja le a szárítót ruhaneművel vagy bármi mással.

A berendezés elhelyezésekor ellenőrizze, hogy a tápvezeték ne törjön meg, ne nyomódjon meg, és az esetleges beavatkozáskor hozzáférhető legyen.

▼ A háztartási gép használata után az ajtaját mindig csukja be.

▼ Így megakadályozza, hogy a gyermekek nekitámaszkodjanak az ajtónak, és emiatt felboruljon a szárító.

▼ Felügyelet nélküli gyermekek a gépet nem használhatják.

▼ Szennyezett ruhát ne szárítson a száritógépben.

Soha ne szárítson étolajjal, petróleummal, acetonnal, alkohollal, benzinnel, kerozinnal, folttisztítóval, terpentinnel, viasszal szennyezett ruhaneműt.

A szárítóba történő behelyezés előtt az ilyen anyagokat melegvizes mosással és több mosószer adagolásával távolítsa el.

▼ Ne száritson olyan cikkeket, mint a gumi granulátum, latex gumi, vízhatlan anyagok, vízhatlan textíliák, gumiszőnyegek, gumitömbökből formázott árucikkek, ruhaneműk és párnák, mivel elolvadhatnak, és károsíthatnak más ruhaneműt, sőt esetleg magát a háztartási gépet.

A textilöblítőket és a hasonló termékeket a csomagoláson látható utasítások szerint kell használni.

Ha a háztartási gépet eladja vagy elajándékozza, ne feledje a jelen kézikönyvet is átadni, ez lehetővé teszi a következő tulajdonos számára, hogy a szárítót megfelelően és biztonságosan használja.

A készülék hibáit nem szabad önállóan javítani, a nem szakember által végzett javítás súlyos károkat okozhat, és ilyenkor elvész a garanciális javításhoz való jog.

▼ Akészülék javítását kizárólag avevőszolgálatok által fölhatalmazott szakember végezheti. Javításhoz kizárólag eredeti alkatrészt

szabad használni.

A szárítóba történő behelyezés előtt centrifugázza vagy erősen csavarja ki a ruhaneműt. A jól kicentrifugázott ruhanemű hamarabb megszárad.

A szárító minden egyes használatakor gondosan tisztítsa meg a szűrőt, hogy biztosítva legyen a levegő tökéletes körforgása.

Nedves kézzel ne helyezze be vagy húzza ki a dugót az aljzatból.

A gépet földeléssel ellátott és a biztonsági előírásoknak megfelelő elektromos dugaljba kell csatlakoztatni.

▼ Tilos a gépet hosszabbítóval vagy elosztóval csatlakoztatni.

▼ Ne tegye ki a berendezést az időjárási hatásoknak.

Felülvizsgálat és tisztítás végzésekor ne feledje leválasztani a berendezést az elektromos áramról.

▼ Ha a gépet le akarja választani az elektromos dugaliról, a dugót ne a vezetéknél fogva húzza.

A jelen berendezés a 2002/96/EK európai irányelv értelmében Waste Electrical and Electronic Equipment (WEEE) jelzéssel van ellátva. Ha a felhasználó ellenőrzi, hogy a termék megsemmisítése megfelelő módon történik, avval hozzájárul a lehetséges negatív környezeti és egészségi károk megelőzéséhez.

A jelzés a terméken és a terméket kísérő dokumentación azt jelenti, hogy a jelen terméket nem háztartási hulladékként kell kezelni, hanem le kell adni a megfelelő elektromos és elektronikus berendezések újrahasznosítási gyújtőközpontjában. A megsemmisítésnél a hulladékmegsemmisítésre vonatkozó helyi előírásokat kövesse. A jelen termék kezelésével, újrahasznosításával és újrafeldolgozásával kapcsolatos további információkért vegye fel a kapcsolatot a megfelelő helyi irodával, a háztartási hulladékok gyújtőközpontjával vagy az üzlettel, ahol a terméket vásárolta.

FIGYELEM!!! Azok a felületek, amelyeken ez a szimbólum megjelenik, működés közben fölmelegedhetnek.

A GYÁRTÓ CÉG SEMMILYEN FELELŐS- SÉGET NEM VÁLLAL A BIZTONSÁGI ELŐÍRÁSOK ÉS A HASZNÁLATI UTASITÁS BE NEM TARTÁSÁBÓL SZÁRMAZÓ ESETLEGES BALESETEKÉRT

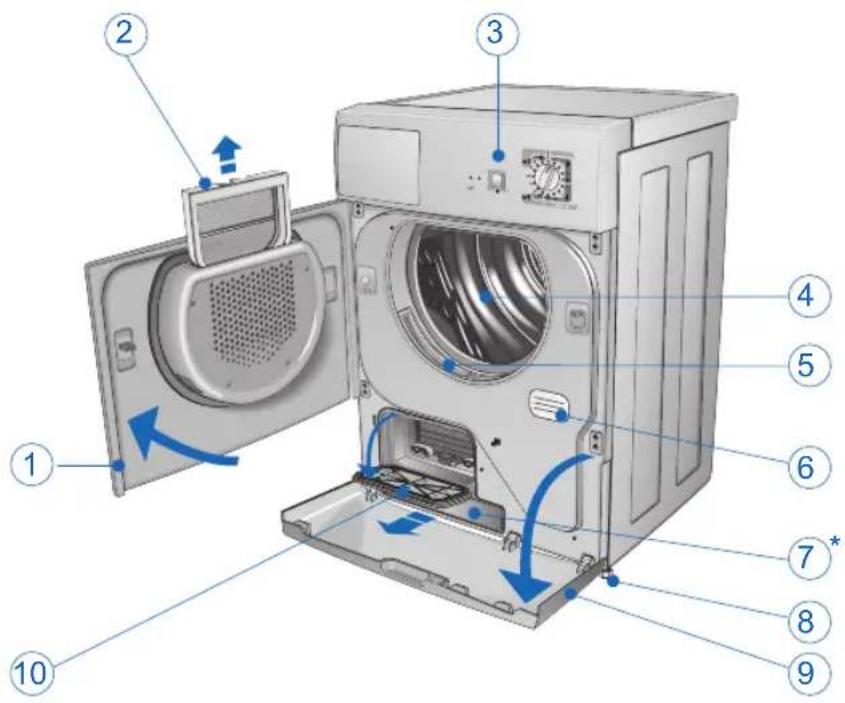

A GÉP LEÍRÁSA

1. Dob ajtaja
2. Dobajtó szűrője.
3. Kezelőpanel.
4. Szárító dob.

5. Dobnyílás szűrője.

6. Műszaki adattábla.

7. Alsó kondenzvíztartály*.
8. Állítható lábak.
9. Kondenzátorajtó.
10. Alsó ajtó.

Az Önök viszonteladójánál kapható az eltérő felszereléshez szükséges tartozék, amellyel a szárítót helytakarékossági célból az elöltöltős mosógép fölé lehet felszerelni. A beszerelést végző szakember tud tanácsot adni, hogy melyik modellnél van lehetőség ilyen felszerelésre.

A GÉP BEÜZEMELÉSE

BEÜZEMELÉS

A beüzemelést szakember kell, hogy végezze a gyártó előírásai szerint; a helytelen beüzemelés személyi sérüléshez és anyagi kárhoz vezethet.
Ne tárolja a szárítót olyan helyen, ahol a hőmérséklet fagypont alá süllyedhet. A fagy károsíthatja az elektronikát.
▼ A szárítót olyan helyen tárolja, ahol van szellőzés.
Ne fedje el a gép hátoldalán lévő szellőzőnyílást (2. ábra), és ne helyezze a gépet vastag padlószőnyegre.
A szárítódob belsejét puha ruhával tisztítsa, hogy eltávolítsa az esetleg ott lerakódott port.

A SZARITO VIZSZINTEZESE

Állítható lábak. Allítsa függőleges helyzetbe a szárítót úgy, hogy stabilan támaszkodjon mind a négy lábra.

Az alábbiakban leírt módon állítsa be a lábakat a gép vízszintezéséhez

▼ Enyhén emelje meg a gépet.
▼ Állítsa be a lábakat a szükséges magasságba (3. ábra).
▼ Engedje le a gépet.

Megjegyzés: Egy rosszul vízszintezett gép tönkreteheti a csapágyakat, és korán elkophat. Ezt a szárítógépet nem kell a talajhoz rögzíteni.

Ellenőrizze, hogy a készülék hátoldalán található adattábla szerinti feszültség érték egyezik-e hálózati feszültséggel.
A biztosíték, az elektromos vezetékek és a hálózati dugalj paraméterei olyanok kell legyenek, hogy elviseljék az adattáblán jelölt maximális terhelést.
A beüzemelést követően a hálózati tápfeszültséghez való csatlakoztatást egy egypólusú megszakító kell, hogy biztosítsa.

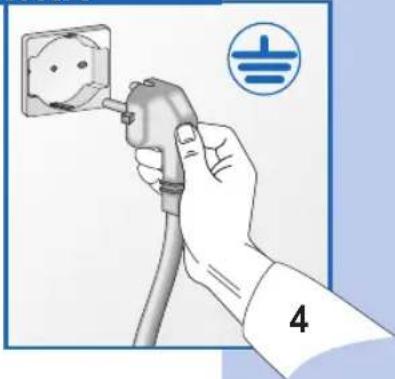

A készülék csatlakoztatására szolgáló hálózati aljzatnak födeléssel kell rendelkeznie. Ellenkező esetben a gyártó semmilyen felelősséget nem vállal az esetleges balesetekért (4. ábra).
Ha a tápvezetéken valamilyen sérülés van, értesítse a vevőszolgálatot.
▼ Tilos a szárítót közvetett eszközzel kötni a hálózatra, mint például hosszabbító vagy elosztó.
A készüléket úgy helyezze el, hogy a tápvezeték könnyen hozzáférhető legyen, és szükség esetén ki lehessen húzni.

Fontos: A szárítási ciklus végén válassza le a szárítót a hálózatról, nehogy egy gyermek működésbe hozza a gépet.

AJTÓNYITÁS ÉS FORGÁSIRÁNY-MÓDOSÍTÁS

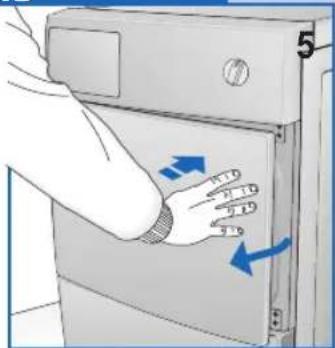

▼ Nyomja meg az ajtó jobb oldalát (7. ábra) (az ajtó kinyílik). Ha az ajtó meg van fordítva, a bal oldalát nyomja.

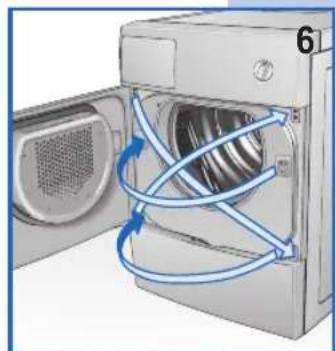

Igény szerint meg lehet fordítani a dob ajtajának forgásirányát (8. ábra).

Megjegyzés: Ezt a müveletet kizárólag szakember végezheti. Értesítse a vevőszolgálatot.

7

P. A programtárcsával lehet kiválasztani a textilnek és az igényeknek megfelelő programot, ha a programot változtatni kívánja, vagy utólag még ruhát kíván helyezni a gépbe, egyszerűen a programválasztó tárcsát „STOP”-ra kell állítani, majd át kell állítani a kívánt programra, és megnyomni a „START” gombot.

Megjegyzés: Figyelem!! Javasoljuk, hogy ezt a müveletet csak akkor végezze, ha minden-képpen szükséges, és a leállítandó program még csak legfeljebb 3 perce fut.

S. Start gomb: ezt a gombot megnyomva a szárító megkezdi a beállított szárítási ciklust.

Ls. LED Start: ha nem ég, a „STOP” pozíciót jelzi; ha folyamatosan ég, azt jelzi, hogy egy ciklus folyamatban van; ha gyorsan villog, akkor egy beállított program elindításra vár; ha lassan villog, akkor lejárt a program.

Lv. LED tartály tele riasztás: ha villog, ez azt jelenti, hogy a tartály tele van, és ki kell üríteni (a ciklus leáll); ha a tartály visszahelyezését követően folyamatosan ég, ez azt jelenti, hogy a funkció épp újra aktiválódik; ha nem ég, ez azt jelenti, hogy a biztonsági készülék helyreállt (a ciklus újra indul).

A SZÁRÍTÁST MEGELŐZŐEN ÉRVÉNYES AJÁNLÁSOK

A RUHANEMÜ SZÉTOSZTÁSA

Szárítás előtt a ruhaneműt a fajtájának megfelelő fordulatszámmal ki kell centrifugázni. A maximálisan megengedett fordulatszámon történőcentrifugázással 35% időt és energiát lehet megtakarítani. Minél gyorsabb a centrifugálás, annál jobb az elért szárítási szint. A mosásnál használt öblítőszer jobb száradást és időmegtakarítást tesz lehetővé. Mielőtt a ruhaneműt a gépben szárítja, ellenőrizze, hogy mechanikus szárításra alkalmas-e. Nézze meg a mosási címkén lévő szimbólumokat.

Ha a címkén nincs rajta a szárítás szimbóluma, az alábbi szabályokhoz tartsa magát:

A fehér/színes ruhaneműt és a gyűrődésálló ruhaneműt normal hőmérsékleten a megfelelően kiválasztott szárítóprogrammal lehet

szárítani.

▼ A kényes ruhaneműt, pl. az akrilt, mindig alacsony hőmérsékleten szárítsa.

Általános tanácsok:

Jersey: gyakran összemegy, nemcsak a mosásnál, hanem a szárításnál is.

Tiszta len.

▼ Csak akkor szárítsa, ha a gyártó ezt a mosási címkén jelzi.

Egyébként az anyag érdessé válhat.

▼ Ne száritson sötét, festett ruhaneműt fehér ruhaneművel együtt; a sötét ruhaneműk lehet, hogy eresztik a színüket.

PROGRAMTÁBLÁZAT

A NEDVESSÉG ELEKTROMOS ELLENŐRZÉSÉVEL MÜKÖDŐ PROGRAMOK

Színtartó	Max 5.0 kg.	+	Elrakható száraz	Vasalhatóan nedves	Nagyon nedves
Kényes	Max 2.5 kg.	Extra száraz

IDÓPROGRAMOK

Színtartó	Max 5.0 kg.	120 - 60 perc	120 - 60 perc	60 - 40 perc	60 - 40 perc
Kényes	Max 2.5 kg.

20 perc

SZÁRÍTÓ PROGRAMOK A SZÁRÍTÁS IDEJÉNEK VEZÉRLÉSÉVEL

* 800 fordulat/perces centrifugálás után szükséges szárítási idő

** T1000 fordulat/perces centrifugálás után szükséges szárítási idő.

HOGY TÖRTÉNJEN A SZÁRÍTÁS

1) Töltse be a ruhát a dobba, és csukja be az ajtaját.
2) Száraz kézzel dugja be a szárító dugóját az aljzatba.
3) Állítsa a programtárcsát Stop állásba az esetleges korábbi programok törléséhez, majd állítsa a ruhafélének, a dobba töltött mennyiségnek és a kívánt szárítási foknak megfelelő programra (lásd: Programtáblázat).
4) Nyomja le a START gombot a szárítás megkezdéséhez.

5) Ha vége a szárításnak, amit a start led villogása jelez, állítsa a választókapcsolót vissza a STOP állásba.
6) Nyissa ki a dob ajtaját, és vegye ki a ruhát.
7) Csukja be az ajtót.
8) Száraz kézzel húzza ki a szárító dugóját az aljzatból.

ÓVINTÉZKEDÉSEK A RUHANEMÜKKEL KAPCSOLATBAN

Ha kétségei vannak a textil fajtáját illetően, nézze meg a ruhanemű céduláját.

Szinte minden olyan ruhanemün, amit szárítógépben lehet szárítani, ezt külön jelzik.

Az elektrosztatikus töltés elkerülése végett a mosógép öblítési ciklusában használjon öblítőszert.

A szintetikus ruhanemüket azonnal vegye ki a dobból, nehogy összegyűrődjenek.

A KONDENZVÍZTARTÁLY ÚRÍTÉSE

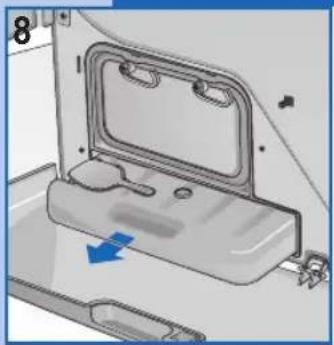

Akkor egy tartályban gyűlik (8. ábra).

A tartályt minden szárítási ciklust követően ki kell üríteni.

▼ A tartály ürítését az alábbiak szerint végezze:
▼ Húzza ki a tartályt a szárítóból (8. ábra);

Ürítse ki a tartályt: a lefolyónyílás jobbra fent található (9. ábra);
Ürítést követően nyomja vissza mélyen a helyére;
Ha elfelejti kiüríteni a tartályt, vagy az szárítás közben megtelik, a kondenzvíztartály vészjelző ledje villog, és a szárítógép leáll. Ezt követően a fent leírtak szerint járjon el.
A megszakított program folytatásához nyomja meg a Start gombot (7. ábra).

TISZTÍTÁS ÉS KARBANTARTÁS

A tisztítás megkezdése előtt feszültségmentesítse a készüléket.

Fontos a készüléket minden mosást követően megtisztítani a szárítási idő és így energia megtakarítása céljából.

1. Ablak szálgyűjtő szűrője (10. ábra).
2. Töltőnyílás szálgyűjtő szűrője (11. ábra).

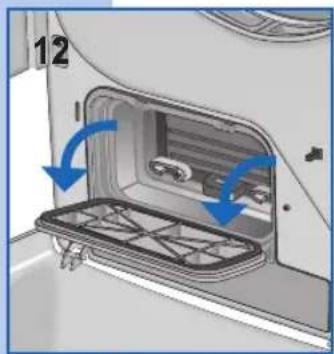

3. Kondenzátor (12. ábra).

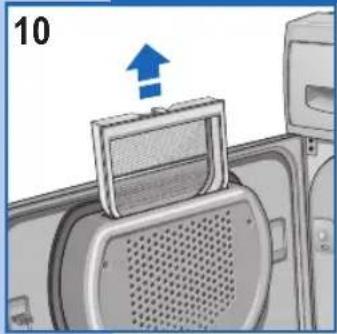

   Felfelé húzva vegye ki a szúrót, és tisztítsa meg (10. ábra).

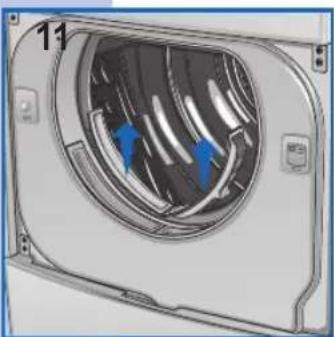

   Ezen kívül a töltőnyílásból még két szálgyűjtő szűrőt lehet kivenni és kitisztítani (11. ábra).

Megjegyzés: Az, hogy a szúrőben rostok gyúlnek össze, nem a szárítástól függ.

A szálak törött textilrostokból vagy a mosás közben kialakuló bolyhosodásból származnak, elsődleges okuk a ruhanemű kopása.

▼ A tisztítás könnyebb, ha meleg vizet folyat rá.

Javasoljuk, hogy a kondenzátort évente kétszer vagy háromszor tisztítsa (12/15. ábra).

Nyissa ki az ajtót, fordítsa el a függőleges kart, és vegye le a fedelet (12. ábra).

TISZTÍTÁS ÉS KARBANTARTÁS

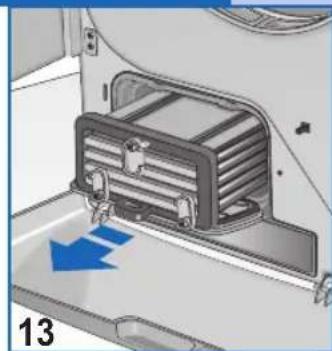

▼ Forgassa el a 3 kart függőleges irányba, és vegye ki a kondenzátort (13. ábra).

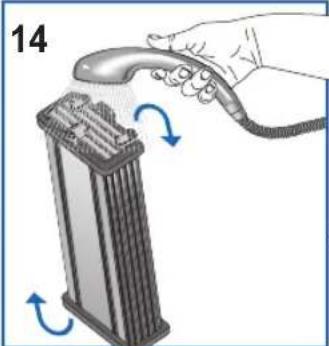

Mossa le a kondenzátor elejét, hátulját és oldalait az ábra szerint vízsugárral (14/15. ábra).

A kondenzátorm megfelelő szárításához támassza egyik oldalára, és helyezze törölközöre.

Amikor jól megszáradt, szerelje vissza a kondenzátort a műveletek fordított sorrendben történő elvégzésével.

Minden elektromos készülék meghibásodhat.

Ne feledje, hogy ilyen esetben szakembert kell hívni. A felmerülő problémák közül sokat a felhasználó is meg tud oldani.

Fontos: Helytelen működés esetén ne feledje azonnal leválasztani a gépet az elektromos hálózatról.

Mielőtt kihívja vevőszolgálatunkat, ellenőrizze az alábbiakat.

A PROBLÉMÁK MEGOLDÁSA

Ha a gép nem indul

- Ellenőrizze, hogy:

1) A hálózati bekötést elvégezte.
2) A dugalj megfelelő.

2a) Kioldott a biztosíték? (Az ellenőrzés egy- szerű, elég csatlakoztatni egy másik ké- szüléket, például egy asztali lámpát).

2b) A használati utasítás minden előírását betartotta.

Ha a gép nem indul

- Ellenőrizze, hogy:

1) Jól be van-e csukva a készülék ajtaja.
2) A Start gombot megnyomta-e.

A ruhanemű nem szárad

- Ellenőrizze, hogy:

1) Lehet, hogy a levegőkieresztő nyílás el van tömódve.
2) Lehet, hogy a szűrő el van tömődve. (Ne feledje, hogy amikor kinyitja az ajtót, a gép belső részei és a ruhaneműk forrók lehetnek).

Ha a fenti műveletek elvégzését követően sem működik megfelelően a készülék, jelezze a hibát a legközelebbi vevőszolgálatnak.

Kérjük, hogy közölje a modellt, a gyári számot és a hiba fajtáját.

Ezek az információk lehetővé teszik a vevőszolgálat szakembere számára, hogy a szükséges, alkatrészeket magához vegye, és így gyors és hatékony javítást biztosítanak.

Gerbiamas kliente,
