CDR05E - Suszarka do bielizny Ardo - Bezpłatna instrukcja obsługi

Typ produktu	Suszarka kondensacyjna
Marka	Ardo
Model	CDR05E
Pojemność suszenia	5 kg suchego prania
Wymiary (S x W x G)	59,5 x 85,0 x 60,4 cm
Programy	Suszenie z kontrolą elektroniczną (Bardzo suche, Gotowe do schowania, Gotowe do prasowania, Bardzo wilgotne) i programy czasowe (tkaniny wytrzymałe i delikatne)
Typ bębna	Obrotowy bęben z drzwiami szklanymi
Sterowanie	Pokrętło wyboru programów + przycisk Start
Wskaźniki	Włącz/Wyłącz, Alarm pełnego zbiornika
Zbieranie wody	Zbiornik kondensatu (opróżniać po każdym cyklu)
Filtry	Filtr kłaczków w drzwiach i w otworze załadunkowym
Konserwacja skraplacza	Zalecane czyszczenie 2-3 razy w roku
Otwieranie drzwi	Możliwość zmiany (zmiana kierunku otwierania przez serwis)
Instalacja	Regulowane nóżki do poziomowania; możliwość ustawienia na pralce (opcjonalny akcesorium)
Zasilanie elektryczne	Patrz tabliczka znamionowa (zazwyczaj 220-240V, 50 Hz)
Moc nominalna	Patrz tabliczka znamionowa
Klasa energetyczna	Nie określono
Waga	Nie określono (szacunkowo ~35-40 kg)
Poziom hałasu	Nie określono

Często zadawane pytania - CDR05E Ardo

Jak zainstalować suszarkę Ardo CDR05E ?

Umieść urządzenie w wentylowanym pomieszczeniu, z dala od mrozu. Usuń opakowanie i wyczyść wnętrze bębna wilgotną ściereczką. Wyreguluj cztery nóżki, aby wypoziomować maszynę. Podłącz do uziemionego gniazdka, bez przedłużacza. Nie zakrywaj tylnego otworu wentylacyjnego.

Jaka jest maksymalna pojemność suszenia ?

Maksymalna pojemność wynosi 5 kg suchego prania. Aby uzyskać optymalny efekt suszenia, nie przekraczaj tego obciążenia.

Jak wybrać program suszenia ?

Obróć pokrętło wyboru programów na żądaną pozycję (kontrola elektroniczna lub minutnik). Następnie naciśnij przycisk Start. Aby zmienić program, ustaw pokrętło na STOP, a następnie wybierz nowy program.

Co zrobić, gdy zapali się wskaźnik alarmu pełnego zbiornika ?

Zbiornik kondensatu jest pełny. Opróżnij go, wyjmując z gniazda (patrz rys. 8) i wylewając wodę przez górny prawy otwór. Włóż zbiornik z powrotem, aż do zatrzaśnięcia, a następnie naciśnij przycisk Start, aby kontynuować cykl.

Jak konserwować filtry kłaczków ?

Po każdym użyciu wyjmij filtr z drzwi (pociągnij do góry) i wyczyść go. Możesz również wyjąć filtry z otworu załadunkowego. Umyj je w ciepłej wodzie, aby usunąć kłaczki. Czysty filtr zapewnia dobrą cyrkulację powietrza i zmniejsza zużycie energii.

Czy mogę zmienić kierunek otwierania drzwi ?

Tak, kierunek otwierania drzwi można zmienić w zależności od potrzeb. Czynność ta musi być wykonana wyłącznie przez wykwalifikowany personel. Skontaktuj się z serwisem.

Pranie nie schnie prawidłowo, co sprawdzić ?

Sprawdź, czy otwór wylotu powietrza nie jest zatkany i czy filtry są czyste. Upewnij się, że obciążenie nie jest zbyt duże i że wybrany program odpowiada rodzajowi prania. Jeśli problem nadal występuje, odłącz urządzenie i skontaktuj się z serwisem.

Czy można ustawić suszarkę na pralce ?

Tak, dzięki akcesorium do ustawiania dostępnemu u sprzedawcy. Upewnij się, że pralka jest kompatybilna (ładowanie od przodu). Instalacja musi być wykonana przez wykwalifikowanego technika.

Jak oszczędzać energię podczas suszenia ?

Odwiń pranie na maksymalnych obrotach przed suszeniem (oszczędza do 35% energii). Używaj płynu zmiękczającego podczas prania, aby skrócić czas suszenia. Czyść filtry po każdym użyciu. Wybierz program odpowiedni do ilości prania.

Co zrobić, jeśli suszarka nie uruchamia się ?

Sprawdź, czy urządzenie jest podłączone i czy gniazdko działa (przetestuj inną lampą). Upewnij się, że drzwi są dobrze zamknięte i że nacisnąłeś przycisk Start. Jeśli bezpiecznik się przepalił, wymień go. Jeśli nic nie działa, skontaktuj się z serwisem.

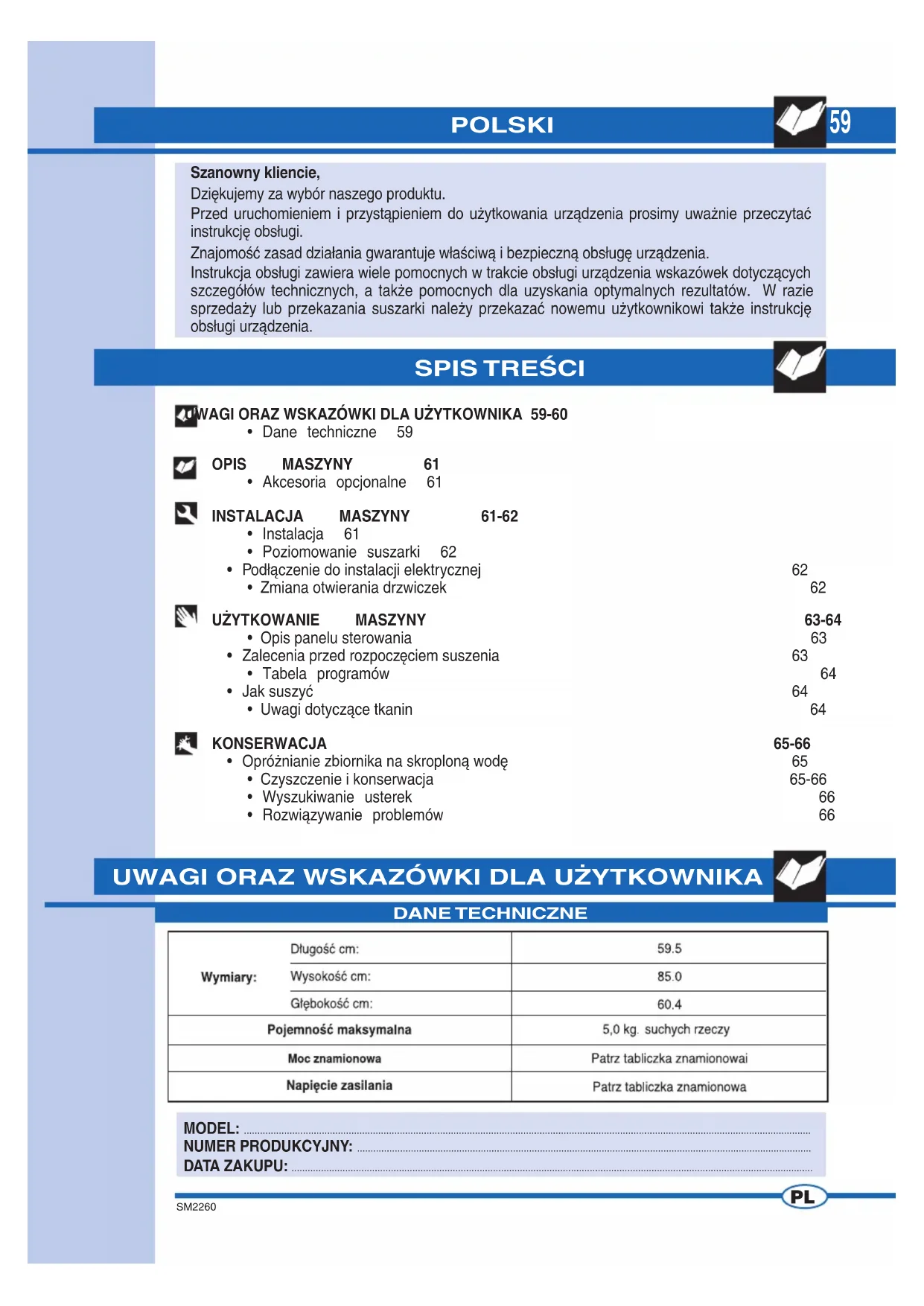

INSTRUKCJA OBSŁUGI CDR05E Ardo

Dziękujemy za wybór naszego produktu.

Przed uruchomieniem i przystąpieniem do użytkowania urządzenia prosimy uważnie przeczytać instrukcję obsługi.

Znajomość zasad działania gwarantuje właściwą i bezpieczną obsługę urządzenia.

Instrukcja obsługi zawiera wiele pomocnych w trakcie obsługi urządzenia wskazówek dotyczących szczegółów technicznych, a także pomocnych dla uzyskania optymalnych rezultatów. W razie sprzedaży lub przekazania suszarki należy przekazać nowemu użytkownikowi także instrukcję obsługi urządzenia.

SPIS TREŚCI

WAGI ORAZ WSKAZÓWKI DLA UŻYTKOWNIKA 59-60

• Dane techniczne 59

OPIS MASZYNY 61

- Akcesoria opcjonalne 61

• Poziomowanie suszarki 62

- Podłączenie do instalacji elektrycznej

• Zmiana otwierania drzwiczek

UŻYTKOWANIE MASZYNY

- Opis panelu sterowania

• Zalecenia przed rozpoczęciem suszenia

- Tabela programów

- Jak suszyć

- Uwagi dotyczące tkanin

KONSERWACJA

- Opróżnianie zbiornika na skroploną wodę

• Czyszczenie i konserwacja

• Wyszukiwanie usterek

- Rozwiązywanie problemów

62

62

63-64

63

63

64

64

64

65-66

65

65-66

66

66

UWAGI ORAZ WSKAZÓWKI DLA UŻYTKOWNIKA

DANE TECHNICZNE

Wymiary:	Długość cm:	59.5
	Wysokość cm:	85.0
	Głębokość cm:	60.4
Pojemność maksymalna		5,0 kg. suchych rzeczy
Moc znamionowa		Patrz tabliczka znamionowai
Napięcie zasilania		Patrz tabliczka znamionowa

MODEL:

NUMER PRODUKCYJNY:

DATA ZAKUPU:

▼ Urządzenie przeznaczone jest do suszenia prania, do użytku domowego, każde inne za- stosowanie jest niewłaściwe i niebezpieczne.

Niniejszą instrukcję obsługi należy prze- chowywać zawsze w pobliżu suszarki tak, aby w razie konieczności szybko zasięgnąć informacji.

Wszelkie modyfikacje lub próby dokonywania zmian działania urządzenia mogą być niebezpieczne dla użytkownika oraz mogą powodować postanie usterek w urządzeniu.

Przy dostawie urządzenia sprawdzić wszelkie usterki, które mogły powstać podczas transportu. W przypadku wykrycia uszkodzeń powstałych podczas transportu należy od razu zwrócić się do sprzedawcy.

▼ Nie przykrywać suszarki bielizną ani innymi przedmiotami.

Podczas ustawiania urządzenia upewnić się, że kabel zasilania nie jest przygnieciony i nic nie utrudnia korzystania z niego.

Zawsze po zakończeniu użytkowania zamknąć drzwiczki suszarki.

Dzięki temu dzieci nie będą mogły wieszać się na drzwiczkach i wywrócić urządzenia.

▼ Dzieci bez opieki nie mogą obsługiwać suszarki.

▼ W suszarce nie wolno suszyć zabrudzonej odzieży.

Nigdy nie wolno suszyć rzeczy, które zostały zabrudzone przez substancje takie jak: olej spożywczy, ropa, aceton, alkohol, benzyna, nafta, wywabiacz do plam, terpentyna, cerezyna itp.

▼ Przed suszeniem należy rzeczy wyprać w ciepłej wodzie z odpowiednią ilością detergentu.

Nie wolno suszyć materiałów takich jak: guma, pianka, lateks, materiały nieprzemakalne, uszczelki, podkładki gumowe, artykuły, ubrania lub pościel z elementami pianki gumowej, gdyż mogą się one roztopić i zniszczyć inne elementy danej rzeczy lub samo urządzenie.

Zmiękczaczy do tkanin lub produktów podobnych należy używać zgodnie z zaleceniami podanymi na opakowaniu.

Jeżeli urządzenie zostanie sprzedane lub podarowane, należy również pamiętać o przekazaniu następnego użytkownikowi niniejszej instrukcji obsługi suszarki.

▼ Nie wolno próbować samemu naprawiać uste- rek suszarki, nieprofesjonalne naprawy mogą spowodować kolejne usterki oraz skutkują utratą gwarancji.

▼ Naprawy urządzenia mogą być wykonywane wyłącznie przez osoby z autoryzowanych centrów serwisowych. Do napraw mogą być używane

wyłącznie oryginalne części zamienne.

Przed włożeniem prania do suszarki należy je dobrze odwirować lub wykręcić. Pranie dobrze odwirowane wysuszy się szybciej.

Aby zapewnić dobrą cyrkulację powietrza, należy dokładnie oczyścić filtr przed każdym użyciem suszarki.

Nie wolno wkładać lub wyjmować wtyczki z gniazdka mokrymi rękami.

▼ Urządzenie musi być podłączone do gniazdka z uziemieniem zgodnie z normami bezpieczeństwa.

Nie wolno podłącać urządzenia do gniazdka elektrycznego przy pomocy przedłużaczy lub rozdzielaczy.

▼ Nie wystawiać urządzenia na działanie czynników atmosferycznych.

▼ Podczas wykonywania kontroli urządzenia lub czyszczenia należy wyjąć wtyczkę z gniazdka elektrycznego.

Przy odłączaniu wtyczki z gniazdka należy ciągnąć za wtyczkę – nigdy za kabel.

Niniejsze urządzenie jest oznaczone jako zgodne z dyrektywą 2002/96/EC, Odpady elektryczne i elektroniczne (WEEE). Należy upewnić się, że urządzenie zostanie zlikwidowane w odpowiedni sposób, użytkownik ma także wpływ na potencjalny negatywny wpływ na środowisko i zdrowie.

Symbol na produkcie lub w dołączonej dokumentacji oznacza, że produktu tego nie można traktować jak zwykłych odpadów, ale należy go zawieźć do punktu zajmującego się likwidacją urządzeń elektrycznych i elektronicznych.

W razie utylizacji urządzenia należy także przestrzegać odpowiednich lokalnych norm i przepisów. Szczegółowe informacje na temat postępowania z urządzeniem oraz jego recyclingu uzyskasz w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacja odpadów lub w sklepie, w którym kupiłeś produkt.

UWAGA!!! Powierzchnie oznaczone tym symbolem mogą być gorące w trakcie działania urządzenia.

PRODUCENT ZRZEKA SIĘ JAKIEJKOLWIEK ODPOWIEDZIALNOŚCI ZA WYPAD-KI SPOWODOWANE PRZEZ NIEPRZE-STRZEGANIE NORM BEZPIECZEŃSTWA ORAZ INSTRUKCJI OBSŁUGI

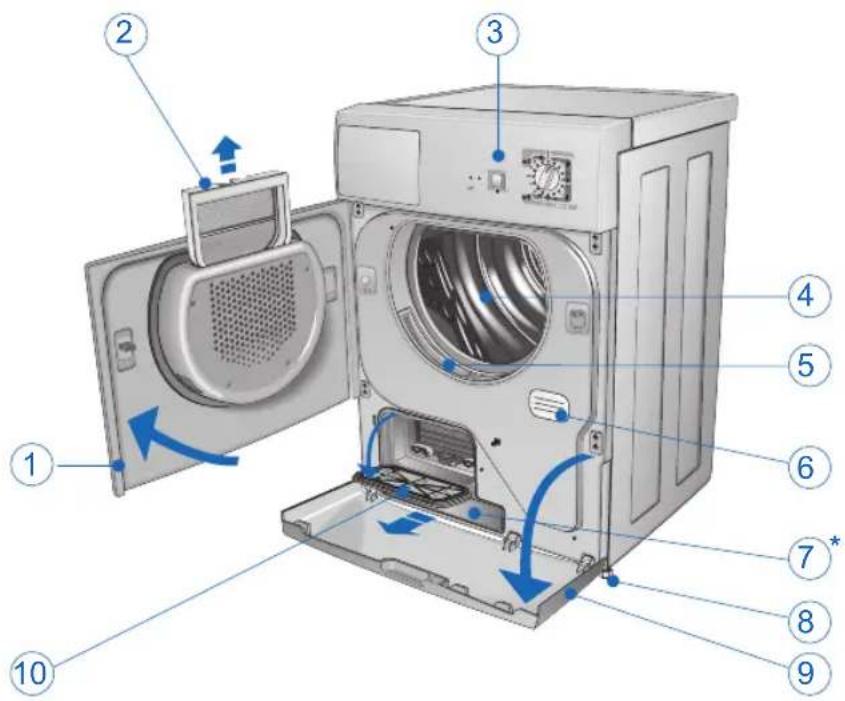

OPIS MASZYNY

1 Drzwiczki.
2 Filtr drzwiczek
3 Panel sterowania.
4 Koszyk suszarki.
5 Filtr otworu koszyka.

6 Tabliczka znamionowa.
7 Dolny zbiornik na skroploną wodę*.
8 Nóżki regulowane.
9 Pokrywa skraplacza.
10 Pokrywa dolna.

U sprzedawców dostępne są akcesoria pozwalające na zainstalowanie suszarki nad pralką z załadunkiem z przodu. Instalator doradzi.

Państwu, jaki model urządzenia jest przystosowany do instalacji tego rodzaju.

INSTALACJA MASZYNY

INSTALACJA

Instalacja powinna być wykonana przez osobę wykwalifikowaną oraz zgodnie ze wskazówkami producenta, nieprawidłowa instalacja może spowodować wypadek lub uszkodzenie sprzętu.
Nie wolno trzymać suszarki w miejscach, gdzie temperatura spada poniżej zera. Mróz może uszkodzić elementy elektroniczne.
Suszarkę należy umieścić w odpowiednio wentylowanym pomieszczeniu.
Nie wolno zakrywać otworu wentylacyjnego znajdującego się z tyłu (rys. 2) ani ustawiać maszyny na grubej wykładzinie
Wnętrze kosza suszenia należy czyścić przy pomocy wilgotnej ściereczki, aby usunąć ewentualne nagromadzone zanieczyszczenia.

Nóżki regulowane. Ustawić suszarkę w pozycji pionowej tak, aby oparła się stabilnie na wszystkich czterech nóżkach.

Wypoziomować maszynę przy pomocy nóżek w następujący sposób:

▼ Podnieść nieznacznie urządzenie.
Dokonać regulacji nożek na odpowiednią wysokość (rys. 3).
▼ Opuścić urządzenie.

Uwaga: Jeżeli maszyna będzie źle wypoziomowana, może dojść do uszkodzenia łożysk oraz wcześniejszego zużycia się. Nie ma konieczności podłączania tej suszarki do uziemienia.

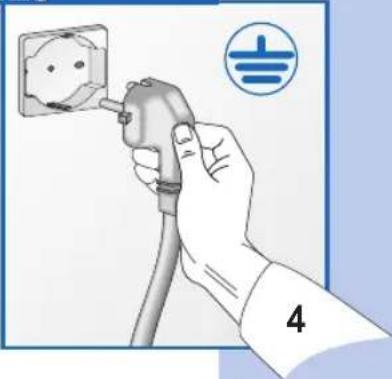

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Upewnić się, że napięcie elektryczne podane na tabliczce znamionowej znajdującej się z tyłu urządzenia odpowiada napięciu sieci zasilającej.
Zabezpieczenie różnicowo-prądowe, kable elektryczne oraz gniazdko sieci muszą mieć parametry odpowiednie dla maksymalnego obciążenia podanego na tabliczce znamionowej.
W czasie instalacji dostęp do zasilania sieci musi być zagwarantowany przez przełącznik jednobiegunowy.
Gniazdko, z którego będzie zasilane urządzenie, musi być wyposażone w uziemienie. W przeciwnym razie producent zrzeka się wszelkiej odpowiedzialności za ewentualne wypadki (rys. 4).
Jeżeli kabel zasilania jest w jakikolwiek sposób uszkodzony, należy skontaktować się z centrum serwisowym.
Zabronione jest podłączanie suszarki do sieci poprzez np. przedłużacze lub rozdzielacze.
Urządzenie należy ustawić w taki sposób, aby kabel zasilania był łatwo dostępny w razie konieczności odłączenia.

Ważne: Na końcu cyklu suszenia, należy odłączyć urządzenie od zasilania, aby uniknąć przypadkowego włączenia przez dzieci.

ZMIANA KIERUNKU OTWIERANIA DRZWICZEK

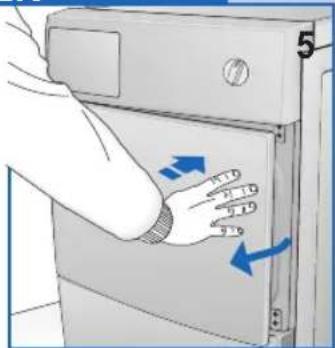

Nacisnąć drzwiczki z prawej strony (rys. 7) (drzwiczki otwierają się). Jeżeli drzwiczki były odwrócone, nacisnąć z lewej strony.

▼ W razie potrzeby można zmienić kierunek obrotu drzwiczek (rys. 8).

UWAGA: Operacja ta może być wykonywana wyłącznie przez osobę wykwalifikowaną.

Proszę skontaktować się z centrum serwisowym.

model ze sterowaniem czaso- wym suszenia

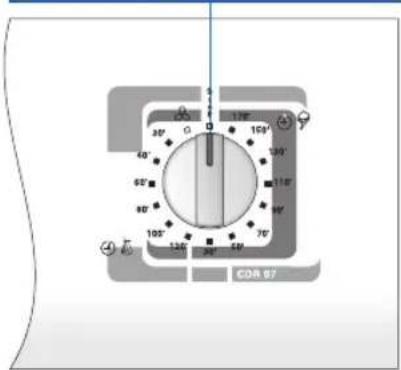

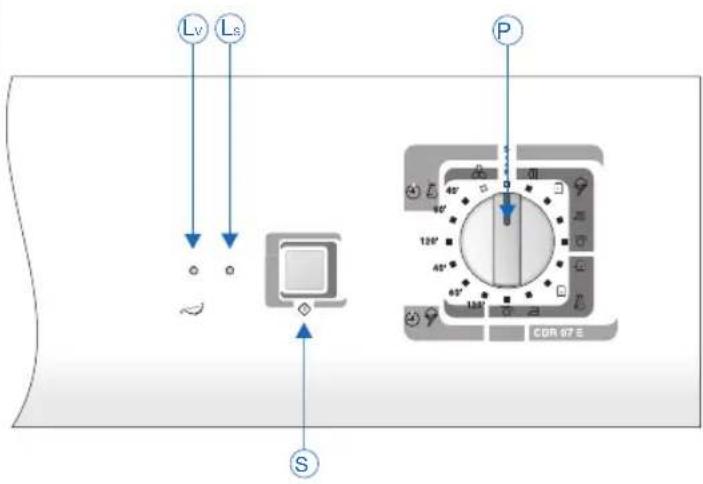

P. Pokrętło programów służy do wyboru programów odpowiednich do typu tkaniny oraz według konieczności. Jeżeli zajdzie potrzeba zmiany programu lub dołożenia rzeczy do środka, wystarczy ustawić pokrętło programów w pozycji "STOP", następnie można ustawić pokrętła w nowej pozycji i nacisnąć przycisk "START".

UWAGA!! Zaleca się korzystanie z tej funkcji tylko, jeżeli jest to konieczne, a program nie trwał dłużej niż 3 minuty.

S. Po naciśnięciu przycisku Start rozpoczyna się wybrany cykl suszenia.

Ls. Zgaszona kontrolka Start oznacza pozycję "STOP"; zapalona oznacza, że program jest w trakcie; szybkie miganie oznacza, że został wybrany program do uruchomienia; wolne miganie oznacza koniec programu.

Lv. Migająca dioda LED alarmu pełnego zbiorniczka oznacza, że zbiorniczek jest pełny i należy go opróżnić (cykl zatrzymuje się); zapalona oznacza, że po założeniu zbiorniczka program uruchamia się ponownie; zgaszona oznacza, że wszystko jest w porządku (cykl trwa dalej).

ZALECENIA PRZED ROZPOCZĘCIEM SUSZENIA

PODZIAŁ RZECZY

Przed przystąpieniem do suszenia należy odwirować pranie z prędkością odpowiednią do typu tkaniny. Jeżeli pranie zostanie odwirowane z maksymalną dopuszczalną prędkością, oszczędza się do 35% czasu suszenia. Im wyższa prędkość wirowania, tym lepsze efekty suszenia. Użycie zmiękczacza podczas prania pozwala na uzyskanie lepszych efektów suszenia oraz oszczędność czasu. Przed przystąpieniem do suszenia sprawdzić, czy dana rzecz jest przystosowana do suszenia mechanicznego. Sprawdzić symbole dotyczące prania podane na etykiecie danej rzeczy.

Jeżeli nie ma symbolu suszenia na etykiecie, należy przestrzegać poniższych zasad:

▼ Rzeczy białe/kolorowe oraz niemnące suszy

się w zwykłych temperaturach z odpowiednio dobranym programem suszenia.

Rzeczy delikatne, na przykład akrylowe, należy suszyć zawsze w niższych temperaturach.

Uwagi ogólne:

Jersey ulega skurczeniu nie tylko w praniu, ale również podczas suszenia.

Czysty len.

Suszyć pod warunkiem, że na etykiecie jest odpowiedni symbol.

W przeciwnym razie tkanina może stać się szorstka.

Aby uniknąć odbarwień, nie wolno suszyć rzeczy w ciemnych kolorach razem z jasnymi.

TABELA PROGRAMÓW

JAK SUSZYĆ

1) Włożyć rzeczy do kosza i zamknąć drzwiczki.
2) Suchymi rękoma włożyć wtyczkę suszarki do gniazdka zasilania.
3) Ustawić pokrętło programatora w pozycji Stop, aby zatrzymać ewentualne wcześniej sze programy, następnie obrócić je do pozycji programu odpowiedniego dla włóżonych rzeczy, ich ilości oraz stopnia koniecznego wysuszenia (patrz Tabela programów).
4) Nacisnąć przycisk START, aby uruchomić cykl suszenia.

5) Zakończenie cyklu suszenia sygnalizowane jest przez miganie kontrolki start, ustawić pokrętło z powrotem w pozycji STOP.
6) Otworzyć drzwiczki i wyjąć rzeczy.
7) Zamknąć drzwiczki.
8) Suchymi rękoma wyjąć wtyczkę suszarki z gniazdka zasilania.

UWAGI DOTYCZĄCE TKANIN

W razie wątpliwości co do typu tkaniny należy sprawdzić jej etykietę.

Prawie wszystkie etykiety podają dokładnie, czy dana tkanina jest przystosowana do suszenia maszynowego.

Aby uniknąć nagromadzenia się elektryczności statycznej na tkaninach podczas suszenia, należy używać zmiękczaczy.

Aby uniknąć pomocą należy wyjąć z kosza tkaniny syntetyczne.

OPROŻNIANIE ZBIORNICZKA NA SKROPLONA WODE

Skroplona woda zbiera się w zbiorniczku (rys. 8).

Zbiorniczek należy opróżniać po zakończeniu każdego cyklu suszenia.

▼ Aby opróżnić zbiorniczek należy:

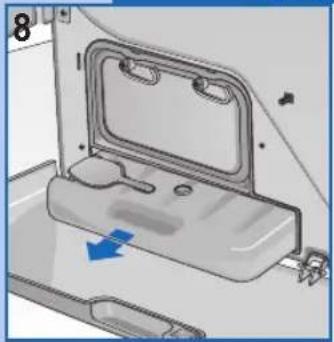

▼ Wyjąć zbiorniczek z suszarki (rys. 8);

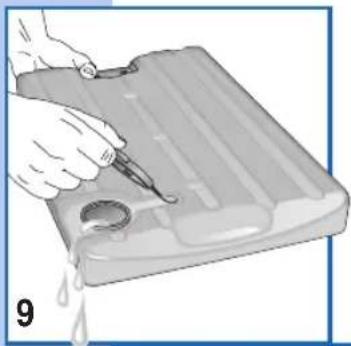

Opróżnić zbiorniczek; otwór do opróżniania znajduje się u góry po prawej stronie (rys. 9);
▼ Po opróżnieniu założyć go na miejsce;
Jeżeli zapomnisz opróżnić zbiorniczek lub napełni się on podczas trwania cyklu suszenia, zapała się kontrolka alarmu przepełnienia wodą, a suszarka zatrzymuje się. W takim wypadku należy postępować tak, jak to opisano powyżej.
Aby kontynuować przerwany program, należy nacisnąć przycisk Start (rys. 7).

CZYSZCZENIE I KONSERWACJA

Przed rozpoczęciem czyszczenia należy odłączyć urządzenie od zasilania elektrycznego.

Czyszczenie urządzenia należy wykonywać po zakończeniu każdego cyklu, aby oszczędzać czas oraz energię.

1. Filtr w koszyku (rys. 10).

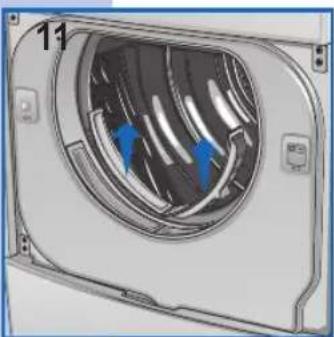

2. Filtr znajdujący się w otworze załadunkowym (rys. 11).
3. Skraplacz (rys. 12).

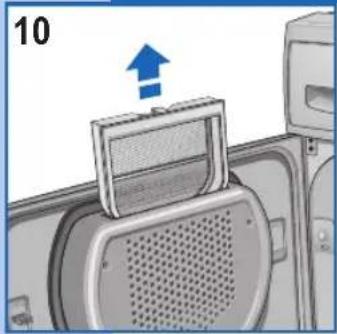

   Wyjąć filtr pociągając go do góry, następnie oczyścić go (rys. 10).

▼ Możliwe jest także wyjęcie dwóch filtrów znajdujących się w otworze załadunkowym oraz wyczyszczenie ich (rys. 11).

Uwaga Obecność włókien na filtrze nie zależy od suszenia. Włókna pochodzą z tkanin zniszczonych lub postrzępionych podczas prania, a przede wszystkim podczas noszenia ubrania.

▼ Czyszczenie jest łatwiejsze pod ciepłą woda.

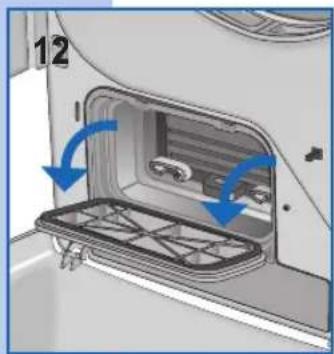

Zaleca się czyszczenie skraplacza dwa razy w roku (rys. 12/15). Otworzyć drzwiczki, obrócić dźwigienkę do pozycji pionowej i zdjąć pokrywę (rys. 12).

CZYSZCZENIE I KONSERWACJA

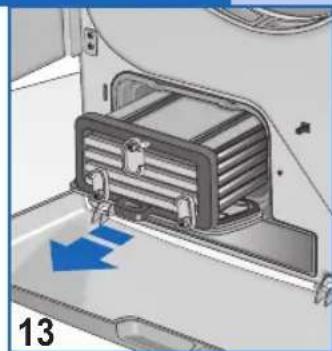

Obrócić 3 dźwigienki do pozycji pionowej i wyjąć skraplacz (rys. 13).

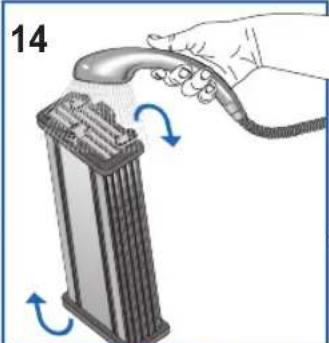

Umyć skraplacz z przodu, tyłu oraz z boków kierując strumień wody w sposób pokazany na rysunku (rys. 14/15).

Aby dokładnie osuszyć skraplacz, należy położyc go bokiem na ręczniku.

▼ Po dokładnym osuszeniu założyć skraplacz wykonując opisane czynności w odwrotnej kolejności.

Wszystkie urządzenia elektryczne mogą ulegać usterkom.

Zaleca się, aby w takim wypadku wezwać wykwalifikowanego serwisanta. Można jednak samodzielnie rozwiązać wiele powstałych problemów.

Ważne: W razie problemów z działaniem urządzenia, zaleca się natychmiastowe odłączenie urządzenia od sieci elektrycznej.

Przed wezwaniem serwisu należy sprawdzić poniżej podane punkty.

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli maszyna nie uruchamia się

- Sprawdzić:

1) Podłączenie do sieci elektrycznej.
2) Czy w gniazdku jest zasilanie:

2a) Czy nie wyskoczył bezpiecznik? (ko trola jest łatwa, wystarczy podłączyć do gniazdka inne urządzenie, takie jak lampka stołowa).

2b) Wykonano wszystkie czynności opisane w instrukcji obsługi?

Jeżeli maszyna nie uruchamia się

- Sprawdzić:

1) Czy drzwiczki zostały dokładnie zamknięte.

Czy naciśnięto przycisk start.

Rzeczy nie są wysuszone

- Sprawdzić:

1) Możliwe, że otwór wylotowy powietrza jest zablokowany.
2) Możliwe, że filtr jest zapchany. (Po otwarciu drzwiczek części wewnętrzne suszarki oraz suszone rzeczy mogą być bardzo gorące).

Jeżeli po sprawdzeniu powyższych punków urządzenie dalej nie działa poprawnie, należy zgłosić usterkę do najbliższego autoryzowanego centrum serwisowego.

Prosimy podać model urządzenia, numer fabryczny oraz typ usterki.

Informacje te pozwolą serwisantowi przygotować odpowiednie części zamienne oraz gwarantują szybką i skuteczną naprawę.

Vážený zákazníku

Jestliže se stroj nespustí

• Zkontrolujte zda:

Jestliže se stroj nespustí

- Zkontrolujte zda:
