| Type de produit | Sèche-linge frontal à évacuation |
| Marque | Ardo |
| Modèle | SLE700 |
| Dimensions (L x H x P) | 59,5 x 85,0 x 57,0 cm |
| Capacité de séchage | 7 kg (coton/lin) |
| Puissance nominale | Voir plaquette des caractéristiques (non précisée dans la notice) |
| Tension d'alimentation | Voir plaquette des caractéristiques (non précisée dans la notice) |
| Type d'évacuation | Tuyau d'évacuation d'air (à raccorder à l'extérieur ou vers une fenêtre) |
| Programmes | Électroniques et avec temporisateur : Coton/Lin, Synthétiques/Délicats, Tissus mixtes |
| Niveaux de séchage | Extra sec, Séchage pour rangement, Séchage pour repassage, Séchage un peu humide |
| Types de séchage | Énergique et Délicat |
| Fonction anti-froissement | Oui, automatique en fin de cycle (si sélecteur non sur STOP et touche Marche/Arrêt sur Arrêt) |
| Période de refroidissement | 10-15 minutes en fin de cycle |
| Filtre | Filtre à peluches amovible, à nettoyer après chaque cycle |
| Hublot | Large, avec blocage de sécurité en cours de cycle |
| Pieds réglables | Oui, pour nivellement |
| Signal acoustique | Oui, en fin de cycle et pour anti-froissement |
| Poids du linge indicatif | Exemples : drap 550g, serviette bain 800g, chemise homme 600g |
| Sécurité | Verrouillage hublot, arrêt automatique à l'ouverture, mise à la terre requise, protection contre les enfants (débrancher après usage) |
| Installation | Nécessite évacuation d'air, prise avec terre, ne pas utiliser de rallonge, espace libre à l'arrière |
| Entretien | Nettoyage du filtre après chaque cycle, aspiration des coulisses du filtre, nettoyage périodique du filtre à l'eau savonneuse |
| Accessoires fournis | Tuyau d'évacuation, support tuyau, raccord d'accouplement |
| Réparabilité | Utiliser uniquement des pièces de rechange originales, faire appel à un centre de service après-vente agréé |
FOIRE AUX QUESTIONS - SLE700 Ardo
Questions des utilisateurs sur SLE700 Ardo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge au format PDF gratuitement ! Retrouvez votre notice SLE700 - Ardo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SLE700 de la marque Ardo.
MODE D'EMPLOI SLE700 Ardo
Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous prions de bien pouvoir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine.
La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil.
En cas de vente ou de cession du seche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

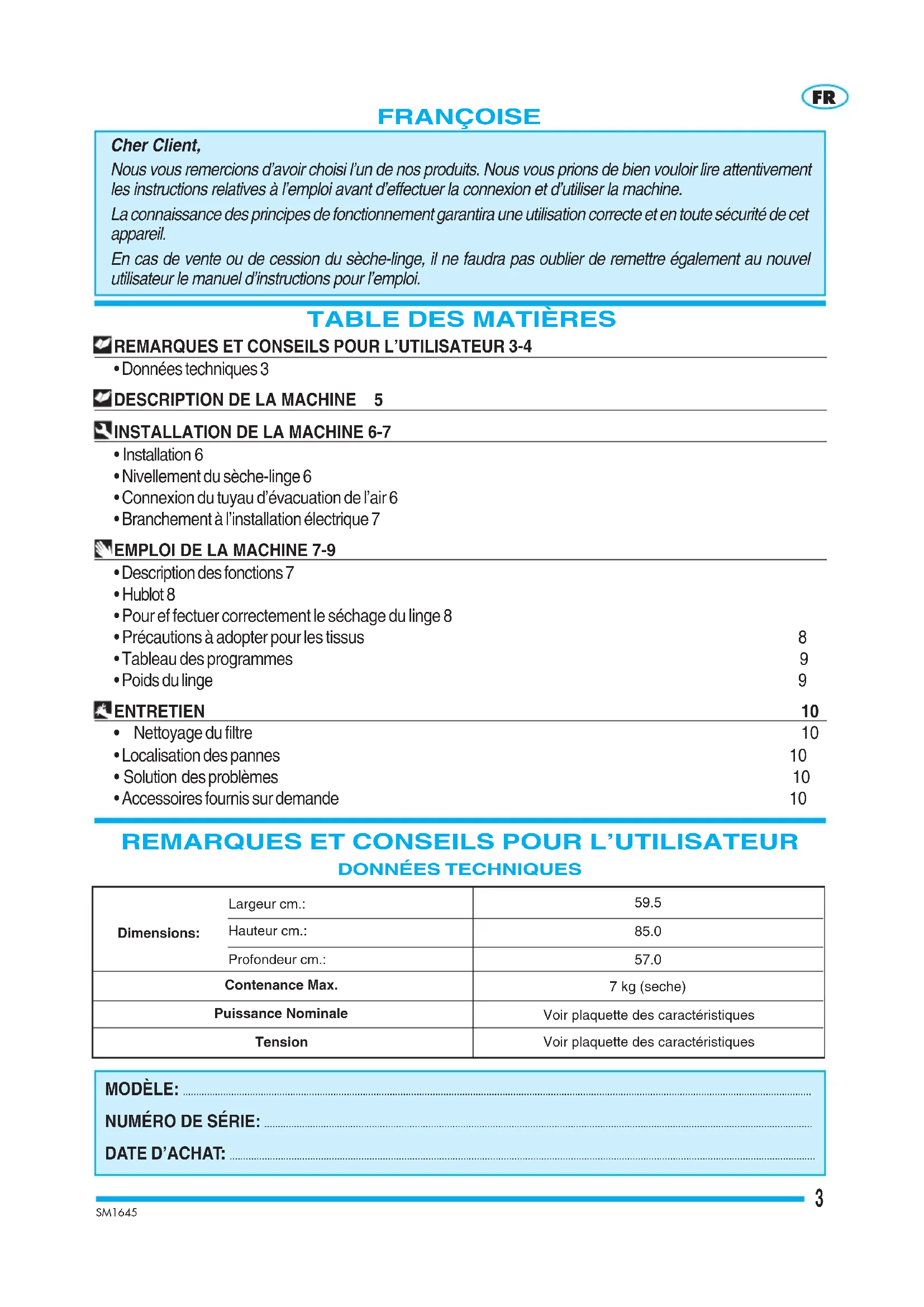

TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 3-4
Données techniques 3
DESCRIPTION DE LA MACHINE 5
INSTALLATION DE LA MACHINE 6-7
Installation 6
Nivellement du sèche-linge 6
- Connexion du tuyau d'évacuation de l'air 6
- Branchement à l'installation électrique 7
EMPLOI DE LA MACHINE 7-9
Description des fonctions 7
- Hublot 8
Pour ef lectuer correctement le sechage du linge 8
- Précautions à adopter pour les tissus 8
Tableau des programmes 9
Poids du linge 9
ENTRETIEN 10
Nettoyage du filtré 10
- Localisation des pannes 10
Solution des problèmes 10
- Accessoires foumis sur demande 10
REMARQUES ET CONSEILS POUR L'UTILISATEUR
DONNÉES TECHNIQUES
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.0 | |
| Profondeur cm.: | 57.0 | |
| Contenance Max. | 7 kg (seche) | |
| Puisance Nominale | Voir plaquette des caractéristiques | |
| Tension | Voir plaquette des caractéristiques | |
MODELE:
NUMERO DE SERIE:
DATE D'ACHAT:
REMARQUES ET CONSEILS POUR L'UTILISATEUR
Cet apparéil devra être utilisé en tant que sèche-linge pour usage domestique; tout autre employ doit être considéré improupe et, par conséquent, dangereux.
Conserver tous jours le present manuel d'emploi à proximé du sèche-linge, de façon à pouvoir le consulterrapidement,sin necessitiesaire.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilitaire et risquent d'endommager le produit.
Au moment de la livraison de l'électroménager, vérifier qu'il ne soit pas endommagé suite au transport. Si
I'on avait constater des dommages, il faudra s'adresser immédiatement au revendeur.
Pendantle cycle de sechage,lair de la piece est convoye a travers le cote arriere de I'electromenager.Nepas couvir le sche-linge avec du linge ou avec tout autre objet.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.
Il ne faut pas oublier que, pendant le cycle de séchage, le verre du hublot et le tuyau d'évacua
tion se réchauf feront, jusqu'à atteindre une température de 60^ Ne pas toucher ces pieces avant la fin du cycle de refroidissement.
L'emploi de la machine est interditeaux enfants sans surveillance.
Ne jamais faire sécher des pièces de linge qui ont été en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage à sec.
En effet, la nature de ces substances est volatile et elles pourraient provoquer des explosions.
Ne pas faire secher des pieces de linge constituées par du caoutchouc expansé ou avec des parties en caoutchouc, étant
Ne pas introduire ou sortir la fiche de la prise de courant électrique avec les mains mouillées.
La machine doit être branchée à une prise de courant électriche équipée de mise à la terre et qui soit conforme aux exigences de sécurité.
Il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples.
Ne pas exposer l'appareil aux agents atmosphériques.
Lorsque I'on effectue les révisions ou le nettoyage, il ne faut pas oublier de débrancher l'appareil de la prise de courant électrique.
Si l'on souhaite débrancher la machine de la prise de courant, il ne faut pas tirer le cable électrique mais la fiche.
REMARQUES ET CONSEILS POUR L'UTILISATEUR
donnè qu'élles pouraient fondre et endommager les autres piées de linge ou même l'électroménager utilisé.
Si l'électroménager est vendou ou cédé à des tiers, il ne faut pas oublier de remettre également leprésent manuel, quipermettra au propriétaire suivant d'utiliser lesseche-linge de façon correcte et en toute sécurité.
Il ne faut pas tenter de réparer par soi-même les pannes de l'appareil, étant donné que les réparations etfectuées par des non
professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet apparéil peuvent être effectues exclusivement par le personnel autorisé des centres du service après-venture. Pourles réparations, il faut utiliser uniquement des pieces de rechange originales.
Il faut essorer ou tordre soigneusement le linge avant de l'introduire dans le seche-linge. Le linge qui est essorecorrectement
sèchera plus rapidement.
Nettoyer soigneusement le filtre chaque fois que I'on utilise le seche-linge,afin de garantir une circulation del'air optimale.
LA SOCIÉTÉ PRODUTRICE DÉCINE TOUTERESponsABILITÉ EN CASD'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SECURITE AINSI QUE DES INSTRUCTIONS POUR L'EMPLOI.
DESCRIPTION DE LA MACHINE
Cette machine est un electroménager qui sèche tout type de tissu lorsque vous le souhaitez.
La structure a ete realizede en panneaux de tole traites et vemis,de facon a ce que ses caractéristiques esthetiques puissant rester inalterées au cours du temps.
Le moteur et toutes les parties
en mouvement ont ete concus et realises de facon a assurer le maximum de silence.
Le tableau des commandes offre la possibilité d'utiliser aisement tous les programmes de
sechage que I'on souhaite exécuter.
Le hublot très ample facilité le changement et le déchangement du linge.

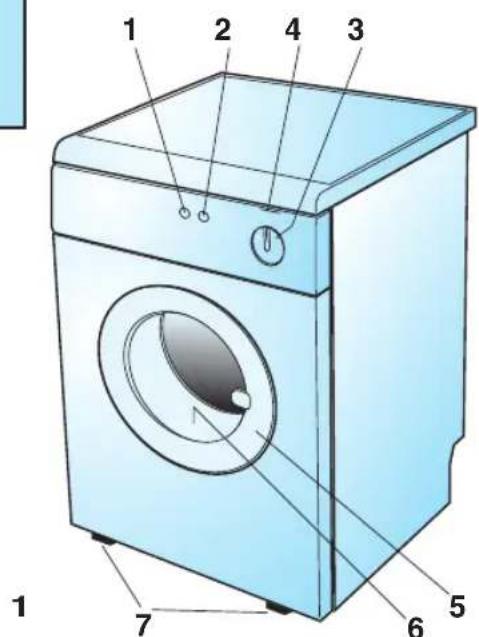

1 - Touche ON/OFF
2 - Touche séchage délicat ou énergique
3 - Bouton de réglage des temps de séchage
4 - Voyant de contrôle sèchelinge en fonction
5-Hublot
6 - Filtre
7 - Pieds réglables

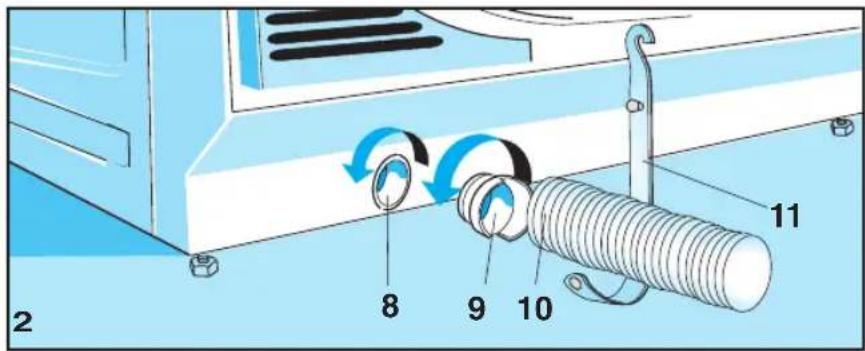

8 - Sortie pour évacuation
9 - Raccord d'accouplement
10-Tuyau d'évacuation
11-Support tuyau

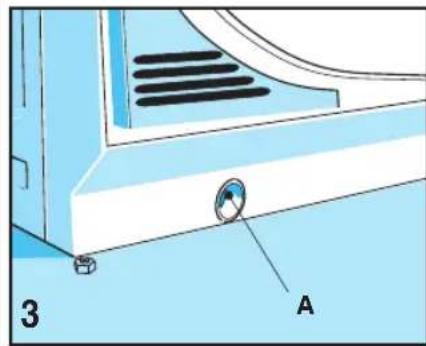

INSTALLATION DE LA MACHINE INSTALLATION
L'installation doit être et factuée par un personnel professionnellement qualifié, en respectant les instructions fournies par le constructeur, étant donné qu'une installation erronée pourrait provoquer des lésions aux personnes et endommager des objets.
■ Installer le sèche-linge à proximé d'une fenêtre, afin de faciliter l'évacuation de l'air humide.
Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie amérique en bas de la machine (fig. 3).
Ne jamais couvrir le prises d'air qui se trouvent à l'amère de l'appareil.
- Mettre le filtré dans la position
d'emploi (fig. 4).
Nettoyer l'intérieur du tambourde sechage au moyen d'un chiffon
humide, pour éliminer la poussiere qui pourrait eventuellement se déposer dans ce dernier.
NIVELLEMENT DU SÉCHE-LINGE
Pieds régibles. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.
Souleverlagerelement lamachine.

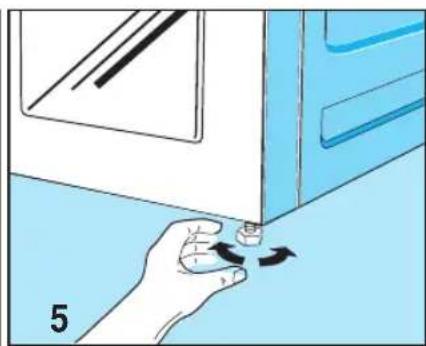

Régler les pieds à laonne hauteur (fig. 5). (Il ne faut pas devis
ser excessivement les pieds et ne pas utiliser des toumevis.)
Baisser lamachine.
Une machine dont le nivellement n'est pas correctement susceptible d'en dommager les roulements et de s'abimer prematurément. Ce sechelinge ne nécessite pas de fixation au sol.
CONNEXION DUTUYAU D'ÉVACUATION DE L'AIR

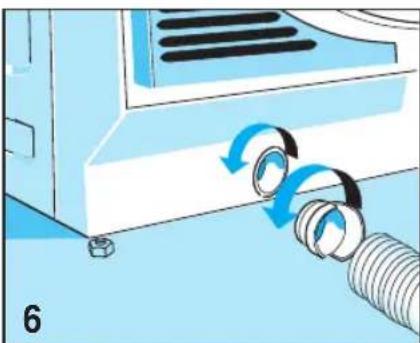

Connector le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'arrière du sèche-linge (fig.6).
- Connecter une extrémité du tuyau au raccord foumi avec l'appareil.
Tournerle raccord (avec le tuyaux) dans le sens des aiguilles d'une montre, dans la sortie d'évacuation sur le séche-linge.
Pousser le tuyau à l'extérieur depuis l'arrête de la machine à gau
che ou a droite, a travers le logement sur le fond de la carcasse de la machine.
Positionner l'autre extrémité du tuyau à proximé d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas été possible, il faudra s'assurer que lapiece soit correctement ventilée lorsque la machine est utilisé. Se servir du support foumi avec l'appareil pour fixer le tuyau (fig. 7).
Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas evacué à l'extérieur, autrement le séche-linge absorberait à nouveau l'air humide evacué et prolongerait le cycle de sechage. L'air humide est en outre susceptible d'endommager le séche-linge. Uniquement l'air chaud et humide est evacué par le tuyau d'évacuation de l'air; l'air evacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.
Important: L'air à la sortie ne doit jamais être evacué dans une conduite utilisée pour l'évacuation des fumées générées par des apparciels qui brûlent des gaz ou tout autre type de combustible.
INSTALLATION DE LA MACHINE BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension electrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrête de l'appareil, corresponde à celle du réseau electrique.
Les paramètres du disjoncteur dif féréntiel, des cables électriques et de la prise du réseau doivent être en mesure de supporter la charge maximum indiquée sur la plaquette des caractéristiques.

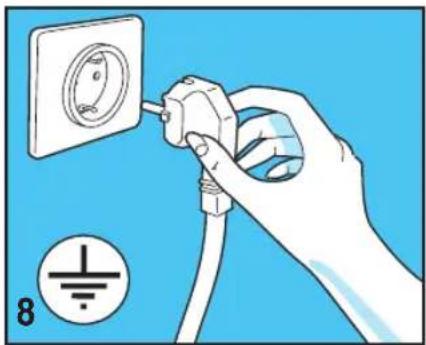

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Si tel
n'est pas le cas, le produiteur n'assumera aucune responsabilité en cas d'accidents (fig.8).
Si le cable d'alimentation est abimé, il faudra contacter le centre du service après-vente technique spécialisé.
Il est interdit de brancher le seche-linge au réseau électrique en utilisant des éléments indirects, tels que rallonges ou prises multiples.
Positionner l'appareil de façon a ceque le cable d'alimentation soit facilement accessible, de façon a pouvoir le débrancher en cas de nécessité.
Important:À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d'empêcher que les enfants puissant eventuèlement lemettre en fonction.
EMPLOI DE LA MACHINE DESCRIPTION DES FONCTIONS

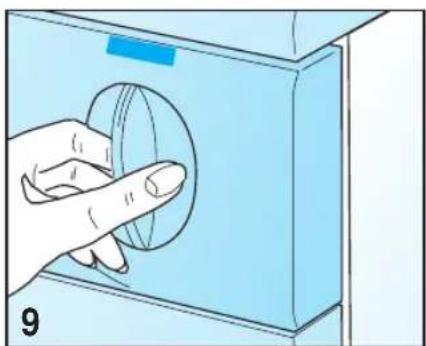

Bouton de réglage des temps de séchage: Tourner le bouton pour sélectionner les temps de séchage souhaités (fig.9). (voir tableau des programmes pour lechioix du programme, en fonction du type de tissu)
A la fin de chaque cycle, il y aura une période de refroidissement de 10-15 minutes, pendant laquelle la machine restera allumée.

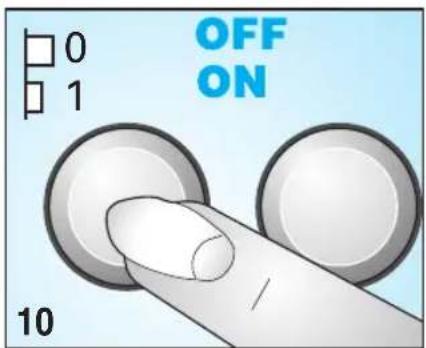

Touche MARCHE/ARRET (ON/OFF): Appuyer sur cette touche pour brancher la machine au réseau électrique et non pas pour la mesure en marche (fig.10).

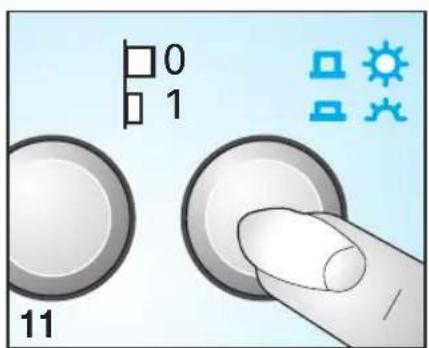

Touché de séchage délicat ou énergique: en appuyant sur cette touche, on peut désir le type de séchage qui sera effet factué: Énergie ou délicat (fig.11).
VOYANT LUMINEUX: Il reste allumé de façon continue pendant le cycle de séchage. Il clignote avant la sélection d'un programme, et en fin de cycle de séchage, en même temps qu'un signal acoustique intermittent.
EMPLOI DE LA MACHINE HUBLOT

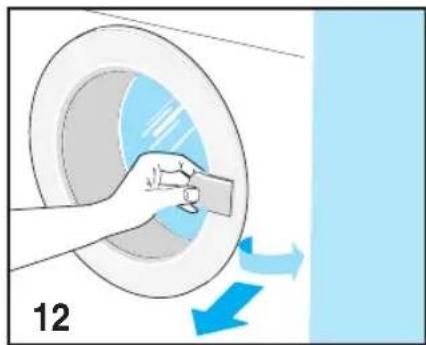

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvr délicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tourner, puis il ralentira son mouvement jusqu'à l'arrêt complet.
Important:
Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement (Dernières 4-5 minutes de chaque cycle).
Faire très attention à l'ouverture du hublot pendant la
phase de séchage pour évi-ter les brûlures causées par la vapeur chaude ou le linge.
POUR EFFECTUER CORRECTEMENT LE SECHAGE DU LINGE
Suisse les instructions indiquées aux points suivants:
A
Effectuer l'essorage du linge.
B
Subdiviser le linge en fonction du type ou des fibres de tissu.
Fermer les femmetures éclair et les boutons, sans oublier de vider les poches des vêtements.
Retoumerles pull-overs.
C
Ouvrirle hublot.
Charger le linge dans le panier, sans oublier d'introduire les draps par un coin.
Nous recommendons de charger en meme temps des pieces delinge de differentes dimensions (petites et grandes).
D
Femer le hublot.
S'essuyer les mains (ne jamais toucher des apparciels électriques avec les mains mouillées).
Vérifier que la touche MARCHE/AR-RET soit sur la position ARRET.
Insérer la fiche dans la prise électric.
E
S'assurer que le selecteur de pro
grammes soit positionné sur STOP, appuyer sur la touche Marche/Arêt et après le signal acoustique, selectionner le programme désiré. (Voir le tableau des programmes)
A ce stade la machine se mettra en marche et levoyant lumineux s'allumera de façon continue.
IMPORTANT :
Si, pour qu'elle raison que ce soit, on désire changer le programme qui a déjà été sélectionné, il faut toujours tourner le sélecteur sur la position STOP, attendre que levoyant lumineux s'arrête de clignoter et alors re-positionner le sélecteur sur le nouveau programme désiré.
Si on désire ajouter du linge pendant un cycle de séchage, il suffira d'ouvrir le hublot (la machine s'arrête automatique),mettre le linge dans la machine et referrer le hublot (la machine se mettra en marche automatique).
À la fin du cycle de séchage, si le selector n'est pas tourné sur la position STOP ou si la touche Marche/Arrêt ne se trouve pas sur Arrêt, la machine effectuera automatiquement le cycle anti-froissement et émettra un signal acoustique.
ATTENTION :
Si, pour qu'elle raison que ce soit, l'ali
mentation electrique avait etre coupee pendant le cycle de sechage, pour remetre en marche la machine il sera necessaire de positionner le selecteur sur STOP,attendre que levoyant lumineux commence a clignoter et re-selectionner le programme qui etait en cours au moment de la coupure de courant.
F
Pour faire secher parfaitement le linge de grandes dimensions, nous recommandons de bloquer la machine et d'enlever le linge plusieurs fois pendant le cycle de séchage.
G

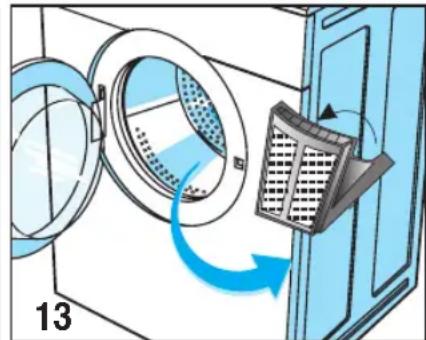

Aparte avoir retire tout le linge sec, nettoyer le filtre comme indiquedci-apres:
-souleverle fritter;
- ouvrir le filtré et le nettoyer au moyen d'une Brosse souple;
- femer le filtrer et le remetre dans son logement;
- le filtré devrai être nettoyé périodiquement avec de l'eau savonnexe, afin d'éliminer même les particules les plus petites.
Débrancher la fiche de la prise.
PRECAUTIONS À ADOPTER POUR LES TISSUS
En cas de doutes quant au type de tissu, controler l'etiquette sur la piece en question. Presque toutes les pieces de linge qui peuvent etre sechées reportent l'indication specifie attestant quils peuvent etre sechés à la machine. Afin d'éviter l'électricité statique sur le linge, pendant les cycles de rincege de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pieces de linge synthétiques, afin d'éviter qu'elles se froissent.
EMPLOI DE LA MACHINE
TABLEEAU DES PROGRAMMES
PROGRAMME À CONTROLE ÉLECTRONIQUE
PROGRAMME AVEC TEMPORISATEUR
| Coton Lin | kg 7 | Extra sec | +□ | Synthétiques Délicats Tissus mixtes | kg 5 | Extra sec | +□ |
| Séchage pour rangement | □ | Séchage pour rangement | □ | ||||
| Séchage pour repassage | □ | Séchage pour repassage | □ | ||||
| Séchage un peu humide | □ | Séchage un peu humide | □ |
| Coton / Lin | Synthétiques / Délicats Tissus mixtes | ||||
| kg.3,5 | kg.3,5 | kg.2,5 | |||
| 40'-60' | 20'-40' | 40'-60' | 20'-40' | 40'-60' | 20'-40' |
SECHAGE ÉNERGIQUE
SECHAGE DÉLICAT
Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pieces de linge, type de tissu, humidité. Les pieces de linge qui sont correctement essorées sechant plus rapidement. Afin d'éviter que les pieces de linge se froissent, il ne faut pas surcharger le seche-linge.
POIDS DU LINGE
Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'usinage, de la qualité et de la finition.
Linge de lit
Couverture matelassée 700 g.
Draps 550 g.
Draps dessus 600 g.
Taie d'oreiller 180 g.
Serviette de bain 800 g.
Chemisier femme 300g
Chemisehomme 600g
Chemisiers femme/chemises homme
en tissu synthetique 300g.
Slip
80 g.
Culottes
250 g.
Pyjama
480 g.
Chemise de nuit
400 g.
Mouchoirs
25 g.
Lin pour la maison
Torchon pour assiettes 90g
Torchon pour verres 70g
Serviette tissu brut 20g
Serviette de bain 200 g.
Lindetable
Nappe 250g.
Nappe de grandes dimensions 1000 g
Serviettes 80g.
Vêtements pour homme
Chemise ne nécessitant pas du repassage 250 g.
Maillot de corps (sans manches) 120 g.
Vêtements pour femme
Chemisier 100 g.
T-shirt 100g.
Slip 80 g.
Combaison 150g.
Chemise de nuit 180g.
Pyjama 450 g.
Mouchoirs 15g.
Autres pieces de linge
Peignoir 1200 g.
ENTRETIEN
NETTOYAGE DU Filtre
Afin de garantir des résultats de séchage optimaux en toute circstante, il ne faut pas oublier que le filtre doit toujours être nettoyé. Ne pas oublier de contrôler et de nettoyer le filtre après chaque cycle de séchage.
Important:
Nettoyer le filtre uniquement lorsque la machine est froide! Pour le nettoyage du filtre, suivre la procedure reportee ci-apres:
Ouvrirle hublot.
Tenir le filtré des deux mains et pousser vers le haut pour le sortir.
Écarter légèrement le bord supérieur du filtré et ouvrir le filtré.
Enlever les résidus de tissu.
Fermer le filtr, en s'assurant que la fermeture returne dans la position correcte.
Si nécessaire, nettoyer les coulisses du filtr de la machine à l'aide d'un aspirateur.
Positionner le filtrre sur ses coulisses (fig.13).
Tous les apparèils électriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifier.
Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation.
Avant de contacter notre Centre du Service Avres-Vente, verifier les points indiqués ci-apres.
SOLUTION DES PROBLEMES
Si la machine ne fonctionne pas
s'assurer que:
1)le branchement à l'alimentation du réseau aitété effctué.
2)la prise soit ef ficace:
2a) un fusible a-t-il saute? (le contrôle est aisé, il suffit de brancher un autre appar-reil, tel qu'une lampe de table).
2b) Toutes les instructions reportées dans le manuel d'instructions ont-elles été suivies?
Si la machine ne fonctionne pas
s'assurer que:
1)Le hublot ait ete fermé correctement.
Le linge ne sèche pas
s'assurerque:
1) le tuyau d'évacuation de l'air ne soit pas pié ou tordu.
2) le filtrne ne soit pas obstrué. (Il ne faut pas oublier que, lorsqu'on ouvre le hublot, les parties internes du sèche-linge et le linge peuvent être très chauds).
Si, après l'exécution des fonctions décrites ci-dessus, l'appeil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche.
Nos you prions de bien fouloir communiquer le modele,le numero de série et le type de panne. Ces informations permettent a I'opérateur du service d'assistance technique de se procurer les pieces de rechange nécessaires et, par consequent,elles garantissent uneexecution rapide et efficace de la réparation.
Les revendeurs disposant des accessoires nécessaires afin de compléter une installation différante, qui permettra de fixer le sèche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modele de machine qui permettra d'effectuer ce type de montage.
