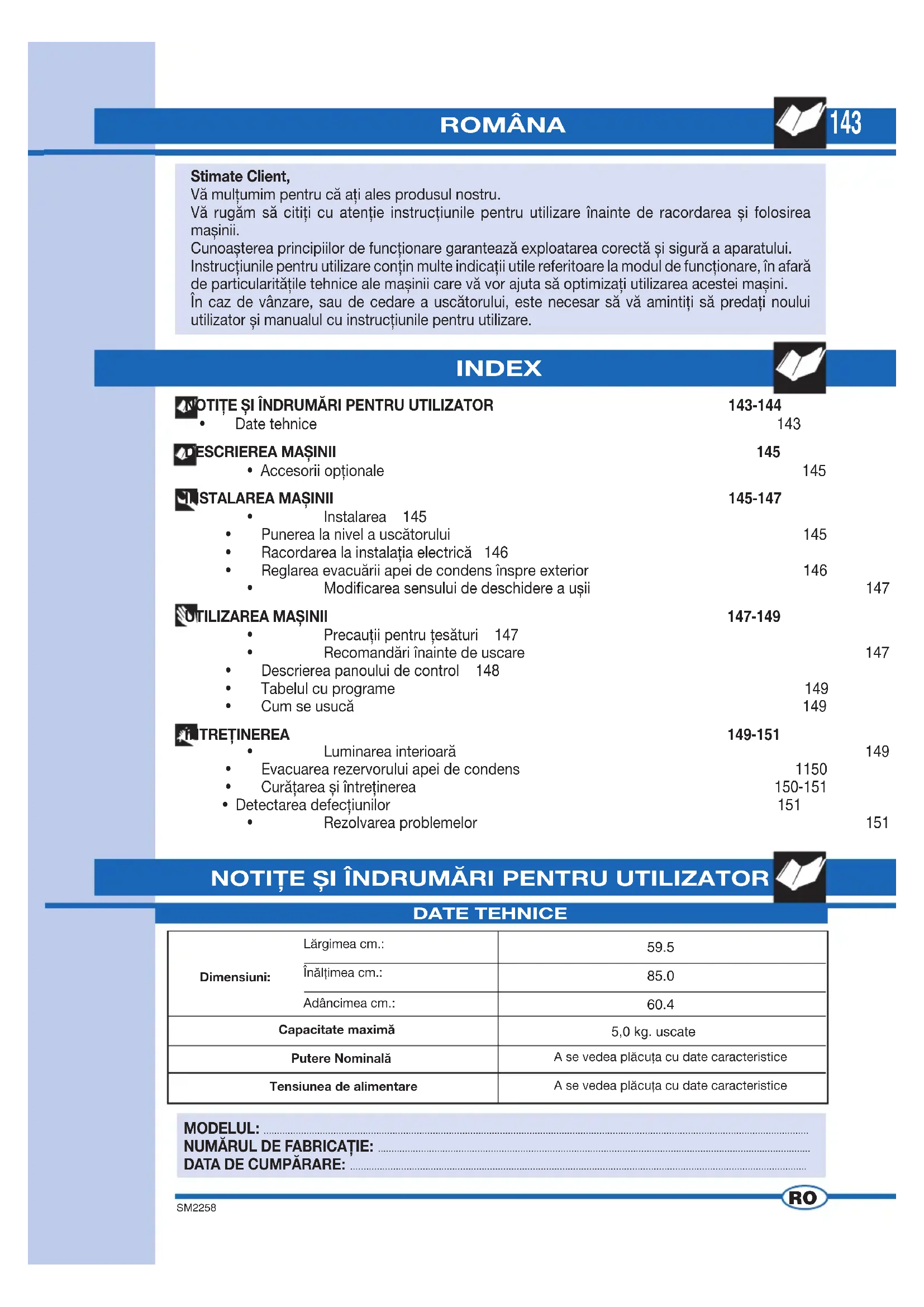

MANUAL DE UTILIZARE CDR05L Ardo

Vă multumim pentru că ați ales produsul nostru.

Vă rugăm să citiți cu atenție instrucțiunile pentru utilizare înainte de racordarea și folosirea mașinii.

Cunoașterea principiilor de funcționare garantează exploatarea corectă și sigură a aparatului. Instrucțiunile pentru utilizare conțin multe indicații utile referitoare la modul de funcționare, în afară de particularitățile tehnice ale mașinii care vă vor ajuta să optimizați utilizarea acestei mașini.

În caz de vânzare, sau de cedare a uscătorului, este necesar să vă amintiți să predați noului utilizator și manualul cu instrucțiunile pentru utilizare.

INDEX

OTITE ȘI ÎNDRUMĂRI PENTRU UTILIZATOR

- Date tehnice

143-144

143

ESCRIEREA MAŞINII

- Accesorii opționale

145

145

STALAREA MAŞINII

• Instalarea 145

• Punerea la nivel a uscătorului 145

• Racordarea la instalația electrică 146

• Reglarea evacuării apei de condens înspre exterior 146

• Modificarea sensului de deschidere a uşii 147

TILIZAREA MAŞINII

• Precauții pentru țesături 147

• Recomandări înainte de uscare

• Descrierea panoului de control 148

• Tabelul cu programe 149

• Cum se usucă 149

TRETINEREA

• Luminarea interioară

• Evacuarea rezervorului apei de condens 1150

• Curățarea și întreținerea 150-151

- Detectarea defectiunilor 151

• Rezolvarea problemelor 151

NOTIȚE ȘI ÎNDRUMĂRI PENTRU UTILIZATOR

DATE TEHNICE

Dimensiuni:	Lărgimea cm.:	59.5
	Înălțimea cm.:	85.0
	Adâncimea cm.:	60.4
Capacitate maximă		5,0 kg. uscate
Putere Nominală		A se vedea plăcuța cu date caracteristice
Tensiunea de alimentare		A se vedea plăcuța cu date caracteristice

MODELUL:

NUMĂRUL DE FABRICATIE:

DATA DE CUMPĂRARE:

144

NOTIȚE ȘI ÎNDRUMĂRI PENTRU UTILIZATOR

Acest aparat trebuie să fie utilizat ca uscător pentru uz casnic orice altă utilizare trebuie să fie considerată improprie și deci periculoasă.

Păstrați acest manual pentru utilizare întotdeauna lângă uscător astfel încât să-l puteți citi rapid dacă este necesar.

Orice modificare sau încercare de a forța aparatul poate fii periculoasă pentru utilizator și poate deteriora produsul.

La livrarea aparatului electrocasnic, verificați să nu se fii deteriorat din cauza transportului. Dacă rezultă că a fost deteriorat, adresați-vă imediat vânzătorului.

▼ Nu acoperiți uscătorul cu rufe sau cu altceva.

La așezarea aparatului controlați cablul de alimentare astfel încât să nu rezulte îndoit, comprimat și să fie accesibil, pentru eventuale intervenții.

Închideți mereu ușa după utilizarea aparatului electrocasnic.

În așa fel încât să evitați rezemarea copiilor de ușă și răsturnarea uscătorului.

Este interzisă utilizarea maşinii de către copii, dacă nu sunt supravegheati.

▼ Nu uscați rufe murdare în uscător.

Nu uscați niciodată rufe care au fost murdărite cu substanțe ca uleiul de gătit, petrol, acetonă, alcool, benzină, cherosen, prod. de scos pete, terebentină, ceară.

Îndepărtați aceste substanțe cu o spălare la cald și o doză în plus de detergent înainte de a fii încărcate în uscător.

Nu uscați articole din cauciuc buretos, cauciuc celular, impermeabile, țesături hidrofuge, covoare de cauciuc, articole și haine sau perne preformate din bucăți de cauciuc buretos întrucât se pot topi și pot deteriora alte articole de îmbrăcăminte sau chiar aparatul electrocasnic.

Emolientul pentru țesături sau produsele asemănătoare, trebuie să fie folosite respectând instrucțiunile pentru utilizare introduse în ambalaj

Dacă vindeți sau faceți cadou aparatul electrocasnic, amintiți-vă să predați și prezentul manual care va permite proprietarului succesiv să utilizeze uscătorul în mod corect și sigur.

Nu puteți încerca să reparați singuri defectiunile aparatului întrucât reparațiile efectuate de către persoane negalificate pot provoca pagube serioase și exclud dreptul la reparațiile din garanție.

Reparațiile aparatului pot fii efectuate doar de către personalul autorizat de la centrele de asistență. Pentru reparații trebuie să fie utilizate doar piese de schimb originale.

▼ Centrifugati sau stoarceți bine rufele înainte de a le introduce în uscător. Rufele centrifugate bine se vor

usca mai repede

Curățați bine filtrul de fiecare dată când se utilizează uscătorul, astfel încât să se garanteze o circulație a aerului perfectă.

Nu scoateți si nici nu introduceți ștecherul în priza de curent cu mâinile ude.

▼ Mașina trebuie să fie branșată la o priză de curent electric prevăzută cu împământare în conformitate cu normele de siguranță.

Este interzisă conectarea maşinii la priza electrică cu utilizarea prelungitoarelor sau a şecherelor multiple.

▼ Nu lăsați aparatul expus agenților atmosferici.

Când efectuați revizia sau curățarea amintiți-vă să deconectați aparatul de la priza de curent electric.

În cazul în care doriți să deconectați mașina de la priza de curent, nu trageți de cablul electric, ci ștecherul.

Acest aparat este marcat în conformitate cu Directiva Europeana 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Prin colaborarea utilizatorului la eliminarea acestui produs în mod corect, se contribuie la prevenirea eventualelor consecințe negative pentru mediul înconjurător si pentru sănătate.

Simbolul

de pe produs sau de pe

documentele cu care este prevăzut indică faptul că acest produs nu trebuie să fie tratat ca deșeu casnic ci trebuie să fie predat unui centru de recoltare adecvat pentru reciclarea aparaturii electrice si electronice.

Aruncați-l urmând normele locale pentru eliminarea deseurilor.

Pentru alte informații despre tratamentul, recuperarea si reciclarea acestui produs, contactați respectivul oficiu local, centrul de recoltare a deșeurilor casnice sau magazinul de unde ați cumpărat produsul.

ATENTIE! Suprafețele unde apare acest simbol se pot încălzi în timpul funcționării.

FIRMA PRODUCĂTOARE REFUZĂ ORICE RESPONSABILITATE PENTRU EVENTUALELE ACCIDENTE PROVOCATE DE CĂTRE NERESPECTAREA ATĂT A NORMELOR DE SIGURANȚĂ CĂT ȘI A INSTRUCTIUNILOR PENTRU UTILIZARE

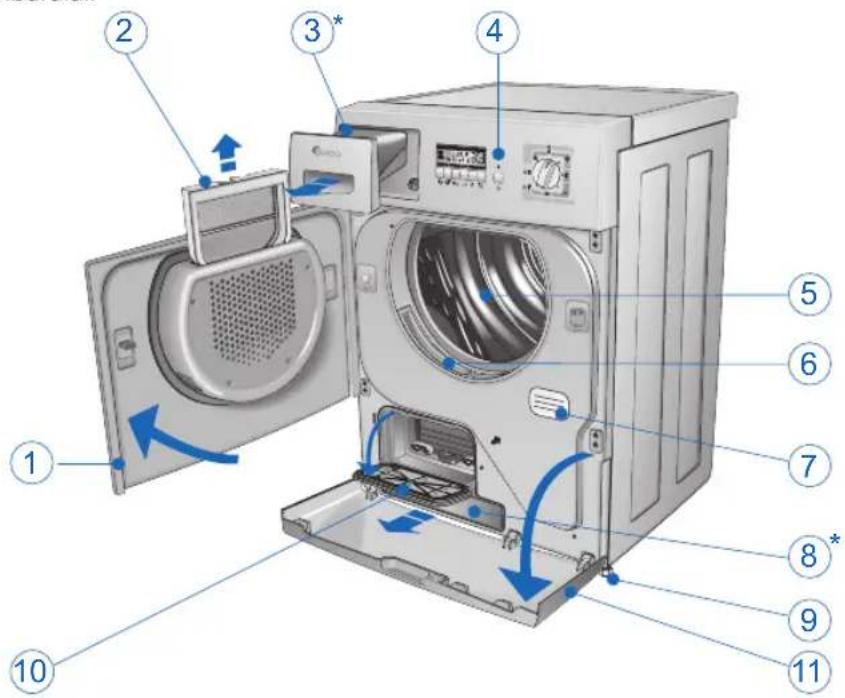

DESCRIEREA MAŞINII

1 Suport pentru tambur.
2 Filtru suport tambur.
3 Rezervorul apei de condens superior* (În cazul în care furtunul de evacuare a apei de condens nu este racordat direct la evacuare, condensul se recoltează în acest rezervor).

4 Panoul de control.

5 Tambur uscător.

6 Filtru gura tamburului.

7 Plăcuța indicatoare cu caracteristici tehnice.
8 Rezervor condens inferior*.
9 Picionușe reglabile.
10 Uşa condensatorului.
11 Uşa condensatorului.

* existent în funcție de model

Vânzătorul dvs. are disponibil un accesoriu pentru a completa instalarea in mod diferit și care vă va permite fixarea uscătorului vostru deasupra unei mașini de spălat cu deschiderea frontală pentru a putea economisi spațiu. Modelul de mașină care vă va permite să realizați acest montaj vă va fii indicat de către instalatorul vostru.

INSTALAREA MAŞINII

INSTALAREA

Instalarea va trebui să fie efectuată de către personal calificat profesional, în funcție de instrucțiunile constructorului, întrucât o instalare greșită poate cauza pagube persoanelor și lucrurilor.
Nu tineți uscătorul în încăperi unde poate îngheța. Înghetul poate compromite parte electronică.
Asezați uscătorul într-o încăpere prevăzută cu ventilare.
Nu acoperiți gaura de ventilare de pe partea posterioară (fig. 2) și nu așezați mașina pe o mochetă deasă.
Curățați interiorul tamburului de uscare cu o cârpă umedă pentru a îndepărța praful ce se poate depozita.

PUNEREA LA NIVEL A USCĂTORULUI

Piciorușe reglabile. Puneti uscătorul în poziție verticală astfel încât să se sprijine bine pe toate cele patru piciorușe. Puneti la nivel mașina reglând piciorușele așa cum este descris mai jos

▼ Ridicati uşor maşina
▼ Reglați piciorușele la înălțimea adecvată (fig. 3).
▼ Lăsați în jos mașina

N.B: O maşină care n-a fost bine pusă la nivel poate deteriora rulmenții și se poate uza prematur. Acest uscător nu are nevoie de fixarea la pământ.

Controlați ca tensiunea electrică indicată în datele tehnice de pe plăcuța situată pe spatele aparatului, să corespundă cu cea de la rețeaua electrică.
Siguranța, cablurile electrice și priza de la rețea trebuie să aibă astfel de parametrii încât să permită suportarea sarcinii maxime indicată pe aceeași plăcuță.
În urma instalării, accesul la alimentarea de la rețea trebuie să fie garantat de către un întrerupător omnipolar.

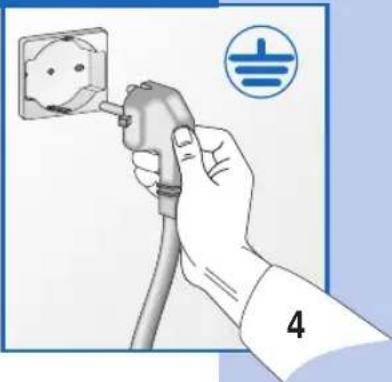

Priza de curent la care va fii conectată mașina trebuie să fie prevăzută cu împământare. În caz contrar, producătorul refuză orice responsabilitate pentru eventualele accidente (fig. 4).
Dacă cumva cablul de alimentare s-a deteriorat în vreun fel, contactați centrul de asistentă tehnică specializat.
Este interzisă conectarea uscătorului la rețea cu ajutorul elementelor indirecte ca prelungitoarele sau prizele multiple.
Asezați aparatul astfel încât cablul de alimentare să fie ușor accesibil, în așa fel încât să poată fii deconectat în caz de necesitate.

Important: La terminarea ciclului de uscare, deconectați uscătorul de la rețea pentru a evita ca vreun copil să o poată pună eventual în funcțiune.

Este posibilă recoltarea apei de condens în rezervor (fig. 10), dar este și posibilă racordarea furtunului direct la evacuare.

În acest caz apa se elimină cu ajutorul pompei.

În cazul în care vreți să racordați furtunul de apă de condens direct la evacuare, procedați după cum urmează:

Înainte de a începe orice operație, scoateți ștecherul din priza de curent.

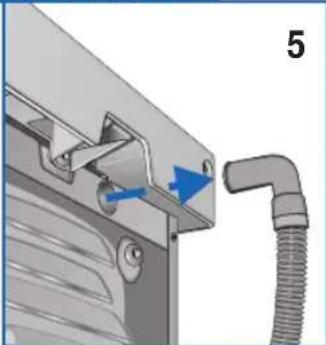

Trageți furtunul situat în partea posterioară a mașinii pentru a-l scoate din locaș (fig. 5/6) și introduceti-l la evacuare.

Apăsați ușa în dreapta (fig. 7) (ușa se deschide). Dacă ușa a fost inversată apăsați în stânga.

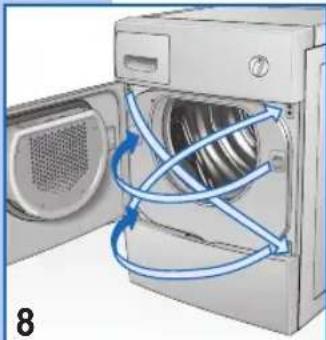

Este posibilă modificarea sensului de rotație a ușii tamburului în funcție de propriile necesități (fig. 8).

N.B. Această operație trebuie să fie realizată doar de către personal specializat. Contactați Serviciul de Asistență:

UTILIZAREA MAŞINII

PRECAUTII PENTRU TESĂTURI

În caz de dubii referitor la tipul de țesătură, controlați eticheta de pe articol.

Aproape toate rufele care pot fii uscate sunt indicate în mod specific că sunt adecvate uscării în mașină.

Pentru a evita electricitatea statică la rufe, în timpul ciclului de clătire al mașinii de spălat, folosiți un emolient.

Scoateți imediat din tambur rufele sintetice pentru a evita mototolirea.

RECOMANDĂRI ÎNAINTE DE USCARE

ÎMPĂRTIREA RUFELOR

Înainte de a usca rufele, acestea trebuie centrifugate la numărul de rotații adecvat tipului de rufe. Centrifugând cu numărul de rotații maxim permis, se economisește până la 35% din timpul de energie consumată. Cu cât e mai mare viteza de centrifugare, cu atât e e mai eficace uscarea obținută. Utilizarea emolientului la spălare permite obținerea unei uscări mai eficace și economisirea timpului. Înainte de a usca rufele în aparatul electrocasnic, controlați dacă sunt adecvate uscării mecanice. Controlați deci simbolurile redate pe etichetele de spălare.

Dacă pe etichetă nu există simbolul de uscare, respectați următoarele reguli:

Rufele albe/colorate și rufele care se mototolesc se usucă la temperatură normală cu programul de uscare ales special.

▼ Uscați rufele delicate, de exemplu din acrilic, mereu la temperaturi mici.

Sfaturi generale:

Jerseul se strânge nu descori nu numai cu spălarea dar și cu uscarea.

In pur.

▼ Uscați doar dacă este indicat de către fabricant pe eticheta pentru spălare.

Dacă nu, țesătura poate deveni aspră.

Nu uscați rufele cu culori închise împreună cu rufele cu culori deschise, pentru a evita decolorarea.

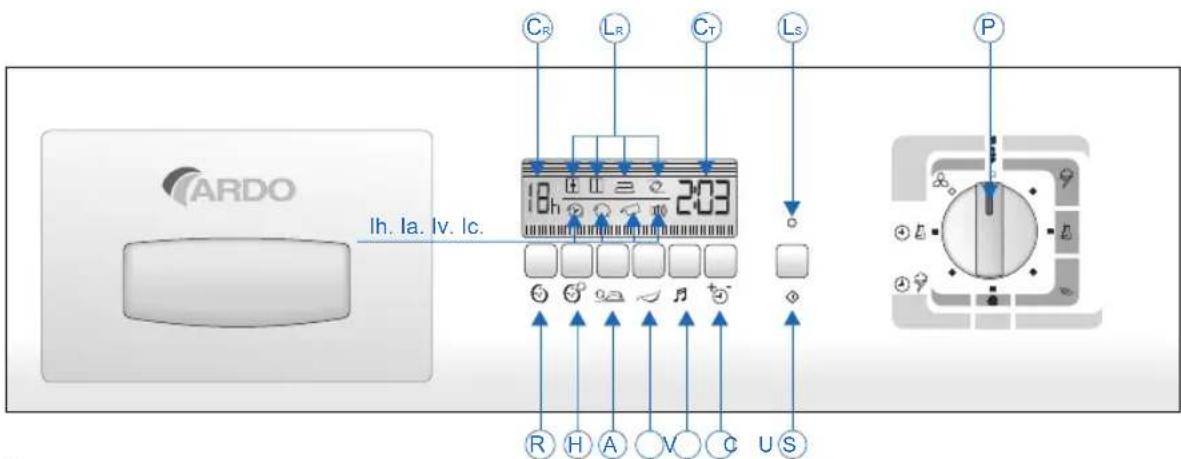

DESCRIEREA PANOULUI DE CONTROL

CR LR CT LS P IH. IA. IV. Ic. 18h 2:03 R H A V C U S

9

P. Butonul programator se utilizează la selecționarea programelor dorite în funcție de tipul de materiale și de necesitățile proprii, poziția "STOP", înafară de a stinge afișajul are și funcția de a restabili mașina.Dacă pentru orice motiv se dorește schimbarea programului sau adăugarea altor rufe, este îndeajuns să poziționați butonul programatorului pe "STOP", și deci să selecționați noul program și să apăsați pe butonul "START".

NB: Atenție!! Se recomandă utilizarea acestei funcții doar dacă este strict necesar și doar dacă programul ce trebuie restabilit nu a început de mai mult de 3 minute.

N.B. La unele dintre modele cu programul Delay (întârziere) reglat, sau la terminarea ciclului, retro iluminarea afișajului după câteva minute se stinge. Este îndeajuns să apăsați pe oricare tastă pentru ca acesta să se reaprindă.

S. Butonul Start apăsând pe acest buton uscătorul începe ciclul de uscare reglat.

L s. LED-ul Start stins indică poziția de "STOP"; Aprins fix indică programul în curs; Licărește rapid indică programul reglat ce trebuie sa pornească; Licărește încet indică terminarea programului.

U. Tasta de selecționare a uscării este necesară pentru selecționarea gradului dorit de umezeală la programele cu control electronic, și durata la programele manuale. Nu toate opțiunile sunt posibile la toate programele.(a se vedea: "TABELUL CU PROGRAME")

LR. Icoanele programului de uscare cu control electronic sunt 4, cea selecționată licărește între timp ce celelalte 3 rămân fixe. O dată ce a început ciclul rămâne aprinsă doar cea reglată.

CT. Contor uscare vizualizează perioada reglată cu etape de 20 de minute până la un maxim de 2 ore și 40 de minute pentru programul de bumbac și 2 ore pentru sintetice.

C Tasta de excludere a semnalizatorului acustic exclude funcția semnalizatorului acustic care de altfel este mereu activă, alegerea rămâne memorizată și în caz

de stingere.

Semnalele sunt:

1 bip lung (ciclu pornit)

4 bip-uri lungi (ciclul terminat)

4 bip-uri scurte (rotirea tamburului pentru funcția împotriva mototolirii)

V. Buton de restabilire a alarmei tăviței se folosește la reactivarea ciclului de uscare după golirea tăviței apei de condens (fig. 11)

Lv. Icoana alarmă tăvița plină când licărește indică faptul că tăvița este plină și este necesară golirea (ciclul se oprește); aprinsă fix, după ce ați reintrodus tăvița indică faptul că funcția se reactivează; stinsă indică faptul că siguranța a fost restabilită (ciclul pornește din nou).

A Butonul împotriva mototolirii activează funcția care la terminarea ciclului de uscare continua să învârtă rufele în interiorul uscătorului într-un sens si în celălalt timp de alte șaizeci de minute micșorând șifonarea. Fiecare rotație este semnalată de către semnalizatorul acustic cu scurte bip-uri.

H Butonul împotriva mototolirii cu întârzierea uscării se folosește pentru a învârti rufele în tambur pe timpul așteptării pentru micșora mototolirea.

lh. la. lc. Icoanele semnalizator acustic, împotriva mototolirii și pornire cu întârziere vizualizate pe afișaj indică faptul că funcția este activă.

R. Butonul de pornire cu întârziere permite întârzierea uscării până la maxim 16 ore. La fiecare apăsare pornirea va fii întârziată cu o oră. Apăsând pe tasta START întârzierea activată va fii indicată pe afişaj cu simbolul h cu intermitență, iar din acel moment mașina după ce au trecut numărul de ore reglat, va începe automat ciclul de uscare. În cazul întreruperii alimentării în timpul întârzierii, reglarea va fii anulată iar prin apăsarea pe START ciclul pornește imediat.

C.R. Contor pornire cu întârziere care vizualizează perioada reglată cu etape de o oră până la un maxim de 16 ore.

TABELUL CU PROGRAME

PROGRAME CU CONTROLUL ELECTRONIC AL UMEZELII
TESĂTURA	SUPERUSCAT	SUPERUSCAT	USCAT DE PUSÎN DULAP	UMED PENTRUCĂLCAT	FOARTEUMED
BUMBAC	5.0 kg.
SINTETICE	2.5 kg.
DELICATE	2.5 kg.
LÂNĂ	1.5 kg.
PROGRAME TEMPORIZATE
BUMBAC	5.0 kg.	120-100 min.	100-80 min. 80	-60 min. 60-40	min.
SINTETICE	2.5 kg.	80-60 min. 60	-40 min. 40-20	min. 40-20 min.
RĂCIRE	20 min.

PROGRAME TEMPORIZATE

1) Introduceți rufele în tambur și închideți hubloul.
2) Cu mâinile uscate introduceți ștecherul uscătorului în rețeaua de curent.
3) Reglați butonul programatorului pe Stop pentru a restabili eventualele programe precedente, apoi rotiți-l pe programul cel mai adecvat pentru tipul de material.
4) Cu ajutorul butonului selector de uscare selecționați gradul de umezeală dorit (a se vedea Tabelul de Programe).
5) Selecționați opțiunile dorite cu butoanele adecvate.

6) Apăsați pe butonul START ..... pentru începerea uscării.
7) O dată ce s-a terminat uscarea semnalată prin aprinderea led-ului start și de către înscrisul END pe afișaj readuceți selectorul pe poziția de STOP.
8) Deschideți hubloul tamburului și scoateți rufele.
9) Închideti hubloul la loc.
10) Cu mâinile uscate scoateți ștecherul uscătorului din rețeaua de curent.

ÎNTRETINEREA

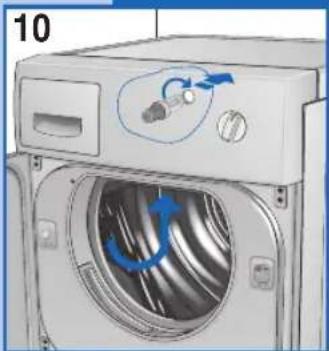

LUMINAREA INTERNĂ (DISPONIBILĂ ÎN FUNCTIE DE MODEL)

Luminarea este în interior.

Pentru înlocuirea unui bec, procedați după cum urmează:

Scoateți stecherul din priza de curent sau stingeți întrerupătorul general;
▼ Scoateți calota becului;
▼ Scoateți becul; 10);
▼ Atentie! nu utilizati becuri mai mari de 15 W.!
▼ Montați la loc calota becului.

EVACUAREA REZERVORULUI APEI DE CONDENS

Dacă nu a fost racordată direct la evacuare, apa de condens se recoltează în rezervor (fig. 11). Rezervorul trebuie să fie golit după fiecare ciclu de uscare.

Pentru golirea rezervorului procedați după cum urmează:

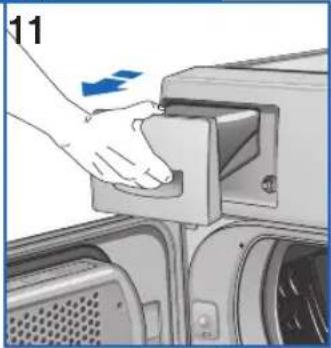

▼ Scoateți rezervorul din uscător (fig. 11);

Goliți rezervorul; deschizătura de evacuare se află pe latura superioară dreapta (fig. 12);
▼ După ce I-ați golit puneți-I la loc până în fund;
Când uitați să goliți rezervorul sau când se umple pe timpul uscării, led-ul de alarmă a tăviței de apă de condens se aprinde iar uscătorul se va opri. Mai departe procedați așa cum este descris mai sus.
Pentru a continua programul întrerupt, apăsați pe butonul (V) de restabilire a alarmei tăviței (fig. 9).

CURĂȚAREA ȘI ÎNTRETINEREA

Întrerupeți tensiunea de la aparat înainte de a începe curățarea. Este important să curățați aparatul după fiecare spălare, pentru a economisi timpul de uscare si deci, energia.

1. Filtru pentru scame la uşă (fig. 13).
2. Filtrul pentru scame la deschiderea pentru încărcare (fig. 14).
3. Condensatorul (fig. 15).

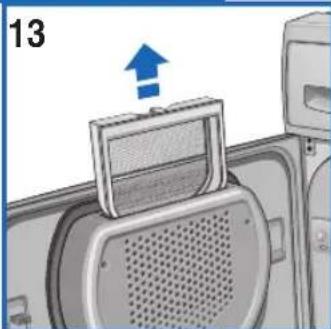

   ▼ Scoateți filtrul trăgându-l în sus și curățați-l (fig. 13).

În plus este posibilă scoaterea celor două filtre pentru scame de la deschiderea pentru încărcare și curățarea acestora (fig. 14).

NB: Prezența fibrelor în filtru nu depinde de uscare. Scamele provin de la fibrele țesăturilor rupte sau destrămate în timpul spălării și în special din cauza uzurii articolelor de îmbrăcăminte.

Curățarea este mai simplă dacă lăsați sub jet de apă caldă.

Se recomandă curățarea condensatorului de două sau trei ori pe an (fig. 15/18).
▼ Deschideti ușa rotiți pârghia în poziție verticală și scoateți capacul (fig. 15).

CURĂȚAREA ȘI ÎNTRETINEREA

Rotiți cele 3 pârghii în poziție verticală și scoateți condensatorul (fig. 16).

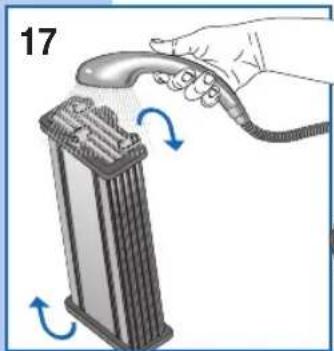

Spălați condensatorul anterior și posterior și pe laturi îndreptând jetul de apă așa cum este indicat (fig.17/18).

Pentru obținerea unei scurgeri perfecte a condensatorului, rezemați-l pe o parte deasupra unui prosop.

Când este bine uscat, montați condensatorul efectuând din nou operațiile în ordine inversă.

DETECTAREA DEFECTIUNILOR

Toate aparaturile electrice sunt predispuse defectiunilor.

Reamintiți-vă că în aceste cazuri trebuie chemat un tehnician calificat. Oricum și voi înșivă puteți rezolva multe dintre problemele care se verifică.

Important: În caz de proastă funcționare, reamintiți-vă să deconectați imediat mașina de la rețeaua de alimentare.

Înainte de a chema Centrul nostru de Asistență, verificați punctele indicate mai jos.

REZOLVAREA PROBLEMELOR

Dacă mașina nu pornește

- Controlati:

1) Verificați dacă ați efectuat racordarea la alimentarea de la rețea.

2) Verificați ca priza să fie eficientă:

Dacă mașina nu pornește

- Controlati ca:

1) Uşa să fie închisă în mod corect.
2) Să fie apăsat butonul start.

Rufele nu se usucă

2a) A sărit fuzibilul? (Controlul este ușor, Controlați

este suficient să racordati o altă aparatură ca de ex. o veioză).

1) Este posibil ca gaura de evacuare să fie astupată.

2b) Au fost efectuate toate instructiunile din 2) manualul de instructiuni?

Este posibil ca filtrul să fie blocat. (Reamintiți- vă că atunci când se deschide hubloul, părțile interne ale uscătorului și rufele pot fii foarte calde).

Dacă după efectuarea funcțiilor descrise, aparatul continuă să nu funcționeze corect semnalăți defecțiunea centrului cel mai apropiat de asistență tehnică autorizat. Vă rugăm frumos să comunicați modelul, numărul de fabricație și tipul de defecțiune. Aceste informații permit operatorului și asistenței tehnice să-și procure piesele de schimb necesare și, deci, să garanteze o rapidă și eficace executare a reparației.
