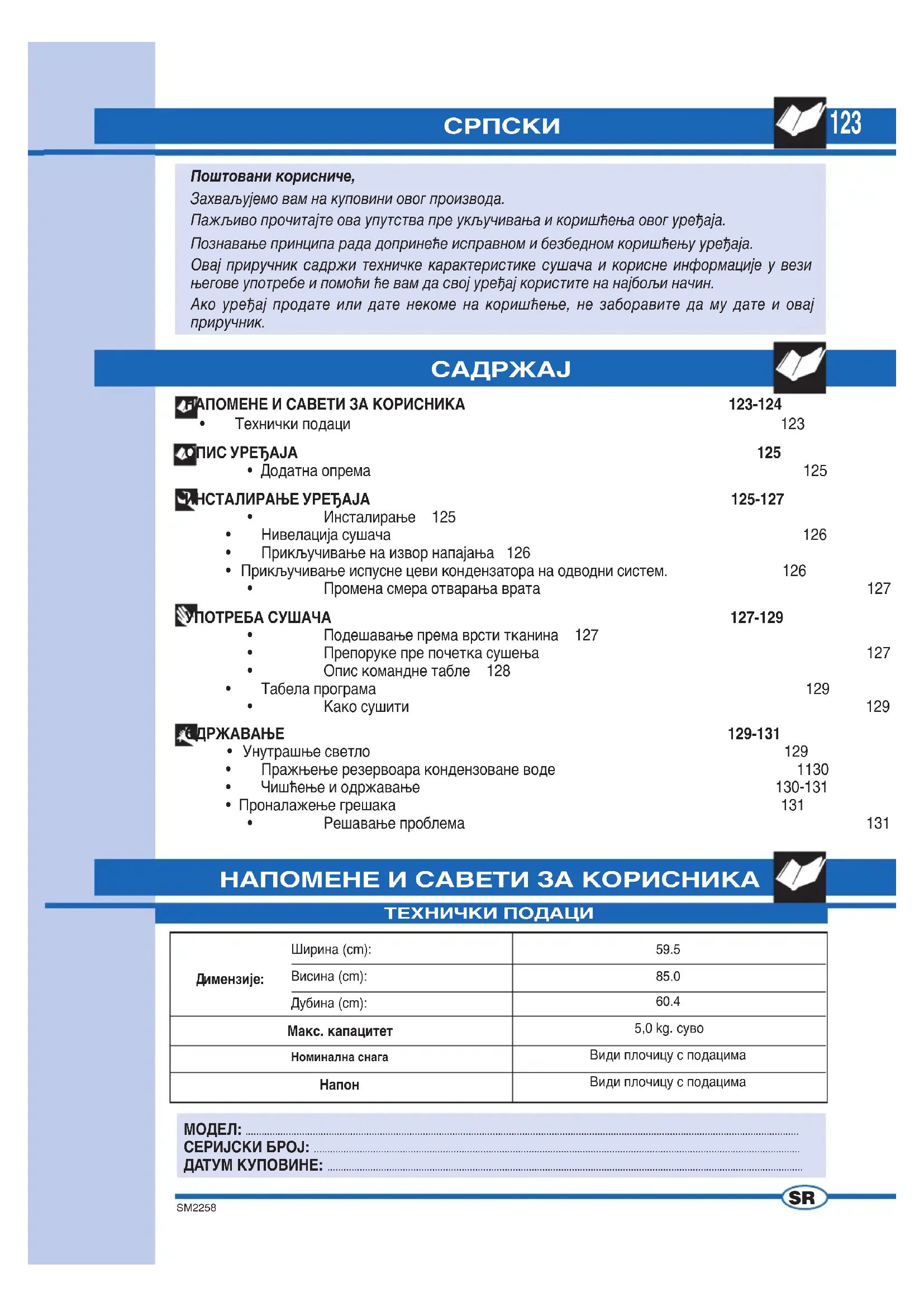

KORISNIČKI PRIRUČNIK CDR05L Ardo

Поштовани корисниче,

Захваљујемо вам на куповини овог производа.

Пажљиво прочитајте ова упутства пре укључивања и коришћења овог уређаја.

Познавање принципа рада допринеће исправном и безбедном коришћењу уређаја.

Овај приручник садржи техничке характеристике сушача и корисне информације у вези његове употребе и помоћи ће вам да свој уређај користите на најбољи начин.

Ако уређај продате или дате некоме на коришћење, не заборавите да му дате и овај приручник.

САДРЖАЈ

• Прикључивање на извор напајања 126

- Приклъучивање испусне цеви кондензатора на одводни систем. 126

• Промена смера отварања врата

127

УПОТРЕБА СУШАЧА

• Подешавање према врсти тканина 127

-129

• Препоруке пре почетка сушења

[Non-Text]

• Табела програма 129

- Како сушити

129

СДРЖАВАНЬЕ

• Унутрашње светло 129
  • Пражњење резервоара кондензоване воде 1130
  • Чишћење и одржавање 130-131
• Проналажење грешака 131
• Решавање проблема

131

Димензије:	Ширина (см):	59.5
	Висина (см):	85.0
	Дубина (см):	60.4
	Макс. капацитет	5,0 kg. суво
	Номинална снага	Види плочицу с подацима
	Напон	Види плочицу с подацима

МОДЕЛ:

СЕРИЈСКИ БРОЈ:

ДАТУМ КУПОВИНЕ:

Ovaј уређај је намењен употреби као кућни сушач. Свака друга примена се сматра неодговарајућом и стога опасном.

▼ Увек држите приручник близу уређаја да бисте га по потреби могли брзо прегледати.

▼ Модификације или покушаји измене уређаја могу бити опасни по корисника и могу оштетити производ.

Проверите приликом испоруке уређаја да није оштећен током транспорта. Ако откријете било какво оштећење то одмах пријавите продавцу.

▼ Не прекривајте сушач рубљем и другим предметима.

При постављању уређаја проверите да кабл за напајање можда није преломљен или нагљечен, као и да ли је лако доступан.

▼ Увек затворите врата сушача након његове употребе.

Тиме ћете спречити децу да се наслањају на врата и евентуално преврну уређај.

Уређај не смеју користити деца ако нису под надзором.

▼ Не користите сушач за сушење прљаве одеће.

Никада не сушите одећу запрљану супстанцама као што су уље за кување, петролеј, ацетон, алкохол, бензин, керозин, разређивач, терпентин и восак.

▼ Ове супстанце уклоните са одеће перући је топлом водом и детерцентом пре него што је ставите у сушач.

He сушите предмете као што су гума, латекс, кишни мантили, водоотпорне тканине, гумене простирке, калуповане предмете, одећу или јастуке са умецима од гуме, јер се могу истопити и оштетити друго рубље или сам уређај.

Омекшивачи и слични производи се морају користити у складу са упутствима произвођача.

Aко уређај продате или дате некоме на коришћење, не заборавите да му дате и овај приручник. То ће допринети да нови корисник исправно и безбедно користи сушач.

He покушавајте сами да оправите било коју грешку уређаја, јер оправке које не обавља професионално лице могу изазвати тешка оштећења и поништити права на оправке под гаранцијом.

▼ Оправку уређаја сме да врши искључиво особље овлашћено од стране центра за подршку корисницима. Приликом свих оправки морају се користити само оригинални резервни

делови.

Центрифугирајте или ручно исцедите рубље пре него што га ставите у сушач. Центрифугирано рубље ће се брже осушити.

Dobro очистите филтер након сваког сушења да бисте одржали савршену циркулацију ваздуха.

▼ Никад не стављајте и не вадите утикач из струјне утичнице влажним рукама.

Сушач мора бити прикључен у струјну утичницу са уземљењем која је у складу са важећим безбедносним стандардима.

За прикључивање уређаја у струјну утичницу не користите продужне гајтане и разделнике.

▼ Не излажите уређај атмосферским падавинама.

▶ При сервисирању или чишћењу уређаја морате га искључити из струјне утичнице.

▼ Не искључујте уређај из струје повлачењем кабла за напајање. Вуците само утикач.

Овај уређај је означен као усклађен са европейском Директивом 2002/96/ЕС, „Отпадна електрична и електронска опрема”. Производ уклоните на прописани начин. Корисник се обавезује да ће доприносити спречавању негативних последица по здравље и животну средину.

Символ

причвршћен на производ

или пратећа документа означава да се овај производ не сме сматрати нормалним кућним отпадом, већ се мора испоручити овлашћеном центру за рециклажу електричне и електронске опреме.

При уклањању уређаја држите се локалних прописа о уклањању отпада.

За додатне информације о уклањању и рециклажи овог производа обратите се надлежним органима, локалној служби за одношење кућног отпада или продавцу од кога сте купили уређај.

Упозорење!!! Површине на којима се налази овај символ могу бити веома врели током нормалног рада.

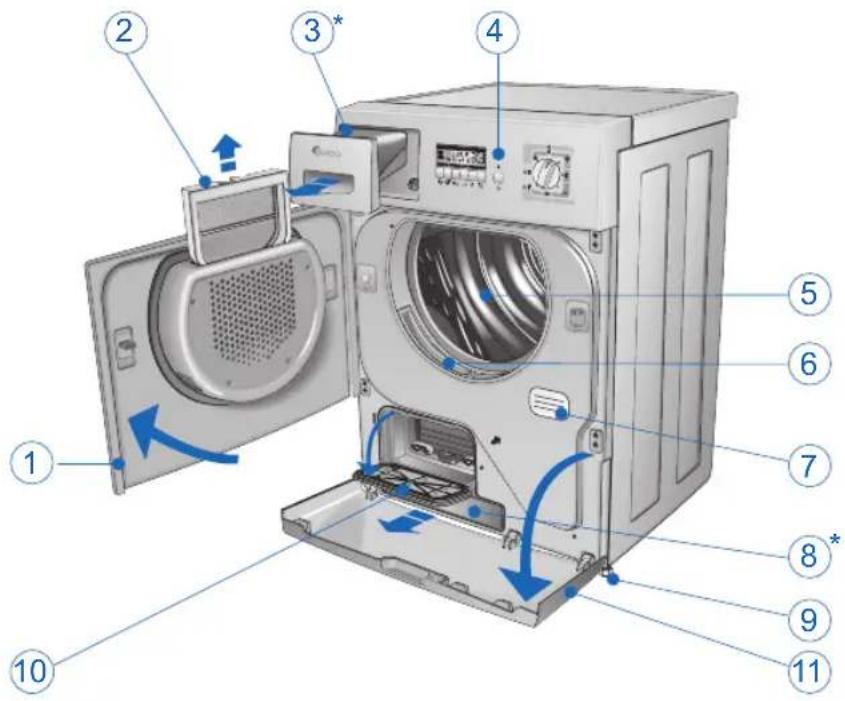

1 Врата бубња.
2 Филтер у вратима бубња.
3 Горњи резервоар кондензоване воде.* (Кондензована вода се сакупља у овом резервоару када црево за одвод кондензата није прикључено директно на одводни систем.)

4 Командна табла.

5 Бубань сушача.

6 Филтер у отвору бубња.
7 Идентификациона плочица.
8 Доњи резервоар кондензоване воде.*
9 Подесиве ножице.
10 Врата кондензатора.
11 Доња врата.

* зависно од модела

Продавац вам може набавити додатну опрему која омогућава монтирање сушача на горњу површину веш-машине која се пуни спреда, чиме ћете уштедети на простору. Монтер ће вас обавестити о моделу уређаја за који је ова опција доступна.

ИНСТАЛИРАЊЕ УРЕЂАЈА

ИНСТАЛИРАЊЕ

▼ Инсталирање мора обавити квалификовано особље у складу са упутствима произвођача. Неправилна инсталација може довести до оштећивања и/или повређивања.
He постављајте сушач у просторијама у којима може доћи до смрзавања. Температуре мржњења могу оштетити електронику.
Ставите сушач у добро проветравану просторију.

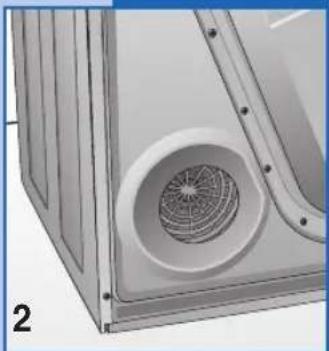

He покривајте вентилациони отвор на задњој страни уређаја (сл. 2) и не стављајте уређај на дебео тепих.
▼ Очистите унутрашньост бубња сушача влажном крпом да бисте уклонили евентуалне наслаге прашине.

Нивелација сушача

Подесиве ножице. Поставите сушач усправно тако да чврсто лежи на све четири ножице. Нивелишите сушач подешавањем ножица на следећи начин:

▼ Мало подигните сушач.
▼ Подесите ножице на одговарајућу висину (сл. 3).
▼ Спустите сушач.

Напомена: Код лоше нивелисаног уређаја лежајеви се могу оштетити и прерано истрошити. Овај сушач не мора да се причвршћава за под.

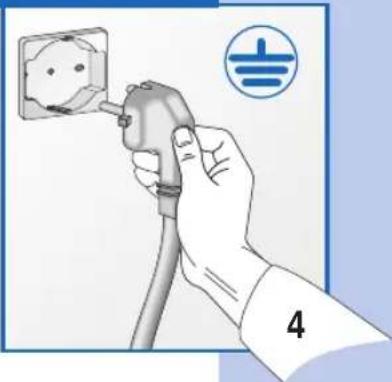

Прикључивање на извор напајања

Уверите се да напон назначен на идентификационој плочици са задње стране уређаја одговара напону извора напајања.
Сви осигурачи, струјни каблови и утичнице морају имати такве спецификације да могу да издрже максимально оптерећење назначено на идентификационој плочици.
Након инсталирања, уређај се мора укључити у струју путем једноположајног прекидача.
Извор напајања на које се уређај приклъучује мора имати систем за уземљење. Ако то није случај, произвођач се неће сматрати одговорним за било какве евентуалне инциденте (сл. 4).
Ako се кабл за напајање оштети на било који начин, обратите се одговарајућем специјализованом центру за подршку корисницима.
Сушач се не сме приклучивати на извор напајања индиректним методама као што су продужни гајтани или разделници.
Уређај наместите тако да кабл за напајање буде лако доступан ради искључивања када се за то укаже потреба.

Важно: По завршетку циклуса сушења откачите уређај из извора напајања да бисте спречили да деца укључују сушач.

Приклъучивање испусне цеви кондензатора на одводни систем.

Кондензована вода се може сакупљати у резервоару (сл. 10) или се може приклъучити црево директно на одводни систем.

У том случају сакупљена вода се испумпава.

Да бисте приклъучили испусно црево кондензатора на одводни систем, урадите следеће:

▼ Пре почетка било каквог рада искључите уређај из струје.

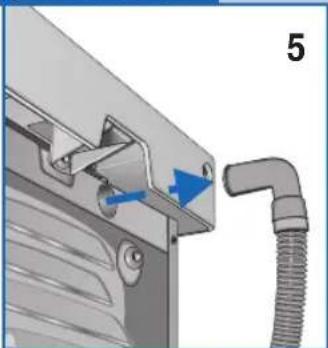

Извуците црево са задње стране уређаја (сл. 5/6) и увуците га у канализациону цев.

Отварање врата и промена смера отварања врата

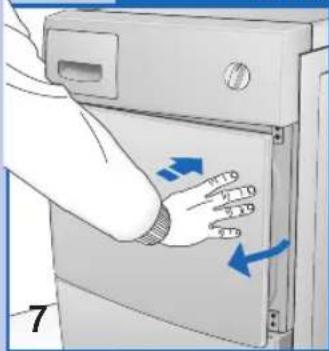

Притисните десну страну врата (сл. 7) да бисте их отворили. Ако је смер отварања врата промењен, притисните леву страну.

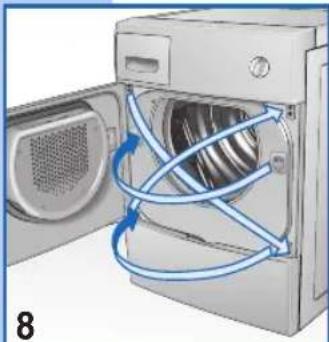

▼ Смер отварања врата се може подесити према потребама (сл. 8).

Напомена: Овај поступак сме да обави искључиво квалификовани техничар. Обратите се центру за подршку корисницима.

УПОТРЕБА СУШАЧА

Подешавање према врсти тканина

Ако нисте сигурни у погледу врсте тканине, погледајте етикету на том команду одеће.

Скоро сво рубље које се може сушити машински има ту ставку назначену на етикети.

Да бисте избегли стварање статичког електрицитета, у циклус испирања код веш-машине додајте омекшивач.

Одмах извадите синтетичко рубље из бубња да бисте спречили ньегово гужвање.

Препоруке пре почетка сушења

СОРТИРАЊЕ РУБЉА

Пре сушења рубља центрифугирајте га брзином препорученом за ту врсту рубља. Центрифугирање максимальном брзином ће уштедети до 35% енергије. Што је већа брзина центрифугирања, болљи је ефекат сушења. Коришћењем омекшивача у циклусу прања побољшаће се сушење и уштедети време. Пре сушења рубља у сушачу проверите да ли сва одећа сме да се суши машински. Водите рачуна о симболима за одржавање рубља на етикетама.

Ако на етикети нема символа за сушење, урадите следеће:

Belo и обојено рубље и негужвајуће рубље се могу сушити на нормалним температурама уз коришћење одговарајућег програма сушења.

▼ Осетљиво рубље, нпр. акрил, увек се мора сушити на ниској температури.

Општи савет:

Жерсе се често скупља, не само при прању него и при сушењу.

Чист лан.

▼ Само сува одећа са специфичним упутствима за сушење на етикети.

У супротном, тканина може да се стврдне.

Да би се спречило нежељено фарбање, никака не сушите тамно рубље заједно са светлим.

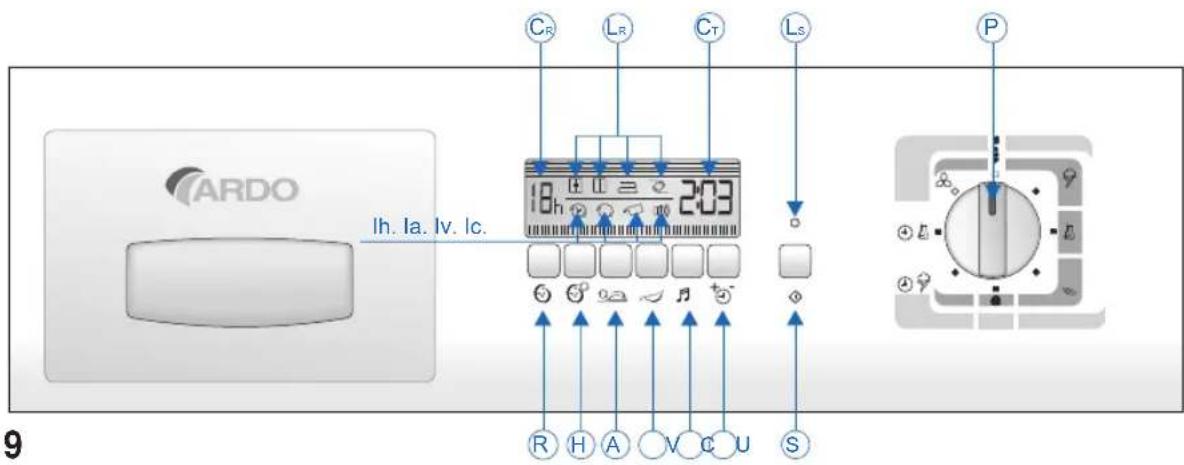

ОПИС КОМАНДНЕ ТАБЛЕ

CR LR CT LS P lh. la. lv. lc. 18h 2:03 R H A V C U S 9

P. Дугме програматора. Користи се за избор жељених програма у складу са врстом тканине и њеним потребама сушења. Поред тога што искључује дисплеј, дугме „STOP” такође ресетује уређај.

Ако из било ког разлога желите да промените програм или додате још рубља током циклуса сушења, једноставно окрените дугме програматора у положај „STOP”. Затим вратите дугме на жељени програм и притисните дугме „START”.

Напомена: Упозорење!! Ову функцију користите само ако је баш неопходна, а чак и тада само ако програм који прекидате ради већ најмање 3 минута.

Напомена: Код неких модела који имају функцију одлагања, када је та функција омогућена или циклус рада при крају, позадинско осветљење дисплеја ће се искључити након неколико минута.

Притисак на било који тастер ће поново укључити осветљење дисплеја.

S. Дугме за укључивање. Притисните ово дугме да започнете програмирани циклус сушења.

Ls. Индикатор укључености. Лампица је искључена када је дугме у положају „STOP”. Стално светли када је програм у току. Брзо трепће када је подешени програм спреман за покретање. Споро трепће по завршетку програма сушења.

U. Дугме за избор начина сушења. Користи се за избор степена влажности код електронски регулисаних програма и за избор времена код ручних програма.

Нису све опције доступне код свих програма. (в. „Табела програма”)

LR. Постоје 4 сличице за електронски регулисане програме сушења. Изабрана сличица ће трептати док преостале 3 светле све време.

Када започне циклус, само ће изабрана сличица остати да светли.

Ст. Тајмер сушача. Приказује подешено време у корацима од по 20 минута до максимальних 2 сата и 40 минута код програма за памук и 2 сата код програма за синтетику.

С. Дугме за утишавање пиштања. Онемогућује функцију

пиштања која би иначе била трајно укључена. Избор остаје меморисан чак и када се уређај искључи.

Пиштање се оглашава на следећи начин:

1 дуги звук (почетак циклуса)

4 дуга звука (крај циклуса)

4 кратка звука (бубањ се обрће код функције растресања)

V. Дугме за ресетовање аларма резервоара за воду. Користи се за поновни почетак циклуса након пражњења резервоара кондензоване воде (сл. 11).

Lv. Сличица аларма пуног резервоара. Трептање сличице означава да је резервоар пун и да се мора испразнити (зауставља се циклус сушења). Након враћања посуде сличица стално светли, чиме означава поновни почетак функције. Гашење сличице означава да је аларм ресетован (циклус поново започиње).

A. Дугме за растресање. Активира функцију која на крају циклуса сушења обрће бубањ и рубље најпре у једном смеру па затим у другом током наредних шездесет минута да би се смањило гужвање. Свако обртање се означава кратким пиштањем.

Н. Дугме за растресање при одложеном сушењу. Обрће рубље у бубњу приликом одложеног укључивања да би се смањило гужвање.

lh. la. lc. Сличице пиштања, растресања и одложеног укључивања које се појављују на дисплеју означавају да су те функције активне.

R. Дугме за одложено укључивање. Користи се за одлагање укључивања сушача до максимально 16 сати.

Сваким притиском на дугме укључивање се одлаже за један сат.

Када се притисне дугме „START“, слово „h“ трепће на дисплеју означавајући да је функција активирана. Машина ће сачекати да прође одређен број сати и затим аутоматски започети циклус сушења. Ако дође до нестанка струје када је активна функција одложеног укључивања, та функција ће бити поништена. Притиском на дугме „START“ одмах ће започети циклус сушења.

Сг. Бројач одложеног укључивања. Приказује подешено време одлагања у корацима од по један сат до максимально 16 сати.

Табела програма

1) Ставите рубље у бубань и затворите врата.
2) Сувим рукама ставите утикач у струјну утичницу.
3) Окрените дугме програматора у положај „STOP” да бисте поништили раније подешене програме. Затим окрените дугме на најпогоднији програм за конкретну врсту рубља.
4) Користите дугме за избор начина сушења да изаберете жельени степен влажности (в. Табелу програма).
5) Изаберите потребне опције притискањем

одговарајућих дугмића.

6) Притисните дугме „START” да започнете циклус сушења.
7) Крај циклуса сушења биће означен трептањем индикатора укључености, пиштањем и приказивањем речи „END” на дисплеју. Тада вратите дугме програматора у положај „STOP”.
8) Отворите врата бубња и извадите рубље.
9) Поново затворите врата.
10) Сувим рукама извадите утикач из струјне утичнице.

ОДРЖАВАНЬЕ

Сушач поседује унутрашње светло.

Сијалицу замените на следећи начин:

Извуците утикач из струјне утичнице или искључите главни извор напајања;
▼ Скините поклопац лампе;
▼ Извадице сијалицу (сл. 10);
Упозорење: Не користите сијалице снаге веће од 15 W!
▼ Вратите поклопац лампе.

ПРАЖЊЕЊЕ РЕЗЕРВОАРА КОНДЕНЗОВАНЕ ВОДЕ

Ако црево за одвод кондензоване воде није директно приклучено на одводни систем, кондензат се сакупља у овом резервоару (сл. 11). Резервоар се мора испразнити након сваког циклуса сушења.

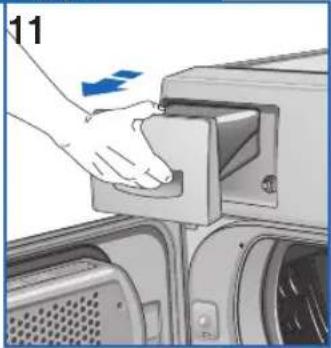

Да бисте испразнили резервоар, урадите следеће:

Испразните резервоар. Испусни отвор се налази горе десно (сл. 12).
Након пражњења вратите суд у кућиште пазећи да добро легне.
Ako се током циклуса сушења резервоар не испразни или се препуни, индикатор упозорења резервоара кондентоване воде ће трептати и сушач ће се зауставити. У том случају наставите како је горе описано.
Да бисте започели програм, притисните дугме за ресетовање аларма резервоара (V) (сл. 9).

ТПре чишћења искључите сушач из струје. Важно је чистити сушач након сваког циклуса сушења да би се скратило време сушења а тиме и уштедела енергија.

1. Филтер за прашину у вратима (сл. 13).
2. Филтер за прашину у отвору за убацивање рубља (сл. 14).
3. Кондензатор (сл. 15).

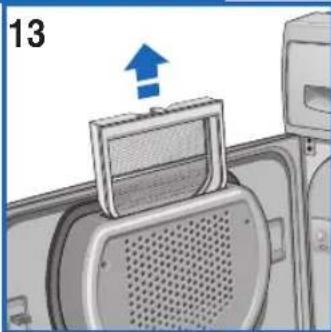

   ▼ Извадите филтер повлачењем нагоре и очистите га (сл. 13).

▶ Такође, могуће је извадити два филтера за прашину из отвора за врата и очистити их (сл. 14).

Напомена: Присуство прашине у филтеру није резултат поступка сушења.

Прашина настаје оштећивањем или парањем влакана током прања тканине, а пре свега услед хабања.

Филтери се могу очистити стављањем под млаз вруће воде.

▼ Кондензатор треба чистити двапут или трипут годишње (сл. 15/18).
Отворите врата, окрените ручицу у усправан положај и скините поклопац (сл. 15).

▼ Окрените 3 ручице у усправан положај и извадите кондензатор (сл. 16).

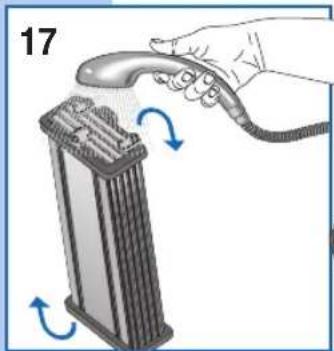

Оперите предњу, задњу и бочне стране кондензатора, усмеравајући млаз воде као на слици (сл. 17/18).

Да бисте добро осушили кондензатор ставите га бочно на пешкир.

▼ Када се кондензатор осуши, вратите га пратећи поступак обрнутим редоследом.

Проналажење грешака

Сваки електрични уређај се може у неком тренутку покварити.

Не заборавите да у таквом случају позовете квалификованог техничара. Међутим, многи проблеми се могу решити и без потребе за спољном интервенцијом.

Важно: Ако дође до неке грешке, одмах искључите уређај из струје.

Пре него што позовете центар за подршку корисницима проверите следеће ставке.

РЕШАВАЊЕ ПРОБЛЕМА

Ако се сушач не покреће

- Проверите следеће:

1) Уређај је прикључен у извор напајања.
2) Струјна утичница ради исправно:

2a) Осигурач није прегорео. (Проверите то укључивањем другог уређаја, нпр. стоне лампе).

26) Пратили сте сва упутства дата у приручнику.

Ако се сушач не покреће

- Проверите следеће:

1) Врата су добро затворена.
2) Притиснуто је дугме „START”.

Рубље се не суши

- Проверите следеће:

1) Отвор издувне цеви није зачепљен.
2) Филтер није зачепљен. (Не заборавите приликом отварања врата да унутрашњи делови сушача и рубље могу бити врели).

Ако након свих ових провера уређај и даље не ради, обавестите најближи центар за подршку корисницима. При контактирању сервисног центра реците им модел уређаја, серијски број и врсту грешке. Ови подаци ће помоћи оператеру сервисног центра да одреди који су резервни делови неопходни и тиме омогући брзу и ефикасну оправку.

Шановний споживачу,
