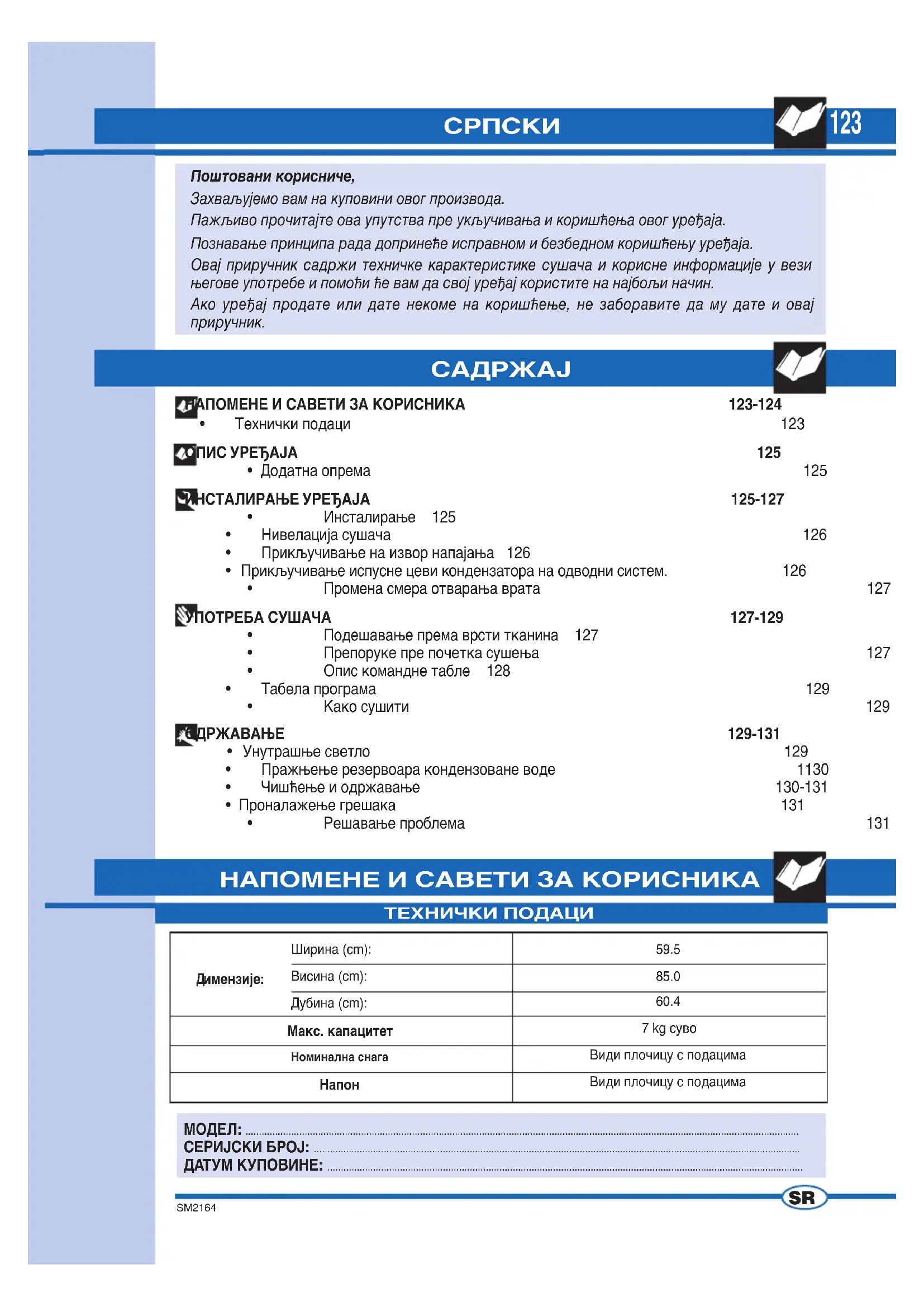

KORISNIČKI PRIRUČNIK CDR07SU Ardo

Поштовани корисниче, Захваљујемо вам на куповини овог производа. Пажљиво прочитајте ова упутства пре укључивања и коришћења овог уређаја. Познавање принципа рада допринеће исправном и безбедном коришћењу уређаја. Овај приручник садржи техничке карактеристике сушача и корисне информације у вези његове употребе и помоћи ће вам да свој уређај користите на најбољи начин. Ако уређај продате или дате некоме на коришћење, не заборавите да му дате и овај

• Технички подаци 123 ОПИС УРЕЂАЈА 125

• Прикључивање на извор напајања 126

• Прикључивање испусне цеви кондензатора на одводни систем. 126

• Промена смера отварања врата 127 УПОТРЕБА СУШАЧА 127-129

• Подешавање према врсти тканина 127

• Препоруке пре почетка сушења 127

• Унутрашње светло 129

• Пражњење резервоара кондензоване воде 1130

• Чишћење и одржавање 130-131

• Проналажење грешака 131

• Решавање проблема 131 НАПОМЕНЕ И САВЕТИ ЗА КОРИСНИКА Ширина (cm): Висина (cm): Дубина (cm):

Номинална снага 7 kg суво Види плочицу с подацима Види плочицу с подацима Макс. капацитет

ТЕХНИЧКИ ПОДАЦИ124 SM2164 НАПОМЕНЕ И САВЕТИ ЗА КОРИСНИКА ▼ Овај уређај је намењен употреби као кућни сушач. Свака друга примена се сматра неодговарајућом и стога опасном. ▼ Увек држите приручник близу уређаја да бисте га по потреби могли брзо прегледати. ▼ Модификације или покушаји измене уређаја могу бити опасни по корисника и могу оштетити

▼ Проверите приликом испоруке уређаја да није оштећен током транспорта. Ако откријете било какво оштећење то одмах пријавите

▼ Не прекривајте сушач рубљем и другим предметима. ▼ При постављању уређаја проверите да кабл за напајање можда није преломљен или нагњечен, као и да ли је лако доступан. ▼ Увек затворите врата сушача након његове

Тиме ћете спречити децу да се наслањају на врата и евентуално преврну уређај. ▼ Уређај не смеју користити деца ако нису под

▼ Никада не сушите одећу запрљану супстанцама као што су уље за кување, петролеј, ацетон, алкохол, бензин, керозин, разређивач, терпентин и восак. ▼ Ове супстанце уклоните са одеће перући је топлом водом и детерџентом пре него што је ставите у сушач. ▼ Не сушите предмете као што су гума, латекс, кишни мантили, водоотпорне тканине, гумене простирке, калуповане предмете, одећу или јастуке са умецима од гуме, јер се могу истопити и оштетити друго рубље или сам уређај. ▼ Омекшивачи и слични производи се морају користити у складу са упутствима произвођача. ▼ Ако уређај продате или дате некоме на коришћење, не заборавите да му дате и овај приручник. То ће допринети да нови корисник исправно и безбедно користи сушач. ▼ Не покушавајте сами да оправите било коју грешку уређаја, јер оправке које не обавља професионално лице могу изазвати тешка оштећења и поништити права на оправке под гаранцијом. ▼ Оправку уређаја сме да врши искључиво особље овлашћено од стране центра за подршку корисницима. Приликом свих оправки морају се користити само оригинални резервни

▼ Центрифугирајте или ручно исцедите рубље пре него што га ставите у сушач. Центрифугирано рубље ће се брже осушити. ▼ Добро очистите филтер након сваког сушења да бисте одржали савршену циркулацију

▼ Никад не стављајте и не вадите утикач из струјне утичнице влажним рукама. ▼ Сушач мора бити прикључен у струјну утичницу са уземљењем која је у складу са важећим безбедносним стандардима. ▼ За прикључивање уређаја у струјну утичницу не користите продужне гајтане и разделнике. ▼ Не излажите уређај атмосферским падавинама. ▼ При сервисирању или чишћењу уређаја морате га искључити из струјне утичнице. ▼ Не искључујте уређај из струје повлачењем кабла за напајање. Вуците само утикач. ▼ Овај уређај је означен као усклађен са европском Директивом 2002/96/EC, „Отпадна електрична и електронска опрема”. Производ уклоните на прописани начин. Корисник се обавезује да ће доприносити спречавању негативних последица по здравље и животну

Симбол причвршћен на производ или пратећа документа означава да се овај производ не сме сматрати нормалним кућним отпадом, већ се мора испоручити овлашћеном центру за рециклажу електричне и електронске опреме. При уклањању уређаја држите се локалних прописа о уклањању отпада. За додатне информације о уклањању и рециклажи овог производа обратите се надлежним органима, локалној служби за одношење кућног отпада или продавцу од кога сте купили уређај. Упозорење!!! Површине на којима се налази овај симбол могу бити веома врели током нормалног рада.

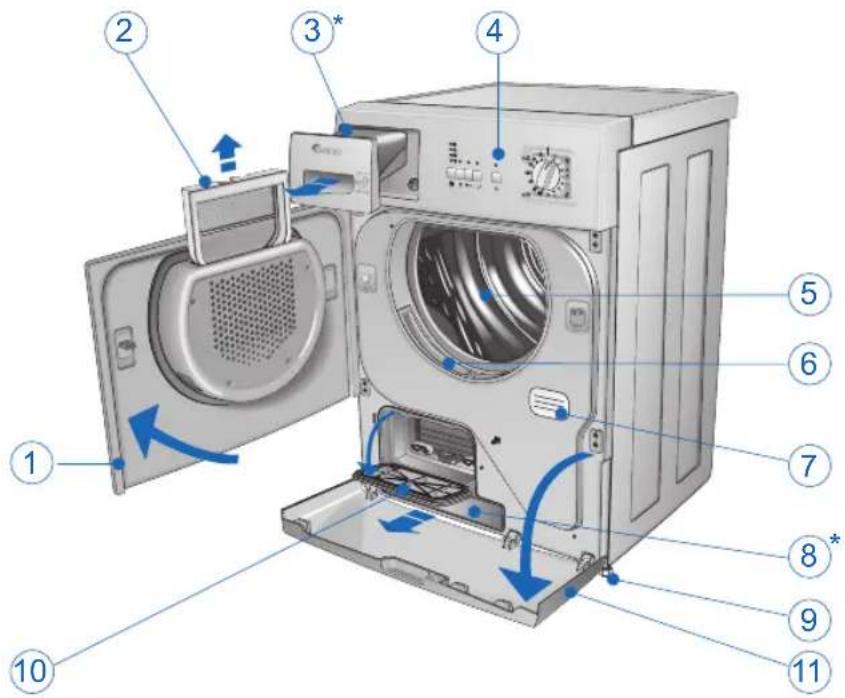

ОПИС УРЕЂАЈА 1 Врата бубња. 2 Филтер у вратима бубња. 3 Горњи резервоар кондензоване воде.* (Кондензована вода се сакупља у овом резервоару када црево за одвод кондензата није прикључено директно на одводни

4 Командна табла. 5 Бубањ сушача. 6 Филтер у отвору бубња. 7 Идентификациона плочица. 8 Доњи резервоар кондензоване воде.* 9 Подесиве ножице. 10 Врата кондензатора. 11 Доња врата.

• зависно од модела ИНСТАЛИРАЊЕ УРЕЂАЈА ▼ Инсталирање мора обавити квалификовано особље у складу са упутствима произвођача. Неправилна инсталација може довести до оштећивања и/или повређивања. ▼ Не постављајте сушач у просторијама у којима може доћи до смрзавања. Температуре мржњења могу оштетити електронику. ▼ Ставите сушач у добро проветравану просторију. ▼ Не покривајте вентилациони отвор на задњој страни уређаја (сл. 2) и не стављајте уређај на дебео тепих. ▼ Очистите унутрашњост бубња сушача влажном крпом да бисте уклонили евентуалне наслаге прашине.

Додатна опрема Продавац вам може набавити додатну опрему која омогућава монтирање сушача на горњу површину веш-машине која се пуни спреда, чиме ћете уштедети на простору. Монтер ће вас обавестити о моделу уређаја за који је ова опција доступна.126 SM2164 ИНСТАЛИРАЊЕ УРЕЂАЈА Нивелација сушача

Кондензована вода се може сакупљати у резервоару (сл. 10) или се може прикључити црево директно на одводни систем. У том случају сакупљена вода се испумпава. Да бисте прикључили испусно црево кондензатора на одводни систем, урадите

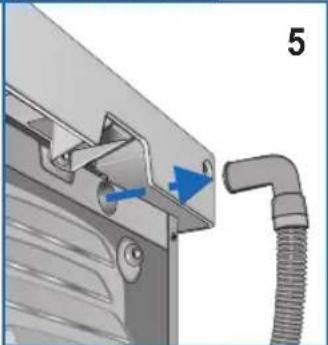

▼ Пре почетка било каквог рада искључите уређај из струје. ▼ Извуците црево са задње стране уређаја (сл. 5/6) и увуците га у канализациону цев. ▼ Уверите се да напон назначен на идентификационој плочици са задње стране уређаја одговара напону извора напајања. ▼ Сви осигурачи, струјни каблови и утичнице морају имати такве спецификације да могу да издрже максимално оптерећење назначено на идентификационој

▼ Након инсталирања, уређај се мора укључити у струју путем једноположајног

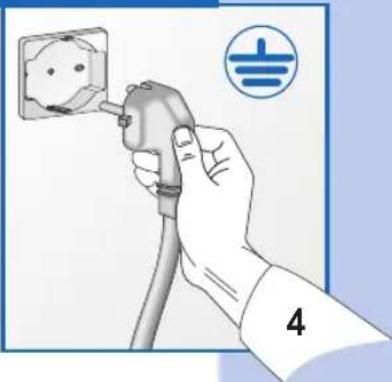

▼ Извор напајања на које се уређај прикључује мора имати систем за уземљење. Ако то није случај, произвођач се неће сматрати одговорним за било какве евентуалне инциденте (сл. 4). ▼ Ако се кабл за напајање оштети на било који начин, обратите се одговарајућем специјализованом центру за подршку корисницима. ▼ Сушач се не сме прикључивати на извор напајања индиректним методама као што су продужни гајтани или разделници. ▼ Уређај наместите тако да кабл за напајање буде лако доступан ради искључивања када се за то укаже потреба. Важно: По завршетку циклуса сушења откачите уређај из извора напајања да бисте спречили да деца укључују сушач. Прикључивање на извор напајања Прикључивање испусне цеви кондензатора на одводни систем.

Подесиве ножице. Поставите сушач усправно тако да чврсто лежи на све четири ножице. Нивелишите сушач подешавањем ножица на следећи начин: ▼ Мало подигните сушач. ▼ Подесите ножице на одговарајућу висину (сл. 3). ▼ Спустите сушач. Напомена: Код лоше нивелисаног уређаја лежајеви се могу оштетити и прерано истрошити. Овај сушач не мора да се причвршћава за под.

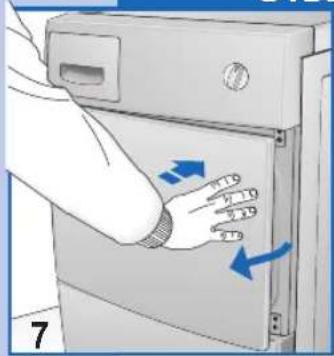

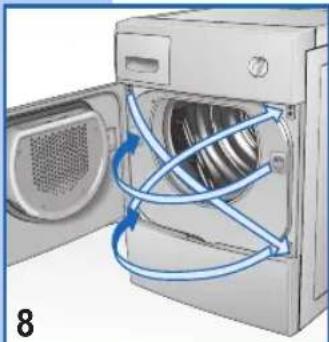

Подешавање према врсти тканина Отварање врата и промена смера отварања врата ▼ Притисните десну страну врата (сл. 7) да бисте их отворили. Ако је смер отварања врата промењен, притисните леву страну. ▼ Смер отварања врата се може подесити према потребама (сл. 8). Напомена: Овај поступак сме да обави искључиво квалификовани техничар. Обратите се центру за подршку корисницима. Ако нисте сигурни у погледу врсте тканине, погледајте етикету на том комаду одеће. Скоро сво рубље које се може сушити машински има ту ставку назначену на етикети. Да бисте избегли стварање статичког електрицитета, у циклус испирања код веш-машине додајте

Одмах извадите синтетичко рубље из бубња да бисте спречили његово гужвање. Препоруке пре почетка сушења СОРТИРАЊЕ РУБЉА Пре сушења рубља центрифугирајте га брзином препорученом за ту врсту рубља. Центрифугирање максималном брзином ће уштедети до 35% енергије. Што је већа брзина центрифугирања, бољи је ефекат сушења. Коришћењем омекшивача у циклусу прања побољшаће се сушење и уштедети време. Пре сушења рубља у сушачу проверите да ли сва одећа сме да се суши машински. Водите рачуна о симболима за одржавање рубља на етикетама. Ако на етикети нема симбола за сушење, урадите следеће: ▼ Бело и обојено рубље и негужвајуће рубље се могу сушити на нормалним температурама уз коришћење одговарајућег програма

▼ Осетљиво рубље, нпр. акрил, увек се мора сушити на ниској температури. Општи савет: Жерсе се често скупља, не само при прању него и при сушењу.

▼ Само сува одећа са специфичним упутствима за сушење на етикети. У супротном, тканина може да се стврдне. ▼ Да би се спречило нежељено фарбање, никада не сушите тамно рубље заједно са светлим.128 SM2164 УПОТРЕБА СУШАЧА

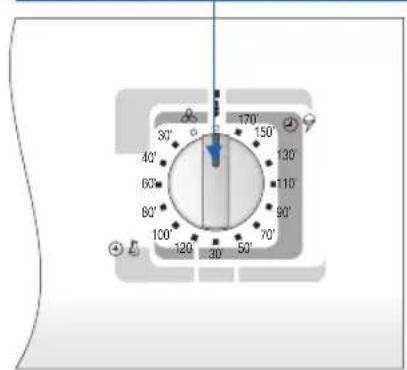

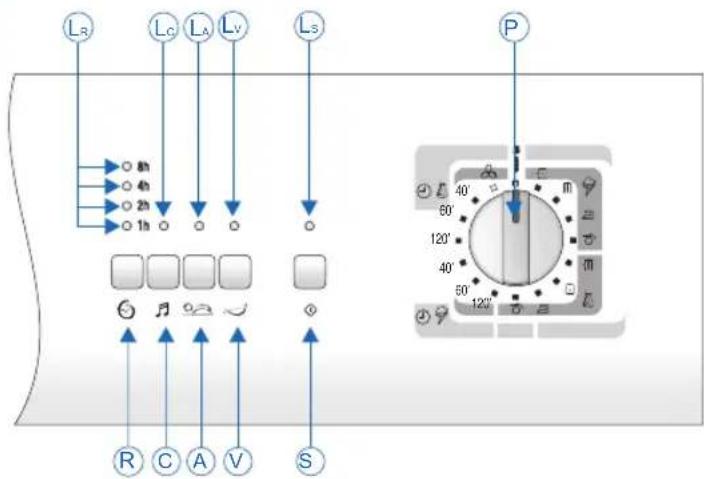

ОПИС КОМАНДНЕ ТАБЛЕ P. Дугме програматора. Користи се за избор жељених програма у складу са врстом тканине и њеним специфичним потребама. Ако из било ког разлога желите да промените програм или додате још рубља током циклуса сушења, једноставно окрените дугме програматора у положај „STOP”. Затим вратите дугме на жељени програм и притисните дугме „START”. Напомена: Упозорење!! Ову функцију користите само ако је баш неопходна, а чак и тада само ако програм који прекидате ради већ најмање 3 минута. S. Дугме за укључивање. Притисните ово дугме да започнете програмирани циклус сушења.a

S. Индикатор укључености. Лампица је искључена када је дугме у положају „STOP”. Стално светли када је циклус у току. Брзо трепће када је подешени програм спреман за покретање. Споро трепће по завршетку програма сушења.

V. Дугме за ресетовање аларма резервоара за

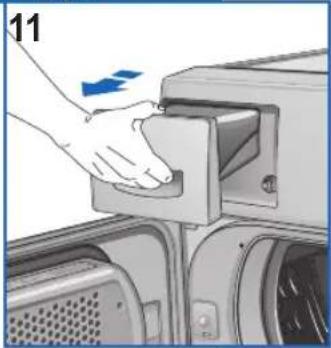

воду. Користи се за поновни почетак циклуса након пражњења резервоара кондензоване воде (сл. 11).

V. Индикатор аларма пуног резервоара. Трептање

лампице означава да је резервоар пун и да се мора испразнити (зауставља се циклус сушења). Након враћања посуде лампица стално светли, чиме означава поновни почетак функције. Гашење лампице означава да је аларм ресетован (циклус поново започиње). A. Дугме за растресање. Активира функцију која на крају циклуса сушења обрће бубањ и рубље најпре у једном смеру па затим у другом током наредних шездесет минута да би се смањило гужвање. Свако обртање се означава кратким

A. Индикатор растресања. Када је искључен, та функција је онемогућена. Када непрекидно светли, означава да је активна функција растресања. Када трепће, означава да се та функција покреће. Када се заврши циклус сушења, пали се и индикатор укључености и споро трепће. C. Дугме за утишавање пиштања. Онемогућује функцију пиштања која би иначе била трајно

C. Индикатор пиштања. Када је искључен пиштање је омогућено, а када је укључен пиштање је онемогућено (избор остаје запамћен чак и ако се уређај искључи). R. Дугме за одложено укључивање. Користи се за одлагање укључивања сушача до максимално 8 сати. Може се изабрати одлагање у сатима на следећи начин: Сваким притиском на дугме циклус сушења се одлаже за 1, 2, 4 и 8 сати. Када се притисне дугме „START”, изабрана лампица трепће означавајући да је функција активирана. Машина ће сачекати да прође одређен број сати и затим аутоматски започети циклус сушења. Ако дође до нестанка струје када је активна функција одложеног укључивања, та функција ће бити поништена. Притиском на дугме „START” одмах ће започети циклус сушења.

R. Индикатори одложеног укључивања. Пале се један по један. Непрекидно светло означава подешено време одлагања. Трептање означава да је активирана функција одлагања. Лампица се искључује када истекне подешено време

Модел са програматором сушења129 SM2164

УПОТРЕБА СУШАЧА КАКО СУШИТИ1) Ставите рубље у бубањ и затворите врата.2) Сувим рукама ставите утикач у струјну утичницу.3) Наместите дугме програматора у положај „STOP” да бисте поништили све претходно постављене програме, затим га окрените да бисте изабрали најпогоднији програм за одређену врсту тканине, количину рубља стављеног у бубањ и потребан степен сувоће (в. Табелу програма).4) Изаберите потребне опције притискањем одговарајућих дугмића.5) Притисните дугме „START” да започнете циклус сушења.6) Крај циклуса сушења биће означен трептањем индикатора укључености и пиштањем. Тада вратите дугме програматора у положај „STOP”.7) Отворите врата бубња и извадите рубље.8) Поново затворите врата.9) Сувим рукама извадите утикач из струјне утичнице. Сушач поседује унутрашње светло.Сијалицу замените на следећи начин: ▼ Извуците утикач из струјне утичнице или искључите главни извор напајања;▼ Скините поклопац лампе;▼ Извадице сијалицу (сл. 10);▼ Упозорење: Не користите сијалице снаге веће од 15 W!▼ Вратите поклопац лампе.УНУТРАШЊЕ СВЕТЛО (ДОСТУПНО ЗАВИСНО ОД МОДЕЛА)

Време сушења неопходно након центрифугирања на 800 о/мин. Време сушења неопходно након центрифугирања на 1000о/мин.

Суво каоза орманВлажнокао припеглањуВеомавлажноВрста тканинеВлажно

ЧИШЋЕЊЕ И ОДРЖАВАЊЕ TПре чишћења искључите сушач из струје. Важно је чистити сушач након сваког циклуса сушења да би се скратило време сушења а тиме и уштедела

2. Филтер за прашину у отвору за убацивање рубља (сл. 14).

3. Кондензатор (сл. 15).

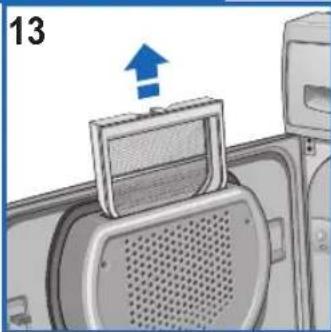

▼ Извадите филтер повлачењем нагоре и очистите га (сл. 13). ▼ Такође, могуће је извадити два филтера за прашину из отвора за врата и очистити их (сл. 14). Напомена: Присуство прашине у филтеру није резултат поступка

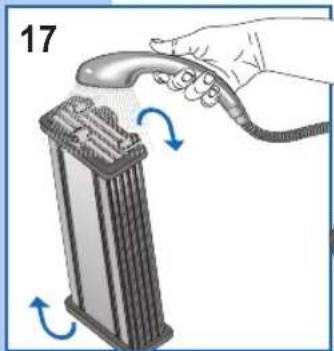

Прашина настаје оштећивањем или парањем влакана током прања тканине, а пре свега услед хабања. Филтери се могу очистити стављањем под млаз вруће воде. ▼ Кондензатор треба чистити двапут или трипут годишње (сл. 15/18). ▼ Отворите врата, окрените ручицу у усправан положај и скините поклопац (сл. 15). Ако црево за одвод кондензоване воде није директно прикључено на одводни систем, кондензат се сакупља у овом резервоару (сл. 11). Резервоар се мора испразнити након сваког циклуса сушења. Да бисте испразнили резервоар, урадите следеће: ▼ Извадите резервоар из сушача (сл. 11). ▼ Испразните резервоар. Испусни отвор се налази горе десно (сл. 12). ▼ Након пражњења вратите суд у кућиште пазећи да добро легне. ▼ Ако се током циклуса сушења резервоар не испразни или се препуни, индикатор упозорења резервоара кондентоване воде ће трептати и сушач ће се зауставити. У том случају наставите како је горе описано. ▼ Да бисте започели програм, притисните дугме за ресетовање аларма резервоара (V) (сл. 9).131 SM2164 ЧИШЋЕЊЕ И ОДРЖАВАЊЕ

Ако се сушач не покреће

1) Уређај је прикључен у извор напајања.

2) Струјна утичница ради исправно:

2a) Осигурач није прегорео. (Проверите то укључивањем другог уређаја, нпр. стоне лампе). 2б) Пратили сте сва упутства дата у приручнику. Ако након свих ових провера уређај и даље не ради, обавестите најближи центар за подршку корисницима. При контактирању сервисног центра реците им модел уређаја, серијски број и врсту грешке. Ови подаци ће помоћи оператеру сервисног центра да одреди који су резервни делови неопходни и тиме омогући брзу и ефикасну оправку. РЕШАВАЊЕ ПРОБЛЕМА

Сваки електрични уређај се може у неком тренутку покварити. Не заборавите да у таквом случају позовете квалификованог техничара. Међутим, многи проблеми се могу решити и без потребе за спољном интервенцијом. Важно: Ако дође до неке грешке, одмах искључите уређај из струје. Пре него што позовете центар за подршку корисницима проверите следеће ставке. Проналажење грешака ▼ Окрените 3 ручице у усправан положај и извадите кондензатор (сл. 16). ▼ Оперите предњу, задњу и бочне стране кондензатора, усмеравајући млаз воде као на слици (сл. 17/18). Да бисте добро осушили кондензатор ставите га бочно на пешкир. ▼ Када се кондензатор осуши, вратите га пратећи поступак обрнутим редоследом. Ако се сушач не покреће

1) Врата су добро затворена.

2) Притиснуто је дугме „START”.

1) Отвор издувне цеви није зачепљен.

2) Филтер није зачепљен. (Не заборавите

приликом отварања врата да унутрашњи делови сушача и рубље могу бити врели).132132
