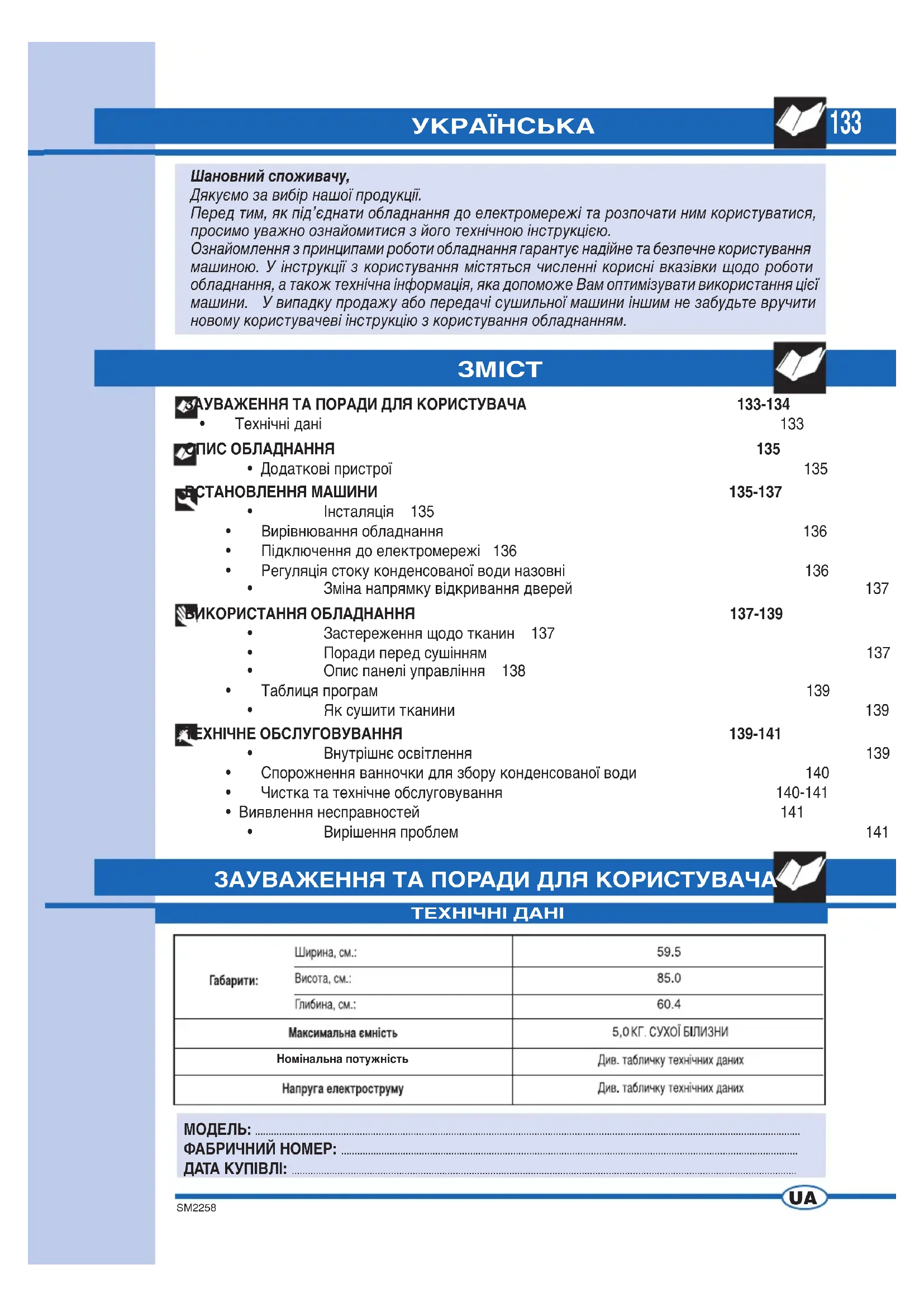

ПОСІБНИК КОРИСТУВАЧА CDR05L Ardo

• Опис командне табле 128

Дякуємо за вибір нашої продукції.

Перед тим, як під'єднати обладнання до електромережі та розпочати ним користуватися, просимо уважно ознайомитися з його технічною інструкцією.

Ознайомлення з принципами роботи обладнання гарантує надійне та безпечне користування машиною. У інструкції з користування містяться численні корисні вказівки щодо роботи обладнання, а також технічна інформація, яка допоможе Вам оптимізувати використання цієї машини. У випадку продажу або передачі сушильної машини іншим не забудьте вручити новому користувачеві інструкцію з користування обладнанням.

3MICT

АУВАЖЕННЯ ТА ПОРАДИ ДЛЯ КОРИСТУВАЧА

Технічні дані

133-134

133

ПИС ОБЛАДНАННЯ

• Додаткові пристрої

135

135

СТАНОВЛЕННЯ МАШИНИ

• Інсталяція 135

• Вирівнювання обладнання 136

• Підключення до електромережі 136

• Регуляція стоку конденсованої води назовні 136

• Зміна напрямку відкривання дверей 137

ИКОРИСТАННЯ ОБЛАДНАННЯ

• Застереження щодо тканин 137

• Поради перед сушінням

• Опис панелі управління 138

• Таблиця програм 139

• Як сушити тканини 139

ЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Внутрішнє освітлення 139

• Спорожнення ванночки для збору конденсованої води 140

• Чистка та технічне обслуговування 140-141

• Виявлення несправностей 141

• Вирішення проблем 141

ЗАУВАЖЕННЯ ТА ПОРАДИ ДЛЯ КОРИСТУВАЧА

ТЕХНІЧНІ ДАНІ

Габарити:	Ширина, см.:	59.5
	Висота, см.:	85.0
	Глибина, см.:	60.4
Максимальна ємність		5,0 КГ. СУХОЇ БІЛИЗНИ
Номінальна потужність		Див. табличку технічних даних
Напруга електроструму		Див. табличку технічних даних

МОДЕЛЬ:

ФАБРИЧНИЙ НОМЕР:

ДАТА КУПІВЛІ:

Це обладнання є сушильною машиною для домашнього користування; будь-яке інше застосування обладнання повинно вважатися невластивим, а отже небезпечним.

Зберігайте дану інструкцію завжди поряд з сушильним обладнанням, щоб у випадку потреби її можна було швидко проконсультувати.

Будь-які зміни або спроба пошкодити обладнання можуть бути небезпечними для користувача і шкідливими для самого обладнання.

У момент поставки електроприладу запевніться, щоб він не був пошкоджений під час перевезення. У випадку можливих пошкоджень негайно зверніться до продавця.

Не вкривайте сушильну машину білизною чи іншими предметами.

Під час розміщення обладнання запевніться, що електрошнур не був зігнутий чи придавлений, а також щоб він був легко доступний для здійснення можливого технічного втручання.

Завжди закривайте дверцята після використання електроприладу.

▼ Таким чином Ви перешкодите дітям опиратися до дверцят і перекидати сушильну машину.

Забороняється користуватися обладнанням дітям, якщо вони не перебувають під наглядом.

▼ Не сушити в сушильній машині брудний одяг.

Ніколи не сушити одягу, який був забруднений такими розчинами як харчова олія, нафта, ацетон, алкоголь, бензин, керосин, рідини для очищення плям, терпентин, віск.

Перед тим, як завантажити подібну білизну в сушильну машину, усунути ці речовини за допомогою прання у гарячий воді з додаванням певної кількості прального розчину.

Не сушити в машині виробів з губчатої резини, каучукового латексу, водонепроникних виробів, тканин, що не пропускають воду, резинових килимків, виробів чи одягу, а також подушок з каучукового латексу, оскільки вони можуть розплавится і пошкодити іншу білизну і сам електропобутовий прилад.

Пом'якшувальні розчини для тканин або подібні їм речовини повинні вживатися згідно інструкцій, які знаходяться у їх упаковці.

Якщо побутовий електроприлад продається або переходить у користування інших людей, пам'ятайте про те, що разом з ним потрібно передати також і дану технічну інструкцію, яка допоможе наступному власнику користуватися сушильною машиною правильно і надійно.

Не намагайтеся самостійно усунути несправності на обладнанні, тому що ремонт, виконаний неспеціалістами, може спричинитися до серйозних пошкоджень і позбавляє права на гарантійний ремонт.

Ремонт обладнання може здійснюватися виключно уповноваженими працівниками центрів технічного обслуговування. Для ремонту повинні використовуватися тільки оригінальні запасні

частини.

Перед тим, як завантажити білизну в сушильну машину, необхідно пропустити її через центрифугу або добре віджати. Добре віджата білизна висохне швидше.

Після кожного використання сушильної машини акуратно очистіть фільтр, щоб гарантувати безперешкодну циркуляцію повітря.

▼ Не підключайте і не виймайте штепсель з розетки електромережі мокрими руками.

Машина повинна під'єднуватися до заземленої електророзетки, яка відповідає усім вимогам безпеки.

Забороняється під'єднувати машину до електророзетки за допомогою продовжувачів або розгалужених вилок.

▼ Не залишайте обладнання під дією атмосферних явищ.

Під час техогляду обладнання чи його миття не забувайте його відключити з розетки електричного струму.

Якщо Ви бажаєте відключити обладнання з розетки електричного струму, не тягніть за електропровід, а за сам штепсель.

Це обладнання позначене символами згідно вимог Європейської директиви про відходи електричного та електронного обладнання 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Запевнившись у тому, що ця продукція була правильно утилізована, споживач сприяє уникненню можливих негативних наслідків для здоров'я і навколишнього середовища.

Знак ____ на виробі чи на супроводжуючій його документації вказує на те, що цей виріб не вважається домашнім відходом, а повинен здаватися у відповідний пункт збору для утилізації електричної та електронної апаратури. Виріб повинен перероблятися згідно місцевих норм для переробки відходів. Для одержання додаткової інформації про обходження, рекуперацію та рециклізацію цього виробу звертайтеся у відповідний місцевий відділ, службу збору відходів домашнього користування або у магазин, у якому Ви придбали даний електроприлад.

Увага!!! Поверхні, позначені цим знаком, можуть нагріватися.

ПІДПРИЄМСТВО-ВИРОБНИК ВІДХИЛЯЄ БУДЬ-ЯКУ ВІДПОВІДАЛЬНІСТЬ ЗА МОЖЛИВІ НЕЩАСНІ ВИПАДКИ, ВИКЛИКАНІ НЕДОТРИМАННЯМ НОРМ БЕЗПЕКИ ТА ВИМОГ, ВКАЗАНИХ У ІНСТРУКЦІЇ.

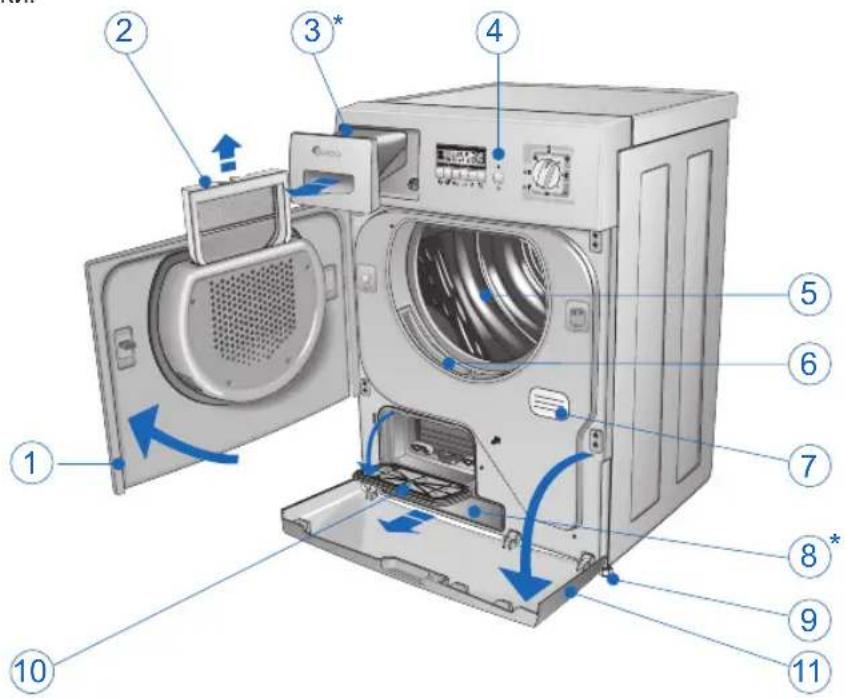

ОПИС ОБЛАДНАННЯ

1 Дверцята барабана.
2 Фільтр дверцят барабана.
3 Верхня ванночка для збору конденсованої води*
(у тому випадку, коли труба спуску конденсованої води не підключена безпосередньо до спуску, конденсована вода збирається у цьому резервуарі).

4 Панель управління.

5 Барабан сушки.

6 Фільтр отвору барабана.
7 Табличка з технічними характеристиками.
8 Нижня ванночка для збору конденсованої води*.
9 Ніжки, що регулюються.
10 Дверцята конденсатора.
11 Нижні дверцята.

* у наявності згідно моделі

У продавця Ви можете придбати деталь, яка з метою економії місяця дозволить встановити сушильну машину на пральній машині з вертикальним завантаженням. Технічний спеціаліст порадить Вам ту модель машини, яка дозволить здійснити цей монтаж.

ВСТАНОВЛЕННЯ МАШИНИ

ІНСТАЛЯЦІЯ

Інсталяція повинна здійснюватися кваліфікованими спеціалізованими працівниками згідно вказівок виробника, тому що помилкове встановлення обладнання може завдати шкоди людям чи виробам.
Не встановлюйте сушильну машину в приміщеннях, де температура може бути нижчою нуля. Мороз може вивести з ладу електронні компоненти обладнання.
Встановлюйте сушильну машину в добре провітрюваному приміщенні.
Не накривайте вентиляційний отвір, розташований з заднього боку (рис. 2), та не встановлюйте обладнання на товстому килимовому покритті.
Очищайте внутрішню частину сушильного барабана за допомогою вологої шматки, щоб зняти можливу пилюку, яка у ньому відкладається.

ВИРІВНЮВАННЯ ОБЛАДНАННЯ

Ніжки, що регулюються. Встановіть сушильну машину у вертикальне положення таким чином, щоб вона міцно стояла на усіх чотирьох ніжках. Вирівняйте машину, закріпивши ніжки як описано нижче:

▼ злегка підніміть обладнання;
▼ відрегулюйте ніжки на необхідній висоті (рис. 3);
▼ опустіть обладнання на ніжки.

ПРИМІТКА: Погано вирівняна сушильна машина може пошкодити підшипники і спричинитися до надто швидкого зношення механічних частин. Ця сушильна машина не повинна кріпитися до підлоги.

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ

Запевніться, що електрична напруга, вказана у табличці з технічними даними, встановленій на задній стінці обладнання, відповідає напрузі вашої електричної мережі.
Запобіжники, електричні шнури, а також розетка електромережі повинні відповідати таким показникам, які дозволяють витримати максимальне навантаження, вказане у таблиці.
Після інсталяції обладнання доступ до мережі електроживлення повинен забезпечуватися загальним перемикачем.

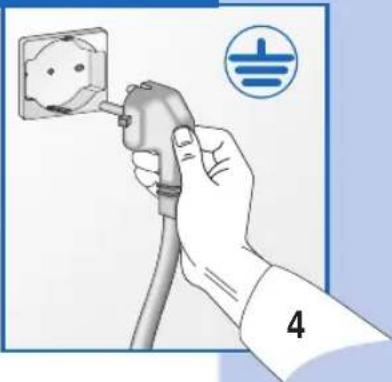

Електророзетка, до якої під'єднана сушильна машина, повинна бути заземлена. У протилежному випадку, виробник відхиляє будь-яку відповідальність за можливі нещасні випадки (рис. 4).
Якщо електрошнур був якимсь чином пошкоджений, зверніться у спеціалізований центр технічного обслуговування.
Забороняється під'єднувати сушильну машину до електромережі за допомогою таких непрямих елементів, як продовжувачі чи перехідні багатоканальні розетки.
Встановіть обладнання таким чином, щоб шнур електричного живлення був легкодоступний для швидкого від'єднання у випадку потреби.

Це важливо! Після завершення циклу сушіння вийміть електрошнур з електромережі, щоб перешкодити дітям випадково включити обладнання.

РЕГУЛЯЦІЯ СТОКУ КОНДЕНСОВАНОЇ ВОДИ НАЗОВНІ

Вода конденсату може збиратися у відповідний резервуар (рис. 10), а трубка також може під'єднуватися безпосередньо до стоку.

У цьому випадку вода виводиться за допомогою насосу.

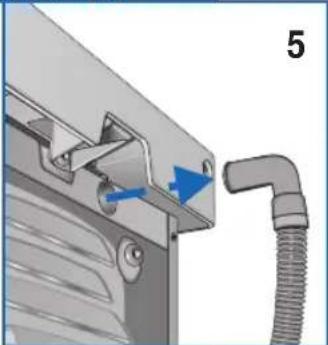

Якщо Ви хочете під'єднати трубку для виводу води конденсату безпосередньо до стоку, потрібно:

▼ перед початком будь-якої операції, вийміть штепсель з електророзетки.
Потягніть за трубу, розміщену на задній стороні обладнання, щоб вийняти її з гнізда (рис. 5/6), і під'єднайте її до стоку.

ВІДКРИВАННЯ ТА ЗМІНА НАПРЯМКУ ВІДКРИВАННЯ ДВЕРЕЙ

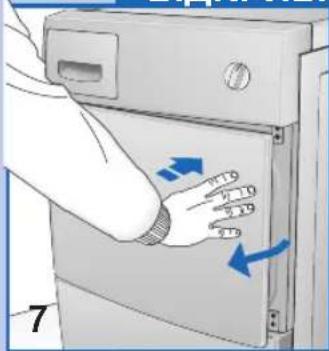

Натисніть на дверцята з правого боку (рис. 7) (дверцята відкриються). Якщо дверцята були повернуті, натисніть зліва.

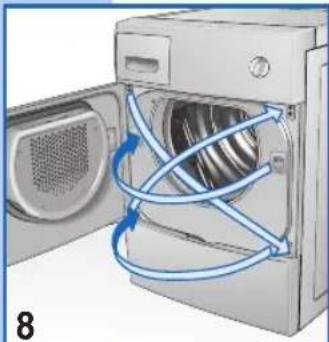

У випадку необхідності можна змінити напрям повороту дверцят барабана (рис. 8).

ПРИМІТКА: Ця операція повинна виконуватися виключно спеціалізованими працівниками. Звертайтеся за допомогою до центру технічного обслуговування.

ВИКОРИСТАННЯ ОБЛАДНАННЯ

ЗАСТЕРЕЖЕННЯ ЩОДО ТКАНИН

У випадку сумнівів щодо виду тканини необхідно перевірити етикетку, яка знаходиться на виробі.

Майже усі тканини, які можуть сушитися в машині, позначені відповідним знаком, який підтверджує можливість механічного сушіння.

Щоб уникнути появи електростатики на одязі, під час циклів полоскання у пральній машині користуйтеся пом'якшувачем.

Негайно вийміть з барабана вироби з синтетичних тканин, щоб вони не пом'ялися.

ПОРАДИ ПЕРЕД СУШІННЯМ

СОРТУВАННЯ БІЛИЗНИ

Перш ніж сушити білизну, потрібно здійснити цикл центрифуги з кількістю оборотів, які відповідають цьому виду білизни. Віджавши білизну з максимально дозволеним числом оборотів, ви зекономите до 35% часу та енергії. Чим вища швидкість центрифуги, тим кращою буде якість сушіння. Застосування пом'якшувача під час прання дозволяє одержати кращу якість сушіння і економію часу. Перш ніж сушити білизну в електроприладі, запевніться, чи її можна сушити механічним способом. Для цього перевірте символи, вказані на етикетках виробів стосовно прання.

Якщо на етикетці спосіб сушіння виробу не вказаний, дотримуйтеся наступних норм:

Біла/кольорова білизна та білизна, що не

мнеться, повинні сушитися при нормальній температурі за допомогою спеціально вибраної для цього програми сушіння.

Делікатну білизну, таку як акрилові вироби, завжди сушіть при низькій температурі.

Загальні поради:

Джерсі часто збігається не тільки під час прання, але й під час сушіння.

Чистий льон.

Можна сушити тільки у тому випадку, якщо це вказано виробником на етикетці виробу.

У протилежному випадку, тканина може стати шершавою.

Не сушіть темної кольорової білизни разом зі світлими кольоровими виробами; це допоможе уникнути того, що вона полиняє.

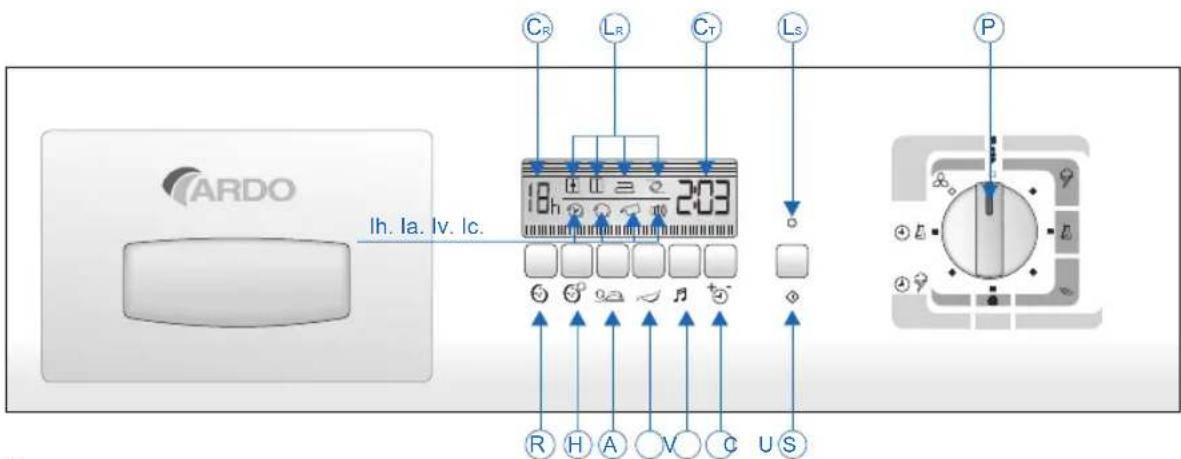

ОПИСАННЯ ПАНЕЛИ УПРАВЛІННЯ

CR LR CT LS P IH. IA. IV. Ic. 18h 2:03 R H A V C U S

9

Р. Ручка встановлення програм служить для вибору бажаних програм відповідно до виду тканини і до власних потреб, для положення STOP, а також для виключення дисплею і для перепрограмування сушильної машини. Якщо з будь-кого приводу Ви вирішите змінити програму або додати у барабан білизну, достатньо встановити ручку на відмітці STOP, після чого вибрати нову програму і натиснути кнопку START.

ПРИМІТКА: Увага!! Рекомендуємо користуватися цією функцією тільки у виключних випадках і тальки тоді, коли програма, яку Ви планусте змінити, розпочала свою роботу не раніше 3-х хвилин.

ПРИМІТКА: У деяких моделях зі встановленою програмою Delay або наприкінці циклу підсвічення дисплею через кілька хвилин виключається. Достатньо натиснути будь-яку кнопку, щоб воно знову увімкнулося.

S. Кнопка Start: натиснувши цю кнопку, сушильна машина розпочинає встановлений цикл сушіння.

Ls. ЛАМПОЧКА-ІНДИКАТОР Start виключена – вказує на положення "STOP"; безперервно горить - вказує, що функція програми перебуває у процесі виконання; швидко блимає – вказує на те, що вибрана програма повинна бути запущена; повільно блимає – вказує на завершення програми.

U. Кнопка вибору сушіння служить для вибору важаного ступеня вологості для програм з електронним контролем та часу для виконання ручних програм. Не всі можливості вибору дійсні для всіх програм (див.: "ТАБЛИЦЯ ПРОГРАМ").

Lr. € 4 ікони програм сушіння з електронним контролем, з яких обрана блимає, а інші 3 залишаються горіти. Після запуску циклу горітиме лише вибрана ікона.

Ст. Лічильник сушіння показує встановлений час з інтервалом у 20 хвилин, до максимум 2 годин 40 хвилин у випадку програми для бавовни і до 2 годин - для синтетичних тканин.

С. Кнопка виключення зумера анулює його функцію, який у протилежному випадку завжди діє; вибір залишається у пам'яті також і у випадку виключення обладнання. Наступні сигнали:

1 довгий сигнал (цикл розпочався) 4 довгих сигнали (цикл завершився) 4 коротких сигнали (обороти барабана в рамках виконання функції запобігання появи складок)

V. Кнопка поновлення аварійної сигналізації ванночки служить для повторного запуску циклу сушіння після спорожнення ванночки для збору конденсованої води (рис. 11).

Lv. Ікона аварійної сигналізації повної ванночки: блимання лампочки говорить про те, що ванночка повна і її необхідно спорожнити (цикл зупиняється); постійно горить, після того, як була встановлена на місце ванночка, - вказує на те, що функція поновлює свою роботу (цикл поновлює свою роботу).

A. Кнопка запобігання появи складок вмикає функцію, яка наприкінці циклу сушіння білизни в сушильній машині продовжує обертатися у тому чи іншому напрямку протягом наступних 60-ти хвилин, щоб зменшити можливість того, що білизна помнеться. Кожен оборот вказується зумером за допомогою коротких сигналів.

Н. Кнопка запобігання появи складок в рамках програми відтермінування сушіння служить для того, щоб обертати білизну в барабані під час очікування з метою зменшення появи складок на одязі.

Ih. Ia. Ic. Ікони зумера, запобігання появи складок і відтермінування початку роботи, що світяться на дисплеї, говорять про дію цих функцій.

R. Кнопка відтермінування початку роботи дозволяє перенести початок циклу сушіння на максимум 16 годин. З кожним натиском кнопки початок роботи переноситься на годину пізніше.

Натиснувши кнопку START, увімкнута програма відтермінування позначається на дисплеї блиманням знаку h; з цієї миті сушильна машина, зачекавши встановлену кількість годин, автоматично розпочне цикл сушіння.

У випадку перебоїв з електроживленням під час відтермінування встановлена програма анулюється; натиснувши кнопку START, цикл негайно розпочне свою роботу.

С. Лічильник відтермінування початку роботи показує встановлений час з інтервалами у годину, до максимум 16 годин.

ТАБЛИЦЯ ПРОГРАМ

ПРОГРАМИ З ЕЛЕКТРОННИМ КОНТРОЛЕМ ВОЛОГОСТИ

ТКАНИНА		ДУЖЕ СУХА БІЛИЗНА	СУХА БІЛИЗНА ДЛЯ СКЛАДАННЯ ДО ШАФИ	ВОЛОГА БІЛИЗНА ДЛЯ ПРАСУВАННЯ	ДУЖЕ ВОЛОГА БІЛИЗНА	ЧАСОВІ ПРОГРАМИ
[ХДАН]	БАВОВНА	5.0 КГ.
	СИНТЕТИ ЧНІ ТКАНИНИ	2.5 КГ.				[КСНН]
	ДЕЛИКА >ТНІТКАНИНИ	2.5 КГ.
	ШЕРСТЬ	1.5 КГ.

МАКСИМАЛЬНЕ ЗАВАНТАЖЕННЯ БІЛИЗНИ

БАВОВНА	5.0 кг.	120-100 хв.	100-80 хв.	80-60 хв.	60-40 хв.
СИНТЕТИЧНІ ТКАНИНИ	2.5 кг.	80-60 хв.	60-40 хв.	40-20 хв.	40-20 хв.
ОХОЛОДЖЕННЯ	20 хв.

ЯК СУШИТИ ТКАНИНИ

1) Завантажте білизну в барабан і закрийте дверцята.
2) Сухими руками під'єднайте штепсель сушильної машини до мережі.
3) Встановіть ручку програмування на відмітці STOP, щоб анулювати можливі попередні програми, після чого поверніть її на програму, яка найбільше відповідає виду тканини.
4) За допомогою кнопки вибору програми сушіння виберіть бажаний ступінь вологості (див. Таблицю програм).
5) Виберіть бажані операції за допомогою

відповідних кнопок.

6) Натисніть кнопку START, щоб розпочати процес сушіння.
7) Після закінчення сушіння, підтвердженого блиманням лампочки-індикатора start, зумером і написом END на дисплеї, знову встановіть селектор у положення STOP.
8) Відкрийте дверцята барабана і вийміть білизну.
9) Закрийте дверцята.
10) Сухими руками вийміть штепсель сушильної машини з електромережі.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

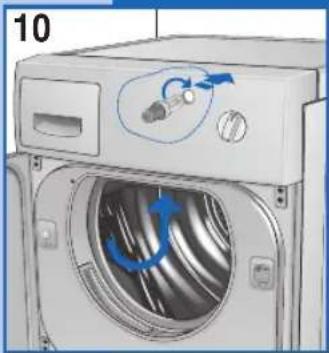

ВНУТРІШНЄ ОСВІТЛЕННЯ (В ЗАЛЕЖНОСТІ ВІД МОДЕЛІ)

Освітлення знаходиться всередині.

Щоб замінити лампочку, необхідно зробити наступне:

Вийміть штепсель з електричної розетки або вимкніть загальний перемикач;
Зніміть кришку лампочки;
▼ Вийміть лампочку (рис. 10);
▼ Увага: не використовувати лампочки потужністю більше 15 W.!
Закрутіть на місце кришку лампочки.

СПОРОЖНЕННЯ ВАННОЧКИ ДЛЯ ЗБОРУ КОНДЕНСОВАНОЇ ВОДИ

Якщо відсутнє безпосереднє під'єднання до спуску, конденсована вода збирається у відповідній ванночці (рис. 11).

Ванночка повинна спорожнюватися після кожного циклу сушіння.

Для того, щоб спорожнити ванночку, потрібно:

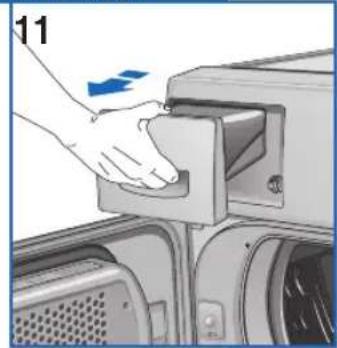

▼ Вийняти ванночку з сушильної машини (рис. 11);

Спорожнити резервуар з водою; отвір спуску знаходиться на правому верхньому боці (рис. 12);
Після спорожнення помістити на місце;
Якщо Ви забудете спорожнити резервуар або коли він наповнюється під час циклу сушіння, сигнальна лампочка-індикатор ванночки для збору конденсованої води почне блимати і сушильна машина зупинить свою роботу. У цьому випадку виконайте операції, вказані вище.
Щоб продовжити роботу перерваної програми, натисніть кнопку (V) для того, щоб поновити роботу сигнальної лампочки ванночки (рис. 9).

ЧИСТКА І ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Відключіть напругу обладнання перед тим, як розпочати миття машини. Чистка обладнання повинна виконуватися після кожного прання, щоб зекономити час на сушіння та електроенергію.

1. Фільтр для пушку на дверцятах (рис. 13).
2. Фільтр для пушку на отворі для завантаження (рис. 14).
3. Конденсатор (рис. 15).

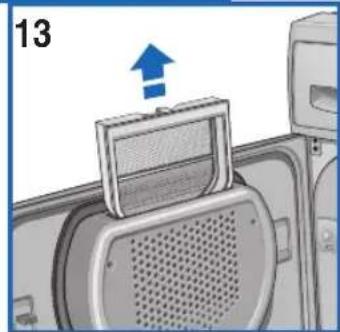

   ▼ Вийміть фільтр, потягнувши догори, і очистіть його (рис. 13).

Крім того, можна вийняти обидва фільтр для пушку з отвору для завантаження і очистити їх (рис. 14).

ПРИМІТКА. Наявність волокон у фільтрі не залежить від процесу сушіння.

Пушинки походять з волокон тканин, розірваних або витягнутих під час прання і, насамперед, в результаті зношення одягу.

Найпростіше чистити фільтри під проточною теплою водою.

▼ Рекомендуємо мити конденсатор два-три рази у рік (рис. 15/18).
Відкрийте дверцята, поверніть важілець у вертикальне положення і вийміть кришку (рис. 15).

ЧИСТКА І ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

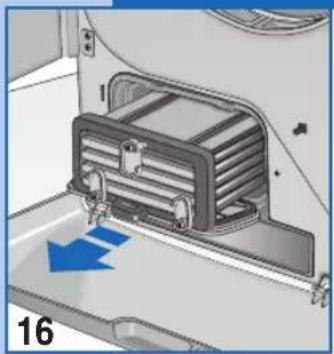

Поверніть 3 важільці у вертикальне положення і вийміть конденсатор (рис. 16).

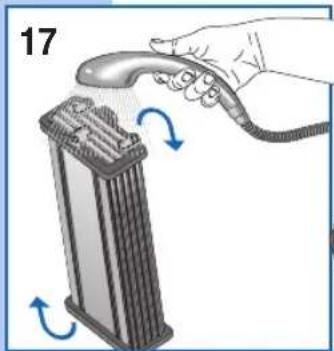

Помийте конденсатор спереду і ззаду та з боків, направляючи струмінь води, як вказано на рисунку (рис.17/18).

Щоб добитися відмінного спорожнення конденсатора, помістіть його на один бік на рушнику.

Коли він добре висох, встановіть конденсатор на місце, повторивши операції у зворотному порядку.

ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ

Усі види електричного обладнання можуть виходити з ладу.

Пам'ятайте, що у цих випадках потрібно звертатися до послуг кваліфікованого працівника. Тим не менше, Ви самостійно можете вирішити багато можливих проблем.

Це важливо: у випадку несправної роботи не забудьте негайно відключити машину з електромережі.

Перш ніж звернутися за допомогою нашого центру технічного обслуговування, перевірте вказані нижче пункти.

ВИРИШЕННЯ ПРОБЛЕМ

Якщо машина не працюс

• Переконайтеся у тому, чи:

1) Перевірте, чи машина була під'єднана до електромережі.
2) Перевірте, чи розетка справна:

2a) Вибило запобіжник? (це просоперація: достатньо під'єднати до розетки інше електрообладнання, наприклад, настільну лампу).

2b) Були дотримані усі вимоги, у інструкції?

Якщо машина не працює

• Переконайтеся у тому, чи:

1) Дверцята були добре закриті.
2) Натиснута кнопка START.

Білизна не сушиться

Переконайтеся у тому, чи:

1) Можно, отвір випуску повітря забився.
2) Можливо, закупорився фільтр (Не забувайте, що під час відкриття віконця внутрішні деталі сушильної машини і білизна можуть бути дуже гарячими).

Якщо після виконання вищевказаних функцій обладнання залишається несправним, повідомте про несправність у найближчий уповноважений центр технічного обслуговування. Люб'язно просимо у цьому випадку вказати модель, фабричний номер і вид несправності. Ця інформація допоможе працівнику технічного обслуговування оснаститися необхідними запчастинами, щоб гарантувати швидкий та ефективний ремонт.

Stimate Client,

ПОИСК НЕИСПРАВНОСТЕЙ
