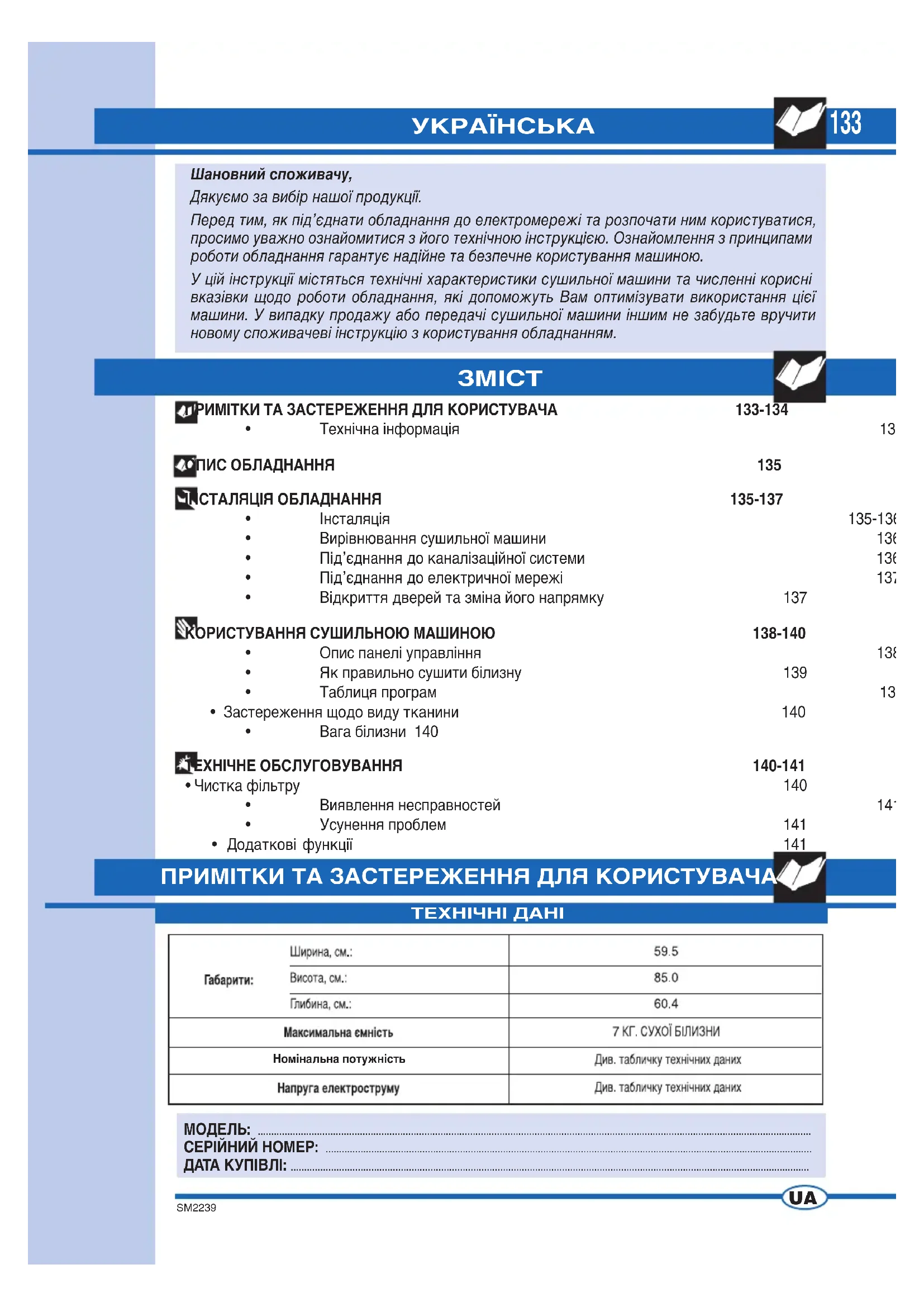

Шановний споживачу, Дякуємо за вибір нашої продукції. Перед тим, як під’єднати обладнання до електромережі та розпочати ним користуватися, просимо уважно ознайомитися з його технічною інструкцією. Ознайомлення з принципами роботи обладнання гарантує надійне та безпечне користування машиною. У цій інструкції містяться технічні характеристики сушильної машини та численні корисні вказівки щодо роботи обладнання, які допоможуть Вам оптимізувати використання цієї машини. У випадку продажу або передачі сушильної машини іншим не забудьте вручити новому споживачеві інструкцію з користування обладнанням.

ПРИМІТКИ ТА ЗАСТЕРЕЖЕННЯ ДЛЯ КОРИСТУВАЧА ТЕХНІЧНІ ДАНІ Номінальна потужність ПРИМІТКИ ТА ЗАСТЕРЕЖЕННЯ ДЛЯ КОРИСТУВАЧА 133-134

• Технічна інформація 133 ОПИС ОБЛАДНАННЯ 135 ІНСТАЛЯЦІЯ ОБЛАДНАННЯ 135-137

• Вирівнювання сушильної машини 136

• Під’єднання до каналізаційної системи 136

• Під’єднання до електричної мережі 137

• Відкриття дверей та зміна його напрямку

КОРИСТУВАННЯ СУШИЛЬНОЮ МАШИНОЮ 138-140

• Опис панелі управління 138

• Як правильно сушити білизну

• Застереження щодо виду тканини 140

• Вага білизни 140 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ 140-141

• Виявлення несправностей 141

SM2239 ПРИМІТКИ ТА ЗАСТЕРЕЖЕННЯ ДЛЯ КОРИСТУВАЧА

▼ Наше обладнання є сушильною машиною для домашнього користування. Будь-яке інше застосування обладнання повинно вважатися невластивим, а отже небезпечним. ▼ Зберігайте дану інструкцію завжди поряд з сушильним обладнанням, щоб у випадку потреби її можна було швидко проконсультувати. ▼ Будь-які зміни або спроба пошкодити обладнання можуть бути небезпечними для користувача і шкідливими для самого обладнання. ▼ У момент поставки електроприладу запевніться, щоб він не був пошкоджений під час перевезення. У випадку встановлення можливих пошкоджень негайно зверніться до продавця. ▼ Не вкривайте сушильну машину білизною чи іншими предметами. ▼ Під час розміщення обладнання запевніться, що електрошнур не був зігнутий чи придавлений, а також що він легкодоступний. ▼ Після використання електроприладу завжди закривайте дверцята. ▼ Таким чином Ви перешкодите дітям вилазити на них, що може привести до перекидання сушильної машини. ▼ Не можна користуватися обладнанням дітям, що не перебувають під наглядом. ▼ Не забувайте, що під час циклу сушіння випускна труба нагрівається і може досягнути температури, вищої 60°. Не торкайтеся цієї частини обладнання до завершення циклу охолодження. ▼ Не сушити в сушильній машині брудний одяг. ▼ Не сушити одягу, який був забруднений такими розчинами як харчова олія, нафта, ацетон, алкоголь, бензин, керосин, рідини для очищення плям, скипидар, віск. ▼ Перед тим, як завантажити подібну білизну в сушильну машину, усунути ці речовини за допомогою прання у гарячій воді з додаванням певної кількості прального розчину. ▼ Не сушити у машині виробів з губчатої резини, каучукового латексу, водонепроникних виробів, тканин, що не пропускають воду, резинових матраців, предметів з штампованими кольорами, одягу та подушок, набитих каучуковим латексом, оскільки вони можуть розплавитися і пошкодити іншу білизну і сам електропобутовий прилад. ▼ Пом’якшувальні розчини для тканин або подібні їм речовини повинні вживатися згідно інструкцій, які знаходяться у їх упаковці. ▼ У випадку продажу або передачі побутового електроприладу у користування іншими людьми пам’ятайте про те, що разом з ним потрібно передати також і дану технічну інструкцію, яка допоможе наступному власнику користуватися сушильною машиною правильно і надійно. ▼ Не намагайтеся самостійно усунути несправності на обладнанні, тому що ремонт, виконаний неспеціалістами, може спричинитися до серйозних пошкоджень і позбавляє права на гарантійний ремонт. ▼ Ремонт обладнання може здійснюватися виключно уповноваженими працівниками центрів технічного обслуговування. Для ремонту повинні використовуватися тільки оригінальні запасні частини. ▼ Перед тим, як завантажити білизну в сушильну машину, необхідно пропустити її через центрифугу або добре віджати. Добре віджата білизна висохне швидше. ▼ Після кожного використання сушильної машини акуратно очистіть фільтр, щоб гарантувати безперешкодну циркуляцію повітря. ▼ Не підключайте і не виймайте штепсель з розетки електромережі мокрими руками. ▼ Сушильна машина повинна під’єднуватися до заземленої електророзетки, яка відповідає усім вимогам безпеки. ▼ Не під’єднуйте машину до електророзетки за допомогою продовжувачів або розгалужених вилок. ▼ Не залишайте обладнання під дією атмосферних явищ. ▼ Перед тим, як здійснити техогляд обладнання чи його миття, не забувайте його відключити з розетки електричного струму. Щоб відлучити обладнання з розетки електричного струму, не тягніть за електропровід, а за штепсель. ▼ Це обладнання позначене символами згідно вимог Європейської директиви про відходи електричного та електронного обладнання 2002/96/EC Waste Electrical and Electronic Equipment (WEEE). Запевніться у тому, що ця продукція була правильно утилізована. Споживач повинен сприяти попередженню можливих негативних наслідків для здоров’я і навколишнього середовища. ▼ Знак на виробі чи на супроводжуючій його документації вказує на те, що цей виріб не вважається звичайним домашнім відходом, а повинен здаватися у відповідний пункт збору для утилізації електричної та електронної апаратури. ▼ Виріб повинен перероблятися згідно місцевих норм для переробки відходів. Для одержання додаткової інформації про обходження, рекуперацію та рециклізацію цього виробу звертайтеся у відповідний місцевий відділ, службу збору відходів домашнього користування або у магазин, у якому Ви придбали даний електроприлад. ПІДПРИЄМСТВО-ВИРОБНИК ВІДХИЛЯЄ БУДЬ-ЯКУ ВІДПОВІДАЛЬНІСТЬ ЗА МОЖЛИВІ НЕЩАСНІ ВИПАДКИ, ВИКЛИКАНІ НЕДОТРИМАННЯМ НОРМ БЕЗПЕКИ ТА ВИМОГ, ВКАЗАНИХ У ЦІЙ ІНСТРУКЦІЇ.135 SM2239

ОПИС ОБЛАДНАННЯ ІНСТАЛЯЦІЯ ОБЛАДНАННЯ Інсталяція повинна здійснюватися кваліфікованими працівниками згідно вказівок, наданих виробником. Помилкова інсталяція може завдати шкоди людям та предметам. ▼ Встановіть сушильну машину неподалік від вікна, щоб сприяти виводу вологого повітря. ▼ Щоб уникнути формування конденсату, користуйтеся вивідною трубою, під’єднаною до отвору A, розміщеного внизу на задній панелі обладнання (рис. 3). ІНСТАЛЯЦІЯСушильна машина – це прилад для домашнього користування, який може сушити усі види тканин. ▼ Структура обладнання складається з відповідно оброблених та полакованих стальних панелей, які залишаються непошкодженими протягом довгого часу. ▼ Двигун та рухомі частини були спроектовані та вироблені таким чином, щоб забезпечити максимально можливе обмеження шуму. ▼ Панель управління дозволяє користувачу безперешкодно виконувати усі передбачені програми сушіння. ▼ Великі дверцята значно полегшують процес завантаження та виймання

1 - Дверцята барабана2 - Фільтр 3 - Ніжки, що регулюються 4 - Табличка з технічними характеристиками5 - Отвір випуску пари6 - З’єднувальний фланець7 - Спускна труба8 - Суппорт труби136 SM2239 ІНСТАЛЯЦІЯ ОБЛАДНАННЯ

▼ Не закривайте доступ повітря до задньої частини обладнання. ▼ Встановіть фільтр у положення, передбачене згідно вказівок на рис. 4. ▼ Очищайте внутрішній простір сушильного барабана за допомогою вологої шматки, щоб усунути пил.

Під’єднайте вивідну трубу до отвору, розташованого з заднього боку сушильної машини (рис.6), виконуючи наступні операції: ▼ Під’єднайте один кінець труби до з’єднувального фланця з наконечником. ▼ Поверніть з’єднувальний елемент (разом з трубою) проти годинникової стрілки всередині вивідного отвору. ▼ Виведіть трубу з заднього боку сушильної машини вліво або вправо через отвір, розташований у нижній частині корпусу машини. ▼ Встановіть інший кінець труби поряд з вікном або вентиляційним люком. Якщо це неможливо, запевніться, що приміщення під час роботи сушильної машини добре провітрюється. Користуйтеся суппортом (рис. 7) для закріплення труби. Ніжки, що регулюються. Встановіть сушильну машину у вертикальне положення таким чином, щоб вона міцно стояла на усіх чотирьох ніжках. Згодом вирівняйте машину, закріпивши ніжки, як описано нижче: ▼ злегка підніміть обладнання; ▼ відрегулюйте ніжки на необхідній висоті (рис. 5) (не викручуйте надмірно ніжки та не користуйтеся закруткою); ▼ опустіть обладнання на підлогу. ▼ Погано вирівняна сушильна машина може пошкодити підшипники і спричинитися до надто швидкого зношення механічних частин. Ця сушильна машина не повинна кріпитися до підлоги. ВИРІВНЮВАННЯ СУШИЛЬНОЇ МАШИНИ ПІД’ЄДНАННЯ ВИВІДНОЇ ТРУБИ

Увага: Труба випуску повітря повинна під’єднуватися також і у випадку, коли повітря випускається назовні; у протилежному випадку випущене вологе повітря може повернутися у машину, затягаючи час сушіння. Вологе повітря може також пошкодити сушильну машину. Незважаючи на те, що повітря, що виходить з випускної труби, лише гаряче і вологе і не є небезпечним, воно ніколи не повинно направлятися на людей, тварин чи рослини. Увага: Повітря з випускної труби ніколи не повинно виводитися у димохід, який використовується для виводу диму, що виробляється обладнанням, яке використовує газ чи інші види пального.137 SM2239 Це важливо! Після завершення циклу сушіння вийміть електрошнур з електромережі, щоб перешкодити дітям випадково включити обладнання. ВІДКРИТТЯ ДВЕРЦЯТ ТА ЗМІНА ЙОГО НАПРЯМУ ▼ Натиснути на правий бік дверцят (рис. 9), щоб їх відкрити. Якщо напрям відкриття дверцят був змінений, натисніть на лівий бік. ▼ Напрям відкриття дверцят може мінятися згідно потреб (рис. 10). ПРИМІТКА: Ця операція повинна виконуватися тільки спеціалізованим працівником. Звертайтеся у центр технічного обслуговування або до продавця.

ІНСТАЛЯЦІЯ ОБЛАДНАННЯ

ПІД’ЄДНАННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ

▼ Запевніться, що електрична напруга, яка вказана у табличці з технічними даними, встановленій на задній стінці обладнання, відповідає напрузі електричної мережі. ▼ Після інсталяції обладнання доступ до мережі електроживлення повинен забезпечуватися загальним перемикачем. ▼ Усі перемикачі, електричні шнури, а також розетки електромережі повинні відповідати таким показникам, які дозволяють витримати максимальне навантаження, вказане у таблиці. ▼ Електромережа, до якої під’єднана сушильна машина, повинна бути заземлена. У протилежному випадку, виробник відхиляє будь-яку відповідальність за можливі нещасні випадки (рис. 8). ▼ Якщо електрошнур був пошкоджений, зверніться у найближчий спеціалізований центр технічного обслуговування клієнтів. ▼ Не під’єднуйте сушильну машину до електромережі за допомогою таких непрямих елементів, як продовжувачі чи перехідні багатоканальні

▼ Встановіть обладнання таким чином, щоб шнур електричного живлення був легкодоступний для швидкого від’єднання у випадку потреби.138 SM2239

КОРИСТУВАННЯ ПРИЛАДОМ ОПИС ПАНЕЛІ УПРАВЛІННЯ

Ручка програмування служить для вибору бажаних програм в залежності від типу тканини і власних потреб. Її переведення в положення STOP не лише вимикає дисплей, але також виконує функцію перепрограмування машини. Якщо з будь-якого мотиву ви забажаєте змінити програму або додати іншу білизну, достатньо встановити ручку програмування у положення STOP, після чого обрати нову програму і натиснути кнопку START. Прим. Увага!! радимо використовувати цю функцію лише за умови нагальної потреби і не пізніше ніж за 3 хвилини після початку програми, яку ви бажаєте змінити. Прим. У деяких моделях підсвітка дисплею гасне через декілька хвилин після встановлення програми Delay aбо завершення циклу. Для її вмикання достатньо натиснути будь-яку кнопку. S. Кнопка Start: Після натиснення цієї кнопки сушильна машина розпочне запрограмований цикл сушіння. LS. Індикаторна лампочка Start не горить – вказує на положення “STOP”; безперервно горить – вказує на виконання програми; швидко блимає – вказує на необхідність запуску обраної програми; повільно блимає – вказує на завершення програми. U. Кнопки вибору (+/-) режиму сушіння служать для обрання необхідного рівня вологості при виконанні програм з електронним управлінням і часу виконання програм в ручному режимі. Не всі програми передбачають можливість обрання всіх позицій (див.: «ТАБЛИЦЮ

LA. Машина має 4 іконки програми сушіння з електронним управлінням. Обрана іконка мигає, а інші 3 безперервно світяться. Після запуску циклу продовжує горіти лише обрана іконка. CT. Таймер сушіння показує запрограмований час з 20-хвилинними інтервалами максимум до 2 годин 40 хвилин для програми сушіння бавовни та 2 годин для синтетики. C. Кнопка виключення зумера вимикає функцію зумера, який у протилежному випадку є завжди ввімкненим. Цей вибір залишається у пам’яті програми також у випадку вимкнення. Сигнали зумеру: 1 довгий сигнал (запуск циклу) 4 довгих сигнала (завершення циклу) 4 коротких сигнали (крутіння барабану при дії функції Проти зминання) A. Кнопка Проти зминання вмикає функцію, яка наприкінці циклу сушіння білизни в машині продовжує крутити барабан в одному чи іншому напрямку протягом додаткових шестидесяти хвилин для запобігання зминання білизни. Кожне обертання барабану супроводжується короткими сигналами зумера. H. Кнопка Проти зминання при затримці сушіння служить для крутіння білизни в барабані під час очікування для запобігання її зминання. lh. la. lc. Поява на дисплеї іконок «зумер», «проти зминання» та «затримка старту» свідчить про ввімкнення однієї з цих

R. Кнопка «затримка старту» дозволяє затримати початок сушіння максимум на 16 годин. За кожного натиснення кнопки початок затримується на одну годину. При натисненні кнопки START після ввімкнення затримувача на дисплеї з’явиться мигаючий символ h. Цей момент є початком очікування машиною запрограмованої кількості годин, після завершення якого вона автоматично розпочне цикл сушіння. У випадку вимкнення під час затримки постачання електроенергії задану програму буде відмінено, а натиснення кнопки START призведе до негайного початку циклу. CR . Таймер затримки старту показує запрограмований час з 1-годинним інтервалом максимум до 16 годин.

CRLACTLS Ih. Ia. Ic. SM2239 Увага: Час сушіння залежить від ряду факторів: ваги, розмірів білизни, виду тканини, ступеня вологості. Добре віджаті та центрифуговані тканини сохнуть швидше. Щоб уникнути того, що білизна помнеться, не перевантажуйте сушильну машину. КОРИСТУВАННЯ ПРИЛАДОМ ДЛЯ ПРАВИЛЬНОГО СУШІННЯ БІЛИЗНИв положення Stop для відміни раніше встановлених програм, потім встановіть її на найпридатнішу для типу тканини програму. За допомогою кнопок вибору режиму сушіння (+/-) оберіть бажаний рівень вологості (див. “ТАБЛИЦЮ ПРОГРАМ”). ▼ Для зупинення машини під час виконання циклу сушіння достатньо відкрити дверцята. Це призведе до повільного зупинення барабану. (Пам’ятайте, що під час відчинення дверцят внутрішні деталі сушильної машини можуть бути дуже гарячими).▼ Для продовження циклу сушіння закрийте дверцята і натисніть кнопку “Start”.▼ Після завершення сушіння заблимає індикаторна лампочка start і пролунає сигнал зумеру. Встановіть ручку програм у положення STOP.▼ Відчиніть дверцята барабану та витягніть з нього білизну.▼ Зачиніть дверцята.▼ Сухими руками витягніть вилку сушильної машини з електричної розетки.Виконайте наступні дії: ▼ Прокрутіть білизну в центрифузі пральної машини. ▼ Розсортируйте білизну за типом або за тканиною.▼ Застебніть замки-блискавки, гудзики і не забудьте повивертати всі кишені.▼ Повивертайте светри. ▼ Відчиніть дверцята.▼ Помістіть білизну у барабан, починаючи з завантаження простирадл з куту.▼ Радимо завантажувати разом білизну різних розмірів. ▼ Зачиніть дверцята.▼ Витріть руки (ніколи не торкайтеся електроприладів вологими руками).▼ Вставте вилку до електричної розетки. ▼ Встановіть ручку програмування ТАБЛИЦЯ ПРОГРАМ

ЕЛІКАТНІТКАНИНИ 160-140

АКСИМАЛЬНЕ ЗАВАНТАЖЕННЯ БІЛИЗНИ ПРОГРАМИ З ЕЛЕКТРОННИМ КОНТРОЛЕМ ВОЛОГОСТІ140 SM2239

ВИКОРИСТАННЯ ОБЛАДНАННЯ ВАГА БІЛИЗНИ Вказана вага приблизна і може змінюватися в залежності від виробника, якості та обробки. Постільна білизна Ковдра 700 гр. Нижнє простирадло 550 гр. Верхнє простирадло 600 гр. Наволочка 180 гр. Кухонна білизна Рушник (для тарілок) 90 гр. Рушник (для стаканів) 70 гр. Шматка 20 гр. Рушничок для рук 200 гр. Інші види білизни Халат 1200 гр. Рушник великий 800 гр. Сорочка жіноча 300 гр. Сорочка чоловіча 600 гр. Сорочки чоловічі і жіночі з синтетичних тканин 300 гр. Столова білизна Скатертина 250 гр. Скатертина велика 1000 гр. Серветка 80 гр. Чоловічий одяг Сорочка легка 250 гр. Майка (без рукавів) 120 гр. Шорти 150 гр. Труси довгі 250 гр. Піжама 480 гр. Сорочка нічна 400 гр. Хусточки 25 гр. Жіночий одяг Сорочка 100 гр. Кофта 100 гр. Коротка спідниця 80 гр. Труси 150 гр. Сорочка нічна 180 гр. Піжама 450 гр. Хусточка 15 гр. Для того, щоб завжди забезпечити відмінне сушіння білизни, не забувайте регулярно чистити фільтр. Не забувайте перевіряти і, якщо необхідно, чистити фільтр після кожного циклу сушіння.

Чистка фільтру повинна виконуватися після того, як обладнання охолонуло! Для чистки фільтру користуйтеся нижче наведеними вказівками: ▼ Відкрийте дверцята. ▼ Захопіть фільтр двома руками та потягніть його вперед, щоб вийняти. ▼ Делікатно розширте верхній край фільтру та відкрийте його. ▼ Вийміть волокна тканин. ▼ Закрийте фільтр, запевнившись, що защіпка знаходиться у правильному

▼ Очистіть направляючі фільтра на обладнанні за допомогою пилососу, якщо це необхідно. ▼ Знову встановіть фільтр на направляючі (рис. 17). ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ЗАСТЕРЕЖЕННЯ ЩОДО ТКАНИН У випадку сумнівів щодо виду тканини перевірте етикетку, яка знаходиться на виробах. Майже усі види одягу, які можуть сушитися у сушильній машині, мають відповідне позначення на

Для того, щоб уникнути електризування одягу, під час їх полоскання у пральній машині додайте пом’якшувач. Негайно вийміть з барабану одяг з синтетичних тканин, щоб він не пом’явся. ЧИСТКА ФІЛЬТРУ

SM2239 Сушильна машина не працює

1) Обладнання було добре підключене до

2) Штепсель, увімкнутий у електромережу,

2a) Запобіжник не перегорів (Перевірте його, під’єднавши до електромережі інше обладнання; наприклад, настільну

2b) Були виконані усі вказівки, вказані у інструкції. Сушильна машина не працює

1) Дверцята були добре закриті.

2) Була натиснута кнопка “START”.

Сушильна машина не сушить

1) Вивідна труба для повітря не була

придавлена чи перекручена.

2) Фільтр не був забитий (пам’ятайте, що

під час відкривання дверей внутрішні частини сушильної машини можуть бути дуже гарячими). УСУНЕННЯ ПРОБЛЕМ Якщо після виконання вищевказаних функцій обладнання залишається несправним, повідомте про несправність у найближчий центр технічного обслуговування. Просимо у цьому випадку вказати модель, серійний номер і вид несправності. Ця інформація допоможе працівнику центру технічного обслуговування оснаститися необхідними запчастинами, щоб гарантувати швидкий та ефективний ремонт. ДОДАТКОВІ ФУНКЦІЇ Щоб зекономити простір, продавець може запропонувати вам додатковий пристрій, який допоможе встановити сушильну машину на пральній машині з дверцями переднього завантаження. Монтажник порадить вам, на яку модель обладнання може бути встановлений цей пристрій. ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ Усі види електрообладнання час від часу можуть виходити з ладу. У цих випадках звертайтеся до кваліфікованого електрика. Тим не менше, численні проблеми можуть бути усунені без втручання спеціалістів. Увага: У випадку несправності негайно від’єднайте обладнання від електромережі. Перш, ніж звернутися до центру техобслуговування, перевірте обладнання згідно вказаного нижче.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ UA142 SM2239
