MANUALE UTENTE VDR07L Ardo

La ringraziamo per aver scelto il nostro prodotto.

Prima di collegare e utilizzare l'apparecchio Le consiglio di leggere attendente il presente libretto d'istruzioni. La conoscenza del funzionamento dell'apparecchio Le permetterà di uso correttamente e in sicurezza.

Nel presente libretto d'istruzioni sono riportate le caratteristiche tecniche dell'asciugatrice e una series di utili indicatori concernenti il suo funzionamento, il tutto concepito al fine di aiutarLa a trickle il meglio dall'apparecchio. Qualora l'apparecchio venga venduto o trasferito a terzi, non dimenticate di conseignare al nuovo utente il presente libretto d'istruzioni.

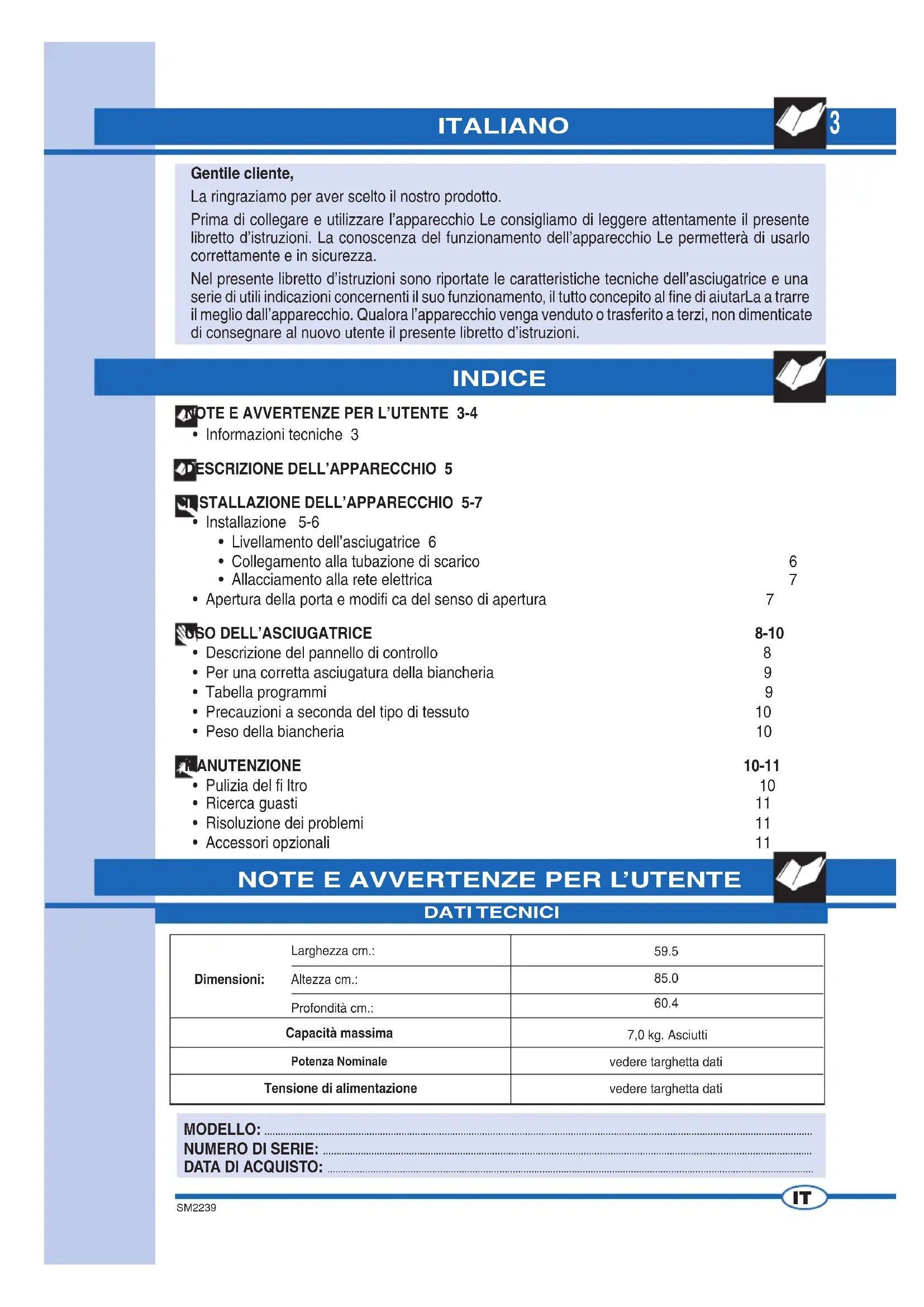

INDICE

OTE E AVVERTENZE PER L'UTENTE 3-4

• Informazioni tecniche 3

DESCRIZIONDE DELL'APPARECCHIO 5

STALLAZIONDELL'APPARECCHIO 5-7

Installazione 5-6

Livellamento dell'asciugatrice 6
- Collegamento alla tubazione di scarico
- Allacciamento alla rete elettrica

• Apertura della porta e modifica del senso di aperture

SO DELL'ASCIUGATRICE

• Descrizione del pannello di controllo
  Per una corretta asciugatura della biancheria
• Tabella programmi
• Precauzioni a seconda del tipo di tessuto
• Peso della biancheria

6 7

7

ANUTENZIONE

Pulizia del fi ltro
Ricerca guasti
Risoluzione dei problemi
- Accessori opzionali

8-10

8
9
9
10
10

10-11

10
11
11
11

NOTE E AVVERTENZE PER L'UTENTE

DATI TECHNICI

Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	60.4
Capacità massima		7,0 kg. Asciutti
Potenza Nominale		vedere targhetto dati
Tensione di alimentazione		vedere targhetto dati

MODELLO:
NUMERO DI SERIE:
DATA DI ACQUISTO:

4

La presente asciugabiancheria è destinata ad uso esclusivamente domestico. Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Conservare il presente libretto vicino all'apparecchio, in modo da poterlo sempre consultare confacilitya, se necessario.
Qualsiasi modifica o tentativo di manomissione apporati all'apparecchio possono essere fonte di pericolo per l'utilizzatore e provocare danni al prodotto.
Al momento della consegna controllare che l'apparecchio non abbia subito danni durante il trasporto. Qualora vengano rilevati dei danni, informarne immediatamente il rivenditore.
Non coprire l'asciugatrice con biancheria o altri oggetti.
Nel posizionare l'apparecchio, assicurarsi che il cavo d'alimentazione non rimangaiegato o schiacciato e verifi carne l'accessibilità.
Dopo l'uso dell'asciugatrice chiudere sempre la porta.

In questo modo si eviterà che i bambini si arrampichino sulla porta provocando il ribaltamento dell'asciugatrice.

L'apparecchio non deve essere usato da bambinienza sorveglianza.
- Ricordarsi che durante il ciclo di asciugatura il tubo di scarico si scalda e può raggiungere temperature superiori a 60^ . Evitate di toccare但这a parte prima di aver completato il ciclo di raffreddamento.
Non utilizzato l'apparecchio per asciugare capi sporchi.
Non asciugare capi sporchi di olio per cucinare, petrollio, acetone, alcohol, benzina, kerosene, smacchiatori, acqua ragia, cera.
Eliminare queste sostanze mediante un lavaggio a caldo e con un abbondante dose di deter-sivo prima di caricare i capi nell'asciugatrice.
Non asciugare oggetti in gommapiuma, lattice, impermeabili, tessuti impermeabilitizzati, materassini di gomma, oggetti stampati, vestiti o cuscini imbottiti con gommapiuma, poiché questi materiali potrebbero sciogliersi e danneggiare gli altri capi di biancheria o lo stesso appearechio.
Ammorbidenti e prodotti similii devono essere usati rispettoando le istruzioni del fabbricante riportate sulla confezione.
In caso di vendita o trasferimento dell'apparecchio, non dimenticare di conseignare assieme ad"This also the presente libretto. Cio aiuterà il nuovo proprietario ad usare l'asciugabiancheria correttamente e in sicurezza.
Non cercate di riparare eventuali guasti all'apparecchio da soli; riparazioni eseguite da personale non professionale possono essere causa di seri danni e renderanno nullo qualsiasi diritto a ripa

razioni in garanzia.

La riparazione dell'apparecchio deve essere effettuata soltanto da personale autorizzato dai centri di assistenza. Tutte le riparazioni devono essere eseguite utilizzando esclusivamente parti di ricambio originali.
Centrifugare or strizzare bene la biancheria prima di caricarla nell'asciugatrice. La biancheria centrifugata asciughera più in fretta.
Pulire accuratamente il fi ltro dopo agli uso dell'asciugatrice in modo da garantire una perfetta circolazione dell'aria.
Non insere o estrarre la spina alla presa di corrente con le mani umide.
L'asciugatrice deve essere collegata a una presa di corrente munita di un efficienteistema di messa a terra rispondente alle vigenti nome di sicurezza.
Non usare prolonghe o adattatori multipli per collegare l'apparecchio alla rete di alimentazione.
Non esporre l'apparecchio all'azione degli agenti atmosferici.
Prima di eseguire la manutenzione o la pulizia dell'apparecchio, non dimenticare di scollegarlo alla rete elettrica. Non tirare il cavo di alimentazione per scollegare l'apparecchio alla rete, ma afferrare la spina.
Su quello apparecchio è apposta la marcatura attestante la sua rispondenza alla Direttiva Europea 2002/96/CEE, Rifi uti di apparecchiature elettriche ed elettroniche (WEEE). Assicurarsi che lo smaltimento dell'apparecchio avvenga in maniera corretta. L'utilizzatore è tenuto a contribuire alla prevenzione di qualsiasi seguenza negativa sulla salute e sull'ambiente.

Questo symbolo applicato sul prodotto o sui documenti che lo accompagnano sta ad indicare che questo appearecchio non più essere trattato come i normali rifi uti domestici, ma deve essere consecnato ad un centro di raccolta autorizzato per consentire il riutilizzo di parti elettriche ed elettroniche.
Per lo smaltimento dell'apparecchio atteneri alle vigenti norme locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riutilizzo del presente apparecchio rivolgersiagli organi competenti, ai servizi locali di raccolta rifi uti domestici o al rivenditore presso il quale l'apparecchio è stato acquistato.

IL COSTRUTTORE NON PUO' ESSERE RITENUTO RESPONSABILE PER EVENTUALI INCIDENTI CAUSATI DALLA MANCATA OSSERVANZA DELLE NORME DI SICUREZZA E DELLE INDICAZIONI RIPORTATE NEL PRESENTE LIBRETTO D'ISTRUZIONI

DESCRIZIONE DELL'APPARECCHIO

L'asciugatrice è un apparecchio per uso domestico in grado di asciugare agli tipo di tessuto.

La struttura della macchina è costituita da pannelli in acciaio trattati e verniciati in modo da garantire inalterate le sue qualità estetiche nel tempo.
Il motore e le parti in movimento sono state progettate e fabbricate in modo da garantire i minimi livelli di rumorosità possibili.
Il pannello di lavoro è concepito in modo da consentire all'utilizzatore di eseguire alla diffi colta i programmi di ascugatura previsti.
La porta di ampie dimensioni rende ancora più facile il carico e lo scarico della biancheria.

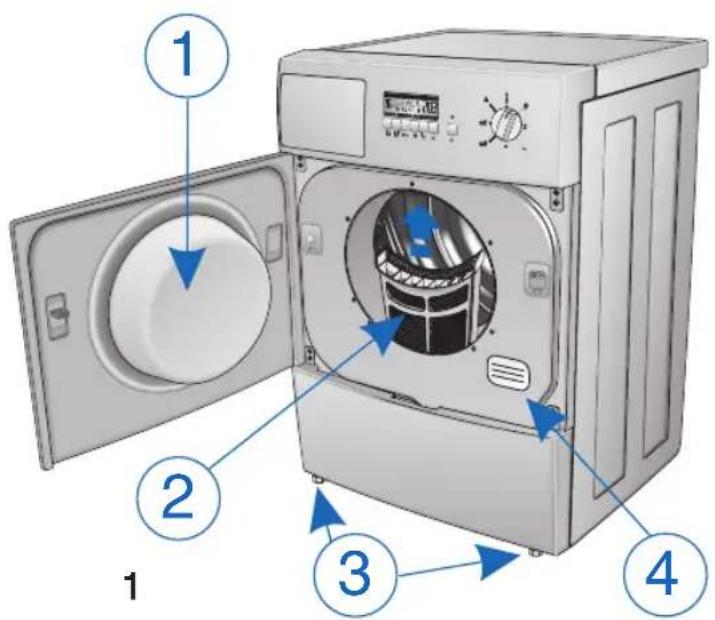

1 - Porta cestello
2 - Filtro
3 - Piedini regolabili
4 - Targhetta caratteristica tecniche
5 - Foro di scarico vapore
6 - Flangia di raccordo
7 - Tubo di scarico
8 - Supporto tubo

INSTALLAZIONE DELL'APPARECCHIO

INSTALLAZIONE

L'installazione deve essere affi data a personale quali cato ed eseguita seconde le istruzioni fornite dal costruttore. Un'installazione non corretta vuo provocare danni a persona e cose.

Posizione l'asciugatrice in prossimità di una finesta al fine di facilitare l'evacuazione dell'aria umida.
Per evitare la formazione di condensa utilizzare un tubo di scarico da collegare al foro A ricavato in basso nel pannello posteriore dell'apparecchio (fi q. 3).

INSTALLAZIONE

Non ostruire l'ingresso dell'aria nella parte posteriore dell'apparecchio.

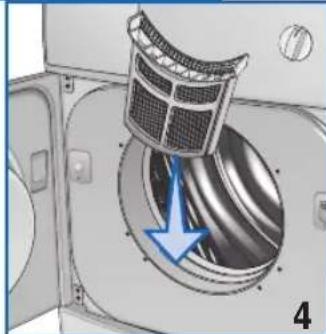

Montare il fi itro nella posizione prevista come indicato nella (fi g. 4).
Pulire l'interno del cestello di asciugatura con uno straccio umido per eliminare depositi di polvere.

LIVELLAMENTO DELL'ASCIUGATRICE

Piedini regolabili. Mettere l'asciugatrice in posizione verticale in modo che poggi saldamente sui tutti e quattro i piedini, quindi livellarla regolando i piedini come segue:

Sollevare leggermente l'asciugatrice.
Regolare i piedini alla giusta altezza (fi g. 5).

(Non svitareecessivamente i piedini e nonutilizzare un avvitatore).
Abbassare l'asciugatrice.

Una macchina livellata non correttamente può danneggiare i cuscinetti e accelerarne l'usura. Questa asciugatrice non necessita di essere fi ssata a pavimento.

COLLEGAMENTO DEL TUBO DI SCARICO

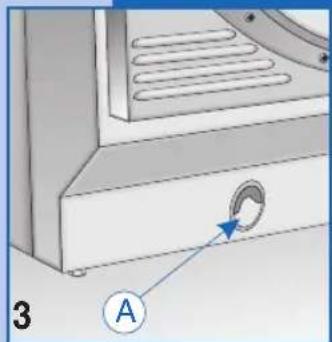

Collegare il tubo di scarico all'uscita posta sul retro dell'asciugatrice (fi g.6) secondo le seguenti indicazioni:

▼ Collegare un'estremita del tubo alla fl angia di raccordo fornita a corredo.

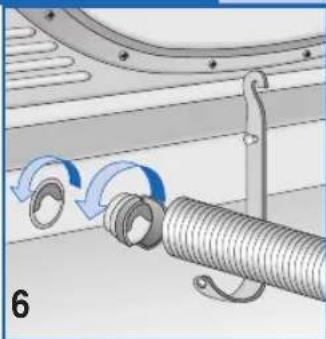

Ruotare l'elemento d'unione (assieme al tubo) in senso antiorario all'interno del foro d'uscita.

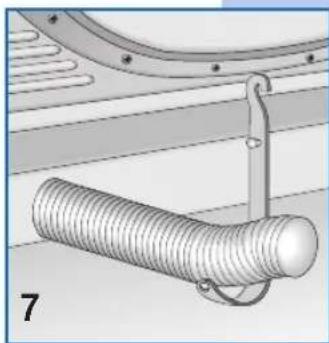

Far uscire il tubo dal retro dell'asciugatrice verso sinistra o verso destraattraverso la cavity presente nella parte inferiore del corpo della macchina.
Posizione l'altra estremità del tubo vicino a una finestra o a un'apertura di ventilazione nella parete esterna. Qualora ciò non fosse possibile, assicurarsi che il locale sia ben ventilato quando l'asciugatrice è in funzione. Utilizzato il supporto (fi g. 7) per fi sssare il tubo.

Importante: Il tubo di evacuationi dell'aria deve essere collegato anche nel caso in cui l'aria non venga scaricata all'esterno; in caso contrario l'aria umida scaricata poto rientare nella macchina allungando i tempi di asciugatura.

L'aria umida cui inolte danneggiare l'asciugatrice. Sebbene I'aria in uscita alla tubazione di scarico sua soltanto calda e umida e non costituisca un pericolo, non delve mai essere diretta verso persone, animali o piante.

Importante: L'aria di scarico non deve mai essere convogliata in una canna fumaria utilizzata per l'evacuatione dei fumi generati da apparecchi che utilizzato gas o altri tipi di combustibile.

Assicurarsi che la tensione individata sulla targhetta posta sul retro dell'apparecchio corrisponda alla tensione di rete.
Al termine dell'installazione, l'apparecchio deve essere collegato alla rete di alimentazione tramite un interruptore bipolare.
Tutti i dispositivi d'interruzione, i cablaggi e le prese di corrente devono ave una portata nominale in grado di sostarare il carico massimo indicato sulla targhetta dati.
La rete di alimentazione alla quale è collegato l'apparecchio delve essere dotato di sistema di messa a terra. In caso contrario il costruttore non sare responsabile per eventuali incidenti (fi g. 8).
In caso di danneggiamento del cavo di alimentazione, rivolgersi al più vicino servizio assistenza clienti.
Non collegare l'asciugatrice alla rete elettrica in modo indiretto mediante prolun-ghe o adattatori multipli.
Posizione l'apparecchio in modo che il cavo di alimentazione sia agevolmente accessibile per scollegarlo in caso di necessità.

Importante: Al terminel del ciclo di asciugatura, staccare l'apparecchio alla rete elettrica di alimentazione in modo da evitare che bambini possano metterlo in funzione.

APERTURA DELLA PORTA E MODIFICA DEL SENSEO DI APERTURA

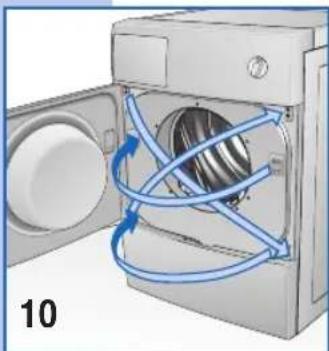

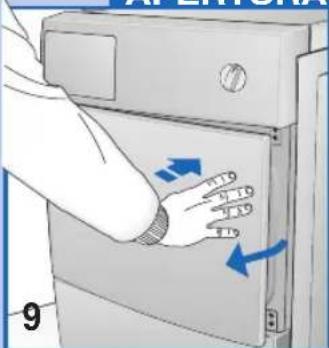

Esercitare una pressione sulla parte destra della porta (fi g. 9) per aprirla. Se il senso di aperture è statoambiato, alla premere sulla parte sinistra.

Il senso di apertura della porta cui è essere modificato in base alle necessità (fig. 10).

N.B.: Questa operazione deve essere eseguita sostanto da un technician specializzato.
Rivolgersi al centro assistenza del venditore.

DESCRIZIONE PANNELLO DI CONTROLLO

11

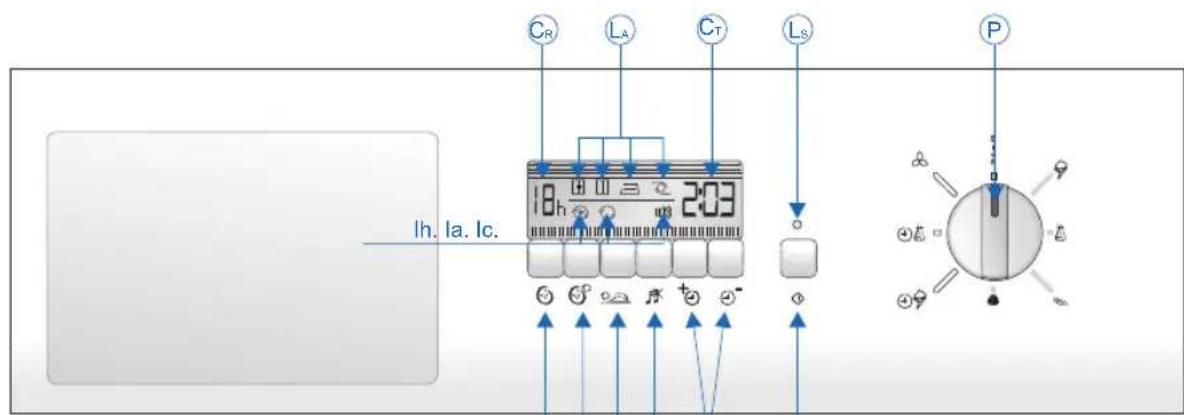

P. Manopola programmi serve a selezionale i programmi desiderati socondo il tipo di tessuto e alle proprie necessità, la posizione di STOP nelle che spegnere il disply haanche la funzione di resettare la macchina. Se si decide delle per qualsiastivo cuiareprogramma oaggiungere della biancheria, bastaStampicamente posizionare la manopola sullo STOP, quindi selezionale il nuovo programmale premere il tasto START.

NB. Attenzione!! si consiglia di utilizzato questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti.

N.B. In alcuni modelli con il programma Delay impostato, o alla fi ne del ciclo, la retro illuminazione del display dopo alcuni minuti si spegne. E suffi)ciente azionare un qualiasi tasto perché questa si riaccenda.

S. Tasto Start premendo Anything to do inizi a ciclo d'asciugatura impostato.
Ls. LED Start spento indica la posizione di "STOP"; Acceso fi sso indica programma in corso; Lampeggio veloce indica programma selezionato da avviare; Lampeggio lento indica la fi ne del programma.
U. Tasti selettori (+/-) d'asciugatura servono a selezionare il grado d'umidità desiderato nei programmi a controllo elettronico, e il tempo nei programmi manuali.

Non tutte le selezioni sono possibili in tutti i programmi.(vedi: "TABELLA PROGRAMMI")

LA. Le icone del programma asciugatura con controllo elettronico sono 4, quella selezionata lampeggia nelle le altre 3 restano fi sse.

A ciclo avviato rimane accesa solo quella scelta.

CT. Contatore asciugatura visualizza il tempo impostato con passi di 20 minuti fi no ad un massimo

di 2 ore e 40 minuti per il programma cotone e di 2 ore per i sinteti.

C. Tasto esclusione cicalino esclude la funzione del cicalino altrimenti sempre attivo, la scelta rimane memorizzataanche in caso di spegnimento.

Le segnalazioni sono:

1 beep lungo (ciclo avviato)
4 beep lunghi (ciculo terminato)
4 beep brevi (rotazione cestello per funzione anti-piega)

A. Tasto antipiega attiva la funzione che al termine del ciclo di asciugatura la biancheria all'interno dell'asciugatore continua a girare in un senso e nell'altro per altri sessanta minuti riducendone la sgualcitura. Ogni rotazioneiene segnalata dal cicalino con brevi beep.
H. Pulsante antipiega ritardo asciugatura serve a far ruotare la biancheria nel cestello durante l'attesa per diminuirne la sgualcitura.
Ih. la. Ic. Le icone cicalino, antipiega e ritardo partenza visualizzate nel display indicano la che la funzione è attiva.

R. Tasto ritardo partenza permette di ridardare l'asciugatura fi no ad un massimo di 16 ore. Ad agli pressione la partenza verrà ridardata di un'ora. Premendo il tasto START il ritterdatore attenuato viene indicato sul display con il simbolo h lampeggiante, da quel momento la macchina dopo aver attesso il numero delle ore impostato, inizIERA automaticamente il ciclo d'asciugatura.

Nel caso di interruzione dell'alimentazione durante il ritardo, l'impostazione viene annulata e premendo lo START il ciclo parte immediamente.

CR. Contatore ritardo di partenza visualizza il tempo impostato con passi di un'ora fi no ad un massimo di 16 ore.

PER UNA CORRETTA ASCIUGATURA DELLA BIANCHERIA

Procedere come segue:

A

Centrifugare la biancheria.

B

Separate i capi in base al tipo o al tessuto.

▼ Chiudere le cerniere lampo, allacciare i bottoni e ricordarsi di vuotare tutte le tasche.

Rovesciare imaglioni.

C

Apire la porta.

Caricare la biancheria nel cestello ricordando di caricare per prime le lenzuola da un angolo.

Si consiglia di caricare assieme capi piccoli e grandi.

D

Chidere la porta.

Asciuqarsi le mani (mai toccare appearecchi elettrici con le mani bagnate).

Inserire la spina nella presa di corrente.

E

Posizione r la manopola del programmatore

sullo Stop per resettare eventuali programmi precedenti, quando ruotarla sul programma più idoneo per il tipo di tessuto.

Con i tasti selettori (+/-) d'asciugatura selezione- re il grado d'umidità desiderato (vedi "TABELLA PROGRAMMI").

F

Per arrestare la macchina durante un ciclo di asciugatura但她a semplemente aprire la porta e il cestello si arresterà lentamente.
(Ricordarsi, quando si après la porta, che le parti interne dell'asciugatrice possono essere molto calde).
Per proseguire il ciclo di asciugatura, chiudere la porta e premere il pulsante "Start".
Finita l'asciugatura segnalata dal lampeggio del led start e dal cicalino riportare il selettore nella posizione di STOP.
Aprière la porta del cestello ed estrarre la biancheria.
Richiudere la porta.
Con le mani asciutte staccare la spina dell'asciugatore alla rete.

TABELLA DEI PROGRAMMI

PROGRAMMI A CONTROLLO ELETTRONICO DELL'UMIDITA'
TESSUTO	MAX. CARICO BIANCHERIA	EXTRA SECCO	SECCO DA RIPORRE	UMIDO DA STIRO	MOLTO UMIDO
COTONE	7.0 kg.			a
SINTETICI	3.5 kg.			a
DELICATI	3.5 kg.	—		a
LANA	1.5 kg.	—		a	—
PROGRAMMI A TEMPO
COTONE	7.0 kg.	160-140 min	140-120 min 120-100 min 100-80 min
SINTETICI	3.5 kg.	120-100 min	80-60 min	60-40 min	40-20 min
RAFFREDDAMENTO	20 min

Importante: Il tempo di asciugatura dipende da una serie di fattiore: peso, dimensioni del capo, tipo di tessuto, grado di umidità. Capi ben strizzati e centrifugati asciugano più in fretta. Per evitare che i capi si sgualciscano non sovraccaricate l'asciugatrice.

PRECAUZIONI PER I TIPI DI TESSUTO

In caso di dubbio sul tipo di tessuto, leggere l'etichetta applicata sul capo.

Quasi tutti i capi che possono essere asciugati a macchina hanno la relativaindicazione sull'etichetta.

Per evitare scariche di elettricità, aggiongere ai capi un ammorbidente durante il ciclo di risciacquo in lavatrice. Togliere immediatamente dal cestello i capi in materiale sintetico per evitare che si squalciscano.

PESI DELLA BIANCHERIA

I pesi indicatei sono approssimativi e possono variare a seconda del fabbricante, della qualita e della fi nitura.

Biancheria da letto		Salvietta	80 g
Trapunta	700	Abbigliamento'uomo g
Lenzuolo di sotto 550 g		Camiccia lava-indossa	250 g
Lenzuolo di sopra 600 g		Canottiera (senza maniche)	120 g
Federa	180	Calzoni corti g	150 g
Biancheria per la casa		Mutande lunghe	250 g
Canovaccio (per piatti) 90 g		Pigiana	480 g
Canovaccio (per bicchieri) 70 g		Camiccia da notte	400 g
Panno 20 g		Fazzolletti	25 g
Asciugamano	200	Abbigliamento dogna
Altri capi di biancheria		Camicetta	100 g
Accappatoio 1200 g		Maglia	100 g
Telo da bagno 800 g		Minigonna	80 g
Camicetta donna 300 g		Slip	80 g
Camiccia'uomo 600 g		Camiccia da notte	180 g
Camicette/camicie in materiale sintetico 300 g		Pigiana	450 g
Biancheria da tavola		Fazzolletto	15 g
Tovaglia 250 g
Tovaglia grande 1000 g

MANUTENZIONE

PULIZIA DEL FILTRO

Per garantire un'ottima asciugatura in anni circostanza non dimenticate di pulire ilrosso a intervali regolari. Ricordarsi di controllare ed eventualmente pulire ilrosso后再o anni ciclo di asciugatura.

Importante:

La pulizia del fi Itro deve essere seeguita ad apparecchio freddo! Per la pulizia del fi Itro seguire leindicazioni riportate qui di seguito:

Apire la porta.
Afferrare il filtrone con ambedue le manie spingerlo in avanti per toglierlo.
▼ Allargare delicatamente il bordo superiore del filtro ed aprire quest'ultimo.
Rimuovere le particelle di tessuto.
Chiudere il filtro assicurandosi che il fermo sia nella giusta posizione.
Pulire le guide di scorrimento del filtro sull'apparecchio con un aspiratore, se necessario.

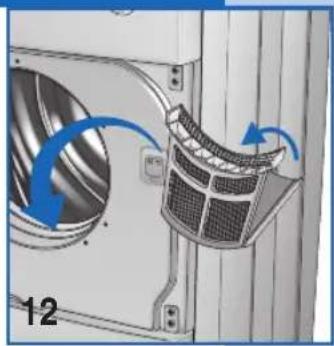

Ripositionare il filtru sulle guide di scorrimento (fig. 12).

RICERCA GUASTI

Tutti gli appearecchi elettrici sono agli tanto sottoposti a guasti. In questi casi rivolgersi ad un elettricista qualifi cato.

Tuttavia molti problemi possono essere risolti senza bisogno di interventi dall'esterno.

Importante: In caso di guasto, scollegare immediatamente l'apparecchio alla rete elettrica.

Prima di chiamare il centro assistenza eseguire i controlli descritti qui di seguito.

RISOLUZIONE DEI PROBLEMI

L'asciugatrice non parte

Controllare che:

1) L'apparecchio sua correttamente collegato alla rete di alimentazione.

2) La spina di rete funzioni regolarmente:

2a) Il fusibile non sua bruciato. (Controllare collegando alla rete un altri appearecchio; p.e. una lampada da ravolo).

2b) Siano state seguite le istruzioni riportate nel manuale.

L'asciugatrice non parte

Controllare che:

1) La porta sia chiusa correttamente.
2) Sia stato premuto il pulsante "START".

L'asciugatrice non asciuga

Controllare che:

1) Il tubo di scarico aria non sua schiacciato o contorto.

2) Il fi itro non sua ostruito. (Ricordarsi, quando si après la porta, che le parti interne dell'asciu-gatrice possono essere molto calde).

Se, una volta eseguiti tutti quosti controli l'apparecchio non funzione ancora, rivolgersi al più vicino centro di assistenza.

Comunicare al personale del centro il modello dell'apparecchio, il numero di serie e il tipo di guasto.

Queste informazioni aiuteranno l'operaore del centro di assistenza a procurare le parti di ricambio necessarie, garantendoosi un intervento di riparazione celere ed effi ciente.

ACCESSORI OPZIONALI

Per guadagnare spazio, il rivenditore può fornire un accessorio che consente di installare l'asciugatrice sulla lavatrice con la porta di carico anteriore.

L'installatore potra informarvi circa il modello di apparecchio al quale cui quod assere applicato lo stato accessorio.

NOTE

Dear Customer,

ACCESORIOS OPCIONALES

Procedere come segue:

A

Centrifugati rufele.

B

Impartiti rufele in functie de tip sau de material.

Inchidei fermoarele, nasturii si reamintiti-va sa goliti toate buzunarele.
