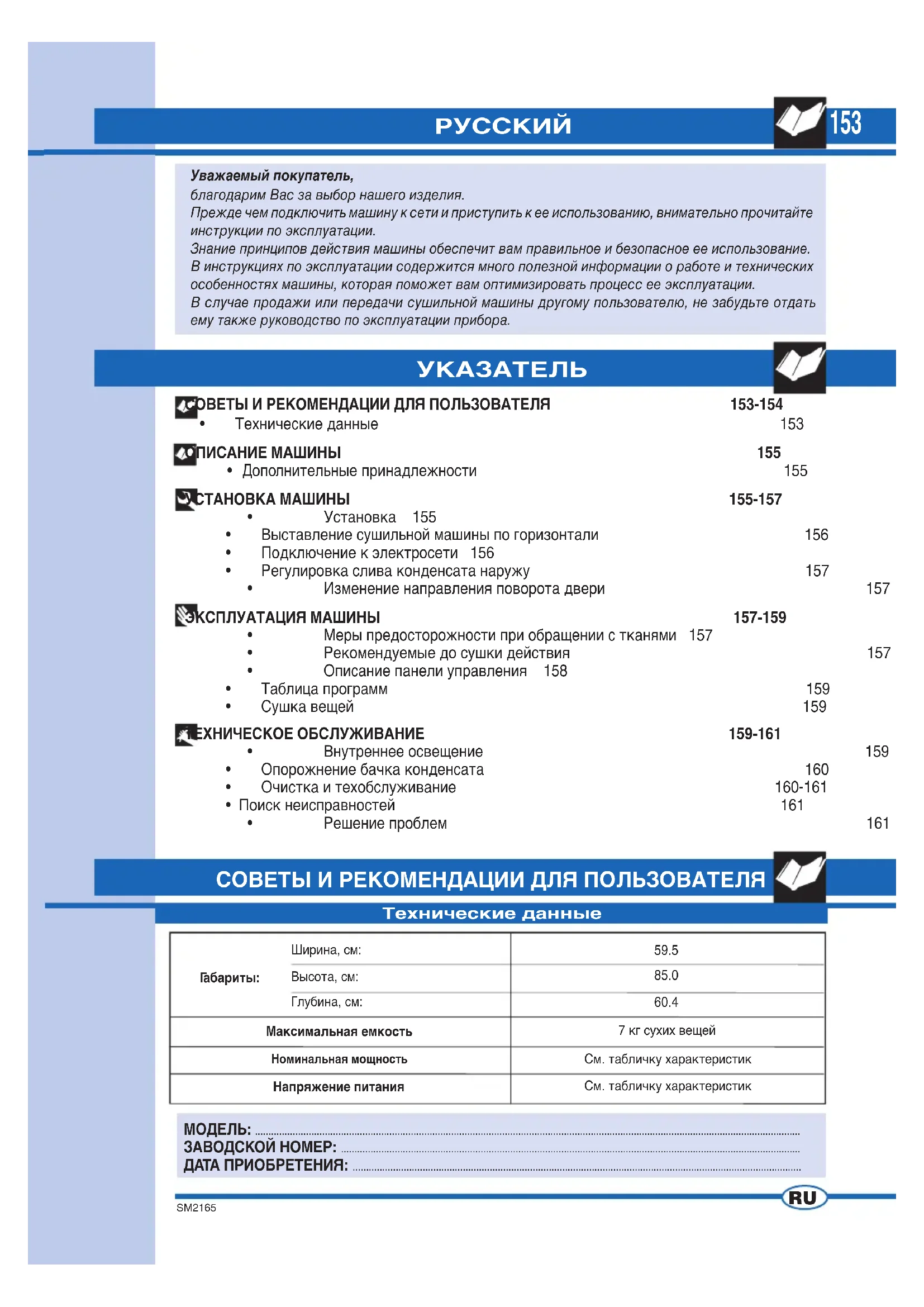

Уважаемый покупатель, благодарим Вас за выбор нашего изделия. Прежде чем подключить машину к сети и приступить к ее использованию, внимательно прочитайте инструкции по эксплуатации. Знание принципов действия машины обеспечит вам правильное и безопасное ее использование. В инструкциях по эксплуатации содержится много полезной информации о работе и технических особенностях машины, которая поможет вам оптимизировать процесс ее эксплуатации. В случае продажи или передачи сушильной машины другому пользователю, не забудьте отдать ему также руководство по эксплуатации прибора. СОВЕТЫ И РЕКОМЕНДАЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ Ширина, см:Высота, см:Глубина, см:

7 кг сухих вещейСм. табличку характеристикСм. табличку характеристикМаксимальная емкостьНоминальная мощностьНапряжение питания Технические данные СОВЕТЫ И РЕКОМЕНДАЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ 153-154

• Технические данные 153 ОПИСАНИЕ МАШИНЫ 155

• Дополнительные принадлежности 155 УСТАНОВКА МАШИНЫ 155-157

• Выставление сушильной машины по горизонтали 156

• Подключение к электросети 156

• Регулировка слива конденсата наружу 157

• Изменение направления поворота двери 157 ЭКСПЛУАТАЦИЯ МАШИНЫ 157-159

• Меры предосторожности при обращении с тканями 157

• Рекомендуемые до сушки действия 157

• Описание панели управления 158

• Таблица программ 159

• Сушка вещей 159 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 159-161

• Внутреннее освещение 159

• Опорожнение бачка конденсата 160

• Очистка и техобслуживание 160-161

• Поиск неисправностей 161

• Решение проблем 161154 SM2165 СОВЕТЫ И РЕКОМЕНДАЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ ▼ Настоящий прибор должен использоваться, как сушильная машина бытового назначения; любое другое ее применение считается неправильным и, соответственно, опасным. ▼ Всегда храните настоящее руководство около сушильной машины для возможной справки по нему в случае необходимости. ▼ Любое изменение или попытка несанкционированного вмешательства в конструкцию машины может привести к созданию опасности для пользователя и вызвать повреждение прибора. ▼ В момент поставки электробытового прибора проверьте его целостность и отсутствие на нем возможных повреждений в результате транспортировки. При обнаружении повреждений немедленно обратитесь к дилеру. ▼ Не покрывайте сушильную машину бельем и прочими предметами. ▼ При установке прибора проверьте, чтобы электрический провод не был согнут или пережат, и чтобы к нему был доступ для выполнения в будущем необходимых действий. ▼ После завершения работы электробытового прибора всегда закрывайте его дверь. ▼ Это не даст детям возможность облокотиться на дверь, в результате чего сушильная машина может опрокинуться. ▼ Детям без надзора родителей пользоваться машиной запрещается. ▼ Не сушите в машине грязные вещи. ▼ Никогда не сушите вещи, испачканные маслом для готовки, нефтью, ацетоном, спиртом, бензином, керосином, пятновыводителями, скипидаром и воском. ▼ Сначала удалите эти вещества путем стирки вещей горячей водой со стиральным средством, а потом уже положите их в сушильную машину. ▼ В машине нельзя сушить изделия из губчатой резины и латекса, плащи, непромокаемые ткани, резиновые коврики, изделия, предметы одежды и подушки из губчатой резины, т. к. они могут расплавиться и повредить прочие вещи или даже саму сушильную машину. ▼ Кондиционеры и прочие присадки для обработки вещей следует использовать согласно прилагаемым к их упаковкам инструкциям. ▼ В случае продажи или передачи электробытового прибора другому лицу не забудьте отдать ему также настоящее руководство, которое позволит ему правильно и безопасно пользоваться сушильной машиной. ▼ Не пытайтесь сами отремонтировать прибор, поскольку ремонтные операции, выполненные не специалистами, могут привести к серьезным повреждениям машины и к потере права на гарантийный ее ремонт. ▼ Ремонт прибора должен проводиться только уполномоченным персоналом в официальных обслуживающих центрах. При ремонте машины

ФИРМА ПРОИЗВОДИТЕЛЬ ОТКЛОНЯЕТ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ЗА НЕСЧАСТНЫЕ СЛУЧАИ, ВЫЗВАННЫЕ НЕСОБЛЮДЕНИЕМ ПРАВИЛ ТЕХНИКИ БЕЗОПАСНОСТИ И ИНСТРУКЦИЙ ПО ЭКСПЛУАТАЦИИ ПРИБОРА. необходимо использовать только оригинальные запасные части. ▼ Как следует отожмите в машине или руками вещи, прежде чем положить их в сушильную машину. Хорошо отжатые вещи высушиваются в машине быстрей. ▼ Каждый раз при использовании сушильной машины тщательно очистите фильтр прибора, чтобы обеспечить циркуляцию в нем воздуха. ▼ Не вставляйте и не вынимайте вилку из электрической розетки мокрыми руками. ▼ Сушильная машина должна подключаться к электрической розетке, оснащенной заземлением и соответствующей правилам техники безопасности. ▼ Запрещается подключать машину к электрической розетке через удлинители и переходники. ▼ Не подвергайте прибор воздействию атмосферных явлений. ▼ Во время проведения проверок и уборок прибора не забудьте отключить его от электрической

▼ Для отключения машины от электрической розетки не тяните за электрический провод, а возьмитесь непосредственно за вилку. ▼ В соответствии с Европейской Директивой 2002/96/EC данный прибор отмечен знаком WEEE - Отходы электрического и электронного оборудования.. Заботой о правильной сдаче в утиль данного прибора пользователь способствует предупреждению потенциально негативных последствий для окружающей среды и здоровья людей. Символ на изделии или на сопровождающей его документации указывает на то, что с ним следует обращаться не как с бытовыми отходами, а необходимо сдать его в специальный пункт для повторной переработки электрического и электронного оборудования. Выбрасывайте прибор в соответствии с местными правилами по переработке отходов. Для получения дальнейшей информации об обращении, вторичном или оборотном использовании данного прибора обращайтесь в соответствующее местное учреждение, в сервисную службу по сбору бытовых отходов или в магазин, в котором прибор был приобретен. ВНИМАНИЕ!!! Поверхности, на которых нанесен данный символ, во время работы машины могут нагреваться.155 SM2165

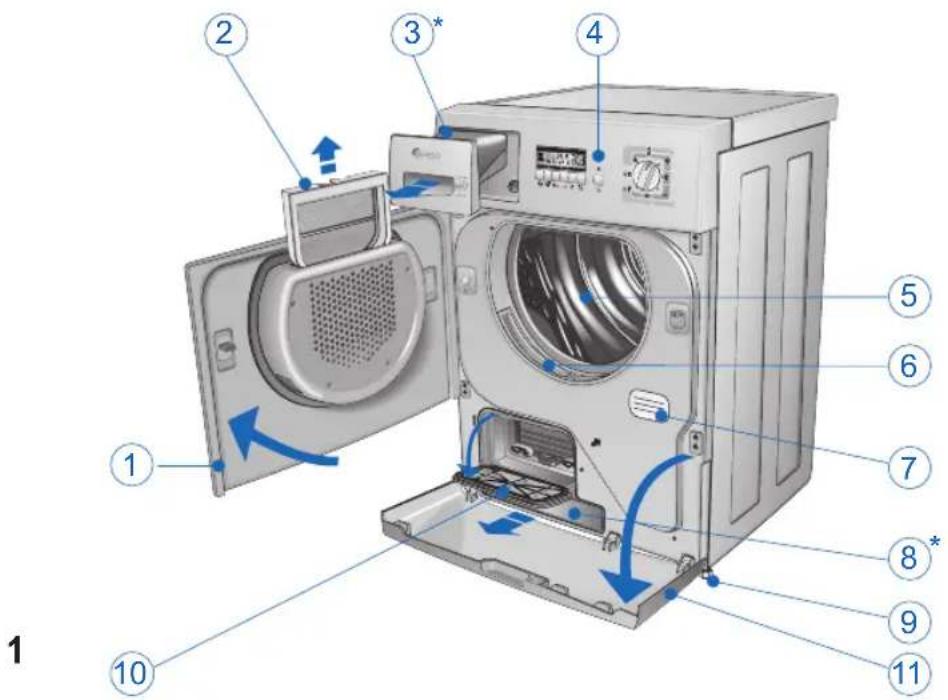

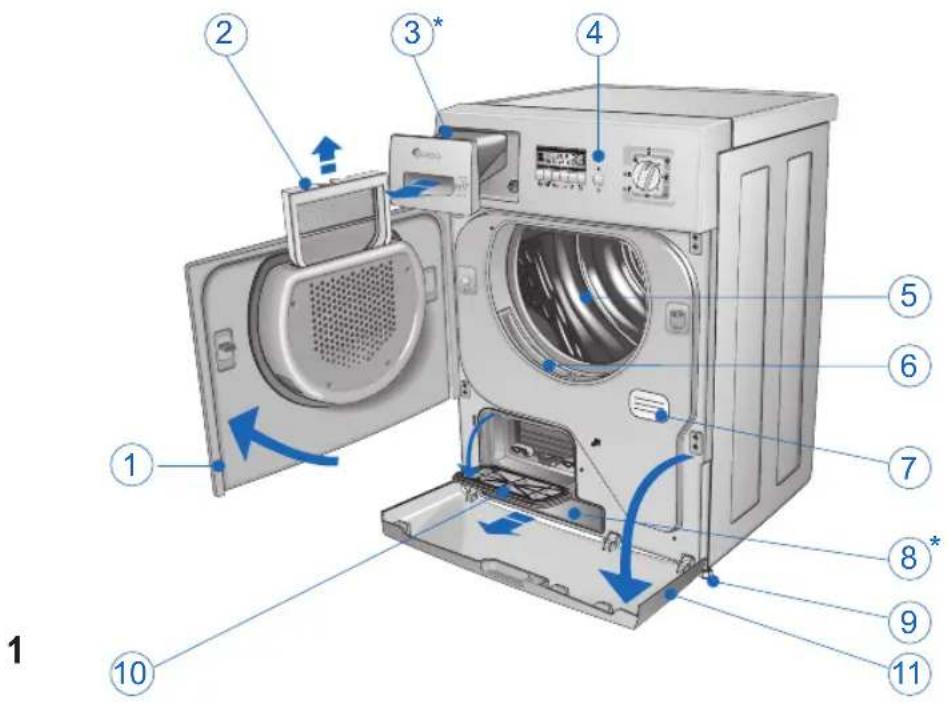

ОПИСАНИЕ МАШИНЫ ОПИСАНИЕ МАШИНЫ 1 Дверь барабана. 2 Фильтр двери барабана. 3 Верхний бачок конденсата* (В случае если труба слива конденсата не соединена напрямую со сливом, конденсат собирается в данном бачке). 4 Панель управления. 5 Барабан сушильной машины. 6 Фильтр раскрытия барабана. 7 Табличка технических характеристик. 8 Нижний бачок конденсата*. 9 Регулируемые ножки. 10 Крышка конденсатора. 11 Нижняя крышка.

• его наличие зависит от модели машины УСТАНОВКА МАШИНЫ ▼ Установка машины должна выполняться квалифицированными профессионалами, так как неправильное ее выполнение может привести к повреждению людей и предметов. ▼ Не держите сушильную машину в помещении, где она может обледенеть. Заморозки могут испортить электронное оборудование прибора. ▼ Разместите сушильную машину в хорошо проветриваемом помещении. ▼ Не закрывайте вентиляционное отверстие с задней стороны машины (рис.

2) и не устанавливайте машину на толстое паласное покрытие.

▼ Очищайте сушильный барабан внутри влажной тряпкой для устранения отложений пыли.

Дополнительные принадлежности У вашего дилера можно приобрести специальную принадлежность для установки сушильной машины на стиральной машине с передней загрузкой, чтобы сэкономить занимаемое машинами место. Модель машины, которая допускает такую установку, может быть вам порекомендована монтажником. RU156 SM2165 УСТАНОВКА МАШИНЫ Выставление сушильной машины по горизонтали

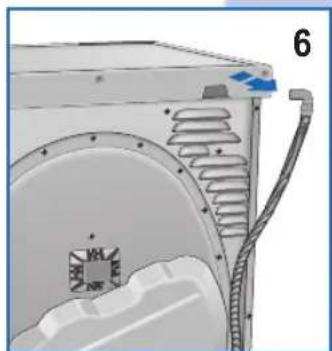

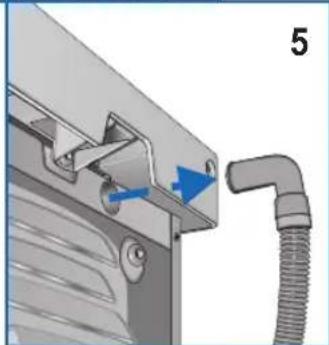

Конденсат можно собирать в бачке (рис. 10), а также можно соединить сливную трубку непосредственно с системой слива. В таком случае вода выводится из машины насосом. Для соединения сливной трубки конденсата непосредственно со сливом действуйте следующим образом: ▼ прежде всего, выньте вилку из электрической розетки; ▼ потяните, чтобы освободить, трубку с задней стороны машины (рис. 5/6) и вставьте ее в сливной патрубок. ▼ Проверьте, чтобы значение электрического напряжения, указанное в технических данных на табличке, закрепленной с задней стороны прибора, соответствовало напряжению электрической сети. ▼ Характеристики дифференциального выключателя, электрических проводов и сетевой розетки должны выдерживать указанную на табличке максимальную нагрузку. ▼ После установки прибора доступ к сетевому питанию должен обеспечиваться многополюсным выключателем. ▼ Электрическая розетка, к которой подключается машина, должна иметь систему заземления. В противном случае изготовитель отклоняет всякую ответственность за возможные несчастные случаи (рис. 4). ▼ При обнаружении повреждений питающего провода машины обратитесь в специализированный обслуживающий центр. ▼ Запрещается подключать сушильную машину к сети через удлинители и переходники. ▼ Установите прибор так, чтобы электрический кабель питания был легко доступен для отключения его от сети в случае необходимости. Важно: по завершении цикла сушки отсоедините машину от сети, чтобы дети не могли случайно привести ее в работу. Подключение к электросети Регулировка слива конденсата наружу

Регулируемые ножки. Поставьте сушильную машину вертикально; она должна прочно опираться на все четыре ножки. Проверьте горизонтальность положения машины путем регулировки ножек, как описано ниже. ▼ Слегка приподнимите машину. ▼ Отрегулируйте ножки по нужной высоте (рис. 3). ▼ Опустите машину. Прим.: b плохо выставленной по горизонтали машине могут повредиться подшипники, и сама она преждевременно выйдет из строя. Сушильная машина не нуждается в креплении к полу.

SM2165 ЭКСПЛУАТАЦИЯ МАШИНЫ УСТАНОВКА МАШИНЫ

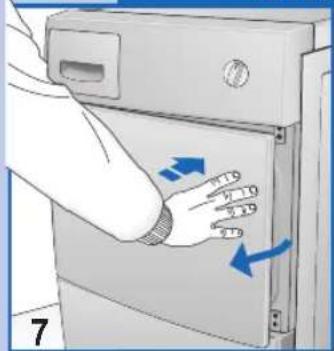

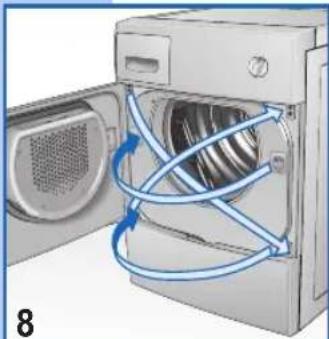

Меры предосторожности при обращении с тканями РАСКРЫТИЕ И ИЗМЕНЕНИЕ ПОВОРОТА ДВЕРИ ▼ Нажмите на дверь справа (рис. 7) (дверь открывается). Если дверь была перевешена, нажмите на нее слева. ▼ Направление поворота двери барабана можно изменить по собственному усмотрению (рис. 8). Прим.: эта операция должна быть выполнена только специализированным персоналом. Обратитесь за помощью в обслуживающий центр. При наличии сомнений относительно типа ткани посмотрите этикетку на одежде. На этикетке почти всех предметов одежды, которые можно высушивать в машине, просто указано, что они пригодны для машинной сушки. Для предупреждения возникновения статического электричества на одежде во время циклов полоскания в стиральной машине используйте кондиционер. Сразу же выньте из барабана синтетические вещи, чтобы они не помялись. Рекомендуемые до сушки действия КЛАССИФИКАЦИЯ ВЕЩЕЙ Прежде чем сушить вещи, следует сначала подвергнуть их отжиму на скорости, пригодной для материала, из которого вещи сделаны. При отжиме на максимально допустимой скорости можно сэкономить до 35% времени использования электроэнергии. Чем выше скорость отжима, тем лучше результат сушки вещей. Использование кондиционера во время стирки изделий позволяет добиться наилучшего результата их сушки, а также сэкономить время для ее выполнения. Прежде чем приступать к сушке белья в сушильной машине, проверьте, может ли оно подвергаться механической сушке. Посмотрите для этого символы на этикетке вещей с указаниями по их уходу. Если не этикетке нет символа сушки, придерживайтесь следующих правил: ▼ белые/цветные и немнущиеся вещи высушиваются при обычной температуре посредством специально выбранной программы сушки; ▼ высушивайте деликатное белье, типа вещей из акрила, только при низких значениях температуры. Общие советы Джерси часто садится не только во время стирки, но также и в результате сушки.

▼ Сушите льняные вещи, только если на этикетке по их уходу производителем указано, что это можно делать. В противном случае материал может стать

▼ Не сушите темные цветные вещи вместе со светлыми цветными, чтобы они не полиняли.158 SM2165

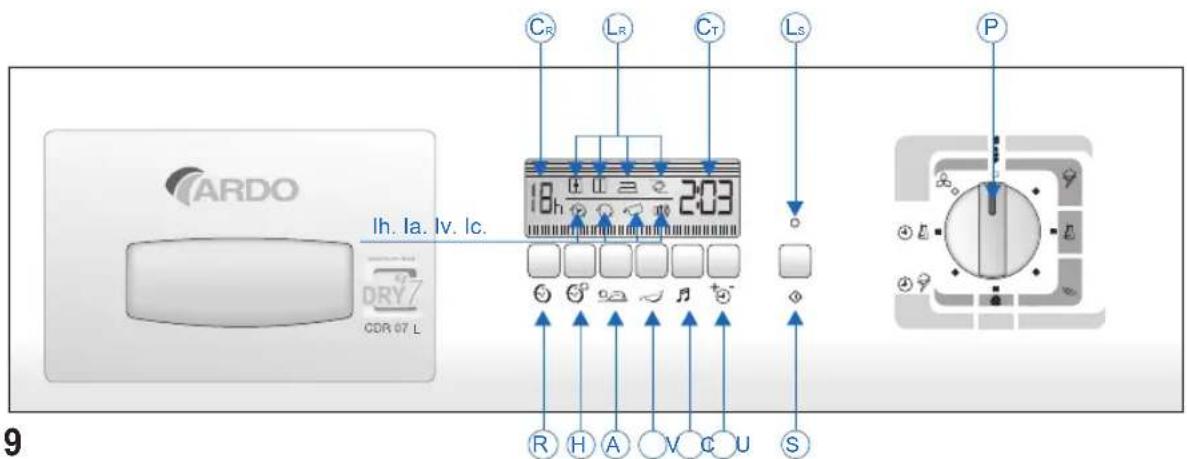

P. Ручка программ служит для выбора нужных программ исходя из типа ткани и на базе собственных нужд; ручка в положении STOP отключает дисплей и выполняет функцию установки машины в исходное

Если по какой-либо причине вы хотите изменить программу или добавить в машину вещи, достаточно установить ручку в положение STOP, выбрать новую программу и нажать кнопку START. Прим. Внимание!! рекомендуется использовать данную функцию, только если это совершенно необходимо, и если действующая программа уже работает не более 3 минут. Прим.: в некоторых моделях машин с настроенной программой Delay или же в конце цикла сушки подсветка дисплея гаснет через несколько минут. Достаточно нажать любую кнопку, чтобы подсветка вновь загорелась. S. Кнопка Start - при нажатии на нее сушильная машина начинает цикл настроенной программы сушки.

S. Индикатор Start - если не горит, указывает на положение "STOP"; если горит ровным светом, указывает на текущую программу сушки; если мигает часто, указывает на настроенную программу, которая должна быть включена; если мигает редко, указывает на завершение программы. U. Кнопка переключателя сушки служит для выбора нужной степени влажности в программах с электронным управлением и времени сушки в программах с ручным управлением. Не все функции доступны во всех программах (см. "ТАБЛИЦУ ПРОГРАММ"). LR. Имеются 4 иконы программы сушки с электронным управлением; выбранная икона мигает, остальные 3 горят ровным светом. После пуска цикла продолжает гореть только выбранная икона.

T. Счетчик сушки выводит на дисплей настроенное время каждые 20 минут в течение максимум 2 часов 40 минут для программы сушки хлопка и 2 часов - для синтетических вещей. C. Кнопка отключения зуммера отключает функцию зуммера, который в противном случае всегда включен. Настройка сохраняется в памяти даже при отключении машины. Типы сигналов: 1 длинный сигнал (цикл включен) 4 длинных сигнала (цикл завершен) 4 коротких сигнала (вращение барабана в функции несминания)

V. Кнопка сброса аварийного сигнала бачка - служит

для возобновления цикла сушки после опорожнения бачка сбора конденсата (рис. 11)

V. Икона аварийного сигнала заполненного бачка

- ее мигание указывает на то, что бачок полон, и его необходимо опорожнить (цикл останавливается); если после возвращения на место пустого бачка икона горит ровным светом, это указывает на возобновление действия функции; отключенная икона указывает на восстановление предохранительной функции (цикл возобновляет работу). A. Кнопка несминания - приводит в действие функцию, которая по завершении цикла сушки вещей продолжает вращать их в обоих направлениях в течение еще шестидесяти минут, уменьшая степень их смятия. Каждый поворот барабана сигнализируется кратким сигналом зуммера. H. Кнопка несминания при задержке сушки служит для вращения вещей в барабане во время ожидания, чтобы уменьшить их смятие. lh. la. lc. Отображенные на дисплее иконы зуммера, функции несминания и задержки пуска указывают на то, какая функция включена. R. Кнопка задержки пуска позволяет задержать цикл сушки максимум до 16 часов. При каждом нажатии на кнопку пуск откладывается на один час. При нажатии кнопки START включенная функция задержки выводится на дисплей мигающим символом h; с этого момента машина, выждав настроенное количество часов задержки, автоматически начинает цикл сушки. В случае прерывания подачи электроэнергии в течение времени задержки, настройка отменяется и нажатием кнопки START цикл начинает работать немедленно.

R. Счетчик задержки пуска выводит на дисплей настроенное время каждый час в течение максимум 16 часов. ЭКСПЛУАТАЦИЯ МАШИНЫ ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ159 SM2165

1) Положите вещи в барабан и закройте дверь

2) Сухими руками вставьте вилку сушильной

машины в электрическую розетку.

3) Установите ручку программирования

в положение Stop, чтобы отключить настроенные ранее программы, затем поверните ее в положение программы, которая наиболее подходит для типа

4) Кнопкой переключателя сушки выберите

нужную степень влажности вещей (см. Таблицу программ).

5) Специальными кнопками выберите

необходимые функции.

6) Нажмите кнопку START, чтобы начать

7) По завершении сушки, о чем сигнализирует

мигание индикатора старт, сигнал зуммера и надпись на дисплее END, - приведите переключатель в положение STOP.

8) Откройте дверь и выньте из барабана

10) Сухими руками выньте вилку сушильной

машины из электрической розетки.

МАКС.ЗАГРУЗКАСУПЕРСУХИЕВЛАЖНЫЕДЛЯ ГЛАЖКИОЧЕНЬВЛАЖНЫ

20 minСУХИЕ, ЧТОБЫУБРАТЬ НА МЕСТО

РОГРАММЫ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ СТЕПЕНЬЮ ЭКСПЛУАТАЦИЯ МАШИНЫ СУШКА ВЕЩЕЙ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Лампочка освещения находится внутри машины. Для замены лампочки действуйте следующим образом: ▼ выньте вилку из электрической розетки или отключите главный выключатель; ▼ снимите с лампочки крышку; ▼ выньте лампочку (рис. 10). ▼ Внимание: не используйте лампочки, мощнее 15 Вт! ▼ Вновь установите на лампочку крышку. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ (ЕГО НАЛИЧИЕ ЗАВИСИТ ОТ МОДЕЛИ МАШИНЫ) Таблица программ160 SM2165 ОПОРОЖНЕНИЕ БАЧКА КОНДЕНСАТА ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Очистка и техобслуживание Прежде чем приступать к очистке прибора, снимите с него напряжение. Чтобы сэкономить время сушки и, соответственно, снизить расход электроэнергии, очень важно очищать прибор после каждого цикла сушки.

1. Фильтр пуха в двери (рис. 13).

2. Фильтр пуха в загрузочном отверстии (рис. 14).

3. Конденсатор (рис. 15).

▼ Чтобы вынуть фильтр, потяните его вверх и очистите (рис. 13). ▼ Также можно вынуть и очистить два фильтра пуха в загрузочном отверстии (рис. 14). Прим. наличие волокон в фильтре не зависит от типа сушки. Пух образуется из волокон рваных или обтрепанных тканей во время стирки и, особенно, из-за высокой степени износа одежды. Для очистки фильтров промойте их горячей проточной водой. ▼ Два - три раза в год рекомендуется очищать конденсатор (рис. 15/18). ▼ Откройте дверь, поверните рычажок в вертикальное положение и снимите крышку (рис. 15). Если машина не соединена напрямую с системой слива, конденсат собирается в бачке (рис. 11). После каждого цикла сушки бачок следует опорожнять. Для его опорожнения действуйте следующим образом: ▼ выньте бачок из сушильной машины (рис. 11); ▼ опорожните его; сливное отверстие находится вверху справа (рис. 12); ▼ после этого вставьте бачок в машину до упора. ▼ Если Вы забыли опорожнить бачок, или если он заполняется в процессе сушки, аварийный индикатор бачка конденсата мигает, и сушильная машина останавливается. Действуйте в таком случае так же, как описано

▼ Для продолжения выполнения прерванной программы нажмите кнопку (V) сброса аварийного сигнала бачка (рис. 9).

SM2165 Очистка и техобслуживание ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Машина не включается

1) подключили ли вы ее к электрической

2) качество работы розетки;

2a) не перегорел ли предохранитель; (такая проверка легко выполняется путем подключения к розетке другого прибора типа настольной

2b) выполнены ли все инструкции руководства по эксплуатации. Машина не включается

1) чтобы дверь была хорошо закрыта;

2) чтобы была нажата кнопка start.

1) не забито ли выпускное отверстие

2) не забит ли фильтр. (Помните, что в

момент раскрытия двери внутренние части сушильной машины и белье могут быть очень горячими). Если после проведения описанных проверок прибор продолжает не работать должным образом, обратитесь в ближайший обслуживающий центр. Сообщите модель и заводской номер машины и тип повреждения. Такая информация позволит оператору центра технического обслуживания найти необходимые запасные части, чтобы быстро и эффективно произвести ремонт машины. Решение проблем

В любом электрическом оборудовании могут возникнуть неисправности. Помните, что в таком случае необходимо вызвать квалифицированного мастера. Однако, вы сами может разрешить многие из возникающих проблем. Важно: в случае неисправного действия машины, немедленно отключите ее от электрической сети. Прежде чем обратиться в Обслуживающий центр, выполните перечисленные ниже

ПОИСК НЕИСПРАВНОСТЕЙ ▼ Поверните 3 рычажка в вертикальное положение и выньте конденсатор (рис. 16). ▼ Для промывки конденсатора направьте на него струю воды спереди, сзади и с боков, как показано на (рис. 17/18). Чтобы как следует просушить конденсатор, положите его на бок на полотенце. ▼ После того, как конденсатор хорошо просох, установите его в положение, выполняя описанные операции в обратном порядке.162 SM2165
