AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR - Objectif photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type d'objectif	Zoom tout-en-un DX
Plage focale	18-300 mm
Focale équivalente capteur DX	27-450 mm
Ouverture maximale	f/3,5 (18 mm) - f/5,6 (300 mm)
Rapport de zoom	16,7x
Construction optique	19 éléments en 14 groupes
Éléments spéciaux	3 asphériques, 3 ED (Extra-low Dispersion)
Lamelles de diaphragme	9 (arrondies)
Stabilisation d'image	VR II (~3,5 IL de compensation)
Moteur autofocus	Silent Wave Motor (SWM)
Mise au point interne	Oui (IF)
Distance minimale de mise au point	0,45 m
Rapport de reproduction maximum	0,32x
Diamètre de filtre	77 mm
Dimensions (diamètre x longueur)	83 x 120 mm
Poids	830 g
Monture	Nikon F
Revêtement optique	Super Integrated Coating (SIC)
Pare-soleil fourni	HB-58 (baïonnette)
Format compatible	DX (APS-C)

FOIRE AUX QUESTIONS - AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

Cet objectif est-il compatible avec les boitiers Nikon plein format (FX) ?

Cet objectif est conçu pour les capteurs DX (APS-C) de Nikon. Il peut être monté sur un boitier FX, mais il activera automatiquement le mode recadrage DX, réduisant la résolution effective. Pour une utilisation optimale, il est recommandé avec un boitier DX comme le D3500, D5600 ou D7500.

Quel diamètre de filtre utiliser avec le 18-300mm f/3.5-5.6G ?

Cet objectif accepte des filtres de 77 mm de diamètre (pas de vis 77 mm). Vous pouvez y monter des filtres UV, polarisants circulaires ou ND de cette taille, disponibles chez la plupart des fabricants d'accessoires photo.

Comment activer ou désactiver la stabilisation VR sur cet objectif ?

Un commutateur dédié sur le fût de l'objectif permet d'activer (ON) ou de désactiver (OFF) la stabilisation VR II. Il est conseillé de la désactiver lorsque l'objectif est fixé sur un trépied, car elle peut générer des micro-vibrations parasites dans cette configuration.

Quelle est la distance minimale de mise au point du 18-300mm ?

La distance minimale de mise au point est de 0,45 m (45 cm) depuis le plan du capteur, obtenue à 300 mm. Le rapport de reproduction maximal est de 0,32x. Ce n'est pas un objectif macro, mais il permet une approche correcte des sujets de taille modérée.

L'autofocus est-il silencieux avec cet objectif ?

Oui, le moteur Silent Wave Motor (SWM) intégré assure une mise au point rapide et quasiment silencieuse, particulièrement appréciable pour la vidéo. Le mode M/A permet de corriger la mise au point manuellement à tout moment sans risquer d'endommager le moteur.

Pourquoi mes photos à 300 mm semblent-elles floues ou bougées ?

À longue focale, le bougé est très amplifié. Utilisez une vitesse d'obturation d'au moins 1/300e s et activez la stabilisation VR II. À f/5,6, le manque de lumière peut aussi nécessiter une hausse des ISO. Un monopode ou un trépied améliore sensiblement la netteté.

Peut-on faire la mise au point manuellement avec ce 18-300mm ?

Oui. En mode M/A (autofocus avec correction manuelle), la mise au point automatique s'effectue normalement et vous pouvez la corriger à tout moment en tournant la bague. Le mode M (manuel pur) est accessible via le commutateur A/M sur l'objectif.

Le pare-soleil est-il fourni avec l'objectif ?

Oui, le pare-soleil à baïonnette HB-58 est inclus dans la boite, accompagné d'une pochette souple (CL-1018) et des bouchons avant et arrière. Son utilisation est recommandée en extérieur pour limiter les reflets parasites et les halos en contre-jour.

Quelle plage focale équivalente obtient-on sur un boitier DX ?

Avec le facteur de recadrage 1,5x des capteurs DX Nikon, la plage 18-300 mm correspond à un équivalent 27-450 mm en plein format. Cet objectif tout-en-un couvre ainsi le grand-angle léger jusqu'au super-téléphoto sans changer d'optique.

Cet objectif est-il étanche à la poussière et à l'humidité ?

Non, le 18-300mm f/3,5-5,6G ED VR n'est pas déclaré étanche à la poussière ni aux projections d'eau. Il est conseillé de le protéger avec une housse imperméabilisante en cas de pluie ou d'utilisation dans des environnements poussiéreux.

Combien de lentilles et de groupes comporte cet objectif ?

La formule optique comprend 19 éléments répartis en 14 groupes, dont 3 éléments asphériques et 3 éléments ED (Extra-low Dispersion). Ces éléments spéciaux limitent les aberrations chromatiques et les distorsions sur l'ensemble de la plage de zoom.

MODE D'EMPLOI AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

Manuel d'utilisation

Anvandarhandbok

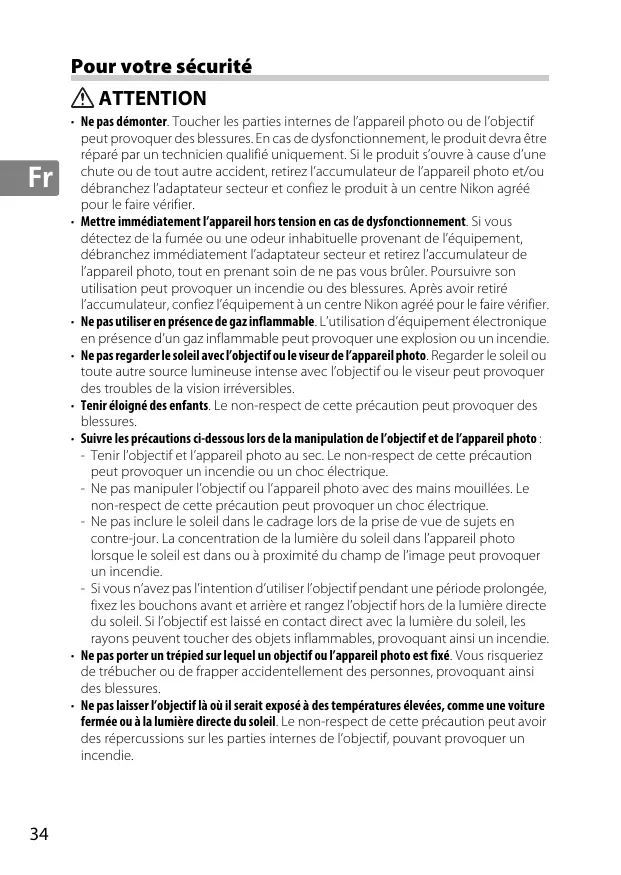

• Ne pas démonter. Toucher les parties internes de l'appareil photo ou de l'objectif peut provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s'ouvre à cause d'une chute ou de tout autre accident, retirez l'accumulateur de l'appareil photo et/ou débranchez l'adaptateur secteur et confiez le produit à un centre Nikon agréé pour le faire vérifier.
• Mettre immédiatement l'appareil hors tension en cas de dysfonctionnement. Si vous détectez de la fumée ou une odeur inhabituelle provenant de l'équipement, débranchez immédiatement l'adaptateur secteur et retirez l'accumulateur de l'appareil photo, tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer un incendie ou des blessures. Après avoir retiré l'accumulateur, confiez l'équipement à un centre Nikon agréé pour le faire vérifier.
• Ne pas utiliser en présence de gaz inflammable. L'utilisation d'équipement électronique en présence d'un gaz inflammable peut provoquer une Explosion ou un incendie.
• Ne pas regarder le soleil avec l'objet ou le viseur de l'appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l'objet ou le viseur peut provoquer des troubles de la vision irréversibles.
• Tenir éloigné des enfants. Le non-respect de cette précaution peut provoquer des blessures.
• Suivre les précautions ci-dessous lors de la manipulation de l'objet et de l'appareil photo :
• Tenir l'objet et l'appareil photo au sec. Le non-respect de cette précaution peut provoquer un incendie ou un choc électrique.
• Ne pas manipuler l'objet ou l'appareil photo avec des mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique.
• Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La concentration de la lumière du soleil dans l'appareil photo lorsque le soleil est dans ou à proximité du champ de l'image peut provoquer un incendie.
• Si vous n'avez pas l'intention d'utiliser l'objet pendant une période prolongée, fixez les bouchons avant et arrêté et rangez l'objet hors de la lumière directe du soleil. Si l'objet est laissé en contact direct avec la lumière du soleil, les rayons peuvent toucher des objets inflammables, provoquant ainsi un incendie.
• Ne pas porter un trépied sur lequel un objectif ou l'appareil photo est fixé. Vous risqueriez de trèsbucher ou de frapper accidentellement des personnes, provoquant ainsi des blessures.
• Ne pas laisser l'objet à où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l'objet, pouvant provoquer un incendie.

Nous vous remercions d'avoir acheté l'objectif AF-S DX NIKKOR 18-300 mm f/3.5-5.6G ED VR. Avant d'utiliser ce produit, veuillez lire attentivement ces instructions et le manuel de l'appareil photo.

Remarque: les objectifs DX ne doivent être utilisés qu'avec des appareils photo numériques reflex de format DX tels que la gamme D300 ou D7000. L'angle de champ d'un objectif sur un appareil photo au format DX est équivalent à celui d'un objectif avec une focale environ 1,5 × plus longue montée sur un appareil photo au format 24 × 36 ~mm.

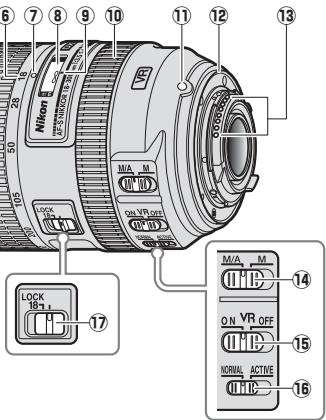

Parties de l'objectif

1 Parasoleil. 40 2 Repère d'alignment du parasoleil. 40 3 Repère de verrouillage du parasoleil............40 4 Repère de montage du parasoleil. 40 5 Bague de zoom. 36 6 Échelle des focales. 36 7 Repère de l'échelle des focales. 8 Indicateur de distance de mise au point. 9 Repère de distance de mise au point.

10 Bague de mise au point 37 11 Repère de montage de l'objectif 12 Joint en caoutchouc de la monture d'objectif 41 13 Contacts du microprocesseur 41 14 Commutateur de mode de mise au point 37 15 Commutateur ON / OFF pour la réduction de vibration 38 16 Commutateur du mode de réduction de vibration 38 17 Verrou du zoom 36

Zoom et profondeur de champ

Avant de faire la mise au point, tournez la bague de zoom pour régler la focale et cadrer la photographie. Si l'appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d'avoir un aperçu de la profondeur de champ dans le viseur.

Remarque: la focale diminue au fur et à mesure que la distance de mise au point se raccourcit. Notez que l'indicateur de la distance de mise au point doit seulement être considéré comme un guide. En effet, il peut ne pas afficher avec précision la distance au sujet. En outre, en raison de la profondeur de champ ou d'autres facteurs, il peut ne pas indiquer ∞ lorsque l'appareil photo fait le point sur un objet éloigné.

Pour verrouiller la bague de zoom, positionnez-la sur 18 mm et faites coulisser le verrou du zoom sur LOCK. Cela permet d'éviter que la bague de zoom ne se déplace (et donc que l'objectif « s'allonge », entraîné par son propre poids), lors du transport de l'appareil photo.

Ouverture

Pour régler l'ouverture, utilisez les commandes de l'appareil photo.

Zoom et ouverture maximale

Modifier le zoom peut altérer l'ouverture maximale jusqu'à 1^1 / _3 IL. L'appareil photo prend cela automatiquement en compte lors du réglage de l'exposition et aucune modification des réglages de l'appareil photo n'est nécessaire après les ajustements du zoom.

Mise à jour

Les modes de mise au point pris en charge sont indiqués dans le tableau suivant (pour plus d'informations sur les modes de mise au point de l'appareil photo, consultez le manuel de ce dernier ; pour savoir comment obtenir des résultats optimaux avec l'autofocus, référer-vous au paragraphe « Remarque relative aux objectifs grand-angle et ultra grand-angle » à la page 43).

Mode de mise au point de l'appareil photo	Mode de mise au point de l'objet
	M/A	M
AF	Autofocus à priorité manuelle	Mise au point manuelle avec téléfétre électronique
MF	Mise au point manuelle avec téléfétre électronique

M/a (autofocus à priorité manuelle)

Pour faire la mise au point en utilisant l'autofocus à priorité manuelle (M/A) :

1 Positionnez le commutateur de mode de mise au point de l'objectif sur M/A. 2 Effectuez la mise au point.

Si vous le souhaitez, vous pouvez désactiver l'autofocus en pivotant la bague de mise au point de l'objectif avec le déclencheur appuyé à mi-course (ou avec la commande AF-ON appuyée, si l'appareil photo est pourvu d'une commande AF-ON). Pour refaire la mise au point avec l'autofocus, appuyez à mi-course sur le déclencheur ou appuyez de nouveau sur la commande AF-ON.

Réduction de vibration (VRII)

La réduction de vibration (VRII) réduit le flou causé par les mouvements de l'appareil, permettant de dérir des vitesses d'obturation jusqu'à quatre fois plus lentes que celles normalement utilisées (mesures Nikon; les effets varient en fonction du photographe et des conditions de prise de vue). Cela augmente la plage des vitesses d'obturation disponibles et permet de prendre des photos à main levée, sans pied, dans une vaste gamme de situation.

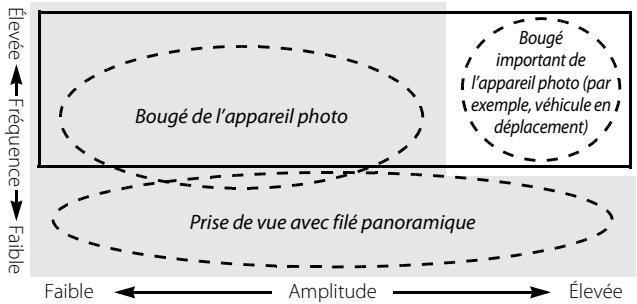

Choisissez le mode de réduction de vibration NORMAL ou ACTIVE selon la fréquence et l'amplitude de la vibration.

: Adapté à une réduction de vibration NORMAL. □ : Adapté à une réduction de vibration ACTIVE.

• Bouge de l'appareil photo : choisissez NORMAL ou ACTIVE.
• Prise de vue avec filé panoramique : choisissez NORMAL.
• Bouge important de l'appareil photo : CHOISSEZ ACTIVE.

Utilisation du commutateur on / OFF pour la réduction de vibration

Sélectionnez ON (ACTIVE) pour activer la réduction de vibration. La réduction de vibration est activée lorsque vous appuyez à mi-course sur le déclencheur, réduisant ainsi les effets du bouge d'appareil pour vous permettre d'améliorer le cadrage et la mise au point. Sélectionnez OFF (DÉACTIVER) pour désactiver la réduction de vibration.

Utilisation du commutateur du mode de réduction de vibration

Le commutateur du mode de réduction de vibration permet de sélectionner le mode de réduction de vibration lorsque la réduction de vibration est activée.

Sélectionnez NORMAL mouvement panoramique de l'appareil lors de la réalisation d'un filé.

Sélectionnez ACTIVE déplacement d'une voiture, d'un bateau ou toute autre plate-forme instable. Les mouvements panoramiques ne sont pas détectés.

Utiliser la réduction de vibration : remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-course et attendez que l'image se stabilise dans le viseur avant d'appuyer sur le déclencheur jusqu'en fin de course.
• Lorsque la réduction de vibration est activée, l'image dans le viseur peut être floue une fois le déclencheur relâché. Cela n'indique pas un dysfonctionnement.
• Faites coulisser le commutateur du mode de réduction de vibration sur NORMAL lorsque vous réaliserez des filés panoramiques. Lorsque l'appareil photo est en mode panoramique, la réduction de vibration s'applique uniquement au mouvement ne faisant pas partie du panoramique (si l'appareil photo est en mode panoramique horizontal par exemple, la réduction de vibration s'applique uniquement au mouvement vertical), ce qui est plus facile pour faire un panoramique régulier en un arc large.
• Ne mettez pas l'appareil photo hors tension et ne retirez pas l'objectif pendant que la réduction de vibration est activée. Si l'alimentation de l'objectif est coupée alors que la réduction de vibration est activée, l'objectif peut fibrer s'il est secoué. Il ne s'agit pas d'un dysfonctionnement et cela peut être corrigé en refixant l'objectif et en mettant l'objectif sous tension.
• Si l'appareil photo est équippé d'un flash intégré, la réduction de vibration est désactivée pendant que le flash charge.
• Si l'appareil photo est équipé d'une commande AF-ON, appuyer sur la commande AF-ON n'active pas la réduction de vibration.
• Désactivez la réduction de vibration lorsque l'appareil photo est monté sur un pied, mais maintenez-la si la tête du pied n'est pas stabilisée ou si vous utilisez un monopode.

Parasoleil

Le parasoleil protège l'objectif et bloque la lumière diffuse pouvant causer la lumière parasite ou une image fantôme.

Alignez le repère de verrouillage du parasoleil (O) sur le repère de montage du parasoleil () sur l'objectif (3).

Lors de la fixation ou du retrait du parasoleil, tenez-le près du symbole sur sa base, et évitez de le serrer trop fermement. Un vignettage peut se produire si le parasoleil n'est pas correctement attaché.

Le parasoleil peut être retourné et monté sur l'objectif lorsqu'il n'est pas utilisé. Lorsque le parasoleil est retourné, vous pouvez le fixer ou le retirer en le faisant pivoter tout en le tenant au niveau du repère de verrouillage (—O).

Flash intégré

Lors de l'utilisation du flash intégré sur les appareils photo équipés d'un flash intégré, photographiez à des distances de 0,6 m ou plus et retirez le parasoleil pour éviter l'effet de vignettage (ombres créées lorsque l'extrémité de l'objectif obscurcit le flash intégré).

Appareil photo	Focale	Utiliser à des distances de
Gamma D800 (Format DX)	18 mm	3,0 m ou plus
	28 mm	1,0 m ou plus
	50 mm ou plus	Aucune restriction
D700 (Format DX)	18 mm	3,0 m ou plus
	28 mm ou plus	Aucune restriction
D7000/gamme D300/D200	28 mm	1,0 m ou plus
	50 mm ou plus	Aucune restriction
D100	28 mm	1,5 m ou plus
	50 mm ou plus	Aucune restriction
D90/D80/gamme D70	28 mm	2,5 m ou plus
	50 mm ou plus	1,0 m ou plus
D5100/D5000/D3100/D3000/D60/gamme D40	50 mm ou plus	1,0 m ou plus
D50	28 mm	2,0 m ou plus
	50 mm ou plus	1,0 m ou plus

Entretien de l'objectif

• Ne prenez pas ou ne tenez pas l'objectif ou l'appareil photo en saisissant uniquement le parasoleil.
• Maintenez les contacts du microprocesseur propres.
• Si le joint en caoutchouc de la monture d'objectif est endommagé, cessez immédiatement l'utilisation et amenez l'objet à un centre Nikon agréé pour le faire réparer.
• Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l'objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d'éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire à partir du centre vers l'extérieur, tout en prenant soin de ne pas laisser de taches, ni de toucher le verre avec vos doigts.
• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Le parasoleil ou les filtres NC peuvent être utilisés pour protéger la lentille frontale. Fixez les bouchons avant et arrière avant de placer l'objectif dans son étui.
• Si vous n'avez pas l'intention d'utiliser l'objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre.
• Tenez l'objet au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables.
• Laisser l'objet dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé.

Accessoires fournis

• Bouchon avant de l'objectif encliquetable 77 mm LC-77
• Bouchon arrêté d'objet LF-4
• Parasoleil à baionnette HB-58
• Étui souple pour objectif CL-1120

Accessoires compatibles

• Filtres à visser 77 mm

Caracteristiques

Type	Objectif AF-S DX de type G avec microproessesur intégré et monture F
Focale	18–300 mm
Ouverture maximale	f/3.5–5.6
Construction optique	19 lentilles en 14 groupes (dont 3 lentilles asphériques et 3 lentilles en verre ED)
Angle de champ	76° –5° 20'
Échelle des facales	Gradué en millimètres (18, 28, 50, 105, 200, 300)
Information de distance	Communiquée au boîtier de l'appareil photo
Zoom	Zoom manuel utilisant une bague de zoom indépendante
Mise au point	Système de mise au point interne de Nikon (IF, Internal Focusing) avec autofocus commandé par un moteur ondulatoire silencieux (SWM) et bague de mise au point pour mise au point manuelle
Réduction de vibration	Décentrement avec voie coil motors (VCMs)
Indicateur de distance de mise au point	0,45 m à l'infini (∞)
Distance minimale de mise au point	Focale 300 mm : 0,45 m à partir du plan focal
Lamelles de diaphragme	9 (diaphragme circulaire)
Diaphragme	Intégralement automatique
Plage des ouvertures	- Focale 18 mm : f/3.5 à f/22 - Focale 300 mm : f/5.6 à f/32
Mesure	Pleine ouverture
Diamètre de fixation pour filtre	77 mm (P=0,75 mm)
Dimensions	Approx. 83 mm de diamètre × 120 mm (distance à partir du plan d'appui de la monture d'objet de l'appareil photo)
Poids	Approx. 830 g

Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis.

Remarque relative aux objectifs grand-angle et ultra grand-angle

L'autofocus peut ne pas produire les résultats attendus avec des objectifs grand-angle et ultra grand-angle dans les cas suivants :

Exemple 1: une personne située loin de l'appareil photo et à une certaine distance de l'arrière-plan

Exemple 2: un champ de fleurs

Le sujet ne « remplit » pas la zone située à l'intérieur des collimateurs de mise au point.

Si le point AF contient à la fois des objets du premier plan et de l'arrière-plan, l'appareil photo peut effectuer la mise au point sur l'arrière-plan et par conséquent, le sujet risque d'être flou.

Le sujet contient trop de petits détails.

L'appareil photo risque d'avoir des difficultés à effectuer la mise au point sur des sujets contenant trop de petits détails ou manquant de contraste.

Dans ce cas, effectuez la mise au point manuellement ou faites le point sur un autre sujet situé à la même distance, mémorisez la mise au point puis recomposez la photo. Pour plus d'informations, reportez-vous à la section « Optimisation des résultats avec l'autofocus » dans le manuel de l'appareil photo.
