NIKKOR Z 135mm f/1.8 S Plena - Objectif photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif photo
Marque	Nikon
Modèle	NIKKOR Z 135mm f/1.8 S Plena
Monture	Monture Nikon Z
Focale	135 mm
Ouverture maximale	f/1.8
Construction optique	16 éléments en 14 groupes (4 ED, 1 asphérique, 1 verre SR, traitements méso-amorphe et ARNEO)
Angle de champ	18°10' (FX), 12° (DX)
Système de mise au point	Interne (autofocus et mise au point manuelle)
Distance minimale de mise au point	0,82 m
Rapport de reproduction maximal	0,2×
Lamelles de diaphragme	11 (diaphragme circulaire)
Plage des ouvertures	f/1.8 à 16
Diamètre du filtre	82 mm (P = 0,75 mm)
Dimensions (diamètre × longueur)	Environ 98 × 139,5 mm
Poids	Environ 995 g
Alimentation	Alimenté par l'appareil photo via les contacts
Accessoires fournis	Bouchon avant LC-82B, bouchon arrière LF-N1, parasoleil HB-108, pochette CL-C2
Entretien et nettoyage	Chiffon doux et sec, éthanol ou nettoyant objectif. Éviter solvants organiques.
Sécurité	Ne pas démonter, éviter chocs et humidité, ne pas regarder le soleil, tenir hors de portée des enfants.
Pièces détachées et réparabilité	Filtres 82 mm disponibles. Réparation par centre agréé Nikon.
Informations générales	Compatible avec appareils hybrides Nikon Z. Mise à jour du firmware recommandée.
Joint d'étanchéité	Joint en caoutchouc à la monture, résistance aux intempéries (non garanti)
Commutateur de mode de mise au point	A (autofocus) / M (manuel)

FOIRE AUX QUESTIONS - NIKKOR Z 135mm f/1.8 S Plena NIKON

Comment fixer l'objectif sur l'appareil photo ?

Mettez l'appareil photo hors tension. Retirez le bouchon de boîtier et le bouchon arrière de l'objectif. Alignez le repère de montage de l'objectif sur celui du boîtier, puis tournez l'objectif dans le sens indiqué jusqu'au déclic.

Comment utiliser la mise au point manuelle ?

Réglez le commutateur de mode de mise au point sur M. Tournez la bague de mise au point pour effectuer la mise au point. Vous pouvez aussi ajuster manuellement en mode autofocus en tournant la bague tout en appuyant à mi-course sur le déclencheur.

Comment nettoyer l'objectif ?

Enlevez la poussière avec un soufflet ou une brosse douce. Pour les traces de doigts, utilisez un chiffon doux en coton légèrement imbibé d'éthanol ou de nettoyant pour objectif, en essuyant du centre vers l'extérieur. N'utilisez jamais de solvants organiques comme le benzène ou le diluant.

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre de fixation pour filtre est de 82 mm (pas de vis P = 0,75 mm). Utilisez un seul filtre à la fois et retirez le parasoleil avant de monter un filtre.

Puis-je utiliser un flash intégré avec cet objectif ?

Oui, mais des ombres peuvent apparaître si l'objectif ou le parasoleil obstrue la lumière du flash. Retirez le parasoleil avant la prise de vue. Consultez le site Nikon pour les distances sans ombre.

L'objectif est-il étanche ?

L'objectif est doté d'un joint en caoutchouc à la monture pour empêcher l'infiltration de gouttes d'eau et de poussière, mais cela n'est pas garanti dans toutes les circonstances. Évitez de l'exposer à la pluie ou à l'humidité excessive.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,82 m (mesurée à partir du repère de plan focal). Le rapport de reproduction maximal est de 0,2×.

Comment fixer le parasoleil ?

Alignez le repère d'alignement du parasoleil sur le repère de montage du parasoleil, puis tournez le parasoleil jusqu'à ce que le repère de montage soit aligné sur le repère de verrouillage. Vous entendrez un déclic. Pour le retirer, maintenez enfoncé le bouton de déverrouillage et tournez.

Quels accessoires sont fournis avec l'objectif ?

Les accessoires fournis sont : bouchon d'objectif avant LC-82B, bouchon d'objectif arrière LF-N1, parasoleil HB-108 et pochette pour objectif CL-C2.

Que faire en cas de problème avec l'objectif ?

Si le joint en caoutchouc est endommagé ou si un dysfonctionnement survient, cessez immédiatement l'utilisation et confiez l'objectif à un centre agréé Nikon pour réparation. N'essayez pas de démonter l'objectif vous-même.

MODE D'EMPLOI NIKKOR Z 135mm f/1.8 S Plena NIKON

• Lisez ce document attentivement avant d'utiliser le produit.
• Pour utiliser correctement le produit, veuillez dire la section « Pour votre sécurité » (page 4).
• Àprous avoir lu ce document, rangez-le dans un endroit facilement accessible pour pouvoir vous y référer ultérieurement.

Table des matieres

Introduction 3

Avant de commencer 3

Pourvoiresecurite. 4

Utilisation de I'objectif 6

Descriptif de I'objectif : noms et fonctions. 6

Fixation et retrait 12

Fixation et retrait du parasoleil. 15

Précautions d'utilisation 18

Entretien de l'objectif 19

Notes techniques 20

Appareils photo équipés d'un illuminateur d'assistance AF. 20

Utilisation de l'objectif avec des apparciels photo équipés d'un flash intégré. 21

Accessoires. 22

Caracteristiques. 24

Avis. 26

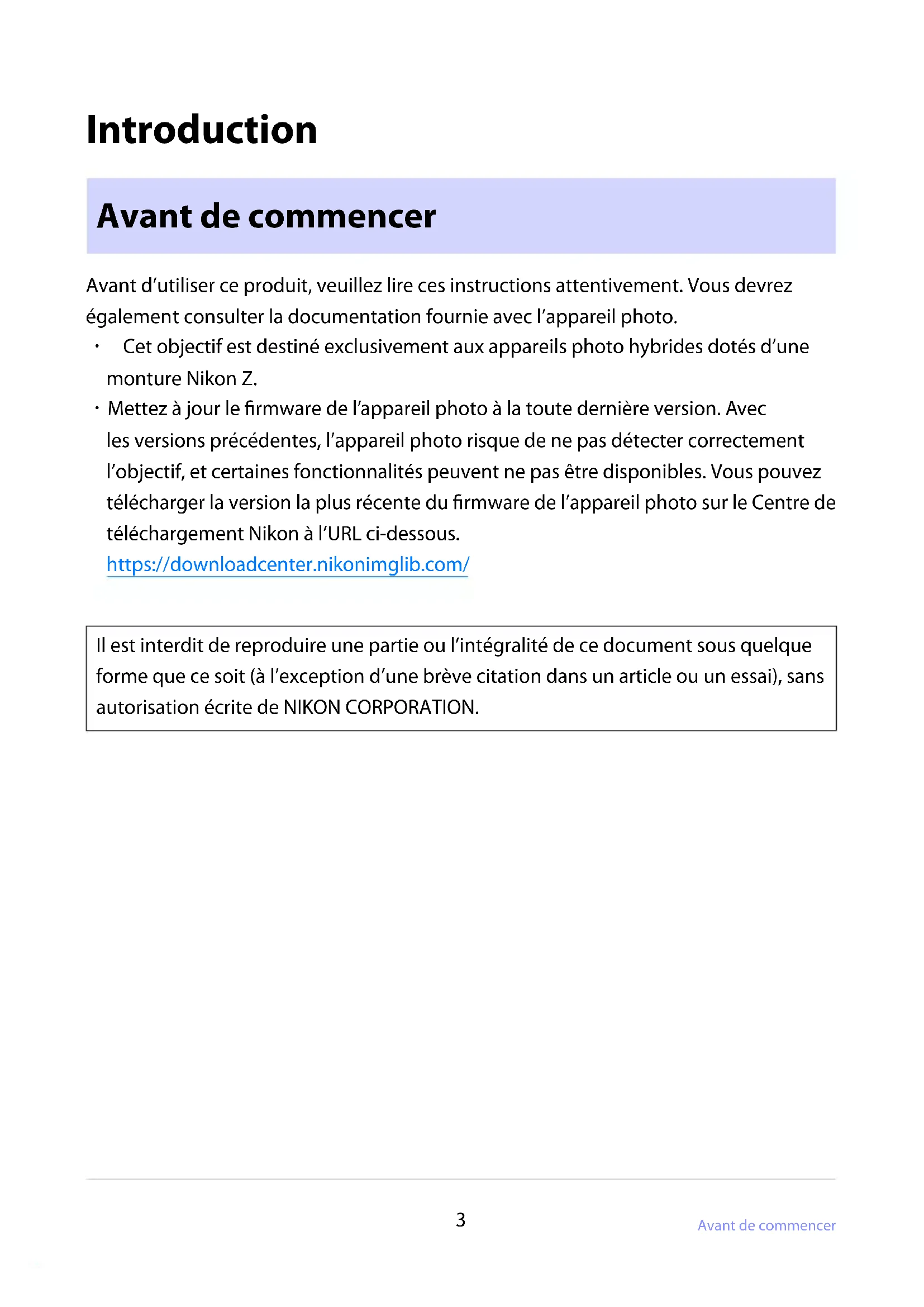

Introduction

Avant de commencer

Avant d'utiliser ce produit, veuillez dire ces instructions attentivement. Vous devrez également consulter la documentation fournie avec l'appareil photo.

• Cet objectif est destiné exclusivement aux apparciels photo hybrides dotés d'une monture Nikon Z.
• Mettez à jour le firmware de l'appareil photo à la toute dernière version. Avec les versions précédentes, l'appareil photo risque de ne pas détecter correctement l'objectif, et certaines fonctionnalités peuvent ne pas être disponibles. Vous pouvez télécharger la version la plus récente du firmware de l'appareil photo sur le Centre de téléchargement Nikon à l'URL ci-dessous.

https://downloadcenter.nikonimaglib.com/

Il est interdit de reproductive une partie ou l'intégralité de ce document sousquelque forme que ce soit (à l'exception d'une brève citation dans un article ou un essai), sans autorisation écrite de NIKON CORPORATION.

Pour votre sécurité

Afin d'éviter de provoquer des dommages matériels ou de vous blesser ou de blesser un tiers, lisez intégralement « Pour votre sécurité » avant d'utiliser ce produit.

Après avoir lu ces consignes de sécurité, rangez-les dans un endroit facilement accessible pour pouvoir vous y reférer ultérieurement.

AVERTISSEMENT: le non-respect des consignes indiquées par cette icône peut vous exposer à un danger de mort ou à de graves blessures.
ATTENTION: le non-respect des consignes indiquées par cette icône peut vous exposer à des blessures ou provoquer des dommages matériels.

AVERTISSEMENT

Ne démontez pas ou ne modifies pas ce produit. Ne touche pas les composants internes qui sont exposés suite à une chute ou à un autre accident.

Le non-respect de ces consignes peut provoquer un choc électrique ou d'autres blessures.

Si vous observez des anomalies provenant du produit comme de la fumée, de la chaleur ou des odeurs inhabituelles, débranchez immédiatement la source d'alimentation de l'appareil photo.

Continuer d'utiliser le matériel risque de provoquer un incendie, des brûlures ou autres blessures.

Gardez vous matériel au sec. Ne le manipulez pas avec les mains mouillées.

Le non-respect de ces consignes de sécurité peut provoquer un incendie ou un chocolélectrique.

N'utilise pas ce produit en présence de poussières ou de gaz inflammables comme du propane, de l'essence ou des aérosols.

Le non-respect de cette consigne peut provoquer une explosion ou un incendie.

N'observe pas directement le soleil ou toute autre source lumineuse puissant à travers l'objectif.

Le non-respect de cette consigne peut provoquer des troubles visuels.

Conserve ce produit hors de portée des enfants.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit. En outre, notez que les petites pieces présente un risque d'étouement. Si jamais un enfant avait une piece de ce produit, consultez immédiatement un médecin.

N'enroulez pas la courroie ou la dragonne autour de votre cou.

Vous risquez sinon de provoquer des accidents.

Ne manipulez pas le matériel à mains dues dans des lieux exposés à des températures extrément basses ou elevées.

Le non-respect de cette consigne peut provoquer des brûlures ou des engelures.

ATTENTION

Ne pointez pas l'objectif en direction du soleil ou d'autres sources très lumineuses.

La lumière focalisée par l'objectif peut provoquer un incendie ou endommager les composants internes du produit. Lorsque vous photographiez un sujet à contre-jour, voirlez à garder toujours le soleil à l'extérieur du cadre. Lorsque le soleil se trouve pres du cadre, sa lumière risque de se concentrer dans l'appareil photo et de provoquer un incendie.

Ne laissez pas le produit exposé à des températures excessivement chaudes pendant une période prolongée, comme dans une voiture fermée ou en plein soleil.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit.

Ne transporte pas les apparciels photo ou les objectifs si des trépieds ou accessoires similaires sont fixés.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit.

Utilisation de l'objectif

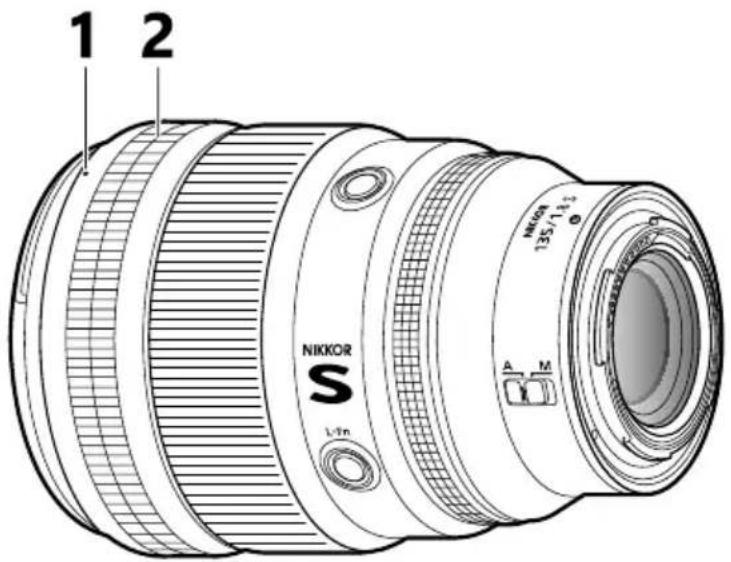

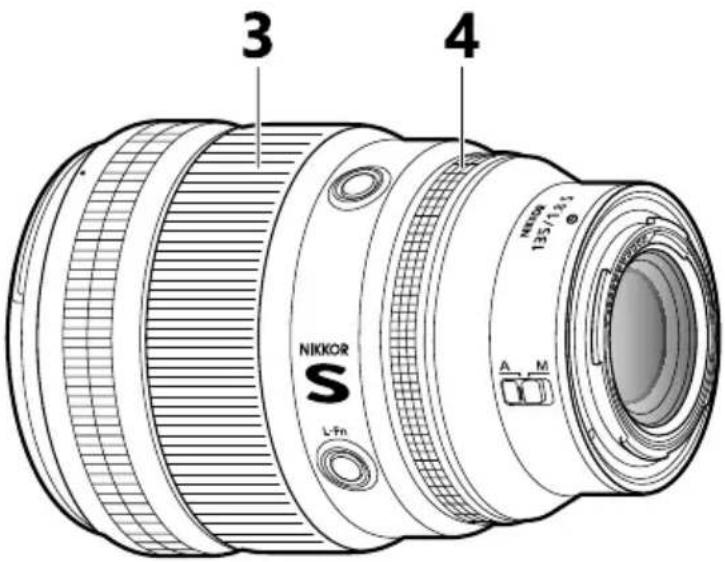

Descriptif de l'objectif : noms et fonctions

Les différentes parties de l'objet sont décrites ci-dessous.

1 Repere de montage du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 15)

2 Poignée en caoutchouc

3 Bague de mise au point

Utilisez-la pour la mise au point manuelle.

• En cas de mise au point à l'aide de l'autofocus, vous pouvez régler la mise au point manuellement en tournant la baguependant que vous appuyez sur le déclencheur à mi-course.

4 Bague de réglage

Tournez cette bague pour modifier le réglage d'une fonction sélectionnée avec l'appareil photo, telle que [Ouverture] ou [Correction d'exposition]. Pour en savoir plus, reportez-vous à la description des fonctions [Définition réglages person.], [Commandes personalisées] ou [Commandes Persons (prise de vue)] dans la documentation fournie avec l'appareil photo.

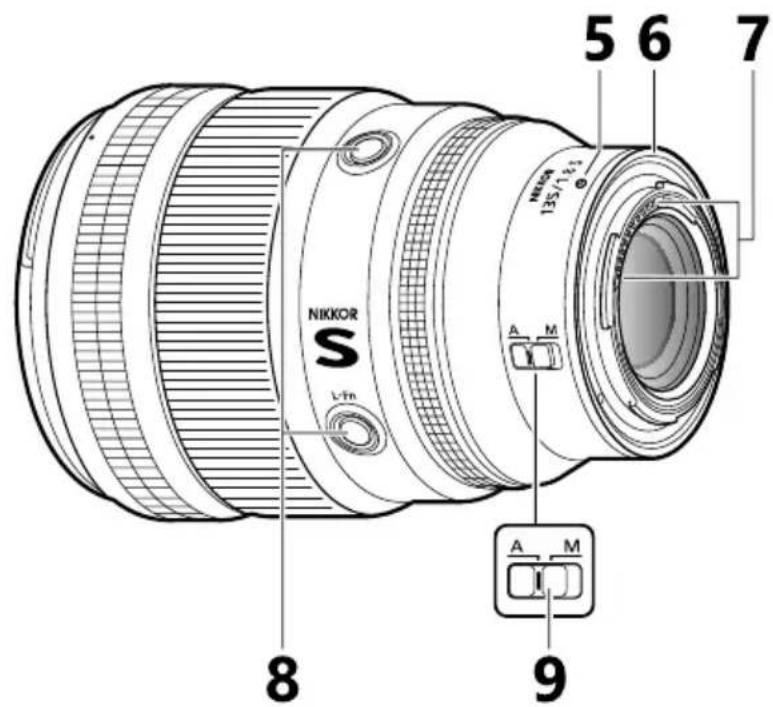

5 Repère de montage de l'objectif

Référez-vous à ce repère lorsqu'elles fixez l'objet sur l'appareil photo.

Fixation et retrait (page 12)

6 Joint en caoutchouc de la monture d'objectif

Permet d'empêcher l'infiltration de gouttes d'eau ou de poussière sur les surfaces de jonction entre l'objectif et l'appareil photo lorsque l'objectif est fixé sur l'appareil photo.*

• Il n'est pas garanti que le joint soit complètement imperméable à l'infiltration de gouttes d'eau ou de poussière dans toutes les circonstances.

7 Contacts du microprocesseur

Utilisés pour transférer les données depuis ou vers l'appareil photo.

8 Commande L-Fn

Appuyez sur cette commande pour executer une fonction sélectionnée avec l'appareil photo. Pour en savoir plus, reportez-vous à la description des fonctions [Définition réglages perso.], [Commandes personnalisées] ou [Commandes Persons (prise de vue)] dans la documentation fournie avec l'appareil photo.

9 Commutateur de mode de mise au point

Choisissez un mode de mise au point.

A:Autofocus
M:Mise au point manuelle

Quel que soit le réglage choisi, vous doivent regardier la mise au point manuellement lorsque le mode de mise au point manuelle est sélectionné à l'aide des commandes de l'appareil photo.

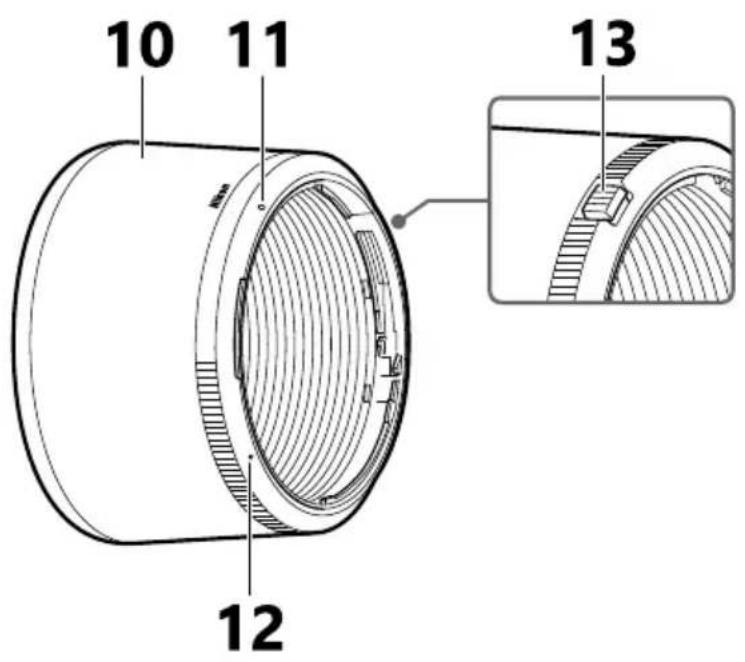

10 Parasoleil

Le parasoleil réduit la lumière diffuse pouvant cause de la luzière parasite ou une image fantôme. Il sert également à protéger l'objectif.

Fixation et retrait du parasoleil (page 15)

11 Repere de verrouillage du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 15)

12 Repere d'alignement du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 15)

13 Bouton de la commande de déverrouillage du parasoleil

Utilisez-le lors du retrait du parasoleil.

Fixation et retrait du parasoleil (page 15)

14 Bouchon d'objectif (bouchon avant)
15 Bouchon d'objet (bouchon arrêté)

Fixation et retrait

Fixation de l'objet

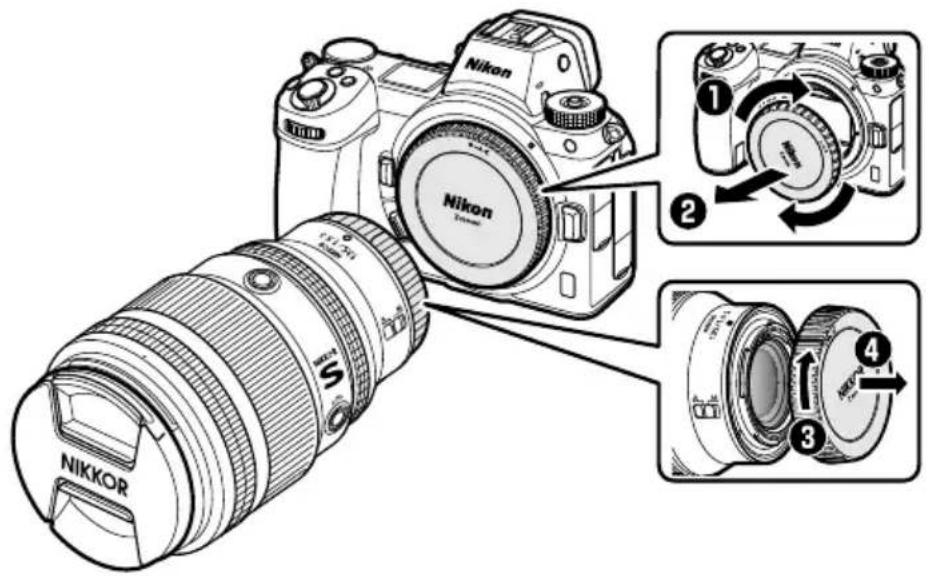

1. Mettez l'appareil photo hors tension, retirez le bouchon de boîtier et détachez le bouchon arrêté d'objet.

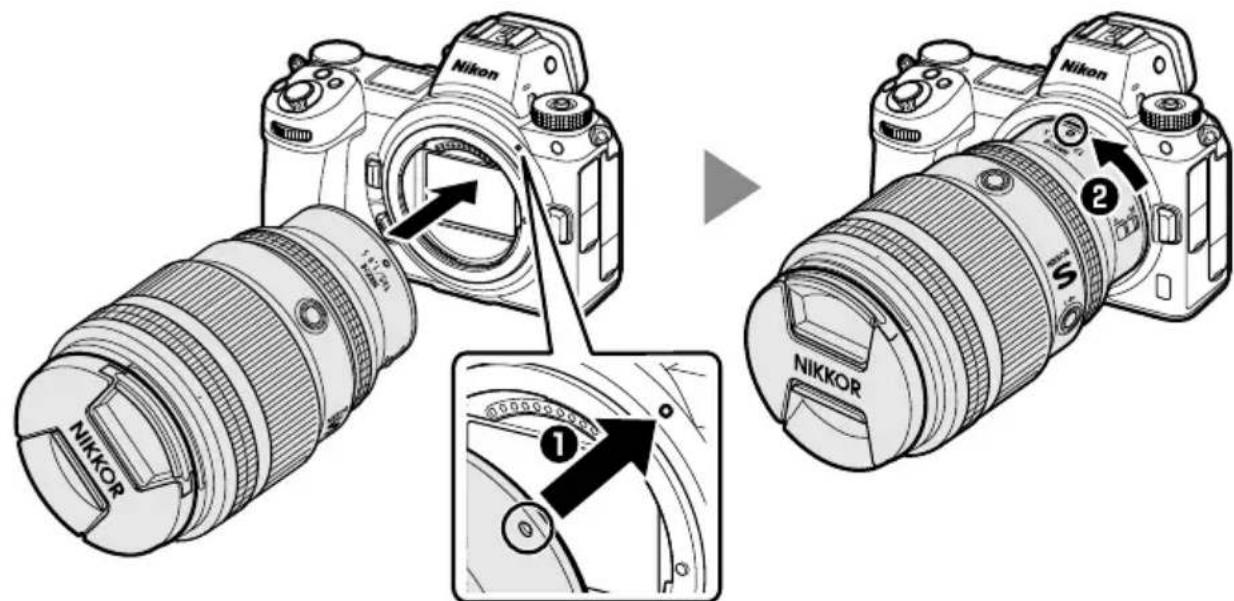

1. Placez l'objectif sur le boîtier de l'appareil photo en Maintenant le repère de montage de l'objectif aligné sur le repère de montage du boîtier de l'appareil photo (1), puis faites tourner l'objectif dans la direction indiquée (2) jusqu'àu déclic.

Afin d'éviter toute chute accidentelle de l'objet lors de sa fixation ou de son retrait, nous vous recommandons de le tener par la poignée en caoutchouc à son extrémite extérieure.

1. Mettez l'appareil photo hors tension.
2. Maintenez appuyée la commande de déverrouillage de l'objectif (1) tout en faisant tourner ce dernier dans la direction indiquée (2).

Fixation et retrait du parasoleil

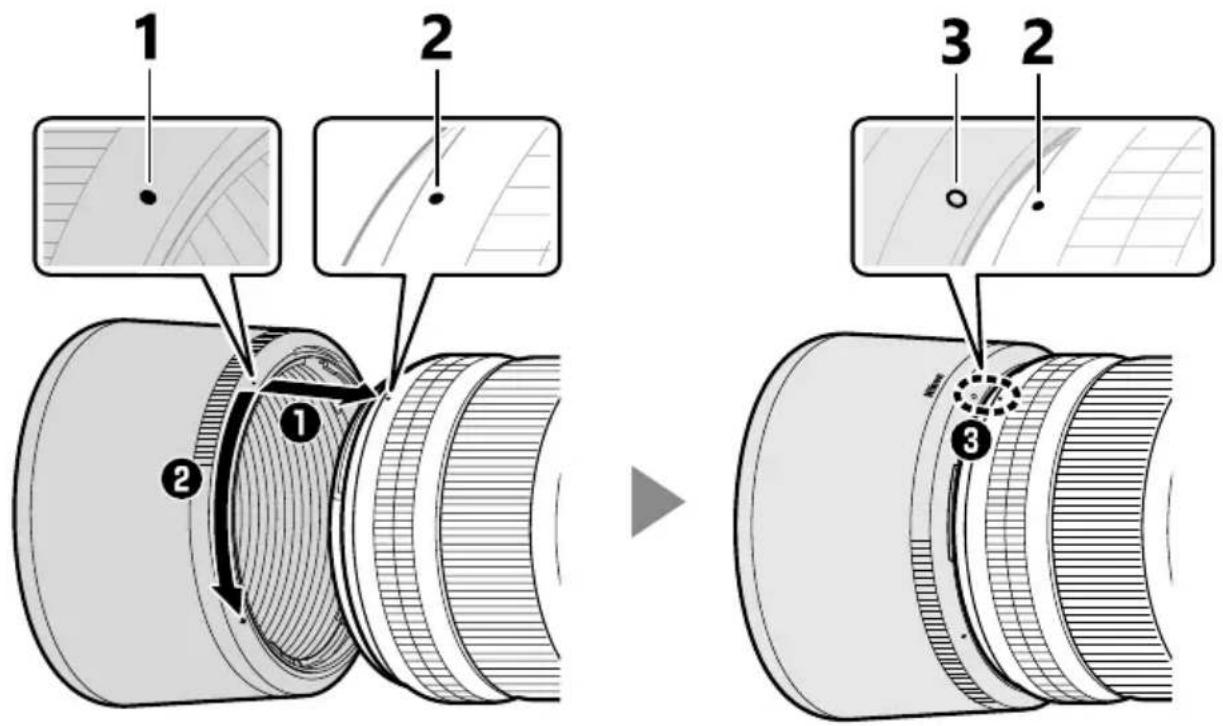

Fixation du parasoleil

• l'ignez le repère d'alignement du parasoleil sur le repère de montage du parasoleil (1), puis tournez ce dernier (2) jusqu'à ce que le repère de montage soit aligné sur le repère de verrouillage du parasoleil (3).

1 Repere d'alignement du parasoleil
2 Repere de montage du parasoleil
3 Repere de verrouillage du parasoleil

• d'ur monter ou detacher le parasoleil, évitez de le saisir trop fermement à l'avant. Lorsque vous fixez le parasoleil, tenez-le à proximité de son repère d'alignement (●) et tournez-le jusqu'àu déclic.

• d'parasoleil peut être returné et monté sur l'objet lorsqu'il n'est pas utilisé.

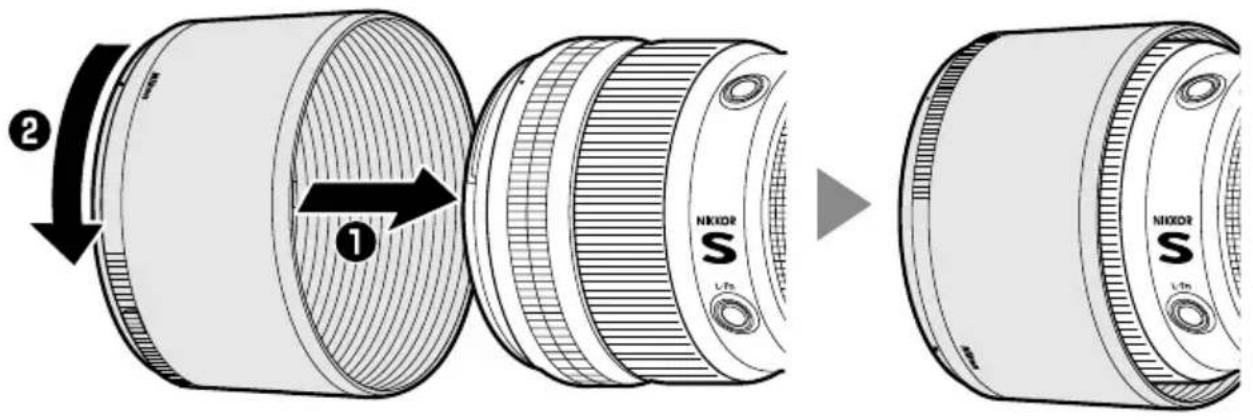

Inversion du parasoleil

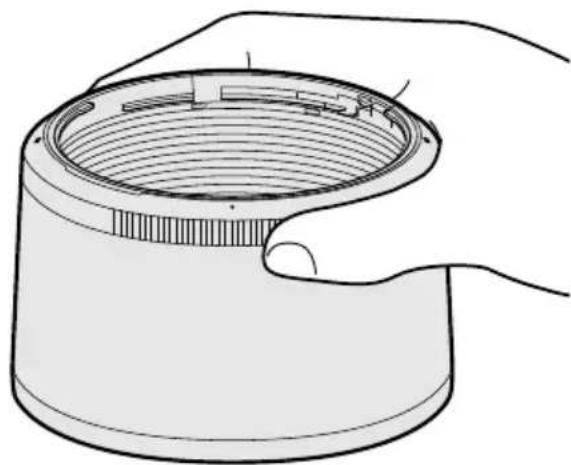

Enveloppez le parasoleil de la main en plaçant le pouce et l'index sur la surface moletée et tournez-le jusqu'àu déclic pour le fixer en position inversée.

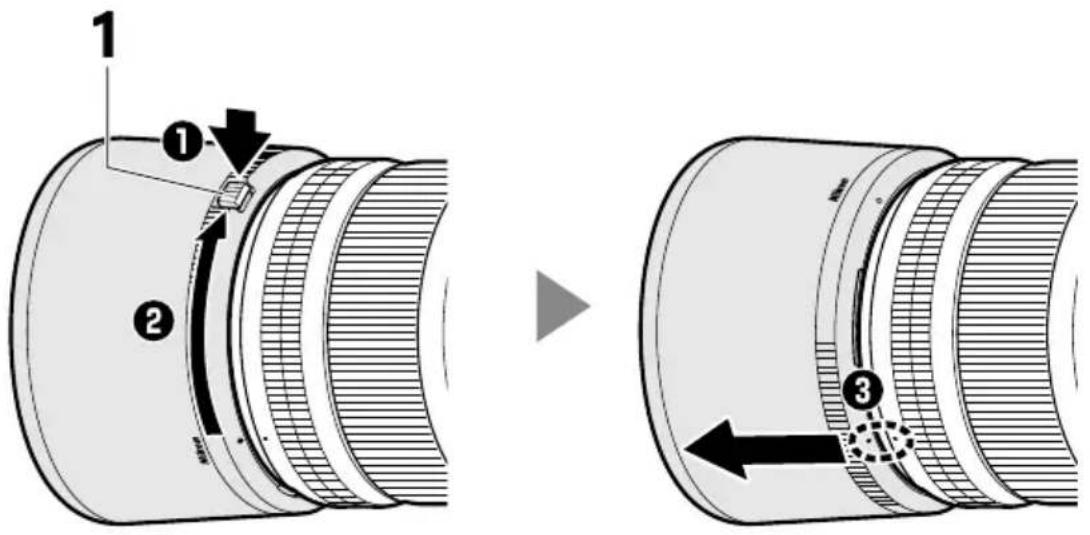

Retrait du parasoleil

• ouut en maintainant enforcé le bouton de la commande de déverrouillage du parasoleil (1), tournez le parasoleil dans le sens indiqué (2) et retirez-le de l'objectif (3).

1 Bouton de la commande de déverrouillage du parasoleil

dus pouze appliquer la meme procedure lorsque le parasoleil est returné.

Précautions d'utilisation

• Ne pênez pas, ni ne tenez l'objectif ou l'appareil photo uniquement par les bouchons ou par le parasoleil.
• Maintenez les contacts du microprocesseur propres.
• Si le joint en caoutchouc de la monture d'objectif est endommagé, cessez immédiatement l'utilisation et confiez l'objet à un centre Nikon agrée pour le faire réparer.
• Remettez les bouchons en place lorsque vous n'utilise pas l'objetif.
• Ne laissez pas l'objectif dans des endroits humides ou dans des lieux où il risque d'être exposé à l'humidité. La formation de rouille sur le mécanisme interne peut cause des dégats irréparables.
• Ne laissez pas l'objectif à proximé d'un feu ou dans d'autres endroits extrémement chauds. Une chaleur extréme peut endommager ou déformer l'objectif.
  Le passage de l'objectif d'un environnement chaud a froid ou vice versa peut etre à l'origine d'une condensation préjudicable a l'intérieur et a l'extérieur de I'objectif. Mettez I'objectif dans un sac fermé ou dans une boite en plastique en cas de changement de température. Vous pouvez sorting I'objectif du sac ou de la boite une fois qu'il a eu le temps de s'adapter a la nouvelle température.
• Nous vous recommendons de ranger l'objectif dans son étui afin de le protégger des rayures lors du transport.
• Tenez les cartes bancaires et les autres cartes ou périphériques de stockage à technologie magnétique à l'écart de l'appareil photo et de l'objectif. Les données enregistrées sur le dispositif risqueraient d'être corrompues.
• Cet objectif utilise du verre SR pour la lentille avant.

Par rapport à d'autres types de verre, le verre SR présente des caractéristiques telles que la sensibilité aux changements brusques de température et peut facilement être endommagé en raison de la fragilité de l'objectif. Veillez donc à le manipuler avec précaution.

Entretien de l'objectif

• Non正常使用, enlever la poussière suffit pour nettoyer les surfaces en verre de l'objet.
• Les traces de doigs et autres taches huileuses peuvent être retirees avec un tissu propre et doux en coton ou un chiffon optique (disponible auprès d'autres fabricants) légèrement imbibé d'une petite quantité d'éthanol ou de nettoyant pour objectif (disponible auprès d'autres fabricants); nettoyez en effectuant un mouvement circulaire du centre vers l'extérieur. Veillez à nettoyer uniformément et entièrement sans laisser de traces.
• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Les filtrés neutres (NC, disponibles séparément) et autres accessoires similaires permettent de protéger la lentille avant.
• Ne rangez pas l'objectif à un endroit exposé à la lumière directe du soleil ou en présence de boules antimits à la naphtaline ou au camphre. Si vous n'avez pas l'intention d'utiliser l'objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille.

Notes techniques

Appareils photo équipés d'un illuminateur d'assistance AF

Il peut arriver que l'objectif ou le parasoleil bloque la lumière de l'illuminateur d'assistance AF de l'appareil photo.

Pour savoir comment utiliser l'objectif avec des apparciels photo équipés d'un illuminateur d'assistance AF intégré, consultez le site ci-dessous.

https://downloadcenter.nikonimglib.com/

Utilisation de l'objectif avec des apparciils photo équipés d'un flash intégré

Des ombres seront visibles sur les photos ou la lumière provenant du flash intégré est occultée par l'objectif ou le parasoleil. Retirez le parasoleil avant la prise de vue. Notez toute fois qu'en fonction de la distance au sujet et de la focale de l'objectif, des ombres peuvent être visibles même lorsque le parasoleil est retire.

Pour des informations sur les distances au sujet et les facales auxquelles les ombres n'apparaîtrent pas sur les photos prises avec un flash intégré, consultez le site ciderous.

https://downloadcenter.nikonimaglib.com/

Accessoires

Accessoires fournis

• Buchon d'objectif LC-82B (bouchon avant)
  Bouchon d'objectif LF-N1 (bouchon arrêté)
  Parasoleil HB-108
• Pochette pour objectif CL-C2

Utilisation de la pochette pour objectif

La poche est destinée à protéger l'objectif des rayures et non des chutes ou autres chocs physiques.
LaPOCHETEN'estpasresistantaal'eau.
La matière utilisée dans cette pochette peut se décolorer, déteindre, s'étirer, rétrécir ou changer de couleur en cas de frottement ou d'humidité.
- Retirez la poussière avec un pinceau doux.
- L'eau et les taches peuvent être retirees de la surface avec un chiffon doux et sec. N'utilise pas d'alcool, de benzène, de diluant ou d'autres substances chimiques volatiles.
- Ne rangez pas le produit dans des lieux exposés à la lumière directe du soleil, à des températures élevées ou à l'humidité.
N'utilisez pas la pochette pour nettoyer le moniteur ou les lentilles.
Veillez à ce que l'objectif ne tombe pas de la pochette lorsque vous le transportez.

Matière : polyester

Autres accessoires compatibles

Filtres de 82 mm

Filtres

• Nutilisez qu'un seul filtré à la fois.
• Retirez le parasoleil avant de monter un filtr. Il est également nécessaire de restorer le parasoleil avant de tourner les filtres polarisants circulaires.

Caractéristiques

Monture Monture Nikon Z
Focale 135 mm
Ouverture maximale f/1.8
Construction optique	16 éléments en 14 groupes (4 éléments ED, 1 élément asphérique, 1 lentille en verre SR et des éléments avecTraitement méso-amorphe et ARNEO)
Angle de champ	Format FX : 18°10'
	Format DX : 12°
Système de mise au point	Système de mise au point interne
Distance minimale de mise au point (mesurée à partir du repère de plan focal)	0,82 m
Rapport de reproduction maximal	0,2×
Lamelles de diaphragme 1	1 (diaphragme circulaire)
Plage des ouvertures f/1.8	- 16
Diamètre de fixation pour filtré	82 mm (P = 0,75 mm)
Dimensions (diamètre maximum × distance jusqu'à l'extrémité de l'objectif depuis le plan d'accui de la monture d'objet)	Environ 98 mm × 139,5 mm

Poids Environ 995 g

• Dans ce document, « format FX » et « FX » font reférence à un angle de champ équivalent à celui d'un apparéil photo 24 × 36 (« plein format ») et « format DX » et « DX » à un angle de champ équivalent à celui d'un apparéil photo APS-C.
• Nikon se reserve le droit de modifier à tout moment l'apparce, les caractéristiques et les performances de ce produit sans avis préalable.

Avis

Avis pour les clients au Canada

CANICES-003 (B)/NMB-003 (B)

Avis pour les clients en Europe

Ce symbole indique que le matériel électrique etlectronique doit etrejetedans les
conteneurs appropriés.

Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays français:

• Ce produit doit être jeté dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets menagers.
  Le tri sélectif et le recyclage permettent de préserver les ressources naturelles et d'éviter les conséquences négatives pour la santé humaine et l'environnement, qui peuvent être provoquées par une élimination incorrecte.
  Pour plus d'informations, contactez votre revendeur ou les autorités locales charges de la gestion des déchets.

Avis pour les clients en France

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre apparéil !

Avis pour les clients au Maroc
