NIKKOR Z 70-180mm f/2.8 - Objectif photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif photo à focale variable pour hybrides Nikon Z
Marque	Nikon
Modèle	NIKKOR Z 70-180mm f/2.8
Monture	Nikon Z
Focale	70 – 180 mm
Ouverture maximale	f/2.8
Construction optique	19 éléments en 14 groupes (dont 5 lentilles ED, 1 super ED, 3 asphériques)
Angle de champ (FX)	34°20' – 13°40'
Angle de champ (DX)	22°50' – 9°
Distance minimale de mise au point	0,27 m (70 mm) à 0,85 m (180 mm)
Rapport de reproduction maximal	0,48×
Lamelles de diaphragme	9 (circulaire)
Plage d'ouvertures	f/2.8 – f/22
Diamètre de filtre	67 mm (pas 0,75 mm)
Dimensions (Ø × L)	Environ 83,5 mm × 151 mm
Poids	Environ 795 g
Accessoires fournis	Bouchon avant LC-67B, bouchon arrière LF-N1, parasoleil HB-113, pochette CL-C2
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux en coton ou un chiffon optique légèrement imbibé d'éthanol ; ne pas utiliser de solvants organiques
Sécurité	Ne pas regarder le soleil à travers l'objectif ; garder hors de portée des enfants ; ne pas exposer à des températures extrêmes
Réparabilité	Confier toute réparation à un centre agréé Nikon ; ne pas démonter
Informations générales	Mise à jour du firmware de l'appareil photo recommandée ; compatible avec téléconvertisseurs Z TC-1.4x/TC-2.0x

FOIRE AUX QUESTIONS - NIKKOR Z 70-180mm f/2.8 NIKON

Comment fixer l'objectif sur l'appareil photo ?

Mettez l'appareil photo hors tension, alignez le repère de montage de l'objectif sur celui du boîtier, puis tournez l'objectif jusqu'au déclic.

Comment retirer l'objectif ?

Maintenez enfoncé le bouton de déverrouillage de l'objectif sur l'appareil photo, puis tournez l'objectif dans le sens inverse pour le retirer.

À quoi sert le commutateur de verrouillage du zoom ?

Il bloque la bague de zoom à la position 70 mm pour éviter que l'objectif ne s'étende sous son propre poids lors du transport.

Comment monter le parasoleil ?

Alignez le repère d'alignement du parasoleil sur le repère de montage, puis tournez le parasoleil jusqu'à ce qu'il s'enclenche.

Puis-je utiliser un flash intégré avec cet objectif ?

Oui, mais retirez le parasoleil pour éviter les ombres. Selon la distance et la focale, des ombres peuvent subsister.

Quels filtres sont compatibles ?

Des filtres de diamètre 67 mm (pas de vis 0,75 mm). N'utilisez qu'un seul filtre à la fois.

Comment nettoyer les lentilles ?

Enlever la poussière avec un soufflet, puis les traces avec un chiffon doux en coton légèrement imbibé d'éthanol ou de nettoyant pour objectif, en mouvement circulaire du centre vers l'extérieur.

Puis utiliser un téléconvertisseur ?

Oui, les téléconvertisseurs Z TC-1.4x et TC-2.0x sont compatibles. L'autofocus peut être affecté selon les conditions.

Quelle est la distance minimale de mise au point ?

Elle varie selon la focale : 0,27 m à 70 mm, 0,33 m à 85 mm, 0,42 m à 105 mm, 0,58 m à 135 mm, 0,85 m à 180 mm.

Cet objectif est-il étanche ?

Il est doté d'un joint en caoutchouc sur la monture qui aide à empêcher l'infiltration de poussière et d'humidité, mais n'est pas garanti comme totalement étanche.

MODE D'EMPLOI NIKKOR Z 70-180mm f/2.8 NIKON

• Lisez ce document attentivement avant d'utiliser le produit.
• Pour utiliser correctement le produit, veuillez dire la section « Pour votre sécurité » (page 4).
• Àprous avoir lu ce document, rangez-le dans un endroit facilement accessible pour pouvoir vous y référer ultérieurement.

Table des matières

Introduction 3

Avant de commencer 3

Pourvoiresecurite. 4

Utilisation de I'objectif 6

Descriptif de l'objet : noms et fonctions. 6

Fixation et retrait 11

Fixation et retrait du parasoleil. 14

Précautions d'utilisation 16

Entretien de l'objectif. 17

Notes techniques 18

Appareils photo équipés d'un illuminateur d'assistance AF. 18

Utilisation de l'objectif avec des apparciels photo équipés d'un flash intégré............ 19

Accessoires 20

Caracteristiques 22

Avis. 24

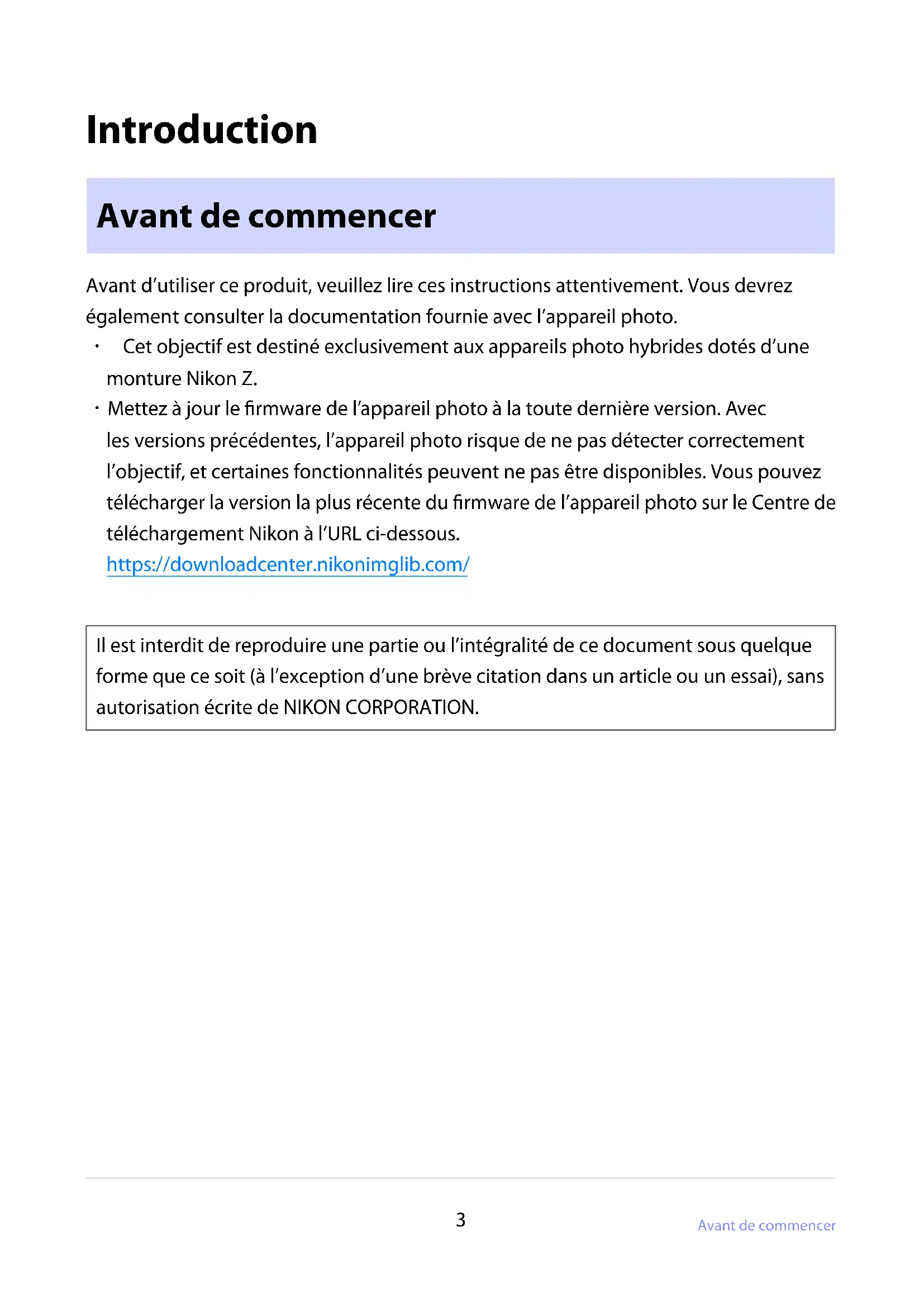

Introduction

Avant de commencer

Avant d'utiliser ce produit, veuillez dire ces instructions attentivement. Vous devrez également consulter la documentation fournie avec l'appareil photo.

• Cet objectif est destiné exclusivement aux apparciels photo hybrides dotés d'une monture Nikon Z.
• Mettez à jour le firmware de l'appareil photo à la toute dernière version. Avec les versions précédentes, l'appareil photo risque de ne pas détecter correctement l'objectif, et certaines fonctionnalités peuvent ne pas être disponibles. Vous pouvez télécharger la version la plus récente du firmware de l'appareil photo sur le Centre de téléchargement Nikon à l'URL ci-dessous.

https://downloadcenter.nikonimaglib.com/

Il est interdit de reproductive une partie ou l'intégralité de ce document sousquelque forme que ce soit (à l'exception d'une brève citation dans un article ou un essai), sans autorisation écrite de NIKON CORPORATION.

Pour votre sécurité

Afin d'éviter de provoquer des dommages matériels ou de vous blesser ou de blesser un tiers, lisez intégralement « Pour votre sécurité » avant d'utiliser ce produit.

Après avoir lu ces consignes de sécurité, rangez-les dans un endroit facilement accessible pour pouvoir vous y reférer ultérieurement.

AVERTISSEMENT: le non-respect des consignes indiquées par cette icône peut vous exposer à un danger de mort ou à de graves blessures.
ATTENTION: le non-respect des consignes indiquées par cette icône peut vous exposer à des blessures ou provoquer des dommages matériels.

AVERTISSEMENT

Ne démonze pas ou ne modifies pas ce produit. Ne touche pas les composants internes qui sont exposés suite à une chute ou à un autre accident.

Le non-respect de ces consignes peut provoquer un choc électrique ou d'autres blessures.

Si vous observez des anomalies provenant du produit comme de la fumée, de la chaleur ou des odeurs inhabituelles, débranchez immédiatement la source d'alimentation de l'appareil photo.

Continuer d'utiliser le matériel risque de provoquer un incendie, des brûlures ou autres blessures.

Gardez vous matériel au sec. Ne le manipulez pas avec les mains mouillées.

Le non-respect de ces consignes de sécurité peut provoquer un incendie ou un chocolélectrique.

N'utilise pas ce produit en présence de poussières ou de gaz inflammables comme du propane, de l'essence ou des aérosols.

Le non-respect de cette consigne peut provoquer une explosion ou un incendie.

N'observe pas directement le soleil ou toute autre source lumineuse puissant à travers l'objectif.

Le non-respect de cette consigne peut provoquer des troubles visuels.

Conserve ce produit hors de portée des enfants.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit. En outre, notez que les petites pieces présente un risque d'étouffement. Si jamais un enfant avalait une piece de ce produit, consultez immédiatement un médecin.

N'enroulez pas la courroie ou la dragonne autour de votre cou.

Vous risquez sinon de provoquer des accidents.

Ne manipulez pas le matériel à mains dues dans des lieux exposés à des températures extrément basses ou elevées.

Le non-respect de cette consigne peut provoquer des brûlures ou des engelures.

ATTENTION

Ne pointez pas l'objectif en direction du soleil ou d'autres sources très lumineuses.

La lumière focalisée par l'objectif peut provoquer un incendie ou endommager les composants internes du produit. Lorsque vous photographiez un sujet à contre-jour, voirlez à garder toujours le soleil à l'extérieur du cadre. Lorsque le soleil se trouve pres du cadre, sa lumière risque de se concentrer dans l'appareil photo et de provoquer un incendie.

Ne laissez pas le produit exposé à des températures excessivement chaudes pendant une période prolongée, comme dans une voiture fermée ou en plein soleil.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit.

Ne transporte pas les apparciels photo ou les objectifs si des trépieds ou accessoires similaires sont fixés.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit.

Utilisation de l'objectif

Descriptif de l'objectif : noms et fonctions

Les différentes parties de l'objet sont décrites ci-dessous.

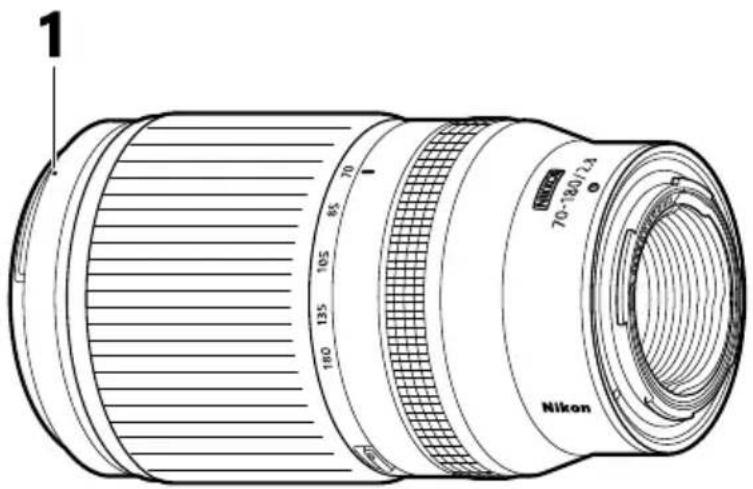

1 Repère de montage du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 14)

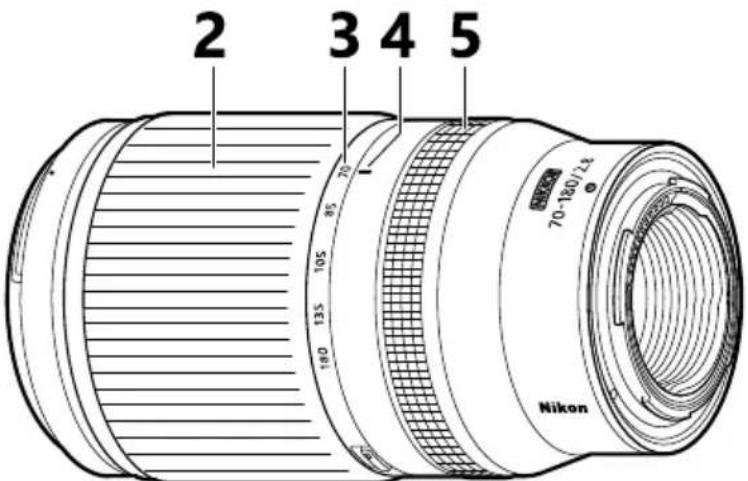

2 Bague de zoom

Tournez la bague pour effectuer un zoom avant ou arrêté.

3 Échelle des focales

Permet de déterminer la focale approximative lorsque vous effectuez un zoom avant ou arrêté.

4 Repere des facales

Permet de déterminer la focale approximative lorsque vous effectuez un zoom avant ou arrêté.

5 Bague de réglage

Mde autofocus selectionne:

Tournez cette bague pour modifier le réglage d'une fonction sélectionnée avec l'appareil photo, telle que [Mise au point (M/A)] ou [Ouverture].

Pour en savoir plus, reportez-vous à la description des fonctions [Définition réglages Persons], [Commandes personnalisées] ou [Commandes person (prise de vue)] dans la documentation fournie avec l'appareil photo.

Mode de mise au point manuelle selectionné :

Tournez cette bague pour effectuer la mise au point.

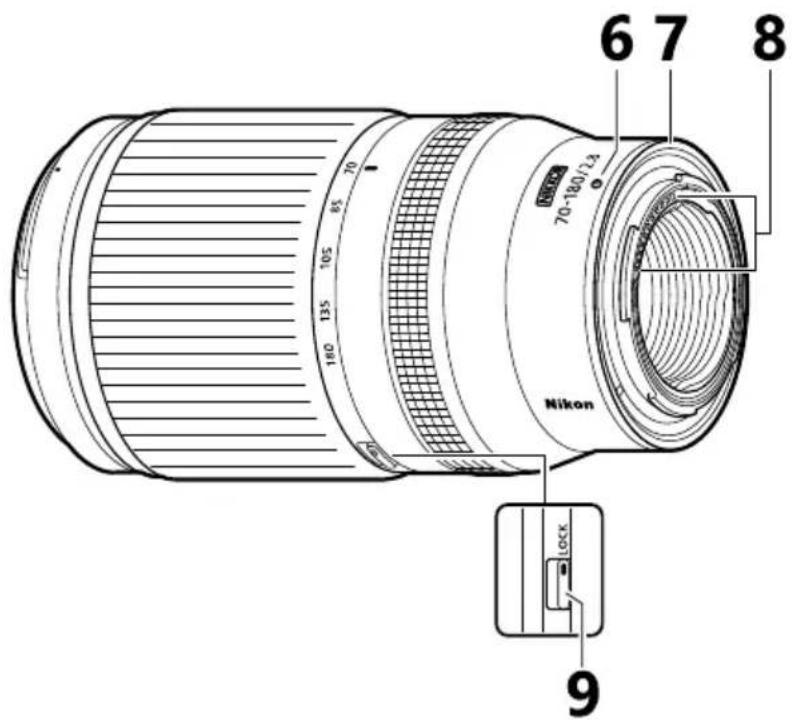

6 Repère de montage de l'objectif

Référez-vous à ce repère lorsqu'elles fixez l'objet sur l'objet photo.

Fixation et retrait (page 11)

7 Joint en caoutchouc de la monture d'objectif

Permet d'empêcher l'infiltration de gouttes d'eau ou de poussière sur les surfaces de jonction entre l'objectif et l'appareil photo lorsque l'objectif est fixé sur l'appareil photo.*

• Il n'est pas garanti que le joint soit complètement imperméable à l'infiltration de gouttes d'eau ou de poussière dans toutes les circonstances.

8 Contacts du microproesseur

Utilisés pour transférer les données depuis ou vers l'appareil photo.

9 Commutateur de verrouillage du zoom

Pour bloquer la bague de zoom, effectuez un zoom arrêté jusqu'à la position de 70~mm et faites glisser le commutateur sur [LOCK]. Ce blocage empêche la partie mobile de l'objetif de partager sous l'effect de son propre poids pendant le transport de l'appareil photo.

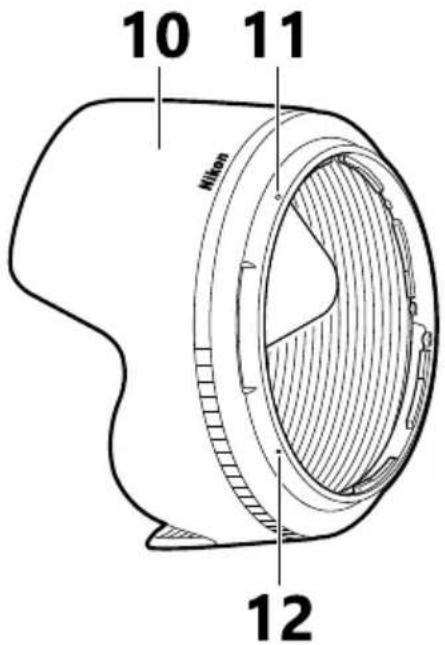

10 Parasoleil

Le parasoleil réduit la lumière diffuse pouvant cause de la luzière parasite ou une image fantôme. Il sert également à protéger l'objectif.

Fixation et retrait du parasoleil (page 14)

11 Repere de verrouillage du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 14)

12 Repere d'alignement du parasoleil

Utilisez-le lors de la fixation du parasoleil.

Fixation et retrait du parasoleil (page 14)

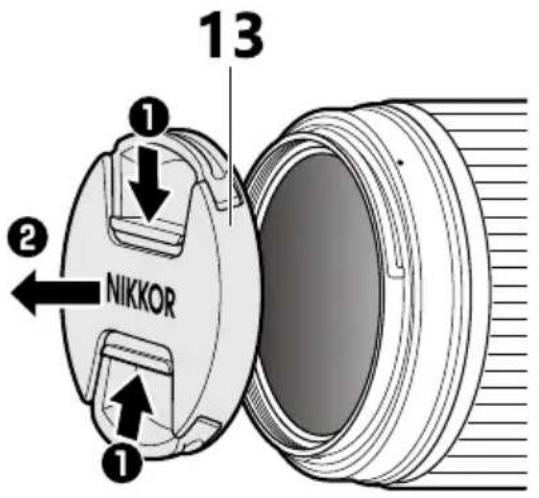

13 Bouchon d'objectif (bouchon avant)

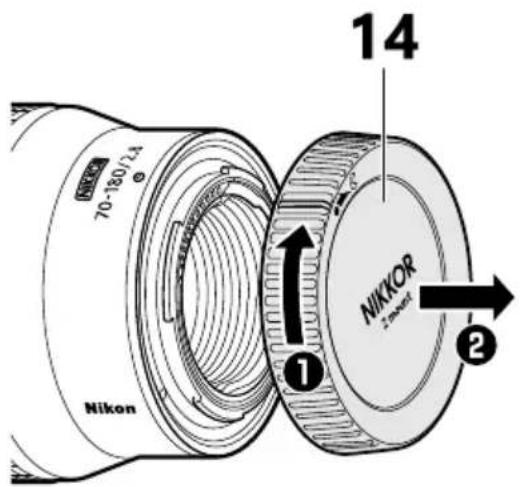

14 Bouchon d'objectif (bouchon arrêté)

Fixation et retrait

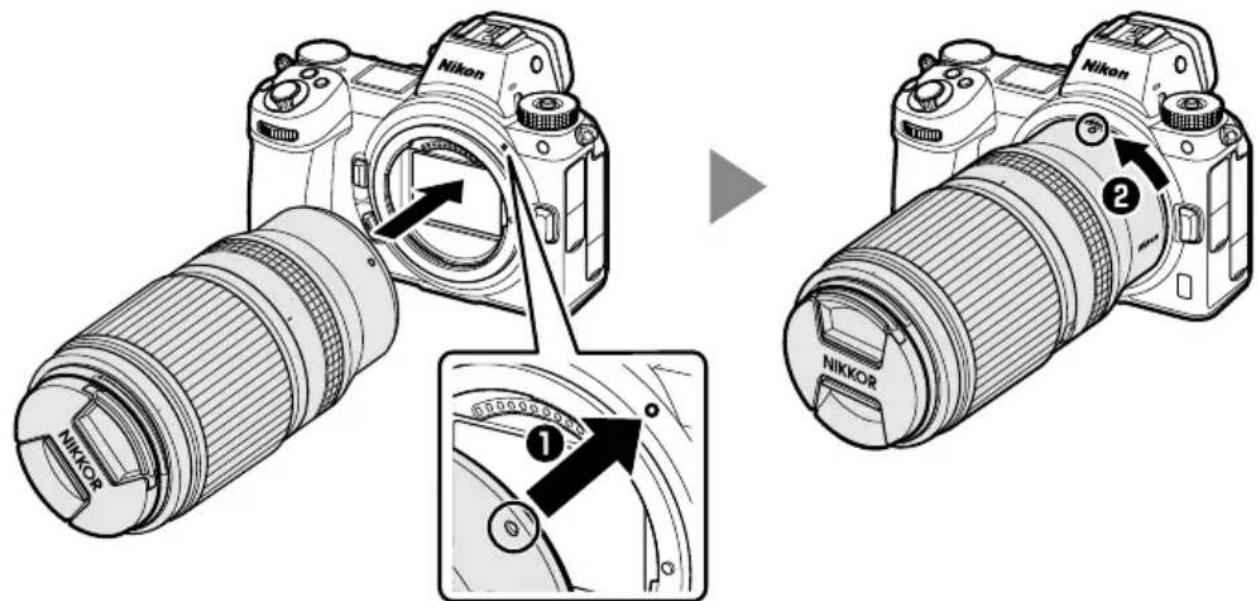

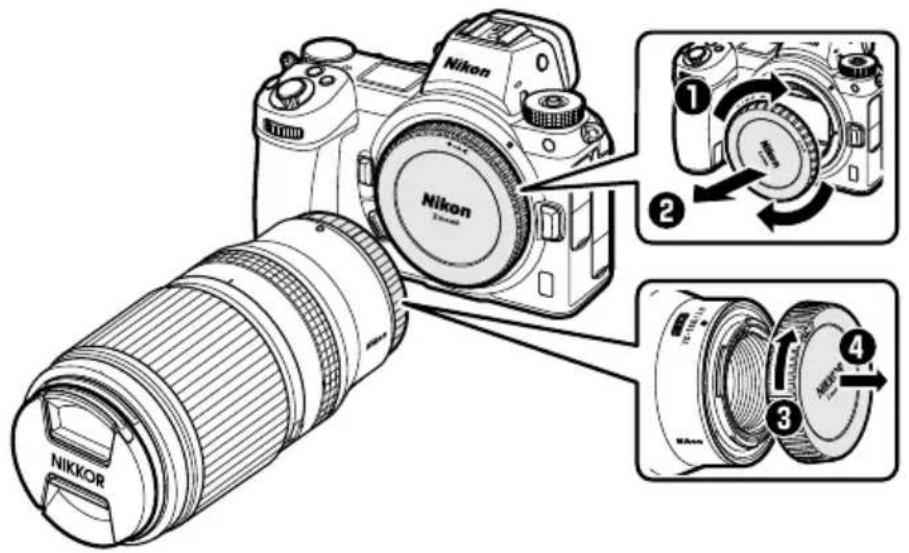

Fixation de l'objet

1. Mettez l'appareil photo hors tension, retirez le bouchon de boîtier et détachez le bouchon arrêté d'objet.

1. Placez l'objectif sur le boîtier de l'appareil photo en Maintenant le repère de montage de l'objectif aligné sur le repère de montage du boîtier de l'appareil photo (①), puis faites tourner l'objectif dans la direction indiquée (②) jusqu'àu déclic.

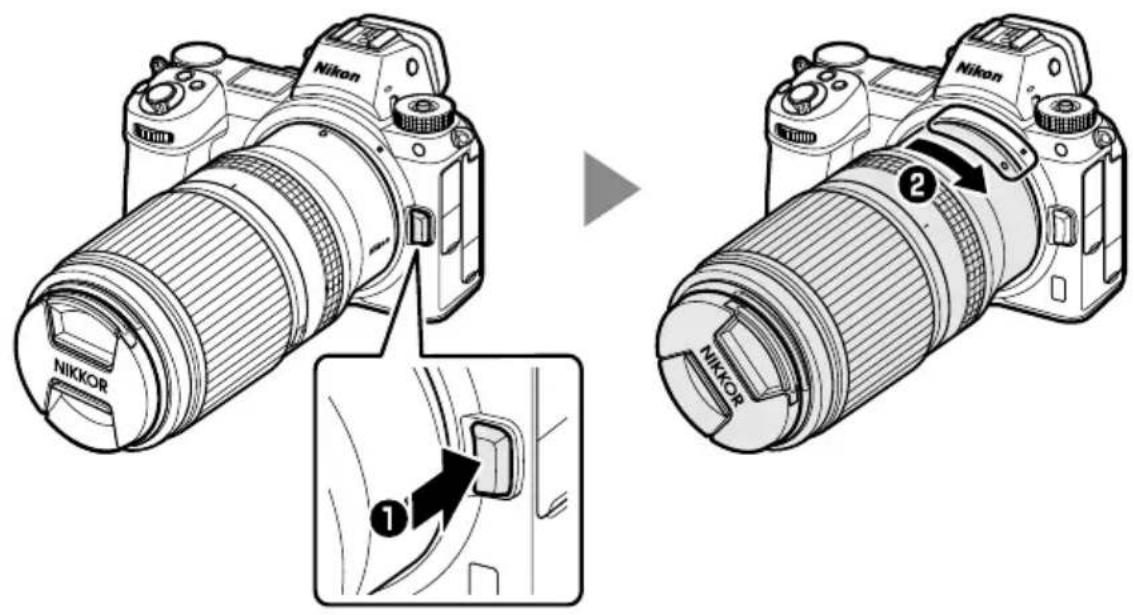

1. Mettez l'appareil photo hors tension.
2. Maintenez appuyée la commande de déverrouillage de l'objectif (1) tout en faisant tourner ce dernier dans la direction indiquée (2).

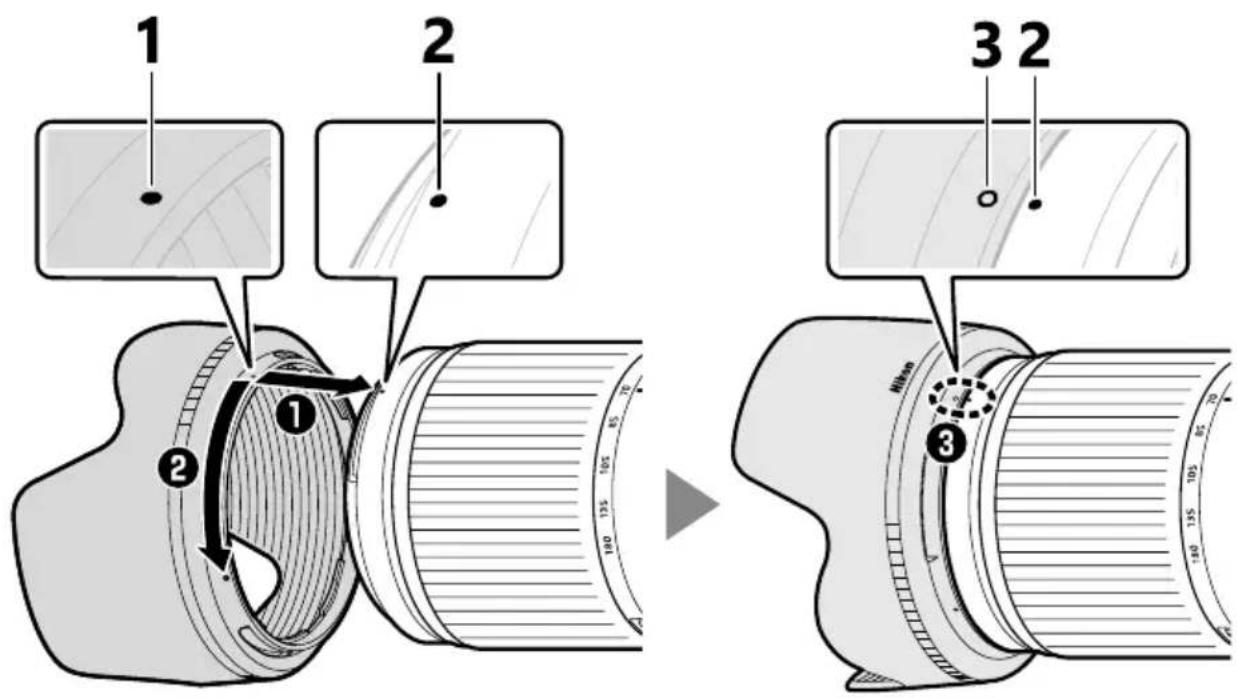

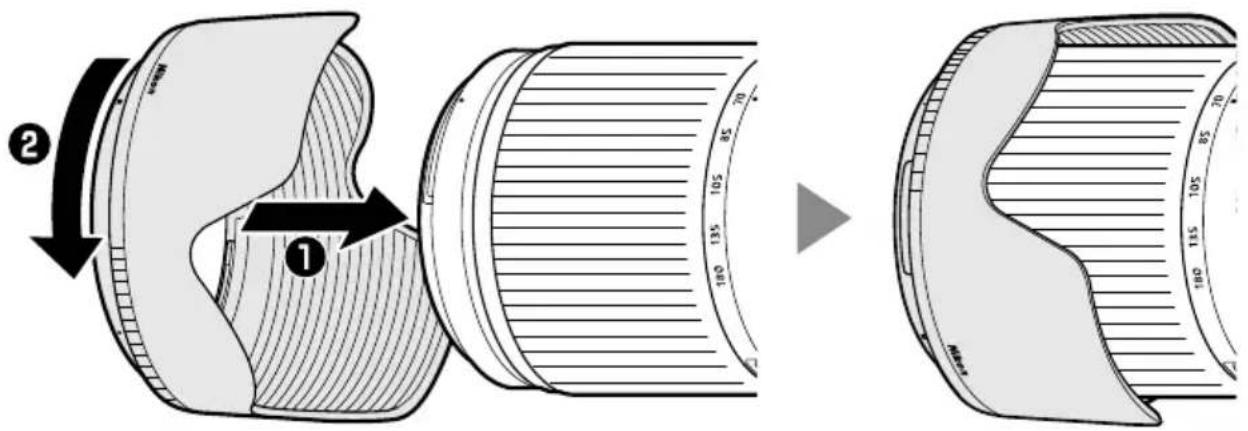

Fixation et retrait du parasoleil

• l'ignez le repère d'alignement du parasoleil sur le repère de montage du parasoleil (1), puis tournez ce dernier (2) jusqu'à ce que le repère de montage soit aligné sur le repère de verrouillage du parasoleil (3).

1 Repere d'alignement du parasoleil
2 Repere de montage du parasoleil
3 Repere de verrouillage du parasoleil

• d'ur monter ou detacher le parasoleil, évitez de le saisir trop fermement à l'avant. Lorsque vous fixez le parasoleil, tenez-le à proximité de son repère d'alignement (●) et tournez-le jusqu'àu déclic.

• Pour-retirer le parasoleil, effectuez les étapes ci-dessus dans le sens inverse.

• d'parasoleil peut être returné et monté sur l'objectif lorsqu'il n'est pas utilisé.

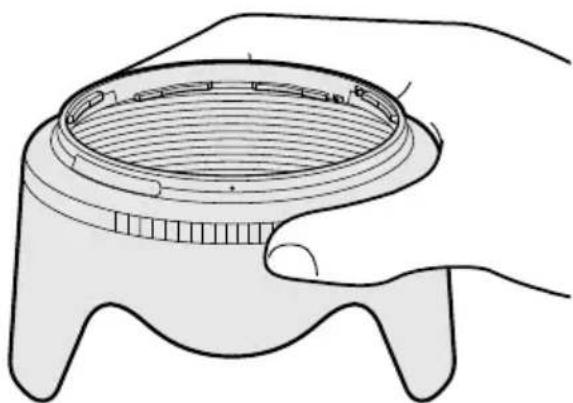

Inversion du parasoleil

Enveloppez le parasoleil de la main en plaçant le pouce et l'index sur la surface moletée et tournez-le jusqu'àu déclic pour le fixer en position inversée.

Précautions d'utilisation

• Ne pênez pas, ni ne tenez l'objectif ou l'appareil photo uniquement par les bouchons ou par le parasoleil.
• Maintenez les contacts du microprocesseur propres.
• Si le joint en caoutchouc de la monture d'objectif est endommagé, cessez immédiatement l'utilisation et confiez l'objet à un centre Nikon agrée pour le faire réparer.
• Remettez les bouchons en place lorsque vous n'utilise pas l'objetif.
• Ne laissez pas l'objectif dans des endroits humides ou dans des lieux où il risque d'être exposé à l'humidité. La formation de rouille sur le mécanisme interne peut cause des dégats irréparables.
• Ne laissez pas l'objectif à proximé d'un feu ou dans d'autres endroits extrémement chauds. Une chaleur extréme peut endommager ou déformer l'objectif.
  Le passage de l'objectif d'un environnement chaud a froid ou vice versa peut etre à l'origine d'une condensation préjudicable a l'intérieur et a l'extérieur de I'objectif. Mettez I'objectif dans un sac fermé ou dans une boite en plastique en cas de changement de température. Vous pouvez sortir I'objectif du sac ou de la boite une fois qu'il a eu le temps de s'adapter a la nouvelle température.
• Nous vous recommendons de ranger l'objectif dans son étui afin de le protégger des rayures lors du transport.
• Tenez les cartes bancaires et les autres cartes ou périphériques de stockage à technologie magnétique à l'écart de l'appareil photo et de l'objectif. Les données enregistrées sur le dispositif risqueraient d'être corrompues.

Entretien de l'objectif

• Non正常使用, enlever la poussière suffit pour nettoyer les surfaces en verre de l'objet.
• Les traces de doigs et autres taches huileuses peuvent être retirees avec un tissu propre et doux en coton ou un chiffon optique (disponible auprès d'autres fabricants) légèrement imbibé d'une petite quantité d'éthanol ou de nettoyant pour objectif (disponible auprès d'autres fabricants); nettoyez en effectuant un mouvement circulaire du centre vers l'extérieur. Veillez à nettoyer uniformément et entièrement sans laisser de traces.
• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Les filtrés neutres (NC, disponibles séparément) et autres accessoires similaires permettent de protéger la lentille avant.
• Ne rangez pas l'objectif à un endroit exposé à la lumière directe du soleil ou en présence de boules antimits à la naphtaline ou au camphre. Si vous n'avez pas l'intention d'utiliser l'objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille.

Notes techniques

Appareils photo équipés d'un illuminateur d'assistance AF

Il peut arriver que l'objectif ou le parasoleil bloque la lumière de l'illuminateur d'assistance AF de l'appareil photo.

Pour savoir comment utiliser l'objectif avec des apparciels photo équipés d'un illuminateur d'assistance AF intégré, consultez le site ci-dessous.

https://downloadcenter.nikonimaglib.com/

Utilisation de l'objectif avec des apparciils photo équipés d'un flash intégré

Des ombres seront visibles sur les photos ou la lumière provenant du flash intégré est occultée par l'objectif ou le parasoleil. Retirez le parasoleil avant la prise de vue. Notez toute fois qu'en fonction de la distance au sujet et de la focale de l'objectif, des ombres peuvent être visibles même lorsque le parasoleil est retire.

Pour des informations sur les distances au sujet et les facales auxquelles les ombres n'apparaîtrent pas sur les photos prises avec un flash intégré, consultez le site ciderous.

https://downloadcenter.nikonimaglib.com/

Accessoires

Accessoires fournis

• Buchon d'objectif LC-67B (bouchon avant)
• Bouchon d'objectif LF-N1 (bouchon arrêté)
  Parasoleil HB-113
• Pochette pour objectif CL-C2

Utilisation de la pochette pour objectif

La poche est destinée à protéger l'objectif des rayures et non des chutes ou autres chocs physiques.
LaPOCHETEN'estpasresistantaal'eau.
La matière utilisée dans cette pochette peut se décolorer, déteindre, s'étirer, rétrécir ou changer de couleur en cas de frottement ou d'humidité.
- Retirez la poussière avec un pinceau doux.
- L'eau et les taches peuvent être retirees de la surface avec un chiffon doux et sec. N'utilise pas d'alcool, de benzène, de diluant ou d'autres substances chimiques volatiles.
- Ne rangez pas le produit dans des lieux exposés à la lumière directe du soleil, à des températures élevées ou à l'humidité.
N'utilisez pas la pochette pour nettoyer le moniteur ou les lentilles.
Veillez à ce que l'objectif ne tombe pas de la pochette lorsque vous le transportez.

Matière : polyester

Autres accessoires compatibles

• ifres de 67 mm
• Z TELECONVERTER TC-1.4x/TC-2.0x

Filtres

• Utilisez qu'un seul filtré à la fois.
• Retirez le parasoleil avant de monter un contrôle. Il est également nécessaire de restorer le parasoleil avant de tournier les filtres polarisants circulaires.

Téléconvertisseurs

Lorsqu'un téléconvertisseur est monté, en fonction du sujet, de la lumière ambiente et du point AF selectionné, l'appareil photo peut ne pas être en mesure d'effectuer une mise au point à l'aide de l'autofocus, ou l'indicateur de mise au point de la télémetrielectronique peut hesiter.

Caractéristiques

Monture Monture Nikon Z
Focale 70 – 180 mm
Ouverture maximale f/2.8
Construction optique	19 éléments en 14 groupes (y compris 5 lentilles en verre ED, 1 lentille en verre super ED, 3 lentilles asphériques)
Angle de champ	Format FX : 34°20' – 13°40'
	Format DX : 22°50' – 9°
Échelle des focales Graduated en millimètres (70, 85, 105, 135, 180)
Système de mise au point	Système de mise au point interne
Distance minimale de mise au point (mesurée à partir du repère de plan focal)	• Focale 70 mm : 0,27 m • Focale 85 mm : 0,33 m • Focale 105 mm : 0,42 m • Focale 135 mm : 0,58 m • Focale 180 mm : 0,85 m
Rapport de reproduction maximal	0,48×
Lamelles de diaphragme 9 (diaphragme circulaire)
Plage des ouvertures f/2.8	- 22
Diamètre de fixation pour filtrer	67 mm (P = 0,75 mm)
Dimensions (diamètre maximum × distance jusqu'à l'extrémité de l'objectif depuis le plan d'appui de la monture d'objectif)	Environ 83,5 mm × 151 mm
Poids Environ 795 g

• Dans document, « format FX » et « FX » font reférence à un angle de champ équivalent à celui d'un apparéil photo 24 × 36 (« plein format ») et « format DX » et « DX » à un angle de champ équivalent à celui d'un apparéil photo APS-C.
• Nikon se reserve le droit de modifier à tout moment l'apparce, les caractéristiques et les performances de ce produit sans avis préalable.

Avis

Avis pour les clients au Canada

CANICES-003 (B)/NMB-003 (B)

Avis pour les clients en Europe

Ce symbole indique que le matériel électrique et electronique doit être jeté dans les conteneurs appropriés.

Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays français:

• Ce produit doit être jeté dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets menagers.
  Le tri sélectif et le recyclage permettent de préserver les ressources naturelles et d'éviter les conséquences négatives pour la santé humaine et l'environnement, qui peuvent être provoquées par une élimination incorrecte.
  Pour plus d'informations, contactez votre revendeur ou les autorités locales charges de la gestion des déchets.

Avis pour les clients en France

Points de collecte sur www.quefairedemesdechets.fr Priviligiez la réparation ou le don de votre apparéil !

Avis pour les clients au Maroc
