NIKKOR Z DX 12-28mm f/3.5-5.6 PZ VR - Objectif photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif photo pour appareils hybrides Nikon Z
Marque	Nikon
Modèle	NIKKOR Z DX 12-28mm f/3.5-5.6 PZ VR
Monture	Monture Nikon Z
Focale	12-28 mm (format DX)
Ouverture maximale	f/3.5-5.6
Construction optique	12 lentilles en 11 groupes (dont 1 ED et 1 asphérique)
Angle de champ	99° – 53° (format DX)
Système de mise au point	Mise au point interne
Réduction de vibration	Oui, par déplacement des lentilles avec VCM
Distance minimale de mise au point	0,19 m (à toutes les focales)
Rapport de reproduction maximal	0,21×
Lamelles de diaphragme	7 (circulaire)
Plage des ouvertures	f/3.5-16 (12 mm) à f/5.6-25 (28 mm)
Diamètre de filtre	67 mm
Dimensions (diamètre × longueur)	Environ 72 mm × 63,5 mm
Poids	Environ 205 g
Alimentation	Alimenté par le boîtier de l'appareil photo
Fonctions principales	Zoom motorisé, réduction de vibration, mise au point manuelle et autofocus, bague de réglage personnalisable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; pour les traces grasses, utiliser un chiffon légèrement imbibé d'éthanol ou de nettoyant pour objectif. Ne pas utiliser de solvants organiques.
Sécurité	Ne pas démonter, ne pas exposer à l'humidité ou à des températures extrêmes, ne pas observer le soleil à travers l'objectif, tenir hors de portée des enfants.
Pièces détachées et réparabilité	Accessoires fournis : bouchons avant et arrière. Accessoires en option : parasoleil HB-112, étui CL-C4, filtres 67 mm. Pour la réparation, contacter le service après-vente Nikon.
Informations générales	Objectif destiné exclusivement aux appareils hybrides Nikon Z. Nécessite la mise à jour du firmware. Garantie et mentions légales disponibles dans la notice.

FOIRE AUX QUESTIONS - NIKKOR Z DX 12-28mm f/3.5-5.6 PZ VR NIKON

Quel est le type de monture de l'objectif NIKKOR Z DX 12-28mm f/3.5-5.6 PZ VR ?

Cet objectif utilise la monture Nikon Z, conçue pour les appareils hybrides Nikon de série Z.

Puis-je utiliser cet objectif sur un appareil photo plein format (FX) ?

Oui, mais l'appareil photo passera automatiquement en mode DX, réduisant la zone d'image et le nombre de pixels. Certaines fonctionnalités peuvent être limitées.

Comment fonctionne le zoom motorisé ?

Le zoom motorisé est contrôlé via la bague de zoom ou des commandes assignées sur l'appareil photo, les poignées MC-N10 ou les télécommandes ML-L7. Vous pouvez régler la vitesse dans les menus.

Qu'est-ce que la réduction de vibration (VR) et comment l'activer ?

La réduction de vibration compense le bougé de l'appareil. Les réglages se font depuis l'appareil photo (Normal, Sport, Désactivé). Elle est recommandée pour les vitesses d'obturation lentes.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,19 m à toutes les focales, mesurée à partir du plan focal.

Comment fixer le parasoleil optionnel ?

Alignez le repère d'alignement du parasoleil sur le repère de montage de l'objectif, puis tournez jusqu'à ce que le repère de verrouillage s'aligne. Pour le retirer, inversez la procédure.

Quel type de filtre puis-je utiliser ?

Utilisez des filtres de 67 mm. N'utilisez qu'un seul filtre à la fois et retirez le parasoleil avant de fixer un filtre.

Comment nettoyer l'objectif en toute sécurité ?

Retirez la poussière avec une soufflette, puis nettoyez avec un chiffon doux légèrement imbibé d'éthanol ou de nettoyant pour objectif. N'utilisez jamais de solvants comme le benzène.

Cet objectif est-il compatible avec les flashes intégrés ?

Oui, mais des ombres peuvent apparaître si le parasoleil est monté. Retirez le parasoleil pour les éviter. Consultez le site Nikon pour les distances et focales sans ombre.

Que faire si l'objectif émet un bruit de cliquetis ?

Ce bruit est normal et provient du système de réduction de vibration. Ce n'est pas un signe de dysfonctionnement.

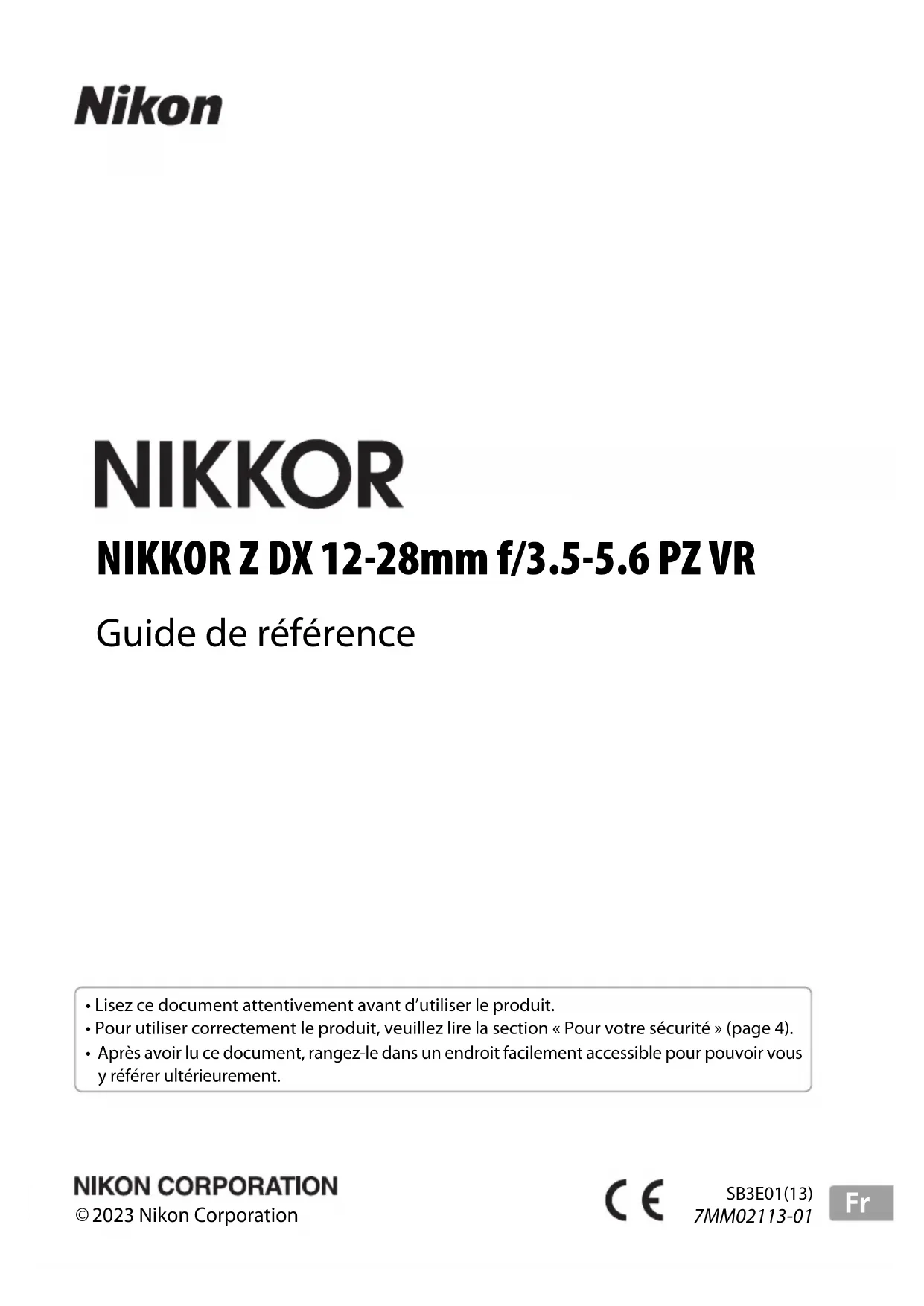

MODE D'EMPLOI NIKKOR Z DX 12-28mm f/3.5-5.6 PZ VR NIKON

• Lisez ce document attentivement avant d'utiliser le produit.
• Pour utiliser correctement le produit, veuillez lire la section « Pour votre sécurité » (page 4).
• Après avoir lu ce document, rangez-le dans un endroit facilement accessible pour pouvoir vous y référer ultérieurement.

Table des matières

Introduction. 3

Avant de commencer.... 3

Pour votre sécurité.... 4

Utilisation de l'objectif. 7

Descriptif de l'objectif : noms et fonctions.... 7

Fixation et retrait.... 11

Fixation et retrait des parasoleils (en option).... 14

Zoom motorisé.... 16

Réduction de vibration (VR).... 18

Précautions : prise de vue photographique.... 19

Précautions d'utilisation.... 20

Entretien de l'objectif. 21

Remarques techniques.... 22

Appareils photo dotés d'illuminateurs d'assistance AF.... 22

Utilisation de l'objectif avec des appareils photo dotés d'un flash intégré.... 23

Accessoires.... 24

Caractéristiques techniques.... 25

Mentions légales. 27

Introduction

Avant de commencer

Avant d'utiliser ce produit, veuillez lire ces instructions attentivement. Vous devrez également consulter la documentation fournie avec l'appareil photo.

• Cet objectif est destiné exclusivement aux appareils photo hybrides dotés d'une monture Nikon Z.
• Mettez à jour le firmware de l'appareil photo vers la dernière version. Avec les versions antérieures, l'appareil photo risque de ne pas pouvoir détecter correctement l'objectif et certaines fonctionnalités peuvent être indisponibles. La dernière version du firmware de l'appareil photo peut être téléchargée depuis le Centre de téléchargement Nikon via l'URL ci-dessous.

https://downloadcenter.nikonimglib.com/

Il est interdit de reproduire une partie ou l'intégralité de ce document sous quelque forme que ce soit (à l'exception d'une brève citation dans un article ou un essai), sans autorisation écrite de NIKON CORPORATION.

Pour votre sécurité

Afin d'éviter de provoquer des dommages matériels ou de vous blesser ou de blesser un tiers, lisez intégralement « Pour votre sécurité » avant d'utiliser ce produit.

Après avoir lu ces consignes de sécurité, rangez-les dans un endroit facilement accessible pour pouvoir vous y référer ultérieurement.

AVERTISSEMENT : le non-respect des consignes indiquées par cette icône peut vous exposer à un danger de mort ou à de graves blessures.

ATTENTION : le non-respect des consignes indiquées par cette icône peut vous exposer à des blessures ou provoquer des dommages matériels.

AVERTISSEMENT

Ne démontez pas ou ne modifiez pas ce produit. Ne touchez pas les composants internes qui sont exposés suite à une chute ou à un autre accident.

Le non-respect de ces consignes peut provoquer un choc électrique ou d'autres blessures.

Si vous observez des anomalies provenant du produit comme de la fumée, de la chaleur ou des odeurs inhabituelles, débranchez immédiatement la source d'alimentation de l'appareil photo.

Continuer d'utiliser le matériel risque de provoquer un incendie, des brûlures ou d'autres blessures.

AVERTISSEMENT

Gardez votre matériel au sec. Ne le manipulez pas avec les mains mouillées.

Le non-respect de ces consignes de sécurité peut provoquer un incendie ou un choc électrique.

N'utilisez pas ce produit en présence de poussières ou de gaz inflammables comme du propane, de l'essence ou des aérosols.

Le non-respect de cette consigne peut provoquer une explosion ou un incendie.

N'observez pas directement le soleil ou toute autre source lumineuse puissante à travers l'objectif.

Le non-respect de cette consigne peut provoquer des troubles visuels.

Conservez ce produit hors de portée des enfants.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit. En outre, notez que les petites pièces présentent un risque d'étouffement. Si jamais un enfant avalait une pièce de ce produit, consultez immédiatement un médecin.

N'enroulez pas la courroie ou la dragonne autour de votre cou.

Vous risquez sinon de provoquer des accidents.

Ne manipulez pas le matériel à mains nues dans des lieux exposés à des températures extrêmement basses ou élevées.

Le non-respect de cette consigne peut provoquer des brûlures ou des engelures.

ATTENTION

Ne pointez pas l'objectif en direction du soleil ou d'autres sources très lumineuses.

La lumière focalisée par l'objectif peut provoquer un incendie ou endommager les composants internes du produit. Lorsque vous photographiez un sujet à contre-jour, veillez à garder toujours le soleil à l'extérieur du cadre. Lorsque le soleil se trouve près du cadre, sa lumière risque de se concentrer dans l'appareil photo et de provoquer un incendie.

Ne laissez pas le produit exposé à des températures excessivement chaudes pendant une période prolongée, comme dans une voiture fermée ou en plein soleil.

Le non-respect de cette consigne peut provoquer un incendie ou le dysfonctionnement du produit.

Ne transportez pas les appareils photo ou les objectifs si des trépieds ou accessoires similaires sont fixés.

Le non-respect de cette consigne peut provoquer des blessures ou le dysfonctionnement du produit.

Utilisation de l'objectif

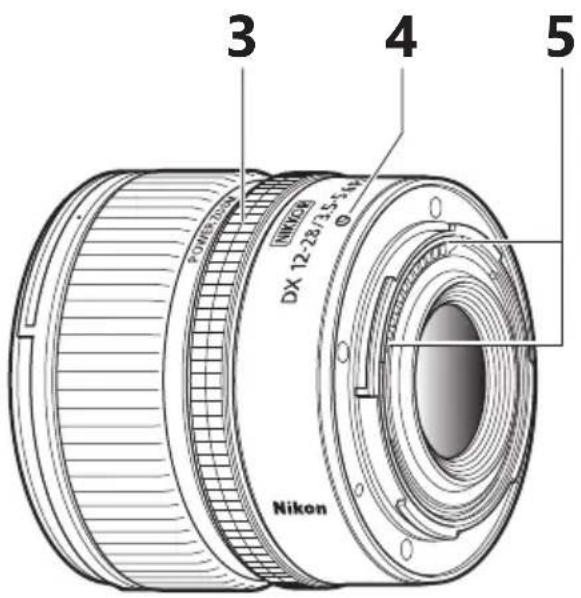

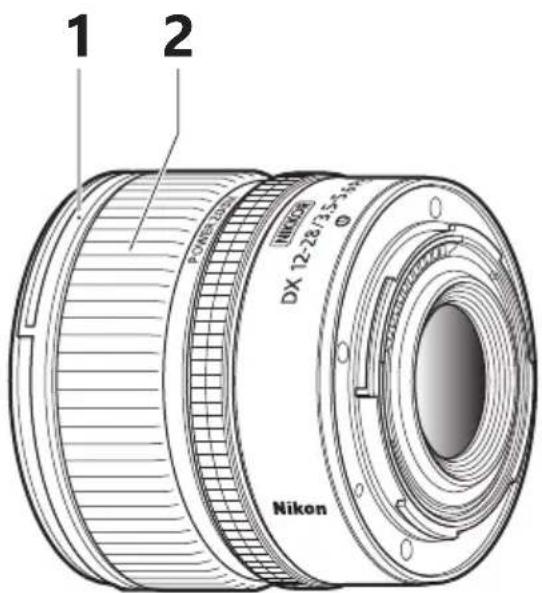

Descriptif de l'objectif : noms et fonctions

Les différents éléments de l'objectif sont décrits ci-dessous.

1 Repère de montage du parasoleil

Référez-vous à ce repère lorsque vous fixez le parasoleil.

« Fixation et retrait des parasoleils (en option) » (p. 14)

2 Bague de zoom

Tournez la bague pour effectuer un zoom avant ou arrière.

« Zoom motorisé » (p. 16)

3 Bague de réglage

- Mode autofocus sélectionné :

Tournez la bague pour modifier un réglage comme la [Mise au point (M/A)] ou l'［Ouverture］, attribué à l'aide de l'appareil photo. Pour en savoir plus, reportez-vous à la description de [Définition réglages perso.], [Commandes personnalisées] ou [Commandes perso (prise de vue)] dans la documentation fournie avec l'appareil photo.

- Mode de mise au point manuelle sélectionné :

Tournez la bague pour effectuer la mise au point.

4 Repère de montage de l'objectif

Référez-vous à ce repère lorsque vous fixez l'objectif sur l'appareil photo.

« Fixation et retrait » (p. 11)

5 Contacts du microprocesseur

Utilisés pour transférer les données depuis ou vers l'appareil photo.

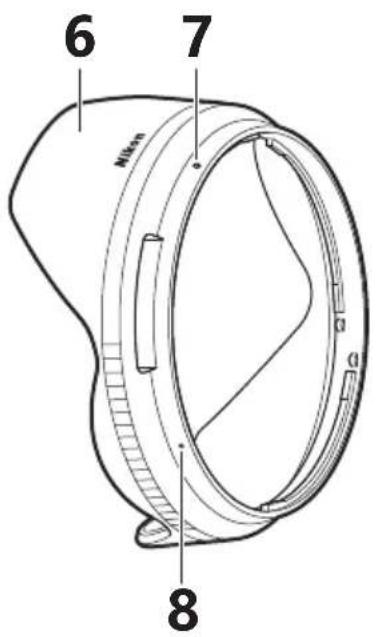

6 Parasoleil*

Le parasoleil réduit la lumière diffuse pouvant provoquer de la lumière parasite ou une image fantôme. Il permet aussi de protéger l'objectif.

* Disponible séparément.

« Fixation et retrait des parasoleils (en option) » (p. 14)

7 Repère de verrouillage du parasoleil

Référez-vous à ce repère lorsque vous fixez le parasoleil.

« Fixation et retrait des parasoleils (en option) » (p. 14)

8 Repère d'alignement du parasoleil

Référez-vous à ce repère lorsque vous fixez le parasoleil.

« Fixation et retrait des parasoleils (en option) » (p. 14)

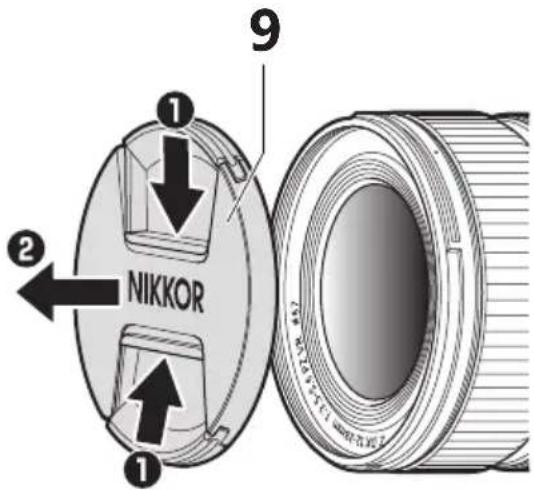

9 Bouchon d'objectif (avant)

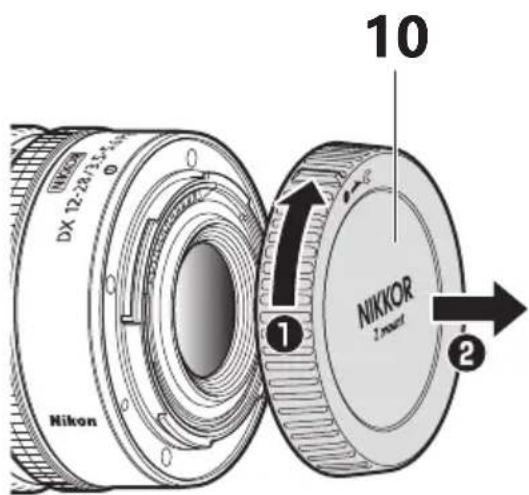

10 Bouchon d'objectif (arrière)

Fixation et retrait

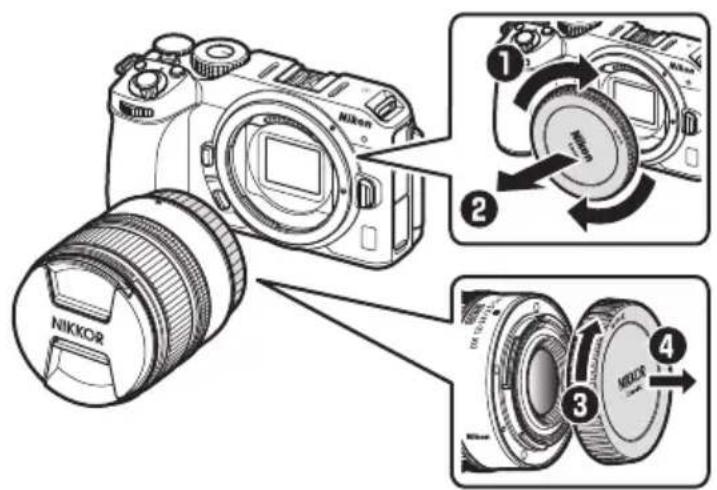

Fixation de l'objectif

1. Mettez le boîtier de l'appareil photo hors tension, retirez le bouchon du boîtier de l'appareil photo et détachez le bouchon arrière de l'objectif.

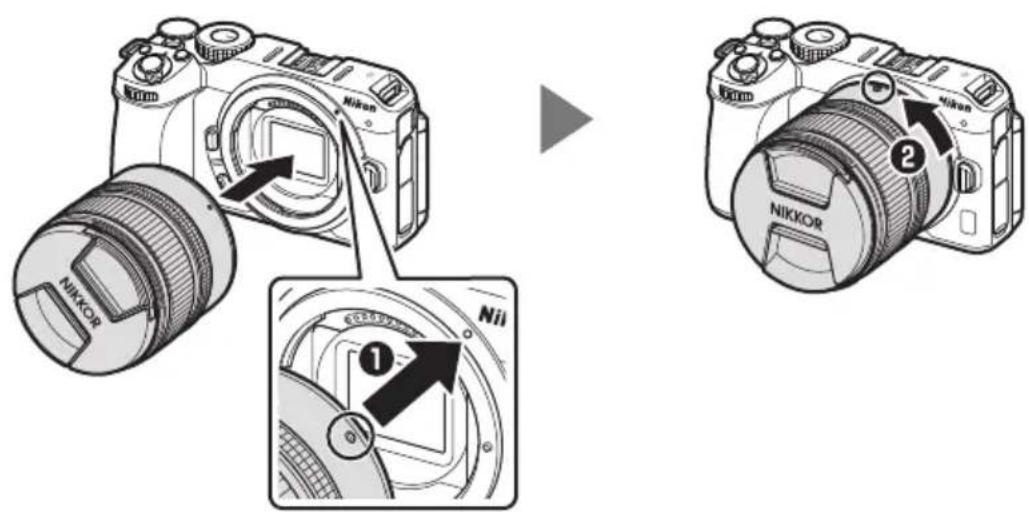

1. Placez l'objectif sur le boîtier de l'appareil photo, tout en gardant le repère de montage de l'objectif aligné sur celui du boîtier de l'appareil photo (①), puis tournez l'objectif dans le sens indiqué (②) jusqu'à ce qu'il s'enclenche.

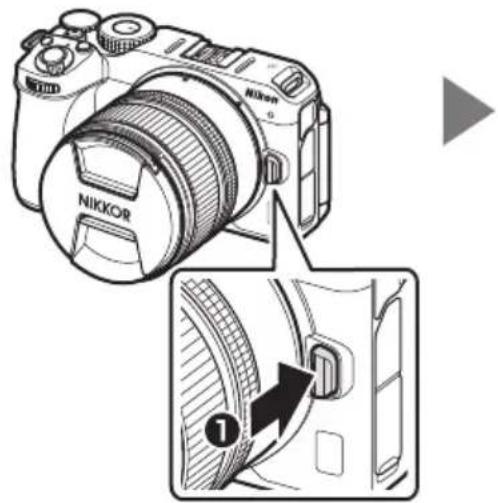

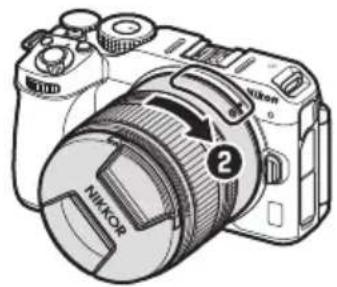

Retrait de l'objectif

1. Mettez le boîtier de l'appareil photo hors tension.

2. Maintenez appuyée la commande de déverrouillage de l'objectif (①) tout en tournant l'objectif dans le sens indiqué (②).

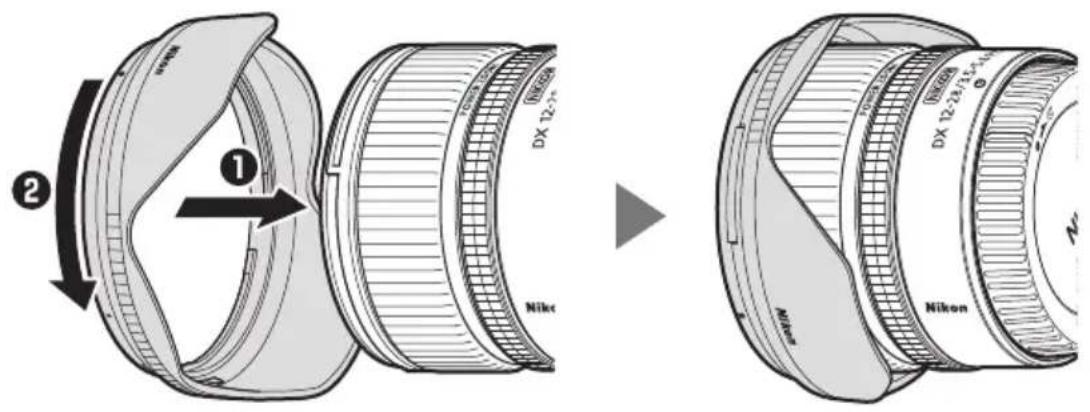

Fixation et retrait des parasoleils (en option)

- Alignez le repère d'alignement du parasoleil sur le repère de montage du parasoleil (①), puis tournez ce dernier dans le sens indiqué (②) jusqu'à ce que le repère de montage s'aligne sur le repère de verrouillage du parasoleil (③).

1 Repère d'alignement du parasoleil
2 Repère de montage du parasoleil
3 Repère de verrouillage du parasoleil

• Si vous saisissez l'avant trop fermement, le parasoleil peut être difficile à fixer ou à retirer. Lorsque vous tournez le parasoleil, tenez-le près du repère d'alignement (●).
• Pour retirer le parasoleil, effectuez les étapes ci-dessus dans le sens inverse.
• Le parasoleil peut être retourné et monté sur l'objectif lorsqu'il n'est pas utilisé.

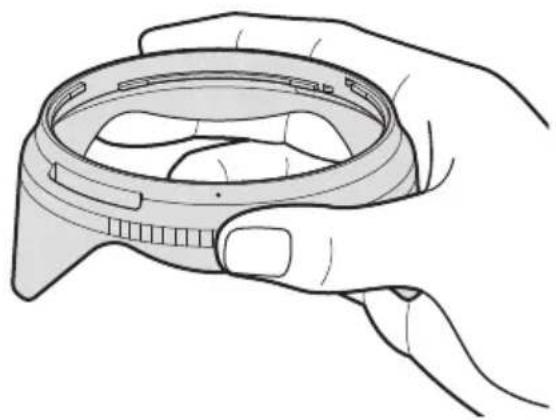

Retourner le parasoleil

Tenez le parasoleil avec le pouce et l'index sur la surface moletée, puis faites-le pivoter jusqu'à ce qu'il s'enclenche en position retournée.

Zoom motorisé

Cet objectif est doté d'un zoom motorisé, contrôlé via la bague de zoom.

- Lorsque cet objectif est fixé sur un appareil photo compatible, vous pouvez également activer le zoom motorisé avec :

• les commandes de l'appareil photo auxquelles est attribué le rôle de zoom motorisé.
• les commandes auxquelles est attribué le rôle de zoom motorisé, situées sur les poignées télécommandes MC-N10 connectées.
• si le zoom motorisé est attribué aux commandes Ⓔ et Ⓝ de l'appareil photo, les commandes + et - des télécommandes ML-L7 connectées, ou
• les logiciels ou applications Nikon de contrôle de l'appareil photo prenant en charge le zoom motorisé.

- Lorsque cet objectif est fixé sur un appareil photo compatible, vous pouvez :

- choisir la vitesse du zoom de l'objectif atteinte avec les commandes auxquelles est attribué le rôle de zoom motorisé,

- choisir si la dernière position de zoom sélectionnée est rétablie automatiquement à la mise sous tension de l'appareil photo, et

- afficher la focale de l'objectif sur l'écran de prise de vue de l'appareil photo.

Écran de prise de vue du Z 30.

- Le bruit émis par l'objectif lors des opérations de zoom peut être perceptible dans les séquences vidéo. Si vous le souhaitez, vous pouvez atténuer cet effet en tournant lentement la bague de zoom. Nous vous recommandons de choisir des vitesses de zoom plus lentes lorsque vous utilisez les commandes auxquelles est attribué le rôle de zoom motorisé.

• Pour en savoir plus sur l'utilisation du zoom motorisé, reportez-vous à la documentation de l'appareil photo, du logiciel ou de l'application en question.
• Veillez à ce que le firmware de l'appareil photo, ainsi que tous les logiciels et applications, aient été mis à jour vers la dernière version.

Réduction de vibration (VR)

L'objectif prend en charge la réduction de vibration. Les réglages de réduction de vibration peuvent être modifiés depuis l'appareil photo. Consultez la documentation fournie avec l'appareil photo pour plus de détails.

La réduction de vibration permet d'utiliser des vitesses d'obturation plus lentes que celles normalement utilisées, ce qui augmente la plage des vitesses d'obturation disponibles.

Réduction de vibration

• En raison de la conception du système de réduction de vibration, l'objectif risque d'émettre des cliquetis lorsqu'il est secoué. Ce phénomène n'est pas le signe d'un dysfonctionnement.
• Pour réduire l'effet de flou provoqué par le bougé de trépied, sélectionnez [Normal] ou [Sport] pour l'option de réduction de vibration intégrée à l'appareil photo lorsque ce dernier est fixé sur un trépied. Notez cependant que selon le type de trépied et les conditions de prise de vue, il existe des cas où [Désactivé] est l'option la mieux adaptée.
• [Normal] ou [Sport] est recommandé lorsque l'appareil photo est fixé sur un monopode.

Précautions : prise de vue photographique

- Les restrictions suivantes s'appliquent lorsque vous utilisez l'objectif avec un appareil photo de format FX :

- L'appareil photo utilise la zone d'image de format DX, ce qui réduit le nombre de pixels enregistrés et le nombre de points AF.

- L'option [Photo de correction poussière] du menu Configuration ne peut pas être utilisée.

- Les vidéos réalisées en 1920 × 1080 120p, 1920 × 1080 100p ou 1920 × 1080 ralenti ([Taille d'image/cadence] dans le menu Prise de vue vidéo) sont enregistrées avec les tailles d'image et cadences suivantes lorsque l'objectif est fixé sur un Z 6 :

• 1920 × 1080 ; 120p → 1920 × 1080 ; 60p
• 1920 × 1080 ; 100p → 1920 × 1080 ; 50p
• 1920 × 1080 ; 30p ×4 (ralenti) → 1920 × 1080 ; 30p
• 1920 × 1080 ; 25p ×4 (ralenti) → 1920 × 1080 ; 25p
• 1920 × 1080 ; 24p × 5 (ralenti) → 1920 × 1080 ; 24p

Précautions d'utilisation

- Ne prenez pas, ni ne tenez l'objectif ou l'appareil photo uniquement par les bouchons ou par le parasoleil.

- Veillez à ce que les contacts du microprocesseur restent propres.

- Remettez les bouchons en place lorsque vous n'utilisez pas l'objectif.

- Ne laissez pas l'objectif dans des lieux humides ou dans des lieux où il risque d'être exposé à l'humidité. La formation de rouille sur les mécanismes internes peut provoquer des dommages irréparables.

- Ne laissez pas l'objectif à proximité de flammes ou dans d'autres lieux extrêmement chauds. La chaleur extrême peut endommager ou déformer l'objectif.

- Le passage de l'objectif d'un environnement chaud à froid ou vice versa peut être à l'origine d'une condensation préjudiciable à l'intérieur et à l'extérieur de l'objectif. Mettez l'objectif dans un sac fermé ou dans une boîte en plastique en cas de changement de température. Vous pouvez sortir l'objectif du sac ou de la boîte une fois qu'il a eu le temps de s'adapter à la nouvelle température.

- Nous vous recommandons de ranger l'objectif dans un étui (disponible séparément) afin de le protéger des rayures lors du transport.

- Tenez les cartes de crédit et autres périphériques de stockage magnétiques à l'écart de l'appareil photo et de l'objectif. Les données stockées sur le périphérique pourraient être corrompues.

Entretien de l'objectif

- Normalement, enlever la poussière suffit pour nettoyer les surfaces en verre de l'objectif.

- Les traces de doigts et autres taches huileuses peuvent être retirées avec un tissu propre et doux en coton ou un chiffon optique (disponible auprès d'autres fabricants) légèrement imbibé d'une petite quantité d'éthanol ou de nettoyant pour objectif ; nettoyez en effectuant un mouvement circulaire du centre vers l'extérieur. Veillez à nettoyer uniformément et entièrement sans laisser de traces.

- N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.

- Les filtres neutres (NC, disponibles séparément) et autres accessoires similaires permettent de protéger la lentille avant.

- Ne rangez pas l'objectif à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre. Si vous n'avez pas l'intention d'utiliser l'objectif avant longtemps, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille.

Remarques techniques

Appareils photo dotés d'illuminateurs d'assistance AF

L'objectif ou le parasoleil risque de bloquer la lumière émise par l'illuminateur d'assistance AF de l'appareil photo.

- Pour obtenir des informations sur l'utilisation de l'objectif avec des appareils photo dotés d'illuminateurs d'assistance AF intégrés, consultez le site ci-dessous.

https://downloadcenter.nikonimglib.com/

Utilisation de l'objectif avec des appareils photo dotés d'un flash intégré

Des ombres seront visibles sur les photos si la lumière émise par le flash intégré est masquée par l'objectif ou le parasoleil. Retirez le parasoleil avant la prise de vue. Notez cependant que selon la distance au sujet et la focale de l'objectif, des ombres peuvent être visibles même si le parasoleil est retiré.

- Pour obtenir des informations sur les distances au sujet et les focales avec lesquelles aucune ombre ne sera visible sur les photos prises avec un flash intégré, consultez le site ci-dessous.

https://downloadcenter.nikonimglib.com/

Accessoires

Accessoires fournis

• Bouchon d'objectif LC-67B (avant)
• Bouchon d'objectif LF-N1 (arrière)

Autres accessoires compatibles

• Parasoleil HB-112
• Étui pour objectif CL-C4
• Filtres 67 mm

Filtres

• N'utilisez qu'un seul filtre à la fois.
- Retirez le parasoleil avant de fixer un filtre. Vous devrez également retirer le parasoleil avant de faire tourner des filtres polarisants circulaires.

Caractéristiques techniques

Monture Monture Nikon Z
Focale 12 – 28 mm
Ouverture maximale f/3.5 – 5.6
Construction optique	12 lentilles en 11 groupes (dont 1 lentille en verre ED et 1 lentille asphérique)
Angle de champ Format DX : 99° – 53°
Système de mise au point	Système de mise au point interne
Réduction de vibration	Déplacement des lentilles à l'aide de moteurs à bobine acoustique (voice coil motors, VCM)
Distance minimale de mise au point (mesurée à partir du plan focal)	0,19 m à toutes les focales
Rapport de reproduction maximal	0,21×
Lamelles de diaphragme	7 (diaphragme circulaire)
Plage des ouvertures	• Focale 12 mm : f/3.5 – 16• Focale 28 mm : f/5.6 – 25* La valeur affichée à ouverture minimale peut varier selon l'incrément d'exposition sélectionné sur l'appareil photo.
Diamètre de fixation pour filtre	67 mm (P = 0,75 mm)
Dimensions (diamètre maximal × distance entre l'extrémité de l'objectif et le plan d'appui de la monture d'objectif de l'appareil photo)	Environ 72 mm × 63,5 mm
Poids Environ 205 g

• Dans ce document, « format FX » et « FX » font référence à un angle de champ équivalent à celui d'un appareil photo 24×36 (« plein format ») et « format DX » et « DX » à un angle de champ équivalent à celui d'un appareil photo APS-C.
• Nikon se réserve le droit de modifier à tout moment l'apparence, les caractéristiques et les performances de ce produit sans avis préalable.

Mentions légales

Avis pour les clients au Canada

CAN ICES-003 (B) / NMB-003 (B)

Avis pour les clients en Europe

Ce symbole indique que le matériel électrique et électronique doit être jeté dans les conteneurs appropriés.

Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays européens :

• Ce produit doit être jeté dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets ménagers.
• Le tri sélectif et le recyclage permettent de préserver les ressources naturelles et d'éviter les conséquences négatives pour la santé humaine et l'environnement, qui peuvent être provoquées par une élimination incorrecte.
• Pour plus d'informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.

Avis pour les clients en France

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Avis pour les clients au Maroc
