PANDUAN PENGGUNA AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

Manual bidi Pengguna

安全上的口注意

• Jangan membrongkar sendiri. Menyentuh bagian internal camera ataun lensa\ dapengakibatkan luka. Apabila terjadi kegagalan fungsi, produk\ sebaiknya diperbaikan oleh teknişi berpengalaman. Apabila camera pecah\ karena jatuh atauk kecelakaan lain, lepas baterai dan/atau cabut adaptor AC,\ dan bawah produk ke perwakilan servis resmi Nikon untuk pemeriksian.
• Segera matikan camera apabila terjadi kegagalan fungsi. Apabila Anda melihat ada asap atabau asing muncul dari perangkat, segera cabut adaptor AC dan keluarkan baterai camera, sambil berhati-hati agar tidak terbakar. Tetap melanjutkan menggunakan Produk akan说我debabkan api kepada luka. Setelah melepas baterai, bawahlah peralatan ke pusat servis resmi Nikon untuk pemeriksaan.
• Jangan gunakan camera di daerah yang mengandung gas mudah menyala.

• Jangan melihat langsung ke matahari melalui lensa atop jendela bidik kamera.

Melihat langsung ke matahari atau sumber cahaya kuat lainnya melalui jendela bidik dapat menuyebabkan hilangnya kemampuan melihat secara permanen.

• Jauhkan dari jangkauan anak-anak. Gagal mematuhi peringatan ini dapat menyebabkan luka.

• Perhatikan peringatan berikut ini saat menangani lensa danamera:

• Jaga lensa dan camera tetap kering. Gagal mematuhi peringatan ini dapat menyebabkan kebakaran ata setrum listrik.

• Jangan menangani lensa atau camera dengan tangan yang basah. Gagal mematuhi peringatan ini dapat mencyebabkan setrum listrik.
• Jauhkan bingkai dari cahaya matahari saat memotret subjek dengan cahaya latar. Cahaya matahari yang terfokus ke camera saat matahari berada dalam atau ekat bingkai dapat menimbulkan api.

• Apabila lensa tidak akan digunakan dalam waku lama, pasang penutup lensaapan dan belakang dan simpan lensa di tempat terlindingung dari cahaya matahari langsung. Apabila dileetakkan di bawah cahaya matahari langsung, lensa dapat memfokusan cahaya matahari ke benda yang mudah menyala, menyebabkan kebakaran.

• Jangan membrawa tripod dengan lensa atau camera tetap terpasang. Anda dapat tersandung untuk tidak sengaja menabrik orang lain, dan menjadi dibatkan luka.
  Jangan tinggalkan lensa di tempat yang akan terpapar ke suhu sangat tinggi, misalnya di dalam mobil tertutup ata di bawah cahaya matahari langung. Gagal mematuhi peringatan ini dapat berpengaruh buruk pada bagian dalam lensa, dan mencyebabkan kebakaran.

Terima kasih Anda telah membeli lensa AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR. Sebelum membuat Produk ini, bacalah dahulu petunjuk dan buku petunjukamera ini dengan seksama.

Catatan: Lensa DX digunakan dapat dengan camera SLR digital format-DX speerti seri D300 atas D7000. Sudut pandangan lensa pada camera format-DX setara kepada sudut pandangan lensa kepada panjang fokal sekitar 1,5× lebih panjang terpasang pada camera format 35mm

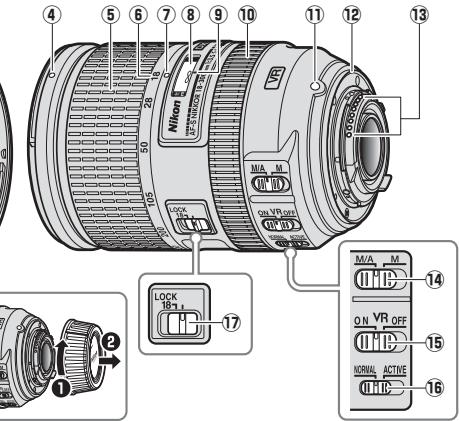

Bagian-bagian Lensa

① Tudung lensa. 194
Tanda kesejajaran tutung lensa 194
③ Tanda kunci tutud lensa....194
④ Tanda pemasangan tutung lensa 194
⑤ Cincin zoom. 190
⑥ Skala panjang fokal. 190
⑦ Tanda panjang fokal
⑧ Indikator jarak fokus
9 Tanda jarak fokus

10 Cincin fokus 191
Tanda dadukan lensa
12 Gasket karet
dudukan-lensa 195
13 Kontak CPU 195
14 Switch mode fokus. 191
Switch ON/OFF pengurang guncangan 192
Switch mode pengurang guncangan 192
17 Kunci zoom. 190

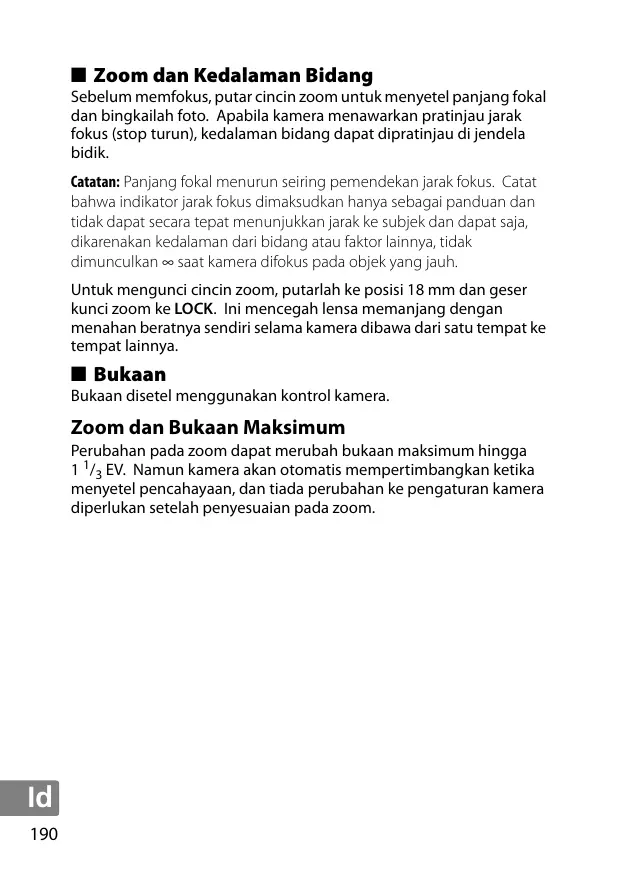

Zoom dan Kedalaman Bidang

Sebelum memfokus, putar cincin zoom untuk menyetel panjang fokal dan bingkailah Foto. Apabila camera menawarkan pratinjau jarak fokus (stop turun), kedalaman bidang dapat dipratinjau di jendela bidik.

Catatan: Panjang fokal menurun seiring pemendekan jarak fokus. Catat bahwa indicator jarak fokus dimaksudkan tidak sebagai panduan dan tidak dapat secara tepat menuunjukkan jarak ke subjek dan dapat saja, dokarenakan kedalaman dari bidang kepada faktor lainnya, tidak dimunculkan 率达到 camera difokus pada objek yang jauh.

Untuk mencunci cincinn zoom, putarlah ke posisi 18 mm dan geser kunci zoom ke LOCK. Ini mencegah lensa memanjang dengan menahan beratnya sendiri selama camera dibawa dariantu tempat ke tempat lainnya.

Bukaan

Bukaan disetel seksgunakan kontrol kamera.

Zoom dan Bukaan Maksimum

Perubahan pada zoom dapat merubah bukaan maksimum tingga 1^1 / _3 EV. Namun camera akan otomatis mempertimbangkan ketika menyetet pemakahyaan, dan tiada perubahan ke pengaturan camera diperlukan setelah penesuaian pada zoom.

Fokus

Mode fokus yang didukung ditunjukkan dalam tabel berikut ini (untuk informasi ingin mode fokus camera, lihat buku petunjuk camera; untuk informasi ingin mendapatkan telah bagus dengan fokus otomatis, ilhat "Catatan ingin Lensa Sudut-Lebar dan -Super Lebar" di halaman 197).

Mode fokus kamera	Mode fokus lensa
	M/A	M
AF	Fokus otomatis dengan pengaturan manual	Fokus manual dengan jendela jangkauan elektronik
MF	Fokus manual dengan jendela jangkauan elektronik

M/A (Fokus otomatis dengan Pengaturan Manual)

Untuk memfokus menc gunakan fokus otomatis dengan pengaturan manual (M/A):

1 Geser switch mode fokus lensa ke M/A.
Fokus.

Jika diinginkan, fokus otomatis dapat dibatakapan dengan memutar cincinn fokus lensa sambil menekan seperuh tambol pelepasan rana (atau, apabilaamera dilengkapi dengan tambol AF-ON, sambil menekan tambol AF-ON). Untuk memfokus ulang bagiungunan fokus otomatis, tekan seperuph tambol pelepasan rana untuk tekan tambol AF-ON kembali.

■ Pengurang Guncangan (VRII)

Pengurang guncangan (VRII) mencurangi pengaburan yang disebabkan oleh guncangan camera, dengan mengatur kecepatan rana untuk melambat tingga empat stop daripada ketika tidak menc gunakan fitur (pengukuran Nikon; efek dapat berbeda-beda tergantung pada pemotret dan kondisi pemotretanya). Ini menckatkan lisaran kecepatan rana yang tersedia dan memungkinkan pemotretan dengan genggaman tangan, tanpa tripod dalam kerbagai situasi.

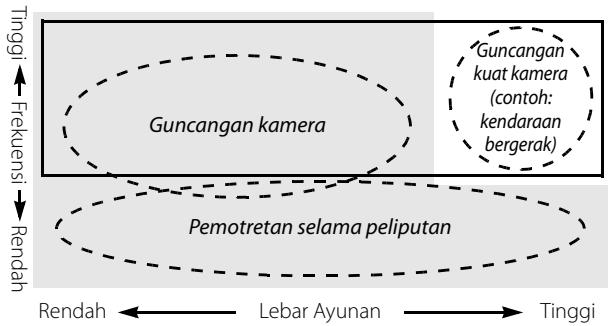

Pilih dari pengurang guncangan NORMAL dan ACTIVE menurut frekuensi dan lebar ayunan guncangan.

• Guncangan camera: Pilih NORMAL希望大家能成功
• Pemotretan selama peliputan: Pilih NORMAL.
• Guncangan kuat camera: Pilih ACTIVE.

Menggunakan Switch ON/OFF Pengurang Guncangan

Pilih ON untuk membuat pengurang guncangan.

Pengurang guncangan diaktifkan ketika tambol pelepasan rana ditekan seperh, mengurangi efek dari guncangan kamera untuk mencakatkan pembingkaian dan fokus.

Menggunakan Switch Mode Pengurang Guncangan

Pilih NORMAL untuk mencurangi guncangan disebabkan oleh guncangan camera ataat peliputan camera.

PiliH ACTIVE untuk mengurangi guncangan disebabkan oleh guncangan camera atau saat memotret dari kendarana, perahu bergerak, atau landasan tidak stabil lainnya. Gerakan liputan tidak terdeteksi.

Menggunakan Pengurang Guncangan: Catatan

• Ketika seksunganakan pengurang guncangan, tekan tambol pelepasan rana separuh dan tunggu tingga gambar di jendela bidik stabil sebelum mencapan tambol pelepasan rana sepenuhnya.
• Ketika pengurang guncangan sedang aktif, gambar pada jendela bidik mungkin mengabur setelah rana dilepaskan. Ini tidak mengindikasikan kegalan fungsi.
• Geser switch mode pengurang guncangan ke NORMAL untuk peliputan potret. Ketika camera meliput, pengurang guncangan berlaku hari ini untuk gerakan yang tidak termasuk gerak liputan (apabila camera diliput secara horizontal, misalnya, make pengurang guncangan hari ini akan berlaku untuk guncangan vertikal), membaatnya telah mudah untuk meliput camera dalam sudut lebar.
• Jangan mematikan camera atau melepaskan lensa ketika pengurang guncangan sedang aktif. Apabila daya ke lensa diputus selama pengurang guncangan aktif, lensa mungskin akan berdesis saat diguncang. Ini bukanlah kegagalan fungsi, dan dapat diperbaiki dengan memasang ulang lensa dan menghidupkanamera.
• Apabila kamera dilengkapi dengan lampu kilat terpasang, pengurang guncangan akan dinonaktifkan ketika lampu kilat diisi dayanya.
• Apabila kamera dilengkapi dengan tambol AF-ON, penekanan tambol AF-ON tidak akan membuat pengurang guncangan.
• Matikan pengurang guncangan saat camera terpasang mantap pada tripod, namun biarkan tetap aktif apabila kepada tripod tidak stabil atau saat meng gunakan monopod.

Tudung Lensa

Tudung lensa melindungi lensa dan mencegah masuknya cahaya yang dapat说我nyebabkan munculnya pancaran sinar atau bayangan.

Sejajarkan tanda kunci tutung lensa (-O) dengan tanda pemasangan tutung lensa () pada lensa () .

Saat memasang atau melepas tutung, peganglah bagian di dekat simbol di bagian bawahnya dan hindari menggenggam terlalu kencang. Vinyet dapat terbentuk jika tutung tidak terpasang dengan benar.

Tudung dapat dibalik dan dipasang pada lensa sudah tidak digunakan. Saat tudung dibalik, ia dapat dipasang dan dilepas dengan memutarnya sambil menggenggam dekat tanda pengunci (-O)

Unit Lampu Kilat Terpasang

Saat entwickan lampu kilat terpasang pada kamera yang dilengkapi dengan unit lampu kilat terpasang, potret pada jarak 0,6 m;, atau lebih dan lepaskan tutung lensa untuk mencegah vinyet (bayangan yang tercipta di mana ujung dari lensa menghalangi lampu kilat terpasang).

Kamera	Panjang fokal	Penggunaan pada jarak
Seri D800 (Format DX)	18 mm	3,0 m oleh lebih
	28 mm	1,0 m oleh lebih
	50 mm oleh lebih	Tiada pembatasan
D700 (Format DX)	18 mm	3,0 m oleh lebih
	28 mm oleh lebih	Tiada pembatasan
D7000/Seri D300/D200	28 mm	1,0 m oleh lebih
	50 mm oleh lebih	Tiada pembatasan
D100	28 mm	1,5 m oleh lebih
	50 mm oleh lebih	Tiada pembatasan
D90/D80/Seri D70	28 mm	2,5 m oleh lebih
	50 mm oleh lebih	1,0 m oleh lebih
D5100/D5000/D3100/D3000/D60/Seri D40	50 mm oleh lebih	1,0 m oleh lebih
D50	28 mm	2,0 m oleh lebih
	50 mm oleh lebih	1,0 m oleh lebih

Perawatan Lensa

• Jangan memungut atas memegang lensa atas kameraanya pada tutung lensanya.
• Jaga agar kontak CPU tetap bersih.
• Apabila gasket karet dadukan lensa rusak, hentikan segera penggunaan dan bawah Lensa ke pusat servis resmi Nikon untuk perbaikan.
• Gunakan blower untuk menghilangkan debu dan kotoran dari permukaan lensa. Untuk menghilangkan noda dan sidik jari, teteskan sedikit ethanol月至cairan pembersih lensa ke kain lembut dan bersih kepada tisu pembersih lensa dan bersihkan dari titik tengah dengan gerakan melencingkar ke arah luar, mengusahakan agar tidak menciggalkan noda kepada menyentuh kaca dengan jari Anda.
• Jangan gunakan pelarut organik speerti tiner cat atau bensi untuk membersihkan lensa.
• Tudung lensa atau filter NC dapat digunakan untuk melindungi elemen lensa depan.
• Pasang penutup depan dan belakang sebelummenyimpan lensa di kantung fleksibelnya.
• Apabila lensa tidak akan digunakan dalam waktu lama, simpanlah di tempat yangunjuk dan kering untuk mencegah jamur dan karat. Jangan menyimpan di tempat yang terkena cahaya matahari langsung atau dengan nafta atau kapur barus.
• Jaga lensaagar tetap kering. Karat pada mekanisme internal dapat menuyebabkan kerusakan yang tidak dapat diperbaiki.
• Meninggalkan lensa di tempat yang sangat panas dapat merusak kepada melengkungan bagian yang terbuat dari plastik yang diperkuat.

■ Aksesori yang Disertakan

• 77 mm Penutup Lensa Depan snap-on LC-77
• Penutup Lensa Belakang LF-4
  Tudung Bayonet HB-58
  Kantung Fleksibel Lensa CL-1120

Aksesori Kompatibel

• 77 mm filter ulir

Spesifikasi

Tipe	Lensa tipa G AF-S DX dengan CPU terpasang dan dudukan F
Panjang fokal	18–300 mm
Bukaan maksimal	f/3.5-5.6
Konstruksi lensa	19 elemen dalam 14 grup (termasuk 3 elemen lensa aspherik dan 3 elemen lensa ED)
Sudut pandangan	76°-5° 20'
Skala panjang fokal	Gradasi dalam milimeter (18, 28, 50, 105, 200, 300)
Informasi jarak	Output ke camera
Zoom	Zoom manualAPEXINGAN CINCIN ZOOM mandiri
Memfokus	Sistem Pemfokusan Internal (IF) Nikon dengan fokus otomatis yang dikendalan oleh Silent Wave Motor dan cincin fokus terpisah untuk fokus manual
Pengurang guncangan	Pergeseran lensaAPEXINGAN voice coil motor (VCM)
Indikator jarak fokus	0,45 m tingga tak terbatas (∞)
Jarak fokus minimal	Panjang fokal 300 mm: 0,45 m dari bidang fokal
Bilah diafraagma	9 (bukaan diafraagma bulat)
Diafraagma	Otomatis PENuh
Kisaran bukaan	·Panjang fokal 18 mm: f/3.5 tingga f/22 ·Panjang fokal 300 mm: f/5.6 tingga f/32
Pengukuran	Bukaan PENuh
Ukuran pemasangan filter	77 mm (P=0,75 mm)
Dimensi	Diameter sekitar 83 mm × 120 mm (jarak dari pinggiran dudukan lensa camera)
Berat	Sekitar 830 g

Nikon memegang hak untuk mengubah spesifikasi perangkat keras sebagaimana dijelaskan di dalam buku petunjuk iniapanpun dan tanpa pemberitahun terlebih dahulu.

Catatan /[tang] Lensa Sudut-Lebar dan -Super Lebar

Fokus otomatis mungkin tidak memberikan telah yang diinginkan dengan lensa sudut-lebar dan -super lebar dalam situasi berikut ini:

Contoh 1: Subjek potret yang jauh pada jarak tertentu dari latar

belakang

Jika titik fokus berisikan baik objek latar depan maupun belakang, kamera mungkin memfokus pada latar belakang dan subjek mungkin tidak terfokus.

2 Subjek berisikan banyak detil halus.

Kamera mungkin menemui kesulitan memfokus pada subjek yang berisikan banyak detil halus atau yang kurang dalam kontras.

Dalam hal ini, gunakan fokus manual, ata gunakan kunci fokus untuk memfokus pada subjek lainnya dengan jarak yang sama dan lalu susun ulang Foto. Untuk informasi lebih lanjut, lihat "Mendapatkan Hasil Bagus dengan Fokus Otomatis" dalam buku petunjuk camera.
