AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR - Об'єктив фотоапарата NIKON - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

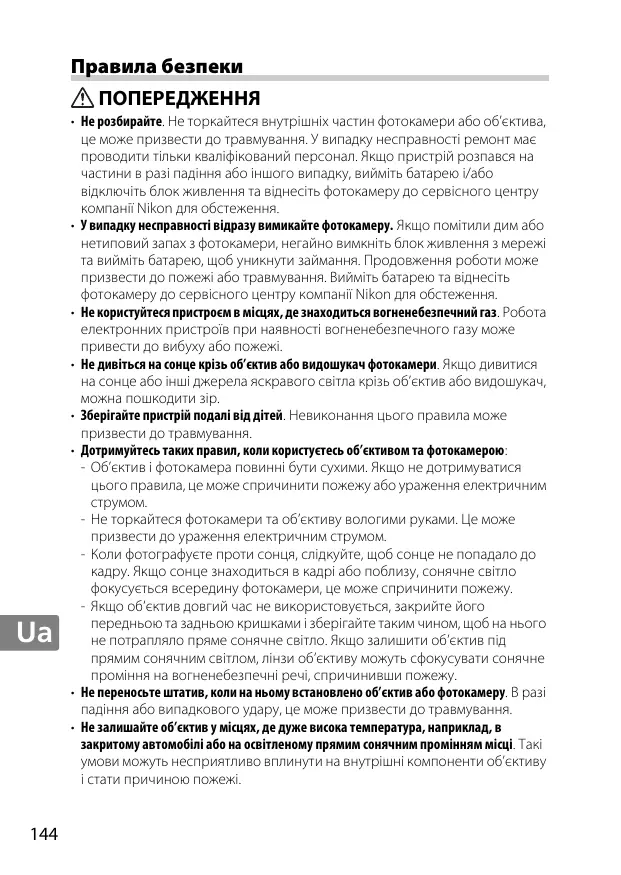

Правила безпеки ПОПЕРЕДЖЕННЯ

• Не розбирайте. Не торкайтеся внутрішніх частин фотокамери або об’єктива, це може призвести до травмування. У випадку несправності ремонт має проводити тільки кваліфікований персонал. Якщо пристрій розпався на частини в разі падіння або іншого випадку, вийміть батарею і/або відключіть блок живлення та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження.
• У випадку несправності відразу вимикайте фотокамеру. Якщо помітили дим або нетиповий запах з фотокамери, негайно вимкніть блок живлення з мережі та вийміть батарею, щоб уникнути займання. Продовження роботи може призвести до пожежі або травмування. Вийміть батарею та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження.
• Не користуйтеся пристроєм в місцях, де знаходиться вогненебезпечний газ. Робота електронних пристроїв при наявності вогненебезпечного газу може привести до вибуху або пожежі.
• Не дивіться на сонце крізь об’єктив або видошукач фотокамери. Якщо дивитися на сонце або інші джерела яскравого світла крізь об’єктив або видошукач, можна пошкодити зір.
• Зберігайте пристрій подалі від дітей. Невиконання цього правила може призвести до травмування.
• Дотримуйтесь таких правил, коли користуєтесь об’єктивом та фотокамерою: - Об’єктив і фотокамера повинні бути сухими. Якщо не дотримуватися цього правила, це може спричинити пожежу або ураження електричним - Не торкайтеся фотокамери та об’єктиву вологими руками. Це може призвести до ураження електричним струмом. - Коли фотографуєте проти сонця, слідкуйте, щоб сонце не попадало до кадру. Якщо сонце знаходиться в кадрі або поблизу, сонячне світло фокусується всередину фотокамери, це може спричинити пожежу. - Якщо об’єктив довгий час не використовується, закрийте його передньою та задньою кришками і зберігайте таким чином, щоб на нього не потрапляло пряме сонячне світло. Якщо залишити об’єктив під прямим сонячним світлом, лінзи об’єктиву можуть сфокусувати сонячне проміння на вогненебезпечні речі, спричинивши пожежу.
• Не переносьте штатив, коли на ньому встановлено об’єктив або фотокамеру. В разі падіння або випадкового удару, це може призвести до травмування.
• Не залишайте об’єктив у місцях, де дуже висока температура, наприклад, в закритому автомобілі або на освітленому прямим сонячним промінням місці. Такі умови можуть несприятливо вплинути на внутрішні компоненти об’єктиву і стати причиною пожежі. Дякуємо за вибір об’єктиву AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR. Перед використанням приладу уважно прочитайте цю інструкцію та посібник користувача для фотокамери. Примітка: Об’єктиви формату DX призначені для використання тільки з дзеркальними фотокамерами з одним об’єктивом формату DX, наприклад фотокамерами серій D300 або D7000. Кут огляду об’єктиву фотокамери формату DX дорівнює куту огляду об’єктиву фотокамери формату 35 мм з більшою приблизно в 1,5 × рази фокусною

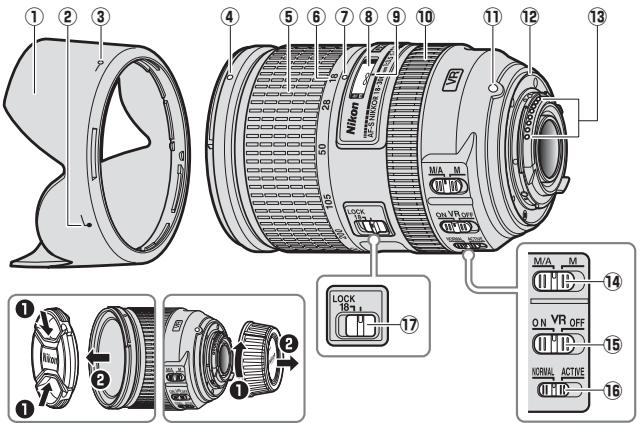

■ Будова об’єктиву q w e

• Бленда p. 150
• Мітка вирівнювання бленди p. 150
• Мітка блокування бленди p. 150
• Мітка кріплення бленди p. 150
• Кільце масштабування p. 146
• !1 Мітка встановлення об’єктива !2 Гумова прокладка для кріплення об’єктива p. 151
• !3 Контакти процесора p. 151
• !4 Перемикач режиму фокусування p. 147
• Шкала фокусної відстані p. 146
• Мітка фокусної відстані !5 Перемикач ON/OFF зменшення Індикатор дистанції фокусування Мітка дистанції фокусування Кільце фокусування p. 147
• !6 Перемикач режимів зменшення вібрацій p. 148
• вібрацій p. 148
• !7 Блокування масштабування p. 146

■ Зум і глибина різкості Перед фокусуванням обертайте кільце масштабування, щоб встановити фокусну відстань і скадрувати зображення. Якщо фотокамера пропонує попередній перегляд глибини різкості (зменшення діафрагми), глибину різкості також можна заздалегідь побачити у видошукачі. Примітка. Фокусна відстань зменшується зі скороченням дистанції фокусування. Майте на увазі, що індикатор дистанції фокусування використовується лише для орієнтовного виміру і може не зовсім точно вказувати відстань до об’єкту, і може, в залежності від глибини різкості або з інших причин, не зображувати символ ∞, коли фотокамера фокусується на віддаленому об'єкті. Щоб заблокувати кільце масштабування, встановіть його в положення 18 мм і пересуньте перемикач блокування масштабування в положення LOCK. Це запобігає руху об’єктива під власною вагою під час транспортування. ■ Діафрагма Установки діафрагми змінюються під керуванням фотокамери. Зум і максимальне значення діафрагми Зміни зуму можуть змінювати максимальні значення діафрагми на 1 1/3 EV. Проте фотокамера автоматично враховує це при встановленні експозиції, тому ніяких змін в налаштуваннях фотокамери після налаштування зуму робити не треба. ■ Фокусування Підтримуються режими фокусування, перелічені в наступній таблиці (інформацію про режими фокусування фотокамери дивіться в посібнику користувача; інформацію про те, як отримати потрібний результат під час користування автофокусуванням, див. у «Зауваження для ширококутних та ультраширококутних об’єктивів» на стор. 153). Режим фокусування

Режим фокусування об'єктиву M/A Автофокусування із Ручне фокусування з пріоритетом ручного електронним далекоміром фокусування Ручне фокусування з електронним далекоміром M/A (автофокусування із пріоритетом ручного фокусування) Щоб сфокусувати фотокамеру, використовуючи автофокусування з пріоритетом ручного фокусування (M/A): z Пересуньте перемикач режиму фокусування в положення M/A. x Сфокусуйте. Якщо потрібно, можна наводити різкість за допомогою повороту кільця фокусування, коли кнопка спуску натиснута наполовину (або якщо фотокамера обладнана кнопкою AF-ON, поки натиснута кнопка AF-ON). Щоб сфокусувати фотокамеру вдруге за допомогою автофокусування, натисніть кнопку спуску наполовину або натисніть кнопку AF-ON ще раз. ■ Зменшення вібрацій (VRII) Функція зменшення вібрацій (VRII) зменшує розмиття, спричинене струсами фотокамери, дозволяючи подовшити витримку на чотири стопи в порівнянні зі зйомкою без використання VRII (вимірювання компанії Nikon; результати можуть різнитися, багато залежить від вміння і вподобань фотографа та умов зйомки). Якщо доступні такі довгі витримки, це дозволяє фотографувати в багатьох ситуаціях без штативу.

Відповідно до характеристик вібрації (частоти та амплітуди) виберіть відповідний режим зменшення вібрацій: NORMAL або ACTIVE.

Тремтіння фотокамери Сильні струси (наприклад, під час користування фотокамерою в транспорті) Зйомка панорами

: Підходить для зменшення вібрацій в режимі NORMAL. : Підходить для зменшення вібрацій в режимі ACTIVE.

• Тремтіння фотокамери: виберіть NORMAL або ACTIVE.
• Зйомка панорами: виберіть NORMAL.
• Сильні струси фотокамери: виберіть ACTIVE. Використання перемикача ON/OFF зменшення вібрацій Виберіть ON, щоб задіяти зменшення вібрацій. Зменшення вібрацій активується, коли кнопка спуску затвора натиснута наполовину, зменшуючи ефект тремтіння фотокамери для кращого кадрування і фокусування. Виберіть OFF, щоб вимкнути зменшення вібрацій. Використання перемикача режимів зменшення вібрацій Перемикач режимів зменшення вібрацій використовується для вибору потрібного режиму зменшення вібрацій, коли увімкнено функцію зменшення вібрацій. Виберіть NORMAL, щоб зменшити вібрації від тремтіння фотокамери або під час зйомки панорами. Виберіть ACTIVE, щоб зменшити вібрації від струсів фотокамери або в разі користування фотокамерою, знаходячись в транспорті, на човні або іншій хиткій поверхні. Струси, характерні для зйомки панорами, даним режимом не стабілізуються. Використання зменшення вібрацій: примітки
• Під час користування зменшенням вібрацій натисніть кнопку спуску затвора наполовину і почекайте, поки зображення у видошукачі стабілізується, потім натисніть кнопку спуску затвора повністю.
• Якщо використовується зменшення вібрацій, зображення у видошукачі може бути розмитим, якщо відпустити затвор. Це не є несправністю.
• Пересуньте перемикач режимів зменшення вібрацій в положення NORMAL, коли знімаєте панораму. Коли фотокамера працює в режимі панорамування, зменшення вібрацій використовується тільки до струсів, що не стосуються осі переміщення панорами (наприклад, якщо фотокамера знімає горизонтальну панораму, зменшення вібрацій застосовується тільки до вертикальних струсів), що дозволяє панорамувати плавно широкою дугою.
• Не вимикайте фотокамеру і не знімайте об’єктив, поки зменшення вібрацій активне. Якщо відключити живлення під час роботи зменшення вібрацій, об’єктив може тріскотіти при струсах. Це не є несправністю, і може бути виправлено, якщо об'єктив приєднати знову та увімкнути фотокамеру.
• Якщо фотокамера обладнана вбудованим спалахом, зменшення вібрацій буде вимкнено, поки спалах заряджається.
• Якщо фотокамера обладнана кнопкою AF-ON, натискання на неї не активує зменшення вібрацій.
• Вимкніть зменшення вібрацій, коли фотокамера надійно закріплена на штативі, але не вимикайте, коли головка штативу не зафіксована, чи при використанні моноподу.

Бленда захищає об'єктив та запобігає розсіяному освітленню, яке може спричинити появу відблисків та ореолів. Сумістіть мітку блокування бленди (—{) з міткою кріплення бленди (●) на об’єктиві (e). Під час приєднання або зняття бленди тримайте її біля позначки на корпусі та занадто не притискуйте. Віньєтування може з'явитися через те, що бленда неправильно приєднана. Коли блендою не користуються, її можна перевернути та установити протилежною стороною на об'єктив. Приєднати та зняти перевернену бленду можна, повертаючи та утримуючи її біля мітки блокування (—{). ■ Вбудовані спалахи Коли використовується вбудований спалах на фотокамерах, обладнаних цим пристроєм, фотографуйте на відстані не менше 0,6 м та зніміть бленду, щоб запобігти віньєтуванню (тінь, що утворює об'єктив, перешкоджає роботі вбудованого спалаху). Модель фотокамери Серія D800 (Формат DX) D700 (Формат DX) D7000/серія D300/D200 D100 D90/D80/серія D70 D5100/D5000/D3100/D3000/D60/серія D40 D50 Фокусна відстань 18 мм 28 мм 50 мм або більше 18 мм 28 мм або більше 28 мм 50 мм або більше 28 мм 50 мм або більше 28 мм Робочий діапазон 3,0 м або більше 1,0 м або більше Без обмежень 3,0 м або більше Без обмежень 1,0 м або більше Без обмежень 1,5 м або більше Без обмежень 2,5 м або більше 50 мм або більше 50 мм або більше 1,0 м або більше 1,0 м або більше 28 мм 50 мм або більше 2,0 м або більше 1,0 м або більше ■ Догляд за об'єктивом

• Не піднімайте та не тримайте об'єктив або фотокамеру тільки за

• Слідкуйте за тим, щоб контакти процесора завжди були чистими.
• В разі пошкодження гумової прокладки для кріплення об’єктива негайно припиніть користування і зверніться до сервісного центру компанії Nikon за допомогою.
• Видаляйте пил, пух та ворс з поверхонь об'єктиву за допомогою пристрою для обдування. Щоб видалити відбитки пальців та бруд, користуйтеся м'якою чистою бавовняною тканиною або спеціальними серветками для чищення об'єктивів та невеликою кількістю етанолу або рідини для чищення об'єктивів, витирайте поверхню коловими рухами від центру; будьте обережні, не залишайте розводів і не торкайтеся пальцями скла.
• Для чищення об'єктиву забороняється користуватися органічними розчинниками, такими як розріджувач для фарб або бензол.
• Для захисту передньої лінзи об'єктиву використовуйте бленду або NC фільтри.
• Закривайте об'єктив передньою та задньою кришками перед тим, як покласти його в м'який чохол.
• Якщо не збираєтесь користуватися об'єктивом довгий термін, зберігайте його в прохолодному сухому місці, щоб запобігти плісняви та корозії. Не зберігайте пристрій під прямим сонячним світлом та поряд з нафталіновими або камфорними засобами проти молі.
• Утримуйте об'єктив сухим. Корозія внутрішнього механізму може призвести до невідновного пошкодження.
• Якщо зберігати об'єктив в місцях з високою температурою, це може пошкодити або деформувати компоненти, зроблені з посиленої пластмаси. ■ Додаткове приладдя

77 мм передня кришка з кріпленням затискного типу LC-77 Задня кришка об'єктива LF-4 Байонетна бленда HB-58 М'який чохол для об'єктиву CL-1120 ■ Сумісне приладдя

• Додаткові 77 мм нагвинчувані фільтри

■ Технічні характеристики

Об'єктив типу G AF-S DX із вбудованим процесором та байонетом F Фокусна відстань 18–300 мм Максимальне значення

f/3.5–5.6 Конструкція 19 елементів в 14 групах (включаючи 3 асферичні елементи об’єктиву та 3 елементи з низькодисперсійного скла (ED))

76 ° –5 ° 20 ′ Шкала фокусної відстані Позначено в міліметрах (18, 28, 50, 105, 200, 300) Інформація про відстань Вихід до фотокамери Масштабування Ручне масштабування за допомогою незалежного кільця масштабування Фокусування Система Nikon Internal Focusing (IF) з автофокусуванням, що керується безшумним ультразвуковим мотором (мотор SWM), та з окремим кільцем фокусування для ручного фокусування Зменшення вібрацій Зміщення об’єктива з використанням voice coil motors (VCMs) Індикатор дистанції фокусування 0,45 м — безкінечність (∞) Мінімальна дистанція фокусування Фокусна відстань 300 мм: 0,45 м від фокальної

Кількість пелюсток діафрагми 9 (майже круглий отвір при повному розкритті)

Повністю автоматична Діапазон діафрагми

• Фокусна відстань 18 мм : f/3.5–f/22
• Фокусна відстань 300 мм: f/5.6–f/32

Повна діафрагма Розмір фільтра 77 мм (P=0,75 мм)

Приблизн. діаметр 83 мм × 120 мм (відстань від установного фланця об'єктиву фотокамери)

Приблизн. 830 г Компанія Nikon залишає за собою право змінювати характеристики пристрою, розглянуті в цьому посібнику, будь-коли та без попереднього повідомлення. ■ Зауваження для ширококутних та ультраширококутних об’єктивів При використанні ширококутних та ультраширококутних об’єктивів в режимі автофокусування можна не досягти потрібного результату в наступних випадках: Приклад 1: віддалений об'єкт для портретної зйомки на деякій відстані від заднього плану Приклад 2: поле квітів 1 Об'єкт зйомки не повністю заповнює простір, оточений рамкою фокусування. Якщо в рамку фокусування попадають і об'єкт зйомки, і предмети заднього плану, фотокамера може сфокусуватися на об'єкті заднього плану, а не на головному об'єкті зйомки. 2 Об'єкт зйомки складається з великої кількості дрібних деталей. Фотокамері може бути важко сфокусуватися на об'єктах, що складаються з багатьох дрібних деталей, або на об'єктах, яким бракує контрасту. У таких випадках скористайтеся ручним фокусуванням або застосуйте фіксацію фокуса, щоб сфокусуватися на іншому об'єкті, який знаходиться на такій самій відстані, а потім змініть композицію знімку. Додаткову інформацію можна знайти в розділі «Досягнення потрібних результатів зйомки, використовуючи автофокусування» посібника користувача.
