AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR - Obiettivo fotografico NIKON - Manuale utente e istruzioni gratuiti

Marca	NIKON
Modello	AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR
Tipo	Obiettivo AF-S DX di tipo G con microprocessore integrato e attacco F
Lunghezza focale	18-300 mm
Apertura massima	f/3.5-5.6
Costruzione ottica	19 lenti in 14 gruppi (di cui 3 lenti asferiche e 3 lenti in vetro ED)
Angolo di campo	76° - 5° 20'
Distanza minima di messa a fuoco	0,45 m (a 300 mm, dal piano focale)
Lamelle del diaframma	9 (diaframma circolare)
Gamma delle aperture	f/3.5 a f/22 (18 mm) / f/5.6 a f/32 (300 mm)
Diametro del filtro	77 mm (P=0,75 mm)
Dimensioni (diametro × lunghezza)	Circa 83 × 120 mm
Peso	Circa 830 g
Messa a fuoco	AF-S (motore SWM) con messa a fuoco manuale permanente (M/A e M)
Riduzione della vibrazione (VR)	VRII, modalità NORMAL e ACTIVE, commutazione ON/OFF
Zoom	Manuale tramite anello dello zoom indipendente, blocco a 18 mm
Paraluce	Baionetta HB-58 (in dotazione)
Accessori in dotazione	Tappo anteriore LC-77, tappo posteriore LF-4, paraluce HB-58, custodia morbida CL-1120
Manutenzione	Pulizia con soffietto, etanolo o detergente per obiettivi; evitare solventi organici; conservazione in luogo asciutto e fresco
Sicurezza	Non smontare, non guardare il sole, non utilizzare in presenza di gas infiammabili

Domande frequenti - AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

Qual è la lunghezza focale equivalente in full frame?

Su un corpo DX, l'angolo di campo equivale a una lunghezza focale circa 1,5× più lunga in formato 24×36 mm, cioè circa 27-450 mm.

Come bloccare l'anello dello zoom?

Posizionare l'anello dello zoom su 18 mm e far scorrere il blocco dello zoom su LOCK. Ciò evita l'estensione dell'obiettivo durante il trasporto.

Quali sono le modalità di messa a fuoco disponibili?

Le modalità sono M/A (autofocus con priorità manuale) e M (messa a fuoco manuale con telemetro elettronico). Il selettore sull'obiettivo permette di scegliere.

Come attivare la riduzione della vibrazione?

Posizionare l'interruttore ON/OFF su ON, quindi scegliere la modalità NORMAL (per panoramica o movimenti normali) o ACTIVE (per forti vibrazioni).

Qual è la distanza minima di messa a fuoco?

La distanza minima è di 0,45 m (a 300 mm, misurata dal piano focale).

Posso utilizzare un filtro su questo obiettivo?

Sì, il diametro di fissaggio è di 77 mm (passo della vite 0,75 mm). I filtri a vite sono compatibili.

L'obiettivo è compatibile con i corpi full frame (FX)?

No, è progettato per corpi DX (sensore APS-C). Su un corpo FX, l'immagine sarà vignettata o in modalità DX.

Come pulire le lenti?

Usare un soffietto per rimuovere la polvere. Per le tracce, usare un panno morbido con un po' di etanolo o detergente per obiettivi, con movimenti circolari dal centro verso l'esterno.

Cosa fare se la guarnizione in gomma dell'attacco è danneggiata?

Interrompere immediatamente l'uso e affidare l'obiettivo a un centro Nikon autorizzato per la riparazione.

Come usare il paraluce?

Allineare il segno di blocco del paraluce con il segno di montaggio sull'obiettivo, quindi ruotare per bloccare. Per riporlo, capovolgerlo sull'obiettivo.

MANUALE UTENTE AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

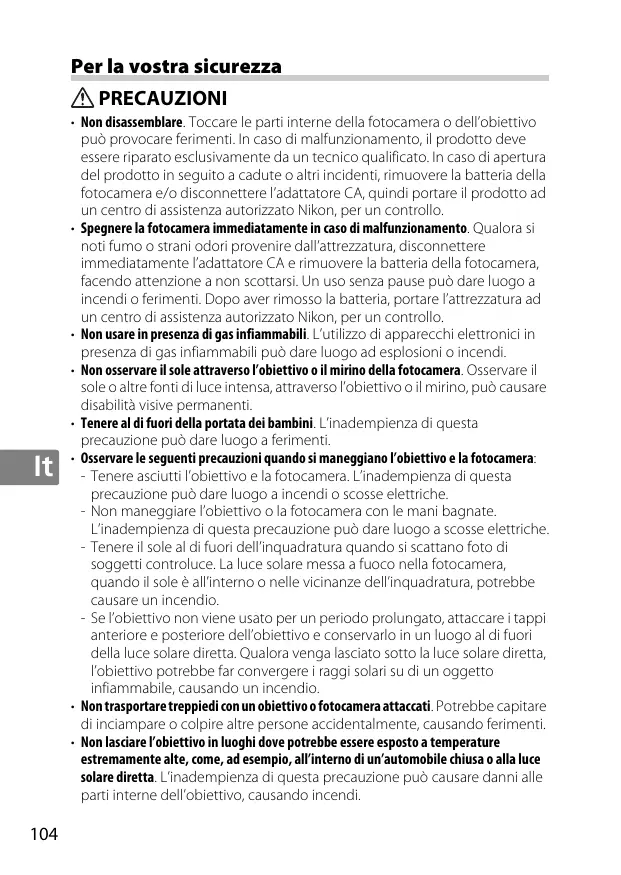

• Non disassemblare. Toccare le parti interne della fotocamera o dell'obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto devesse riparato esquisvolmente da un technician significativo. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuoverve la batteria della fotocamera e/o disconnettere l'adattatore CA, quindi portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo.
• Spagnere la fotocamera immediatamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall'attrezzatura, disconnettere immediatamente l'adattatore CA e rimuovere la batteria della fotocamera, facendo attenuationa a non scottarsi. Un uso sansa pause può dare luogo a incendi o ferimenti. Dopo aver rimesso la batteria, portare l'attrezzatura ad un centro di assistenza autorizzato Nikon, per unCONTROL.
• Non usare in presenza di gas infiammabili. L'utilizzo di apparecchi elettronici in presenza di gas infiammabili cui dare luogo ad esplizioni o incendi.
• Non osservare il sole attraverso l'obiettivo o il mirino della fotocamera. Osservare il sole o altre fonti di luce intensa,attraverso l'obiettivo o il mirino,puo causare disabilità visive permanenti.

• Tenere al di fuori della portata dei bambini. L'inadempienza di esta precauzione può dare luogo a ferimenti.
  Osservare le seguenti precauzioni quando si maneggiano l'obiettivo e la fotocamera:

• Tenere asciutti l'obiettivo e la fotocamera. L'inadempienza di esta precauzione può dare luogo a incendi o scosse elettriche.

• Non maneggiare l'obiettivo o la fotocamera con le mani bagnate.
  L'inadempianza di esta precauzione cui dare luogo a scosse elettriche.
• Tenere il sole al di fuori dell'inquadratura quando si scattano foto di soggetti controluce. La luce solare messa a fuoco nella fotocamera, quando il sole è all'interno o nelle vicinanzihe dell'inquadratura, potrebbe causare un incendio.

• Se l'obiettivo non viene usato per un periodo prolongato, attaccare i tappi anteriore e posteriori dell'obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l'obiettivo potrebbe far convergere i raggi solari su di un oggettio infiammabile, causando un incendio.

• Non trasportare treppiedi con un obiettivo o fotocamera attacati. Potrebbe capitare di inciampare o colpire及其他 persona accidentamente, causando ferimenti.
  Non lasciare l'obiettivo in luoghi dove potrebbe essere esesto a temperature精美amente alte, come, ad esempio, all'interno di un'automobile chiusa o alla luce solare diretta. L'inadempienza di但这a precauzione può causare danni alle parti interne dell'obiettivo, causando incendi.

Grazie per avere acquistato un obiettivo AF-S DX NIKKOR 18-300 mm f/3.5-5.6G ED VR. Prima di utilizzare quello prodotto, si prega di leggere accuratamente sia queste istruzioni sa il manuale della fotocamera.

Note: è possible usare obietti DX solo con fotocamera reflex digitali con obiettivo singolo in formato DX, come le D7000 e serie D300. L'angolo di campo di un obiettivo montato su una fotocamera in formato DX è equivalente a quello di un obiettivo con una lunghezza fiscale maggiore di circa 1,5 × montato su una fotocamera in formato 35 mm.

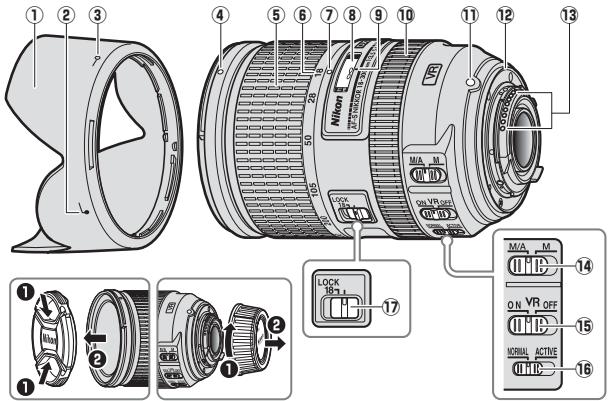

Componenti dell'obiettivo

① Paraluce. 110
Riferimento di allineamento.
paraluce. 110
Riferimento di blocco paraluce 110
Riferimento di innesto paraluce. 110
⑤ Anello zoom. 106
6 Scala delle lunghezze focali....106
⑦ Riferimento Scala lunghezze focali
8 Indicatore della distanza di messa a fuoco
Riferimento della distanza di messa a fuoco

10 Anello di messa a fuoco. 107
Riferimento di innesto objettivo
Guarnizione in gommas di innesto obiettivo 111
13 Contatti CPU. 111
14 Selettore del modo di messa a fuoco. 107
15 Selettore ON/OFF riduzione vibrazioni 108
16 Selettore modo riduzione vibrazioni 108
Dispositivo di blocco zoom...106

Zoom e profondità di campo

Prima diMETTERa fuoco,ruotare I'anello zoom per regolare la lunghezza facale e inquadrare la fotografia. Se la fotocamera è dotata di anteprima di profondità di Campo (stop down), è possibile visualizzare l'anteprima di profondità di Campo nel mirino.

Note: La lunghezza fiscale diminuisce all'accoriarsi della distanza di messa a fuoco. Si noti che l'indicatore della distanza di messa a fuoco costituisce simplicamente una guida e potrebbe non migliorare con precisione la distanza dall'oggetto e, a causa della profundità di Campo o di altri fattori, potrebbe non indicare ≈ quando la fotocamera sta mettendo a fuoco un oggetto distante.

Per bloccare l'anello dello zoom, ruotarlo in posizione 18mm e far scorrere il dispositivo di blocco zoom su LOCK. Cosi facendo si evita l'allungamento dell'obiettivo per l'inerzia del suo peso durante il trasporto della fotocamera da un luogo all'alto.

Diaframma

L'aperture del diaframma è regolata tramite i controlli della fotocamera.

Zoom e aperture massima

Modifiche dello zoom possono alterare l'apertura massima fina a 1^1 / _3 EV. La fotocamera tiene comunqueconto di ciò quando imposta l'esposizione e non è necessaria alcuna modifica alle impostazioni della fotocamera in seguito a modifiche allo zoom.

Messa a fuoco

I modi di messa a fuoco supportati sono mostrati nella segunte tabella (per informazioni sui modi di messa a fuoco della fotocamera, vedere il manuale della fotocamera; per informazioni su come ottenere buoni risultati con l'autofocus, fare riferimento a "Appunti sugli obietti grandangolari e supergrandangolari" a pagina 113).

Modo messa a fuoco fotocamera	Modo messa a fuoco obiettivo
	M/A	M
AF	Escludione dell'autofocus manuale	Messa a fuoco manuale con telemetro elettronico
MF	Messa a fuoco manuale con telemetro elettronico

M/A (Esclusione dell'autofocus manuale)

PerMETTERafuocousandolesclusioned'autofocusmanuale (M/A):

1 Far scorrere il selettore del modo di messa a fuoco dell'obiettivo su M/A.
2 Messa a fuoco.

Se lo si desidera, l'autofocus più essere compensato manually, ruotando l'anello di messa a fuoco während il pulsante di scatto è premuto a metaCorsa (oppure, se la fotocamera è dotata di un pulsante AF-ON, cioè è premuto il pulsante AF-ON). PerMETTERe nuovamente a fuoco utilizzato l'autofocus, premere nuovamente il pulsante di scatto a metaCorsa oppure il pulsante AF-ON.

■ Riduzione vibrazioni (VRII)

La Riduzione vibrazioni (VRII) riduce le sfocature dovute al movimento della fotocamera, permettendo l'uso di tempi di posa fine a quattro stop più lenti rispetto a quelli che si dovrebbero usare nelle stesse condizioni (misurazioni Nikon; gli effetti possono variare in base al fotografo e alle condizioni di ripresa). Ciò amplia la gamma dei tempi di posa disponibili e permette di scattare fotografia a mano, alla l'utilizzo di treppiedi, nelle più sviate situazioni.

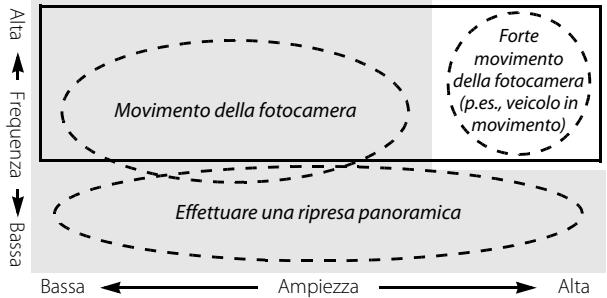

A seconda dell'ampiezza e della frequenza della vibrazione, selezionare NORMAL o ACTIVE per la riduzione delle vibrazioni.

: Riduzione vibrazioni adatta a NORMAL.
: Riduzione vibrazioni adatta ad ACTIVE.

• Movimento della fotocamera: scegliere NORMAL o ACTIVE.
• Effettuare una ripresa panoramicica: scegliere NORMAL.
• Forte movimento della fotocamera: scegliere ACTIVE.

Utilizzato il selettore ON/OFF riduzione vibrazioni

Selezionare ON per abilitare la riduzione vibrazioni. La riduzione vibrazioni viene attivata quando il pulsante di scatto è premuto a meta corsa, riducendo gli effetti del movimento della fotocamera per ottenere un'inquadratura e una messa a fuoco migliorari.

Selezionare OFF per disattivare la riduzione vibrazioni.

Utilizzato il selettore modo riduzione vibrazioni

Il selettore modo riduzione vibrazioni è utilizzato per selezionare il modo di riduzione delle vibrazioni quando esta funzione è attiva.

Selezionare NORMAL per ridurre la vibrazione causata dal movimento della fotocamera o alla ripresa panoramicica.

Selezionare ACTIVE per ridurre la vibrazione causata dal movimento della fotocamera o quando si effettuano scatti da auto o imbarcazioni in movimento o da qualiasi另一ta base instabile. Non sono rilevati i movimenti della ripresa panoramicica.

Uso della riduzione vibrazioni: note

• Quando si usa la riduzione vibrazioni, premere il pulsante di scatto a meta corsa e attendere che l'imagine nel mirino si stabilizzi, prima di premere del tutto il pulsante di scatto.
• Quando è attiva la riduzione vibrazioni, l'imagine nel mirino potrebbe risultare sfocata après lo scatto. Ciò non indica un malfunzionamento.
• Far scorrere l'interruttore modo riduzione vibrazioni su NORMAL per effettuare riprese panoramiciche. Quando si esgue un panning con la fotocamera, la riduzione vibrazioni viene applicata solo al movimento che non fa parte del panning (ad esempio, se la fotocamera esgue un panning orizzontale, la riduzione vibrazioni viene applicata solo ai movimenti verticali), rendendo molto più semplice effettuare un ampio movimento di rotazione della fotocamera.
• Non specnere la fotocamera e non rimuoverre l'obiettivo quando la riduzione vibrazioni è attiva. Se viene interrotta l'alimentazione all'obiettivo quando la riduzione vibrazioni è attiva, l'obiettivo potrebree tintinnare quando viene scosso. Ciò non rappresenta un malfunzionamento è perché essere corretto attaccando nuovamente l'obiettivo e riaccendendo la fotocamera.
• Se la fotocamera è dotata di un flash incorporeto, la riduzione vibrazioni verrà disattivata nelle flash sta caricando.
• Se la fotocamera è dotata di un pulsante AF-ON, la pressione del pulsante AF-ON non attiverà la riduzione vibrazioni.
• Disattivare la riduzione vibrazioni quando la fotocamera è montata saldamente su un treppiedi ma lasciarla attiva se la testa del treppiedi non è salda o quando si usa un monopiede.

II paraluce

Il paraluce protege l'obiettivo e blocca la luce sporadica che altrimenti potrebbe causare fenomeni di luce parassettita e immagini fantasma.

Allineare il riferimento di blocco paraluce (一 O ) con il riferimento di innesto paraluce (sull'obiettivo 3).

Quando si attacca o rimuove il paraluce, mantenerlo in prossimità del simbolo - presente sulla sua base ed evitare di afferrarlo con troppa forza. Se il paraluce non è attaccato correttamente, sono verificarsi vignettature.

Il paraluce più essere girato su se stesso e montato sull'obiettivo quando non utilizzato. Quando il paraluce è girato, più essere attaccato e rimioso ruotandolo nelle lo si mantiene in prossimità del contrassegno di blocco (—O).

Unità flash incorporate

Quando si utilizes il flash incorporeto su fotocamere fornite di unità flash incorpORA, effettuare gli scatti a distanze superiori a 0,6 m e rimuovere il paraluce onde evitare vignettature (ombre create nelle zone dell'imagine dove l'obiettivo oscura il flash incorpORato).

Fotocamera	Lunghezza fiscale	Utilizzato a distance di
Serie D800 (formato DX)	18 mm	3,0 m o superiore
	28 mm	1,0 m o superiore
	50 mm o superiore	Nessuna limitazione
D700 (formato DX)	18 mm	3,0 m o superiore
	28 mm o superiore	Nessuna limitazione
D7000/Serie D300 /D200	28 mm	1,0 m o superiore
	50 mm o superiore	Nessuna limitazione
D100	28 mm	1,5 m o superiore
	50 mm o superiore	Nessuna limitazione
D90/D80/Serie D70	28 mm	2,5 m o superiore
	50 mm o superiore	1,0 m o superiore
D5100/D5000/D3100/D3000/D60/Serie D40	50 mm o superiore	1,0 m o superiore
D50	28 mm	2,0 m o superiore
	50 mm o superiore	1,0 m o superiore

Cura dell'obiettivo

• Non afferrare o mantenere l'obiettivo o la fotocamera usando solo il paraluce.
• Mantenere puliti i contatti CPU.
• Nel caso in cui la guarnizione in gomma di innesto obiettivo sia danneggiata, interrompere immediamente l'utilizzo e portare l'obiettivo ad un centro di assistenza autorizzata Nikon per la riparazione.
• Usare un soffietto per rimuovere polvere e pelucchi alla superficie della lente dell'obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l'esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dità.
• Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene.
• Il paraluce o filtri NC possono essere usati per proteggere l'elemento frontale dell'obiettivo.
• Attaccare i tappi anteriore e posteriore prima di riporre l'obiettivo nella sua borsa flessibile.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato, conservarlo in un luogo fresco e asciutto, onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora.
• Tenere asciutto l'obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile.
• Lasciare l'obiettivo in luoghi estremamente caldi cui po danneggiare o deformare le parti realizzate in plastica rinsforzata.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on 77 mm LC-77
• Copriobiettivo posteriore LF-4
• Paraluce a baionetta HB-58
  Custodia morbida per obiettivo CL-1120

■ Accessori compatibili

• Filtria vite da 77 mm

■ Specifiche

Tipo	Obiettivo di tipo G AF-S DX con CPU incorpORA e F innesto
Lunghezza fiscale	18–300 mm
Apertura massima	f/3.5–5.6
Costruzione obiettivo	19 elementi in 14 gruppi (inclusi 3 elementi lente aserica e 3 elementi lente ED)
Angolo di campo	76°–5°20'
Scala delle lungheze focali	Graduata in millimetri (18, 28, 50, 105, 200, 300)
Informazioni sulla distanza	Inviate alla fotocamera
Zoom	Zoom manuale con anello zoom indipendente
Messa a fuoco	Sistema di messa a Fuoco Interna (IF) Nikon con autofocus controllato da motore Silent Wave e anello di messa a fuoco separato per messa a fuoco manuale
Riduzione vibrazioni	Decentramento ottico con motori voice coil (VCMs)
Indicatore della distanza di messa a fuoco	Da 0,45 m a infinito (∞)
Distanza minima di messa a fuoco	Lunghezza fiscale 300 mm: 0,45 m dal piano fiscale
Lamelle del diaframma	9 (aperture del diaframma arro Tondata)
Diaframma	Completamente automatico
Gamma del diaframma	- Lunghezza fiscale 18 mm: da f/3.5 a f/22 - Lunghezza fiscale 300 mm: da f/5.6 a f/32
Misurazione esposimetrica	Apertura massima
Dimensione attacco filtro	77 mm (P=0,75 mm)
Dimensioni	Circa 83 mm di diametro × 120 mm (distanza alla flangia di innesto dell'obiettivo della fotocamera)
Peso	Circa 830 g

Nikon si riserva il diritto diambiare le specifiche hardware descripte in quello manuale, in qualsiasi momento e nelle previa notifica.

Appuntisugli obiettivi grandangolari e supergrandangolari

Nelle seguenti condizioni, l'autofocus potrebbe non rendere i risultati desiderati con obietti grandangolari o supergrandangolari:

Esembio 1: un soggetti lontano di modo ritratto a una certa distance dello sfondo

Eaggio 2: un Campo di fiori

1 Il soggetti non è contentu entro l'area delimitata alla cornice di messa a fuoco. Se il punto AF comprende sia oggetti in primo piano sa oggetti sullo sfondo, la fotocamera potrebbe mettere a fuoco lo sfondo rendendo sfocato il soggetti.
2 Il soggetti contiene molti particulori.

La fotocamera potrebbe ave rile delle difficoltà a mettere a fuoco soggetti che contengono molti particolari o che hanno una scarsità di contrasto.

In questi casi, utilizzare la messa a fuoco manuale o il blocco della messa a fuoco per mettere a fuoco su un altro soggetti alla stessa distanza e poi ricomporre la fotografia. Per maggiori informazioni, fare riferimento a "Come ottenere buoni risultati con l'Autofocus" nel manuale della fotocamera.
