MANUALE UTENTE AFS NIKKOR 70200mm F2.8E FL ED VR NIKON

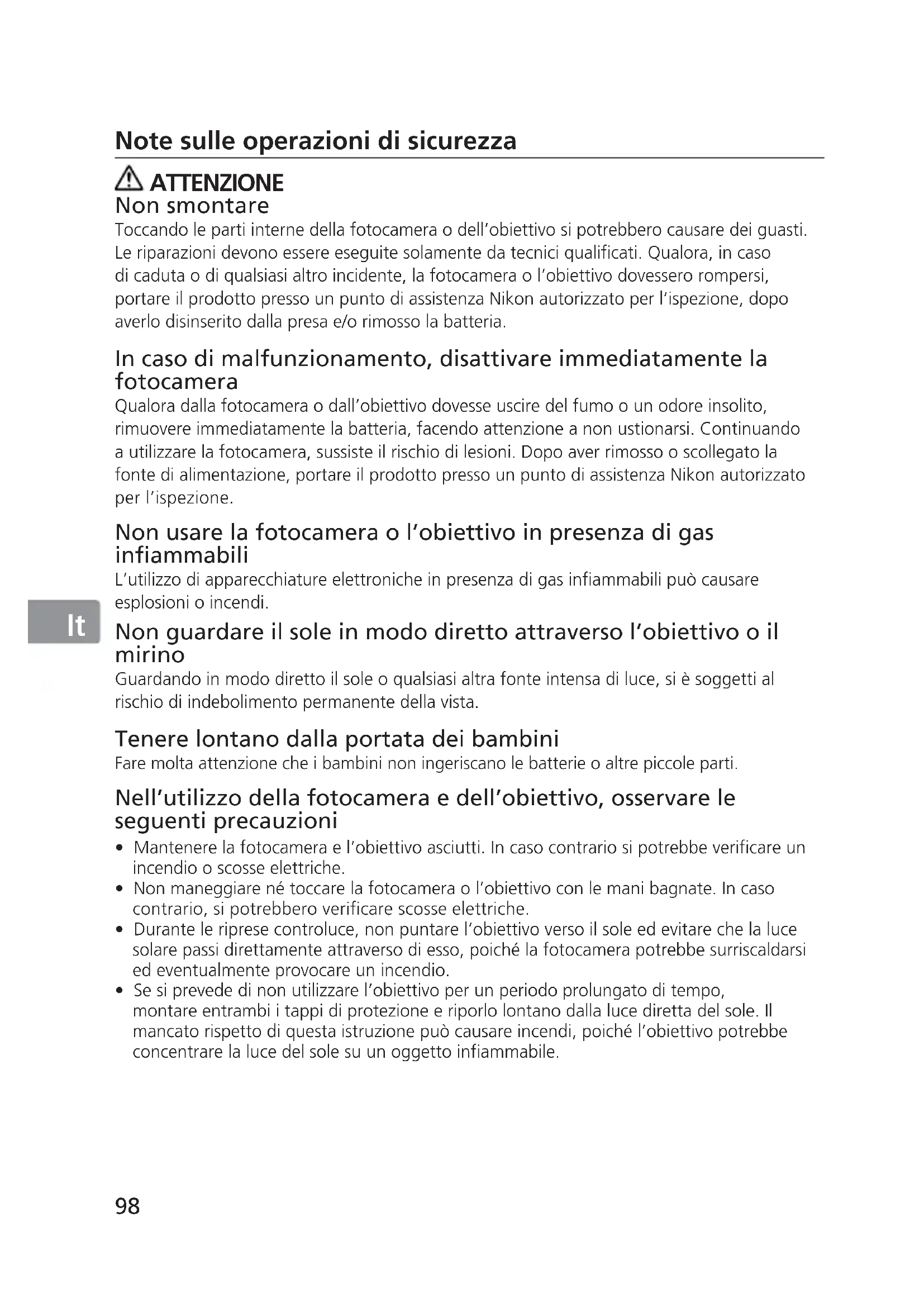

Note sulle operazioni di sicurezza

ATTENZIONE Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altri incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito alla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora alla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non uszionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimioso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas infiammabili cui po causare esplosioni o incendi.

Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano alla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scousse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese controuce, non suntare l'obiettivo versus il sole ed evitare che la luce solare passi direttamente attraverso diesso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di但这a istruzione cui possare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

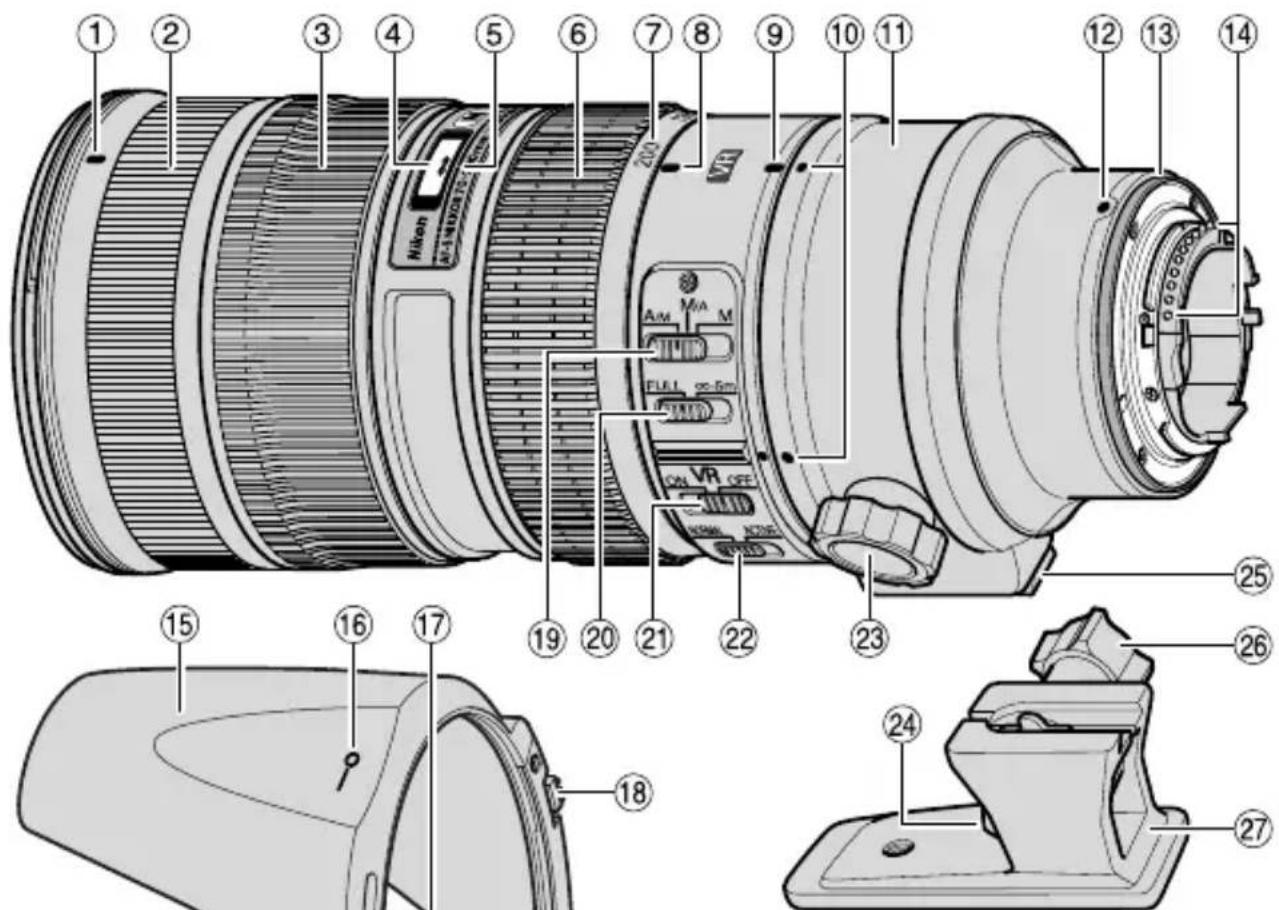

Denominazione

It

① Indice di montaggio del paraluce (P. 105)
② Impugnatura di gomma
③ Anello di messa a fuoco (P. 102)
(4) Scala delle distance (P. 104)
⑤ Contrassegno distanza
(6) Anello dello zoom (P. 104)
⑦ Scala della lunghezza focale
Linea indicedella scala dellulunghezza facale
9 Indice di rotazione dell'anello del collare del treppiede (P. 104)
10 Indice di posizione (90^) (P. 104)
1 Anello del collare del treppiede (P. 104)
12 Indice di montaggio
Guarnizione in gomma della montatura dell'obiettivo (P. 107)

14 Contatti CPU (P. 107)
15 Paraluce (P. 105)
16 Indice di regolazione del paraluce (P. 105)
17 Indice di collegamento del paraluce (P. 105)
18 Pulsante di sgancio del paraluce (P. 105)
19 Interruptatore del modo di messa a fuoco (P. 102)
② Interrupttore di limite di messa a fuoco (P.102)
② Interruttore ON/OFF di riduzione vibrazioni (P. 103)
22 Interruttore della modalità di riduzione delle vibrazioni (P. 103)
23 Vite di fissaggio dell'anello del collare del treppiede (P. 104)
(24) Leva di sgancio del collare del treppiede (P. 104)
② 5 Piede di supporto del collare del treppiede (P.104)
26 Vite di fissaggio del collare del treppied (P. 104)
27 Collare del treppiede (P. 104)
(): Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S NIKKOR 70-200mm f/2,8G ED VR II. Prima di utilizzato l'obiettivo, leggere queste istruzioni e consultare il Manuale d'usodella fotocamera.

Caratteristiche principali

• Il rivestimento in nanocristalli su alcuni componenti dell'obiettivo assicura l'ottenimento di immagini chiare in svariate condizioni di scatto, dagli esterni assolatiagli interni con aree illuminate e aree in ombra.
• Attivando la funzione di riduzione vibrazioni, è possible impostare tempi di posa più lunghi (3,5 stop), pertanto si ha una maggiore gamma di tempi di posa e di positizioni dello zoom a disposizione, soprattutto quando si utilizes la fotocamera a mano libera. (Gli effetti di VR sul tempo di posa sono misurati in baseagli standard CIPA (Camera and Imaging Products Association); gli obietti in formato FX sono misurati using fotocamere digitali in formato FX, gli obietti in formato DX using fotocamere in formato DX. Gli obietti zoom sono misurati allo zoom massimo.)
• Sono disponibili due modalità di riduzione delle vibrazioni: (1) la modalità NORMAL (NORMALE) per ridurre la vibrazione della fotocamera e (2) la modalità ACTIVE (ATTIVA) per ridurre la vibrazione della fotocamera duranta l'acquisizione di immagini da un veicolo in movimento. É inoltre possibile acquisire immagini panoramiciche, poiché l'obiettivo le distinguue automaticamente dalle vibrazioni della fotocamera e la riduzione della vibrazione funziona in modo efficace (in modalità NORMAL (NORMALE)).
• Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interrottore del modo di messa a fuoco consente di selezionare lavorante la messa a fuoco automatica (AF) o manuale (MF).
• É possibile ignorare la messa a fuoco automatica impostando il selettore del modo di messa a fuoco su A/M o M/A e regolando manualmente la messa a fuoco mediante l'apposto anello.
• L'uso di sette elementi in vetro ED (extra-low dispersion) offre prestazioni ottiche e di riproduzione eccezionali, garantendo la correzione delle aberrazioni cromatiche. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso piu morbido e piacevole nelle zone sfuocate dell'imagine.
• Lateralmente all'obiettivo è possibile montare fino a quattro flash remoti sanza cavi SB-R200.
• É possibile utilizzato i teleconvertitori AF-I/AF-S TC-14E/TC-14E II /TC-14BIII/ TC-17E II /TC-20E/TC-20E /TC-20E. Anche qualora sa collegato un teleconvertitore, le funzioni di messa a fuoco automatica e di riduzione vibrazioni funzioneranno in modo ottimale.

Important!

• Qualora installato su fotocamere reflex digitali Nikon fornato DX, quali le série D300 e D7000, l'angolo di Campo dell'obiettivo diviene 22^50' - 8^ e la sua lunghezza focale equivalente a quella di un 35mm risultta di circa 105-300mm.

Fotocamera utilizzabili e funzioni disponibili

Potrebbero esserci delle restrizioni o delle limitazioni nell'utilizzo delle funzioni disponibili. Per informazioni dettagliate, fare riferimento al Manuale d'uso della fotocamera.

Fotocamera	Funzione		Modo di esposizione
	VR	AF P	*1	S	A	M
Fotocamera reflex digitali Nikon (formato FX/DX), F6, F5, F100, serie F80, série F75, série F65	✓		✓		✓	✓
Pronea 600i, Pronea S*2	—	✓	✓	✓	✓	✓
Serie F4, F90X, série F90, série F70 —		✓	✓	✓	—	—
Serie F60, série F55, série F50, F-401x, F-401s, F-401 —			✓	✓	✓	✓
F-801s, F-801, F-601M — —			✓	✓	—	—
F3AF, F-601, F-501, Nikon MF fotocamera (tranne F-601 M)	—

: Possible —: ImpossiblE VR: Riduzione vibrazione AF: Autofocus
1: P include AUTO e il sistema Vari-Program.
2: Manuale (M) non è disponibile.

• Se si utilizza quello obiettivo con fotocamera non compatibili con la riduzione vibrazione, impostare l'interruttore ON/OFF di riduzione vibrazioni su OFF. Con la fotocamera Pronea 600i, in particolare, se si lascia l'interruttore su ON si potrebbe scaricare rapidamente la batteria.

Messa a fuoco

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla segunte tabella.

Fotocamera	Modo di messa a fuoco della fotocamera	Modo di messa a fuco dell'obiettivo
		A/M M/A M
Fotocamera reflex digitali Nikon (formato FX/DX), F6, F5, series F4, F100, F90X, series F90, series F80, series F75, series F70, series F65, Pronea 600i, Pronea S	AF	Messa a fuco automatica con esclusione manuale (Priorità AF)	Messa a fuco automatica con esclusione manuale (Priorità MF)	Messa a fuco manuale (è possibile utilizzato un telemetro elettronico.)
	MF	Messa a fuco manuale (è possibile utilizzato un telemetro elettronico.)
Serie F60, series F55,serie F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF	Messa a fuco manuale (è possibile utilizzato un telemetro elettronico, ad eccezione del modello F-601M.)
	MF

AF: Messa a fuoco automatica MF: Messa a fuoco manuale

Modalità A/M (Messa a fuoco automatica con esclusione manuale. Priorità AF) e modalità M/A (Messa a fuoco automatica con esclusione manuale. Priorità MF)

M/A: è possibile ignorare la messa a fuoco automatica regolando manualmente la messa a fuoco mediante l'apposto anello.

A/M: è possibile ignorare la messa a fuoco automatica regolando quest'ultima manualmente con l'anello di messa a fuoco, ma la sensibilità di rilevazione dell'anello di messa a fuoco è minore rispetto al modo M/A. Usare quello modo per evitare di annullare l'impostazione di AF spostando involontariamente l'anello di messa a fuoco.

Impostare l'interruttore del modo di messa a fuoco su A/M o M/A.
2 E possibile escludere manualmente la messa a fuoco agenda sull'anello di messa a fuoco quando si preme fino a metà il pulsante di rilascio dell'otturatore o il pulsante AF-ON sulla fotocamera.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Come limitare il Campo della messa a fuoco automatica

Questa funzione è disponibile solamente con la messa a fuoco automatica.

• In modalità di funzionamento AF, qualora il soggetti sa distance sempre più di 5 m, impostare l'interrottore di limite di messa a fuoco su - 5 m in modo tale da ridurre la durata di messa a fuoco.
• Qualora il soggetti sia ad una distance di 5 m o inferiore, impostare tale interrottore su FULL.

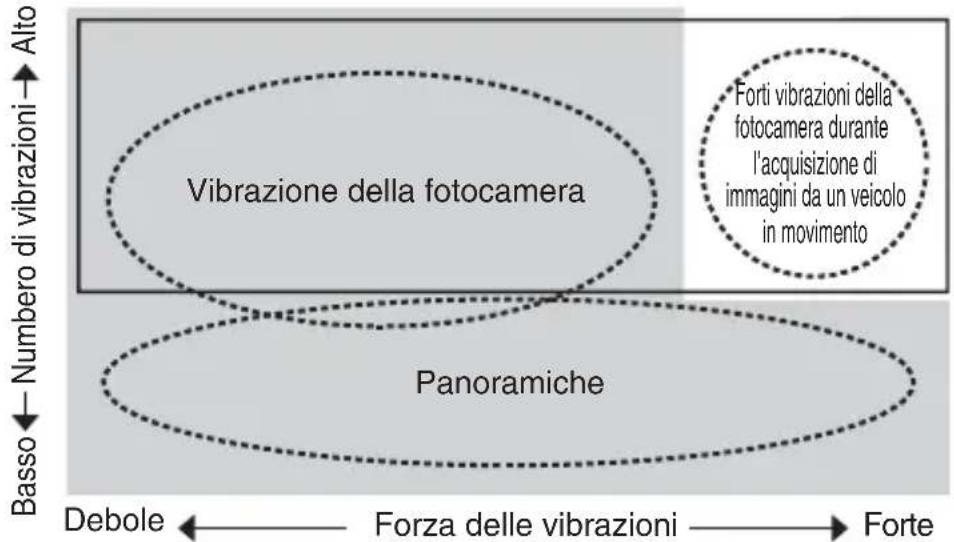

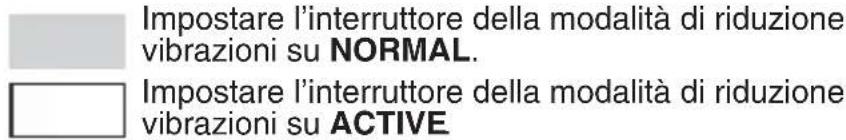

Modalità riduzione vibrazioni Principio di funzionamento della riduzione vibrazioni

Durante l'acquisizione di immagini	Impostare l'interruttore della modalità di riduzione vibrazioni su NORMAL o su ACTIVE.
Durante la ripresa panoramicica	Impostare l'interruttore della modalità di riduzione vibrazioni sul NORMAL.
Durante l'acquisizioni di immagini da un veicolo in movimento	Impostare l'interruttore della modalità di riduzione vibrazioni su ACTIVE.

Impostazione dell'interruttore ON/OFF di riduzione vibrazioni

ON: Le vibrazioni vengono ridotte quando siiene premuto il pulsante di scatto a metà corsa eanche al momento dello scatto. Siccome le vibrazioni sono ridotte nel mirino, risultano amplificate sua la regolazione manuale/automatica della messa a fuoco che l'esatta inquadratura del soggetto.

OFF: Le vibrazioni non vengono ridotte.

Impostazione dell'interruttore della modalità di riduzione delle vibrazioni

Impostare in primo luogo l'interruttore ON/OFF di riduzione vibrazioni su ON, quando selezionare la seguente modalità:

NORMAL: Il meccanismo di riduzione delle vibrazioni riduce innanzitutto la vibrazione della fotocamera, amplificando l'acquisizione di immagini panoramiciche.

ACTIVE: La funzione di riduzione vibrazioni attutisce i movimenti più evidenti della fotocamera, come quelli che si verificano durante le riprese da un veicolo in moto. In questa modalità, l'obiettivo non riesce a distinguere automaticamente le panoramiciche dalle vibrazioni della fotocamera.

Note sulla funzione riduzione vibrazioni

• Dopo aver premuto il pulsante di scatto a metà corsa, attendere che l'immagine nel mirino si stabilizzi, quando premere completeness il pulsante di scatto.
• Le caratteristiche del meccanismo di riduzione delle vibrazioni possono renderere sfocata l'immagine nel mirino quando si rilascia il pulsante di scatto. Non si tratta di un malfunzionamento.
• Durante l'acquisition di immagini panoramiciche, regolare l'interruttore della modalità di riduzione delle vibrazioni su NORMAL. Se si esgue un ampio arco per creare una panoramicica, i movimenti della fotocamera nella direzione della panoramicica non vengono compensati. Ad esempio, quando si esgue un movimento di panning in orizzontale, vengono ridotte le vibrazioni in senso verticale. In questo modo, l'imagine viene stabilizzata, consentendo tuttavia di ottenere l'effetto di panning desiderato.
• Non disattivare la fotocamera né rimuovere l'obiettivo quando la modalità Riduzione vibrazioni è in funzione. In caso contrario, il movimento dell'obiettivo può generate un suono simile a quello di un componente interno lento o rotto. Non si tratta di un malfunzionamento. Per risolverve il problema, riattivare la fotocamera.
• Sulle fotocamere dotate di flash incorporeto, la funzione Riduzione Vibrazioni non cui esere utilizzata nelle flash incorporeto si sta ricaricando.
• Quando la fotocamera è sul cavalletto, impostare l'interruttore ON/OFF di riduzione vibrazioni su OFF. Tuttavia, si consiglia di impostare il selettore su ON quando si utilizes la fotocamera su un cavalletto con testa non fissata o con un monopiede.

■ Messa a fuoco, zoom e profondità di campo

Prima diMETTAREa fuoco,ruotare I'anello zoom per regolare la lunghezza facale in modo da comporre I'immagine nel modo desiderato. Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di Campo (stop-down), è possibile verificare I'effettiva profondità di Campo nel mirino.

• Questo obiettivo è dotato di sistema IF (Internal Focusing). La lunghezza fiscale diminuisce proportionalmente alla distance di ripresa.
• La Scala delle distance non indica la distance precisa tra il soggetti e la fotocamera. I valori sono approssimativi e servono solo a titolo di riferimento generale. Durante lo scatto di paesaggi distanti, la profondità di Campo potrebbe influenzare il funzionamento e il soggetti potrebbe apparire a fuoco in una posizione che è più vicina all'infinite.
  Per ulteriori informazioni, vedere p. 186.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

Utilizzo del treppiede

Qualora si utilizi un treppiede, non collegarlo alla fotocamera, bensi al collare del treppiede dell'obiettivo.

ATTENZIONE

Durante l'utilizzo del treppiede, serrare completamente la vite di fissaggio del collare del treppiede, in modo tale da evitare che l'obiettivo possa accidentallymente cadere e causare possibili lesioni personali.

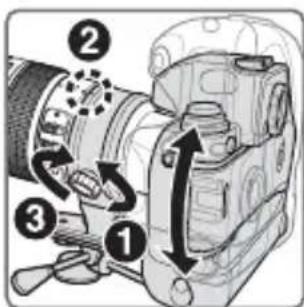

Collegamento del treppiede

Inserire il piede di supporto del collare del treppiede (1) nel collare, quando serrare completamente la vite di fissaggio dell collare del treppied (2).

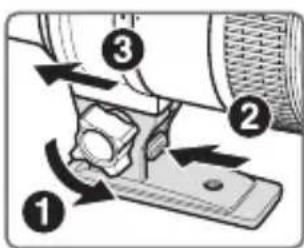

Modifica della posizione della fotocamera

Allentare la vite di fissaggio dell'anello del collare del treppiede (1). In base alla posizione della fotocamera (verticalo orizzontale) (2), ruotare l'obiettivo secondo un indice di posizione adeguato sul collare del treppiede allineando l'indice di rotazione dell'anello del collare del treppiede sull'obiettivo, quando serrare la vite (3).

Rimozione del treppiede

Allentare completeness la vite di fissaggio del collare del treppiede (1). Abbassando la leva di sgancio del collare del treppiede (2), far scorrere il piede di supporto del collare del treppiede (3) in modo tale da sganciarlo.

■ Flash incorporato e vignettatura

• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.
• Per le informazioni più recenti sulla vignettatura con quello obiettivo, vedere il manuale della fotocamera.

Fotocamere Lunghezza focale supportata/distanza di ripresa
Serie F70 • 85 mm/2 m o	superiore • 105 mm o superiore/Nessuna restrizione
Serie F60 • 105 mm/2,5 m	o superiore • 135 mm o superiore/Nessuna restrizione
Serie F50 • 135 mm/2,5 m	o superiore • 200 mm/Nessuna restrizione
Serie F65, Serie F55 • 105	mm/3 m o superiore • 135 mm o superiore/Nessuna restrizione
Serie F75, Pronea 600i • 85 mm/2,5 m o superiore • 105 mm o superiore/Nessuna restrizione
Pronea S • 200 mm/2 m o superiore

Utilizzo del paraluce

I paraluce minimizzato la dispersione di luce e proteggono l'obiettivo.

Collegamento del paraluce

• Assicurarsi che l'indice di montaggio del paraluce (●) sia allineato con l'indice di regolazione del paraluce (—○ (3).
• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all'Indice di collegamento del paraluce () ) anziché verso il bordo esterno.

Se il paraluce non è fissato correttamente, si può verificare la vignettatura.

• Riporre il paraluce innestandolo in posizione invertita.

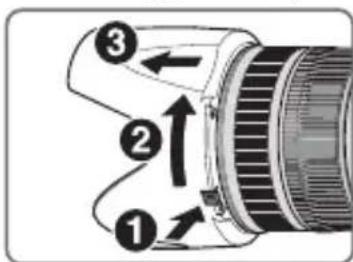

Smontaggio del paraluce

Tenendo premuto il pulsante di sgancio del paraluce (1), ruotare il paraluce in senso orario (visto dal lato della fotocamera) per scollegarlo (2, 3).

Schermi di messa a fuoco consigliati

Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a agli situazione di ripresa. Gli schermi consigliati per l'uso con questo obiettivo sono elencati sotto.

@: Messa a fuoco eccellente
O: Messa a fuoco accettabile

L'immagine sullo schermo presente una riduzione di luminosità o traccce di fenomeno del moiré. Questo perché non lascia tracce sulla pellicola.

:: Non disponible

(): Indica il valore della compensazione di esposizione aggiuntiva richiesto (Solamente misurazione a preferenza centrale). Con le fotocamere F6, compensare selezionando "Otra pantalla" nell'impostazione personalizzata "b6: Compens pantalla", quando impostando il livello EV tra -2.0 e +2.0 ad intervalli di 0,5 EV. Quando si utilizzato schermate diverse da B o E, è necessario selezionare "Otra pantalla"anche quando il valore di compensazione richiesto è parl a "0" (nessuna compensazione necessaria). Per la fotocamera F5, compensare utilizzato l'impostazione personalizzata 18 sul corpo della fotocamera. Per ulteriori dettagli, fare riferimento al manuale d'uso della fotocamera.

Il quadrato vuoto non è applicabile. Siccome lo schermo di tipo M può essere utilizzato per macrofotografia con rapporto di ingrandimento di 1:1 o superfiore e fotomicroografia,esso presente differenti applicazioni rispettoagli altri schermi. Importante!

• Per quanto riguarda le fotocamere F5, in modalità di misurazione a matrice, è possibile utilizzato solamente gli schermi di messa a fuoco EC-B, EC-E, B, E, J, A, L.
• Impiegando gli schermi B e E con fotocamere diverse da quale elencate sopra, fate riferimento alle rispettive colonne delle versioni B e E.

Cura e manutenzione dell'obiettivo

• Fare attentzione a non tenere il corso della fotocamera quando l'obiettivo è fissato, siccome questo potrebbe causare danni alla fotocamera (montatura dell'obiettivo). Assicurarsi di tenere sia l'obiettivo che la fotocamera durante il trasporto.
• Fare attenuation a non sporcare o danneggiare i contatti CPU.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo siadanneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie,fare uso di un fazzoletto di cotone,soffice e pulito,o di una cartina ottica leggermente imbevuti con alcohol o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare traccce o toccare及其他 parti.
• Non utilizzato solventi organici o benzene per pulire l'obiettivo.
• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili apposti filtri NC. Anche il paraluce cui è essere utilizzato per proteggere la parte anteriore dell'obiettivo.
• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.
• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.
• Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materiale plastico rinsforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on da 77mm LC-77
• Copriobiettivo posteriore
• Paraluce a baionetta HB-48
  Custodia semi-rigida CL-M2

■ Accessori opzionale

• Filtri a vite da 77mm
• Teleconvertitori AF-S (TC-14/TC-14/TC-17/TC-20)

Caratteristiche tecniche

Tipodiobiettivo:Obiettivo zoom AF-SNIKKOR tipo G con CPU incorpora t e attacco a baionetta Nikon.

Lunghezza focale: 70 -200mm

Apertura massima: f/2,8

21 elementi in 16 gruppi (7 ED e alcune lenti con rivestimento di nanocristalli)

Angolo di campo: 34^20' - 12^20' con fotocamere Reflex a pellicola Nikon fornato 35mm (135) e fotocamere Reflex digitali Nikon fornato FX;

22^50' - 8^ con fotocamera Reflex digitali Nikon fornato DX; 27^40' - 9^50' con fotocamera domestma IX240

70, 85, 105, 135, 200mm
focali:

Dati distance: Misurati sul riferimento del piano foscale fotocamera

Controllo zoom: Manuale tramite anello zoom separato

Messa a fuoco: Sistema IF (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuoco separata

Riduzione vibrazioni: Methodo di spostamento ottiche con motori voice coil (VCM)

Scala delle distance Graduata in metri e piedi da 1,4 m all'infinite (∞) di ripresa:

Distanza focale 1,4 m dal piano focale in tutte le posizioni dello zoomi minima:

Nr. delle lamelle 9 pz. (arrotondati) diaframma:

Diaframma: Completamente automatico

Gamma di aperture: Da f/2,8 a f/22

Misurazione Con metodo ad aperture massima per le fotocamere dell'esposizione: con sistema di interfaccia CPU

Interruttore di limite In dotazione; due gamme disponibili: FULL ( -1,4m) di messa a fuoco: oppure -5m

Collare del treppiedi: Ruotabile a 360^ , indice di posizione di rotazione dell'obiettivo a 90^ . Solo il collare del treppiede è estraibile Misura 77mm (P = 0,75mm)

dell'accessorio:

Dimensioni: Ca. 87 mm diam. x 205,5 mm (estensione della flangia)

Peso: Circa 1.540 g

Le specifiche e i disegni sono soggetti a modifica alla preavviso o obblighi da parte del produttore.
