GEBRUIKSAANWIJZING AFS NIKKOR 70200mm F2.8E FL ED VR NIKON

Gebruikshandleiding P.86

Manuale d'uso P.98

Eeyxepidio o8nyiwv xpnonc 2EA.110

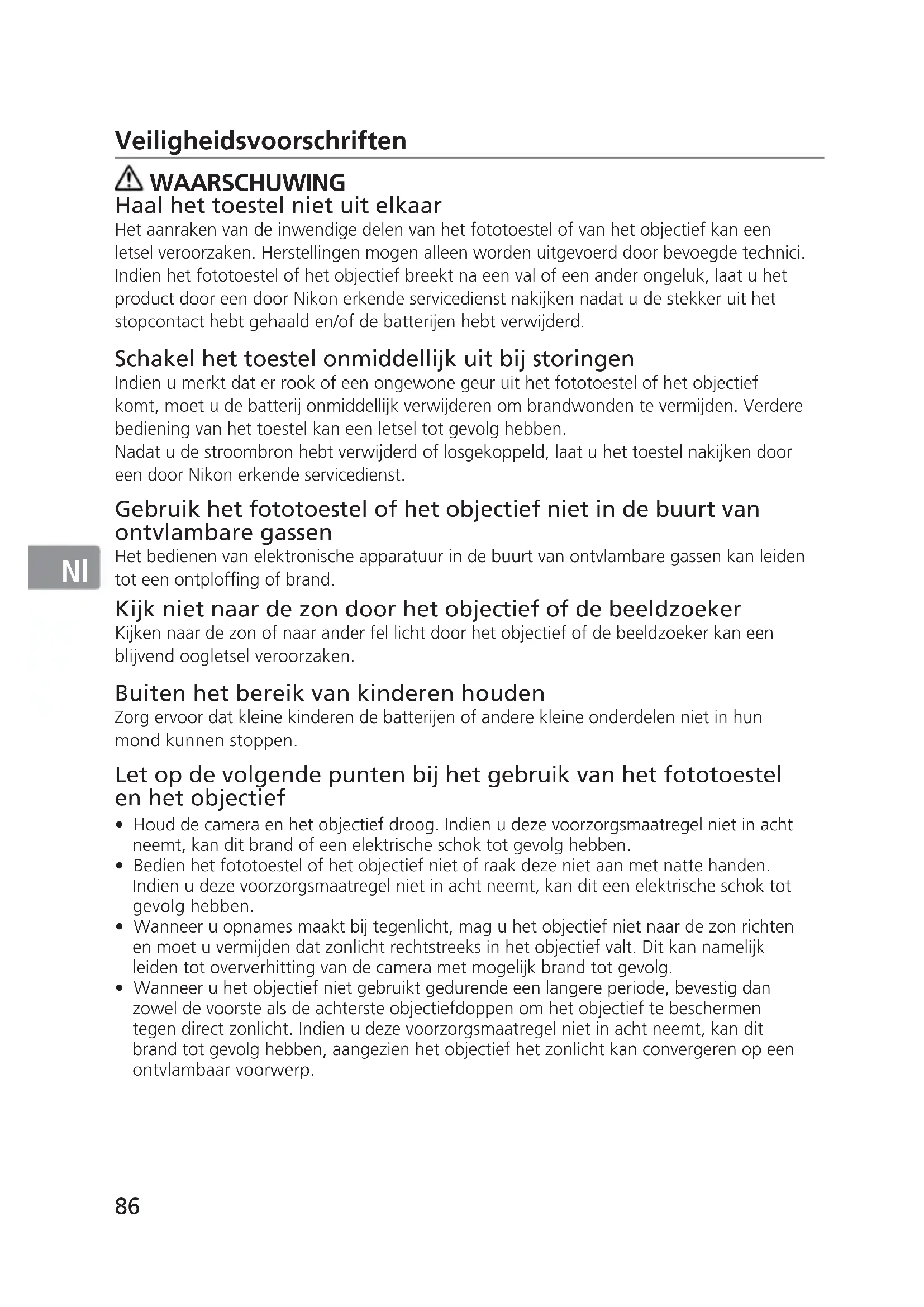

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel nicht uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, maar u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddelijk uit bij storingen

Indien u merkt dat er rook of een ongewone geuruit het fototoestel of het objectief komt, moet u de batterij onmiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de strooombron hebt verwijderd of losgekoppeld, LAST U HET TOESTEL NAKIKKEN DOOR een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Niet maar de zon door het objectief of de beeldzoeker

Kijken maar dezon of的那一anderfterllichtdoord hetobjectiefofdebeeldzoekerkaneenblijvend oogletselveroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor datkleine kinderen de batterijen of andere kleine onderdelen nicht in hun mond kannen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief Niet of raak deze Niet aan met natte handen. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.
• Wanner u opnames maakt bij tegenlicht, mag u het objectief Niet maar dezonrichten en moet u vermijden dat zonlichtrechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichk brand tot gevolg.
• Wonneer u het objectief Niet gezebuukt gedurende een langereperiode, bevestig dan zowel de voorste als dechterste objectiefdoppen om het objectief te beschermen gegen direct zonlicht. Indien u deze voorzorgsmaatregel nicht in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergenen op een ontvlambaar voorwerp.

Terminologie

① Montage-index voor zonnekap (p. 93)
② Rubberen aufdichting
③ Scherpesteling (p. 90)
(4) Afstandsschaal (p. 92)
⑤ Afstandsindexlijn
⑥ Zoomring (p. 92)
⑦ Schaal brandpuntsafstand
⑧ Indexelijk voor schaal brandpuntsaftstand
⑨ Rotatie-index voor statiefkraagring (p. 92)
10 Positie-indexen (90^) (p. 92)
⑪ Statiefkraagring (p. 92)
12 Montage-index
⑬ Rubberen pakking van objectiefvatting (p. 95)

④ CPU-contacten (p. 95)

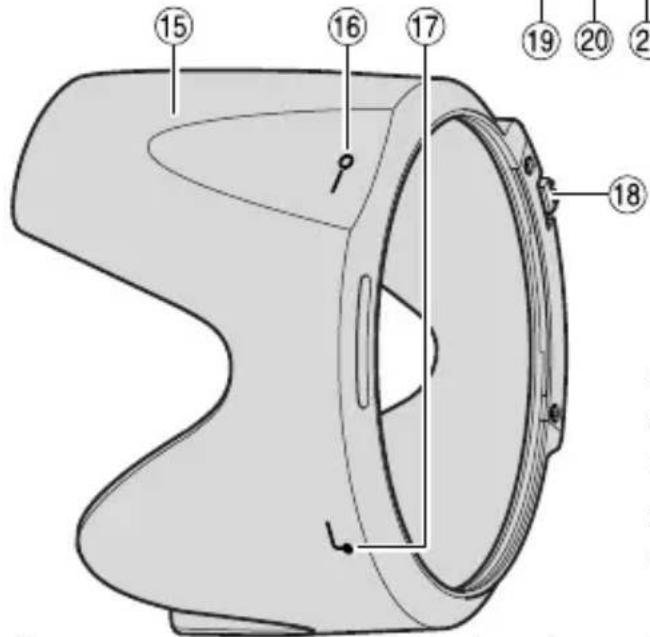

⑤ Zonnekap (p. 93)
16 Instel-index voor zonnekap (p. 93)
(17) Bevestigings-index voor zonnekap (p. 93)
Vrijzetknop voor zonnekapvergrendeling (p. 93)
19 Scherpstelmodusschakelaar (p. 90)
20 Scherpstellung-begrenzungsschakelaar (p. 90)
(2) ON/OFF-schakelaar voor vibratiereductie (p. 91)
② Vibratiereductiemodusschakelaar (p. 91)

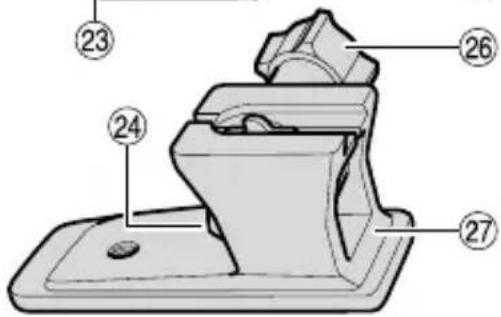

23 Bevestigingschroef voor statiefkraagring (p. 92)
Vrijzethendel voor statiefkraagvergrendeling (p. 92)
(25) Montagevoet voor statiefkraag (p. 92)
② 6 Borgschoef voor statiefkraag (p. 92)
②7 Statiefkraag (p. 92)

Bedankt voor de aankoop van het AF-S NIKKOR 70-200mm f/2,8G ED VR II -objectief. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrijkste functies

• De Nano Crystal Coat op enkele lenselementen zorgt onder alle opnameomstandigheden voor scherpe, heldere Foto's, van zonnige buitenopnamen tot binnenopnamen bij sfeerlicht.
• Door vibratiereductie te activeren kuren langere snelle sluitertijden (3,5 keer langer) worden gezruikt waardoor meer snelle sluitertijden en zoomstanden kuren worden toegepast, vooral wanner u de camera vasthoudt om te fotograferen. (De effecten van VR op sluitertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.)
• Er zijn twee vibratiereductie-installingen beschikbaar: met de (1) NORMALinstalling worden voorkleine bewegingen van de camera gecompenseerd en met de (2) ACTIVE-instelling kan voorgrote bewegingen van de camera worden gecompenseerd,zoals bij het fotograferen vanuit een rijdend voertuig. De vibratiereductie werkt ook bij panning,aangezien het objectief automatisch panning van cameratrillingen kan onsderscheiden voor een effectieve werkung van de vibratiereductie (bij de NORMAL-installing).
• Dit objectief maakt gebruik van een Silent Wave-motor om het scherpstellingsmechanisme aan te vrijven, waardoor de autofocus vloeiend, stil en bijna onmiddelijk gebeurt. De Scherpstelmodusschakelaar is voorzien om eenvoudig te kiezen tussen autofocus (AF) of manueel scherpstellen (MF).
• Autofocus kan worden opgeheven door de scherpstelmodusschakelaar op A/M of M/A te zetten en handmatig scherp te stellen met de scherpsteling.
• De supérieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van zeven glaselementen met extra lage dispersie (ED) die zorgen voor een correctie van de chromatische aberratie. Daarnaast produeert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop Niet is scherpgesteld.
• Tot vier Draadloze Speedlights op afstand SB-R200 konnen worden bevestigd op de rand van het objectief.
• De AF-I/AF-S teleconverters TC-14E/TC-14E II/TC-14EIII/TC-17EII/TC-20E/ TC-20E II/TC-20EIII können worden gebrukt. Wanner een teleconverter is bevestigd, zullen de vibratiereductie en de autofocus noch juist werken.

Belangrijk

• Bij montage op een Nikon DX-formaat digitale SLR-camera's, zoals de D300-Serie en de D7000, worden de beeldhoek 22^50' - 8^ en bedraagt de brandpuntsafstand inkleinbeeldequivalent circa 105-300mm.

■ Geschekte camera's en beschikbare functies

Er können beperkingen gelden voor de beschikbare functies. Raadpleeg de Gebruikshandleiding van de camera voor meer informatie.

Camera's	Functie		Belichtingsstand
	VR	AF P	*1	S	A	M
Nikon digitale spiegelreflexcamera (Nikon FX/DX-formaat), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	✓		✓		✓	✓
Pronea 600i, Pronea S*2	—	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie —		✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401 —			✓	✓	✓	✓
F-801s, F-801, F-601M — —			✓	✓	—	—
F3AF, F-601, F-501, Nikon MF-camera's (behalve F-601 M)	—

: Mogelijk —: Niet möglichk VR: Vibratiereductie AF: Autofocus
1: P inclusief AUTO en onderwerpsstanden.
2: Handmatig (M) is nicht beschikbaar.
- Als u dit objectief gebruikt voor een camera die vibratiereductie Niet ondersteunt,zet u de ON/OFF-schakelaar voor vibratiereductie op OFF. Als u deze schakelaar op ON maar staan,raakt de batterij snel leeg,vooral in combinatie met de Pronea 600i.

Scherpstellen

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Camera's	Camera's scherpstellung stand	Scherpstellstand van objectief
		A/M M/A M
Nikon digitale spiegelreflexcamera (Nikon FX/DX-formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofocus met handmatige aanpassing (AF-prioriteit)	Autofocus met handmatige aanpassing (MF-prioriteit)	Handmatige scherpstellung (Elektronische afstandsmeter kan worden gebruikt.)
	MF	Handmatige scherpstellung (Elektronische afstandsmer kan worden gebruikt.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF MF	Handmatige scherpstellung (Elektronische afstandsmer kan worden gebruikt, behalve bij de F-601 M.)

AF: Autofocus MF: Handmatige scherpstelling

A/M (autofocus met handmatige aanpassing. AF-prioriteit) modus en M/A (autofocus met handmatige aanpassing. MF-prioriteit) modus

M/A: Autofocus kan worden aangepast door handmatig scherp te stellen met de scherpsteling.

A/M: Autofocus kan worden aangepast door handmatig scherp te stellen met de scherpsteling, maar de gevoeligheid van de scherpsteling is lager dan in de stand M/A. Gebruik deze stand om te voorkomen dat de AF-instelling worden geannuleerd doordat u per ongeluk de scherpsteling verdraait.

1 Zet de scherpstelmodusschakelaar op A/M of M/A.
2 U kunt de autofocus handmatig opheffen door de scherpstelring te bedienen verwijl u de ontspanknop halverwege indrukt of de AF-ON-knop op de camera indrukt.
3 Druk de ontspanknop of de AF-ON-knop opniew half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

Beperken van het bereik van de autofocus

Deze functie is alleen beschikbaar bij autofocus.

• Als bij gebruik van de AF-functie het onderwerp algijd verder is verwijderd dan 5 meter,要去 u de scherpstellingbegrenzungsschakelaar op -5 zetten om de scherpsteltijdt te verminderen.
• Als de afstand tot het onderwerp soms minder is dan 5 meter,zet u de schakelaar op FULL.

Vibratiereductiemodus

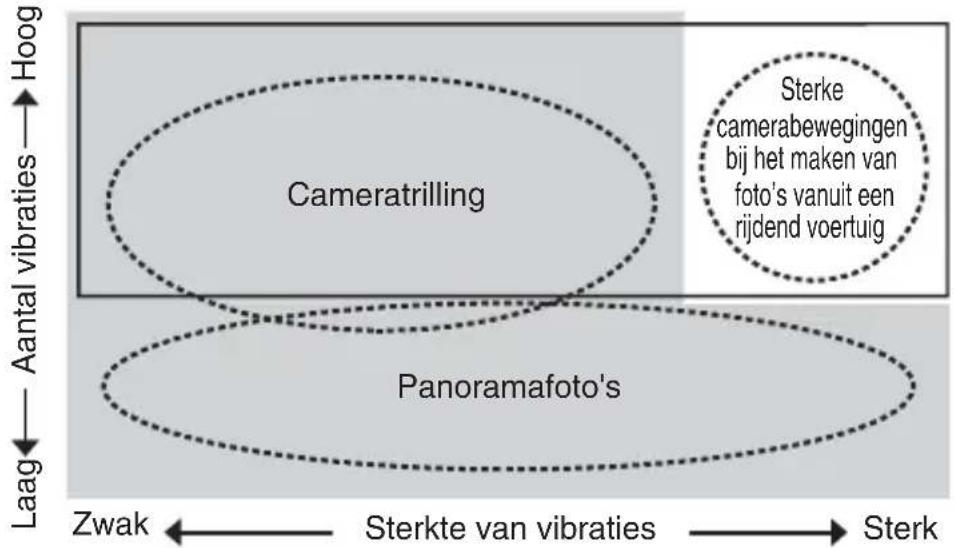

Basisconcept van vibratiereductie

Stel de vibratiereductieschakelaar in op NORMAL.

Stel de vibratiereductieschakelaar in op ACTIVE.

Bij het fotograferen	Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.
Bij panoramaafotografiaie	Stel de vibratiereductieschakelaar in op NORMAL.
Bij fotografiaie vanuit een bewegend voertuig	Stel de vibratiereductieschakelaar in op ACTIVE.

Instellen van de ON/OFF-schakelaar voor vibratiereductie

ON: Vibratie worden verminderd terwijl de ontspanknop half worden ingedrukt en ook op het moment dat de ontspanknop worden losgelaten. Omdat vibratie worden verminderd in de beeldzoeker worden automatisch en handmatig scherpstellen en nauwkeurige kadrering van het onderwerp gemakkelijker.

OFF: Vibratie wordt nicht verminderd.

Instellen van de vibratiereductiemodusschakelaar

Zet eerst de ON/OFF-schakelaar voor vibratiereductie op ON en kies dan een van de volgende instelleningen:

NORMAL: Het vibratiereductiemechanisme vermindert vooral cameratrillingen, waardoor vloeije de panorama-opnamen möglichk worden.

ACTIVE: Het vibratiereductiemechanisme vermindert vooral zichbare cameratrillingen, wannear u bijvoorbeeld Foto's neemt vanuit een bewegend voertuig. In deze modus maakt de lens Niet automatisch het anderscheid:tussen pannen en cameratrillingen.

Opmerkingen over het gebruik van de vibratiereductie

• Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.
• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoekeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.
• Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gegand worden in een große cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Wanner u bijvoorbeeld de camera horizontally beweegt, worden verticale cameratrillingen onderdukt. Dit stabiliseert het beeld terwijl het gewenste bewegingseffect kan worden gerealiseerd.
• Schakel het fototoestel Niet uit of verwijder het objektief Niet van het fototoestel verwijl de vibratiereductie in werkig is. Als u deze voorzorgsmaatregel Niet in acht neemt, kan het objektief klinken en aanvoelen alsof een interne component is losgekomen of afgebrozen wanner ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.
• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie Niet wanner de ingebouwde flitser worden opgeladen.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie in op OFF. Het isECHTER aan te raden de schakelaar op ON in te stellen wanneer u de camera gebruikt met een statief met drie poten zonder het uiteinde van het statief vast te makeN of met een statief met een poot.

Scherpstellen, zoomen en scherptediepte

Voor u scherpstelt, draait u aan de zoomring om de brandpuntsafstand aan te passen tot de gewenste compositie gekadreerd is. Als uw camera isuitgerust met een knop of hendel voor een scherptediepte voorbeeld (stop-down), kut u een voorbeeld bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met een Internal Focusing-system (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsfstand ook af.
• De afstandsschaal geeft nicht de precieze afstand waarCUS het onderwerp en de camera. De waarden vormen een schatting en dienen alleen als richtlij te worden beschouwd. Bij het fotograferen van een verafgelegen landschap kan de scherptediepte de werkig beinvloeden en kan een onderwerp scherp lijken op een plaats die dichtterbij is dan oneindig.
  Zie p. 186 voor meer informatiek.

De diafragma instellen

Gebruik het fototoestel om de instellenen van de diafragma aan te passen.

Gebruik van een statief

Bij gebruik van een statief moet dit aan de statiefkraag van het objectief worden bevestigd inplaats van aan de camera.

LET OP

Bij gezbruik van een statief dient de borgschoef voor statiefkraag volledig te worden vastgedraaid, want anders kan het objectief per ongeluk van het statief vallen en letsel veroorzaken.

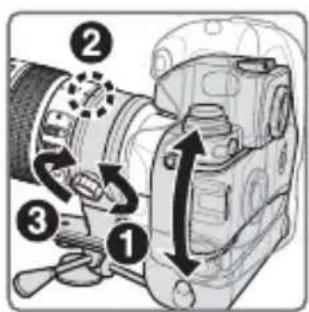

Het statief bevestigen

Steek de montagevoet voor statiefkraag in de statiefkraag (1) en draai dan de borgschroef voor statiefkraag (2) zorgvuldig vast.

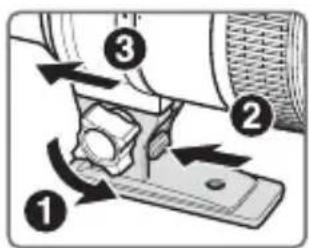

Veranderen van de positie van de camera

Draai de bevestigingschroef voor statiefkraagring (1) los. Afhankelijk van de positie van de camera (vertical of horizontal) draait u het objectief maar een geschikte positie-index op de statiefkraagring door de rotatie-index voor de statiefkraagring op het objectief (2)uit te lijnen en dan draait u de schroef (3) vast.

Het statief losmaken

Draai de borgschoef voor statiefkraag (1) volledig los. Terwijl u de vrijzethendel voor statiefkraagvergrendeling (2) omlaag gedrukt houdt, schuift u de montagevoet voor statiefkraag (3).

De ingebouwde flitser en vignettering

• Gebruik ter voorkoming van vignettering geen zonnekap.
• Zie de camerahandleiding voor de meest recente informatatie over vignettering met dit objektief.

Camera's Ondersteunde brandpuntsafstand/Opnameafstand

F70-Serie • 85 mm/2 m ofmeer • 105 mm ofmeer/Geen beperking

F60-Serie • 105 mm/2,5 m ofmeer • 135 mm ofmeer/Geen beperking

F50-Serie • 135 mm/2,5 m ofmeer • 200 mm/Geen beperking

F65-Serie, F55-Serie • 105 mm/3 m ofmeer • 135 mm ofmeer/Geen beperking

F75-Serie, Pronea 600i • 85 mm/2,5 m ofmeer • 105 mm ofmeer/Geen beperking

Pronea S • 200 mm/2 m ofmeer

Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en beschermen het objektief.

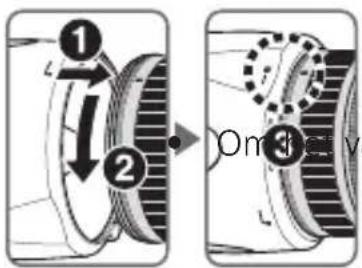

De zonnekap bevestigen

Zorg ervoor dat de montage-index voor zonnekap () wordt uitgelijnd met de instel-index voor zonnekap ( (3)

tmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de Bevestigings-index voor zonnekap () ) in plaats van aan de buitenste rand.

• Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen.
• Om de zonnekap op te bergen, bevestigt u undeze omgekeerd op het objectief.

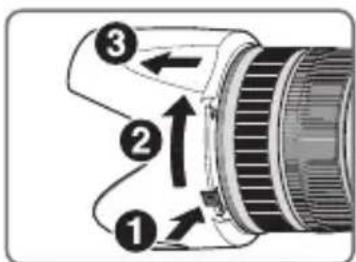

De zonnekap losmaken

Terwijl u de vrijetknop voor zonnekapvergrendeling (1) omlaag gedrukt houdt, draait u de zonnekap rechtsom (gezien vanaf de camerakant) (2, 3).

Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera's voor elke fotogelegenheid. De volgende worden voor dit objektief aangeraden:

@: Uitstekende scherpstelling
O: Redelijk scherpstelling Lichte vignettering of moiré treedt op in de zoeker maar nicht op de Foto.

—: Niet beschikbaar

(:) Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting). Bij F6-camera's kut u de belichting corrigeren door 'Ander matglas' te selecteren voor persoonlijke instelling 'b6: Compensatie voor matglas' en het LW-bereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wonneer u een ander type matglas gebruikt dan type B of E, selekteert u 'Ander matglas', zelfs als de gewenste correctie '0' is (geen correctie vereist). Voor de F5 corrigeert u de belichting via persoonlijke instelling 18 op de camera. Raadpleeg de Gebruikshandleiding van de camera vooreer informatatie.

Een leegvakje betekent 'niet van toepassing'. Aangezien een M-type matglas zowel kan worden gezruikt voor macrofotografie met een vergrottingsfactor van 1:1 of hoger als voor microfotografie, heeft dit matglas andere toepassingen dan de andere matglazen.

Belangrijk

• Voor de F5 können bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.
• Bij gebruik van B-type en E-type matglazen in andere camera's dan de hierboven vermelde, raadpleegt u de kolommen voor de B-type en E-type matglazen.

Onderhoud van het objectief

• Let op dat u Niet alleen de camera vasthoudt wanner het objectief is aangebracht want dit kan resulteren in beschadiging van de camera (objectiefvatting). Houd het objectief en de camera bevde vast wanner u deze draagt.
• Zorg ervoor dat de CPU-contactpunten Niet vuil of beschadigd worden.
• Als de rubberen pakking van de objectiefvatting is beschadigd,要去 het objectief voor reparatie waar de dichtstbijzijnde door Nikon erkende servicedienst brengen.
• Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objektiefdoekje met ethanol (alcohol) of objektiefreiniger. Maak ronddraaiende bewegingen van het midden maar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.
• NC-filters zijn beschikbaar om het voorste objectiefelement te beschemmen. De zonnekap helpt ook om de voorkant van het objectief te beschemmen.
• Wanneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als dechterste objectiefdoppen vast.
• Wonneer het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap.
• Bewaar het objectief op een koele, drogeplaats wanner u deze gedurende een langeperiode Niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicalien zoals kamfer en naftaleen.
• Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zijn vervaardigduit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standaardaccessoires

• 77mm makkelijk te bevestigen voorste objectiefdop LC-77
• Achterste objectiefdop
  Bajonetkap HB-48
• Zachte tas CL-M2

Optioneel accessoire

• 77mm vastschroefbare filters
• AF-S teleconverters (TC-14E II/TC-14EIII/TC-17EII/TC-20EIII)

Technische gegevens

Objectief type: G-type AF-S Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting

Brandpuntsafstand: 70-200mm

Maximaal diafragma: f/2,8

Objectiefconstructie: 21 elementen in 16 groepen (7 ED tenselementen en sommige tenselementen met Nano Crystal Coat)

Beeldhoek: 34^20' - 12^20' bij 35mm (135) formaat Nikon film-SLR camera's en Nikon FX-formaat digitale SLR-camera's 22^50' - 8^ bij Nikon DX-formaat digitale SLR-camera's 27^40' - 9^50' bij camera's met IX240-systeem

Schaal 70,85,105,135,200mm brandpuntsafstand:

Afstandsinformationie: Doergeven aan camera body

Zoombediening: Handmatig via除去 zoomring

Scherpstelling: Nikon Internal Focusing-system (IF), autofocus met Silent Wave Motor; handmatig met scherpstellen met除去 scherpsteling

Vibratiereductie: Lens-shift methode behulp van voice coil-motoren (VCM's)

Schaal Schaalverdeling in meters vanaf 1,4 m tot oneindig () opnameafstand:

Dichtste 1,4 m vanaf filmvlak bij alle zoomstanden scherpstelafstand:

Aantal 9 stuks (afgerond) diafragmalamellen:

Diafragmaschaal: f/2,8 tot f/22

Belichtingsmeting: Door middel van volledige diafragma-methode bij camera's met CPU-interfacesystem

Scherpstelling-Uitgerust; twee bereiken beschikbaar: FULL ( -1,4m) begrenzungsschakelaar: of -5m

Statiefkraag: Draaabaar over 360^ , objectiefrotatiepositie-index bij 90^ , alleen statiefkraag afneembaar

Afmetingen: Circa 87 mm (diameter) x 205,5 mm (afstand van de objectiefvatting op de camera)

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving of verplichting van de zijde van de fabrikant.
