AFS Nikkor 1424mm f2.8G ED - Lens NIKON - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING AFS Nikkor 1424mm f2.8G ED NIKON

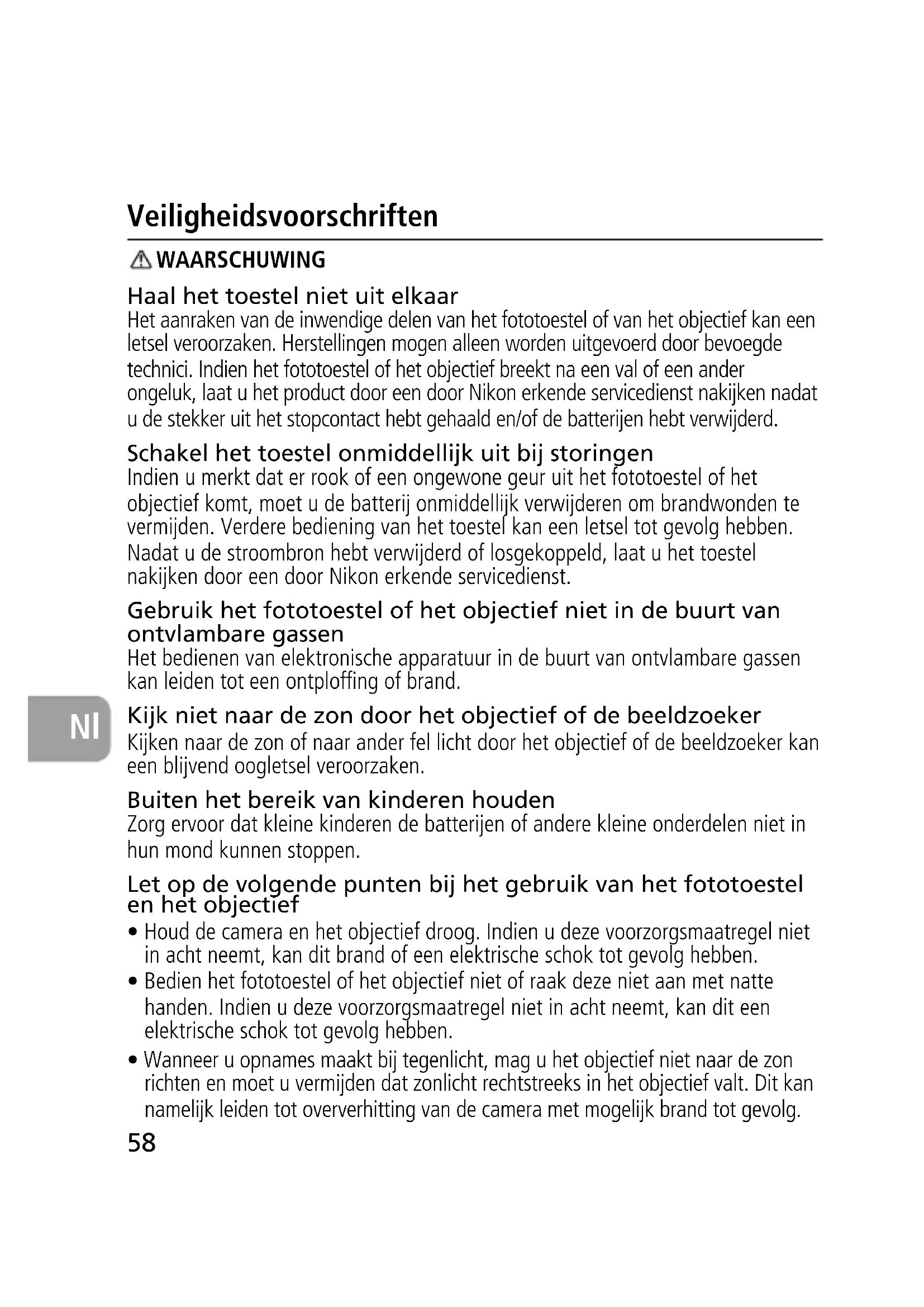

Nl-20 Veiligheidsvoorschriften WAARSCHUWING Haal het toestel niet uit elkaar Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd. Schakel het toestel onmiddellijk uit bij storingen Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst. Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand. Kijk niet naar de zon door het objectief of de beeldzoeker Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken. Buiten het bereik van kinderen houden Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen. Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.

• Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.

• Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg.59

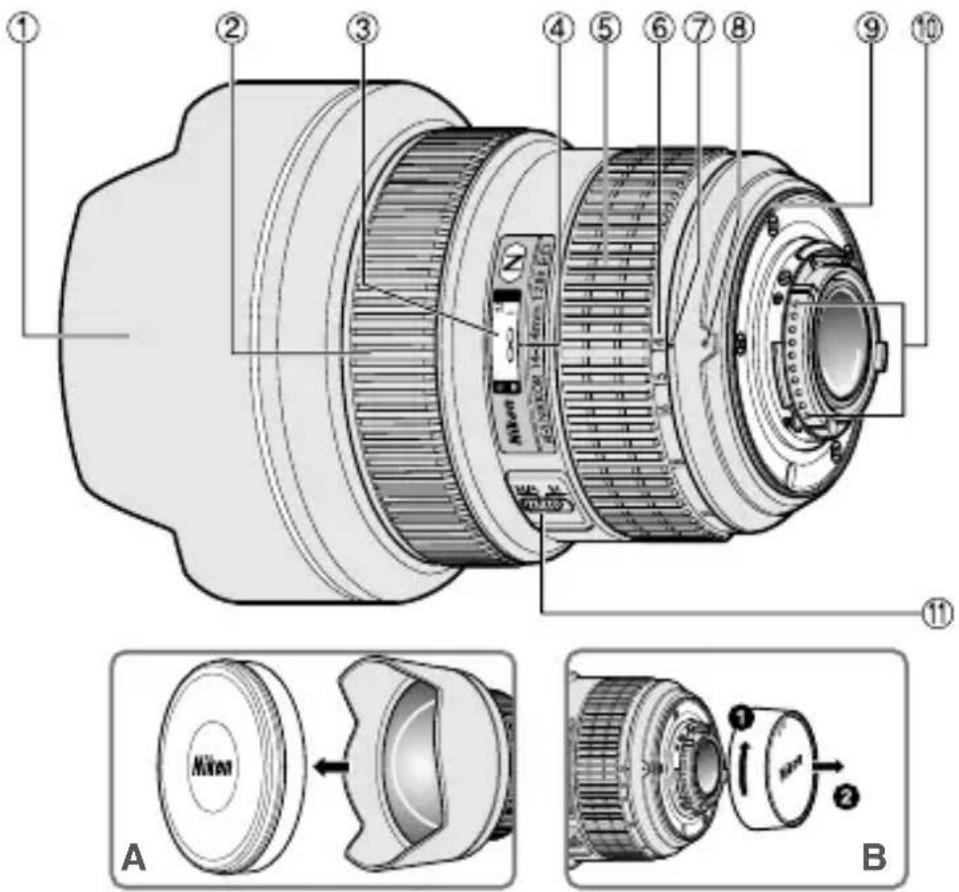

• Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp. Terminologie ( ): Referentiepagina 1 Zonnekap 2 Scherpstelring (p. 62) 3 Afstandsschaal 4 Afstandsindexlijn 5 Zoomring (p. 63) 6 Schaal brandpuntsafstand 7 Indexlijn brandpuntsafstand 8 Bevestigingsindex 9 Rubberen pakking van objectiefvatting (p. 61) 0 CPU-contacten (p. 61)

Schakelaar voor scherpstelstand (p. 62)

• Vanwege de vorm van het objectief kan het oppervlak gemakkelijk beschadigen als dit in contact komt met andere voorwerpen. Ter bescherming van het objectief dient u altijd de lensdop te bevestigen wanneer u het objectief niet gebruikt en terwijl u het objectief op de camera bevestigt of verwijdert.60

Nl-20 Geschikte camera's en beschikbare functies Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de gebruikshandleiding van de camera voor meer informatie. *1 P inclusief AUTO (algemeen programma) en onderwerpsstanden (Digital Vari-Program).*2 Handmatig (M) is niet beschikbaar.

Gefeliciteerd met de aanschaf van dit AF-S NIKKOR 14-24 mm f/2,8G ED- objectief. Dit is een hoogwaardig objectief met interne scherpstelling (IF) die een Silent Wave Motor gebruikt om het scherpstelmechanisme aan te sturen, vandaar de aanduiding 'S'. Daardoor werkt de automatische scherpstelling vloeiend, stil en vrijwel direct. ■Belangrijkste functies

• De standen autofocus (A) en handmatig (M) kunnen gemakkelijk worden geselecteerd met de schakelaar voor de scherpstelstand.

• Automatische scherpstelling met handmatige aanpassing is mogelijk, zodat u direct kunt overschakelen van automatische naar handmatige scherpstelling. Camera’s Autofocus Belichtingsstand

• Een nauwkeuriger belichtingsregeling is mogelijk als het objectief is bevestigd op een Nikon-camera met 3D-matrixmeting, aangezien informatie over de afstand tot het onderwerp door het objectief wordt doorgegeven aan de camera.

• Het gebruik van drie asferische en twee ED-lenselementen (Extra-lage Dispersie) zorgt voor scherpe beelden, vrijwel zonder kleurranden. Dankzij een diafragma van negen lamellen dat een bijna ronde opening oplevert, worden onscherpe delen voor of achter het onderwerp mooi wazig weergegeven.

• De Nano Crystal Coat op enkele lenselementen zorgt onder alle opnameomstandigheden voor scherpe, heldere foto's, van zonnige buitenopnamen tot binnenopnamen bij sfeerlicht. ■Belangrijk Til het objectief niet op aan de zonnekap, ook niet als het objectief niet op de camera is bevestigd. De zonnekap kan losschieten, waardoor het objectief of de camera kan vallen.

• Let erop dat de CPU-contacten 0 niet vuil worden of beschadigen.

• Bij montage op een Nikon DX-formaat digitale spiegelreflexcamera’s, zoals de D300-serie en de D7000, wordt de beeldhoek 90°–61° en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 21 – 36 mm.

• Als de rubberen pakking van de objectiefvatting 9 is beschadigd, dient u het objectief voor reparatie naar een door Nikon erkende leverancier of servicedienst te brengen.62

Stel de selectieknop voor de scherpstelstand op de camera in aan de hand van de onderstaande tabel. ■Autofocus met handmatige aanpassing (stand M/A) 1 Zet de schakelaar voor de scherpstelstand ! op [M/A]. Opmerking: Zorg ervoor dat u de schakelaar zo instelt dat de aanduiding precies samenvalt met [M/A]. 2 Autofocus is mogelijk, maar u kunt de scherpstelling handmatig wijzigen door aan de scherpstelring 2 te draaien terwijl u de ontspanknop of de AF-startknop (AF-ON) op de camera licht indrukt. 3 U annuleert de handmatige aanpassing door de ontspanknop of de AF-startknop op de camera nogmaals licht in te drukken. De camera schakelt terug naar de autofocusstand. ■ Voor een goed resultaat bij gebruik van autofocus Zie “Opmerkingen over het gebruik van groothoek of supergroothoek AF Nikkor objectieven” (p. 122). Scherpstelstand van objectief Camera’s MM/A Scherpstelstand van camera Nikon digitale spiegelreflexcamera (Nikon FX/DX-formaat), F6, F5, F4-serie, F100, F90X, F90-serie, F80-serie, F75-serie, F70-serie, F65-serie, Pronea 600i, Pronea S

Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt, behalve bij de F-601 M.) Autofocus met handmatige voorkeuze Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt.) Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt.) F60-serie, F55-serie, F50-serie, F-801s, F-801, F-601 M, F-401x, F-401s, F-40163

Draai voordat u scherpstelt aan de zoomring 5 totdat de gewenste compositie in de zoeker wordt weergegeven. Als de camera een knop of hendel voor scherptedieptecontrole heeft, kunt u de scherptediepte controleren terwijl u door de zoeker van de camera kijkt.

• De afstandsschaal geeft niet de exacte afstand weer tussen het onderwerp en de camera. Waarden zijn benaderingen en dienen enkel als algemene referentie.

4. Het diafragma instellen

Stel het diafragma in op de camera.

5. Flitsfoto's maken met camera's met ingebouwde

flitser Bij gebruik van deze camera’s treedt vignettering op omdat het licht van de flitser gehinderd wordt door het objectief.

• Zie de camerahandleiding voor de meest recente informatie over vignettering met dit objectief. Camera’s Ondersteunde brandpuntsafstand/ Opnameafstand D7100 (1,3x uitsnede van DX) 24 mm/3 m of meer Andere camera's Vignettering treedt op bij elke opnameafstand.64

Er zijn diverse verwisselbare matglazen beschikbaar voor bepaalde Nikon- reflexcamera's die geschikt zijn voor allerlei soorten opnamen. De aanbevolen matglazen voor dit objectief zijn: : Uitstekende scherpstelling : Acceptabele scherpstelling Geringe vignettering of moirépatronen verschijnen in de zoeker, maar niet op de film. —: Niet beschikbaar Een leeg vakje betekent ‘niet van toepassing’. Aangezien een Mtype matglas zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, heeft dit matglas andere toepassingen dan de andere matglazen. Opmerking:

• Voor de F6 moet bij gebruik van andere matglazen dan type B of E “Ander matglas” worden geselecteerd in persoonlijke instelling. Raadpleeg de gebruikshandleiding van de camera voor verdere informatie.

• Voor de F5 kunnen bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

• Bij gebruik van B- en E-matglazen in andere camera's dan de hierboven vermelde raadpleegt u de kolommen voor de B- en E-matglazen. MatglasCamera F5+DP-30

7. Objectiefonderhoud

• Reinig het objectiefoppervlak met een blaasborsteltje. Gebruik voor het verwijderen van vuil en vlekken een zachte, schone katoenen doek of een lenstissue die is bevochtigd met ethanol (alcohol) of lensreiniger. Wrijf in ronde bewegingen vanuit het midden naar de buitenrand, waarbij u erop let dat u geen vlekken achterlaat of andere delen van het objectief aanraakt.

• Gebruik nooit thinner of benzeen om het objectief te reinigen aangezien het objectief hierdoor kan beschadigen en dit kan leiden tot brand of gezondheidsproblemen.

• Wanneer het objectief niet in gebruik is, bevestigt u de lensdop om het voorste lenselement te beschermen.

• Wanneer u het objectief opbergt in de objectieftas, bevestigt u zowel de voorste als de achterste lensdop.

• Als het objectief gedurende langere tijd niet wordt gebruikt, bergt u dit op een koele, droge plaats op om schimmelvorming te voorkomen. Berg het objectief ook op uit de buurt van direct zonlicht of chemicaliën zoals kamfer of nafta.

• Zorg dat er geen water op het objectief terechtkomt en laat het objectief niet in water vallen aangezien dit leidt tot roestvorming en defecten.

• Sommige onderdelen van het objectief zijn gemaakt van hard plastic. Om beschadiging te voorkomen mag u het objectief nooit op een zeer warme plaats laten liggen.

• Snelle temperatuursveranderingen kunnen schadelijke condensatie veroorzaken aan de binnen- en buitenkant van het objectief. Plaats, voordat u het objectief van een warme naar een koude omgeving of vice versa verplaatst, het objectief in een tas of plastic etui om de temperatuursverandering te vertragen.

Nl-20 Andere accessoires zijn mogelijk niet geschikt voor gebruik met dit objectief. Raadpleeg de gebruikshandleiding van het accessoire voor meer informatie.

Type objectief: G-type AF-S DX Zoom-Nikkor-objectief met ingebouwde CPU en Nikon-bajonetvatting Brandpuntsafstand: 14–24mm Maximaal diafragma: f/2,8 Objectiefconstructie: 14 elementen in 11 groepen (2 ED lenselementen, 3 asferische lenselementen en sommige lenselementen met Nano Crystal Coat) Beeldhoek: 114° – 84° voor analoge kleinbeeld- spiegelreflexcamera’s en digitale FX-formaat spiegelreflexcamera’s van Nikon 90° – 61° voor DX-formaat digitale spiegelreflexcamera’s van Nikon 102° – 71° voor IX240-camera’s Schaal brandpuntsafstand: 14, 15, 16, 18, 20, 24mm Afstandsinformatie: Doorgegeven aan camerabody Zoomen: Handmatig via aparte zoomring Scherpstelling: Nikon IF-systeem (Internal Focusing) met interne Silent Wave Motor; handmatig via aparte scherpstelring Schaal opnameafstand: In meters en feet van 0,28 m – tot oneindig (∞) Kortste scherpstelafstand: 0,28 m vanaf filmvlak (op 18 mm – 24 mm), 0,3 m vanaf filmvlak (op minder dan 18 mm) Aantal diafragmalamellen: 9 (afgerond) Diafragma: Volledig automatisch Diafragmabereik: f/2,8 – 22 Belichtingsmeting: Via volledig diafragma Afmetingen: Circa 98 mm (diameter) x 131,5 mm (afstand vanaf de bajonetvatting op de camera) Gewicht: Circa 970 gram67

Nl-20 Specificaties en ontwerp kunnen zonder aankondiging of verplichting van de zijde van de fabrikant worden gewijzigd.68

Vanwege de optische kenmerken van dit objectief neemt de brandpuntsafstand iets af wanneer het objectief dichterbij scherpstelt.

Opmerkingen over het gebruik van groothoek of supergroothoek AF Nikkor objectieven In de volgende gevallen is het mogelijk dat autofocus niet juist werkt wanneer u foto’s maakt met breedbeeld of superbreedbeeld AF Nikkor objectieven.

1. Wanneer het hoofdonderwerp in het scherpstelkader tamelijk klein is.

Wanneer een persoon die voor een verafgelegen achtergrond staat in het scherpstelkader wordt gebracht, zoals getoond in Afb. A (blz. 122), kan de achtergrond scherp zijn terwijl het onderwerp niet scherp is.

2. Wanneer het hoofdonderwerp een uit kleine patronen bestaand onderwerp of scène is.

Wanneer het onderwerp kleine patronen heeft of weinig contrast, bijv. een veld bedekt met bloemen, zoals getoond in Afb. B (blz. 123), kan het moeilijk zijn om met autofocus een goede scherpstelling te verkrijgen. U kunt in deze gevallen het volgende doen: (1) Stel scherp op een ander onderwerp dat op ongeveer dezelfde afstand van de camera is, gebruik vervolgens de scherpstelvergrendeling, richt de camera weer op het oorspronkelijke onderwerp en maak de foto. (2) Of zet de schakelaar voor de scherpstelstand op M (handmatig) en stel handmatig scherp.

Mededeling voor Europese klanten Dit pictogram geeft aan dat elektrische en elektronische apparaten via gescheiden inzameling moet worden afgevoerd. Het volgende is alleen van toepassing op gebruikers in Europese landen:

• Dit product moet gescheiden van het overige afval worden ingeleverd bij een daarvoor bestemd inzamelingspunt. Gooi dit product niet weg als huishoudafval.

• Gescheiden inzameling en recycling helpt bij het behoud van natuurlijke bronnen en voorkomt negatieve consequenties voor mens en milieu die kunnen ontstaan door onjuist weggooien van afval.

• Neem voor meer informatie contact op met de leverancier of de gemeentelijke reinigingsdienst. Nl20Jp-20
