MODE D'EMPLOI AFS Nikkor 1424mm f2.8G ED NIKON

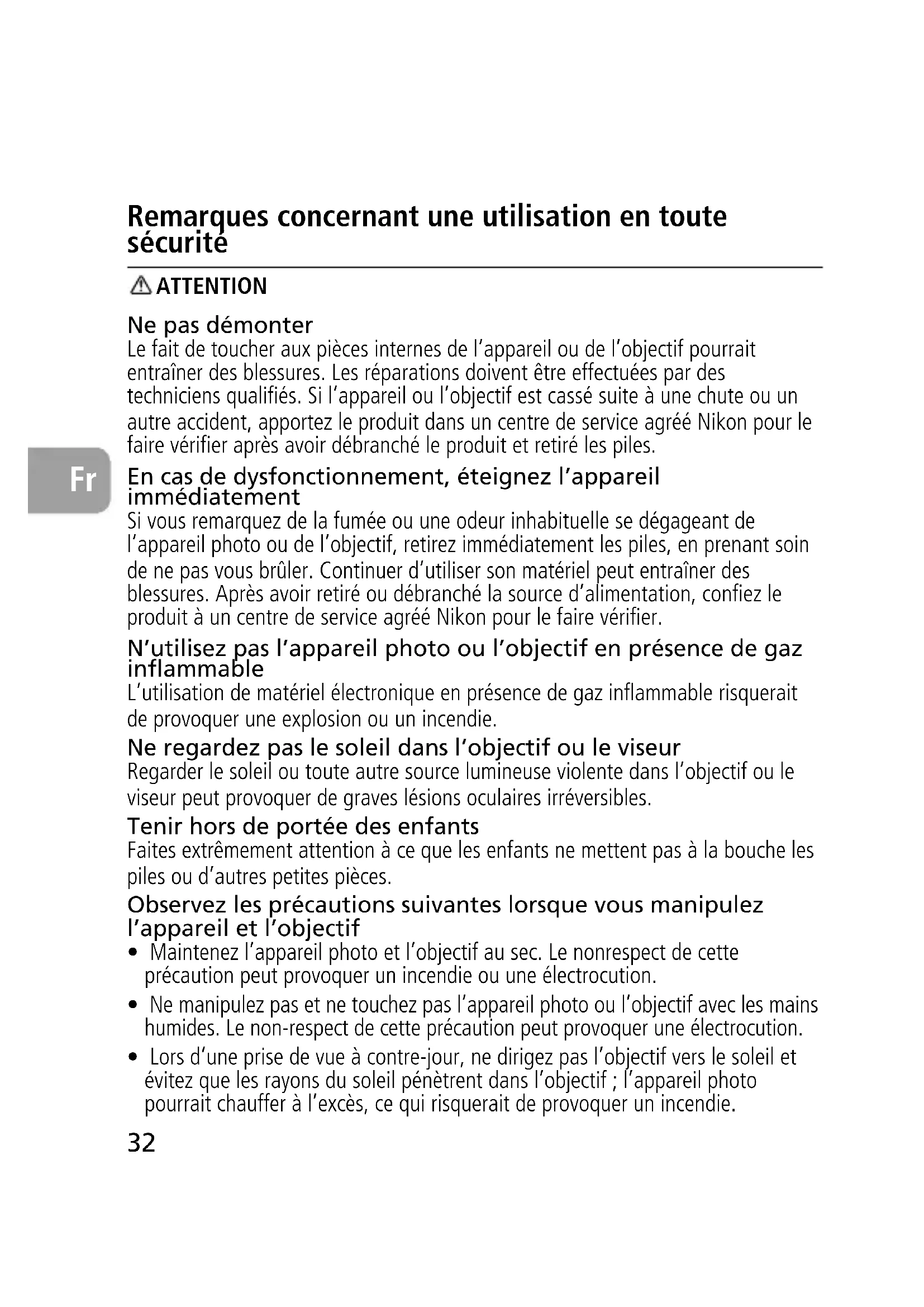

Fr-20 Remarques concernant une utilisation en toute sécurité ATTENTION Ne pas démonter Le fait de toucher aux pièces internes de l’appareil ou de l’objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l’appareil ou l’objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles. En cas de dysfonctionnement, éteignez l’appareil immédiatement Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l’appareil photo ou de l’objectif, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d’utiliser son matériel peut entraîner des blessures. Après avoir retiré ou débranché la source d’alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier. N’utilisez pas l’appareil photo ou l’objectif en présence de gaz inflammable L’utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une explosion ou un incendie. Ne regardez pas le soleil dans l’objectif ou le viseur Regarder le soleil ou toute autre source lumineuse violente dans l’objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles. Tenir hors de portée des enfants Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d’autres petites pièces. Observez les précautions suivantes lorsque vous manipulez l’appareil et l’objectif

• Maintenez l’appareil photo et l’objectif au sec. Le nonrespect de cette précaution peut provoquer un incendie ou une électrocution.

• Ne manipulez pas et ne touchez pas l’appareil photo ou l’objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.

• Lors d’une prise de vue à contre-jour, ne dirigez pas l’objectif vers le soleil et évitez que les rayons du soleil pénètrent dans l’objectif ; l’appareil photo pourrait chauffer à l’excès, ce qui risquerait de provoquer un incendie.33

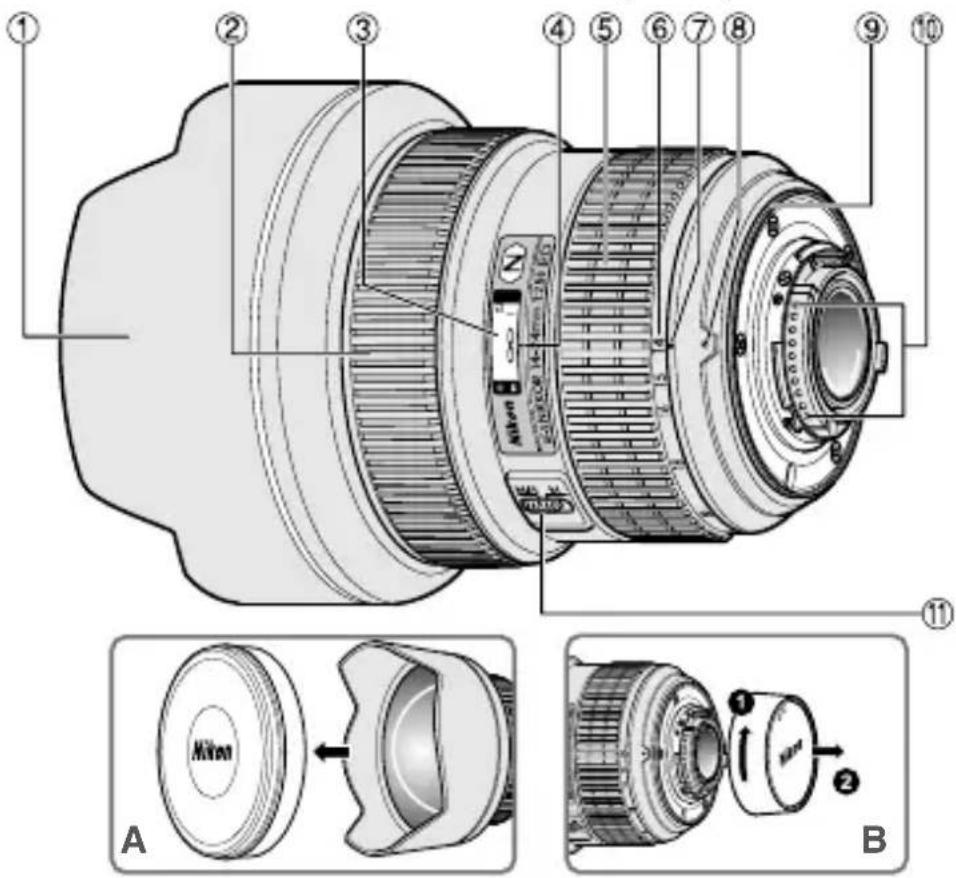

• Lorsque vous n’utilisez pas l’objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l’objectif à l’abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l’objectif peut concentrer la lumière du soleil sur un objet inflammable. Nomenclature ( ): Page de référence 1 Parasoleil fixé 2 Bague de mise au point (p. 36) 3 Échelle des distances 4 Ligne de repère des distance 5 Bague de zoom (p. 36) 6 Échelle de focale 7 Ligne d’index d’échelle de focale 8 Repère de montage

Joint en caoutchouc de l’objectif (p. 35) 0 Contacts électroniques (p. 35) ! Commutateur de mode de mise au point (p. 36)

• En raison de sa forme, la lentille frontale peut être facilement endommagée au contact d'autres objets. Pour la protéger, mettez toujours en place le capuchon lorsque vous n'utilisez pas l'objectif, ainsi que lors du montage/démontage sur l'appareil photo.34

Fr-20 Appareils utilisables et fonctions disponibles Il peut y avoir des restrictions et des limites pour les fonctions disponibles. Consultez le manuel d’utilisation de l’appareil pour obtenir les détails. *1 P inclut AUTO (Programme à usage général) et le système Vari-programme.*2 Manuel (M) n’est pas disponible.

Merci d’avoir porté votre choix sur l’objectif AF-S NIKKOR 14-24mm f/2,8G ED. C’est un objectif haute performance à mise au point interne (IF) utilisant un moteur à ondes silencieux pour entraîner le mécanisme de mise au point, d’où la désignation “S”. Cela permet une mise au point automatique régulière, silencieuse et presque instantanée. ■Principales caractéristiques

• Les modes autofocus (A) et manuel (M) sont facilement sélectionnables avec le commutateur de mode de mise au point.

• Un mode autofocus avec priorité manuelle est disponible et permet de passer immédiatement de l’autofocus à la mise au point manuelle.

• Un contrôle d’exposition plus précis est possible quand cet objectif est monté sur un appareil Nikon à mesure matricielle 3D, parce que l’information de distance au sujet est transférée de l’objectif au boîtier.

• L’utilisation de trois éléments asphérisque et de deux éléments ED (dispersion extra basse) assure des images nettes virtuellement exemptes de frangeage Appareil Autofocus Mode d’exposition

: Possible : Impossible Reflex numériques Nikon (format Nikon FX/DX) F6, F5, F100, série F80, série F75, série F65 Pronea 600i, Pronea S*

Fr-20 couleur. Et l’emploi d’un diaphragme à 9 lames produisant une ouverture quasi circulaire estompe agréablement les images floues à l’avant ou à l’arrière du sujet.

• Le traitement nanocrystal sur certaines lentilles permet d'assurer une image nette dans toutes les conditions de prise de vue, des extérieurs ensoleillés aux scènes en intérieur sous les spots. ■Important Ne portez pas l'objectif par le capuchon, même non monté sur le boîtier. Le capuchon peut se détacher et causer la chute de l'objectif ou de l'appareil photo.

• Veillez à ne pas salir ni endommager les contacts électroniques 0.

• Lorsqu’il est monté sur les reflex numériques Nikon au format DX comme la série D300 et D7000, le champ angulaire de l’objectif devient 90°- 61° et la focale équivalente en 24 x 36 mm est d’environ 21 mm-36 mm.

• Si le joint en caoutchouc de l’objectif 9 est endommagé, rendez-vous chez votre revendeur ou dans le centre de réparations agréé Nikon le plus proche pour réaliser les réparations nécessaires.

Réglez le sélecteur du mode de mise au point de l’appareil conformément à ce tableau : Mode de mise au point de l’objectif Appareil

Mise au point manuelle (le télémètre électronique peut être utilisé, sauf sur le F-601 M.) Autofocus avec priorité manuelle Mise au point manuelle (le télémètre électronique peut être utilisé.) Mise au point manuelle (le télémètre électronique peut être utilisé.) Reflex numériques Nikon (format Nikon FX/DX), F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S36

Fr-20 ■Autofocus avec priorité manuelle (Mode M/A) 1 Réglez le commutateur de mode de mise au point ! sur [M/A]. Remarque : Assurez-vous de régler le commutateur de sorte que l’indicateur s’aligne précisément sur [M/A]. 2 Cela permet la mise au point automatique, mais il est possible d’utiliser la priorité manuelle en agissant sur la bague de mise au point 2 manuelle séparée tout en appuyant légèrement sur le déclencheur ou la commande d'activation de l’AF (AF-ON) sur l’appareil. 3 Pour annuler la commande manuelle, appuyez de nouveau légèrement sur le déclencheur ou la commande d'activation de l’AF de l’appareil. Ceci remettra l’appareil photo en mode autofocus. ■ Obtenir de bons résultats avec la mise au point automatique Reportez-vous à “Remarques sur l’emploi des objectifs grand-angle ou super grand-angle AF Nikkor” (p. 122).

3. Mise au point, cadrage au zoom et profondeur de

champ (p. 112) Tournez d’abord la bague de zoom 5 jusqu’à ce que la composition souhaitée soit cadrée dans le viseur avant la mise au point automatique. Si votre appareil est pourvu d’un bouton ou levier de prévisionnage de la mise au point (ouverture réelle), vous pourrez observer la profondeur de champ en regardant dans le viseur.

• L’échelle de distance n’indique pas la distance précise entre le sujet et l’appareil photo. Les valeurs sont approximatives et ne doivent être considérées que comme une estimation générale.

4. Réglage de l’ouverture

Réglez l’ouverture sur le boîtier.37

5. Prise de vues avec un appareil à flash intégré

Le vignettage se produit quand vous utilisez ces appareils photo parce que la lumière émise par le flash peut être retenue par la monture de l’objectif.

• Pour obtenir les dernières informations sur le vignettage avec cet objectif, reportez-vous au manuel de l’appareil photo. Appareils Longueur focale/Distance de prise de vue prises en charge D7100 (recadrage égal à 1,3x DX) 24 mm/3 m ou plus Autres appareils photos Le vignettage se produit à n’importe quelle distance de prise de vue.

6. Verres de visée recommandés

Divers verres de visée sont disponibles pour certains appareils photo reflex Nikon qui s’adaptent à toutes les conditions de prise de vue. Les verres recommandés avec cet objectif sont listés ci-dessous : : Mise au point excellente : Mise au point passable Un vignetage affecte l’image du verre. L’image sur la pellicule ne porte cependant aucune trace de ceci. —: Non disponible Un blanc indique aucune application. Étant donné que le verre M peut être utilisé pour la macrophotographie à un rapport d’agrandissement 1:1 ou plus et pour la photomicrographie, il a des applications différentes de celles des autres verres. Remarque:

• Pour les appareils F6, lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner « Activ. : autre » dans le réglage personnalisé. VerreAppareil F5+DP-30

Fr-20 Reportez-vous au manuel d'utilisation de l'appareil pour plus d'informations.

• Pour les appareils F5, seuls les verres de mise au point EC-B, EC-E, B, E, J, A, L peuvent être utilisés avec la mesure matricielle.

• Lors de l’utilisation de verres B et E dans des appareils autres que ceux indiqués ci-dessus, reportez-vous aux colonnes des verres B et E.

7. Entretien de l’objectif

• Nettoyez la surface de l’objectif avec un pinceau soufflant. Pour enlever les poussières ou les traces, utilisez de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l’alcool éthylique (éthanol). Essuyez en effectuant un mouvement circulaire en partant du centre.

• N’employez jamais de solvant ou de benzène qui pourrait endommager l’objectif, prendre feu ou nuire à la santé.

• Lorsque l'objectif n'est pas utilisé, mettez le capuchon en place pour protéger la lentille frontale.

• Lors du rangement de l’objectif dans son étui, pensez à remettre en place les bouchons avant et arrière.

• En cas d’inutilisation pour une longue période, entreposez l’objectif dans un endroit frais, sec et aéré pour éviter les moisissures. Tenez l'objectif éloigné des sources de lumière, et des produits chimiques (camphre, naphtaline, etc.).

• Ne projetez pas de l'eau sur l'objectif et ne l'immergez pas : cela pourrait le rouiller et provoquer des dommages irréparables.

• Divers matériaux de synthèse sont utilisés dans la fabrication. Pour éviter tout problème, ne soumettez pas l’objectif à de fortes chaleurs.

• Les changements brusques de température peuvent être à l’origine d’une condensation préjudiciable à l’intérieur et à l’extérieur de l’objectif. Avant de faire passer l’objectif d’un environnement chaud à froid ou vice versa, rangez-le dans un sac ou dans une boîte en plastique pour ralentir le changement de température.

8. Accessoires fournis

• Capuchon d’objectif avant à glisser • Bouchon arrière • Étui semi-souple CL-M3

9. Accessoires incompatibles

• Téléconvertisseur (tous les modèles) • La bague auto. BR-2A, BR-4 et tous les modèles de bague d’auto-rallonge PK, les bagues K, les accessoires de mise au point soufflet et les filtres. • Bague de fixation SX-139

Fr-20 L’emploi d’autres accessoires peut ne pas être adapté avec cet objectif. Lisez attentivement le manuel d’utilisation de l’accessoire pour les détails.

10. Caractéristiques

Type d’objectif : Objectif Zoom-Nikkor AF-S de type G avec microprocesseur intégré et monture à baïonnette Nikon. Focale : 14mm–24mm Ouverture maximale: f/2,8 Construction optique : 14 éléments en 11 groupes (2 verres ED, 3 lentilles asphériques et plusieurs lentilles à couche déposée de nano cristal) Champ angulaire: 114° – 84° avec les reflex argentiques 24x36 Nikon et reflex numériques Nikon au format FX 90° – 61° avec les reflex numériques Nikon au format DX 102° – 71° avec les appareils photo IX240 Focales : 14, 15, 16, 18, 20, 24mm Informations de distance : Communiquée au boîtier de l'appareil photo Zooming: Manuel avec bague de zoom séparée Mise au point : Système de mise au point interne (IF) Nikon (utilisant un moteur silencieux SMW), manuelle par bague de mise au point séparée Échelle des distances de prise de vue : Graduée en mètres et pieds de 0,28 m à l’infini (∞) Distance de mise au point minimale : 0,28m à partir du plan focal (à 18mm–24mm), 0,3m à partir du plan focal (à moins de 18mm) Nb. de lamelles du diaphragme : 9 (circulaires) Diaphragme : Entièrement automatique Plage des ouvertures: f/2,8 – 22 Mesure de l’exposition : Via méthode pleine ouverture Dimensions : Env. 98 mm diam. x 131,5 mm (extension à partir de la monture d’objectif située sur l’appareil photo) Poids : Env. 970 g Les caractéristiques et les schémas sont susceptibles d’être modifiés sans préavis ni obligation de la part du constructeur.40

La focale décroît légèrement à mesure que la mise au point de l'objectif se fait plus près, à cause des caractéristiques optiques de cet objectif.

• Näheres zu diesem Thema finden Sie außerdem im Benutzerhandbuch der Kamera im Abschnitt “Gute Ergebnisse mit dem Autofokus”. Remarques sur l’emploi des objectifs grand-angle ou super grand-angle AF Nikkor Dans les situations suivantes, la mise au point automatique peut ne pas fonctionner correctement lors de la prise de vue avec des objectifs grand-angle ou super grand-angle Nikkor.

1. Quand le sujet principal dans les repères de mise au point est relativement petit.

Comme indiqué sur la Fig. A (p. 122), quand une personne debout sur un fond éloigné est placée dans les repères de mise au point, le fond peut être net, alors que le sujet est flou.

2. Quand le sujet principal est une scène ou un sujet petits, à motifs.

Comme indiqué sur la Fig. B (p. 123), quand le sujet a des motifs importants ou est à faible contraste par exemple un champ couvert de fleurs, la mise au point automatique peut être difficile à obtenir. Dans de telles situations: (1) Mettez au point sur un autre sujet équidistant de l’appareil, puis utilisez la mémorisation de la mise au point, recomposez et déclenchez. (2) Ou réglez le sélecteur de mode de mise au point de l’appareil sur M (manuel) et mettez au point manuellement sur le sujet.

• Consultez également “Pour obtenir de bons résultats avec l’autofocus” dans le manuel d’utilisation de votre appareil.126
