用户手册 AFS Nikkor 1424mm f2.8G ED NIKON

×○○×× ××××× ○：使用可 ×：使用不可

3. ズーミングと被写界深度（P.112）

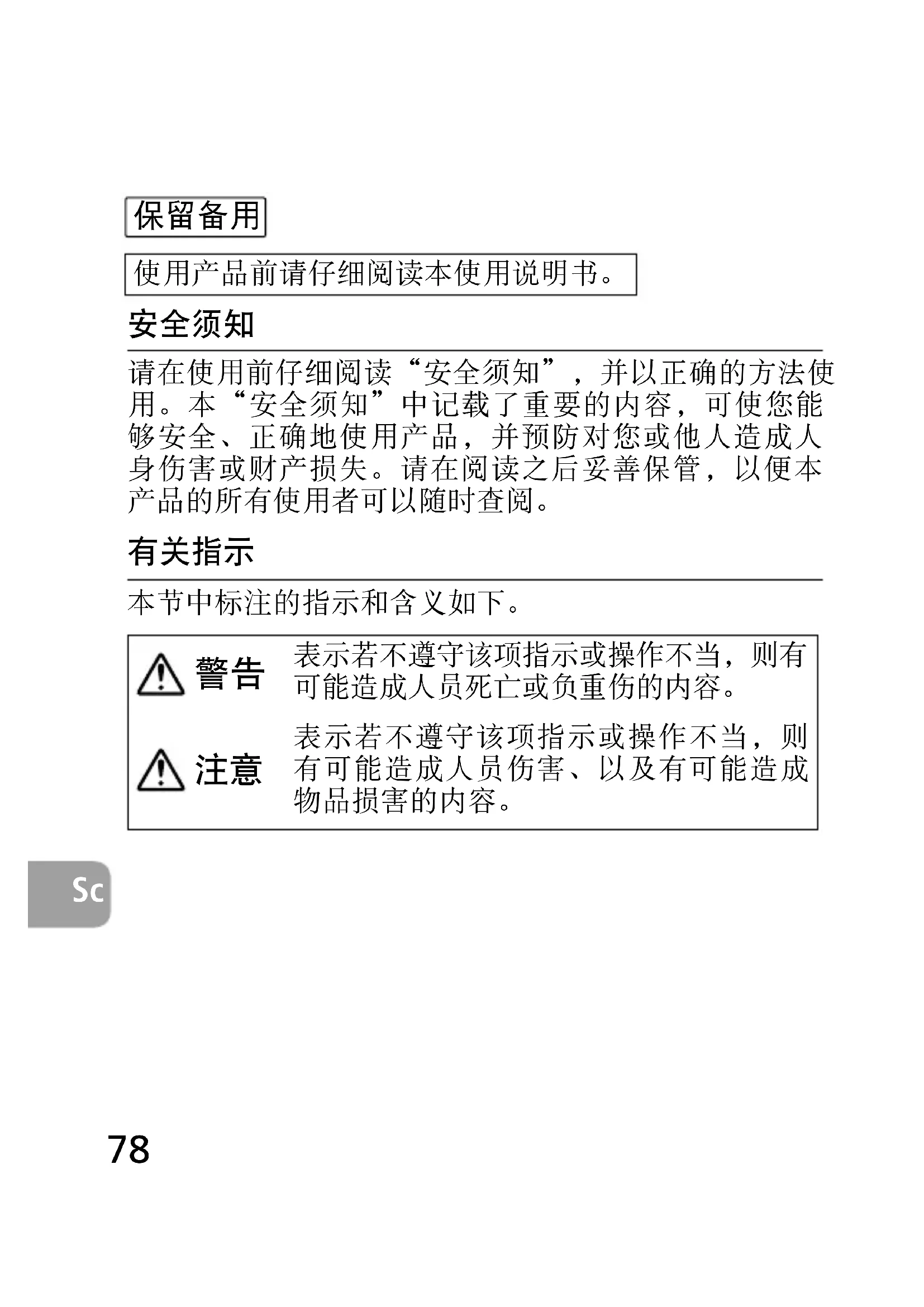

请在使用前仔细阅读“安全须知”，并以正确的方法使 用。本“安全须知”中记载了重要的内容，可使您能 够安全、正确地使用产品，并预防对您或他人造成人 身伤害或财产损失。请在阅读之后妥善保管，以便本 产品的所有使用者可以随时查阅。

表示若不遵守该项指示或操作不当，则有 可能造成人员死亡或负重伤的内容。

表示若不遵守该项指示或操作不当，则 有可能造成人员伤害、以及有可能造成

使用产品前请仔细阅读本使用说明书。 保留备用79

Sc-20 本节使用以下图示和符号对必须遵守的内容作分类和

△符号表示唤起注意（包括警告）的内容。 在图示中或图示附近标有具体的注意内容（左

符号表示禁止（不允许进行的）的行为。 在图示中或图示附近标有具体的禁止内容（左

●符号表示强制执行（必需进行）的行为。 在图示中或图示附近标有具体的强制执行内容（左

切勿自行拆解、修理或改装。 否则将会造成触电、发生故障并导致受伤。

当产品由于跌落而破损使得内部外露 时，切勿用手触碰外露部分。 否则将会造成触电、或由于破损部分而导致

取出照相机电池，并委托经销商或尼康授权 的维修服务中心进行修理。80

当发现产品变热、冒烟或发出焦味等异 常时，请立刻取出照相机电池。 若在此情况下继续使用，将会导致火灾或灼

取出电池时，请小心勿被烫伤。 取出电池，并委托经销商或尼康授权的维修

切勿在有可能起火、爆炸的场所使用。 在有丙烷气、汽油等易燃性气体、粉尘的场 所使用产品，将会导致爆炸或火灾。

切勿在婴幼儿伸手可及之处保管产品。 否则将有可能导致受伤。

否则将对内部零件造成不良影响，并导致火 灾。82

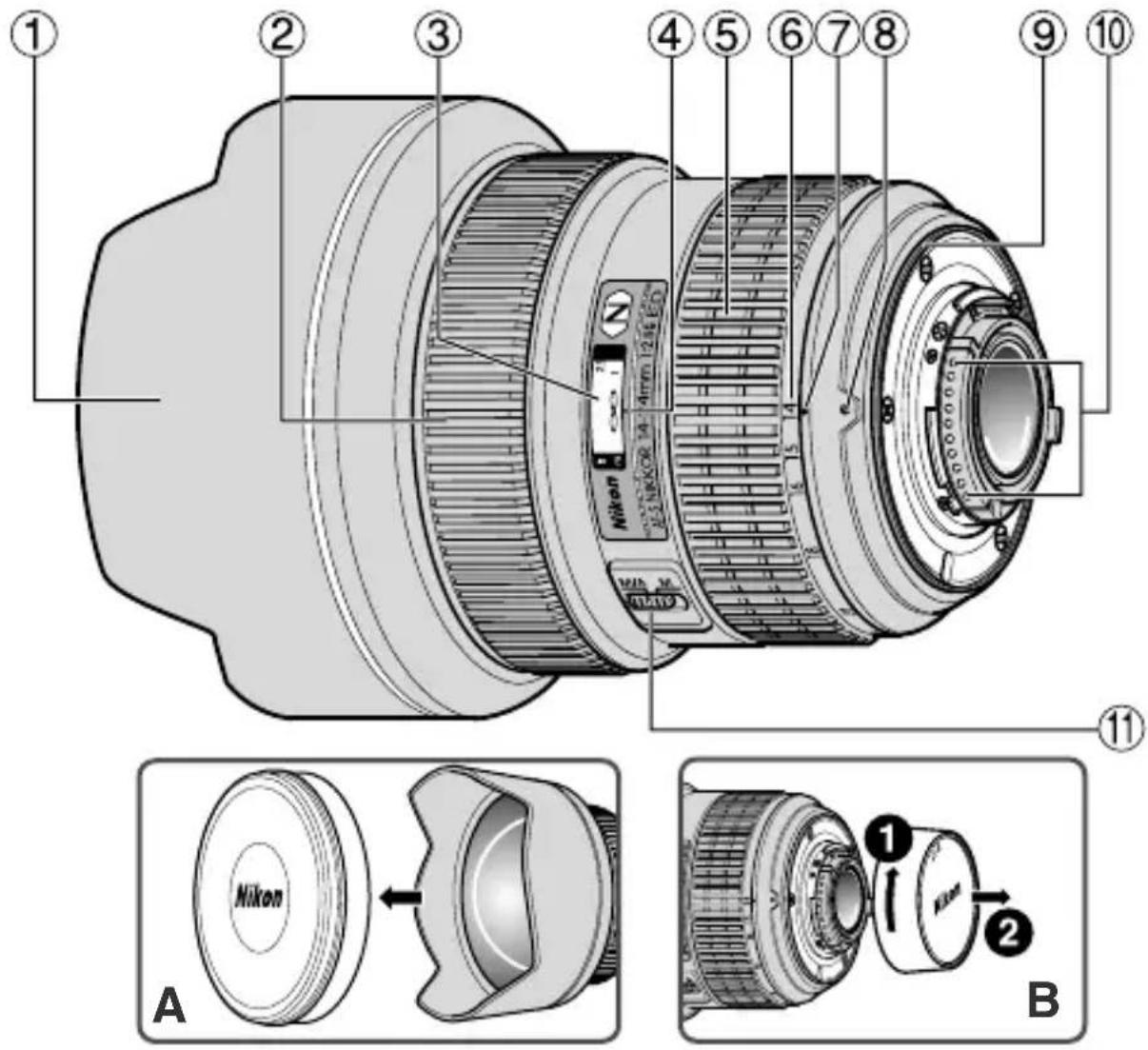

1 固定式镜头遮光罩 2 对焦环（P.86） 3 距离刻度 4 距离标线 5 变焦环（P.87） 6 焦距刻度 7 焦距刻度标线 8 镜头安装标记 9 镜头卡口橡胶垫圈 （P.85） 0 CPU 接点（P.85） ! 对焦模式切换器（P.86）

由于镜头的外形关系，当它的表面与其他物件接触时 很容易受到磨损。为保护镜头，请在镜头不使用时， 以及将镜头安装到照相机上或从照相机上取下时，请

适用的照相机及可用的功能 有些功能可能受到限制。详情请参阅您的照相机使用

尼康数码单镜反光（尼康FX/DX格式）照相机 F6、F5、F100、F80系列 、F75系列、F65系列 Pronea 600i、Pronea S*

F4系列、F90X、F90系列、F70系列 F60系列、F55系列、F50系列 、F-401x、 F-401s、F-401 F-801s、F-801、F-601

F3AF、F-601、F-501、尼康 MF 照相机 （除了F-601M外） *1：P包括AUTO（通用程序）及可变程序系统。 *2：无手动模式（M）可用。84

谢谢您购买AF-S尼克尔14-24mm f/2.8G ED镜头。这是 一个高性能的内部对焦（IF）镜头，采用宁静波动马 达驱动对焦机构，以英文“宁静”的第一字母S为标 志。自动对焦过程流畅、安静，几乎一瞬间就能完

用对焦模式切换器可方便地选择自动对焦（A）和手 动对焦（M）模式。

当此镜头装在有3D矩阵测光能力的尼康照相机身上 时，还可以进行更精确的曝光控制，因为这时镜头会 将拍摄对象距离信息传送到照相机机身上。

采用3片非球面镜和2片ED（超低色散）镜片可有效地 消除色差，从而确保图像清晰。同时，又利用9片光 圈叶片形成一个近乎圆形的光圈开孔，使拍摄对象前 后焦点之外的景物形成舒心悦目的模糊图像。

部分镜片上的纳米结晶涂层（Nano Crystal Coat），确 保在晴天的户外，或是灯光照明的室内等不同的拍摄 环境，均可获得清晰的影像。85

即使在未安装镜头时，也请勿握着镜头盖提起镜头， 镜头盖有可能会与镜头分离，从而导致镜头或照相

本镜头装在尼康DX格式数码单镜反光照相机，如 D300系列和D7000上时，镜头画面视角变成90

与其35毫米相当的焦距约为21～36毫米。

损坏时，请务必让附近的 尼康授权的经销商或维修服务中心修理。86

尼康数码单镜反光（尼康 FX/DX格式）照相机、F6、 F5、F4系列、F100、F90X、 F90系列、F80系列

F75系列、F70系列、 F65系列、Pronea 600i、 Pronea S F60系列、F55系列、 F50系列、F-801s、F-801、 F-601M、F-401x、F-401s、 F-401 ■手动优先的自动对焦（M/A模式）

请务必按照指示器正好对准 〔M/A〕的原则设定开关。

时，应轻压快门释放按钮或照相机上 备有的AF起始钮（AF-ON）。

要取消手动优先时，再次轻按快门释放按钮或照相 机上的AF启 用按钮。此时，照相机将回到自动对焦 模式。87

Sc-20 ■使用自动聚焦功能以取得良好效果 请参阅“有关使用广角或超广角AF尼克尔镜头的注意 事项”（第128页）。

框架内获得满意的构图。如果照相机上 有景深预览（定格）钮或杆，则可在从 取景器观看时观察景深。

距离刻度并不表示拍摄对象和照相机 之间的精确距离。数值是近似值，只

5. 以有内置闪光灯的照相机拍摄闪光照片

由于从闪光灯发出的光线可能会被镜头遮住，所以使 用下列相机时会产生渐晕。

有关使用本镜头时的渐晕的最新信息，请参阅照相机

照相机 支持的焦距 / 拍摄距离 D7100 （DX 1.3 倍裁切） 24mm/3m 或更远 其他照相机 在任何拍摄距离都会产生渐晕。88

各种对焦屏可通用于尼康单镜反光照相机的任何相应

取景器内有轻微渐晕或莫尔条纹图形，但胶片

空白栏意为不宜使用。因为M型对焦屏可同时使用1：1 或以上放大倍率进行宏观拍摄和显微拍摄，因此，不

使用F6照相机时，当使用了B型和E型之外的对焦屏 时，请务必选择自定义设定中的“其他对焦屏”。详

使用F5照相机时，在矩阵测光时仅可使用EC-B型、 EC-E型、B型、E型、J型、A型、L型对焦屏。

使用B和E对焦屏时，请参阅B和E的对焦屏一栏。89

使用吹气球刷清扫镜头表面。如想清除镜头上的污垢 时，请用柔软干净的棉布或镜头清洁纸沾点酒精或镜 头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向 周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的

切勿使用稀释剂或苯溶液去清洁镜头，因有可能损伤 镜头，或造成火灾，或损害健康。

当不使用镜头时，请盖上镜头盖，以保护镜头前的镜

当把镜头保存在镜盒中时，请盖好前盖和后盖。

当镜头准备长时间不用时，一定要保存在凉爽干燥的 地方以防生霉。而且，不可放在阳光直接照射或放有 化学药品樟脑或卫生丸等的地方。

注意不要溅水于镜头上或落到水中，因为将会生锈而

镜头的一部分部件采用了强化塑料。不要把镜头放置 在高温的地方，以免损坏。

运输产品时，请在包装箱内装入足够多的缓冲材料， 以减少（避免）由于冲击导致产品损坏。

温度的突变可能导致镜头内外部结露以致损坏。将镜 头从温暖的环境带入寒冷的环境或从寒冷的环境带入 温暖的环境之前，请先将其置于包内或塑料盒中以缓 和温度的变化。90

自动环BR-2A，BR-4及各式自动伸缩环PK，K环，伸

附件环SX-1 其他附件也有不宜用于本镜头的。具体细节请参阅您

镜头类型： G型AF-S尼克尔变焦镜头，带内置CPU和

焦 距： 14-24mm 最大光圈： f/2.8 镜头构造： 11组14片（2片ED镜片、3片非球面镜片和 数片涂覆有纳米结晶涂层的镜片） 图像角度： 使用35mm（135）格式的尼康胶卷单镜反 光照相机和尼康FX格式数码单镜反光照 相机时为114

使用尼康DX格式数码单镜反光照相机时 为90

Sc-20 焦距刻度： 14、15、16、18、20、24mm 距离信息： 输出到照相机 变 焦： 手控用独立变焦环 对 焦： 尼康内部对焦（IF）系统（使用内置宁静

刻 度： 以米为单位从0.28m至无穷远（∞）

距 离： 0.28m（至焦平面）（在18~24mm时） 0.3m（至焦平面）（小于18mm时）

光圈范围： f/2.8-22 曝光测量： 采用全光圈方式

直径约98mm，镜头长约131.5mm（从照相

重 量： 约970g 产品设计与规格如有更改，恕不另行通知。92

（PBDE） 本表格依据SJ/T11364的规定编制。 : 表示该有害物质在该部件所有均质材料中的 含量均在GB/T26572规定的限量要求以下。

表示该有害物质至少在该部件的某一均质材 料中的含量超出GB/T26572规定的限量要求。 但是，以现有的技术条件要使照相机相关产品

全不含有上述有害物质极为困难，并且上述产

都包含在《关于电气电子设备中特定有害物质

用限制指令2011/65/EU》的豁免范围之内。93

出版日期 ：2020 年 8 月 1 日 尼康客户支持中心服务热线：400-820-1665 （周一至周日9:00-18:00，除夕下午休息） http://www.nikon.com.cn/ 进口商: 尼康映像仪器销售（中国）有限公司 上海市蒙自路757号歌斐中心12楼01-07室 邮编: 20002394

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修 理。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源 和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免 燙傷。若繼續使用可能導致受傷。 取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢

勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。 勿通過鏡頭或觀景器觀看太陽 通過鏡頭或觀景器觀看太陽或其它強光，可能會導致永久性的視覺損

請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中。 使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。

• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致電擊。

• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭， 因為這可能導致相機過熱，引起火災。

• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時 應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚 焦於易燃物。95

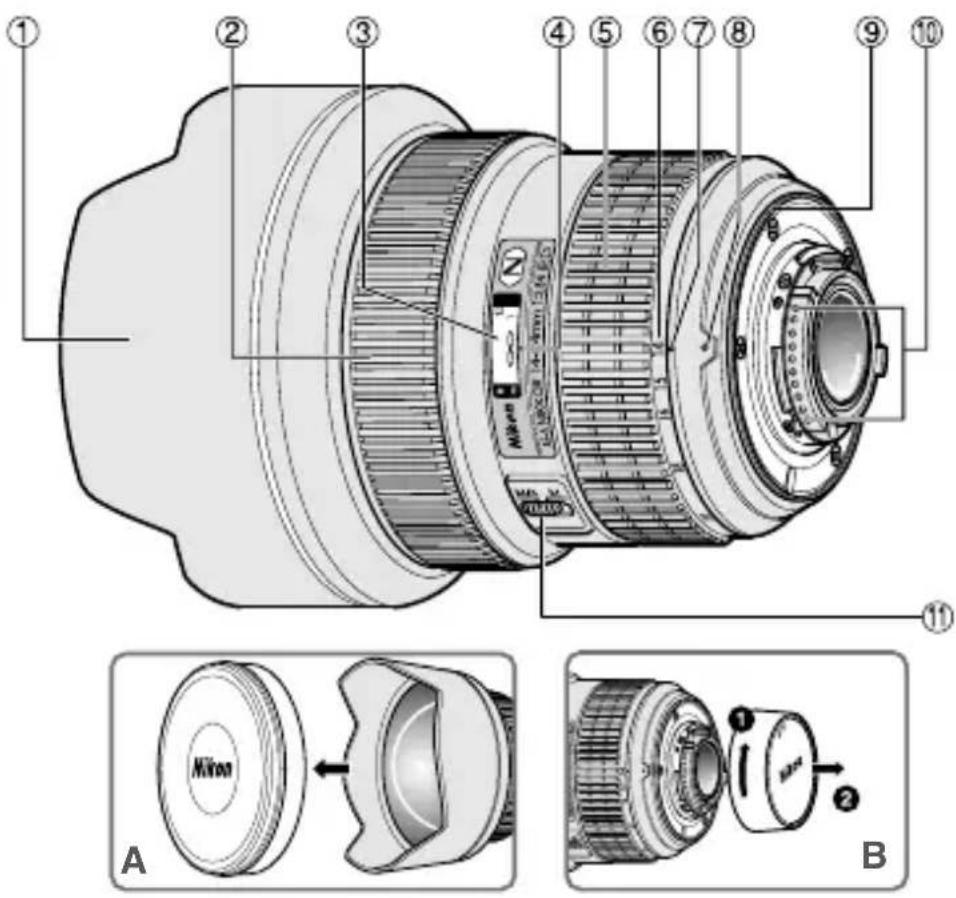

1 固定式鏡頭遮光罩 2 對焦環（P.98） 3 距離刻度 4 距離標線 5 變焦環（P.98） 6 焦距刻度 7 焦距刻度標線 8 安裝標誌 9 鏡頭安裝橡皮墊圈（P.97） 0 CPU觸點（P.97） ! 對焦模式開關（P.98）

• 由於鏡頭的形狀關係，當它的表面與其他物件接觸時便會很容易損 毀。如要保護鏡頭，在不使用時，以及在安裝到照相機上或從照相 機拆下來時，請務必把鏡頭蓋裝上。96

Tc-20 適用的相機及可用的功能 有些功能可能受到限制。詳情請參閱您的相機使用說明書。

尼康數碼單鏡反光（尼康FX/DX格式）相機F6、F5、F100、F80系列、F75系列、F65系列Pronea 600i、Pronea S*

F4系列、F90X、F90系列、F70系列F60系列、F55系列、F50系列、F-401x、F-401s、F-401F-801s、F-801、F-601MF3AF、F-601、F-501、Nikon MF 相機（F-601M除外）*1：P包括AUTO（通用程序）及可變程序系統。*2：無手動模式（M）可用。

謝謝您購買AF-S尼克爾14-24mm f/2.8G ED鏡頭。這是一個高性 能的內部對焦（IF）鏡頭，採用寧靜波動馬達驅動對焦機構，以英 文“寧靜”的第一字母S為標誌。自動對焦過程流暢、安靜，幾乎一

• 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M）

• 自動對焦有手動撤銷功能，可以隨時從自動對焦換到手動對焦。

• 當此鏡頭裝在有 3D 矩陣測光能力的尼康相機身上時，還可以進行 更精確的曝光控制，因為這時鏡頭會將主體距離的信息傳送到相 機身上。97

• 采用3片非球面鏡和2片ED（超低色散）鏡片可有效地消除色差， 從而确保圖像清晰。同時，又利用9片光圈葉片形成一個近乎圓形 的光圈開孔，使主體前後焦點之外的景物形成舒心悅目的模糊影像。

• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的 戶外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以

就算在鏡頭未安裝時，請勿握著鏡頭蓋來提起鏡頭，因為鏡頭蓋 是會分離的，這會引致鏡頭或照相機摔下。

格式數碼單鏡反光相機，如D300系列和 D7000上時，鏡頭畫面視角變成90°∼61°，與其35毫米相當的焦 距約為21∼36毫米。

• 如果鏡頭安裝橡皮墊圈9損壞時，請務必讓附近的尼康指定經銷

（可使用電子測距儀。） （可使用電子測距儀，但F-601M除外。） （可使用電子測距儀。）自動對焦和

尼康數碼單鏡反光（尼康FX/DX格式）相機、 F6、F5、F4系列、F100、F90X、F90系列、 F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea SF60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-40198

Tc-20 ■自動對焦和手控補償（M/A模式） 1 將對焦模式開關!設定在〔M/A〕。 注意： 請務必按照指示器正好對準〔M/A〕的 原則設定開關。2 仍有自動對焦，但可通過操作獨立的手控對焦環2，來手控補償對焦，此時，應輕壓快門釋放鈕或相機上備有的AF起始鈕（AF-ON）。 3 要取消手控補償時，再次輕按快門按鈕或相機上 的AF啟用按鈕。此時，相機將回到自動對焦模式。

用自動聚焦功能以取得良好效果 請參閱“有關使用寬角或超寬角AF Nikkor鏡頭的注意事項”（第122頁）。

對焦前先轉動變焦環 5，直至在取景窗框架內獲得滿意的構圖。如果相機上有景深預覽（定格）鈕 桿，則可在從取景窗觀看時觀察景深。• 距離尺並不表示主體和相機之間的精確距離。數值是近似值，只能作為一般參考。

由於從閃光燈發出的光線可能會被鏡頭遮住，所以使用下列相机時會產生暈影。 有關使用本鏡頭時的邊暈的最新資訊，請參見相機的說明書。相機 支援的焦距/拍攝距離D7100（DX 的 1.3x 裁剪）24mm/3m以上其他相機 在任何拍攝距離下都會發生邊暈現象。99

各種聚焦屏可通用於尼康 SLR 相機的任何相應的攝影場景。 下面所列可用於本鏡頭：

取景窗內有輕微暈映或波紋圖形，但膠片上不會有。 —: 是指相機上不帶取景器屏。 空白代表不宜使用，不過，由於M型對焦板可同時以1：1或以上放大倍 率進行宏觀攝影和微縮攝影，因此不在此限。

• 對於F6相機，若所使用的是B型和E型之外的屏幕，請務必選擇自 選設定中的「其他屏幕」。祥情請參閱使用說明書。

• 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、 A、L對焦板。

• 使用B和E聚焦屏時，請參閱B和E的聚焦屏一欄。100

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾 淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭 時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或

• 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造成

• 當不使用鏡頭時，請把鏡頭蓋裝上，以保護鏡頭前的鏡片。

• 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。

• 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生黴。 而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等的地

• 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。

• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，

• 溫度的突變可能導致鏡頭內外部結露以致損壞。將鏡頭從溫暖的 環境帶入寒冷的環境或從寒冷的環境帶入溫暖的環境之前，請先將 其置於包內或塑膠盒中以緩和溫度的變化。

• 插入式前鏡頭蓋 • 後 鏡蓋 • 半軟套CL-M3

• 自動環BR-2A, BR-4及各式自動伸縮環PK，K環，伸縮式對焦附

• 附件環SX-1 其他附件也有不宜用於本鏡頭的。具體細節請參閱您的附件的使用 說明書。101

鏡頭類型： G型AF-S Zoom-Nikkor鏡頭，具有內置CPU（中央 處理器）和尼康卡口座。 焦 距： 14-24mm 最大光圈： f/2.8 鏡頭構造： 11組14件（2片ED鏡片、3片非球面鏡片及數片裝有 納米晶體層的鏡頭原件） 圖像角度： 使用35mm(135)格式的尼康菲林單鏡反光相機和尼康 FX格式數碼單鏡反光相機時為114°-84°； 使用尼康DX格式數碼單鏡反光相機時為90°-61°； 使用IX 240系統相機時為102°-71° 焦距刻度： 14、15、16、18、20、24mm

變 焦︰ 手控用獨立變焦環 對 焦： 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達）

刻 度： 刻度自0.28m至無限遠（∞） 最短焦距： 0.28m（至焦平面）（在18∼24mm時） 0.3m（至焦平面）（小於18mm時） 光圈葉片數： 9片（圓形）

光圈範圍： f/2.8-22 曝光測量： 採用全光圈方式 尺 寸： 直徑約98mm，鏡頭長約131.5mm（從相機的鏡頭安

重 量： 約970g 產品設計與規格如有更改，恕不另行通知。102

由于本镜头是光字符读出，近距离对焦时，焦距可缩短。

由於本鏡頭是光字符讀出，近距離對焦時，焦距可縮短。

有关使用广角或超广角AF尼克尔镜头的注意事项 在下列情况下使用广角或超广角AF尼克尔镜头拍摄时，

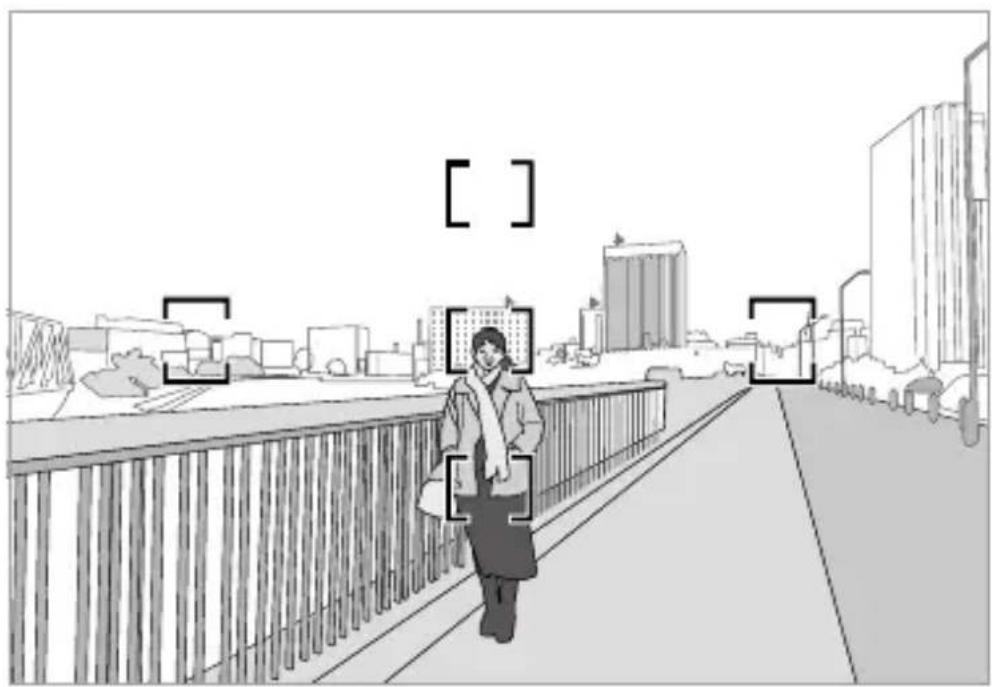

对焦包围内的拍摄对象较小时 如图A所示，站在远景前面的人进入对焦包围时， 背景会对焦，而拍摄对象则对不准焦距。

如图B所示，当拍摄对象图案连续或者对比度低时， 如鲜花遍布的田野等，很难实现自动对焦。

(1) 向离照相机同一距离的其它拍摄对象对焦，然后使用 对焦锁，重新调节后按快门。 (2) 或者将照相机对焦模式选择器设置为M（手动），手

• 另外，请参阅照相机使用说明书中的“自动对焦没能如 预期那样运行时的情况”。 有關使用寬角或超寬角AF Nikkor鏡頭的注意事項 在下列情況下使用寬角或超寬角AF Nikkor鏡頭拍照時，自動對焦會很難對

如圖A（第122頁）所示，站在遠景前面的人進入對焦框時，背景會對焦，

如圖Ｂ（第123頁）所示，當物體圖案連續或者對比度低時，如鮮花遍布的 田野等，很難實現自動對焦。

(1) 向離相機同一距離的其它物體對焦，然後使用對焦鎖，重新調節後按快門。 (2) 或者將相機對焦模式選擇器設定為M（手動），手動向物體對焦。

• 另外，請參閱相機使用說明書中的“自動對焦沒能如預期那樣運行時的情 況”。129

有关使用广角或超广角AF尼克尔镜头的注意事项 在下列情况下使用广角或超广角AF尼克尔镜头拍摄时，

如图A所示，站在远景前面的人进入对焦包围时， 背景会对焦，而拍摄对象则对不准焦距。

如图B所示，当拍摄对象图案连续或者对比度低时， 如鲜花遍布的田野等，很难实现自动对焦。

(1) 向离照相机同一距离的其它拍摄对象对焦，然后使用 对焦锁，重新调节后按快门。 (2) 或者将照相机对焦模式选择器设置为M（手动），手

另外，请参阅照相机使用说明书中的“自动对焦没能如 预期那样运行时的情况”。 有關使用寬角或超寬角AF Nikkor鏡頭的注意事項 在下列情況下使用寬角或超寬角AF Nikkor鏡頭拍照時，自動對焦會很難對

如圖A（第122頁）所示，站在遠景前面的人進入對焦框時，背景會對焦，

如圖Ｂ（第123頁）所示，當物體圖案連續或者對比度低時，如鮮花遍布的 田野等，很難實現自動對焦。

(1) 向離相機同一距離的其它物體對焦，然後使用對焦鎖，重新調節後按快門。 (2) 或者將相機對焦模式選擇器設定為M（手動），手動向物體對焦。

• 另外，請參閱相機使用說明書中的“自動對焦沒能如預期那樣運行時的情 況”。130

有关使用广角或超广角AF尼克尔镜头的注意事项 在下列情况下使用广角或超广角AF尼克尔镜头拍摄时，

如图A所示，站在远景前面的人进入对焦包围时， 背景会对焦，而拍摄对象则对不准焦距。

如图B所示，当拍摄对象图案连续或者对比度低时， 如鲜花遍布的田野等，很难实现自动对焦。

(1) 向离照相机同一距离的其它拍摄对象对焦，然后使用 对焦锁，重新调节后按快门。 (2) 或者将照相机对焦模式选择器设置为M（手动），手

• 另外，请参阅照相机使用说明书中的“自动对焦没能如 预期那样运行时的情况”。 有關使用寬角或超寬角AF Nikkor鏡頭的注意事項 在下列情況下使用寬角或超寬角AF Nikkor鏡頭拍照時，自動對焦會很難對

如圖A（第122頁）所示，站在遠景前面的人進入對焦框時，背景會對焦，

如圖Ｂ（第123頁）所示，當物體圖案連續或者對比度低時，如鮮花遍布的 田野等，很難實現自動對焦。

(1) 向離相機同一距離的其它物體對焦，然後使用對焦鎖，重新調節後按快門。 (2) 或者將相機對焦模式選擇器設定為M（手動），手動向物體對焦。

另外，請參閱相機使用說明書中的“自動對焦沒能如預期那樣運行時的情 況”。131
