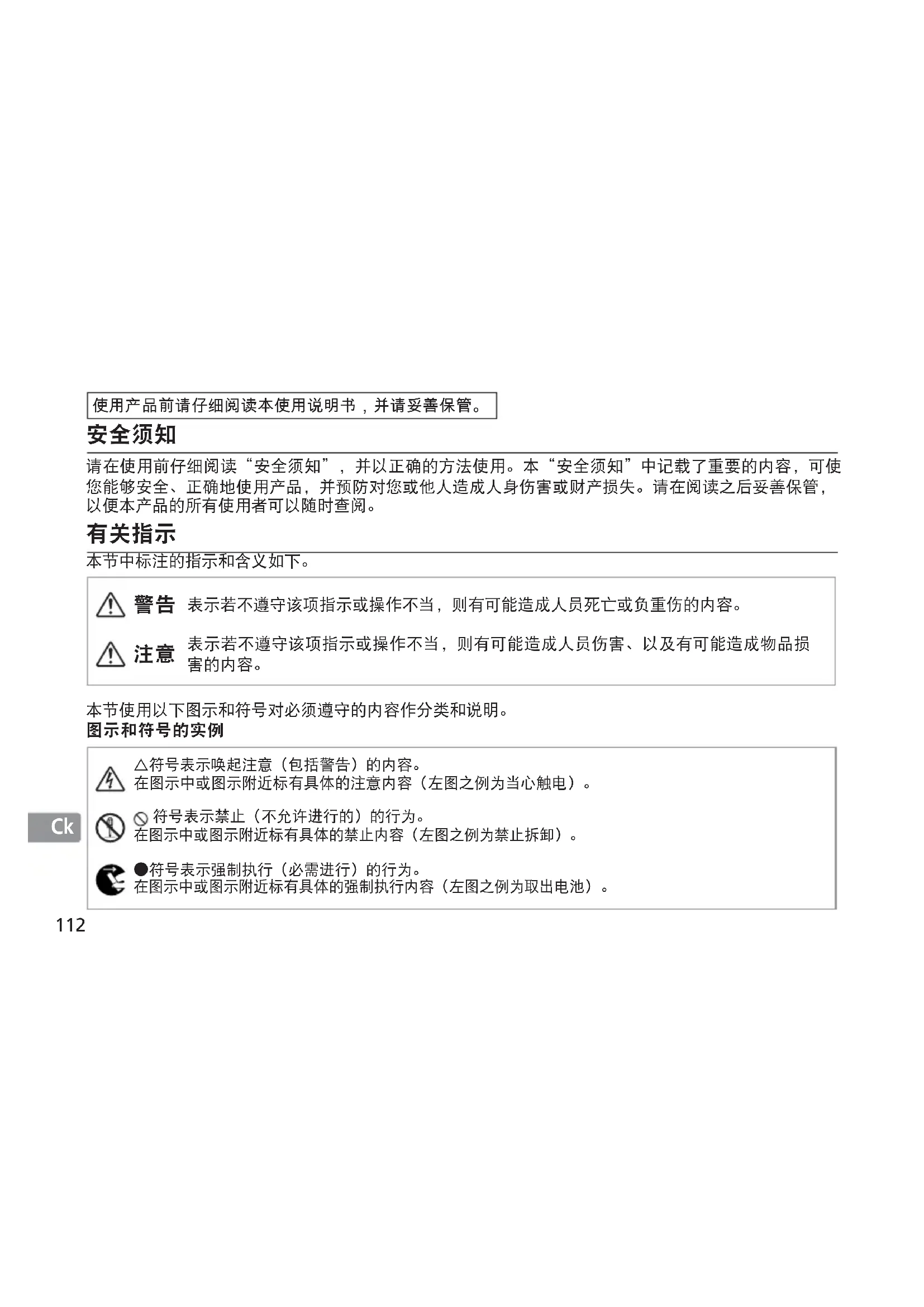

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使 您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管， 以便本产品的所有使用者可以随时查阅。

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损

本节使用以下图示和符号对必须遵守的内容作分类和说明。

△符号表示唤起注意（包括警告）的内容。在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。符号表示禁止（不允许进行的）的行为。在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。●符号表示强制执行（必需进行）的行为。在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）

使用产品前请仔细阅读本使用说明书，并请妥善保管。113

切勿自行拆卸、修理或改装。 否则将会造成触电、发生故障并导致受伤。

当产品由于跌落而破损使得内部外露 时，切勿用手触碰外露部分。 否则将会造成触电、或由于破损部分而

取出照相机电池，并委托经销商或尼康 授权的维修服务中心进行修理。

当发现产品变热、冒烟或发出焦味等异 常时，请立刻取出照相机电池。 若在此情况下继续使用，将会导致火灾

取出电池时，请小心勿被烫伤。 取出电池，并委托经销商或尼康授权的 维修服务中心进行修理。

切勿浸入水中或接触到水，或被雨水淋湿。 否则将会导致起火或触电。

切勿在有可能起火、爆炸的场所使用。 在有丙烷气、汽油等易燃性气体、粉尘的 场所使用产品，将会导致爆炸或火灾。

切勿用镜头或照相机直接观看太阳或强光。 否则将会导致失明或视觉损伤。

切勿在婴幼儿伸手可及之处保管产品。 否则将有可能导致受伤。

否则将对内部零件造成不良影响，并导 致火灾。114

减震模式开关（p. 117） （ ）: 参考页115

适用的相机及可用的功能 有些功能可能受到限制。详情请参阅您的相机

SAM 尼康数码单反（尼康FX/DX格式）相机、F6、F5、F100、F80系列、F75系列、F65系列3 3 3333Pronea 600i、Pronea S

3 3333F4系列、F90X、F90系列、F70系列

F60系列、F55系列、F50系列、F-401x、F-401s、F-401

F3AF、F-601、F-501、尼康 MF 相机 (除了 F-601M外)— — ————3: 可能

: 不可能 VR: 减震 AF: 自动对焦*1: P包括AUTO及数字可变程序系统（场景模式）。*2: 无手动模式（M）可用。

感谢您购买AF-S 尼克尔 24-120mm f/4G ED VR镜头。使用本镜头之前，请先阅读这些说明

• 部分镜片上的纳米结晶涂层（Nano Crystal Coat），确保在晴天的户外，或是灯光照明的室内等不同的拍摄场景，均可获得清晰的图像。• 启用减震（VR ），可以实现比在禁用减震时更慢的快门速度拍摄（约相当于降低4档

而扩大可用快门速度和变焦位置的范围，尤其在手握相机拍摄时。（ 根据在尼康测量条件下获得的结果。减震的效果可能会因为拍摄条件和使用而异。）

• 本镜头装在尼康DX格式数码单反照相机，如D300系列和D90上时，镜头视角变成61°-13°20′，35mm格式焦距相当值约为36-180mm。116

按下表设定相机对焦模式。 手动优先自动对焦（M/A模式）

可以使用自动对焦，但通过半按住快门释放按 钮，或按下相机上的AF-ON按钮，同时转动独 立对焦环，则可取代自动对焦操作。

再半按一次快门释放按钮或再按一次AF-ON按 钮即可取消手动对焦并恢复自动对焦。

M/A M 尼康数码单反（尼康FX/DX格式）相机、F6、F5、 F4系列、F100、F90X、F90系列、F80系列、F75系列、 F70系列、F65系列、Pronea 600i、Pronea S AF (C/S) 手动优先自动对焦

（可使用电子测距仪。） MF 手动对焦（可使用电子测距仪。） F60系列、F55系列、F50系列、F-801s、 F-801、F-601 M、F-401x、F-401s、F-401 AF (C/S)

（可使用电子测距仪，除了F-601 M外。）117

设定减震ON/ OFF开关 ON:在半按快门释放按钮时，以 及在释放快门的瞬间，会减少相 机震动的影响。因为在取景器中 减震，自动/手动对焦和对拍摄对 象的精确构图将更加容易。 OFF: 不减少相机震动的影响。

将减震ON/OFF开关设定为ON并用减震模式开关选

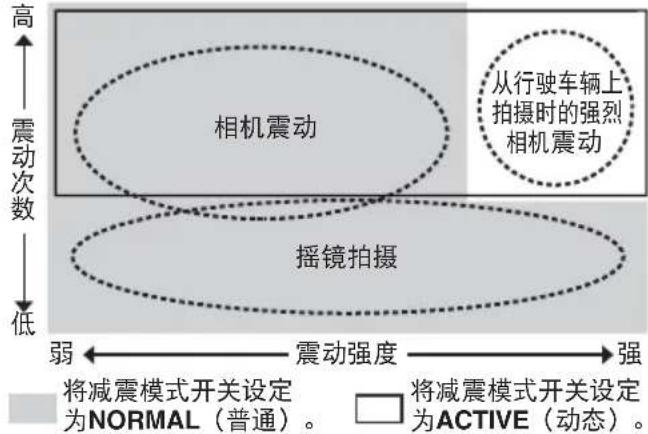

震动的影响。水平和垂直摇镜拍 摄时也会减少相机震动的影响。 ACTIVE:

车辆中拍摄照片等情况下出现的 相机震动的影响，无论是一般还 是更加强烈的相机震动。在此模 式中，不会自动区分相机震动和

将减震模式开关设定在NORMAL或 ACTIVE。 摇镜拍摄时 将减震模式开关设定在NORMAL。

将减震模式开关设定在ACTIVE。118

• 如本镜头与不兼容减震功能的相机（p. 115）一

起使用，请将减震ON/OFF开关置于OFF。特别

是与Pronea 600i相机一起使用时，如该开关置 于ON，电池电量会很快耗尽。

• 半按快门释放按钮以后，请等到取景器中的图 像稳定以后再完全按下快门释放按钮。

• 由于减震装置的特性，在快门释放后取景器中 的图像可能会变得模糊。这不是故障。

• 摇镜拍摄时，务必将减震模式开关设定为 NORMAL。如果您在摇镜拍摄时大范围地移动 相机，将不会对转动方向的相机震动进行补 偿。例如，水平转动时仅减少垂直相机震动的

• 请勿在减震正在运行时关闭相机或从相机上取下 镜头。否则在晃动镜头时可能会造成镜头发出声 音，会让人觉得好像内部组件松脱或损坏。这不 是故障。请重新打开相机消除这种情况。

• 对于配有内置闪光灯的相机，当内置闪光灯正 在充电时减震功能不起作用。

• 当相机安装在三脚架上时，请将减震ON/OFF开 关设定为OFF。但是，当未固定三脚架云台的情 况下使用三脚架时，或当使用单脚架时，请将 开关设定为ON。

• 对于具有AF-ON按钮的自动对焦相机，当按下 AF-ON按钮时，减震功能无效。119

进行对焦前，先旋转变焦环，将焦距调整至所需 的构图。如果相机具有景深预览（缩小光圈）按 钮或控制杆，则可通过相机取景器预览景深。

• 本镜头配备内部对焦（IF）系统。近距离对焦

• 距离刻度不表示拍摄对象和相机之间的精确距 离。数值是近似值，应仅用作一般指导。拍摄 远景时，景深可能会影响操作，因此相机可能 会对焦在近于无穷远的位置上。

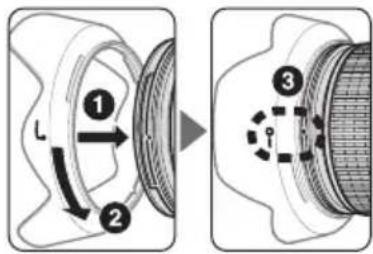

镜头遮光罩可使杂散光降低到最小程度并可保护

• 为了方便安装或拆下遮光罩，请握住底部（镜

• 如果镜头遮光罩安装不当，则可能产生暗角。

• 存放镜头遮光罩时，要反方向装在相机上。为 了方便安装或拆下遮光罩，请握住底部（遮光 罩上锁定位置标志（ ）附近），请勿握住外 缘。120

各种对焦屏可用于尼康单反相机，适合各种摄影场 景。下面所列为建议配合本镜头使用的对焦屏：

取景器内有轻微暗角或莫尔条纹图形，但胶卷

: 显示所需曝光补偿值（仅限中央重点测光 时）。使用F6相机时，请通过选择个人设 定“b6：屏幕补偿”中的“其他屏幕”，并以

0.5 EV为步长将曝光补偿级数设定在-2.0到+2.0之

间来进行补偿。当使用了B型和E型之外的屏幕 时，即使所需的补偿值为“0”（没有补偿需 要），也必需选择“其他屏幕”。使用F5相机 时，请用机身上的“个人设定#18”进行补偿。 详情请参阅相机机身使用说明书。

• 对于距离不到0.6m的情况，无法使用内置闪光灯。

• 暗角是指闪光灯发出的灯光被镜筒遮住时，图像 的周边出现的黑暗角落。 相机 支持的焦距/拍摄距离D700 (FX格式)• 24mm/3m或更远• 35mm或更远/无限制D300系列、D200、 D100
• 24mm/1m或更远• 35mm或更远/无限制D90、D80、D70系列、 D50
• 24mm/1.5m或更远• 35mm或更远/无限制D5000、D3100、D3000、D60、D40系列• 24mm/2.5m或更远• 35mm或更远/无限制F80系列• 35mm/1.5m或更远• 50mm或更远/无限制F75系列• 50mm/1.5m或更远• 70mm/1m或更远• 85mm或更远/无限制F70系列• 50mm/1m或更远• 70mm或更远/无限制F65系列、F55系列• 70mm/1.5m或更远• 85mm或更远/1m或更远F60系列• 50mm/3m或更远• 70mm/1.5m或更远• 85mm或更远/1m或更远F50系列、F-401、F-401x、F-401s• 70mm/2m或更远• 85mm/1.5m或更远• 120mm/1m或更远121

空白栏意为不宜使用。因为M型对焦屏可同时使用 1:1或以上放大倍率进行宏观摄影和显微摄影，因

• 使用F5相机时，在矩阵测光时仅可使用EC-B型、 EC-E型、B型、E型、J型、A型、L型对焦屏。

当镜头安装在相机上时，切勿通过镜头遮光罩 拎起或握持相机和镜头。

• 如果镜头安装橡皮垫圈损坏时，请务必让就近 的尼康授权的维修服务中心修理。

• 使用吹风刷清扫镜头表面。如想清除镜头上的 污垢时，请用柔软干净的棉布或镜头清洁纸沾 酒精或镜头清洁液擦拭。在擦拭镜头时，请绕 着圆圈自中心向周围擦拭，注意不要在镜片上 留下痕迹或碰撞外部的部件。

滤镜可以保护镜头前面的组件。镜头遮光 罩也有助于保护镜头的正面。

当把镜头保存在半软镜头袋中时，请盖好镜头

当镜头长时间不用时，请将其保存在凉爽干燥 的地方以防生霉和生锈。请勿放在阳光直射或 樟脑球/卫生丸等化学品附近。

注意不要溅水于镜头上或使其落到水中，因为 这会使镜头生锈而发生故障。

镜头的一部分部件采用了强化塑料。不要把镜头放 置在高温的地方，以免损坏。

运输产品时，请在包装箱内装入足够多的缓冲材 料，以减少（避免）由于冲击导致产品损坏。

镜头类型： G型AF-S变焦尼克尔镜头，带 内置CPU和尼康卡口座 焦距： 24-120mm 最大光圈： f/4 镜头构造： 13组17片（2片ED镜片、3片非 球面镜片和数片涂覆有纳米结

视角： 使用35mm（135）格式的尼康 胶卷单反照相机和尼康FX格式

84°-20°20′； 使用尼康DX格式数码单反照相 机时为61°-13°20′； 使用IX240系统照相机时为 71°-16°20′ 焦距刻度： 24、28、35、50、70、85、 120mm 距离信息： 输出到相机 变焦控制： 通过独立变焦环手动控制

尼康内部对焦（IF）系统， 采用宁静波动马达自动对焦，

拍摄距离刻度： 从0.45m 至无穷远（∞） 最短对焦距离： 所有变焦设置下均为0.45m 光圈叶片数: 9片（圆形）

光圈范围： f/4至f/22 曝光测量： 配合带CPU接点系统的相机，

直径约84mm，镜头长约103.5mm， 自相机镜头卡口边缘算起 重量： 约710 g 设计和规格若有变更，制造商恕无义务另行通知。123

相机外壳和镜筒 （金属制）相机外壳和镜筒 （塑料制）

光学镜头、棱镜、滤镜玻璃 电子表面装配元件 （包括电子元件） 机械元件，包括螺钉、包括螺母和垫圈等 相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

有毒有害物质或元素标识说明 ○表示该有毒有害物质或元素在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。×表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。但是，以现有的技术条件要使相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在 《关于电气电子设备中特定有害物质使用限制指令2002/95/EC》的豁免范围之内。 此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理

进口商: 尼康映像仪器销售（中国）有限公司（上海市西藏中路268号来福士广场50楼01-04室，200001） 尼康客户支持中心服务热线: 4008-201-665（周一至周日9:00–18:00） http://www.nikon.com.cn/

觸摸相機或鏡頭的內部零件可能會導致受傷。僅 能由合格維修技師修理。如果由於掉落或其它事 故導致相機或鏡頭裂開，在切斷產品電源和（或） 取出電池後，請將產品送至尼康授權的維修中心進

發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味，請立刻 取出電池，注意避免燙傷。若繼續使用可能導致

取出電池或切斷電源後，請將產品送到尼康授權的

勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致

勿通過鏡頭或觀景器觀看太陽 通過鏡頭或觀景器觀看太陽或其它強光，可能會導

請勿存放本產品在兒童伸手可及之處 請特別注意避免嬰幼兒將電池或其它小部件放入

• 保持相機和鏡頭乾燥。否則可能導致火災或引

• 請勿以濕手操作或觸摸相機或鏡頭。否則可能

• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽 光直接通過鏡頭，因為這可能導致相機過熱，

• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後 蓋，並且存放鏡頭時應避免陽光直射。否則可 能會導致火災，因為鏡頭可能會使陽光聚焦於 易燃物。125

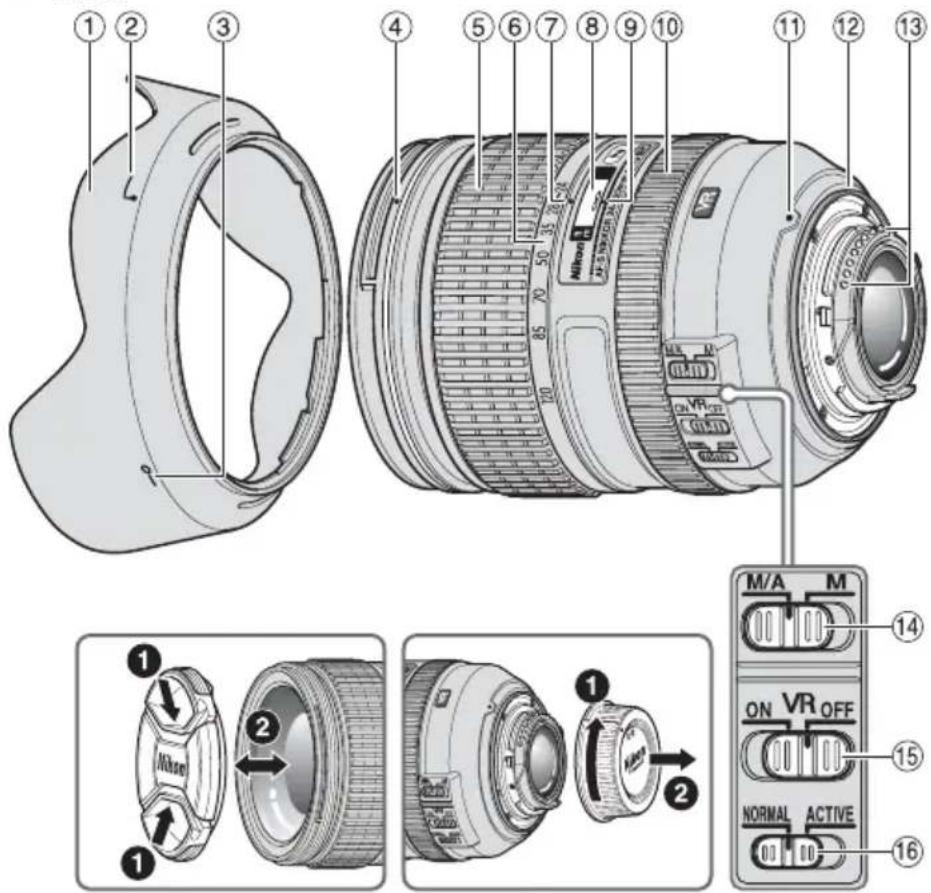

遮光罩安裝標記（P. 130） 3 遮光罩設置標記（P. 130） 4 遮光罩接環標記（P. 130） 5 變焦環（P. 129） 6 焦距尺 7 焦距尺標記 8 距離尺（P. 129） 9 距離標記線 0 對焦環（P. 127）

鏡頭接環橡膠墊圈（P. 132） # CPU接點（P. 132）

對焦模式切換器（P. 127） % 減震 ON/OFF 切換器 （P. 128）

減震模式切換器（P. 128） （ ） : 參考頁126

適用的相機及可用的功能 有些功能可能受到限制。詳情請參閱您的相機

SAM 尼康數碼單鏡反光（尼康FX/DX格式）相機、F6、F5、F100、 F 8 0 系 列、F 7 5 系 列、F 6 5 系 列 3 3 3333Pronea 600i、Pronea S*

3 3333F4系列、F90X、F90系列、F70系列

F3AF、F-601、F-501、尼康 MF 相機 ( F-601M除外)— — ————3: 可能

: 不可能 VR: 減震 AF: 自動對焦*1 : P包括AUTO及多元化自動拍攝系統（場景模式）。*2 : 無手動模式（M）可用。

感謝您購買AF-S 尼克爾 24-120mm f/4G ED VR鏡頭。使用本鏡頭之前，請先閱讀這些說明並

• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的戶外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲得清晰的影像。
• 啟用減震（VRⅡ）可 以 使 用 較 慢 的 快 門 速 度（ 約 四檔*），因 此 會 擴 大 可 用 快 門 速 度 及 變 焦 位 置 的 範圍，尤其是手持相機時。（* 根 據 在 尼 康 測 量 條 件下獲得的結果。減震的效果可能會因拍攝條件和使用方式而異。）

• 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D90上時，鏡頭畫角變成61° - 13° 20'，並其35毫米相當的焦距約為36-180毫 米。127

請根據下表來設定相機的對焦模式： 自動對焦和手動補償（M/A模式）

可以使用自動對焦，但通過半按住快門釋放按 鍵，同 時 轉 動 獨 立 對 焦 環，或 者 在 配 備 A F - O N 按 鍵的相機上按此按鍵，則可以使自動對焦操作無

再半按一次快門釋放按鍵或再按一次AF-ON按 鍵即可取消手動對焦並恢復自動對焦。

M/A M 尼康數碼單鏡反光（尼康FX/DX格式）相機、 F 6、F 5、F4 系列、F 10 0、F9 0X、F 9 0 系 列、 F 8 0 系 列、F 7 5 系 列、F 7 0 系 列、F 6 5 系 列、 Pronea 600i、Pronea S AF (C/S)

（可使用電子測 距儀，但F- 601M除外。）128

將減震模式切換器設定在 NORMAL或ACTIVE。

將減震模式切換器設定在 ACTIVE。 設定減震ON/OFF切換器 ON:半按快門釋放按鍵以及釋放 快門的瞬間，減少相機震動造成 的影響。因為減少了觀景器中的 震動，因此比較容易自動/手動對

將減震ON/OFF切換器設為ON，再 利 用 減 震 模 式 切

NORMAL:減震結構主要減少相機 震動造成的影響。水平和垂直搖 鏡時相機震動而造成的影響也會

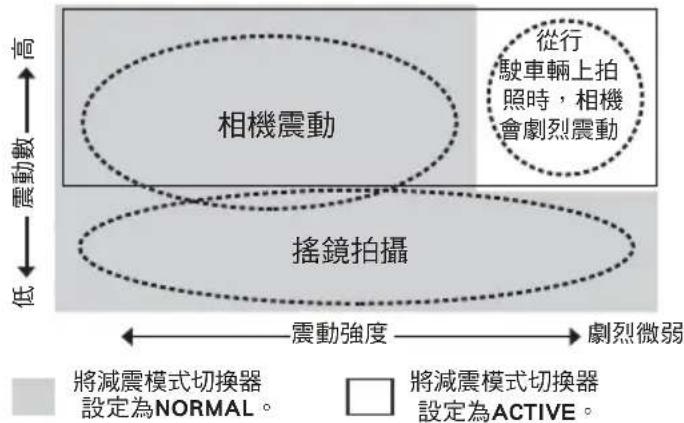

ACTIVE:減震結構會減少相機震動造成的影響， 如從行駛中的車輛拍照時出現的震動，對一般或 較強烈的相機震動都進行減弱。在此模式中，不 會自動區別相機震動與搖鏡動作。

將減震模式切換器 設定為NORMAL。將減震模式切換器 設定為ACTIVE。129

• 對於具有AF-ON按鍵的自動對焦相機，即使按 下AF-ON按鍵，減震功能仍然無效。

對焦前，請先轉動變焦環調整焦距，直至獲得滿意 的構圖。如果相機具有景深預覽（縮小光圈）按鍵 或控制桿，則可以通過相機觀景器預覽景深。

• 這個鏡頭配備內部對焦（IF）系統。隨著拍攝距離

• 距離尺不會顯示主體與相機之間的精確距離。數 值均為近似值，只能作為一般參考。拍攝遠方風 景時，景深可能會影響操作，且主體可能會在比 無限遠更近的位置對焦。

• 如本鏡頭與無減震功能的相機（P. 126）一起使

用，請 將 減 震 O N / O F F 切 換 器 置 於 OFF。特 別 是與

Pronea 600i相機一起使用時，如該切換器置於 ON，電 池 電 量 會 很 快 耗 盡。

• 半按快門釋放按鍵後，請等到觀景器中的影像 穩定以後再完全按下快門釋放按鍵。

• 由於減震結構的特性，釋放快門後觀景器中的 影像可能會變得模糊。這不是故障。

• 搖鏡拍攝時，務必將減震模式切換器設定為 NORMAL（普通）。 如果您在搖攝時大範圍地移動相機，將不會對 移動方向的相機震動進行補償。例如，水平搖 鏡時，只對垂直方向的相機震動進行減弱。

• 請勿在減震正在運行時關閉相機或從相機上取 下鏡頭。否則出現震動時可能會造成鏡頭發出 聲音，會讓人覺得彷彿內部組件鬆脫或損壞。 這不是故障。請重新打開相機消除這種情況。

• 對於配備內置閃光燈的相機，當內置閃光燈正 在充電時減震不起作用。

• 當相機安裝在三腳架上時，請將減震ON/OFF切 換器設定為OFF。不 過，在 使 用 未 固 定 三 腳 架 雲 台的三腳架，或使用單腳架時，請將切換器設定 為ON。130

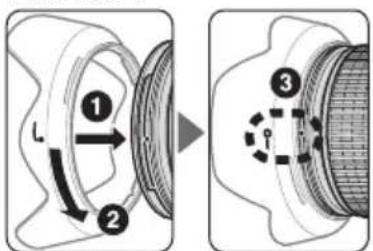

• 為了方便 安 裝 或 取 下 遮 光 罩，請握 持 底 座（靠 近遮光罩安裝標記（ ）的 地 方），不 要 握 持 周

• 存放遮光罩時，要反方向裝在相機上。為了方便 安裝或取下遮光罩，請握持底座（靠近遮光罩設 置標記（ ）的 地 方 ），不 要 握 持 周 圍。

• 距離不到 0.6m 時無法使用內置閃光燈。

• 邊暈是指閃光燈發出的燈光被鏡筒遮住時，影 像周邊出現的變黑現象。 相機 支援的焦距/拍攝距離 D700 (FX格式)

• 35mm或以上/無限制 D300系列、 D200、D100

• 35mm或以上/無限制 D 9 0、D 8 0、 D70系列、D50

• 35mm或以上/無限制 D5000、D3100、 D3000、D60、 D40系列

• 70mm或以上/無限制 F65系列、 F55系列

• 85mm或以上/1 m或以上 F60系列

• 85mm或以上/1 m或以上 F50系列、F-401、 F-401x、F-401s

各種對焦屏可通用於尼康單鏡反光相機的任何相應 的攝影場景。下面所列可用於本鏡頭：

觀景器內有輕微邊暈或摩爾圖紋，但菲林上不

: 顯示所需的曝光補償值（僅在偏重中央測光 時）。F6相機通過選擇用戶設定“b6：屏幕 補償”中的“其他屏幕”作補償，並且將曝光 補償值設定在+/-2.0的範圍內以1/2EV為等級進 行微調。當使用了B型和E型之外的屏幕，請 務必選擇“其他屏幕”，即使必需的補償值為0 （沒有補償需要）。F5相機請用機身上的“用 戶設定#18”作補償。詳情請參閱相機機身的

空白代表不適用，不過，由於M型對焦屏可同時

1或以上放大倍率進行宏觀攝影和微縮攝影，因此

• 使用F5相機，在矩陣測光時僅可使用EC-B、 E C - E、B、E、J、A、L對 焦 屏。132

• 如果鏡頭接環橡膠墊圈損壞時，請務必讓附近的 尼康授權的維修代表修理。

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污 垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒 精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓 圈自中心向周圍擦拭，注意不要在鏡片上留下痕

另購的NC濾鏡可用來保護鏡頭前端的部件。遮光罩 也有助於保護鏡頭的前端。

當鏡頭長時間不用時，請將其保存在涼爽乾燥的 地方以防發霉和生鏽。請勿放在陽光直射或樟腦 丸/衛生丸等化學品附近。

注意不要濺水於鏡頭上或掉落到水中，因為將會

鏡頭的一部分部件採用了強化塑料。不要把鏡頭 放置在高溫的地方，以免損壞。

鏡頭類型： G型AF-S變焦尼克爾鏡頭內置 CPU中央處理器和尼康刺刀式

焦距： 24-120mm 最大光圈： f/4 靜態構造： 17片13組（2片ED鏡片，3片非球 面鏡片及數片塗有納米晶體層的

畫角： 使用35mm（135）格式的尼康菲 林單鏡反光相機和尼康FX格式數 碼單鏡反光相機時為84°-20°20'; 使用尼康DX格式數碼單鏡反光 相機時為61°-13°20'; 使用IX 240系統相機時為71°- 16°20' 焦距尺： 24、28、35、50、70、85、120mm

變焦控制： 經由獨立變焦環手動變焦 對焦： 尼康內部對焦（IF）系統，採用寧 靜波動馬達自動對焦，經由獨立

拍攝距離尺： 刻度自0.45 m至無限遠(∞)

所有變焦設置時均為0.45 m 光圈葉片： 9 片（圓形）

光圈範圍： f/4 至 f/22 曝光測量： 連接具備CPU界面的相機，採用

直徑約84 mm，鏡頭長103.5 mm， 自相機鏡頭接環邊緣算起 重量： 約710 g 產品設計與規格如有更改，恕不另行通知。Jp

• 内部对焦（IF）系统在近距离对焦时，焦距会稍微缩短。

• 內部對焦（IF）系統隨著拍攝距離減小，焦距也會減小。
