MANUAL DE USUARIO AFS Nikkor 1424mm f2.8G ED NIKON

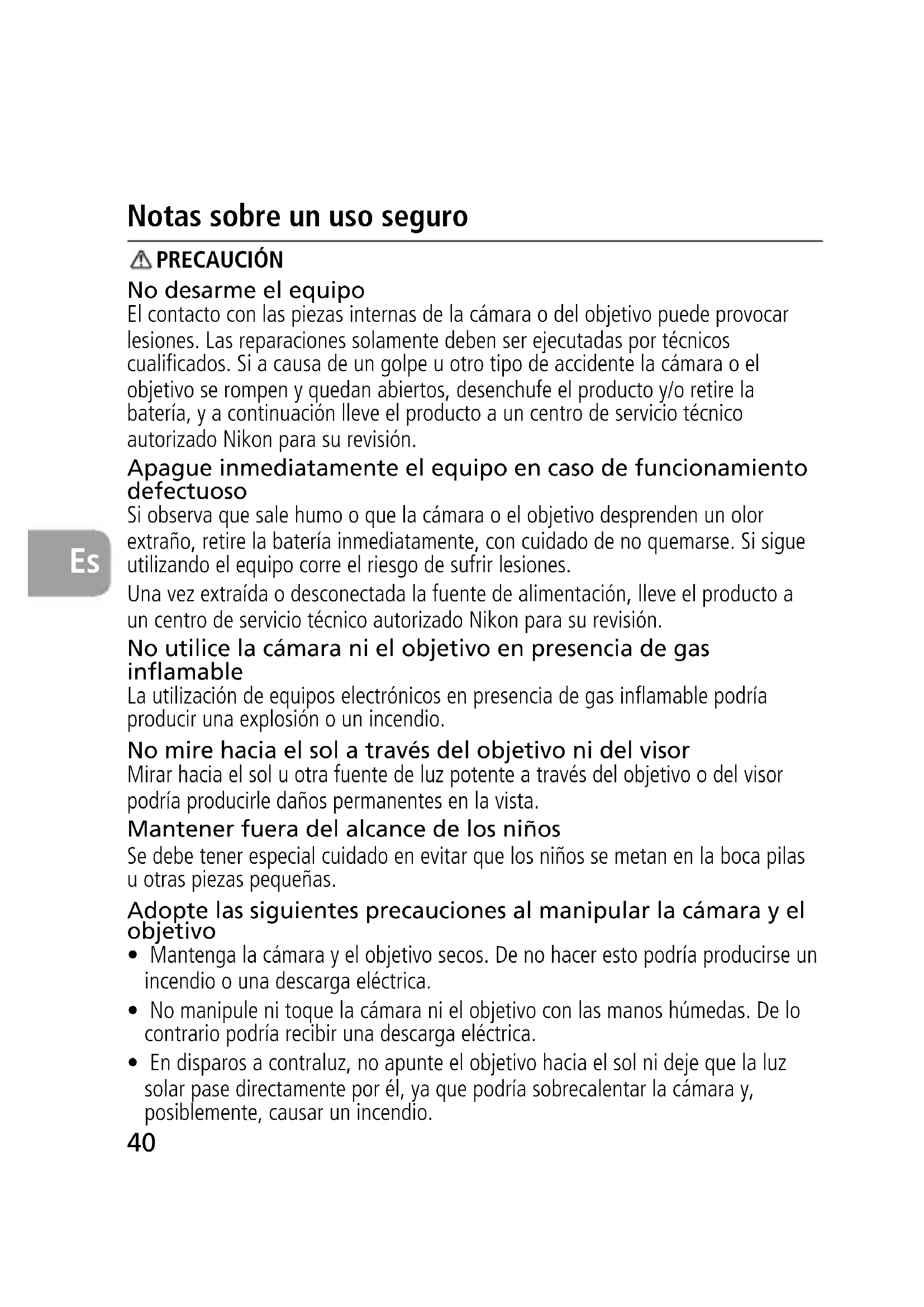

Es-20 Notas sobre un uso seguro PRECAUCIÓN No desarme el equipo El contacto con las piezas internas de la cámara o del objetivo puede provocar lesiones. Las reparaciones solamente deben ser ejecutadas por técnicos cualificados. Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión. Apague inmediatamente el equipo en caso de funcionamiento defectuoso Si observa que sale humo o que la cámara o el objetivo desprenden un olor extraño, retire la batería inmediatamente, con cuidado de no quemarse. Si sigue utilizando el equipo corre el riesgo de sufrir lesiones. Una vez extraída o desconectada la fuente de alimentación, lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión. No utilice la cámara ni el objetivo en presencia de gas inflamable La utilización de equipos electrónicos en presencia de gas inflamable podría producir una explosión o un incendio. No mire hacia el sol a través del objetivo ni del visor Mirar hacia el sol u otra fuente de luz potente a través del objetivo o del visor podría producirle daños permanentes en la vista. Mantener fuera del alcance de los niños Se debe tener especial cuidado en evitar que los niños se metan en la boca pilas u otras piezas pequeñas. Adopte las siguientes precauciones al manipular la cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto podría producirse un incendio o una descarga eléctrica.

• No manipule ni toque la cámara ni el objetivo con las manos húmedas. De lo contrario podría recibir una descarga eléctrica.

• En disparos a contraluz, no apunte el objetivo hacia el sol ni deje que la luz solar pase directamente por él, ya que podría sobrecalentar la cámara y, posiblemente, causar un incendio.41

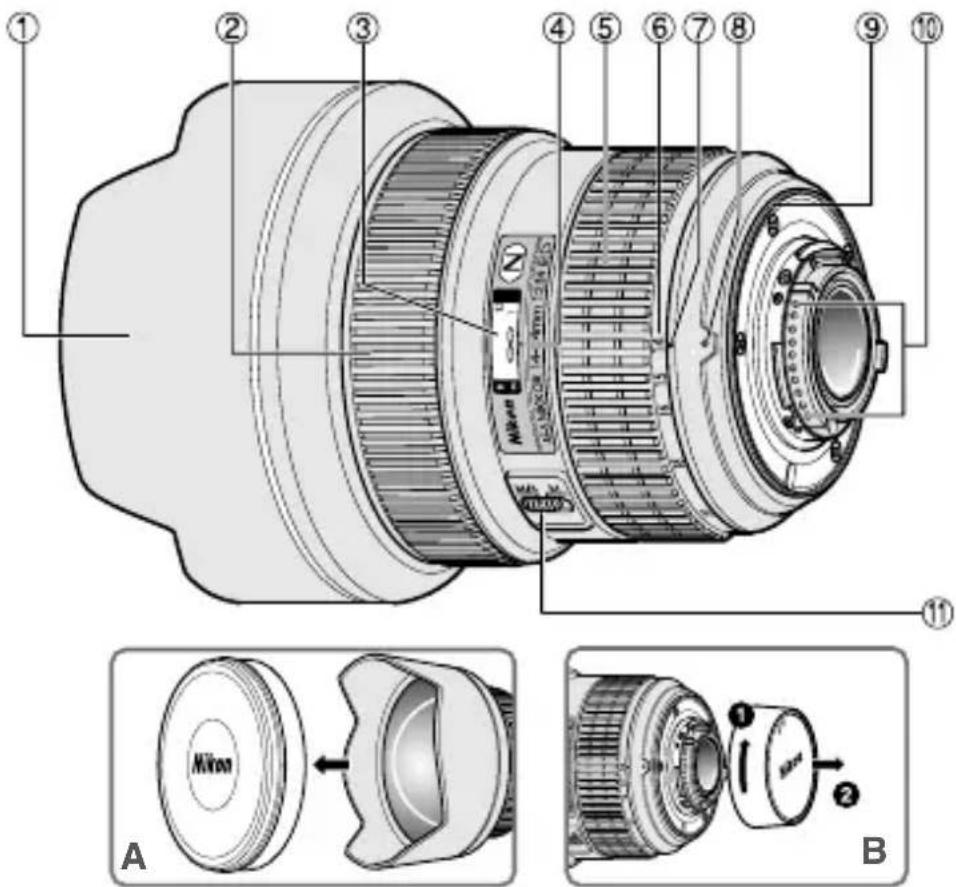

• Cuando el objetivo no vaya a utilizarse por un período de tiempo prolongado, colóquele la tapa frontal y guárdelo alejado de la luz solar directa. De no hacer esto podría producirse un incendio, ya que el objetivo podría enfocar la luz solar directa sobre un objeto inflamable. Nomenclatura ( ): Página de referencia 1 Parasol del objetivo corregido 2 Anillo de enfoque (p. 44) 3 Escala de distancias 4 Línea indicadora de distancias 5 Anillo de zoom (p. 45) 6 Escala de distancias focales 7 Línea de índice de escala de distancia focal 8 Indice de monturas 9 Junta de goma de montaje del objetivo (p. 43) 0 Contactos CPU (p. 43) ! Interruptor de modo de enfoque (p. 44)

• Debido a la forma del objetivo, la superficie de éste puede dañarse fácilmente al entrar en contacto con otros objetos. Para proteger el objetivo, coloque siempre la tapa del objetivo cuando no lo esté usando y cuando lo monte o desmonte de la cámara.42

Es-20 Cámaras que puede utilizar y funciones disponibles Puede haber algunas restricciones o limitaciones para las funciones disponibles. Para más detalles, consulte el manual del usuario de la cámara. *De venta exclusiva en los EE.UU. **De venta exclusiva en los EE.UU. y Canadá.*1 P incluye AUTO (Programa para propósitos generales) y sistema de programa variable.*2 No puede utilizar el manual (M).

Muchas gracias por su el compra del AF-S NIKKOR 14-24 mm f/2,8G ED. Es un objetivo de enfoque interno (IF) de gran calidad que utilizaun motor Silent Wave para accionar el mecanismo de enfoque, de ahí viene el“S”. En consecuencia, el enfoque automático es suave, silencioso y prácticamente instantáneo. ■Principales funciones

• El modo de Enfoque automático (A) y el modo manual (M) pueden seleccionarse mediante le interruptor de modo de enfoque.

• Se incluye enfoque automático con prioridad manual que proporciona cambio automático de enfoque automático a enfoque manual. Cámaras Modo de exposición

• Es posible un control de exposición más preciso cuando el objetivo está montado en una cámara Nikon con posibilidad de medición matricial tridimensional porque la información de distancia del sujeto se transfiere del objetivo a la cámara.

• El uso de tres lentes asférica y dos lentes ED (dispersión extra-baja) en el objetivo garantiza que las imágenes serán más nítidas, sin mezcla de colores. Además, con el uso de un diafragma de 9 hojas que produce una abertura casi circular, las imágenes fuera de enfoque delante o detrás del sujeto aparecen más borrosas para crear un hermoso efecto de esfumado.

• El recubrimiento de nanocristales de algunas lentes garantiza imágenes nítidas en diversas condiciones de disparo, desde exteriores soleados a escenas de interior con iluminación artificial de gran potencia. ■Importante No levante el objetivo cogiéndolo por la tapa, ni siquiera cuando esté desmontado. Ésta podría soltarse, provocando la caída del objetivo o la cámara.

• Tenga cuidado de no manchar o dañar los contactos de la CPU 0.

• Cuando se monta en las cámaras SLR digitales con formato DX de Nikon como las de la Serie D300 y D7000, el ángulo de imagen del objetivo se vuelve de 90°– 61° y su distancia focal equivalente a 35 mm es de aproximadamente 21 – 36 mm.

• Si la junta de goma de montaje del objetivo 9 se daña, asegúrese de ir a un distribuidor autorizado Nikon o a un centro de servicio para que lo reparen.44

Ajuste el selector de modo de enfoque de su cámara de acuerdo con este cuadro: ■Enfoque automático con prioridad manual (Modo M/A) 1 Ajuste el interruptor de modo de enfoque ! a [M/A]. Nota: Asegúrese de colocar el interruptor de forma que el indicador quede perfectamente alineado con [M/A]. 2 Se dispone de un enfoque automático pero puede dar prioridad al enfoque manual con el anillo de enfoque 2 manual mientras oprime ligeramente el obturador o el botón del inicio de AF(AF-ON) en el cuerpo de la cámara. 3 Para cancelar la anulación manual, presione ligeramente otra vez el disparador o el botón de inicio de enfoque automático en la cámara. La cámara regresará al modo de enfoque automático. ■ Obtención de buenos resultados con el enfoque automático Consulte “Notas sobre el uso de objetivos AF Nikkor de gran o súper-gran angular” (p. 122). Modo de enfoque del objetivo Cámaras MM/A Modo de enfoquede la cámaraCámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5, Serie F4, F100, F90X/N90s*, Serie F90/N90*, Serie F80/Serie N80*, Serie F75/Serie N75*, Serie F70/N70*, Serie F65/Serie N65*, Pronea 600i/6i*, Pronea SSerie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*, F-801s/N8008s*, F-801/N8008*, F-601M/N6000*,F-401x/N5005*, F-401s/N4004s*,F-401/N4004*

Enfoque manual(puede utilizarse un telémetro electrónico, excepto con la F-601M/N6000*.)Enfoque automáticocon prioridad manualEnfoque manual (puede utilizarse un telémetro electrónico.)Enfoque manual(puede utilizarse un telémetro electrónico.)

De venta exclusiva en los EE.UU.

3. Enfoque, zoom y profundidad de campo (p. 112)

En primer lugar, gire el anillo de zoom 5 hasta que quede encuadrada la composición que desee en el visor antes de enfocar. Si la cámara dispone de una palanca o botón de vista previa de profundidad de campo (cierre de iris), la profundidad del campo puede observarse mientras mira a través del visor de la cámara.

• La escala de distancia no indica la distancia precisa entre el sujeto y la cámara. Los valores son aproximados y deberían utilizarse exclusivamente como guía general.

4. Ajuste de abertura

Ajuste la abertura en la cámara.

5. Haga fotografías con flash en la cámara que tengan

flash incorporado Cuando se usan estas cámaras ocurre viñeteado ya que la luz emitida por el flash puede quedar obstruida por el cilindro del objetivo.

• Para obtener la información más reciente sobre la aparición de viñeteado con este objetivo, consulte el manual de la cámara. Cámaras Distancia focal/distancia de disparo admitida D7100 (recorte 1,3x de DX) 24 mm/3 m o superior Otras cámaras El viñeteado se presenta a cualquier distancia de fotografía.46

Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación. : Enfoque excelente : Enfoque aceptable Ligero viñeteo afecta la imagen de la pantalla, pero la imagen de la película no es afectada por esto. —: No existe Las celdas en blanco significan que no es aplicable. Como la pantalla de tipo M se usa tanto para macrofotografía a una razón de aumento de 1:1 o más como para microfotografía, sus aplicaciones son distintas a las de las demás pantallas. Nota:

• Para las cámaras F6, cuando utilice pantallas que no sean de tipo B o E, debe seleccionar “Otra pantalla” en Custom Setting (Ajuste Personalizado). Consulte el manual del usuario para más detalles.

• Para las cámaras F5, únicamente pueden utilizarse pantallas de enfoque EC-B, EC-E, B, E, J, A, L en medición de matriz.

• Cuando se utilicen las pantallas de enfoque B y E en cámaras distintas de las relacionadas arriba, ver las columnas correspondientes a las pantallas B y E. PantallaCámaras F5+DP-30

7. Forma de cuidar el objetivo

• Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes.

• No usar en ningún caso disolvente o benceno para limpiar el objetivo ya que podría dañarlo, provocar un incendio o causar problemas sanitarios.

• Cuando no esté usando el objetivo, coloque la tapa del objetivo para proteger la lente frontal.

• Cuando se guarde el objetivo en su estuche, colocarle las dos tapas.

• Cuando no se vaya a utilizar el objetivo durante largo tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho. Guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.

• Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente.

• Los cambios rápidos de temperatura podrían provocar condensación dañina dentro y fuera del objetivo. Antes de transportar el objetivo de un ambiente frío a otro caliente o viceversa, colóquelo en una bolsa o estuche de plástico para atenuar el cambio de temperatura.

8. Accesorios estándar

9. Accesorios incompatibles

• Teleconvertidores (todos los modelos) • Anillo auto BR-2A, BR-4 y todos los modelos de anillo de autoextensión PK, anillo K, accesorio de enfoque de fuelle, filtros • Anillo de fijación SX-1 Hay otros accesorios que pueden ser inadecuados para utilizar con este objetivo. Para más detalles, lea cuidadosamente el manual del usuario de su accesorios.48

10. Especificaciones

Tipo de objetivo: AF-S Zoom-Nikkor tipo G con CPU incorporado y montura de bayoneta Nikon. Distancia focal: 14–24mm Abertura máxima: f/2,8 Estructura del objetivo: 14 elementos en 11 grupos (2 lentes ED, 3 lentes asféricas y algunas de cristal con recubrimiento de nanocristal depositado) Angulo de imagen: 114° – 84° para las cámaras SLR de película con formato de 35 mm (135) de Nikon y para las cámaras SLR digitales con formato FX de Nikon 90° – 61° para las cámaras SLR digitales con formato DX de Nikon 102° – 71° para las cámaras del sistema IX240 Escala de distancias: 14, 15, 16, 18, 20, 24mm Información de distancia: Salida al cuerpo de la cámara Zoom: Manual mediante anillo de zoom independiente Enfoque: Sistema de enfoque interno de Nikon (IF) (con un motor Silent Wave interno); manual por anillo de enfoque independiente Escala de distanciasde la toma: Calibrado en metros y pies desde 0,28m a infinito (∞) Distancia de enfoque 0,28m a partir del plano focal (a 18mm – 24mm), más cercana: 0,3m a partir del plano focal (a menos de 18 mm) No. de láminas del diafragma: 9 piezas (redondeadas) Diafragma: Totalmente automático Gama de aperturas: f/2,8 – 22 Medición de exposición: Método de abertura total Dimensiones: Aprox. 98mm de diám x 131,5mm (desde la pestaña de montaje) Peso: Aprox. 970g Las especificaciones y los diseños están sujetos a cambio sin previo aviso ni obligación por parte del fabricante.49

Debido a las características ópticas de este objetivo, según se enfoca más cerca con el objetivo, la distancia focal disminuye ligeramente.

Notas sobre el uso de objetivos AF Nikkor de gran o súper-gran angular En las siguientes situaciones, el enfoque automático pudiera no funcionar adecuadamente cuando se toman fotografías usando objetivos AF Nikkor de gran o súper-gran angular.

1. Cuando el sujeto en los corchetes de enfoque es relativamente pequeño.

Como se muestra en la Fig. A (p. 122), cuando se coloca dentro de los corchetes de enfoque a una persona se encuentra delante de un fondo distante, puede suceder que el fondo esté enfocado, pero que el sujeto quede fuera de enfoque.

2. Cuando el sujeto principal es un motivo o sujeto pequeño con patrones

repetidos. Como se muestra en la Fig. B (p. 123), cuando el sujeto tiene patrones muy repetitivos o tiene poco contraste, como un campo cubierto de flores, el enfoque automático pudiera ser difícil de obtener. En tales situaciones: (1) Enfoque un sujeto diferente situado a la misma distancia respecto a la cámara, entonces use el bloqueo del enfoque, recomponga, y haga la toma. (2) O ajuste el selector de modo de enfoque de la cámara en M (manual) y enfoque el sujeto manualmente.

Aviso para los clientes en Europa Este símbolo indica que los equipos eléctricos y electrónicos deben ser desechados por separado. La nota siguiente corresponde únicamente a los usuarios de los países europeos:

• Este producto se ha diseñado para desecharlo por separado en un punto de recogida de residuos adecuado. No lo tire con la basura doméstica.

• Desechar y reciclar por separado ayuda a conservar los recursos naturales y previene las consecuencias dañinas para la salud humana y el entorno que podrían surgir a causa de un desecho incorrecto.

• Para obtener más información, puede ponerse en contacto con el vendedor o con las autoridades locales encargadas de la gestión de residuos. Es134
