Merk	NIKON
Model	AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR
Type	AF-S DX objectief type G met ingebouwde microprocessor en F-vatting
Brandpuntsafstand	18–300 mm
Maximale diafragmaopening	f/3.5–5.6
Optische constructie	19 lenzen in 14 groepen (waarvan 3 asferische lenzen en 3 ED-glazen lenzen)
Beeldhoek	76° – 5° 20'
Minimale scherpstelafstand	0,45 m (bij 300 mm, vanaf het brandvlak)
Diafragmalamellen	9 (cirkelvormig diafragma)
Diafragmabereik	f/3.5 tot f/22 (18 mm) / f/5.6 tot f/32 (300 mm)
Filterdiameter	77 mm (P=0,75 mm)
Afmetingen (diameter × lengte)	Ongeveer 83 × 120 mm
Gewicht	Ongeveer 830 g
Scherpstellen	AF-S (SWM-motor) met permanente handmatige scherpstelling (M/A en M)
Trillingsreductie (VR)	VRII, modi NORMAL en ACTIVE, ON/OFF-schakeling
Zoom	Handmatig via onafhankelijke zoomring, vergrendeling op 18 mm
Zonnekap	Bajonet HB-58 (meegeleverd)
Meegeleverde accessoires	Voordop LC-77, achterdop LF-4, zonnekap HB-58, zachte tas CL-1120
Onderhoud	Reiniging met blaasbalgje, ethanol of lensreiniger; vermijd organische oplosmiddelen; droog en koel bewaren
Veiligheid	Niet demonteren, niet in de zon kijken, niet gebruiken in de buurt van brandbaar gas

Veelgestelde vragen - AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

Wat is de equivalente brandpuntsafstand in full-frame?

Op een DX-camera komt de beeldhoek overeen met een brandpuntsafstand van ongeveer 1,5× langer in 24×36 mm-formaat, dus ongeveer 27–450 mm.

Hoe vergrendel ik de zoomring?

Zet de zoomring op 18 mm en schuif de zoomvergrendeling naar LOCK. Dit voorkomt dat de lens uitschuift tijdens transport.

Welke scherpstelmodi zijn beschikbaar?

De modi zijn M/A (autofocus met handmatige prioriteit) en M (handmatig scherpstellen met elektronische afstandsmeter). De schakelaar op de lens maakt de keuze.

Hoe activeer ik de trillingsreductie?

Zet de ON/OFF-schakelaar op ON en kies vervolgens de modus NORMAL (voor panning of normale bewegingen) of ACTIVE (voor sterke trillingen).

Wat is de minimale scherpstelafstand?

De minimale afstand is 0,45 m (bij 300 mm, gemeten vanaf het brandvlak).

Kan ik een filter gebruiken op deze lens?

Ja, de bevestigingsdiameter is 77 mm (schroefdraad 0,75 mm). Schroeffilters zijn compatibel.

Is de lens compatibel met full-frame (FX) camera's?

Nee, hij is ontworpen voor DX-camera's (APS-C-sensor). Op een FX-camera zal het beeld gecropt zijn of in DX-modus.

Hoe reinig ik de lenzen?

Gebruik een blaasbalgje om stof te verwijderen. Voor vlekken gebruik een zachte doek met wat ethanol of lensreiniger, in cirkelvormige bewegingen van het midden naar buiten.

Wat te doen als de rubberen afdichting van de vatting beschadigd is?

Stop onmiddellijk met het gebruik en breng de lens naar een erkend Nikon-servicecentrum voor reparatie.

Hoe gebruik ik de zonnekap?

Lijn de vergrendelingsmarkering van de zonnekap uit met de montagemarkering op de lens en draai om te vergrendelen. Om op te bergen, plaats hem omgekeerd op de lens.

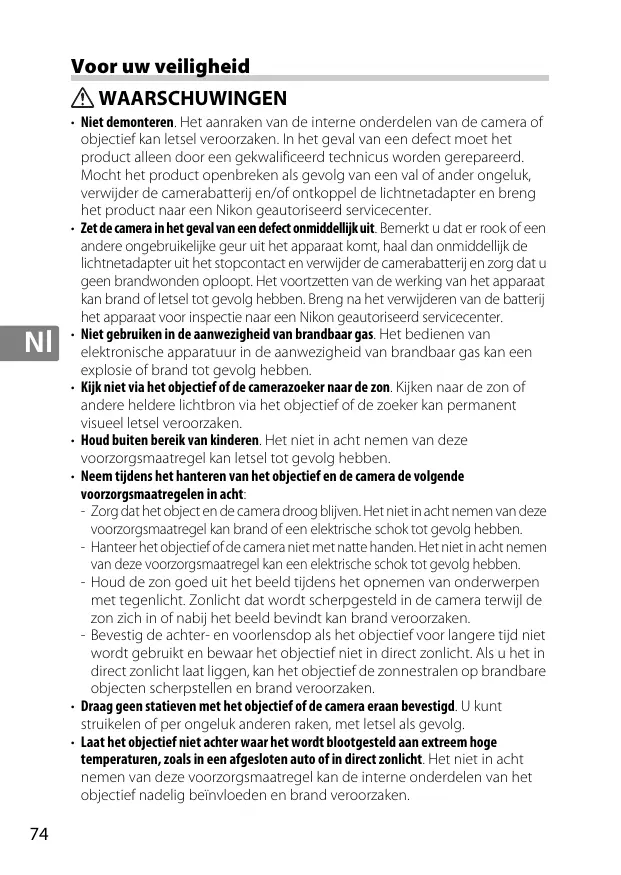

GEBRUIKSAANWIJZING AF-S DX NIKKOR 18-300MM F/3.5-5.6G ED VR NIKON

• Niet demonteren. Het aanraken van de interne onderdelen van de camera of objectief kan letsel verroorzaken. In het geval van een defect moet het product alleen door een gekwalificeerd technicus worden gerepareerd. Mocht het product openbreken alsGeVol van een val of ander ongeluk, verwijder de camerabatterij en/of ontkoppel de lichtnetadapter en breng het product maar een Nikon geauthoriseerd servicecenter.
• Zet de camera in het geval van een defect onmiddelijkuit. Bemerkt u dat er rook of een andere oncebruikelijke geuruit het apparaatkomt, haal dan onmiddelijk de lichtnetadapteruit het stopcontact en verwijder de camerabatterij en zorg dat u geen brandwonden oploopt. Het voortzetven de werking van het apparaat kan brand of letsel tot gezolg hebben. Breng na het verwijderen van de batterij het apparaat voor inspectie aan een Nikon geauthoriseerd servicecenter.
• Niet gebruiken in de aanwezigheid van brandhaar gas. Het bedieren van elektronische apparatuur in de aanwezigheid van brandhaar gas kan een explosie of brand tot gezolg hebben.
• Kijk Niet via het objectief of de camerazoeker maar dezon. Kijkenaar de zon of andere helderlichtbron via het objectief of diezeker kan permanent visueel letsel voroorzaken.
• Houd buiten bereik van kinderen. Het Niet in acht nemen van deze voorzorgsmaatregel kan letsel tot gevolg hebben.

• Neemijdens het hanteren van het objectief en de camera de volgende voorzorgsmaatregelen in acht:

• Zorg dat het object en de camera droog blijven. Het Niet inacht nemen van deze voorzorgsmaatregel kan brand of een elektrische schok tot gezolgh hebben.

• Hanteer het objectief of de camera Niet met natte handen. Het Niet in acht nemen van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben.
• Houd de zon goed uit het beeld tijdens het opemen van onderwerpen met gegenlicht. Zonlicht dat wordt scherpgesteld in de camera verwijl dezon zich in of nabij het beeld bevindt kan brand verooorzaken.

• Bevestig dechter- en Voorlensdop als het objectief voor langereijd nicht worden gebruikt en bewaar het objectief Niet in direct zonlicht. Als u het in direct zonlicht laat liggen, kan het objectief de zonnestralen op brandbare objcten scherpmstellen en brand verooorzaken.

• Draag geen staativen met het objectief of de camera eraan bevestigd. U kurz struikelen of per ongeluk anderen raken, met letsel als gevolg.

• Laat het objectief nicht maar waar het worden blootgesteld aan extream hoge temperatures,zoals in een afgesloten auto of in direct zonlicht. Het Niet in acht nemen van deze voorzorgsmaatregel kan de interne onderdelen van het objectief nadelig beinvloeden en brand verooorzaken.

Bedankt voor het aanschaffen van een AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR-objectief. Lees voor het gebruik van dit product zowel deze instructies als de camerahandleiding aandachtig door.

Opmerking: DX-objectieven konnen alleen voor digitale reflexcamera's in DX-formaat worden gezrukt, zoals de D7000 of D300 series. De beeldhoek van een objctief op een camera in DX-formaat is gelijkwaardig aan een objctief met een brandpuntsafstand van 1,5 of langer, gemonteerd op een 35mm formaat camera.

Onderdelen van het objectief

① Zonnekap. 80
② Uitlijnmarkering op zonnekap...80
③ Vergendelmarkering op zonnekap. 80
④ Bevestigingsmarkering voor zonnekap. 80
⑤ Zoomring. 76
⑥ Schaal brandpuntsafstand......76
⑦ Markering brandpuntsafstand
Aanduiding voor scherpstelafstand
9 Markering voor scherpstelafstand

10 Scherpsteling. 77
⑪ Objectief montagemarkering
Rubberen aufdichting voor objectiefbevestiging.81
CPU-contacten. 81
14 Schakelaar voor scherpstelstand. 77
Vibratiereductie AAN/UIT-schakelaar. 78
16 Schakelaar vibratiereductiestand.78
⑦ Zoomvergrendeling 76

Zoom en scherptediepte

Draai aan de zoomring voordat u scherpstelt om de

brandpuntsafstand aan te passen en de foto te kadreren. Als de camera over voorbeeld scherptediepte beschikt (stop omlaag), kan scherptediepte ook als voorbeeld in de Zoeker worden bekeken.

Opmerking: Brandpuntsafstand neemt af als de scherpstelafstand worden verkort. Merk op dat de aanduiding voor scherpstelafstand alleen als leidraad is bedoeld en is maybeligelijk Niet nauwkeurig genoeg om de afstand tot het onderwerp te tonen en toont möglichnestiet, door scherptediepte of andere factoren, wonneer de camera op een ver voorwerp worden scherpgesteld.

Om de zoomring te vergrendelen, draai deze maar de 18 mm positie en schuif de zoomvergrendeling maar LOCK. Dit voorkomt dat het objectief door+zijn eigengewicht verlangt verwijl de camera van deeneaar de andereplaats worden meegedragen.

Diafragma

Diafragma wird met behulp van de camerabesturingen aangepast.

Zoom en maximale diafragma

Wijzigt zodat zoom het maximale diafragma tot maximaal 1^1 / _3 LW aan kan passen. De camera houdt er bij het instellen van de belichtingECHTER automatisch rekening mee en+zijn er geen modificaties van de camera-installingen vereist voor de volgende zoomaanpassingen.

Scherpstellen

Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie de camerhandleiding voor informatatie over de scherpstelstanden van de camera; zie "Een opmerking over groth en supergroothoekjobjectieven" op pagina 83 voor informatatie ove verkrijgen van goede resultaten met autofocus).

Camerascherpstelstand	Objectiefscherpstelstand
	M/A	M
AF	Autofocus met handcorrectie	Handmatige scherpstelling met elektronische afstandsmeter
MF	Handmatige scherpstelling met elektronische afstandsmeter

M/A (Autofocus met handcorrectie)

Om scherp te stellen met behulp van autofocus met handcorrectie (M/A):

Schuif de schakelaar voor scherpstelstand van het objectief aan M/A.
2 Scherpstellen.

Indien gewenst, kan autofocus worden overgenomen door aan de scherpsteling van het objectief te draaien verwijl de ontspanknop half wordt ingedrukt (of, als de camera is uitgerust met een AF-ON-knop, verwijl de AF-ON-knop worden ingedrukt). Druk, om opnieuw scherp te stellen met behulp van autofocus, de ontspanknop half in of druk nogmaals op de AF-ON-knop.

Vibratiereductie (VRII)

Vibratiereductie (VRII) vermindert onscherpte veroorzaakt door cameratrilling, waardoor sluitertijden tot vier stops langer duren dan anders het geval zaarend (Nikon metingen;effecten varieren afhankelijk van fotograaf en opnameomstandigheden). Dit verminder het beschikbare aantal sluitertijden en wordt handfotografiae en statiefvrije fotografia in vele verschillende situatuies toegestaan.

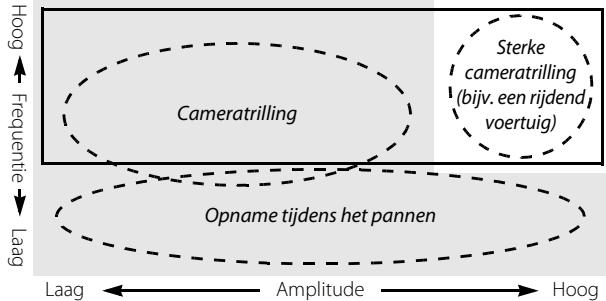

Kiesuit NORMAL en ACTIVE vibratiereductie overeenkomstig de frequentie en amplitude van de vibratie.

:Geschikt voor NORMAL vibratiereductie.

:Geschikt voor ACTIVE vibratiereductie.

• Cameratrilling: Kies NORMAL of ACTIVE.
  Opname tijdens het pannen: Kies NORMAL.
• Sterke cameratrilling: Kies ACTIVE.

De vibratiereductie AAN/UIT-schakelaar gebruiken

Selecteer ON om vibratiereductie in te schakelen.

Vibratiereductie worden geactiveerd wonneer de ontspanknop half worden ingedrukt, waar bij de effecten van cameratrilling voor verbeterde kadrering en scherpstelling worden verminderd.

Selecteer OFF om vibratiereductie uit te schakelen.

De schakelaar vibratiereductiestand gebruiken

De schakelaar vibratiereductiestand worden gebruikt om de vibratiereductiestand te selecteren verwijl vibratiereductie is ingeschakeld.

Selecteer NORMAL om de vibratie te verminderen dat isveroorzaakt door cameratrilling ofijdens het pannen van de camera.

Selecteer ACTIVE om de vibratie te verminderen dat isverooraakt door cameratrilling of tijdens opnames vanuit een rijdende auto, varende boot of ander onstabeli platform. Panbewegingen worden nicht gedetecteerd.

Vibratiereductie gebruiken: opmerkingen

• Druk bij het gebruik van vibratiereductie de ontspanknop half in en wacht totdat de afbeelding in de zoeker is gestabiliseerd, voordat de ontspanknop in zijn geheel worden ingedrukt.
• Wonneer vibratiereductie actief is, kan de afbeelding in de zoeker onscherp worden nadat de sluiter worden vrijgegeven. Dit duidt nicht op een defect.
• Schuif de schakelaar vibratiereductiestand waar NORMAL voor het pannen van opnames. Wanner de camera worden gepand, past vibratiereductie alleen de beweging toe dat geen deel uitmaakt van de pan (als de camera bijvoorbeeld horizontally wordt gepad, wordt alleen vibratiereductie voor verticale trilling toegepast), waardoor het veel eenvoudiger is de camera gelijkmatig in een brede boog te pannen.
• Zet de camera Niet uit of verwijder het objectief Niet wanner vibratiereductie in werkig is. Indien de voeding maar het objectief worden afgekoppeld wanner vibratiereductie actief is, kan het objectief rammelen wanner deze schudt. Dit duidt Niet op een defect en kan met behulp van het herbevestigen van het objectief en het inschakelen van de camera worden verholpen.
• Als de camera is voorzien van een ingebouwde flitser, worden vibratiereductie uitgeschakeld wanneer de flitser laadt.
• Als de camera is uitgerust met een AF-ON knop, worden met behulp van het indrukken van de AF-ON knop vibratiereductie Niet geactiveerd.
• Schakel vibratiereductie uit wanner de camera stevig op een statief worden gemonteerd, maar LAST de camera ingeschakeld wanner de statiefknop Niet vastzit of wanner een monopod worden gebruikt.

De zonnekap

De zonnekap beschermt het objectief en blokkeert dwaallicht dat anders lichtvlekken of beeldschaduwen veroorzaakt.

Lijn de vergrendelmarkering op de zonnekap (-O) uit met bevestigingsmarkering voor de zonnekap () op het objectief (3).

Houd, bij het bevestigen of verwijderen van de kap,.Deze vlak bij het symbol op de bijbehorende basis om te stevig vastpakken te vermiijden. Vignettering kan zich voordoen als de kap Niet juist is bevestigd.

Wanneer Niet in gebruik, kan de kap worden omgedraaid en gemonteerd op het objectief. Als de kap worden omgedraaid, kan het door middel van draaien worden bevestigd en verwijderd verwijl het vlakbij de vergrendelingsmarkering worden gezhonden (—O).

Ingebouwde flitser

Maak opnames bij een bereik van 0,6 m of meer bij het gebruik van de ingebouwde flitser op camera's die+zijn utgerust met een ingebouwde flitser en verwijder de zonnekap om vignettering te voorkomen (schaduwenaar waar het uiteinde van de lens de ingebouwde flitser verdui sterd).

Camera	Brandpuntsafstand	Gebruik op een afstand van
D800-serie (DX-formaat)	18 mm	3,0 m ofeer
	28 mm	1,0 m ofeer
	50 mm ofeer	Geen beperkeningen
D700 (DX-formaat)	18 mm	3,0 m ofeer
	28 mm ofeer	Geen beperkeningen
D7000/D300-serie/D200	28 mm	1,0 m ofeer
	50 mm ofeer	Geen beperkeningen
D100	28 mm	1,5 m ofeer
	50 mm ofeer	Geen beperkeningen
D90/D80/D70-serie	28 mm	2,5 m ofeer
	50 mm ofeer	1,0 m ofeer
D5100/D5000/D3100/D3000/D60/D40-serie	50 mm ofeer	1,0 m ofeer
D50	28 mm	2,0 m ofeer
	50 mm ofeer	1,0 m ofeer

Onderhoud objectief

• Pak of houd het objectief of de camera Niet alleen met behulp van de zonnekap vast.
• Houd de CPU-contacten schoon.
• Mocht de rubberen afldichting voor objectiefbevestiging beschadigt+zijn, staak ommiddelijk het gebruik en breng het objectief voor reparatie aan een Nikon geauthoriseerd servicecenter.
• Gebruik een blaasbalgje om stof en pluizen van de objectiefopppervlakken te verwijdenen. Voor het verwijderen vanlekken en vingerafdrukken moet u eenkleine hoeveelheid ethanol of objectiefreiniger op een zachte, schone katoenen doek of objectief reinigingsdoekje aanbrengen en reinig met een draaiende beweging vanuit het midden naart buiten toe. Zorg dat er geen vegen achechterblijven en raak het glas Niet met uw vingers aan.
• Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen zoals verfthinner of benzeen.
• De zonnekap of NC filters können worden gebruikt ter bescherming van het voorste objectiefelement.
• Bevestig de voor- en blijensdappen voordat u het objectief in het flexibleste tasje plaatst.
• Als het objectief voor langerearend wordt gebruikt, moet u het op een koele en droge plaats bewaren. Zo voorkomt u schimmel en roest. Bewaar Niet in direct zonlicht of in combinatie met mottenballen van nafta of kamfer.
• Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme kan onherstelbare schade veroorzaken.
• Het objectief anschterlaten op extreem hete locaties kan schade veroorzaken of onderdelen gemaakt van versterkt plastic konnen kromtrekken.

Meegeleverde accessoires

• 77 mm makkelijk te bevestigen voorste objectiefdop LC-77
• Achterste objectiefdop LF-4
  Bajonetkap HB-58
• Flexibel objectiefetui CL-1120

Compatibele accesoires

• 77 mm vastschroefbare filters

Specifications

Type	Type G AF-S DX-objectief met ingebouwde CPU- en F-vatting
Brandpuntsafstand	18–300 mm
Maximale diafragma	f/3.5–5.6
Objectiefconstructie	19 elementen in 14 groepen (inclusief 3 asferische objctiefelementen en 3 ED-objectiefelementen)
Weergavehoek	76° –5° 20'
Schaal brandpuntsafstand	Gegradeerd in millimeters (18, 28, 50, 105, 200, 300)
Afstandsinformationatie	Uitvoer�naar camera
Zoom	Handmatige zoom met behulp van zoomring
Scherpstellen	Nikon Internal Focusing (IF) System met autofocus aangestuurd door Silent Wave Motor en afzonderlijke scherpsteling voor handmatige scherpstelling
Vibratiereductie	Lens-shift met behulp van voicel coil motors (VCMs)
Aanduiding voor scherpstelaftstand	0,45 m tot oneindig (∞)
Kortste scherpstelaftstand	300 mm brandpuntsafstand: 0,45 m vanaf filmvlak
Diafragmabladen	9 (ronde diafragmaopeningen)
Diafragma	Volledig automatisch
Diafragmabereik	· 18 mm brandpuntsafstand: f/3.5 tot f/22 · 300 mm brandpuntsafstand: f/5.6 tot f/32
Lichtmeting	Volledig diafragma
Maat voor filters/voorzelenzen	77 mm (P=0,75 mm)
Afmetingen	Ca. 83 mm diameter × 120 mm (afstand vanaf objectiefbevestigingsvlak van de camera)
Gewicht	Ca. 830 g

Nikon behoudt zich hetrecht de specificaties van de hardware, zoals beschreiben in\ deze handleiding, te allen tijde zonder voorafaande kennisgeving te wijzigen.

Een opmerking over groothoek- en supergroothoekobjectieven

In de volgende situatuies kan autofocus möglichk nicht de gewenste resultaten met groothoek- en supergroothoekobjectieven versuschaffen:

Voorbeeld 1: Een afgelegen portretonderwerp op enige afstand van de achtergrond

Voorbeeld 2: Een veld met bloemen

1 Het onderwerp vult Niet het gebied dat is omsloten door de scherpstelhaakjes. Als het scherpstelpunt zowel voorgrond- alsachtengrondvoorwerpen bevat, stelt de camera möglichk scherp op deachtengrond en worden het onderwerp möglichk onscherp.
2 Het onderwerp bevat veel fjne details. De camera heeft möglich problemen met het scherpstellen op onderwerpen die veel fjne details of te weinig contrast bevatten.

Gebruik in deze gevallen handmatige scherpstelling, of gebruik scherpstelvergrendeling om een ander onderwerp opdezelfde afstand scherp te stellen en stel een neue compositie van de foto samen. Zie voor meer informatie "Goede resultaten verkrijgen met autofocus" in de camerahandleiding.
