MODE D'EMPLOI Chauffe-eau électrique sur évier, 15 l ARISTON

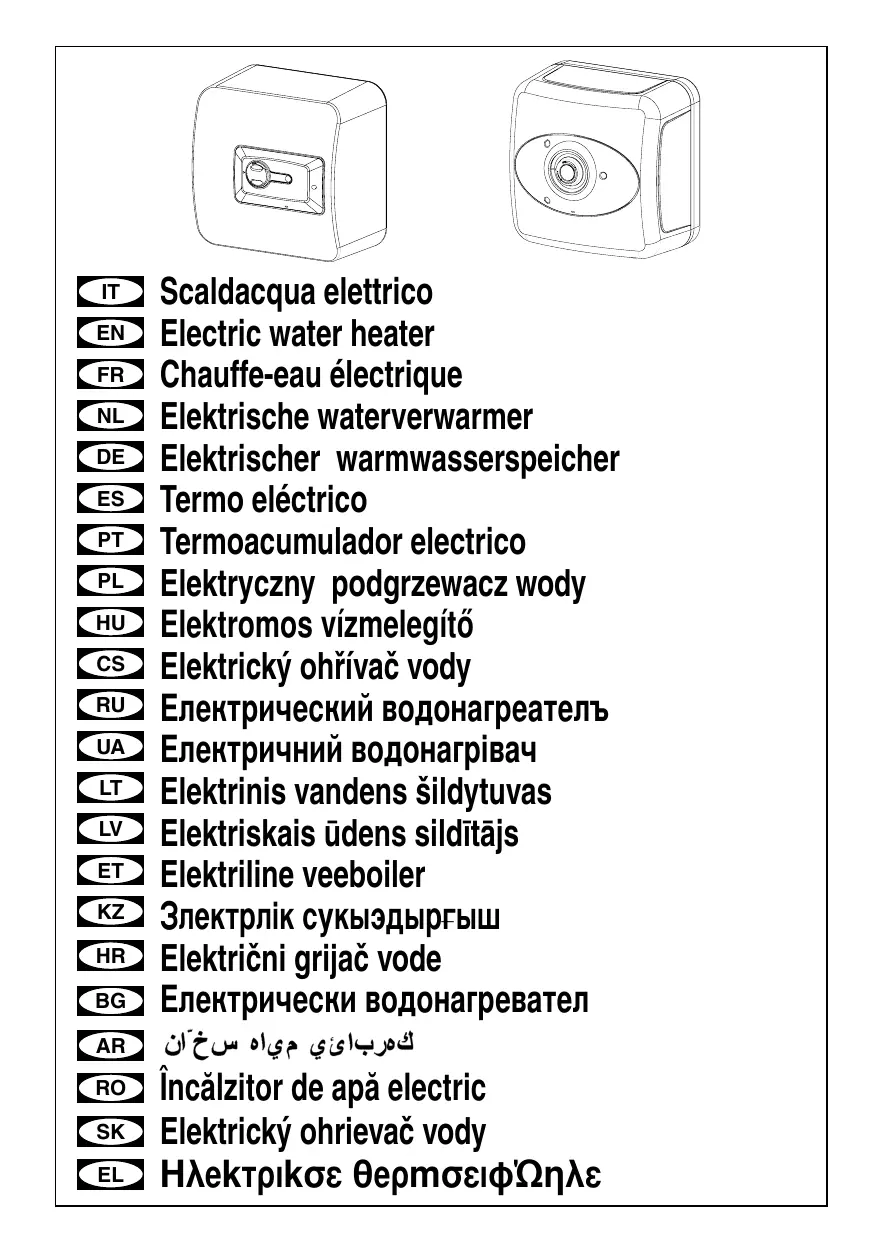

Chauffe-eau électrique

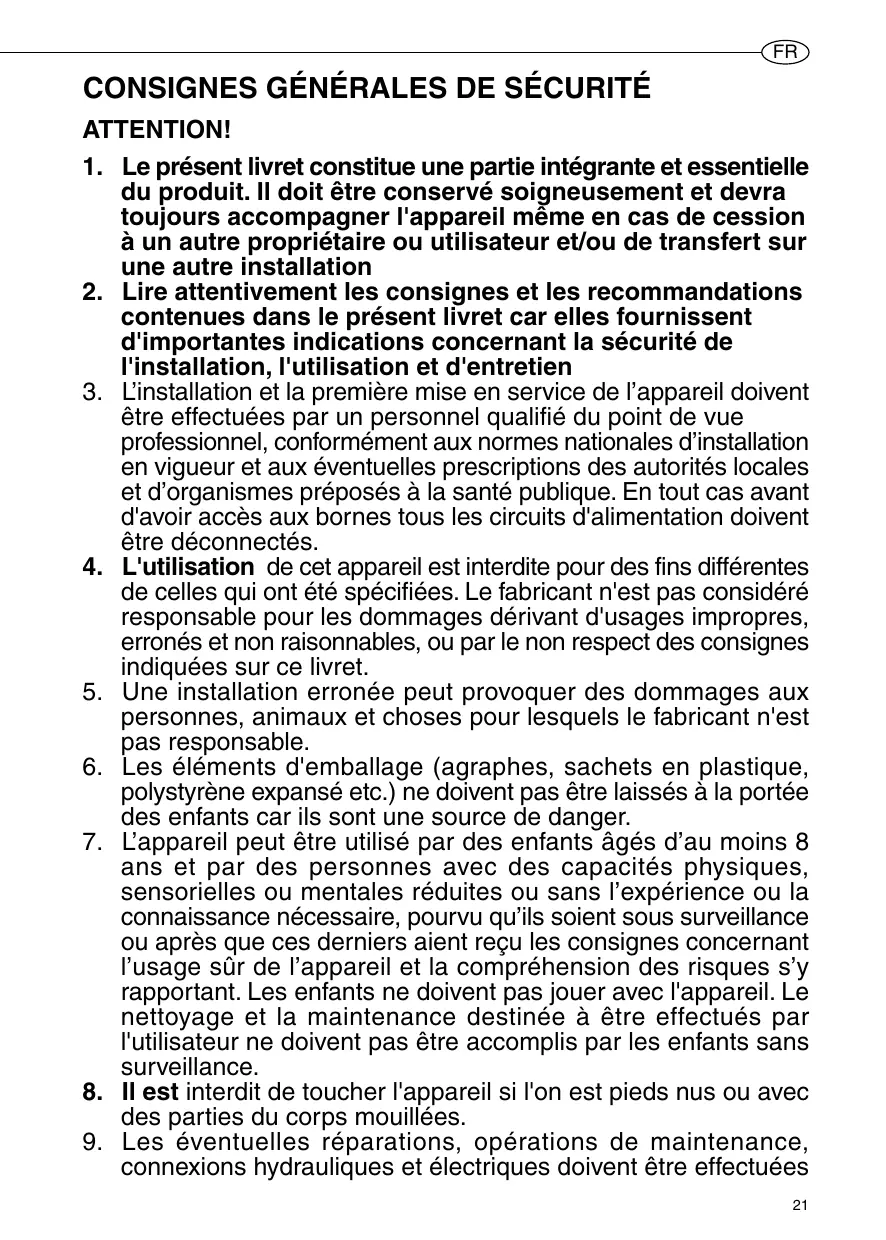

- Le présent livret constitue une partie intégrante et essentielle du produit. Il doit être conservé soigneusement et devra toujours accompagner l'appareil même en cas de cession à un autre propriétaire ou utilisateur et/ou de transfert sur une autre installation
- Lire attentivement les consignes et les recommandations contenues dans le présent livret car elles fournissent d'importantes indications concernant la sécurité de l'installation, l'utilisation et l'entretien.
- L'installation et la première mise en service de l'appareil doivent être effectuées par un personnel qualifié du point de vue professionnel, conformément aux normes nationales d'installation en vigueur et aux éventuelles prescriptions des autorités locales et d'organismes préposés à la santé publique. En tout cas, avant d'avoir accès aux bornes, tous les circuits d'alimentation doivent être déconnectés.
- L'utilisation de cet appareil est interdite pour des fins différentes de celles qui ont été spécifiées. Le fabricant n'est pas considéré responsable pour les dommages dérivant d'usages impropres, erronés et non raisonnables, ou par le non-respect des consignes indiquées sur ce livre.
- Une installation erronée peut provoquer des dommages aux personnes, animaux et choses pour lesquels le fabricant n'est pas responsable.
- Les éléments d'emballage (agrafes, sachets en plastique, polystyrène expansé etc.) ne doivent pas être laissés à la portée des enfants car ils sont une source de danger.
- L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans l'expérience ou la connaissance nécessaire, pourvu qu'ils soient sous surveillance ou après que ces derniers aient reçu les consignes concernant l'usage de l'appareil et la compréhension des risques s'y rapportant. Les enfants ne doivent pas journer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être accomplis par les enfants sans surveillance.
- Il est interdit de toucher l'appareil si l'on est pieds nus ou avec des parties du corps mouillées.
- Les éventuelles réparations, opérations de maintenance, connexions hydrauliques et électriques doivent être effectuées
uniquement par un personnel qualifié en utilisant exclusivement des pièces de rechange originales. Le non-respect de ce qui est indiqué plus haut peut compromettre la sécurité et fait déchoir la responsabilité du fabricant.
- La température de l'eau chaude est régée par un thermostat de fonctionnement qui sert également de dispositif de sécurité pouvant être réenclenché pour éviter des dangereuses hausses de température.
- La connexion électrique doit être réalisée comme indiqué au paragraphe qui s'y rapporte.
- Si l'appareil est muni du câble d'alimentation, en cas de remplacement de ce dernier, s'adresser à un centre d'assistance autorisé ou à un personnel qualifié.
- Si le dispositif contre les surpressions est fourni avec l'appareil, il ne doit pas ettre alterer et doit etre mis en marche periodiquement pour vérifier qu'il ne soit pas bloqué et pour eliminer d'eventuels depôts de calcaire. Pour les pays ayant adopté la norme EN 1487, il est obligatoire de visser, sur le tuyau d'entrée d'eau de l'appareil, un groupe de sécurité conforme à cette norme, dont la pression maximale doit etre de 0,7MPa et qui doit contenir au moins un robinet d'arrêt, un clapet anti-retour, une soupape de sécurité, un dispositif d'arrêt de la charge hydraulique.
- Un égouttement du dispositif contre les surpressions ou du groupe de sécurité EN 1487 est normal durant la phase de chauffage. Pour cela raccorder le déchargement, laissé quoi qu'il en soit ouvert, avec un tuyau de drainage installé en pente continue vers le bas et dans un lieu sans glace. Il est bon de brancher au même tuyau le drainage de la vapeur d'eau à l'aide du raccord prévu à cet effet.
- Il est indispensable de vider l'appareil s'il doit rester inutilisé dans un local sujet au gel. Procéder au vidage de la manière décrite dans le chapitre prévu à cet effet.
- L'eau chaude distribuée avec une température dépassant 50°C aux robinets d'utilisation peut provoquer immédiatement de graves brûlures. Les enfants, les personnes handicapées et âgées sont plus exposées à ce risque. Il est donc conseillé d'utiliser une vanne de mélange thermostatique que l'on doit visser au tuyau de sortie de l'eau de l'appareil.
- Aucun objet inflatable ne doit être couvert en contact ou près de l'appareil.
Légende des symboles:
| Symbole | Signification |
| Δ | Le non respect de l'advertissement entraine des risques de lésions, et des risques mortels dans certaines circonstances pour les personnes |
| Δ | Le non respect de l'advertissement entraine des risques de dommages, très graves dans certaines circonstances pour les animaux, plantes ou objets. |
| Φ | Obligation de respecter les normes de sécurité générales et spécifiques du produit. |
NORMES GÉNÉRALES DE SÉCURITÉ
| Réf. | Mise en garde | Risque | Symb. |
| 1 | Ne pas effectuer d'opérations qui impliquent d'ouvir l'appareil et de le retirer de son installation | Électrocution à cause de composants sous tension Lésions personnelles de brûlures à cause de la présence de composants surchauffés ou de blessures à cause de la présence d'arêtes et de protubérances coupantes | Δ |
| 2 | Ne pas démarrer ou éteindre l'appareil en introduisant ou en débranchant la fiche du cable d'alimentation électrique | Électrocution à cause de dommages au cable ou à la fiche ou à la prise | Δ |
| 3 | Ne pas endommager le cable d'alimentation électrique | Électrocution à cause de la présence de fils découvertes sous tension | Δ |
| 4 | Ne pas laisser d'objets sur l'appareil | Lésions personnelles à cause de la chute de l'objet suite à des vibrations | Δ |
| Dommages à l'appareil ou aux objets se trouvant en dessous, à cause de la chute de l'objet suite à des vibrations | Δ |
| 5 | Ne pas monter sur l'appareil | Lésions personnelles à cause de la chute de l'objet | Δ |
| Dommages à l'appareil ou aux objets se trouvant en dessous, à cause de la chute de l'objet suite au détachement de sa fixation | Δ |
| 6 | Ne pas effectuer le nettoyage de l'appareil avant de l'avoir étéint, débranché de la fiche ou d'avoir désactivé l'interrupteur dédié | Électrocution à cause de composants sous tension | Δ |
| 7 | Installer l'appareil sur un mur solide, non soumis à des vibrations | Chute de l'objet à cause de la défaillance du mur, ou bruit pendant son fonctionnement | Δ |
| 8 | Effectuer les raccordements electriques avec des cables de dimension ajustée | Incendie par surchauffe de cables sous-dimensionnés. | Δ |
| 9 | Après une intervention de maintenance ou de dépannage, s'assurer que tous les dispositifs de sécurité soient fonctionnels avant de remettre l'appareil en service | Dommages sur l'appareil par absence de dispositif de sécurité. | Δ |
| 10 | Vider toute partie pouvant containir de l'eau chaude | Lésion par brûlure | Δ |
| 11 | Effectuer le détartrage en respectant les prescriptions de la fiche technique des produits utilisés, en aérant l'environnement, en portant les équipements de protection individuelle adhéquats, en évitant les mélanges de produits, en protégéant l'appareil et les objets proches. | Lésions par contact avec les yeux ou la peau, ou inhalation d'agents chimiques nocifs. | Δ |
| Dommages sur l'appareil ou sur les objets proches par corrosion de substances acides | Δ |
| 12 | Ne pas utiliser d'insecticides, de solvants ou de détergents agressifs pour nettoyer l'appareil | Dommages aux éléments peints ou en plastique | Δ |
Les légionelles sont des bactéries de petite dimension, en forme de bâtonnet, qui se trouvent naturellement dans toutes les eaux douces.
La maladie du légionnaire est une infection pulmonaire grave, provoquée par l'inhalation de la bactérie Legionella pneumophilia ou d'autres espèces de Legionella. Les bactéries se trouvent fréquemment dans les installations hydriques des maisons, des hôtels et dans l'eau utilisée dans les conditionneurs d'air ou dans les systèmes de refroidissement de l'air. C'est la raison pour laquelle l'intervention principale à accomplir contre la maladie réside dans la prévention, qui se réalise en contrôlant la présence de l'organisme dans les installations hydriques.
La norme européenne CEN/TR 16355 fournit les recommandations quant à la meilleure méthode de prévention de la prolifération des légionelles dans les installations d'eau potable, tout en maintenant en vigueur les dispositions existantes au niveau national.
Recommandations générales
"Conditions favorables à la prolifération des légionelles". Les conditions suivantes favorisent la prolifération des légionelles:
- Une température de l'eau comprise entre 25AÇ et 50AÇ. Pour réduire la prolélération des bacteries du genre Legionella, la température de l'eau doit rester dans des limites qui empêchent leur croissance ou déterminant une croissance minimale, autant que possible. Dans le cas contraire, il est nécessaire d'assainir l'installation L'eau stagnante. Pour éviter la stagnation de l'eau pendant de longues périodes, il faut utiliser l'eau presente dans toutes les parties de l'installation d'eau potable, ou la faire La presence dans l'installation, y compris les chauffe-eaux, etc., de substances nutritives, biofilm et sédiment. Le sédiment peut favoriser la prolifération des bacteriés du genre Legionella et doit être régulièrement eliminé des systèmes de stockage, des chauffe-eaux, des vases
En ce qui concerne ce type de chauffe-eau à accumulation, si
1) l'appareil est éteint pendant un certain temps [des mois] ou
2) la température de l'eau reste constante entre 25°C et 50°C,
Les bactéries légionelles pourraient se développer à l'intérieur du réservoir. Dans ces cas, pour réduire la prolifération des légionelles, il est nécessaire d'avoir recours au "cycle d'assainissement thermique".
Ce cycle est indiqué pour être utilisé dans les installations de production d'eau chaude sanitaire et répond aux recommandations de prévention des légionelles, spécifiées dans le tableau 2 de la norme CEN/TR 16355 ci-après.
Tableau 2 - Types de systèmes à eau chaude
| Eau froide et eau chaude séparées | Eau froide et eau chaude mélangeés |
| Absence de stockage | Stockage | Absence de stockage en amont des vannes mélangeuses | Stockage en amont des vannes mélangeuse | Absence de stockage en amont des vannes mélangeuses |
| Absence de circulation d'eau chaude | Avec circulation d'eau chaude | Absence de circulation d'eau mélangée | Avec circulation d'eau mélangée | Absence de circulation d'eau mélangée | Avec circulation d'eau mélangée | Absence de circulation d'eau mélangée | Avec circulation d'eau mélangée | Absence de circulation d'eau mélangée | Avec circulation d'eau mélangée |
| Réf. à l'Annexe C | C.1 | C.2 | C.3 | C.4 | C.5 | C.6 | C.7 | C.8 | C.9 | C.10 |
| Température | - | ≥ 50 °C e | dans chauffe-eau de a stockage | ≥ 50 °C e | Désinfection thermique d | Désinfection thermique d | dans chauffe-eau de a stockage | ≥ 50 °C e | Désinfection thermique d | Désinfection thermique d |
| Stase | - | ≤ 3 I b | - | ≤ 3 I b | - | ≤ 3 I b | - | ≤ 3 I b | - | ≤ 3 I b |
| Sédiment | - | - | éliminer c | éliminer c | - | - | éliminer c | éliminer c | - | - |
| a Température >55°C toute la journée ou au moins 1h par jour >60°C.
b Volume d'eau contenu dans les tuyauteries entre le système de circulation et le robinet le plus éloigné du système.
c Éliminer le sédiment du chauffe-eau de stockage, conformément aux conditions locales, mais au moins une fois par an.
d Désinfection thermique pendant 20 minutes à la température de 60°C, pendant 10 minutes à 65°C ou pendant 5 minutes à 70°C à tous les endroits de prélevvement, au moins une fois par semaine.
e La temperature de l'eau dans l'anneau de circulation ne doit pas être inférieure à 50°C.
- Non requis |
Ce chauffe-eau à accumulation est vendu avec la fonction du cycle d’assainissement thermique non activée comme configuration prédéfinie ; par conséquent, si, pour une raison quelconque, l’une des sus-mentionnées “Conditions favorables à la prolifération de la Légionellose” devait se vérifier, il est vivement conseillé d’activer cette fonction en tournant le bouton jusqu’à la température maximale de l’eau (>60^).
Cependant, le cycle de désinfection thermique n'est pas en mesure de détruire toutes les bactéries de légionelles générées dans le réservoir de stockage. C'est pourquoi, si la température configurée de l'eau baisse en dessous de 55°C, les bactéries de légionelles pourraient se manifester à nouveau.
Attention: la température de l'eau dans le réservoir peut provoquer instantanément de graves brûlures. Les enfants, les personnes handicapées ou âgées sont les sujets les plus à risque de brûlures. Contrôler la température de l'eau avant de prendre son bain ou sa douche.
Description du chauffe-eau
(voir la figure 7)
F) Lampe témoins A) Calotte M) Bouton de réglage B) Tuyau d'entrée d'eau C) Tuyau de sortie d'eau
Pour les caractéristiques techniques, se référer aux données de la plaque (étiquette placée à proximité des tuyaux d'entrée et de sortie de l'eau).
| Informations du produit |
| Gamme de produit | 10 | 15 | 30 |
| Poids (kg) | 6,6 | 7,4 | 12,8 |
| Installation | Sur évier | Sous évier sans réglage | Sous évier avec réglage | Sur évier | Sous évier sans réglage | Sous évier avec réglage | Sur évier |
| Modèle | Se reporter à la plaque des caractéristiques |
| Gelec (kWh) | 2,481 | 2,691 | 3,080 | 2,489 | 2,675 | 3,026 | 2,662 |
| Profil de charge | XXS | S |
| Lwa | 15 dB |
| ηwh | 35,1% | 32,9% | 29,4% | 35,0% | 33,0% | 29,9% | 33,2% |
| Capacité (L) | 10 | 15 | 30 |
Les caractéristiques énergétiques du tableau et les données complémentaires présentes dans la fiche du produit (Annexe A faisant partie intégrante de ce livre) sont définies sur la base des Directives EU 812/2013 et 814/2013.
Les produits sans étiquette et sans la fiche relative d'ensembles de chauffe-eaux et dispositifs solaires, prévues par le règlement 812/2013, ne sont pas destinés à la réalisation de ces ensembles.
Les produits équipés de bouton de réglage ont le thermostat placé en condition de “prêt à l'emploi”, configurations indiquées dans la fiche de produit (Annexe A), suivant laquelle la classe énergétique relative a été déclarée par le fabricant.
Cet appareil est conforme aux normes internationales de sécurité électrique CEI 60335-1; CEI 60335-2-21. Le marquage CE lié sur l'appareil atteste sa conformité aux Directives Communautaires suivantes, dont il répond aux exigences essentielles:
- Directive Basse Tension BT: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106. -Compatibilité Electromagnétique CEM: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- Limitation des Substances Dangereuses ROHS: EN 50581. - Produits liés à l’Énergie ErP: EN 50440
Installation de l'appareil (pour l'installateur)
ATTENTION! Suivre scrupuleusement les mises en garde générales et les consignes de sécurité enumeratedes au début du texte, en respectant obligatoirement les indications fournies.
L'installation et la mise en fonction du chauffe-eau doivent être effectuées par un personnel autorisé, conformément aux normes en vigueur et aux prescriptions eventuelles des autorités locales et des organismes
Préposés à la santé publique.
Il est conseillé d'installer l'appareil au plus près des endroits d'utilisation, pour limiter les pertes de chaleur le long des tuyauteries.
Les normes locales peuvent prévoir des restrictions en ce qui concerne l'installation de l'appareil dans la salle de bain, respecter donc les distances minimales prévues par les normes en vigueur. La gamme de chauffe-eaux comprend des modèles prévus pour le montage au-dessus ou en dessous du point d'utilisation (lavabo, évier ou douche). Les modèles destinés au montage sous le point d'utilisation sont appelés "sous évier".
Pour faciliter les interventions d'entretien, prévoir un espace libre à l'intérieur de la calotte, d'au moins 50cm, pour accéder aux éléments électriques. Fixer au mur, au moyen de vis et de chevilles de dimensions appropriées au type de mur, le support fourni. Accrocher le chauffe-eau au support et tirer vers le bas pour assurer une bonne fixation.
En cas d'installation dans des locaux au-dessus d'un lieu habité (combles, greniers, faux plafonds...), calorifuger les tuyauteries et prévoir un bac de détention avec évacuation de l'eau. Dans tous les cas, un raccordement à l'égout est nécessaire.
Raccordement hydraulique
Brancher l'entrée et la sortie du chauffe-eau avec des tuyaux et des raccords résistants, outre à la pression d'exercice, à la température de l'eau chaude, qui peut normalement atteindre ou même dépasser 80)C. Il est donc déconseille d'utiliser des matériaux qui ne résistant pas à ces Températures.
Visser sur le tuyau d'entrée de l'eau dans l'appareil, reconnaissable par le collier bleu, un raccord en T. Sur ce raccord, visser d'un côté un robinet pour la vidange du chauffe-eau (B fig. 1), qui ne puisse être manipulé qu'à l'aide d'un outil, et de l'autre le dispositif contre les surpressions (A fig. 1).
ATTENTION! Pour les pays ayant adopté la norme européenne EN 1487, le dispositif contre les surpressions éventuelles fourni avec le produit n'est pas conforme à cette norme. Le dispositif conforme doit avoir une pression maximum de 0,7MPa (7bar) et comprendre au moins: un robinet d'arrêt, un clapet anti-retour, un dispositif de contrôle du clapet anti-retour, une soupape de sécurité, un dispositif d'arrêt de la charge hydraulique.
Certains pays pourraient exiger d'utiliser des dispositifs hydrauliques alternatifs, conformes aux dispositions légales locales ; il revient à l'installateur qualifié, chargé de l'installation du produit, d'évaluer la conformité du dispositif de sécurité à utiliser. Il est interdit d'interposer un dispositif d'arrêt quelconque (vannes, robinets, etc.) entre le dispositif de sécurité et le chauffe-eau.
La sortie d'évacuation du dispositif doit être reliée à une tuyauterie d'évacuation ayant un diamètre au moins égal à celle de raccordement de l'appareil, à travers un entonnoir qui réalise une distance d'air de 20mm minimum et offre la possibilité d'un contrôle visuel, pour éviter qu'en cas d'intervention de ce dispositif, il en ressorte des dommages aux personnes, aux animaux et aux biens; le fabricant n'en sera pas responsable. Raccorder avec un tuyau flexible le tuyau de l'eau froide de réseau et l'entrée du dispositif contre les surpressions, en utilisant si nécessaire un robinet d'arrêt (D fig. 1). Prévoir en outre un tuyau d'évacuation de l'eau, appliqué sur la sortie, en cas d'ouverture du robinet de vidange (C fig. 1).
En vissant le dispositif contre les surpressions, ne pas le forcer en fin de course et ne pas l'alterer. Un égouttement du dispositif contre les surpressions est normal en phase de chauffage ; pour cette raison, il est nécessaire de raccorder l'évacuation, qui doit de toute manière rester toujours ouverte à l'air libre, à un tuyau de vidange, installé en pente continue vers le bas, et dans un endroit non soumis au gel. S'il existe une pression de réseau proche des valeurs d'étalonnage de la vanne, un réducteur de pression doit être installé le plus loin possible de l'appareil. Si l'on décide d'installer des mitigeurs (robinets ou touches), purger les tuyauteries des impuretés éventuelles qui pourraient les abimer.
Lorsque la pression d'arrivée du réseau est supérieure à 4,5 bars, il est nécessaire d'inclure un réducteur de pression en avant du groupe de sécurité.
L'appareil ne doit pas fonctionner avec une eau d'une durée inférieure à 12°F ; en revanche, avec une eau particulièrement dure (plus de 25°F), il est conseillé d'utiliser un adoucisseur, étalonné et contrôlé comme il se doit ; dans ce cas, la durée résiduelle ne doit pas baisser en dessous de 15°F.
Avant d'utiliser l'appareil, il convient de remplir d'eau le réservoir de l'appareil et d'effectuer une vidange complète, afin d'éliminer toute impureté résiduelle.
Raccordement "à écoulement libre
Pour ce type d'installation, il est nécessaire d'utiliser des groupes de robinets spécifiques, et d'effectuer le raccordement comme indiqué dans le schéma de la fig. 2. Avec cette solution, le chauffe-eau peut fonctionner avec n'importe quelle nouvelle pression de réseau, et il ne faut raccorder aucun robinet sur le tuyau de sortie, qui fait fonction de purge.
Branchement électrique
Avant toute intervention, débrancher l'appareil du réseau électrique par l'interrupteur extérieur.
Avant d'intervenir sur l'appareil, un contrôle soigné de l'installation électrique est conseillé, qui vérifie la conformité aux normes en vigueur, car le fabricant de l'appareil n'est pas responsable des dommages éventuels provoqués par
L'absence de mise à la terre de l'installation ou par des anomalies de l'alimentation électrique.
Vérifier que l'installation soit adaptée à la puissance maximale absorbée par le chauffe-eau (se référer aux données sur la plaque) et que la section des câbles utilisées pour le branchement électrique soit ajustée et conforme aux normes en vigueur. Les prises multiples, les rallonges et les adaptateurs sont interdits.
Il est interdit d'utiliser les tuyaux de l'installation hydraulique, de chauffage et du gaz pour la mise à la terre de l'appareil. Si l'appareil est fourni avec le cable d'alimentation, et s'il est nécessaire de le replacer, utiliser un cable ayant les mêmes caractéristiques (type H05VV-F 3x1mm², diamètre 8,5mm). Le cable d'alimentation (de type HO5 V V-F 3x1mm², diamètre 8,5mm) doit être introduit dans le trou prévu à cet effet (F fig. 3) à l'arrière de l'appareil, et fait glisser jusqu'à ce qu'il attaigne les bornes du thermostat (M fig. 6). Pour couper l'appareil du réseau, utiliser un interrupteur bipolaire conforme aux normes en vigueur CEI-EN (ouverture des contacts d'au moins 3mm, encore moins s'il est équipé de fusibles).
La mise à la terre de l'appareil est obligatoire et le câble de terre (qui doit être jaune et vert et plus long que celui des phases) doit être fixé à la borne au niveau du symbole (T fig. 6).
Avant la mise en fonction, contrôle que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Si l'appareil n'est pas fourni avec le câble d'alimentation, l'installation doit être l'une des suivantes:
- raccordement au réseau fixe par conduit rigide (si l'appareil n'est pas équipé de serre-câble);
- avec câble double (de type H05VV-F 3x1mm², diamètre 8,5mm), si l'appareil est équipé de serre-câble.
Mise en marche et essai
Avant de mettre l'appareil sous tension, le remplir avec de l'eau du réseau.
Cette remplissage s'effectue en ouvrant le robinet central de l'installation domestique et celui de l'eau chaude, jusqu'à ce que tout l'air soit sorti de la chaudière. Vérifier visuellement la présence de fuites d'eau eventuelles, de la bride également, et serrer légèrement les boulons (A fig. 4).
Mettre l'appareil sous tension en agissant sur l'interrupteur, et pour les modèles dépourvus d'interrupteur, mettre sous tension en tournant le bouton de réglage dans le sens des aiguilles d'une montre.
Entretien (pour le personnel autorisé)
ATTENTION! Suivre scrupuleusement les mises en garde générales et les consignes de sécurité enumeratedes au début du texte, en respectant obligatoirement les indications fournies.
Toutes les interventions et les opérations d'entretien doivent être effectuées par un personnel autorisé (possédant les caractéristiques requises par les normes en vigueur en la matière).
Quoi qu'il en soit, avant de demander l'intervention de l'Assistance technique pour une panne, vérifier que le dysfonctionnement ne dépende pas d'autres causes, par exemple l'absence momentanée d'eau ou d'électricité.
Vidange de l'appareil
Il est indispensable de vidanger l'appareil s'il doit rester inutilisé pendant une longue période ou dans un local soumis au gel.
Quand la vidange de l'appareil est nécessaire, agir comme décrit ci-dessous:
- débrancher l'appareil du réseau électrique, de manière permanente;
- fermer le robinet d'arrêt, s'il est installé (fig. 1), sinon le robinet central de l'installation domestique;
- ouvrir le robinet d'eau chaude (lavabo ou baignoire);
- ouvrir le robinet (fig. 1).
Remplacement éventuel d'éléments
Débrancher l'appareil du réseau électrique.
En enlevant la calotte, on peut intervenir sur les éléments électriques.
Pour intervenir sur le thermostat, il faut le sortir de son logement et le débrancher du réseau électrique.
Pour intervenir sur la résistance et sur l'anode, il faut d'abord vidanger l'appareil.
Utiliser uniquement des pièces de rechange d'origine
Entretien périodique
Pour obtenir un bon rendement de l'appareil, il convient de déincruster la résistance (R fig. 5) tous les deux ans environ. Si on ne souhaite pas utiliser des liquides prévus à cet effet, on peut accomplir cette opération en cassant la croute de calcaire, en veillant à ne pas endommager la cuirasse de la résistance.
L'anode en magnésium (N fig. 5) doit être remplacée tous les deux ans (à l'exception des produits avec chaudière en acier inoxydable), mais en présence d'eau agressives ou riches en chlorures, il est nécessaire de vérifier l'état de l'anode tous les ans. Pour la remplacer, il faut démonter la résistance et dévisser l'étrier de support.
Après une intervention d'entretien ordinaire ou extraordinaire, il convient de remplir d'eau le réservoir de l'appareil et d'effectuer ensuite une vidange complète, afin d'éliminer toute impureté résiduelle.
Utiliser uniquement des pièces de rechange d'origine, provenant des centres d'assistance autorisés par le fabricant.
Réactivation de la sécurité bipolaire
En cas de surchauffe anormale de l'eau, un interrupteur thermique de sécurité, conforme aux normes CEI-EN, interrompt le circuit électrique sur les deux phases d'alimentation à la résistance; dans ce cas, demander l'intervention de l'Assistance technique.
Dispositif contre les surpressions
Vérifier régulièrement que le dispositif contre les surpressions ne soit pas bloqué ou abîmé, et éventuellement le replacer ou éliminer les dépôts de calcaire.
Si le dispositif contre les surpressions est équipé de levier ou de bouton, agir sur ce dernier pour:
- vidanger l'appareil, si nécessaire;
- vérifier périodiquement son bon fonctionnement.
Modèles thermoélectriques
Toutes les instructions de ce livre sont également valables pour les modèles thermoelectriques. Ces appareils exigent comme opération supplémentaire d'être raccordés aux tuyauteries du radiateur. Brancher le raccord supérieur thermique du chauffe-eau à la colonne montante du radiateur et l'inférieur à la colonne descendante, en interposant deux robinets. Le robinet inférieur, plus accessible, servira à couper l'appareil de l'installation quand le radiateur n'est pas en marche.
Mode d'emploi pour l'utilisateur
ATTENTION! Suivre scrupuleusement les mises en garde générales et les consignes de sécurité enumeratedes au début du texte, en respectant obligatoirement les indications fournies.
Recommandations pour l'utilisateur
- Éviter de placer tout objet ou appareil sous le chauffe-eau, pouvant s'abîmer à cause d'une fuite d'eau éventuelle.
- En cas d'inutilisation prolongée de l'eau, il est nécessaire de :
couper l'alimentation électrique de l'appareil, en mettant l'interrupteur externe sur la position "OFF"; fermer les robinets du circuit hydraulique.
- L'eau chaude ayant une température supérieure à 50)C sur les robinets d'utilisation peut provoquer immédiatement de graves blessures, voir la mort suite aux brûlures. Les enfants et les personnes handicapées ou âgées sont plus exposés au risque de brûlures.
Il est interdit à l'utilisateur d'exécuter les interventions d'entretien ordinaire et extraordinaire de l'appareil.
Allumage
L'allumage du chauffe-eau s'effectue en agissant sur l'interrupteur bipolaire. Pour les modèles dépourvus d'interrupteur, mesure sous tension en tournant le bouton de réglage dans le sens des aiguilles d'une montre. Le voyant reste allumé uniquement en phase de chauffage. Le thermostat désactivera automatiquement la résistance due à la réalisation de la température d'exercice souhaitée.
Réglage de la température d'exercice
Sur les modèles pourvus de réglage externe, la température de l'eau peut être régée en agissant sur le bouton (M fig. 7) relié au thermostat, en suivant les indications graphiques.
Fonction antigel
Placer le bouton sur le symbole (uniquement pour les modèles ayant cette fonction).
Si l'eau à la sortie est froide, faire vérifier:
- la présence de tension au thermostat ou au bornier;
- les éléments chauffants de la résistance.
Si l'eau est bouillante (présence de vapeur dans les robinets)
Interrompre l'alimentation électrique de l'appareil et faire vérifier:
- le thermostat;
- le taux d'incrustation de la chaudière et de la résistance.
En cas de distribution insuffisante de l'eau chaude, faire vérifier:
- la présence d'eau dans le réseau;
- l'état du déflecteur (brise-jet) du tuyau d'entrée de l'eau froide;
- l'état du tuyau de prélèvement de l'eau chaude;
- les composants électriques.
Fuite d'eau du dispositif contre les surpressions
Un égouttement d'eau depuis le dispositif est normal en phase de chauffage. Pour éviter cet égouttement, installer un vase d'expansion dans l'installation de refoulement. Si la fuite continue après la période de chauffage, faire vérifier:
- l'étanchéité du dispositif;
- la présence d'eau dans le réseau.
Attention: ne jamais boucher le trou d'évacuation du dispositif!
Dans tous les cas, NE JAMAIS essayer de réparer l'appareil, mais s'adresser toujours à un personnel qualifié.
Les données et les caractéristiques indiquées n'engagent pas la société productrice, qui se réserve le droit d'apporter tout changement qu'elle considérera utile sans obligation de préavis ou de remplacement.
Ce produit est conforme au règlement REACH.
Aux termes de l'art. 26 du Décret législatif italien n° 49 du 14 mars 2014, "Mise en œuvre de la directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (WEEE)"
Le symbole de la poubelle barrée présent sur l'équipement ou sur l'emballage indique que le produit, à la fin de sa vie utile, doit être collecté séparément des autres déchets. L'utilisateur devra donc remettre l'appareil en fin de vie aux centres municipaux de tri sélectif des déchets électrotechniques et électroniques.
Comme alternative à la gestion autonome, l'appareil à éliminer peut être remis au revendeur, au moment de l'achat d'un nouvel appareil de type équivalent. Il est également possible de remettre gracieusement, sans obligation d'achat, les produits électroniques à éliminer ayant une dimension inférieure à 25cm, aux revendeurs de produits électroniques disposant d'une surface de vente d'au moins 400m²
La collecte séparée correcte, permettant de confier l'équipement éliminé au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur la nature et sur la santé, et favorise la réutilisation et/ou le recyclage des produits dont l'équipement est fait.
4.1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1
aaii aai iia aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie a ie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie
J 1487 EN 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 1487 148
Notice Facile
