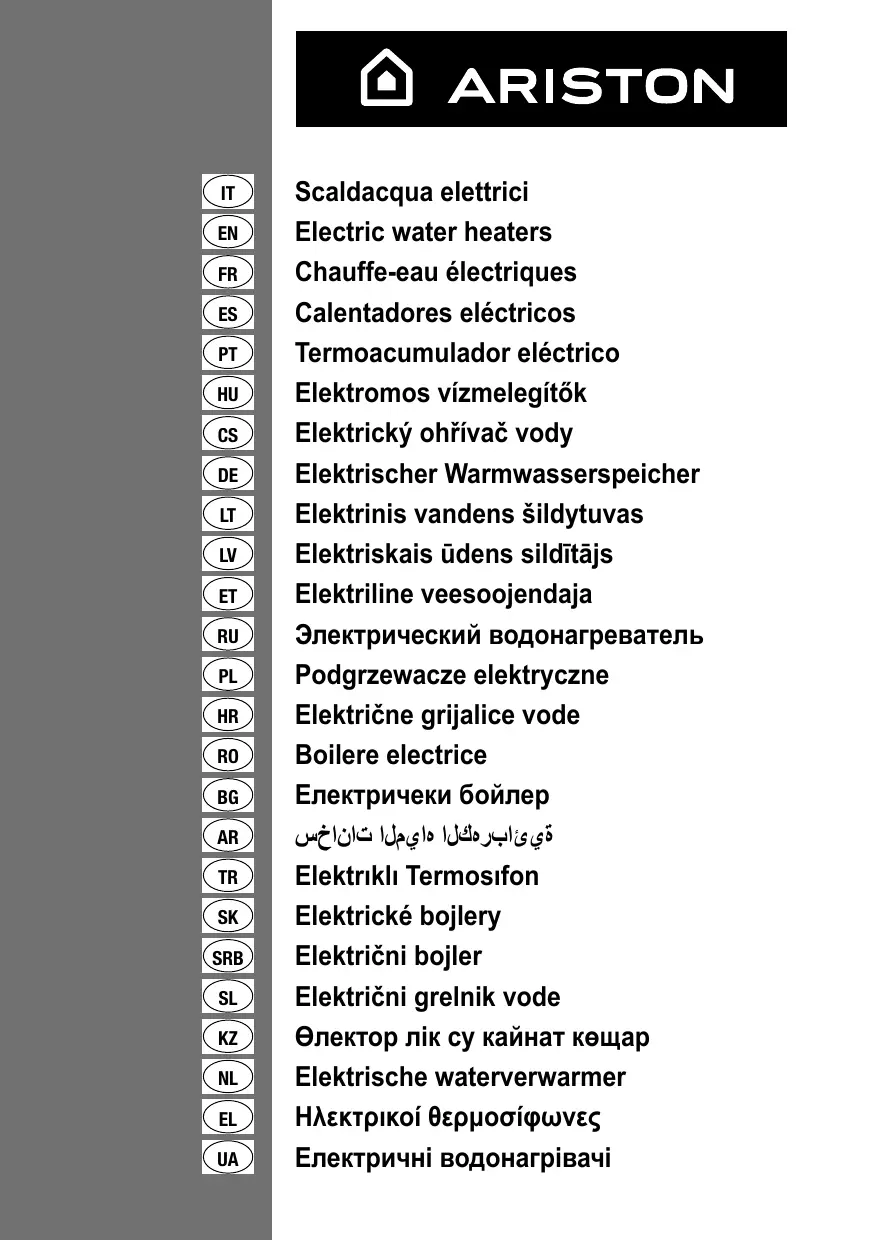

MODE D'EMPLOI Pro 1 Eco. ARISTON
Chauffe-eau électriques
Termoacumulateur électrique
- Lire attentivement les consignes et les recommandations contenues dans le présent livre car elles fournissent d'importantes indications concernant la sécurité de l'installation, l'utilisation et l'entretien.
Le présent livret constitue une partie intégrante et essentielle du produit. Il doit être conservé soigneusement et devra toujours accompagner l'appareil même en cas de cession à un autre propriétaire ou utilisateur et/ou de transfert sur une autre installation.
- La société fabricante n'est pas responsable des événements dommages aux personnes, animaux et objets causés par une utilisation inappropriée, erronée et déraisonnable ou par une absence de respect des instructions signalées dans ce fascicule.
- L'installation et la maintenance de l'appareil doivent être effectuées par un personnel qualifié professionnellement et comme indiqué dans les paragraphes correspondants. Utiliser exclusivement des pièces de rechange originales. Le non-respect de ce qui est indiqué plus haut peut compromettre la sécurité et fait déchoir la responsabilité du fabricant.
- Les éléments d'emballage (agrafes, sachets en plastique, polystyrène expansé etc.) ne doivent pas être laissés à la portée des enfants car ils sont une source de danger.
- L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans l'expérience ou la connaissance nécessaire, pourvu qu'ils soient sous surveillance ou après que ces derniers aient reçu les consignes concernant l'utilisation de l'appareil et la compréhension des risques s'y rapportant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être accomplis par les enfants sans surveillance.
- Il est interdit de toucher l'appareil si l'on est pieds nus ou avec des parties du corps mouillées.
- Avant d'utiliser l'appareil et après une intervention d'entretien ordinaire ou extraordinaire, il convient de remplir d'eau le réservoir de l'appareil et d'effectuer ensuite une vidange complète, afin d'éliminer toute impureté résiduelle.
- Si l'appareil est muni du cable d'alimentation, en cas de remplacement de ce dernier, s'adresser à un centre d'assistance autorisé ou à un personnel qualifié.
- Il est obligatoire de visser sur le tuyau d'entrée d'eau de l'appareil un canne de sécurité conforme aux normes nationales. Pour les nations qui ont transposé la norme EN 1487, le groupe de sécurité doit composer une pression maximale de 0,7 MPa et comprendre au moins un robinet d'arrêt, un clapet anti-retour, un clapet de sécurité, une vanne de sécurité, un dispositif d'interruption de la charge hydraulique.
- Le dispositif contre les surpressions (valve ou groupe de sécurité) ne doit pas être altéré et doit être mis en marche périodiquement pour vérifier qu'il ne soit pas bloqué et pour éliminer d'éventuels dépôts de calcaire.
- Un égouttement du dispositif contre les surpressions est normal durant la phase de chauffage. Pour cela, raccordez le déchargement, laissez-le ouvert, avec un tuyau de drainage installé en pente continue vers le bas et dans un lieu sans glace.
- Il est indispensable de vider l'appareil et de le débrancher du réseau électrique s'il doit rester inutilisé dans un local sujet au gel.
- L'eau chaude distribuée avec une température dépassant 50°C aux robinets d'utilisation peut provoquer immédiatement de graves brûlures. Les enfants, les personnes handicapées et âgées sont plus exposées à ce risque. Il est donc conseillé d'utiliser une vanne de mélange thermostatique que l'on doit visser au tuyau de sortie de l'eau de l'appareil.
- Aucun objet inflatable ne doit se trouver en contact et/ou près de l'appareil.
- Éviter de se tenir sous l'appareil et d'y placer tout objet, pouvant, par exemple, s'abîmer à cause d'une fuite d'eau eventuelle.
Fonction anti-legionella
La Legionella est un type de bactérie en forme de bâtonnet que l'on trouve naturellement dans toutes les eaux de source. La « maladie des légionnaires » consiste en un type particulier de pneumonie provoquée par l'inhalation de vapeur d'eau contenant la bactérie. Il est donc nécessaire d'éviter les longues périodes de stagnation de l'eau contenue dans le chauffe-eau. Mieux vaut l'utiliser ou la vider au moins une fois par semaine.
La norme européenne CEN/TR 16355 fournit des indications quant aux bonnes pratiques à adopter pour empêcher la prolifération de la Legionella dans les eaux potables. De plus, s'il existe des normes locales qui imposent des restrictions complémentaires en ce qui concerne la Legionella, ces dernières devront être respectées.
Ce chauffe-eau électronique utilise un système de désinfection automatique de l'eau, qui est actif par défaut. Le système entre en fonction chaque fois que le chauffe-eau est allumé, et dans tous les cas, tous les 30 jours, puisque l'eau atteint 60°C.
Attention : lorsque l'appareil effectue le cycle de désinfection thermique, la température de l'eau peut provoquer des brûlures. Faire attention à la température de l'eau avant un bain ou une douche.
Pour les caractéristiques techniques, se référer aux données de la plaque (étiquette placée à proximité des tuyaux d'entrée et de sortie de l'eau).
| Tableau 1 - Informations du produit |
| Gamme de produit | 50 | 80 | 100 |
| Poids (kg) | 17 | 22 | 26 |
| Installation | Verticale | Horizontale | Verticale | Horizontale | Verticale | Horizontale |
| Modèle | Se reporter à la plaque des caractéristiques |
| SMART | X | - | X | X | X | X |
| Qelec (kWh) | 6,893 | - | 7,323 | 7,113 | 7,455 | 7,249 |
| Qelec, week, smart (kWh) | 24,558 | - | 25,435 | 25,552 | 26,002 | 25,879 |
| Qelec, week (kWh) | 29,678 | - | 32,942 | 33,330 | 33,778 | 34,823 |
| Profile de charge | M | - | M | M | M | M |
| Lwa | 15 dB |
| ηwh | 40,0% | - | 40,0% | 40,0% | 40,0% | 40,0% |
| V40 (L) | 65 | - | 92 | 87 | 130 | 103 |
| Capacité (l) | 49 | 75 | 95 |
Les caractéristiques énergétiques du tableau et les données complémentaires représentées dans la fiche du produit (Annexe A faisant partie intégrante de ce livre) sont définies sur la base des Directives EU 812/2013 et 814/2013. Les produits sans étiquette et sans la fiche relative d'ensembles de chauffe-eaux et dispositifs solaires, prévues par le règlement 812/2013, ne sont pas destinés à la réalisation de ces ensembles.
L'appareil est doté d'une fonction smart qui permet d'adapter la consommation aux profils d'utilisation de l'usage. S'il est utilisé correctement, l'appareil a une consommation quotidienne égale à «Qelec» (Qelec, week, Smart/Qelec, week) Inférieure à celle d'un produit équivalent sans la fonction smart".
Cet appareil est conforme aux normes internationales de sécurité électrique CEI 60335-1; CEI 60335-2-21. Le marquage CE liant l'appareil atteste sa conformité aux Directives Communautaires suivantes, dont il répond aux exigences essentielles:
- Directive Basse Tension BT: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106. -Compatibilité Électromagnétique CEM: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- Limitation des Substances Dangereuses ROHS: EN 50581. - Produits liés à l'Energie ErP: EN 50440.
Ce produit est conforme au règlement REACH.
Installation de l'appareil (pour l'installateur)
Ce produit, à l'exception des modèles horizontally (Tableau 1), est un appareil qui doit être installé en position verticale afin de fonctionner correctement. À la fin de l'installation, et avant toute opération de mise en eau et d'alimentation électrique, utiliser un instrument de référence (ex: un niveau à bulle) afin de vérifier la verticalité effective du montage. L'appareil permet de réchauffer l'eau à une température inférieure à sa température d'ébullition. Il doit être raccordé à un réseau d'adduction d'eau sanitaire correspondant proportionnellement à ses performances et à sa capacité.
Avant de raccorder l'appareil, il est nécessaire de :
- S'assurer que les caractéristiques (voir la plaque signalétique) répondent aux besoins du client.
- Vérifier la conformité de l'installation à l'indice de protection IP (protection contre la pénétration de fluides) de l'appareil selon les normes en vigueur.
- Lire les indications figurant sur l'étiquette de l'emballage et sur la plaque signalétique.
Cet appareil est conçu uniquement pour installation à l'intérieur de locaux conformément aux réglementations en vigueur et exige le respect des instructions suivantes suite à la présence de :
- Humidité: ne pas installer l'appareil dans des locaux fermés (non ventilés) et humides.
- Gel: ne pas installer l'appareil dans des lieux où un aba
- Rayons du soleil: ne pas exposer l'appareil aux rayons directs du soleil, même s'il y a des baies vitrées.
- Poussière/vapeurs/gaz: ne pas installer l'appareil en présence d'atmosphère particulièrement agressive contenant des vapeurs acides, des poussières ou saturee de gaz.
- Décharges électriques: ne pas installer l'appareil directement relié à des lignes électriques non protégées contre les sautes de tension.
En cas de murs fabriqués en briques ou blocs creux, de cloisons peu statiques ou d'ouvrages de maçonnerie autres que ceux qui sont indiqués, il faut procéder à une vérification statique préalable du système de support.
Les crochets d'attache au mur doivent pouvoir soutenir un poids triple de celui du chauffe-eau rempli d'eau. On conseille des crochets de 12mm.
Il est conseillé de fixer l'appareil (A Fig.1) au plus près des endroits d'utilisation, pour limiter les dispersions de chaleur le long des tuyauteries.
Les normes locales peuvent prévoir des restrictions en ce qui concerne l'installation de l'appareil dans la salle de bain, respecter donc les distances minimales prévues par les normes en vigueur.
Pour faciliter les interventions d'entretien, prévoir un espace libre à l'intérieur de la calotte, d'au moins 50 cm, pour accéder aux éléments électriques.
Branchement hydraulique
Brancher l'entrée et la sortie du chauffe-eau avec des tuyaux et des raccords résistants, outre à la pression d'exercice, à la température de l'eau chaude, qui peut normalement atteindre ou même dépasser 90°C. Il est donc déconseillé d'utiliser des matériaux qui ne résistent pas à ces températures.
L'appareil ne doit pas fonctionner avec une eau d'une durée inférieure à 12°F; en revanche, avec une eau particulièrement dure (plus de 25°F), il est conseillé d'utiliser un adoucisseur, étalandé et contrôlé comme il se doit; dans ce cas, la durée résiduelle ne doit pas baisser en dessous de 15°F.
Visser sur le tuyau d'entrée de l'eau dans l'appareil, reconnaissable par le collier bleu, un raccord en T. Sur ce raccord, visser d'un côté un robinet pour la vidange du chauffe-eau (B Fig. 2), qui ne puisse être manipulé qu'à l'aide d'un outil, et de l'autre le dispositif contre les surpressions (A Fig. 2).
Certains pays pourraient exiger d'utiliser des dispositifs hydrauliques de sécurité spécifique, conformes aux dispositions légales locales ; il revient à l'installateur qualifié, préposé à l'installation du produit, d'évaluer la conformité du dispositif de sécurité à utiliser.
Il est interdit d'interposer un dispositif d'arrêt quelconque (vannes, robinets, etc.) entre le dispositif de sécurité et le chauffe-eau.
La sortie d’évacuation du dispositif doit être reliée à une tuyauterie d’évacuation ayant un diamètre au moins égal à celle de raccordement de l’appareil, à travers un entonnoir qui réalise une distance d’air de 20 mm minimum et offre la possibilité d’un contrôle visuel. Raccorder avec un tuyau flexible le tuyau de l’eau froide de réseau et l’entrée du groupe de sécurité, en utilisant si nécessaire un robinet d’arrêt (D Fig. 2). Prévoir en outre un tuyau d’évacuation de l’eau, appliqué sur la sortie, en cas d’ouverture du robinet de vidange (C Fig. 2).
En vissant le groupe de sécurité, ne pas le forcer en fin de course et ne pas l'alterer.
S'il existe une pression de réseau proche des valeurs d'étaronnement de la vanne, un réducteur de pression doit être installé le plus loin possible de l'appareil. Si l'on décide d'installer des mitigeurs (robinets ou douches), purger les tuyauteries des impuretés eventuelles qui pourraient les abimer.
Branchement électrique
Il est obligatoire, avant d'installer l'appareil, d'effectuer un contrôle soigné de l'installation électrique et de vérifier la conformité aux normes de sécurité en vigueur, qui soit adaptée à la puissance maximale absorbée par le chauffe-eau (se référer aux informations de plaque d'identification) et que la section des câbles pour les raccordements électriques soit adaptée et conforme à la norme en vigueur.
Le constructeur de l'appareil n'est pas responsable des éventuels dommages causés par l'absence de mise à la terre de l'installation ou par des anomalies d'alimentation électrique.
Avant la mise en fonction, contrôle que la tension du réseau soit conforme à la valeur sur la plaque des appareils.
Interdiction d'utiliser des prises multiples, des rallonges ou des adaptateurs.
Interdiction d'utiliser les tuyaux de l'installation d'eau, de chauffage et du gaz pour raccorder l'appareil à la terre. S'il vous faut remplacer le câble d'alimentation qui équipe l'appareil, utilisez un câble ayant les mêmes caractéristiques (type H05VV-F 3x1,5 mm², diamètre 8,5 mm). Le câble d'alimentation (de type H05VV-F 3x1 mm², diamètre 8,5 mm) doit être introduit dans le trou prévu à cet effet à l'arrière de l'appareil, et fait glisser jusqu'à ce qu'il atteigne les bornes du thermostat (M Fig. 3-4-5-6)
Pour couper l'appareil du réseau, utiliser un interrupteur bipolaire conforme aux normes nationales en vigueur (ouverture des contacts d'au moins 3 mm, encore moins s'il est équipé de fusibles).
La mise à terre de l'appareil est obligatoire et le câble de terre (qui doit être de couleur jaune-verte et de longueur supérieure aux phases) doit être fixé à la borne à l'endroit marqué par le symbole Fig. 3-4-5-6).
Avant la mise en fonction, contrôlez que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Si l'appareil n'est pas doté de câble d'alimentation, demander un mode d'installation parmi les suivants :
- connexion au réseau fixe avec tuyau rigide (si l'appareil n'est pas pourvu de serre-câble), utiliser un câble avec section minimum 3 × 1,5 ~mm^2;
- par câble flexible (type H05VV-F 3x1,5 mm², diamètre 8,5 mm), si l'appareil est équipé d'un pince-câble.
Test et allumage de l'appareil
Avant d'allumer l'appareil, le replir avec de l'eau du réseau.
Ce replissage s'effectue en ouvrant le robinet central de l'installation domestique et celui de l'eau chaude, jusqu'à ce que tout l'air soit sorti du réservoir. Vérifier visuellement la présence de fuites d'eau eventuelles, de la bride également, et serrer légèrement les boulons. Mettre l'appareil en service avec l'interrupteur.
NORMES d'entretien (pour personnel qualifié)
Quoi qu'il en soit, avant de demander l'intervention de l'Assistance technique pour une panne, vérifier que le dysfonctionnement ne dépende pas d'autres causes, par exemple l'absence momentanée d'eau ou d'électricité.
Attention: Avant toute intervention, débrancher l'appareil du réseau électrique.
Procéder à la vidange de l'appareil comme décrit ci-dessous :
fermez le robinet d'arrêt, s'il y en a un installé (fig. 2), ou bien le robinet central de l'installation domestique; - ouvrez le robinet de l'eau chaude (lavabo ou baignoire); - ouvrez le robinet B (fig. 2).
Remplacement éventuel de composants
Enlever la calotte, pour intervenir sur les éléments électriques.
En cas d'intervention sur le thermostat électronique (Réf. T), il faut débrancher le câble d'alimentation (Réf. C) et le fil (Réf. Y) du tableau de commande. Extraire donc le thermostat de son logement en veillant à ne pas trop fléchir la tige porte-capteurs (Réf. K).
En cas d'intervention sur le tableau de commande (Réf. W), débrancher le câble (Réf. Y) et dévisser les vis.
Utiliser uniquement des pièces de rechange d'origine, provenant des centres d'assistance autorisés par le fabricant.
Entretien périodique
Pour obtenir le bon rendement de l'appareil, il est opportun de procéder à la désincrustation de la résistance (R fig. 8) tous les deux ans environ (en présence d'eaux ayant une dureté élevée, la fréquence doit être augmentée).
L'opération, si on ne souhaite pas utiliser des liquides prévus à cet effet (dans ce cas, lire attentivement les fiches de sécurité du désincrustant), on peut accomplir cette opération en cassant la croute de calcaire, en veillant à ne pas endomager la cuirasse de la résistance.
L'anode de magnésium (N fig. 8) doit être remplacée tous les deux ans, dans le cas contraire la garantie est caduque. En présence d'éaux agressives ou riches en chlorures, il est recommandé de vérifier l'état de l'anode tous les ans. Pour la remplacer, il faut démonter la résistance et la dévisser de l'étrier de support.
Reset/diagnostic
- Pour les modèles équipés d'interface utilisateur comme illustré dans les figures 3 :
Dès qu'une des pannes suivantes se produit, l'appareil passe en état d'erreur et toutes les LEDs du tableau de commande clignotent simultanément.
- Reset : pour effectuer un reset de l'appareil, éteindre et rallumer l'appareil en appuyant sur la touche (1) (Réf. A). Si la cause de la panne a disparu au moment du reset, l'appareil recommence à fonctionner normalement. Dans le cas contraire, toutes les LEDs recommencent à clignoter et il est nécessaire de demander l'intervention du service après-vente. Diagnostic : pour activer la fonction diagnostic, maintenir pressée la touche (1) (Réf. A) pendant 5 secondes. Le type de dysfonctionnement est indiqué par les 5 LED (Réf. 1→5) selon le schéma suivant :
LED Ref. 1 - Panne interne de la carte;
LED Ref. 2 - Panne de l'anode (dans les modèles équipés d'anode active);
LED Ref. 3 - Sondes de température NTC 1/NTC 2 endommagées (ouvertes ou en court-circuit);
LED Réf. 5 - Surchauffe de l'eau relevée par un capteur;
LEDs Ref. 4 et 5 - Surchauffe générale (panne de la carte);
LEDS Ref. 3 et 5 - Erreur différentielle des sondes;
LEDS Ref. 3, 4 et 5 - Fonctionnement sans eau.
Pour sortir de la fonction de diagnostic, presser la touche (1) (Réf. A) ou attendre pendant 25 secondes.
- Reset : pour faire le reset de l'appareil, éteindre le produit et le rallumer avec la touche (1) (Réf. A). Si la cause de dysfonctionnement disparaît immédiatement après le reset, l'appareil reprendra le fonctionnement normal. Dans le cas contraire, le code d'erreur continuera à apparaître sur l'affichage : contacter le Centre d'Assistance Technique.
Activation de la fonction « cycle de désinfection thermique » (anti-légionelle)
La fonction anti-légionelle est activée par défaut. Elle consiste en un cycle de chauffage/maintien de l'eau à 60°C pendant 1h de façon à effectuer une action de désinfection thermique contre les bactéries.
Le cycle démarre au premier allumage du produit et après chaque remise en marche suivant une panne d'alimentation de réseau. Si le produit fonctionne toujours à température inférieure à 55°C, le cycle est répété après 30 jours. Quand le produit est éteint, la fonction anti-légionelle n'est pas active. En cas d'extinction de l'appareil pendant le cycle anti-légionelle, le produit s'éteint et la fonction n'est pas complétée. Au terme de chaque cycle, la température de fonctionnement retourne à la valeur configurée précédemment par l'utilisateur. L'activation du cycle anti-légionelle est affichée comme une configuration normale de la température à 60°C. Pour désactiver de façon permanente la fonction anti-légionelle, maintenir appuyées les touches « ECO » et « ++ » pendant 4 sec.; en confirmation de la désactivation effectuée, le led 40°C clignotera rapidement pendant 4 secondes. Pour réactiver la fonction anti-légionelle, répéter l'opération précisée ci-dessus; en confirmation de la ré-activation effectuée, le led 60°C clignotera rapidement pendant 4 sec.
Pour allumer l'appareil, appuyer sur la touche (1) (Réf. A). Programmer la température souhaitée en choisissant un niveau entre 40°C et 80°C, utilisant les touches « + » et « - ». Durant la phase de chauffage, les LED (Réf. 1→5) relatifs à la température atteinte par l'eau sont allumés fixes ; les suivants, jusqu'à la température programmée, clignotent progressivement. Si la température diminue, par exemple suite à un prélèvement d'eau, le chauffage s'active à nouveau automatique et les voyants compris contre le dernier allumé de manière fixe et celui qui correspond à la température configurée recommencent à clignoter progressivement.
Après chaque coupure de courant ou quand l'appareil est éteint à l'aide du bouton (1) (Réf. A), c'est la dernière température sélectionnée qui reste mémorisée. Pendant la phase de chauffage, le fonctionnement peut être légèrement bruyant à cause de l'opération de chauffage de l'eau.
La lampe témoins reste allumée pendant la phase de réchauffement.
Fonction ECO EVO
La fonction « ECO EVO », se compose d'un logiciel d'auto-apprentissage des consommations de l'utilisateur qui minimise les pertes de chaleur et maximise les économies d'énergie. Cette fonction, présente sur les produits dotés du contrôle « SMART », répertoriés dans le tableau 1, est activée par défaut.
Le fonctionnement du logiciel « ECO EVO » consiste en une période initiale d'une semaine d'apprentissage, pendant laquelle le produit commence à fonctionner à la température indiquée dans la fiche produit (Annexe A) et enregistre les besoins énergétiques de l'utilisateur. À partir de la seconde semaine, l'apprentissage se poursuit pour pouvoir connaître toujours plus en détail les besoins de l'utilisateur et la température est modifiée pour s'adapter toutes les heures au propre besoin en énergie pour en améliorer l'économie. Le logiciel « ECO EVO » active le chauffage de l'eau dans les temps et les quantités déterminées automatiquement par le produit lui-même en fonction de la consommation de l'utilisateur. Pendant les périodes de la journée où aucun usage n'est prévu, le produit garantit cependant une réserve d'eau chaude. Pour activer la fonction « ECO », appuyer sur la touche correspondante.
Deux modes de fonctionnement sont possibles :
1) Réglage manuel de la température (voir le paragraphe « Réglage de la température et activation des fonctions de l'appareil ») : on entre en mode « manuel » avec la touche « ECO » éteinte. Dans ce mode, le produit continue d'observer les besoins énergétiques de l'utilisateur sans intervenir sur la température par l'utilisateur. En appuyant sur la touche « ECO », la led correspondante s'allume et la fonction « ECO EVO » redémarre, fonction qui, dans ce cas, est efficace le départ car « l'apprentissage » a déjà eu lieu. 2) ECO EVO :
- Après une première semaine d'apprentissage continu, à chaque moment, le chauffe-eau prépare la quantité d'eau chaude selon une prévision statistique de besoin qui s'alimente dans les temps : pour ce faire, la température qui sera toujours entre un Tminimum = 40°C et la température maximum définie par l'utilisateur (par défaut, la température maximale est égale à la valeur indiquée sur la fiche technique [Annexe A]) sera déterminée automatiquement.
- En appuyant longuement sur « ECO », la led eco clignote pendant environ 4 secondes et l'apprentissage recommence à zéro (à partir de la première semaine). Cette action est utilisée pour effacer les besoins de l'utilisateur de la mémoire et elle permet de repartir (hard reset).
- Attention : lorsque la led « ECO » est allumée, en appuyant sur les touches « +/− » ou sur la touche « Eco », on entre dans le mode manuel décrit ci-dessus (la led « ECO » s’éteint).
Afin d'assurer le bon fonctionnement de l'ECO EVO, nous recommandons de ne pas débrancher le produit du réseau électrique.
La LED Shower Ready (B Fig. 3) indique si de l'eau chaude est disponible pour au moins une douche. La quantité d'eau chaude est déterminée par les paramètres internes et variables selon le modèle.
La fonction Max (C Fig. 3) est activée/désactivée en appuyant sur la touche correspondante. Si la fonction est activée, la sera allumée. La fonction Max définit temporairement la température de consigne à °80C sans passer par le mode de fonctionnement précédent (si la fonction Éco est activée, l'auto-apprentissage est temporairement interrompu et se désactive automatiquement une fois le point de consigne atteint).
La fonction Max est désactivée même si une erreur de verrouillage se produit, si l'État « OFF » est inséré ou si les touches +/- sont appuyées pour modifier le point de consigne.
Réglage du point de consigne
En appuyant sur la touche PLUS ou MOINS, l'utilisateur pourra régler la température du point de consigne (indiquée par les leds de température avec les autres leds éteintes). Chaque pression augmentera ou diminuera la température de consigne de 10 degrés. Au bout de 5 secondes sans action, le point de consigne sera confirmé et mémorisé.
État de verrouilage
Il existe deux types d'état de verrouillage
- ETAT De verroillage de l'ecran tactile
Si une erreur de commande tactile est détectée, l'état de la LED du tactile est indéterminé et il ne peut pas être contrôlé. Cet état est indiqué par le clignotement des LEDs de température (rapide si le produit est allumé, lent si le produit est éteint).
Si d'autres erreurs sont détectées, toutes les leds commenceront à clignoter.
Pour restaurer une erreur non volatile, si possible, il faut appuyer sur la touche ON/OFF (Fig. 3A) pour éteindre et allumer le produit. Pour vérifier quelle erreur s'est produite, il faut entrer dans l'état de diagnostic en appuyant simultanément pendant 3 secondes sur les touches ON/OFF et MAX BUTTON. Dans cet état, la led de température doit indiquer le défaut en suivant le tableau 1.4. Au bout de 25 secondes, le système reviendra à l'état de verrouillage. Remarque: pour le marché chinois (configuré sur NFC), le produit est réinitialisé en appuyant simultanément pendant 5 secondes sur les touches ON/OFF et ECO.
Renseignements UTILES (pour l'utilisateur)
Avant d'effectuer toute opération de nettoyage de l'appareil, s'assurer d'avoir éteint le produit en mettant l'interrupteur externe en position OFF. Ne pas utiliser d'insecticides, solvants ou détergents agressifs qui pourraient endommager les éléments peints ou en matière plastique.
Si l'eau à la sortie est froide, vérifier :
- que l'appareil soit branché à l'alimentation électrique et que l'interrupteur extérieur soit en position ON. qu'au moins le LED des 40°C (Réf. 1) soit allumé (pour les modèles pourvus d'interface utilisateur représentée dans la figure 3);
- que l'affichage soit allumé et que la température indiquée soit au moins 40°C (pour les modèles pourvus d'interface utilisateur représentée dans les fig. 5 et 6).
S'il y a présence de vapeur en sortie par les robinets :
Interrompre l'alimentation électrique de l'appareil et contacter l'assistance technique.
En cas de distribution insuffisante de l'eau chaude, vérifier :
- la présence d'eau dans le réseau;
- éventuelle obstruction des tuyaux d'entrée et de sortie de l'eau (déformations ou sédiments).
Fuite d'eau du dispositif contre les surpressions
Un égouttement d'eau depuis le dispositif est normal en phase de chauffage. Pour éviter cet égouttement, installer un vase d'expansion dans l'installation de refoulement.
Si la fuite continue après la période de chauffage, faire vérifier:
- l'étanchéité du dispositif;
- la présence d'eau dans le réseau.
Attention: ne jamais boucher le trou d'évacuation du dispositif!
Si le problème persiste, dans tous les cas, NE JAMAIS essayer de réparer l'appareil, mais s'adresser toujours à un personnel qualifié.
Les données et les caractéristiques indiquées n'engagent pas la société productrice, qui se réserve le droit d'apporter tout changement qu'elle considérera utile sans obligation de préavis ou de remplacement.
Le symbole de la poubelle barrée présent sur l'équipement ou sur l'emballage indique que le produit, à la fin de sa vie utile, doit être collecté séparément des autres déchets. L'utilisateur devra donc remettre l'appareil en fin de vie aux centres municipaux de tri sélectif des déchets électrotechniques et électroniques.
Comme alternative à la gestion autonome, l'appareil à éliminer peut être remis au revendeur, au moment de l'achat d'un nouvel appareil de type équivalent. Il est également possible de remettre gratuitement, sans obligation d'achat, les produits électroniques à éliminer ayant une dimension inférieure à 25 cm, aux revendeurs de produits électroniques disposant d'une surface de vente d'au moins 400m². La collecte séparée correcte, permettant de confier l'équipement éliminé au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur la nature et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l'équipement est fait.
