Marque	KINZO
Modèle	31L801
Type de produit	Groupe électrogène
Tension de sortie	230 V (AC)
Fréquence de sortie	50 Hz
Courant de sortie max.	2,8 A
Puissance max. de sortie	650 VA
Vitesse moteur	3000 min-1
Carburant	Essence sans plomb (octane ≥ 85)
Mélange huile:essence	1:50
Capacité du réservoir	4,0 L
Consommation max. carburant	0,5 L/h
Niveau de pression sonore (LpA)	75 dB(A)
Niveau de puissance sonore (LWA)	75 dB(A)
Classe de protection IP	IP20
Poids	18,9 kg
Fonctions principales	Production d'électricité pour machines ou appareils électriques
Entretien filtre à air	Toutes les 50 heures de fonctionnement
Entretien bougie	Nettoyage et réglage de l'écartement (0,7-0,8 mm)
Sécurité	Ne pas utiliser sous la pluie, ne pas fumer, éloigner des flammes

FOIRE AUX QUESTIONS - 31L801 KINZO

Comment démarrer le générateur KINZO 31L801 ?

Assurez-vous qu'aucune charge n'est connectée. Ouvrez le robinet à carburant (position ON), fermez le volet de départ, placez l'interrupteur sur ON, tirez sur le cordon de démarrage jusqu'à résistance, puis tirez fort. Une fois démarré, ouvrez le volet de départ.

Quel type de carburant utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 85, mélangée avec de l'huile dans un rapport de 1:50 (huile:essence).

Que faire si le moteur ne démarre pas ?

Vérifiez que le robinet à carburant et l'interrupteur sont sur ON, qu'il y a du carburant, que la bougie est bien positionnée et connectée. Nettoyez la bougie et vérifiez l'écartement (0,7-0,8 mm). Essayez de tirer plus fort sur le cordon.

Comment nettoyer le filtre à air ?

Desserrez les 2 vis, retirez le couvercle et le filtre. Nettoyez le filtre avec de l'alcool ou de l'éthanol, puis rincez à l'essence. Pressez le filtre pour le sécher sans le tordre. Remontez le tout.

Comment nettoyer le filtre à carburant ?

Retirez le couvercle du réservoir, sortez le filtre à carburant, nettoyez-le avec de l'alcool ou de l'éthanol, essuyez avec un chiffon doux, puis remettez-le en place.

Comment régler la bougie ?

Débranchez le câble de la bougie, retirez la bougie avec une clé à bougies. Nettoyez l'électrode avec une brosse métallique. Vérifiez l'écartement : la distance doit être de 0,7 à 0,8 mm. Ajustez si nécessaire, puis remontez.

Quelles sont les précautions de sécurité à respecter ?

Utilisez le générateur à l'extérieur dans un endroit bien aéré. Ne l'utilisez pas sous la pluie ou dans un environnement humide. Ne fumez pas et évitez les flammes près de l'appareil. Portez une protection auditive.

Que faire en cas de surcharge ou court-circuit ?

Un dispositif de sécurité coupe automatiquement la sortie. Pour réinitialiser, appuyez sur le bouton de remise à zéro correspondant à la sortie utilisée après avoir corrigé la cause.

Quel est l'entretien régulier nécessaire ?

Nettoyez le filtre à air toutes les 50 heures, vérifiez et nettoyez la bougie régulièrement, nettoyez le filtre à carburant et assurez-vous que le silencieux et le filtre à air sont en bon état.

Où trouver des pièces de rechange pour le modèle 31L801 ?

Contactez votre concessionnaire KINZO pour obtenir des pièces d'origine. Les pièces courantes comme le filtre à air, la bougie et le filtre à carburant peuvent être commandées.

MODE D'EMPLOI 31L801 KINZO

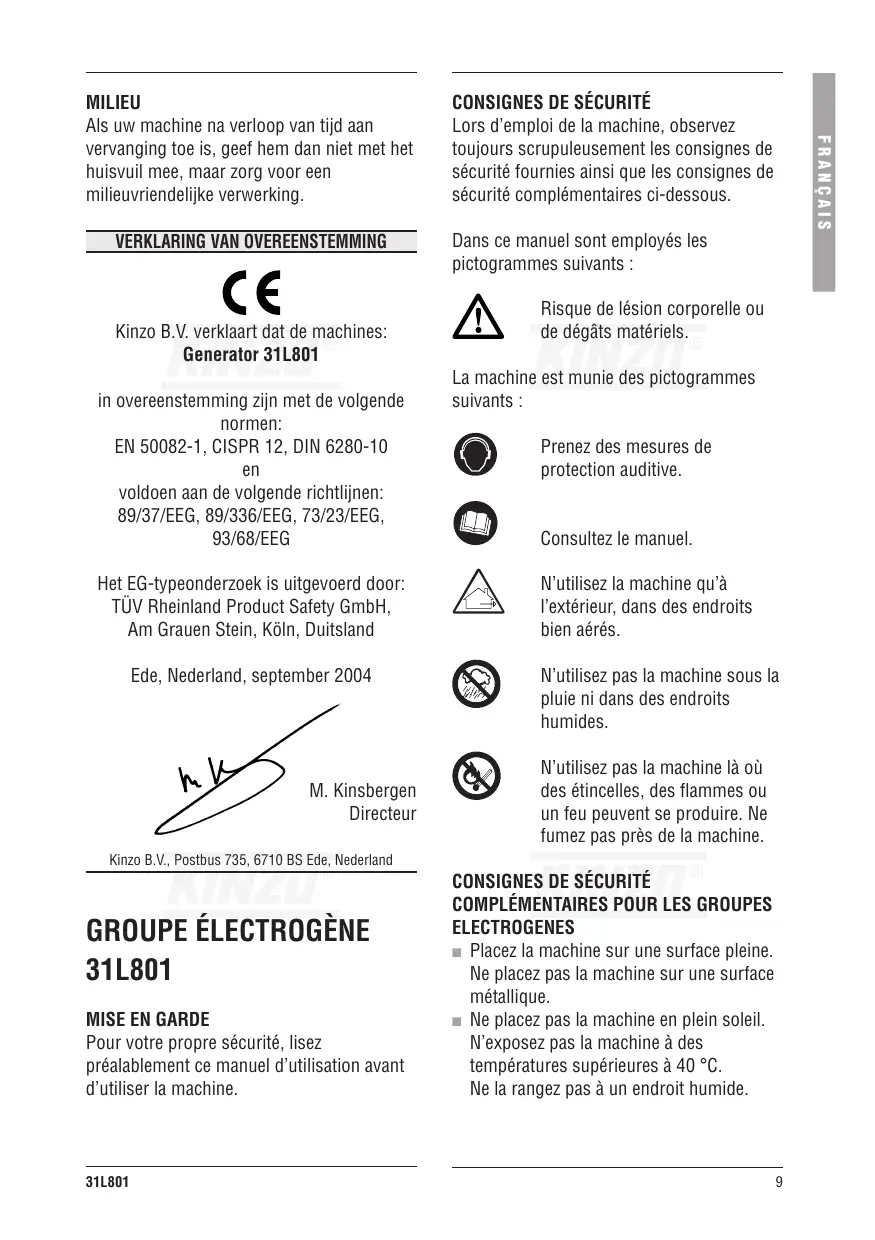

Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine.

Consignes de sécurité

Lors de l'emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies ainsi que les consignes de sécurité complémentaires ci-dessous.

Dans ce manuel sont employés les pictogrammes suivants :

Risque de lésion corporelle ou de dégâts matériels.

La machine est munie des pictogrammes suivants :

Prenez des mesures de protection auditive.

Consultez le manuel.

N'utilise la machine qu'à l'extérieur, dans des endroits bien aérés.

N'utilisez pas la machine sous la pluie ni dans des endroits humides.

N'utilisez pas la machine où des étincelles, des flammes ou un feu peuvent se produire. Ne fumez pas près de la machine.

Consignes de securite complementaires pour les GROUPE electrogenes

• Placez la machine sur une surface plane. Ne placez pas la machine sur une surface métallique. Ne placez pas la machine en plein soleil.

N'expose pas la machine à des températures supérieures à 40°C.

Ne la rangez pas à un endroit humide.

Avant utilisation, vérifie que l'entrée d'alimentation de l'appareil à connecter est inférieure à la sortie maximum du groupe électrogène. Ne connectez l'appareil que lorsque le groupe électrogène fonctionne à plein régime. Déconnectez l'appareil avant d'éteindre le groupe électrogène. Ne connectez aucune autre source d'énergie à la machine. Ne connectez pas la machine sur le secteur. Dans les situations suivantes, éteignez immédiatement le groupe électrogène :

• à-coupés ou fonctionnement irrégulier du moteur
• affaiblissement de la sortie électrique
• surchauffe de la charge connectée
• vibrations excessives du groupe électrogène - étincelles
• présence de fumée ou d'incendie

Vérifie que le groupe électrogène contient suffisamment de carburant lorsque vous le connectez à la charge. N'ajoutez jamais de carburant pendant que la machine est en marche. Avec utilisation, laissez la machine refroidir pendant au moins 15 minutes avant de mettre du carburant. Évitez de toucher les parties chaudes de la machine. Ne stockez pas le carburant près de la machine. Le silencieux et le filtre à air font office de pare-flammes en cas de postcombustion. Assurez-vous par conséquent qu'ils soient correctement montés et en bon état.

Description (fig. a)

Ce groupe électrogène a été créé pour produire de l'électricité et alimenter des machines ou des appareils électriques.

1 Bouton marche/arrêt 2 Volet de départ 3 Cordon de démarrage 4 Robinet à carburant 5 Couvercle de réservoir à carburant

6 Sortie de courant alternatif 7 Bouton de remise à zéro de la sortie de courant alternatif

Ajout de carburant (fig. a)

N'ajoutez jamais de carburant pendant que la machine est en marche. Après utilisation, laissez la machine refroidir pendant au moins 15 minutes avant de mettre du carburant. Utilisez toujours un carburant répondant aux specifications suivantes : essence sans plomb, contenu en octane d'au moins 85, mélange avec de l'huile (rapport du mélange huile : essence 1 : 50).

Ne fumez pas près de la machine ni du carburant. N'ajoutez jamais de carburant près d'étincelles, de flammes ou de feu.

Retirez le couvercle (5) de l'orifice de remplissage. - Versez soigneusement le carburant dans l'orifice de remplissage. Ne dépassez jamais le haut du filtre à carburant. Replacez le couvercle sur l'orifice de remplissage.

Démarrage du moteur (fig. a, b & c)

Vérifiez qu'AUCUNE charge n'est connectée. Tournez le robinet à carburant (4) sur la position «ON». Faites glisser le volet de départ (2) sur toute la longueur vers la gauche. Placez l'interrupteur on/off (1) sur la position «ON». Tirez doucement sur le cordon de démarrage (3) jusqu'à partir une résistance. Tirez fortement sur le cordon de démarriage. Répétez l'opération jusqu'à ce que le moteur démarre.

Faites doucement glisser le volet de départ dans l'autre sens, vers la droite, jusqu'au bout.

Utilisation du groupe électrogène

Démarrez le moteur comme décrit ci-dessus. Pour connecter une machine ou un appareil électrique, branchez la prise secteur sur la sortie de courant alternatif (6).

En cas de court-circuit ou de surcharge d'une sortie, un dispositif électronique de sécurité l'éteint.

Pour rallumer la sortie de courant alternatif, appuyez sur le bouton de remise à zéro (7).

Mise en arrêt (fig. a & b)

Vérifiez qu'AUCUNE charge n'est connectée. - Placez l'interrupteur on/off (1) sur la position «OFF». Tournez le robinet à carburant (4) sur la position «OFF».

Nettoyage et entretien

Un nettoyage et un entretien réguliers sont primordiaux pour conserver la machine en bon état et pour en prolonger la vie utile.

Ne fumez pas lorsque vous réalisez le travail indiqué ci-après. Ne travaillez jamais à proximité d'étincelles, de flammes ou de feu.

Filtre à air (fig. c)

Il convient de nettoyer le filtre à air toutes les 50 heures de fonctionnement.

Desserrez les 2 vis (8). Retirez le couvercle (9). Enlevez le filtre à air (10) du couvercle. Nettoyez le filtre avec de l'alcool ou de l'ethanol. Arrosez le filtre avec de l'essence. Pincez le filtre vers l'extérieur. Ne le tordez pas!

Filtre à carburant (fig. D)

Retirez le couvercle (5) de l'orifice de remplissage. Retirez le filtre à carburant (11) de l'orifice de remplissage. Nettoyez le filtre avec de l'alcool ou de l'ethanol. Essuyez le filtre avec un chiffon doux. Replacez le filtre dans l'orifice de remplissage. Replacez le couvercle sur l'orifice de remplissage.

Bougie (fig. e & f)

Retirez le câble de bougie (12) de la bougie (13). Retirez la bougie à l'aide de la clé à bougies. Nettoyez l'électrode (14) à l'aide d'une brosse métallique. Vérifiez la distance de contact (valeur correcte: 0,7 - 0,8 mm) et régalez si besoin. Remettez la bougie.

Depannage

Si la machine ne fonctionne pas correctement, suivez les instructions ci-dessous pour résoudre le problème. Si vous n'arrivez pas à résoudre le problème vous-même, contactez votre concessionnaire.

Le moteur ne démarre pas

Vérifie que le robinet à carburant et l'interrupteur on/off se trouvent sur la position ON. Vérifiez qu'il y a du carburant dans le réservoir. Tirez plus fort sur le cordon de démarrage. Vérifiez que la bougie est correctement positionnée. Vérifiez que le câble de la bougie se trouve sur la bougie. Nettoyez la bougie et vérifiez la distance de contact.

Le moteur tourne de forme irrégulière

Vérifiez que la bougie est correctement positionnée. Vérifiez que le câble de la bougie se trouve sur la bougie.

Nettoyez la bougie et vérifiez la distance de contact.

Vérifiez que le mélange de carburant utilisé convient.

Le groupe électrogène ne fournit pas d'énergie

Si la lampe témoin ne s'allume pas, il s'agit d'un défaut que vous ne pouvez pas corriger vous-même.

Si la lampe témoin est allumée :

Appuyez sur le bouton de remise à zéro correspondant à la sortie utilisée. Vérifiez le câblage. - Recherchez un événementiel court-circuit ou une surcharge.

Specifications techniques

	31L801
Vitesse	min-1	3.000
Tension de sortie	V	230
Tension de sortie max.	A	2,8
Capacité max. de sortie	VA	650
Fréquence de sortie	Hz	50
Consommation max. de carburant	I/h	0,5
Capacité du réservoir	I	4,0
Classe de protection IP		20
Poids	kg	18,9

Niveau de la pression sonore mesurée sur le lieu de travail :

	31L801
LpA (pression sonore)	dB(A) 75
LWA (puissance sonore)	dB(A) 75

Prenez des mesures de protection auditive.

Garantie

Pour les clauses de garantie, reportez-vous aux conditions de garantie ci-jointes.

Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrasssez pas avec les ordures ménagères mais destinez-la à un traitement respectueux de l'environnement.

Certificat de conformite

Kinzo B. V. certifie que les machines :

Groupe électrogène 31L801

dont en conformité avec les normes suivantes :

EN 50082-1, CISPR 12, DIN 6280-10

satisfont aux directives suivantes :

La déclaration de conformité CE a été fournie par :

TÜV Rheinland Product Safety GmbH,

Ede, Pays-Bas, septembre 2004

M. Kinsbergen

Président-Directeur Général

Kinzo B. V., Postbus 735, 6710 BS Ede, Pays-Bas
