Type de produit	Coupe-carreaux (trancheuse)
Marque	Kinzo
Modèle	29604
Dimensions (L x l x h)	Environ 55 x 25 x 15 cm
Poids	Environ 2,5 kg
Alimentation	Manuelle (aucune alimentation électrique)
Matériau de la roue de coupe	Carbure
Capacité de coupe maxi	Longueur de coupe jusqu'à 50 cm (estimation)
Épaisseur de carrelage maxi	Environ 12 mm (estimation)
Types de coupe	Parallèle et diagonale (avec guide d'angle)
Guide de coupe	Coulissant, réglable avec bouton de verrouillage
Butée avant	Oui, pour le positionnement du carrelage
Bras rallonge de table	Oui, amovible pour soutien supplémentaire
Entretien	Nettoyage avec un chiffon doux et sec ; ne pas utiliser d'huile
Pièces détachées principales	Roue d'entaille au carbure (remplaçable)
Réparabilité	Remplacement de la roue de coupe possible
Utilisation prévue	Découpe de carreaux en céramique et grès
Garantie	Standard (selon revendeur)

FOIRE AUX QUESTIONS - 29604 KINZO

Comment réaliser une coupe droite avec la trancheuse Kinzo 29604 ?

Placez le carrelage contre la butée avant, la ligne de coupe alignée sur la ligne d'entaille (entre les patins). Ajustez le guide coulissant, puis faites glisser la roue de coupe vers l'avant en exerçant une pression moyenne pour entailler la surface. Ensuite, abaissez la poignée pour casser le carrelage le long de l'entaille.

Comment effectuer une coupe en diagonale ?

Desserrez le bouton du guide coulissant et le bouton du guide d'angle. Positionnez le carrelage contre le guide d'angle pour l'orientation souhaitée, puis resserrez les deux boutons. Procédez ensuite à l'entaille et à la cassure comme pour une coupe droite.

Peut-on utiliser de l'huile sur les rails de la trancheuse ?

Non, l'utilisation d'huile est déconseillée car elle se mélange à la poussière de céramique et colle les pièces mobiles. Nettoyez les rails avec un chiffon doux et sec après chaque utilisation.

Quelle est la seule pièce d'usure à remplacer régulièrement ?

La roue d'entaille au carbure est la seule pièce nécessitant un remplacement périodique. Elle se change facilement.

Quelle est la longueur de coupe maximale de ce modèle ?

La capacité de coupe maximale est d'environ 50 cm, ce qui permet de couper la plupart des carreaux standards. Vérifiez les dimensions exactes dans la notice.

Comment ajuster le guide de coupe ?

Desserrez le bouton guide de règle coulissant, faites glisser le guide à gauche ou à droite jusqu'à la position souhaitée, puis resserrez-le. Pour les coupes d'angle, utilisez le bouton du guide d'angle.

Pourquoi ne pas déplacer le carrelage après l'entaille ?

Pour garantir une cassure nette le long de la ligne d'entaille, il est important de ne pas bouger le carrelage entre l'entaille et la cassure. La barre de coupe doit être positionnée légèrement à l'intérieur du bord avant.

Quel type de carrelage peut-on couper avec cette trancheuse ?

Elle convient pour les carreaux en céramique, grès cérame et autres carreaux durs jusqu'à environ 12 mm d'épaisseur. Elle n'est pas adaptée pour la pierre naturelle ou le marbre.

La trancheuse est-elle livrée avec un bras rallonge ?

Oui, un bras rallonge de table est fourni pour soutenir le carrelage lors de la coupe. Placez-le sous le carrelage pour un meilleur maintien.

Comment nettoyer la trancheuse après utilisation ?

Utilisez un chiffon doux et sec pour essuyer les rails et la base. N'utilisez ni eau ni détergent, et surtout pas d'huile. Un entretien régulier garantit la longévité de l'appareil.

MODE D'EMPLOI 29604 KINZO

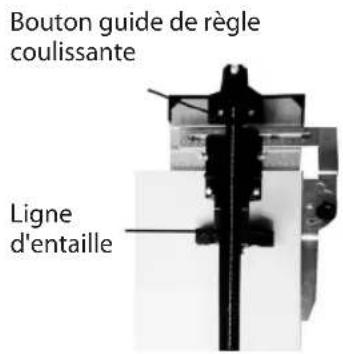

Placer le carrelage à l'avant contre la butée avant. (Voir « COUPE FENDUE » à droite). Positionner le carrelage de telle sorte que la ligne à couper se trouve directement sur la ligne d'entaille, qui est la ligne située entre les patins de gauche et de droite (voir « Ligne d'entaille » à droite). Placer le bras rallonge de table sous le carrelage pour obtenir le meilleur soutien possible. Ajuster le guide de coupe en desserrant le bouton guide (voir « Bouton guide de règle coulissant » à droite) et en le faisant glisser à gauche ou à droite, à la position de coupe désirée. Verrouiller le guide de coupe en place.

Faire la coupe

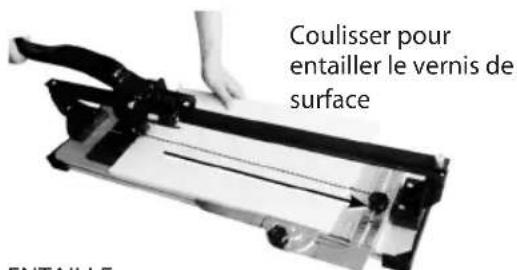

Placer la roue de coupe sur le bord arrirée du carrelage. Faire glisser la roue en avant en poussant la poignée vers le bas tout en appliquant une pression moyenne, ce qui entaille le vernis de surface du carrelage lorsque la poignée est poussaee vers l'avant (voir la photo « ENTAILLE » ci-dessous). Il est important de faire la coupe dans un mouvement continu, en n'entaillant la surface qu'une seule fois par carrelage. Une fois l'entaille réalisée et sans déplacer le carrelage, positionner la poignée de sorte que la barre de coupe soit légerement à l'intérieur du bord avant du carrelage et de la butée avant. Appliquer une pression croissantante sur la poignée jusqu'à ce que le carrelage se casse le long de la ligne d'entaille (voir la photo « CASSURE » ci-dessous).

ENTAILLE

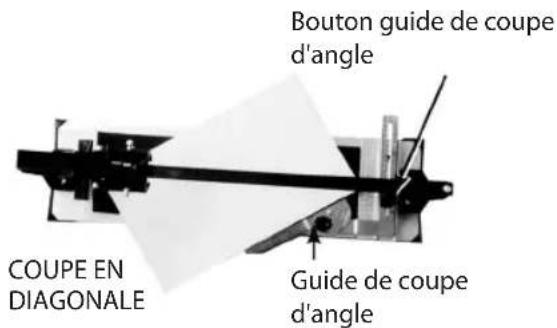

Coupes en diagonale

Le guide de coupe peut également permettre de faire des coupes en diagonale. Tout d'abord, desserrer le bouton guide de regle coulissant a fin qu'il puisse coulisser et l'adapter à la taille du carrelage que vous coupez. Ensuite, desserrer le bouton sur le guide de coupe d'angle pour permettre au carrelage d'être en appui contre le guide d'angle et le positionner pour une coupe en diagonale. Serrer les deux boutons. Vous estes maintainant pré à effectuer une coupe en diagonale.

Entretien général

1. Ne pas utiliser d'huile sur les coupe-carrelage. L'utilisation d'huile risque de gomer et de coller les pièces mobiles, car l'huile se mélange à la saléte et la poussière des carrelages en céramique. Utiliser un chiffon doux et sec pour nettoyer les rails après chaque utilisation.
2. La seule partie nécessitant un remplacement régulier est la roue d'entaille au carbure.

Tagliapiastrelle

Taglio parallelo
