25C19 - Perceuse KINZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion (marteau)
Marque	KINZO
Modèle	25C19
Alimentation	230 V ~ 50 Hz
Puissance	700 W
Vitesse à vide	850 min⁻¹
Cadence de frappe	3 150 min⁻¹
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	40 mm
Capacité de perçage (béton)	26 mm
Type de mandrin	Support d'outil spécifique + mandrin détaché 13 mm
Poids	4,5 kg
Niveau de pression sonore	94,5 dB(A)
Niveau de puissance sonore	107,5 dB(A)
Vibration (valeur quadratique moyenne)	6,75 m/s²
Fonctions	Perçage, perçage par percussion, burinage
Accessoires fournis	Poignée latérale, butée de profondeur, clé de mandrin, dispositif de réception de poussière
Graissage	Toutes les 50 heures de service
Entretien des balais	Vérifier régulièrement et remplacer les deux simultanément si usés
Sécurité	Porter une protection auditive ; débrancher avant tout changement d'accessoire

FOIRE AUX QUESTIONS - 25C19 KINZO

Comment monter un foret dans le mandrin détaché ?

Ouvrez le mandrin (12), insérez le foret, serrez à la main puis utilisez la clé de mandrin dans un trou latéral en tournant à droite. Débranchez toujours l'appareil avant toute opération.

Comment utiliser la fonction percussion ?

Tournez le sélecteur de fonction percussion (2) sur la position T 2 et le sélecteur de fonction burinage (3) sur 3T. Ne tournez les sélecteurs que machine arrêtée.

Que faire si la perceuse ne perce pas correctement ?

Vérifiez que l'interrupteur est en mode perforation et que le foret ou burin est bien en place. Assurez-vous également que la machine est graissée et que la fonction est correctement sélectionnée.

Comment régler la profondeur de perçage ?

Desserrez la poignée latérale (7), insérez la butée de profondeur (6) dans le trou du support, réglez la profondeur souhaitée, puis resserrez la poignée.

Comment remplacer les balais en charbon ?

Débranchez la machine. Retirez les porte-balais (9), nettoyez les balais. Si usés, remplacez les deux simultanément. Après montage, faites tourner l'outil à vide pendant 15 minutes.

Dois-je graisser la perceuse ?

Oui, toutes les 50 heures de service. Ouvrez le couvercle de lubrification (8) avec la clé fournie, appliquez une quantité adéquate de graisse, puis refermez.

Puis-je utiliser un foret standard avec cette perceuse ?

Oui, en utilisant le mandrin détaché fourni. Insérez l'adaptateur (11) dans le porte-outil, vissez le mandrin détaché (12), puis serrez le foret. Utilisez-le uniquement pour le perçage sans percussion.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection auditive en raison du niveau sonore élevé (94,5 dB). Débranchez la machine avant de changer un accessoire ou d'effectuer un entretien.

Comment nettoyer la perceuse ?

Nettoyez régulièrement les orifices d'aération avec un chiffon sec. Aucun entretien particulier n'est nécessaire. N'utilisez pas de produits agressifs.

Quelle est la garantie de cet appareil ?

Reportez-vous aux conditions de garantie fournies avec le produit. En cas de mise au rebut, ne jetez pas l'appareil aux ordures ménagères, confiez-le à un centre de recyclage.

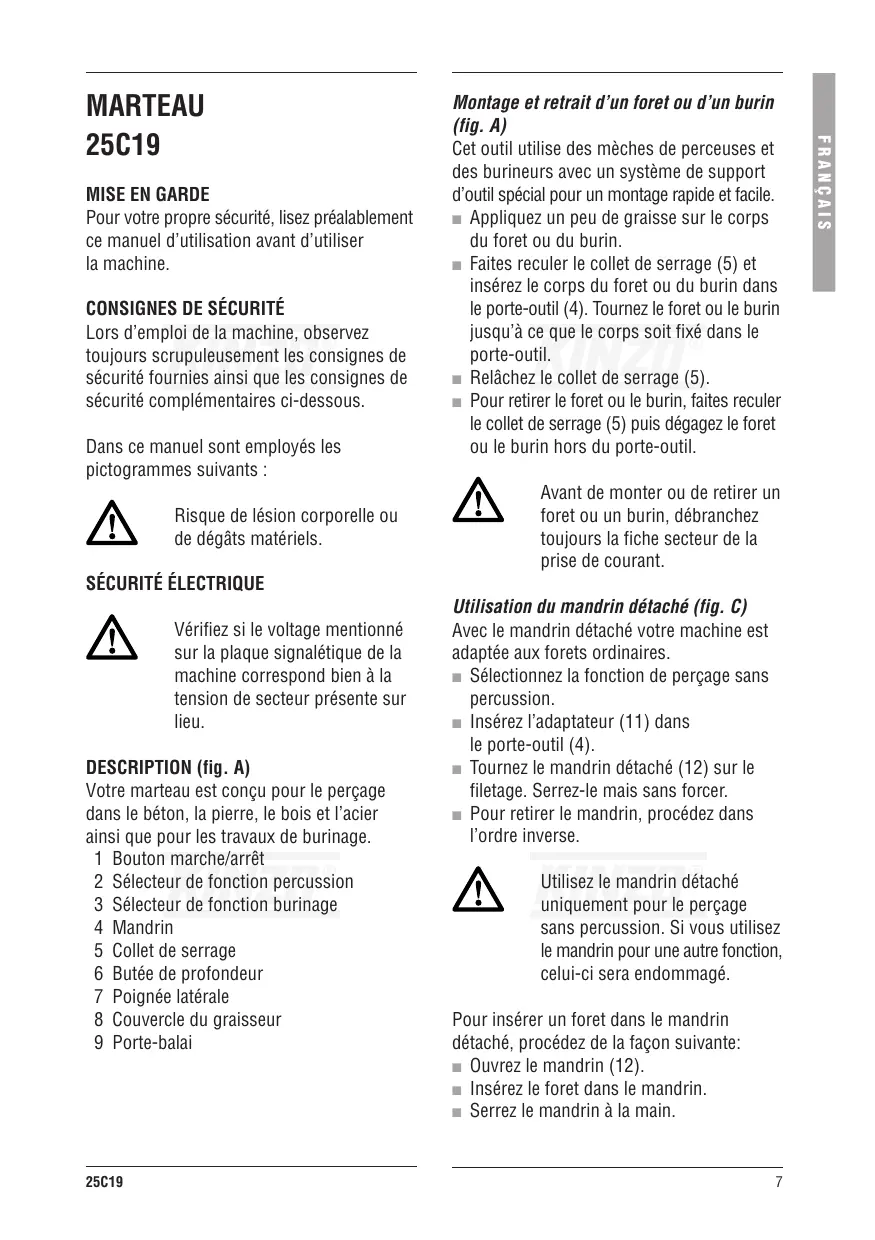

MODE D'EMPLOI 25C19 KINZO

Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine.

Consignes de sécurité

Lors de l'emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies ainsi que les consignes de sécurité complémentaires ci-dessous.

Dans ce manuel sont employés les pictogrammes suivants :

Risque de lésion corporelle ou de dégâts matériels.

Sécurité électrique

Vérifiez si le voltage mentionné sur la plaque signalétique de la machine correspond bien à la tension de secteur présente sur lieu.

Description (fig. a)

Votre marteau est conçu pour le perçage dans le béton, la pierre, le bois et l'acier ainsi que pour les travaux de burinage.

1 Bouton marche/arrêt 2 Sélecteur de fonction percussion 3 Sélecteur de fonction burinage 4 Mandrin 5 Collet de serrage 6 Butée de profondeur 7 Poignée latérale 8 Couvercle du graisseur 9 Porte-balai

Montage et retrait d'un foret ou d'un burin (fig. a)

Cet outil utilise des mèches de perceuses et des burineurs avec un système de support d'outil spécial pour un montage rapide et facile.

Appliquez un peu de graisse sur le corps du foret ou du burin. - Faites reculer le collet de serrage (5) et insérez le corps du foret ou du burin dans le porte-outil (4). Tournez le foret ou le burin jusqu'à ce que le corps soit fixé dans le porte-outil. Relâchez le collet de serrage (5). Pour-retirer le foret ou le burin, faites reculer le collet de serrage (5) puis dégagez le foret ou le burin hors du porte-outil.

Avant de monter ou de retirer un foret ou un burin, débranchez toujours la fiche secteur de la prise de courant.

Utilisation du mandrin détaché (fig. c)

Avec le mandrin détaché, votre machine est adaptée aux forets ordinaires.

• Sélectionnez la fonction de perçage sans percussion. Insérez l'adaptateur (11) dans le porte-outil (4). Tournez le mandrin détaché (12) sur le filetage. Serrez-le mais sans forcer. Pour retirer le mandrin, procédez dans l'ordre inverse.

Utilisez le mandrin détaché uniquement pour le perçage sans percussion. Si vous utilisez le mandrin pour une autre fonction, celui-ci sera endommagé.

Pour insérer un foret dans le mandrin détaché, procédez de la façon suivante :

Ouvrez le mandrin (12). Insérez le foret dans le mandrin. Serrez le mandrin à la main.

• Serrez fermement le mandrin en insérant la clé de mandrin dans un des trous latéraux du mandrin puis en la tournant à droite. Pour retirer le foret, procédez dans l'ordre inverse.

Avant d'insérer ou de retirer un foret, débranchez toujours la machine de la prise murale.

Emploi du dispositif de réception de poussière (fig. b)

Le dispositif de réception de poussière est employé lors du perçage des plafonds.

Coulissez le dispositif de réception de poussière (10) sur le corps du foret puis montez le foret comme décrit ci-dessus dans le porte-outil.

Montage de la poignée latérale (fig. a)

Desserrez la poignée latérale (7). Coulissez le support de la poignée latérale sur le porte-outil de la machine. Tournez la poignée latérale dans la position souhaitée puis serrez-la fermement.

Montage de la butée de profondeur (fig. a)

La butée de profondeur sert à limiter la profondeur de perçage maximale.

Desserrez la poignée (7). - Insérez la butée de profondeur (6) dans le trou situé dans le support de la poignée latérale. Réglez la butée de profondeur à la profondeur de perçage souhaitée. Resserrez fermement la poignée.

Sélection de la fonction (fig. a)

La machine doit être réglée sur la fonction souhaitée (perçage, perçage par percussion ou burinage). Pour le perçage sans percussion (dans la pierre tendre, le bois ou l'acier) vous devez tourner le sélecteur de fonction percussion (2) en position 2 et le sélecteur de fonction burinage (3) en position 2T.

Pour le perçage par percussion (dans le béton ou la pierre dure), vous devez tourner le sélecteur de fonction percussion (2) en position T 2 et le sélecteur de fonction burinage (3) en position 3T. Pour le burinage vous devez tourner le sélecteur de fonction percussion (2) en position T 2 et le sélecteur de fonction burinage (3) en position T. Dans cette position, le porte-outil ne tournera pas.

Ne tournez les sélecteurs (2) et (3) que si la machine est en arrêt.

Instructions d'emploi

Graissez toujours l'arbre avant d'insérer une mèche de perceuse ou un burineur. Lorsque vous utilisez une machine froide pour buriner, laissez-la d'abord fonctionner au ralenti pendant quelques minutes pour permettre à la graisse de s'étendre sur tout le mécanisme. Si la machine ne perce pas correctement, vérifiez d'abord si l'interrupteur est bien en mode perforation et si la mèche de perceuse ou le burineur est bien correctement en place. Le mandrin fourni à part ne peut pas être utilisé pour le perçage à percussion! - Les vibrations peuvent causer de légères fuites d'huile dans les joints du carter. Dans ce cas, vous devrez resserrer les boulons.

Mise en marche et arrêt (fig. a)

Pour mettre la machine en marche, appuyez sur l'interrupteur marche/arrêt (1). Pour arrêter la machine, relâchez l'interrupteur marche/arrêt.

Contrôle et remplacement des balais à bloc de charbon (fig. a)

Les balais à bloc de charbon doivent être contrôlés à intervalles réguliers.

Enlevez les porte-balais (9) et nettoyez les balais à bloc de charbon. En cas d'usure, remplacez les deux balais à bloc de charbon simultanément. Montez les porte-balais. Après le montage des nouveaux balais à bloc de charbon, laissez tourner l'outil à vide pendant 15 minutes.

Utilisez toujours les balais à bloc de charbon appropriés.

Graissage (fig. a)

La machine doit être graissée après environ 50 heures de service.

Ouvrez le couvercle du point de lubrification (8) à l'aide de la clé fournie. Appliquez une quantité de graisse adéquate au mécanisme. Fermez le couvercle.

Nettoyage et entretien

La machine n'exige pas d'entretien particulier. Nettoyez régulièrement les orifices d'aération.

SPECIFICATIONS TECHNIQUES

		25C19
Tension du réseau	V	230
Fréquence du réseau	Hz	50
Puissance	W	700
Vitesse (en charge)	min-1	850
Cadence de frappe, en charge	min-1	3.150
Capacité de perçage :
acier	mm	13
bois	mm	40
béton	mm	26
Mandrin
sur la machine	support d'util spécifique
détaché		13 mm
Poids	kg	4,5

Niveau de la pression sonore mesuré sur le lieu de travail conformément à la norme EN 50144 :

	25C19
LpA (pression sonore)	dB(A)	94,5
LwA (puissance sonore)	dB(A)	107,5

Prenez des mesures de protection auditive.

Valeur quadratique moyenne pondérée de l'accélération, conformément à la norme EN 50144 :

25C19

6,75 m/s²

Garantie

Pour les clauses de garantie, reportez-vous aux conditions de garantie ci-jointes.

Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrasssez pas avec les ordures ménagères mais destinez-la à un traitement respectueux de l'environnement.

Certificat de conformite

Kinzo B. V. certifie que les machines : Marteau 25C19

dont en conformité avec les normes

suivantes: EN55014-1, EN55014-2, EN50144-1, EN50144-2-6, NEN11000-3-2, EN61000-3-3 et

satisfont aux directives suivantes

Ede, Pays-Bas, mai 2004

Président-Directeur Général

Kinzo B. V., Postbus 735, 6710 BS Ede, Pays-Bas
