Marke	KINZO
Modell	31L801
Produkttyp	Stromaggregat
Ausgangsspannung	230 V (AC)
Ausgangsfrequenz	50 Hz
Max. Ausgangsstrom	2,8 A
Max. Ausgangsleistung	650 VA
Motordrehzahl	3000 min-1
Kraftstoff	Bleifreies Benzin (Oktan ≥ 85)
Öl-Benzin-Gemisch	1:50
Tankinhalt	4,0 l
Max. Kraftstoffverbrauch	0,5 l/h
Schalldruckpegel (LpA)	75 dB(A)
Schallleistungspegel (LWA)	75 dB(A)
Schutzklasse IP	IP20
Gewicht	18,9 kg
Hauptfunktionen	Stromerzeugung für Maschinen oder Elektrogeräte
Luftfilterwartung	Alle 50 Betriebsstunden
Zündkerzenwartung	Reinigung und Einstellung des Elektrodenabstands (0,7-0,8 mm)
Sicherheit	Nicht im Regen verwenden, nicht rauchen, von Flammen fernhalten

Häufig gestellte Fragen - 31L801 KINZO

Wie starte ich den Generator KINZO 31L801?

Stellen Sie sicher, dass keine Last angeschlossen ist. Öffnen Sie den Kraftstoffhahn (Stellung ON), schließen Sie die Startklappe, stellen Sie den Schalter auf ON, ziehen Sie am Startseil bis zum Widerstand, dann ziehen Sie kräftig. Nach dem Start öffnen Sie die Startklappe.

Welche Kraftstoffart soll verwendet werden?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von mindestens 85, gemischt mit Öl im Verhältnis 1:50 (Öl:Benzin).

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Kraftstoffhahn und der Schalter auf ON stehen, ob Kraftstoff vorhanden ist, ob die Zündkerze richtig positioniert und angeschlossen ist. Reinigen Sie die Zündkerze und prüfen Sie den Elektrodenabstand (0,7-0,8 mm). Versuchen Sie, kräftiger am Startseil zu ziehen.

Wie reinige ich den Luftfilter?

Lösen Sie die 2 Schrauben, entfernen Sie den Deckel und den Filter. Reinigen Sie den Filter mit Alkohol oder Ethanol, spülen Sie ihn dann mit Benzin. Drücken Sie den Filter zum Trocknen aus, ohne ihn zu verdrehen. Bauen Sie alles wieder zusammen.

Wie reinige ich den Kraftstofffilter?

Entfernen Sie den Tankdeckel, nehmen Sie den Kraftstofffilter heraus, reinigen Sie ihn mit Alkohol oder Ethanol, wischen Sie ihn mit einem weichen Tuch ab und setzen Sie ihn wieder ein.

Wie stelle ich die Zündkerze ein?

Trennen Sie das Zündkerzenkabel, entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel. Reinigen Sie die Elektrode mit einer Drahtbürste. Prüfen Sie den Elektrodenabstand: Der Abstand sollte 0,7 bis 0,8 mm betragen. Stellen Sie ihn ggf. ein und bauen Sie die Zündkerze wieder ein.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie den Generator im Freien an einem gut belüfteten Ort. Benutzen Sie ihn nicht im Regen oder in feuchter Umgebung. Rauchen Sie nicht und vermeiden Sie offene Flammen in der Nähe des Geräts. Tragen Sie einen Gehörschutz.

Was tun bei Überlast oder Kurzschluss?

Eine Sicherheitsvorrichtung unterbricht automatisch den Ausgang. Zum Zurücksetzen drücken Sie den entsprechenden Reset-Knopf für den verwendeten Ausgang, nachdem Sie die Ursache behoben haben.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie den Luftfilter alle 50 Stunden, überprüfen und reinigen Sie regelmäßig die Zündkerze, reinigen Sie den Kraftstofffilter und stellen Sie sicher, dass Schalldämpfer und Luftfilter in gutem Zustand sind.

Wo finde ich Ersatzteile für das Modell 31L801?

Kontaktieren Sie Ihren KINZO-Händler für Originalteile. Gängige Teile wie Luftfilter, Zündkerze und Kraftstofffilter können bestellt werden.

BEDIENUNGSANLEITUNG 31L801 KINZO

Am Grauen Stein, Köln, Allemagne

Lesen Sie zu ihrer eigenen Sicherheit diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug benutzen.

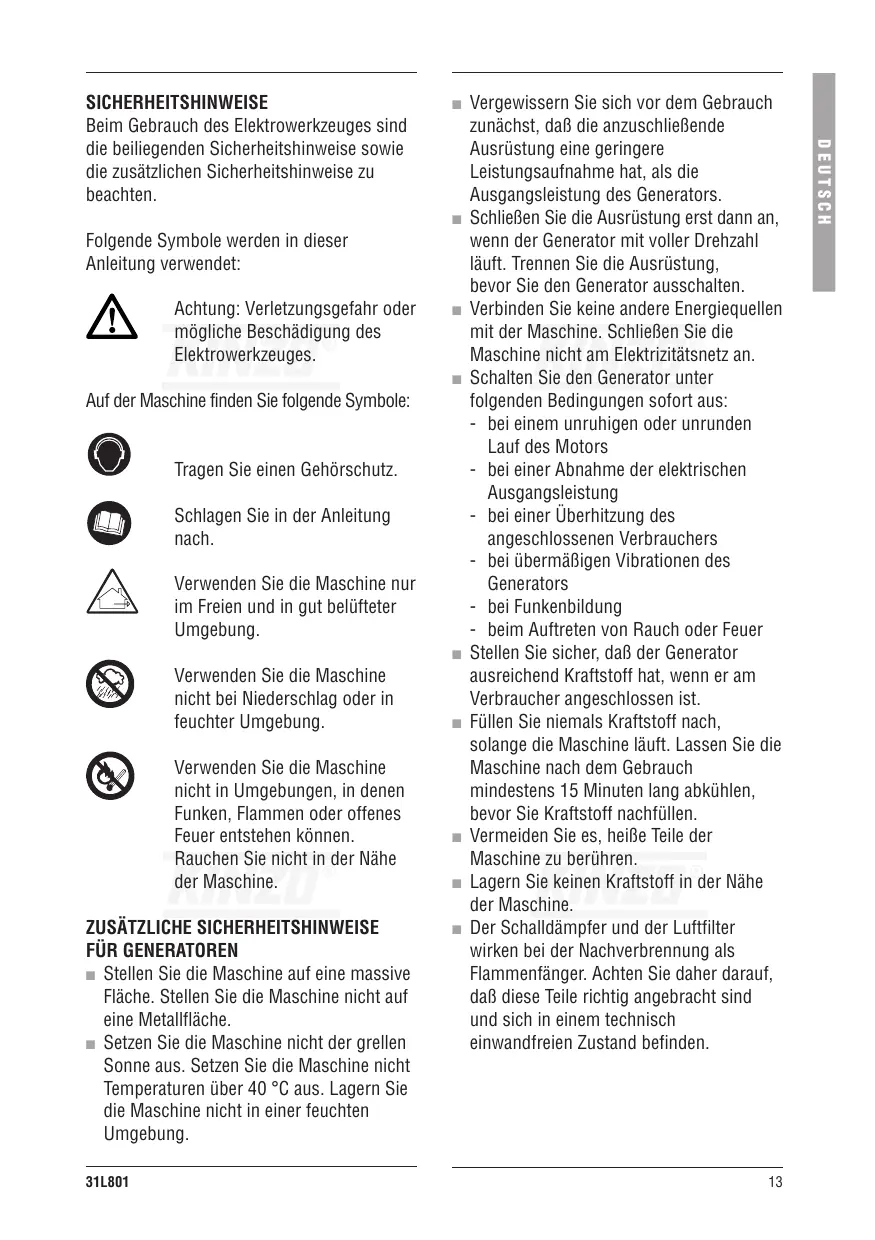

SICHERHEITSHINWEISE

Beim Gebrauch des Elektrowerkzeuges sind die beiliegenden Sicherheitshinweise sowie die zusätzlichen Sicherheitshinweise zu beachten.

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.

Auf der Maschine führen Sie folgende Symbole:

Tragen Sie einen Gehorschutz.

Schlagen Sie in der Anleitung nach.

Verwenden Sie die Maschine nur im Freien und in gut belufteter Umgebung.

Verwenden Sie die Maschine nicht bei Niederschlag oder in feuchter Umgebung.

Verwenden Sie die Maschine nicht in Umgebungen, in denen Funken, Flammen oder offenes Feuer entstehen konnen. Rauchen Sie nicht in der Näheder Maschine.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR GENERAToren

• Stellen Sie die Maschine auf eine massive Fläche. Stellen Sie die Maschine nicht auf eine Metallfläche.
• Setzen Sie die Maschine nicht der grellen Sonne aus. Setzen Sie die Maschine nicht Temperaturen über 40^ aus. Lagern Sie die Maschine nicht in einer feuchten Umgebung.

Vergewissern Sie sich vor dem Gebrauch zunachst, daß die anzuschliebende Ausrüstung eine gingere Leistungsaufnahme hat, als die Ausgangsleistung des Generators.
Schlieben Sie die Ausrüstung erst dann an, wenn der Generator mit voller Drehzahl lauft. Trennen Sie die Ausrüstung, bevor Sie den Generator ausschalten.
- Verbinden Sie keine andere Energiequellen mit der Maschine. Schlieben Sie die Maschine nicht am Elektrizitätsnetz an.
Schalten Sie den Generator unter folgenden Bedingungen sofort aus:

• bei einem unruhigen oder unrunden Lauf des Motors
• bei einer Abnahme der elektrischen Ausgangsleistung
• bei einer Überhitzung des angeschlossenen Verbrauchers
• bei übermäßigen Vibrationen des Generators
• bei Funkenbildung
• beim Auftreten von Rauch oder Feuer

Stellen Sie sicher, daß der Generator ausreichend Kraftstoff hat, wenn er am Verbraucher angeschlossen ist.
Fullen Sie niemals Kraftstoff nach, solange die Maschine lauft. Lassen Sie die Maschine nach dem Gebrauch mindestens 15 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.
- Vermeiden Sie es, heiße Teile der Maschine zu berühren.
Lagern Sie keinen Kraftstoff in der Nähder Maschine.
Der Schalldampfer und der Luftfilter wirken bei der Nachverbrennung als Flammengänger. Achten Sie daher darauf, daß diese Teile richtig angebracht sind und sich in einem technisch einwandfreiien Zustand befinden.

BESCHREIBUNG (Abb. A)

Dieser Generator wurde zum Erzeugen von Spannung zur Versorgung von netzbetriebenen Maschinen oder Ausrüstung konstruiert.

1 Ein-/Aus-Schalter
2 Starthilfe (Choke)
3 Startschnur
4 Kraftstoffhahn
5 Kraftstoffankdeckel
6 Wechselspannungsausgang
7 Rückstellknopf für Wechselspannungsausgang

Nachfüllen von Kraftstoff (Abb. A)

Füllen Sie niemals Kraftstoff nach, solange die Maschine lauft. Lassen Sie die Maschine nach dem Gebrauch mindestens 15 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen. Verwenden Sie stets einen Kraftstoff, der folgenden Spezifikationen entspricht: unverbleiter Kraftstoff, Oktangehalt mindestens 85, mit Öl gemischt (Mischungsverhältnis Öl: Benzin 1:50).

Rauchen Sie niemals in der
Nähe der Maschine oder des
Kraftstoffs. Füllen Sie niemals
Kraftstoff in der Nähve von
Funken, Flammen oder offenem
Feuer nach.

Entfernen Sie den Deckel (5) von der Einfüllöffnung.
GieBen Sie den Kraftstoffvorsichtig in die Einfulloffnung. Fullen Sie den Tank niemals weiter als bis zur Oberseite des Kraftstofffilters auf.
- Setzen Sie den Deckel wieder auf die Einfüllöffnung.

Anlassen des Motors (Abb. A, B & C)

Stellen Sie sicher, daß KEIN Verbraucher angeschlossen ist.
Drehen Sie den Kraftstoffhahn (4) auf "ON" (AUF).
- Schieber Ben Sie die Starthilfe (den Choke) (2) ganz nach links.
- Stellen Sie den Ein-/Ausschalter (1) auf „ON“ (EIN).
Ziehen Sie leicht an der Startschnur (3), bis Sie einen Widerstand bemerken.
Ziehen Sie nun kräftig an der Startschnur. Wiederholen Sie dies, bis der Motor lauft.
- Schieben Sie die Starthilfe langsam wieder ganz nach rechts.

Verwendung des Generators

Starten Sie den Motor wie oben beschrieben.
Um netzbetriebene Maschinen oder Ausrüstung anzuschlieben, stecken den Netzstecker in den Wechselspannungsausgang (6).

Im Falle eines Kurzschlusses oder einer Überlastung eines Ausgangs schaltet eine elektronische Sicherheitsvorrichtung aus.

Um den Wechselspannungsausgang wieder einzuschalten, drucken Sie auf den Rückstellknopf (7).

Ausschalten (Abb. A & B)

Stellen Sie sichere, daß KEIN Verbraucher angeschlossen ist.
- Stellen Sie den Ein-/Ausschalter (1) auf "OFF" (AUS).
Drehen Sie den Kraftstoffhahn (4) auf OFF" (ZU).

REINIGUNG UND WARTUNG

Für eine einwandfrei Funktion und lange Lebensdauer des Geräts ist eine regelmäßige Reinigung und Wartung von wesentlicher Bedeutung.

Rauchen Sie nicht während der unter aufgeführten Arbeiten.

Arbeiten Sie niemals in der Naze von Funken, Flammen oder offenem Feuer.

Lufffilter (Abb. C)

Der Luftfilter solte alle 50 Betriebsstunden gereinigt werden.

Lösen Sie die beiden Schrauben (8).
Entfernen Sie den Deckel (9).
Entfernen Sie den Luftfilter (10) vom Deckel.
Reinigen Sie den Filter mit Spiritus oder Ethanol.
■ Besprufen Sie den Filter mit Benzin.
- Drucken Sie den Filter heraus. Nicht verdrehen!

Kraftstofffilter (Abb. D)

Entfernen Sie den Deckel (5) von der Einfüllöffnung.
Heben Sie den Kraftstofffilter (11) von der Einfüllöffnung.
Reinigen Sie den Filter mit Spiritus oder Ethanol.
- Trocknen Sie den Filter mit einem weichen Tuch.
- Setzen Sie den Filter wieder in die Einfüllöffnung.
- Setzen Sie den Deckel wieder auf die Einfüllöffnung.

Zündkerze (Abb. E & F)

Entfernen Sie das Zündkabel (12) von der Zündkerze (13).
Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.
Reinigen Sie die Elektrode (14) mit einer Drahtbürste.
- Überprüfen Sie den Elektrodenabstand (richtiger Wert: 0,7 bis 0,8 mm) und stellen Sieihn ggf. nach.
Setzen Sie die Zündkerze wieder ein.

FEHLERSUCHE

Arbeitet das Gerät nicht einwandfrei, so befolgen Sie die Richtlinien unter, um das Problem zu losen.

Falls Sie das Problem nicht selbst lose n konnen, sprechen Sie mit Ihr hem Handler.

Der Motor startet nicht.

Vergewissern Sie sich, daß der Kraftstoffhahn und der Ein-/Ausschalter auf „ON“ (EIN) stehen.
Vergewissern Sie sich, daß sich Kraftstoff im Tank befindet.
Ziehen Sie kräftiger an der Startschnur.
Vergewissern Sie sich, daß die Zündkerze richtig angebracht ist. Vergewissern Sie sich, daß sich das Zündkabel auf der Zündkerze befindet. Reinigen Sie die Zündkerze und überprüfen Sie den Elektrodenabstand.

Der Motor lauft unrund

Vergewissern Sie sich, daß die Zündkerze richtig angebracht ist. Vergewissern Sie sich, daß sich das Zündkabel auf der Zündkerze befindet. Reinigen Sie die Zündkerze und überprüfen Sie den Elektrodenabstand.
Vergewissern Sie sich, daß das richtige Kraftstoffgemisch verwendet wurde.

Der Generator erzeugt keinen Strom

Falls die Anzeigelampe nicht leuchtet, so liegt ein Fehler vor, den Sie nicht selbst beheben konnen.
Falls die Anzeigelampe leuchtet:
- Drücken Sie den entsprechenden Rückstellknopf für den verwendeten Ausgang.
Überprüfen Sie die Verdraughtung.
- Überprüfen Sie, ob ein Kurzschluß oder eine Überlastung vorliegt.

TECHNISCHE DATEN

	31L801
Drehzahl	min-1	3.000
Ausgangsspannung	V	230
Max. Ausgangsstrom	A	2,8
Max. Ausgangsleistung	VA	650

Ausgangsfrequency Hz 50

Max.Kraftstoffverbrauch 1/h 0,5

Fassungsvermögen des Kraftstofftanks I 4,0

IP-Schutzklasse 20

Gewicht kg 18,9

Höhe des Schalldrucks:

31L801

L_pA (Schalldruck) dB(A) 75

L_WA (Schalleistung) dB(A) 88

Tragen Sie einen Gehorschutz.

GARANTIE

Siehe die beiliegenden Garantiebestimmungen.

UMWELT

Wenn Ihr Elektrowerkzeug nach einiger Zeit ersetzt werden muß, werfen Sieihn nicht einfach in den Hausmüll, sondern bemühen Sie sich um eine umweltfreundliche Entsorgung.

KONFORMITATSERKLÄRUNG

C

Kinzo B.V. erklart hiermit, daß der

Generator 31L801

entspruchend den Normen:

EN 50082-1, CISPR 12, DIN 6280-10

und

entspruchend folgenden Richtlinien

konzipiert wurde:

89/37/EWG, 89/336/EWG, 73/23/EWG,

93/68/EWG

Die EG-Genehmigung wurde erteilt durch:

TÜV Rheinland Produktionsicherheit GmbH,

Am Grauen Stein, Köln, Deutschland

Folgende symboler anwendes i hele handbogen:

Symboliserer risiko for personskader aller skader pa varktojet.

Am Grauen Stein, Köln, Almanya

Ede, Holland, eylul 2004

M. Kinsbergen

Direktör

Kinzo B.V., Postbus 735, 6710 BS Ede, Hollanda
