31L801 - Generator KINZO - Gratis bruksanvisning och manual

Märke	KINZO
Modell	31L801
Produkttyp	Generator
Utspänning	230 V (AC)
Utfrekvens	50 Hz
Max utström	2,8 A
Max uteffekt	650 VA
Motorvarvtal	3000 min-1
Bränsle	Blyfri bensin (oktan ≥ 85)
Olja:bensin blandning	1:50
Tankvolym	4,0 L
Max bränsleförbrukning	0,5 L/h
Ljudtrycksnivå (LpA)	75 dB(A)
Ljudeffektsnivå (LWA)	75 dB(A)
IP-skyddsklass	IP20
Vikt	18,9 kg
Huvudfunktioner	Elproduktion för maskiner eller elektriska apparater
Luftfilterunderhåll	Var 50:e drifttimme
Tändstiftsunderhåll	Rengöring och justering av avstånd (0,7-0,8 mm)
Säkerhet	Använd inte i regn, rök inte, håll borta från lågor

Vanliga frågor - 31L801 KINZO

Hur startar man generatorn KINZO 31L801?

Se till att ingen belastning är ansluten. Öppna bränslekranen (läge ON), stäng choken, sätt strömbrytaren på ON, dra i startsnöret tills det tar emot, dra sedan kraftigt. När den startat, öppna choken.

Vilken typ av bränsle ska användas?

Använd blyfri bensin med ett oktantal på minst 85, blandad med olja i förhållandet 1:50 (olja:bensin).

Vad gör jag om motorn inte startar?

Kontrollera att bränslekranen och strömbrytaren är i ON-läge, att det finns bränsle, att tändstiftet är rätt placerat och anslutet. Rengör tändstiftet och kontrollera avståndet (0,7-0,8 mm). Försök att dra hårdare i snöret.

Hur rengör man luftfiltret?

Lossa de 2 skruvarna, ta bort locket och filtret. Rengör filtret med alkohol eller etanol, skölj sedan med bensin. Pressa filtret för att torka det utan att vrida det. Sätt tillbaka allt.

Hur rengör man bränslefiltret?

Ta bort tanklocket, ta ut bränslefiltret, rengör det med alkohol eller etanol, torka med en mjuk trasa och sätt tillbaka det.

Hur justerar man tändstiftet?

Koppla bort tändstiftskabeln, ta bort tändstiftet med en tändstiftsnyckel. Rengör elektroden med en stålborste. Kontrollera avståndet: avståndet ska vara 0,7 till 0,8 mm. Justera vid behov och sätt tillbaka.

Vilka säkerhetsåtgärder ska iakttas?

Använd generatorn utomhus på en väl ventilerad plats. Använd den inte i regn eller fuktig miljö. Rök inte och undvik lågor nära enheten. Använd hörselskydd.

Vad gör man vid överbelastning eller kortslutning?

En säkerhetsanordning stänger automatiskt av utgången. För att återställa, tryck på återställningsknappen som motsvarar den använda utgången efter att ha åtgärdat orsaken.

Vilket regelbundet underhåll krävs?

Rengör luftfiltret var 50:e timme, kontrollera och rengör tändstiftet regelbundet, rengör bränslefiltret och se till att ljuddämparen och luftfiltret är i gott skick.

Var hittar man reservdelar till modell 31L801?

Kontakta din KINZO-återförsäljare för att få originaldelar. Vanliga delar som luftfilter, tändstift och bränslefilter kan beställas.

BRUKSANVISNING 31L801 KINZO

Rädför braksanvisningen.

Läs denna braksanvising noggrant innandu börjar använda maskinen.Det gäller din egen sakerhet.

SÄKERHETSBESTÄMMELSER

lakttag vid bruk av maskinen alltid de bifogade sakerhetsforeskrifterna och de tillkommande sakerhetsbestammelserna.

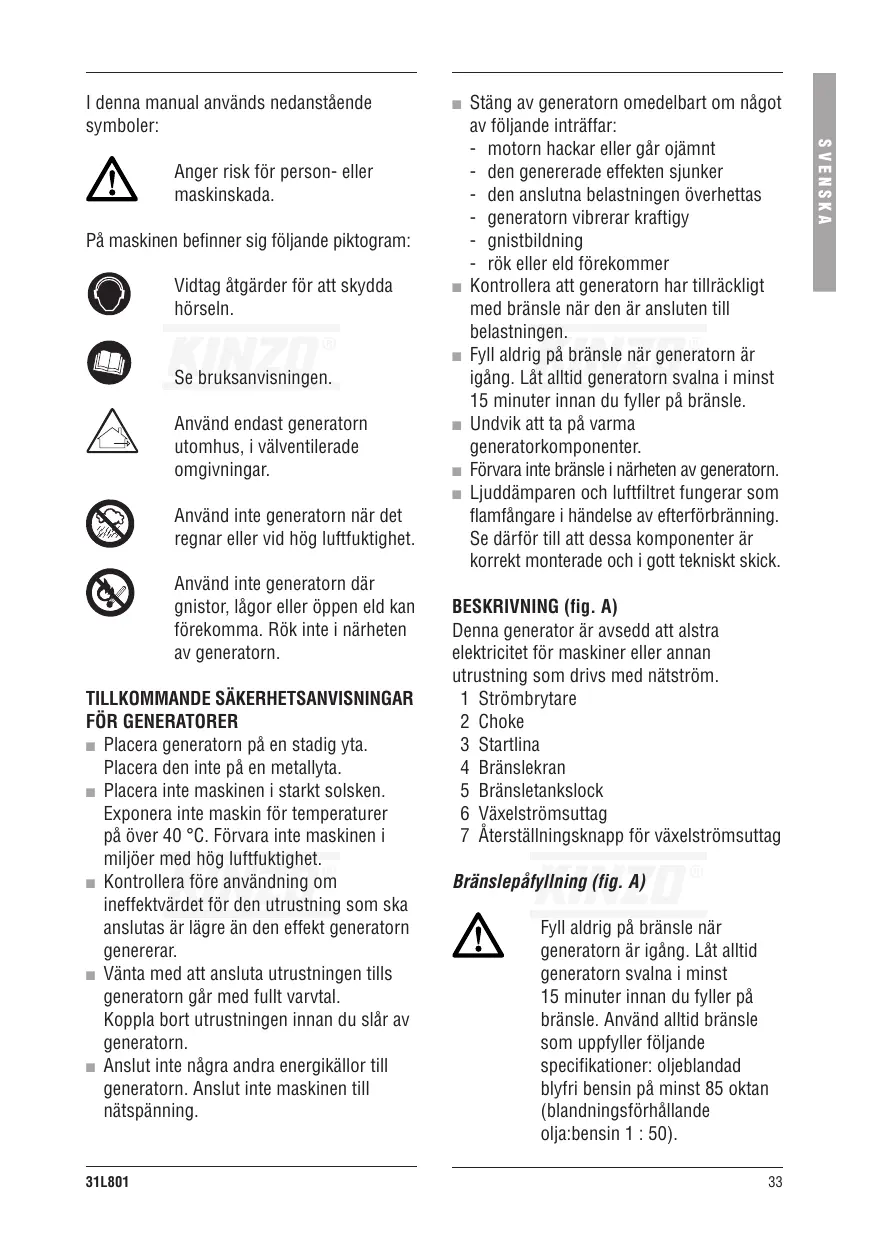

Ienna manual anvands nedanstende symboler:

Anger risk for person-ller maskinskada.

På maskinen befindner sig följande piktogram:

Vidtag atgärder for att skyddahorseln.

Se bruksanvisingen.

Använd endast generatorn utomhus, i valventilerade omgivningar.

Använd inte generatorn nar det regnar eller vid hög luftfuktigkeit.

Använd inte generatorn dār gnistor, lāgor aller öppen eld kan forekomma. Rok inte i narheten av generatorn.

TILLKOMMANDE SÄKERHETSANVISNINGAR FÜR GENERATORER

Placera generatorn pa en stadig yta. Placera den inte pa en metalltya.
Placera inte maskinen i starkt solsken. Exponera inte maskin for temperaturer på over 40^ . Forvara inte maskinen i miljøer med hog luftfuktighet.
- Kontrollera fore använding om ineffektvärdet for den utrustning som ska anslutas ar lagre an den effekt generatorn genererar.
Vanta med att ansluta utrustingen tills generatorn gär med fullt varvtil. Koppla bort utrustingen innan du slár av generatorn.
Anslut inte nagra andra energikallor till generatorn. Anslut inte maskinen till natspanning.

Stäng av generatorn omedelbart om nagot av foljande intraffar:

• motorn hackar eller går ojemnt
• den genererade effekten sjunker
• den anslutna belastningen overhettas
• generatorn vbrerar kraftigy
  -gnistbildning

• rök erller eld forekommmer

• Kontrollera att generatorn har tillräckligt med bransle nar den ar ansluten till belastningen.
  Fyll aldrig på branske nar generatorn ar igang. Låt alltid generatorn svalna i minst 15 minutes innan du fyller på branske.
  Undvik att ta pa varma generatorkomponenter.
  Forvara inte bransle i narheten av generatorn.
  Ljuddamparen och luftfiltret fungerar som flamfangare i handelse av afterforbränning. Se darfor till att dessa componenter ar korrekt monterade och i gott tekniskt skick.

BESKRIVNING (fig. A)

Denna generator ar avsedd att alstra elektricitet for maskiner erer annan utrustning som drvs med natstrom.

1 Strömbrytare
2 Choke
3 Startina
4 Branslekran
5 Bransletankslock
6 Växelströmsuttag
7 Aterställningsknapp für växelströmsuttag

BranslepaftlInng (fig. A)

Fyll aldrig på branske nar generatorn ar igang. Låt alltid generatorn svalna i minst 15 minutes innan du fyller på branske. Använd alltid branske som uppyfyller fällande specificationer: oljeblandad blyfri bensin på minst 85 oktan (blandningsforhällande olja:bensin 1 : 50).

Ta av locket (5)是从pafyllningsöppningen.
Häll fösaktigt i branslet i pafyllningsöppningen. Fyll aldrig tanken till mer an overkanten på branslefiltret.
Satt tillbaks locket pa fayllningsoppningen.

Starta motorn (fig. A, B & C)

• Kontrollera att INGEN belastning ar ansluten.
  Vrid branslekranen (4) till lage "ON" (PÅ).
  Skjut choken (2) sä langt det gär at vänster.
  Stall huvudreglaget (1) i läge "ON" (PÅ).
  Dra forsiktigt i startlinan (3) tills du känner ett motständ.
  Dra i startlinan med full kraft. Upprepa tills motorn startar.
  Skjut langsamt choken sa langt det gär at hoger.

Anvanda generatorn

Starta motorn enligt ovanstende beskrivning.
For att ansluta en elektrisk maskin aller apparat satter du i stickproppen i vaxelstromsuttaget (6).

I handelse av kortslutning aller overbelastning av ett uttag koplas det bort av en elektronisk sakerhetsfunktion.

Tryck på Återställningsknappen (7) for att äter slå på växelströmsuttaget.

Avstangning (fig. A & B)

Kontrollera att INGEN belastning ar ansluten.
Stall huvudreglaget (1) i läge "OFF" (AV).
Vrid branslekranen (4) till lage "OFF" (AV).

RENGÖRING OCH UNDERHÄLL

Det ar viktigt att gora ren och underhalla generatorn regelbundet for att den skafungera val och f en lang livslängd.

Rok inte nar du genomfor atgarderna nedan. Arbeta inte i narheten av gnistor, lagor ull oppen eld.

Luftfilter (fig. C)

Gör ren luftfiltret var 50:e drifttimme.

Lossa de 2 skruvarna (8).
Ta av locket (9).
Ta bort luftfiltret (10) frän locket.
Gör ren filtret med sprit aller etanol.
Fukta filtret med bensin.
■ Klam ut bensinen ur filtret. Vrid inte!

Bransfilter (fig. D)

Ta av locket (5) frän pafyllningsöppningen.
Lyft bort branslefiltret (11) från pafyllningsöppningen.
Gör ren filtret med sprit aller etanol.
Torka filtret med en mjuk trasa.
Satt tillbaks filtret i pafyllningsoppningen.
Satt tillbaks locket pa pafyllningsoppningen.

Tändstift (fig. E & F)

Ta bort tandstiftskabeln (12) frän tändstiftet (13).
Ta loss tandstiftet med tandstiftsnyckeln.
Gör ren elektroden (14) med en stålborste.
Kontrollera elektrodavständet (ska vara 0,7 - 0,8 mm). Justera det om det behövs.
Satt tillbaks tandstiftet.

FELSÖKNING

Om maskinen inte arbetar korrekt, sä Forklarar anvisingarna har nedan hur man loser problemet. Kontakta aterforsäljaren om du inte kan atgarda felet själv.

Motorn startar inte

• Kontrollera om både brändslekranen och huvudreglaget stär i läge ON (PÅ).
  Kontrollera om det finns bransle i tanken.
  Dra kraftigarei startlinan.

• Kontrollera om tändstiftet sitter som det ska. Kontrollera om tändstiftskabeln sitter på tändstiftet. Gör ren tändstiftet och kontrollera elektrodavständet.

Motorn går ojämnt

• Kontrollera om tändstiftet sitter som det ska. Kontrollera om tändstiftskabeln sitter på tändstiftet. Gör ren tändstiftet och kontrollera elektrodavständet.
• Kontrollera om bränseblandningen ar den rätta.

Generatorn alstar ingen energi

Indikatorn lyser inte. Du kan atgarda felet sjalv.
Om indicatorlampan lyser:
Tryck på Återställningsknappen für det uttag som används.
Kontrollera ledningarna.
- Kontrollera om det foreligger påkortslutning eller overbelastning.

TEKNISKA DATA

		31L801
Varvtil	min-1	3.000
Utpänning	V	230
Max. utsänning	A	2,8
Max. kapacitet	VA	650
Frekvens	Hz	50
Max. brändsleförbrukning	I/h	0,5
Brändsletankens volym	I	4,0
IP-skyddsklass		20
Vikt	kg	18,9

Bullerniva:

	31L801
LpA (bullernivã)	dB(A) 75
LwA (akustisk effekt)	dB(A) 88

Vidtag nödvändiga atgärder for att skydda din hörsl.

GARANTI

Se de bifogade garantivillkoren for uppgifter om garantin.

MILJÖ

Om maskinen mäste kasseras after langvarigt bruk fär den inte kastas som hushällsavfall. Se till att den fös undan pääett miljövänligt sätt.

FÖRKLARING OM ÖVERENSSTÄMMELSE

Kinzo B.V. forklarat att maskinerna:

Generator 31L801

är konstruerad i overensstammelse med nedanstäende normer:

EN 50082-1, CISPR 12, DIN 6280-10

och

Typen har EG-godkants av:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, Köln, Tyskland

Ede, Nederländerna, September 2004

M. Kinsbergen,

Direktör

Kinzo B.V., P.O. Box 735, NL-6710 BS Ede, Nederländerna

GENERATOR 31L801

ADVARSEL
